Combi Care 38 E - Grasmaaier AL-KO - Gratis gebruiksaanwijzing en handleiding

Merk	AL-KO
Model	Combi Care 38 E
Producttype	Grasmaaier (verticeuter/beluchter)
Werkbreedte	38 cm
Voeding	230 V / 50 Hz, 10 A
Motorvermogen	1300 W (geschat)
Gewicht	11 kg (geschat)
Afmetingen (L x B x H)	70 x 45 x 35 cm (geschat)
Werkdiepte	5 standen (1-5)
Snijtype	Verticuteren en beluchten met roterende messen
Opvangbak	Ja, ingebouwd
Veiligheidsvoorzieningen	Motorbeveiligingsschakelaar, veiligheidsschakelaar, achterklep, zichtbare vergrendelingsindicator
Voedingskabel	H05RN-F 3 x 1,5 mm², voldoende lengte
Bescherming	Aardlekschakelaar 30 mA aanbevolen
Geluidsniveau	~85 dB(A) (geschat)
Onderhoud	Reiniging na elk gebruik, vervanging van messen
Slijtageonderdelen	Messen, stalen klauwen van de beluchtingsrol
Garantie	Wettelijk tegen fabricagefouten, slijtageonderdelen uitgesloten
Gebruik	Privégazons, alleen huishoudelijk gebruik
Inbegrepen accessoires	Opvangbak, gebruikshandleiding

Veelgestelde vragen - Combi Care 38 E AL-KO

Hoe stel ik de werkdiepte in?

Gebruik de draaischakelaar (7) op het stuur. Zorg ervoor dat de motor is uitgeschakeld en de messenas stilstaat. Druk de schakelaar in en draai deze naar de gewenste stand (1 tot 5). Voor nieuwe messen, ga niet verder dan stand 2.

Hoe start ik de grasmaaier?

Druk op de knop van de veiligheidsschakelaar (3) en houd deze ingedrukt, trek vervolgens de veiligheidsbeugel (2) tegen het stuur. De motor start. Laat daarna de knop los terwijl u de beugel vasthoudt.

Wat te doen als de motor niet start?

Controleer de voedingskabel en de beveiligingsschakelaar. Zorg ervoor dat de veiligheidsbeugel goed is ingedrukt. Als het probleem aanhoudt, verlaag dan de werkdiepte of neem contact op met een erkende werkplaats.

Hoe onderhoud ik het apparaat?

Haal altijd de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig het apparaat na elk gebruik met een doek of een rakel. Gebruik geen water. Draag handschoenen bij het hanteren van de messenas. Vervang versleten messen volledig per set.

Wat zijn de veiligheidsvoorzieningen?

Het apparaat is uitgerust met een motorbeveiligingsschakelaar die uitschakelt bij overbelasting, een veiligheidsschakelaar die het apparaat stopt als deze wordt losgelaten, een achterklep en een zichtbare vergrendelingsindicator van de messenas.

Hoe vervang ik de messen?

Demonteer de messenas (08). Draai de lagerbout los, kantel het halve lager omhoog en verwijder de as. Voor de messen (09): draai de zeskantbout los, verwijder de onderdelen in volgorde en vervang de messen. Monteer in omgekeerde volgorde.

Welk type voedingskabel gebruiken?

Gebruik een rubberen kabel van het type H05RN-F conform DIN/VDE 0282, doorsnede 3 x 1,5 mm². De connector en de behuizing moeten van rubber zijn. De kabel moet beschermd zijn tegen waterspatten.

Het apparaat trilt abnormaal, wat te doen?

Ongelijkmatige trillingen duiden op beschadigde messen of een onbalans. Breng het apparaat naar een erkende servicewerkplaats voor inspectie en reparatie.

Kan het apparaat op hellend terrein worden gebruikt?

Ja, maar altijd verticuteren loodrecht op de helling en op niet te steile hellingen. Houd een stabiele positie en ren niet. Nooit gebruiken op steile hellingen.

Hoe het apparaat aan het einde van zijn levensduur weggooien?

Gooi het apparaat niet bij het huishoudelijk afval. Het bestaat uit recyclebare materialen. Lever het in bij een geschikt inzamelpunt volgens de lokale regelgeving.

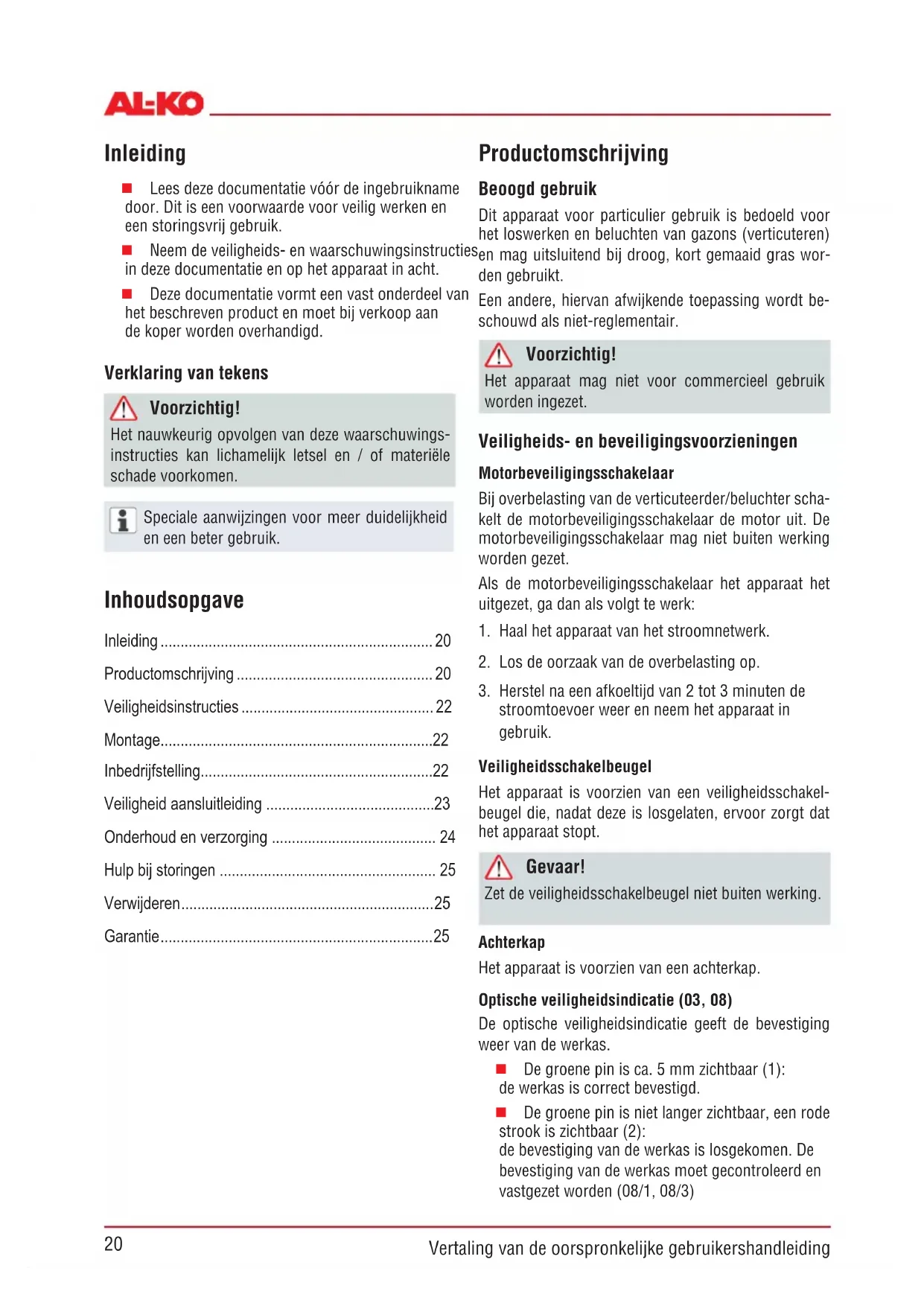

GEBRUIKSAANWIJZING Combi Care 38 E AL-KO

NL: Vertaling van de originele gebruikershandleiding....20

■ Lees deze documentatie vóór de ingebruikname door. Dit is een voorwaarde voor veilig werken en een storingsvrij gebruik.
- Neem de veiligheids- en waarschuwingsinstructies in deze documentatie en op het apparaat in acht.
- Deze documentatie vormt een vast onderdeel van het beschreven product en moet bij verkoop aan de koper worden overhandigd.

Verklaring van tekens

Voorzichtig!

Het nauwkeurig opvolgen van deze waarschuwings-instructies kan lichamelijk letsel en / of materiële schade voorkomen.

Speciale aanwijzingen voor meer duidelijkheid en een beter gebruik.

Inhoudsopgave

Inleiding 20

Productomschrijving 20

Veiligheidsinstructies 22

Montage....22

Inbedrijfstelling....22

Veiligheid aansluitleiding 23

Onderhoud en verzorging 24

Hulp bij storingen 25

Verwijderen....25

Garantie....25

Productomschrijving

Beoogd gebruik

Dit apparaat voor particulier gebruik is bedoeld voor het loswerken en beluchten van gazons (verticuteren) Sen mag uitsluitend bij droog, kort gemaaid gras worden gebruikt.

Een andere, hiervan afwijkende toepassing wordt beschouwd als niet-reglementair.

Voorzichtig!

Het apparaat mag niet voor commercieel gebruik worden ingezet.

Veiligheids- en beveiligingsvoorzieningen

Motorbeveiligingsschakelaar

Bij overbelasting van de verticuteerder/beluchter schakelt de motorbeveiligingsschakelaar de motor uit. De motorbeveiligingsschakelaar mag niet buiten werking worden gezet.

Als de motorbeveiligingsschakelaar het apparaat het uitgezet, ga dan als volgt te werk:

1. Haal het apparaat van het stroomnetwerk.
2. Los de oorzaak van de overbelasting op.
3. Herstel na een afkoeltijd van 2 tot 3 minuten de stroomtoevoer weer en neem het apparaat in gebruik.

Veiligheidsschakelbeugel

Het apparaat is voorzien van een veiligheidsschakelbeugel die, nadat deze is losgelaten, ervoor zorgt dat het apparaat stopt.

Gevaar!

Zet de veiligheidsschakelbeugel niet buiten werking.

Achterkap

Het apparaat is voorzien van een achterkap.

Optische veiligheidsindicatie (03, 08)

De optische veiligheidsindicatie geeft de bevestiging weer van de werkas.

De groene pin is ca. 5 mm zichtbaar (1): de werkas is correct bevestigd.
De groene pin is niet langer zichtbaar, een rode strook is zichtbaar (2):
de bevestiging van de werkas is losgekomen. De bevestiging van de werkas moet gecontroleerd en vastgezet worden (08/1, 08/3)

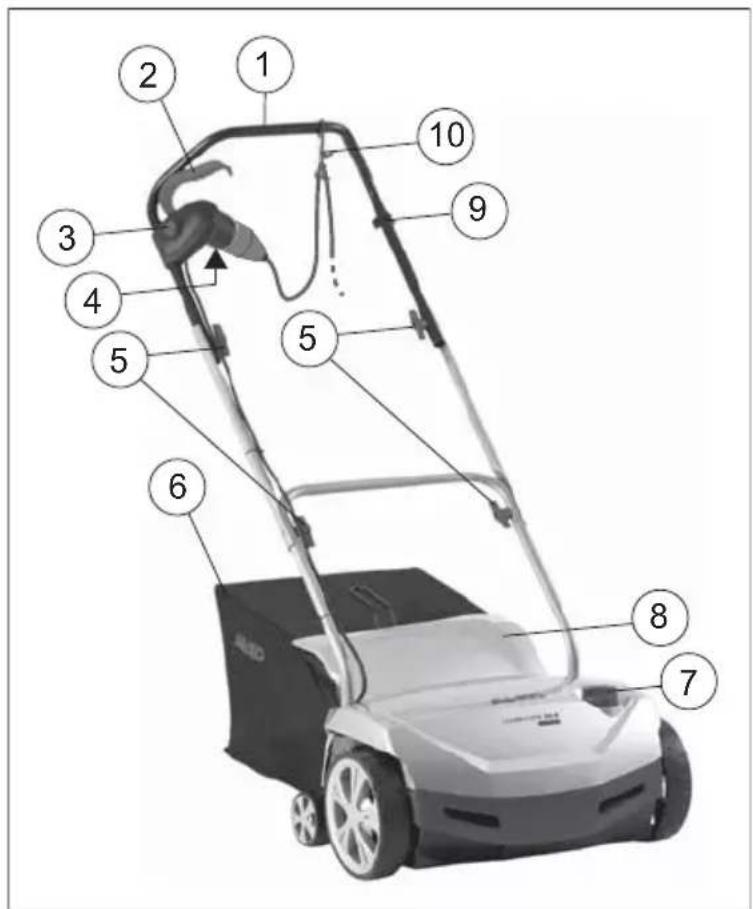

Productoverzicht

1	Duwboom
2	Veiligheidsbeugel
3	Veiligheidsdrukschakelaar
4	Stekker van de veiligheidsdrukschakelaar
5	Draaigreep voor het opklappen van de duwboom

6	Grasopvangbak
7	Draaigreep voor instelling van de werkdiepte
8	Klep
9	Borgklem voor kabeltrekontlasting
10	Kabeltrekontlasting

Symbolen op het apparaat

Lees vóór ingebruikname de gebruiksaan- wij zing!

Houd anderen uit de buurt van de gevarenzone!

Houd voldoende afstand!

	Voordat wordt begonnen met onderhouds-werkzaamheden aan het maaiwerk, de stekker uit het stopcontact trekken!
	Rij d niet over de voedingskabel heen! Bij een beschadigde stroomkabel bestaat gevaar voor elektrische schokken!
	Blij f met uw handen en voeten bij het maai-werk vandaan! Voordat wordt begonnen met onderhouds-, verzorgings- en reinigings-werkzaamheden, het apparaat scheiden van de stroomvoorziening!
	Voordat wordt begonnen met onderhouds-werkzaamheden aan het maaiwerk, de bougie lostrekken!
	Gehoor- en oogbescherming dragen!

Veiligheidsinstructies

• Gebruik het apparaat uitsluitend in onbeschadigde toestand
  ■ Bescherm het apparaat tegen vochtigheid
  Zet de veiligheids- en beveiligingsvoorzieningen niet buiten werking
  Draag een veiligheidsbril en gehoorbescherming
  ■ Draag een lange broek en stevig schoeisel
  Blijf met uw handen en voeten bij het maaiwerk vandaan
  ■ Handen en voeten niet in de buurt van roterende onderdelen brengen
  ■ Houd anderen uit de buurt van de gevarenzone
  ■ Verwijder vreemde voorwerpen uit het te bewerken terrein
  ■ Als u het apparaat achterlaat:
  Motor uitschakelen
  ■ Wacht tot het messensysteem stilstaat
  Haal de stekker los
  ■ Laat het apparaat niet zonder toezicht achter
  ■ Kinderen of andere personen die de gebruikershandleiding niet kennen, mogen het apparaat niet gebruiken
  Bedien het apparaat niet als u onder invloed bent van alcohol, drugs of geneesmiddelen
• Neem de plaatselijke voorschriften in acht inzake de minimumleeftijd van de bediener

Montage

Monteer het apparaat conform de afbeelding (01, 02).

Voorzichtig!

Pas na de geheel voltooide montage mag het apparaat gebruikt worden.

Inbedrijfstelling

Voorzichtig!

Voer altijd een visuele controle uit voor de ingebruikname. Met loszittende, beschadigde of versleten messen en/of bevestingsonderdelen mag het apparaat niet gebruikt worden.

■ De landspecifi eke voorschriften voor de gebruiksduur in acht nemen
■ Altijd de aanwijzingen in de meegeleverde gebruikershandleiding van de motorfabrikant opvolgen

Veiligheid aansluitleiding

• Gebruik uitsluitend rubberen snoeren van de kwaliteit H05RN-F conform DIN/VDE 0282 met een leidingdiameter van 3 x 1,5 mm ^2 .
  De typeaanduiding moet vermeld zijn op de aansluitleiding. De stekker en de aansluitdoos moeten van rubber of met rubber ommanteld zijn en voldoen aan DIN/VDE 0620.
• Gebruik uitsluitend een aansluitleiding met een afdoende lengte.
  ■ De aansluitleiding, stekker en aansluitdoos moeten spatwatervrij zijn.
  ■ Reparaties aan de aansluitleiding, de stekker en de aansluitdoos mogen uitsluitend door geautoriseerde gespecialiseerde bedrijven worden uitgevoerd. Een defecte aansluitleiding (bijv. met scheuren, met ingesneden, geplette of geknikte plekken in de isolatie) mag niet gebruikt worden.
  ■ Bescherm steekverbindingen tegen vocht.

Gevaar!

Aansluitleiding niet beschadigen of doorsnijden. In geval van schade moet de aansluitleiding meteen van het stroomnetwerk gehaald worden.

Elektrische voorwaarden

230 V/50 Hz wisselstroom
■ Minimum diameter
Aansluitleiding = 1,5 mm²
■ Minimale beveiliging netaansluiting = 10 A
Verliesstroomschakelaar (FI)
■ Maximale uitschakelstroom = 30 mA.

Stroomaansluiting herstellen (05)

1. Steek het aansluitdeel van de stroomkabel in de stekker van de veiligheidsdrukschakelaar (a).
2. Maak een lus van de voedingskabel en hang deze in de kabeltrekontlasting (b). Maak de lus zo lang dat de kabeltrekontlasting van de ene naar de andere kant kan glijden.

Gevaar!

Gebruik het apparaat nooit met een stekkerdoos zonder verliesstroomschakelaar.

Werkdiepte instellen (04)

Voorzichtig!

Stel de werkdiepte uitsluitend in als de motor uitstaat en de messenbalk stilstaat.

Stel de werkdiepte van de messenbalk in met de keuzeknop.

1. Kantel de verticuteerder met de duwboom naar achteren.
2. Duw de draaischakelaar omlaag en draai in stand "1".

Standen van de keuzeknop:

1 - 5 = instelling van de werkdiepte (04)

Zet bij nieuwe messen de keuzeknop max. op stand 2!

De juiste werkdiepte wordt bepaald aan de hand van:

■ de toestand van het gazon
■ de slijtage van de messen

Bij een onjuiste werkdiepte:

■ blijft de verticuteerder steken
■ trekt de motor niet door

Zet de keuzeknop in dat geval op een minder lage werkdiepte.

Maai altijd het gras voordat u gaat verticuteren.

De motor starten (06)

1. De knop van de veiligheidsdrukschakelaar indrukken en ingedrukt houden (a).
2. Trek de veiligheidsbeugel tegen de duwboom (b). De motor start.

De veiligheidsbeugel wordt niet vastgezet. Deze moet de gehele tijd vastgehouden worden.

1. Knop van de veiligheidsdrukschakelaar loslaten.

Motor uitschakelen (07)

1. Veiligheidsbeugel loslaten (a). Deze gaat automatisch naar de beginstand. De motor is uitgeschakeld.

Gevaar voor snijletsel!

De messenbalk blijft even doordraaien! Grijp na het uitschakelen niet meteen onder het apparaat.

Opvangbak aan-/loskoppelen

1. Schakel de motor uit voordat u de opvangbak aan-/loskoppelt.
2. Wacht tot de messenbalk tot stilstand is gekomen.

Algemene aanwijzingen voor het gebruik

• Om het apparaat te kunnen starten, moet het messensysteem volledig vrij kunnen lopen
  ■ Houd de aansluitleiding uit de buurt van het te bewerken terrein
  ■ Manoeuvreer het apparaat uitsluitend met behulp van de duwboom. Daardoor wordt automatisch een veilige afstand gehandhaafd
  ■ Wees extra alert bij het omkeren van de verticuteermachine of als u het apparaat naar u toetrekt
  ■ Zorg ervoor dat u veilig op hellingen staat
  ■ Verticuteer altijd dwars op de helling
  ■ Verticuteer nooit op steile hellingen
• Gebruik de verticuteerder uitsluitend in wandeltempo
  ■ Het apparaat nooit met lopende motor kantelen of vervoeren
  ■ Controle door een vakman is nodig:

■ wanneer er tegen een obstakel is gereden
- bij onmiddellijke stilstand van de motor
bij een verbogen mes
bij een verbogen messenbalk
■ wanneer de V-snaar defect is

Onderhoud en verzorging

Gevaar!

Kans op letsel door de messenbalk.

Draag beschermende handschoenen!

De motorbehuizing mag niet worden geopend. Het onderhoud en de reparatie van de motor moeten bij een erkend bedrijf plaatsvinden.

Haal voorafgaand aan alle onderhouds- en reinigingswerkzaamheden de stekker los! Wacht tot de balk tot stilstand is gekomen.
- Gebruik uitsluitend originele reserveonderdelen.
Vervang versleten of beschadigd werkgereedschap en bouten per set om onbelans te voorkomen.
Spuit het apparaat niet schoon met water! Indringend water kan de motor en de veiligheids- drukschakelaar vernielen.
■ Maak het apparaat na ieder gebruik schoon (spatel, doek, enz.).

De werkas demonteren (08)

1. Draai de schroef (1) van de lager eruit.
2. Klap de lagerhelft (2) omhoog.
3. Til de messenbalk uit de onderste lagerhelft en trek deze eruit aan de aandrijfkant (3).

De montage vindt plaats in omgekeerde volgorde.

Het mes uitbouwen (09)

Let vóór de demontage van de messen op hun inbouwpositie!

1. Draai de zeskantbout (1) eruit.
2. Trek de kogellager (2) voorzichtig van de balk (8).
3. Haal de klemring (3), schijf (4) en korte afstandshuls (5) van de balk
4. Verwijder achtereenvolgens de messen (6) en de lange afstandshulzen.

De montage vindt plaats in omgekeerde volgorde.

Beluchterrol demonteren

Het demonteren van de beluchterrol en het vervangen van de stalen pinnen vindt op dezelfde wijze plaats als bij de messenbalk.

Hulp bij storingen

Storing Oplossing
Motor draait niet	■ Controleer de aansluitleiding alsmede de stroomonderbreker■ Druk de motorschakelaar tegen het bovendeel van de duwboom.■ Selecteer een kleinere werk-diepte.
Balk draait niet	■ Selecteer een kleinere werk-diepte.■ Messen schoonvegen■ Werkplaats klantenservice bezoeken
Motorvermogen is onvoldoende	■ Selecteer een kleinere werk-diepte.■ Vervang versleten messen.■ Maak de behuizing schoon■ Maai het gras (gras te hoog)
slechte verticuteerprestaties	■ Selecteer een kleinere werk-diepte.■ Versleten messen vervange
Motor draait onregelmatig Apparaat trilt	■ Defecte messen.■ Werkplaats klantenservice bezoeken.

Storingen die met behulp van deze tabel niet opgelost worden, moeten door een geautoriseerd vakbedrijf hersteld worden.

Verwijderen

Laat afgedankte apparaten, batterijen of accu's niet samen met huishoudelijk afval afvoeren!

Verpakking, apparaat en toebehoren zijn vervaardigd van materialen die voor hergebruik geschikt zijn. Verwijder deze daarom dienovereenkomstig.

Garantie

Eventueel binnen de wettelijke termijn voor aansprakelijkheid optredende materiaal- of fabricagefouten van het apparaat worden naar eigen oordeel door ons verholpen, hetzij door reparatie of door levering van een vervangend apparaat. De geldende termijn voor aansprakelijkheid hangt in elk geval af van de wetgeving in het land waarin het apparaat werd aangeschaft.

Onze garantie geldt alleen bij: De garantie vervalt bij:

■ reglementair gebruik van het apparaat
■ naleving van de gebruikershandleiding
■ toepassing van originele onderdelen

■ reparatiepogingen aan het apparaat
■ technische wijzigingen aan het apparaat
■ niet-reglementair gebruik (bijv. commercieel of gemeenschappelijk gebruik)

Van de garantie zijn uitgesloten:

■ lakschade opgetreden als gevolg van normaal gebruik

■ Slijtageonderdelen die op de reserveonderdelenkaart met een kader xxx xxx (x) zijn aangeduid
- Verbrandingsmotoren – hierop zijn de afzonderlijke garantiebepalingen van toepassing van de betreffende motorfabrikant

Bij een aanspraak op garantie moet u zich met deze garantieverklaring en uw kassabon wenden tot uw dealer of tot de dichtstbijzijnde klantenservice. Deze garantietoezegging laat het vorderingsrecht van de koper op de verkoper wegens defecten aan het apparaat onverlet.

Introduction
