Combi Care 38 E - Ruohonleikkuri AL-KO - Ilmainen käyttöohje ja opas

Merkki	AL-KO
Malli	Combi Care 38 E
Tuotetyyppi	Ruohonleikkuri (pintajuurille/ilmastin)
Työleveys	38 cm
Virtalähde	230 V / 50 Hz, 10 A
Moottorin teho	1300 W (arvioitu)
Paino	11 kg (arvioitu)
Mitat (L x l x h)	70 x 45 x 35 cm (arvioitu)
Työsyvyys	5 asentoa (1-5)
Leikkuutyyppi	Pintajuurrutus ja ilmastus pyörivillä terillä
Keräyssäkki	Kyllä, sisäänrakennettu
Turvalaitteet	Moottorin katkaisin, turvakytkin, takaluukku, lukituksen visuaalinen ilmaisin
Virtajohto	H05RN-F 3 x 1,5 mm², riittävä pituus
Suojaus	Vikavirtasuoja 30 mA suositeltu
Äänitaso	~85 dB(A) (arvioitu)
Huolto	Puhdistus jokaisen käytön jälkeen, terien vaihto
Kulutusosat	Terät, ilmastustelan teräskynnet
Takuu	Lainmukainen valmistusvirhevastuu, kulutusosat eivät kuulu
Käyttö	Yksityiset nurmikot, vain kotikäyttöön
Mukana tulevat lisävarusteet	Keräyssäkki, käyttöohje

Usein kysytyt kysymykset - Combi Care 38 E AL-KO

Kuinka työsyvyys säädetään?

Käytä kiertokytkintä (7) ohjauspyörässä. Varmista, että moottori on sammutettu ja teräakseli on paikallaan. Paina kytkintä ja käännä se haluttuun asentoon (1 - 5). Uusilla terillä älä ylitä asentoa 2.

Kuinka ruohonleikkuri käynnistetään?

Paina ja pidä painettuna turvakytkimen painiketta (3), vedä sitten turvakaari (2) ohjauspyörää vasten. Moottori käynnistyy. Vapauta sitten painike pitäen samalla turvakaarta.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista virtajohto ja suojakatkaisin. Varmista, että turvakaari on kunnolla painettu. Jos ongelma jatkuu, pienennä työsyvyyttä tai ota yhteyttä valtuutettuun huoltoon.

Kuinka laitetta huolletaan?

Irrota laite aina verkkovirrasta ennen huoltoa. Puhdista se jokaisen käytön jälkeen liinalla tai kaapimella. Älä käytä vettä. Käytä käsineitä käsitellessäsi teräakselia. Vaihda kuluneet terät kokonaisina sarjoina.

Mitkä ovat turvalaitteet?

Laite on varustettu moottorin katkaisimella, joka katkaisee ylikuormituksen sattuessa, turvakytkimellä, joka pysäyttää laitteen vapautettaessa, takaluukulla ja teräakselin lukituksen visuaalisella ilmaisimella.

Kuinka terät vaihdetaan?

Pura teräakseli (08). Irrota laakerin ruuvi, käännä puolilaakeri ylös ja poista akseli. Teriä (09) varten irrota kuusiokantaruuvi, poista osat järjestyksessä ja vaihda terät. Kokoaminen tehdään päinvastaisessa järjestyksessä.

Millaista virtajohtoa tulee käyttää?

Käytä kumikaapelia tyyppiä H05RN-F, joka täyttää DIN/VDE 0282 -standardin, poikkipinta 3 x 1,5 mm². Liittimen ja kotelon tulee olla kumia. Kaapelin tulee olla suojattu roiskevedeltä.

Laite tärisee epänormaalisti, mitä tehdä?

Epäsäännöllinen tärinä viittaa vaurioituneisiin teriin tai epätasapainoon. Vie laite valtuutettuun huoltoon tarkastettavaksi ja korjattavaksi.

Voiko laitetta käyttää kaltevalla maastolla?

Kyllä, mutta pintajuurraa aina kohtisuoraan rinteeseen nähden ja loivilla rinteillä. Pidä vakaa asento äläkä juokse. Älä koskaan käytä jyrkillä rinteillä.

Kuinka laite hävitetään käyttöiän päätyttyä?

Älä hävitä laitetta kotitalousjätteen mukana. Se koostuu kierrätettävistä materiaaleista. Toimita se asianmukaiseen keräyspisteeseen paikallisten määräysten mukaisesti.

KÄYTTÖOHJE Combi Care 38 E AL-KO

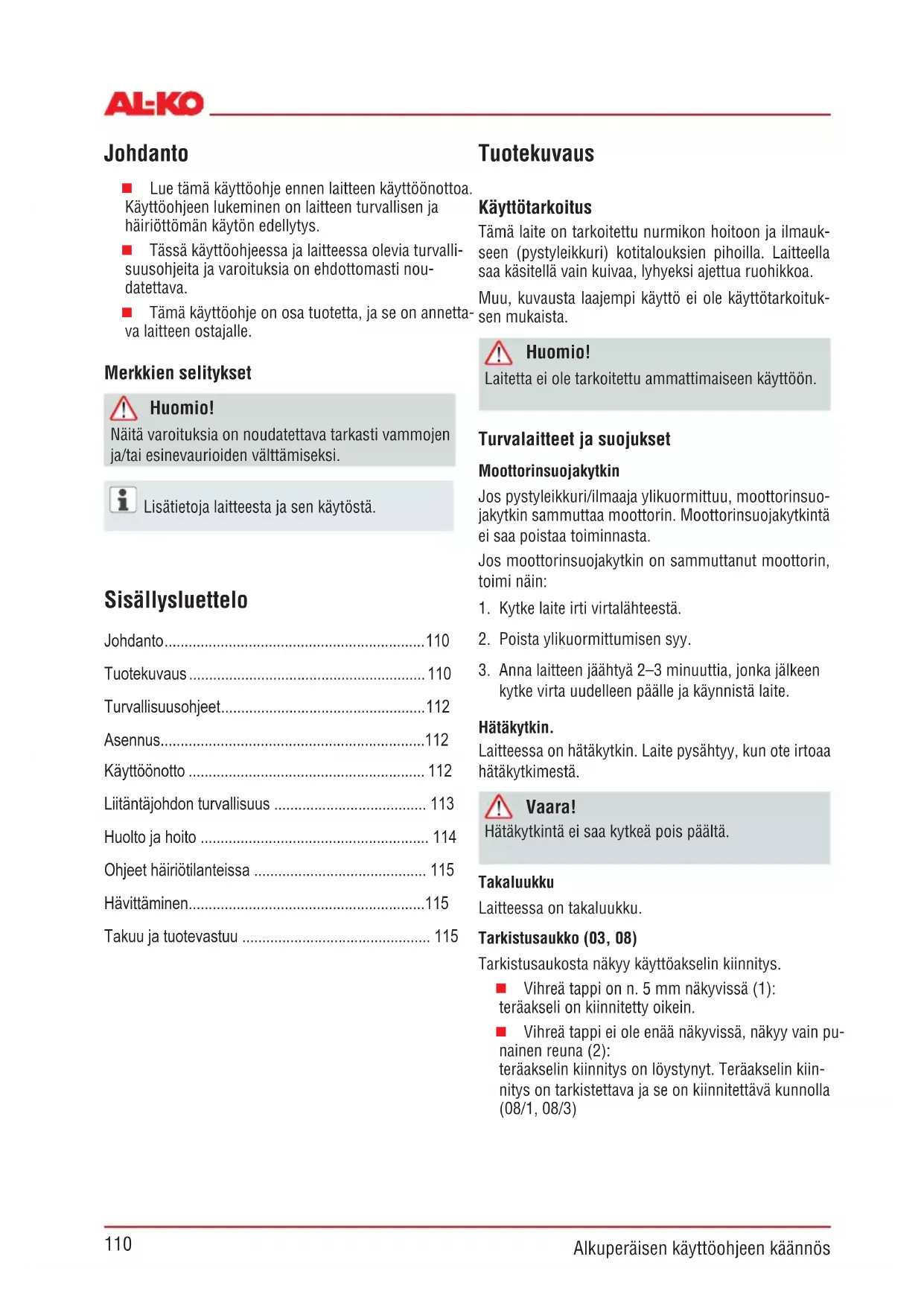

FI: Käännös alkuperäisestä käyttöohjeesta.... 110

■ Lue tämä käyttöohje ennen laitteen käyttöönottoa. Käyttöohjeen lukeminen on laitteen turvallisen ja häiriöttömän käytön edellytys.
Tässä käyttöohjeessa ja laitteessa olevia turvallisuusohjeita ja varoituksia on ehdottomasti noudatettava.
Tämä käyttöohje on osa tuotetta, ja se on annetta-va laitteen ostajalle.

Merkkien selitykset

Huomio!

Näitä varoituksia on noudatettava tarkasti vammojen ja/tai esinevaurioiden välttämiseksi.

Lisätietoja laitteesta ja sen käytöstä.

Sisällysluettelo

Johdanto....110

Tuotekuvaus....110

Turvallisuusohjeet....112

Asennus....112

Käyttöönotto 112

Liitäntäjohdon turvallisuus 113

Huolto ja hoito 114

Ohjeet häiriötilanteissa 115

Hävittäminen....115

Takuu ja tuotevastuu 115

Tuotekuvaus

Käyttötarkoitus

Tämä laite on tarkoitettu nurmikon hoitoon ja ilmaukseen (pystyleikkuri) kotitalouksien pihoilla. Laitteella saa käsitellä vain kuivaa, lyhyeksi ajettua ruohikkoa.

Muu, kuvausta laajempi käyttö ei ole käyttötarkoituksen mukaista.

Huomio!

Laitetta ei ole tarkoitettu ammattimaiseen käyttöön.

Turvalaitteet ja suojukset

Moottorinsuojakytkin

Jos pystyleikkuri/ilmäaja ylikuormittuu, moottorinsuojakytkin sammuttaa moottorin. Moottorinsuojakytkintä ei saa poistaa toiminnasta.

Jos moottorinsuojakytkin on sammuttanut moottorin, toimi näin:

1. Kytke laite irti virtalähteestä.
2. Poista ylikuormittumisen syy.
3. Anna laitteen jäähtyä 2–3 minuuttia, jonka jälkeen kytke virta uudelleen päälle ja käynnistä laite.

Hätäkytkin.

Laitteessa on hätäkytkin. Laite pysähtyy, kun ote irtoaa hätäkytkimestä.

Vaara!

Hätäkytkintä ei saa kytkeä pois päältä.

Takaluukku

Laitteessa on takaluukku.

Tarkistusaukko (03, 08)

Tarkistusaukosta näkyy käyttöakselin kiinnitys.

Vihreä tappi on n. 5 mm näkyvissä (1): teräakseli on kiinnitetty oikein.
Vihreä tappi ei ole enää näkyvissä, näkyy vain punainen reuna (2):
teräakselin kiinnitys on löystynyt. Teräakselin kiinnitys on tarkistettava ja se on kiinnitettävä kunnolla (08/1, 08/3)

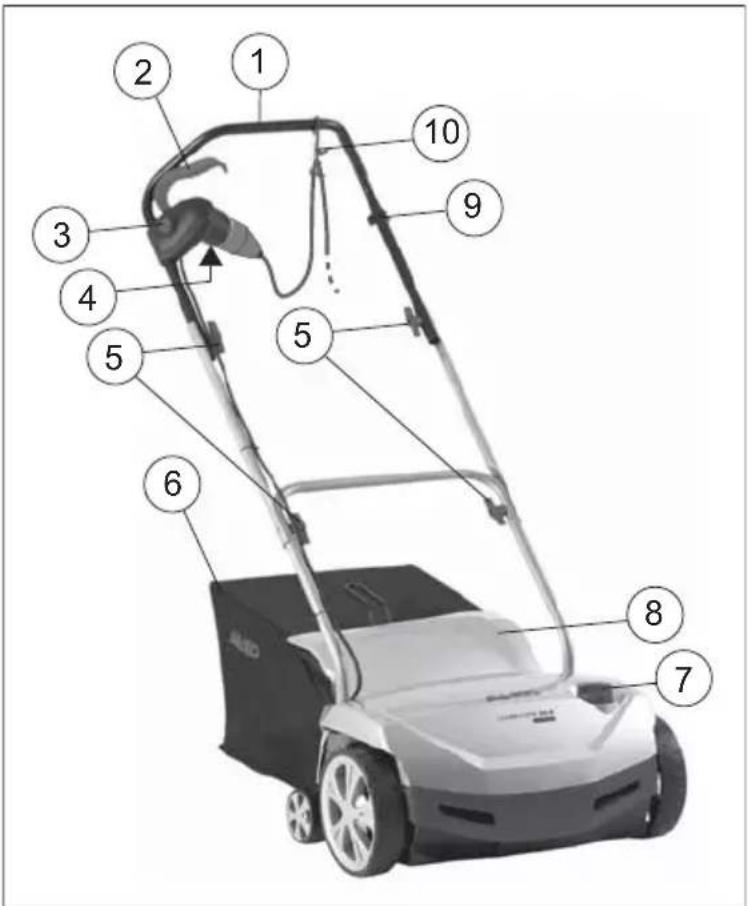

Tuotteen yleiskuva

1	Työntöaisa
2	Hätäkytkin
3	Turvakytkin
4	Turvakytkimen pistoke
5	Työntöaisan kääntökahvat

6	Keruusäiliö
7	Kiertokytkin muokkaussyvyyden säätöä varten
8	Luukku
9	Johdon vedonpoistimen varmistin
10	Johdon vedonpoistin

Laitteessa käytettävät merkinnät

Lue käyttöohje ennen käyttöönottoa!

Muiden henkilöiden oleskelu vaara-alueella on kielletty!

Noudata turvaetäisyyttä!

	Irrota laite pistorasiasta ennen teräosien huoltotöitä!
	Älä aja verkkojohdon yli! Sähköiskun vaara, jos verkkojohto vaurioituu!
	Pidä kädet ja jalat loitolla teräkoneistosta! Kytke laite irti virtalähteestä ennen huolto-, hoito- ja puhdistustöitä!
	Irrota sytytystulpan pistoke ennen teräosien huoltotöitä!
	Käytä kuulo- ja silmäsuojaimia!

Turvallisuusohjeet

Käytä laitetta vain, kun se on teknisesti moitteettomassa kunnossa
■ Suoja laite kosteudelta
- Älä poista turva- ja suojalaitteita käytöstä
Käytä suojalaseja ja kuulosuojaimia
Käytä pitkiä housuja ja tukevia kenkiä
- Pidä kädet ja jalat loitolla teräkoneistosta
- Älä laita käsiä ja jalkoja pyörivien osien läheisyyteen
■ Muiden henkilöiden oleskelu vaara-alueella on kielletty
■ Poista esineet käsiteltävältä alueelta
Kun lähdet koneelta:
■ Moottorin sammuttaminen
- Odota, että terien liike pysähtyy
■ Kytke irti verkkovirrasta
- Älä jätä laitetta valvomatta
Lapset tai muut henkilöt, jotka eivät ole lukeneet käyttöohjetta, eivät saa käyttää laitetta.
Laitetta ei saa käyttää alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena
■ Noudata voimassa olevia käyttöikärajoja

Asennus

Asenna laite kuvan (01, 02) mukaisesti.

Huomio!

Laitetta saa käyttää vasta, kun sen asennus on suo-ritettu loppuun.

Käyttöönotto

Huomio!

Tarkista laite silmämääräisesti aina ennen käyttöön- ottoa. Jos terät ja/tai kiinnitysosat ovat löysällä, vau- rioituneet tai kuluneet, laitetta ei saa käyttää.

Noudata paikallisia käyttöaikaan liittyviä määräyksiä
Noudata aina myös moottorin valmistajan käyttöohjetta

Liitäntäjohdon turvallisuus

Käytä vain DIN/VDE 0282 -standardin mukaista H05RN-F-kumikaapelia, jonka poikkileikkaus on 3 x 1,5 mm².
Liitäntäjohdossa on oltava tyyppimerkintä. Pistokkeen ja pistorasian on oltava kumisia tai kumipäällystettyjä ja vastattava standardin DIN/VDE 0620 vaatimuksia.
Käytä vain riittävän pitkää liitäntäjohtoa.
Liitäntäjohdon, pistokkeen ja pistorasian on oltava roiskevesisuojattuja.
Liitäntäjohdon, pistokkeen ja pistorasian korjaustyöt saa tehdä vain sähköalan ammattilainen. Viallista liitäntäjohtoa (esim. murtumat, viillot, puristuneet tai taittuneet kohdat tiivisteessä) ei saa käyttää.
■ Suojaa pistoliitännät kosteudelta.

Vaara!

Älä vaurioita tai katkaise liitäntäjohtoa.

Jos liitäntäjohto on vaurioitunut, kytke laite heti irti virtalähteestä.

Sähkötekniset vaatimukset

230 V/50 Hz vaihtovirta
Vähimmäispoikkileikkaus
Liitäntäjohto = 1,5 mm²
Vikavirran suojakytkin (FI)
■ Suurin laukaisuvirta = 30 mA

■ Verkkoliitännän sulakekoko vähintään = 10 A

Verkkoliitäntä (05)

1. Työnnä verkkokaapelin pistoke turvakytkimen liittimeen (a).
2. Käännä verkkojohto silmukalle ja ripusta se kaapelin vedonpoistimeen (b). Jätä silmukka tarpeeksi pitkäksi, jotta johdon vedonpoistin ulottuu puolelta toiselle.

Vaara!

Älä käytä laitetta koskaan pistorasioissa, joissa ei ole vikavirran suojakytkintä.

Muokkaussyvyyden säätö (04)

Huomio!

Muokkaussyvyyttä voidaan säätää vain, kun moottori on sammutettu ja teräakseli ei liiku.

Säädä terääkselin muokkaussyvyys valitsimella.

1. Kallista pystyleikkuria työntötangolla taaksepäin.
2. Paina kiertokytkin alas ja käännä se kohtaan "1".

Valitsimen asennot:

1 - 5 = Muokkaussyvyyden säätö (04)

Jos terät ovat uusia, aseta valitsin korkeintaan kohtaan 2!

Sopiva muokkaussyvyys valitaan seuraavin perustein:

nurmikon pituus
terien kunto

Jos muokkaussyvyys on väärä:

pystyleikkuri ei liiku
■ moottori ei käynnisty

Käännä valitsin pienempään muokkaussyvyyteen.

Aja nurmikko aina ennen pystyleikkurin käyttöä.

Moottorin käynnistäminen (06)

1. Paina turvakytkimen painiketta pitkään (a).
2. Vedä hätäkytkin työntöaisaa vasten (b). Moottori käynnistyy.

Hätäkytkin ei lukitu. Sitä on pidettävä koko ajan paikallaan.

1. Vapauta turvakytkimen painike.

Moottorin kytkeminen pois päältä (07)

1. Päästä hätäkytkin irti (a). Se palautuu automaattisesti nolla-asentoon. Moottori sammuu.

Vaara – teräviä teriä!

Teräakseli liikkuu vielä hetken sammutuksen jälkeen! Älä koske laitteeseen heti moottorin sammuttua.

Keruusäiliön kiinnitys/irrotus

1. Sammuta moottori ennen keruusäiliön kiinnitystä/irrotusta.
2. Odota, että teräakselin liike pysähtyy.

Yleisiä käyttöohjeita

Terien on pystyttävä toimimaan esteettömästi ennen laitteen käynnistystä
- Pidä liitäntäjohto poissa työskentelyalueelta
- Ohjaa laitetta vain työntöaisasta. Näin pysyt turvallisella etäisyydellä laitteesta
Käännä laite erittäin varovasti, kun pystyleikkuri onAsennus tapahtuu päinvastaisessa järjestyksessä. käytössä tai vedät laitetta taaksepäin
- Pidä laitteesta tiukasti kiinni rinteessä
Käytä pystyleikkuria aina poikittaissuunnassa rinteessä
- Älä käytä laitetta jyrkissä rinteissä
Käytä laitetta vain kävelyvauhdissa
- Älä kallista tai kuljeta laitetta, kun sen moottori on käynnissä
■ Vie ammattilaishuoltoon:
1. Ruuvaa laakerin ruuvi (1) irti.
2. Käännä laakerinpuoliskot (2) ylös.
3. Nosta terääkseli alemmasta laakerinpuoliskosta ja irrota se käyttöpuolelta (3).
ηAsennus tapahtuu päinvastaisessa järjestyksessä.
Ennen kuin irrotat terän, katso mihin kohtaan se on asennettu!
1. Ruuvaa kuusiokantaruuvi (1) irti.
2. Vedä kuulalaakeri (2) varovasti irti akselista (8).
3. Vedä kiristysrengas (3), levy (4) ja lyhyt väliputki (5) irti akselista.

• jos laitteella ajettu esteeseen
• jos moottori sammuu yhtäkkiä
• jos terä on vääntynyt
• jos teräakseli on vääntynyt
• jos kiilahihnassa on vikaa

- Älä ruiskuta laitetta vedellä!

Sisään tunkeutuva vesi voi rikkoa moottorin ja turvakosketuskytkimen.
Puhdista laite jokaisen käyttökerran jälkeen (lastalla, liinalla jne.).

Teräakselin irrottaminen (08)

Terän irrottaminen (09)

1. Irrota ensin terät (6) ja sitten pitkä väliputki.

Asennus tapahtuu päinvastaisessa järjestyksessä.

Ilmaajatelan irrotus

Ilmaajatela irrotetaan ja teräsjouset uusitaan samalla tavalla kuin teräakseli.

Huolto ja hoito

Vaara!

Teräakseli on terävä.

Käytä suojakäsineitä!

Laitteen koteloa ei saa avata. Moottorin huolto ja korjaus on tehtävä valtuutetussa huollossa.

Irrota pistorasiasta ennen huolto- ja puhdistustöitä! Odota, että akselin liike pysähtyy.
Käytä ainoastaan alkuperäisiä varaosia.
Jos teräosat ja pultit ovat kuluneet tai vaurioitu-neet, vaihda koko sarja yhdellä kertaa. Näin laite ei toimi epätasaisesti.

Ohjeet häiriötilanteissa

Häiriö Kokeile tätä
Moottori ei käy	Tarkista liitäntäjohto ja suo-jakytkin.Paina moottorin hätäkytkintyöntöaisaa vasten.Valitse pienempi muokkaus-syvyys.
Akseli ei pyöri	Valitse pienempi muokkaus-syvyys.Poista esteet terien edestä.Vie laite huoltoon
Moottorin teho alenee	Valitse pienempi muokkaus-syvyys.Vaihda kuluneet terät.Puhdista kotelo.Leikkaa nurmikko (ruoho liia pitkää).
Muokkausteho on heikko	Valitse pienempi muokkaus-syvyys.Vaihda kuluneet terät.
Epätasainen käynti Laite tärisee	Terät ovat vaurioituneet.Vie laite huoltoon.

Jos laitteessa on toimintahäiriöitä, joita ei voida selvittää tämän taulukon ohjeiden avulla, vie laite valtuutettuun huoltoon.

Hävittäminen

Käytöstä poistettuja laitteita, paristoja tai akkuja ei saa hävittää kotitalousjätteenä!

Pakkaus, laite ja lisävarusteet on valmistettu kierrätettävistä materiaaleista, ja ne voidaan vastaavasti hävittää.

Takuu ja tuotevastuu

Jos laitteessa esiintyy lakisääteisenä takuuaikana materiaali- tai valmistusvirheitä, meillä on oikeus valintamme mukaan joko korjata ne tai vaihtaa virheellinen osa uuteen. Tuotevastuun voimassaoloaika määräytyy laitteen ostomaan lainsäädännön mukaan.

Takuu on voimassa vain, kun: Takuu raukeaa, jos:

■ laitetta on käsitelty asianmukaisesti
käyttöohjetta on noudatettu
■ laitteessa on vain alkuperäisiä varaosia

■ laitetta on yritetty korjata
■ laitteeseen on tehty teknisiä muutoksia
Laitetta on käytetty ohjeiden vastaisesti (esim. yritystoiminnassa tai kunnallisteknisessä käytössä)

Takuu ja tuotevastuu eivät koske:

■ tavallisesta käytöstä johtuvia maalipinnan vaurioita
■ kuluvat osat, jotka on merkitty varaosakaavioon kehyksellä xxx xxx (x)
- polttomoottorit – ks. moottorin valmistajan takuuehdot

Ota yhteys laitteen myyjään tai lähimpään valtuutettuun asiakaspalveluun laitteen takuuta koskevissa asioissa. Ota mukaan tämä takuutodistus ja laitteen ostokuitti. Tämä takuutodistus ei vaikuta ostajan kuluttajansuojalain alaisiin oikeuksiin.
