Märke	AL-KO
Modell	Combi Care 38 E
Produkttyp	Gräsklippare (skärpa/luftare)
Arbetsbredd	38 cm
Strömförsörjning	230 V / 50 Hz, 10 A
Motoreffekt	1300 W (uppskattad)
Vikt	11 kg (uppskattad)
Mått (L x B x H)	70 x 45 x 35 cm (uppskattad)
Arbetsdjup	5 lägen (1-5)
Skärtyp	Skärpning och luftning med roterande knivar
Uppsamlingskorg	Ja, inbyggd
Säkerhetsanordningar	Motorskyddsbrytare, säkerhetsbrytare, bakre lucka, visuell låsindikator
Strömkabel	H05RN-F 3 x 1,5 mm², tillräcklig längd
Skydd	Jordfelsbrytare 30 mA rekommenderas
Ljudnivå	~85 dB(A) (uppskattad)
Underhåll	Rengöring efter varje användning, byte av knivar
Slitdelar	Knivar, stålklor på luftningsvalsen
Garanti	Lagstadgad mot tillverkningsfel, slitdelar undantagna
Användning	Privata gräsmattor, endast hushållsbruk
Ingående tillbehör	Uppsamlingskorg, bruksanvisning

Vanliga frågor - Combi Care 38 E AL-KO

Hur ställer man in arbetsdjupet?

Använd vridomkopplaren (7) på styret. Se till att motorn är avstängd och knivaxeln stilla. Tryck in omkopplaren och vrid den till önskat läge (1 till 5). För nya knivar, överskrid inte läge 2.

Hur startar man gräsklipparen?

Tryck in och håll säkerhetsbrytarens knapp (3), dra sedan säkerhetsbygeln (2) mot styret. Motorn startar. Släpp sedan knappen medan du håller bygeln.

Vad gör man om motorn inte startar?

Kontrollera strömkabeln och motorskyddsbrytaren. Se till att säkerhetsbygeln är ordentligt intryckt. Om problemet kvarstår, minska arbetsdjupet eller kontakta en auktoriserad verkstad.

Hur underhåller man apparaten?

Koppla alltid bort apparaten före underhåll. Rengör den efter varje användning med en trasa eller skrapa. Använd inte vatten. Använd handskar vid hantering av knivaxeln. Byt ut slitna knivar i hela set.

Vilka säkerhetsanordningar finns?

Apparaten är utrustad med en motorskyddsbrytare som bryter vid överbelastning, en säkerhetsbrytare som stoppar apparaten om den släpps, en bakre lucka och en visuell låsindikator för knivaxeln.

Hur byter man knivar?

Demontera knivaxeln (08). Skruva loss lagerskruven, fäll upp halva lagret och ta bort axeln. För knivarna (09), skruva loss sexkantsbulten, ta bort delarna i ordning och byt knivar. Återmontering sker i omvänd ordning.

Vilken typ av strömkabel ska användas?

Använd en gummikabel av typ H05RN-F enligt DIN/VDE 0282, tvärsnitt 3 x 1,5 mm². Kontakten och höljet måste vara av gummi. Kabeln måste vara skyddad mot vattenstänk.

Apparaten vibrerar onormalt, vad gör man?

Oregelbundna vibrationer tyder på skadade knivar eller obalans. Lämna apparaten till en auktoriserad serviceverkstad för inspektion och reparation.

Kan man använda apparaten i lutande terräng?

Ja, men alltid skärpa vinkelrätt mot lutningen och på lätt lutande underlag. Håll en stabil ställning och spring inte. Använd aldrig på branta sluttningar.

Hur kasserar man apparaten vid dess livslängds slut?

Kasta inte apparaten med hushållsavfallet. Den består av återvinningsbara material. Lämna den på en lämplig återvinningsstation enligt lokala bestämmelser.

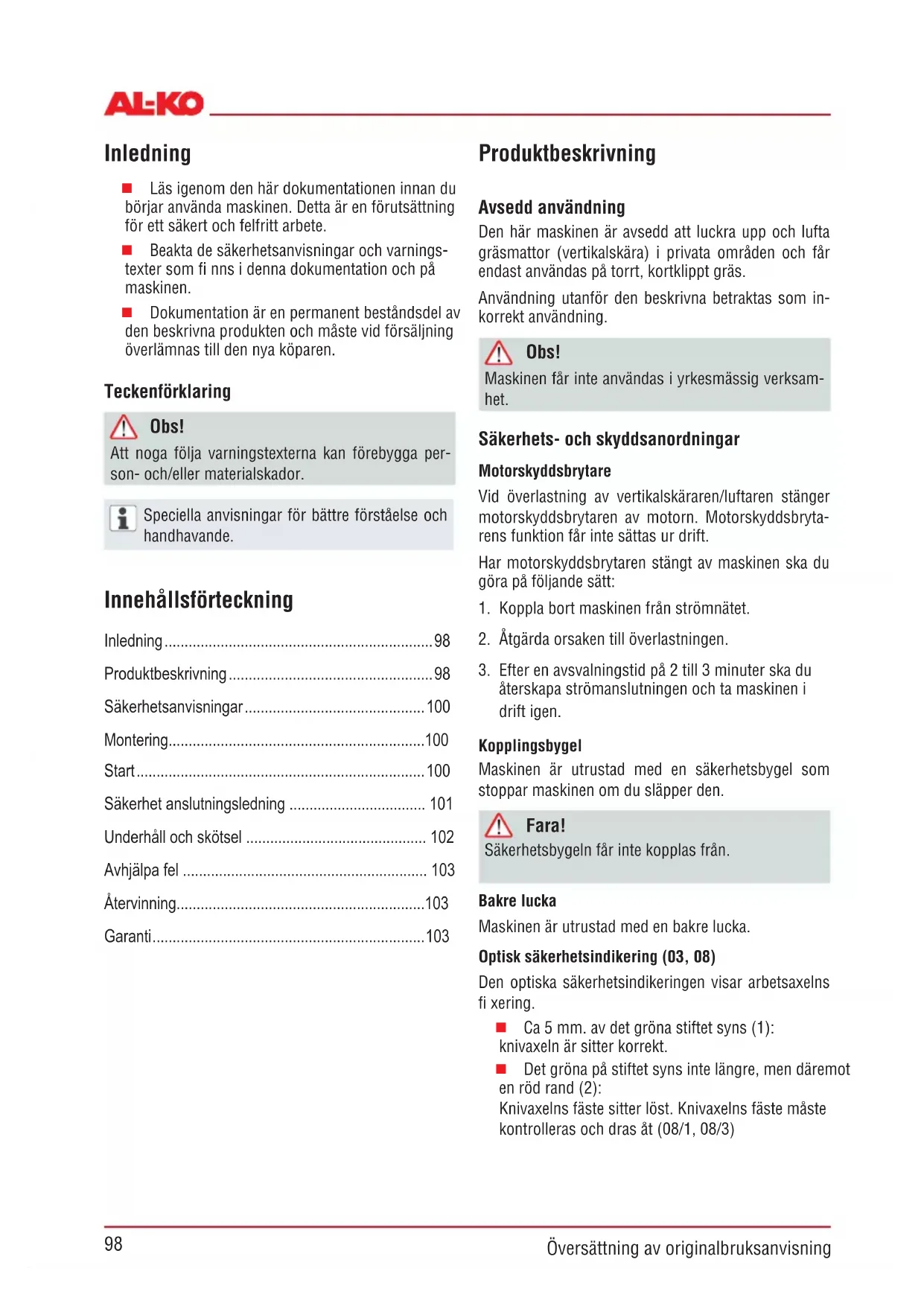

BRUKSANVISNING Combi Care 38 E AL-KO

SE: Översättning av originalbruksanvisning 98

Positioner på justeringsskiven:

Indstil justeringsskiven på maks. position 2, när maskinen har nye knive!

Läs igenom den här dokumentationen innan du börjar använda maskinen. Detta är en förutsättning för ett säkert och felfritt arbete.
- Beakta de säkerhetsanvisningar och varningstexter som fi nns i denna dokumentation och på maskinen.
Dokumentation är en permanent beståndsdel av den beskrivna produkten och måste vid försäljning överlämnas till den nya köparen.

Teckenförklaring

Obs!

Att noga följa varningstexterna kan förebygga person- och/eller materialskador.

Speciella anvisningar för bättre förståelse och handhavande.

Innehållsförteckning

Inledning....98
Produktbeskrivning 98
Säkerhetsanvisningar....100
Montering....100
Start....100
Säkerhet anslutningsledning 101
Underhåll och skötsel 102
Avhjälpa fel 103
Återvinning....103
Garanti....103

Produktbeskrivning

Avsedd användning

Den här maskinen är avsedd att luckra upp och lufta gräsmattor (vertikalskära) i privata områden och får endast användas på torrt, kortklippt gräs.

Användning utanför den beskrivna betraktas som in- korrekt användning.

Obs!

Maskinen får inte användas i yrkesmässig verksamhet.

Säkerhets- och skyddsanordningar

Motorskyddsbrytare

Vid överlastning av vertikalskäraren/luftaren stänger motorskyddsbrytaren av motorn. Motorskyddsbryta-rens funktion får inte sättas ur drift.

Har motorskyddsbrytaren stängt av maskinen ska du göra på följande sätt:

1. Koppla bort maskinen från strömnätet.
2. Åtgärda orsaken till överlastningen.
3. Efter en avsvalningstid på 2 till 3 minuter ska du återskapa strömanslutningen och ta maskinen i drift igen.

Kopplingsbygel

Maskinen är utrustad med en säkerhetsbygel som stoppar maskinen om du släpper den.

Fara!

Säkerhetsbygeln får inte kopplas från.

Bakre lucka

Maskinen är utrustad med en bakre lucka.

Optisk säkerhetsindikering (03, 08)

Den optiska säkerhetsindikeringen visar arbetsaxelns fi xering.

Ca 5 mm. av det gröna stiftet syns (1): knivaxeln är sitter korrekt.
Det gröna på stiftet syns inte längre, men däremot en röd rand (2):
Knivaxelns fäste sitter löst. Knivaxelns fäste måste kontrolleras och dras åt (08/1, 08/3)

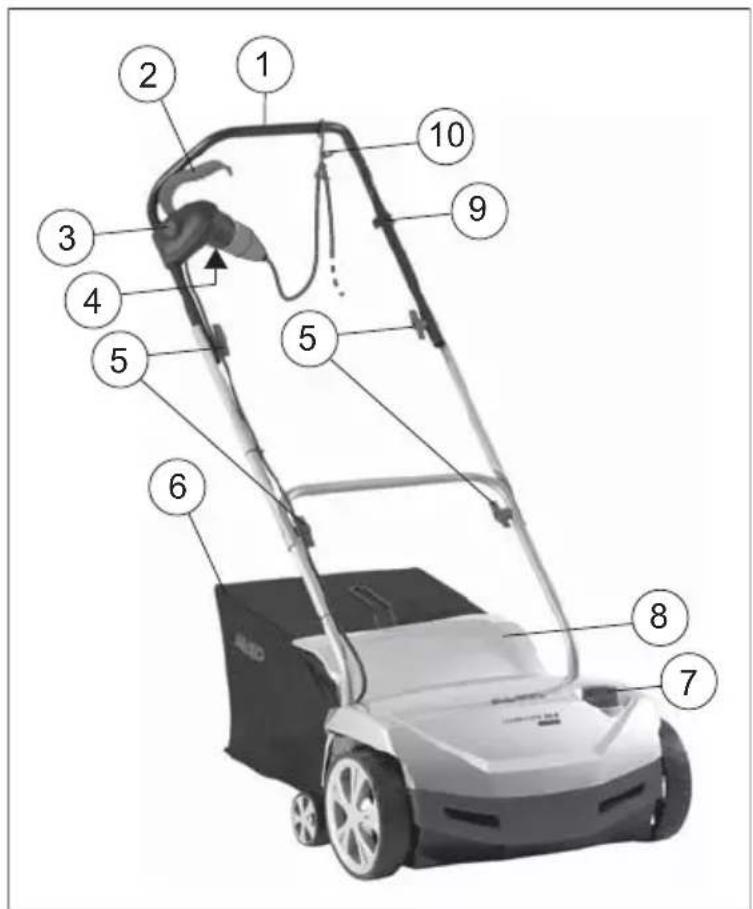

Produktöversikt

1	Styrstång
2	Säkerhetsbygel
3	Säkerhetsbrytare
4	Kontakt vid säkerhetsbrytaren
5	Grepp för fällning av styrhandtaget

6	Gräsuppsamlare
7	Ratt för inställning av arbetsdjup
8	Kollisionslucka
9	Säkringsklämma för kabelavlastaren
10	Kabelavlastare

Symboler på maskinen

Läs igenom bruksanvisningen före användning!

Se till att inga andra personer fi nns i farozonen! Håll tillräckligt långt säkerhetsavständ!

	Före underhållsarbeten på skärverket ska du dra ut strömsladden!
	Kör inte över strömsladden! Skadad strömsladd kan ge upphov till fara för elstötar!
	Håll händer och fötter på avständ från knivarna! Innan underhålls, skötsel och rengöringsarbeten utförs måste redskapet kopplas bort från strömnätet!
	Före underhållsarbeten på skärverkets tändstift ska du dra ut strömsladden!
	Bär hörselskydd och skyddsglasögon!

Använd endast produkten i tekniskt felfritt skick
■ Skydda apparaten mot fukt
Säkerhets- och skyddsanordningarna får inte kopplas bort
Använd skyddsglasögon och hörselskydd
■ Ha på dig långbyxor och rejäla skor
Håll händer och fötter på avständ från skärverket
Håll händer och fötter borta från roterande delar
Håll utomstående borta från riskområdet
Ta bort främmande föremål i arbetsområdet
När du lämnar maskinen:
Stänga av motorn
Vänta tills skärverktyget stannat
Koppla bort från strömnätet
Lämna inte maskinen obevakad
Barn och andra personer som inte är förtrogna med bruksanvisningen får inte använda maskinen
Använd inte maskinen om du är påverkad av alkohol, droger eller mediciner
Beakta lokala bestämmelser rörande lägsta ålder på personer som får manövrera maskinen

Montering

Montera maskinen i enlighet med illustrationerna (01, 02).

Obs!

Redskapet får användas först efter fullständig montering.

Start

Obs!

Genomför alltid en visuell kontroll före användning. Maskinen får inte användas om skärverktyg och/eller fästdelar är lösa, skadade eller slitna.

• Beakta landsspecifi ka bestämmelser när det gäller drifttider
  Läs igenom den medföljande bruksanvisningen från motortillverkaren

Säkerhet anslutningsledning

Använd endast gummikabel av kvaliteten H05RN-F enligt DIN/VDE 0282 med en ledningsdiameter på 3 x 1,5 mm².
- Typbeteckningen måste vara angiven på anslutningsledningen. Stickkontakt och kopplingsdosa måste vara av gummi eller gummiöverdragna och motsvara DIN/VDE 0620.
Använd endast en anslutningsledning som är tillräckligt lång.
Anslutningsledning, stickkontakt och kopplingsdo-sa måste tåla vattenstänk.
■ Reparationer på anslutningsledningen, stickkontakten och kopplingsdosan får endast utföras av auktoriserade yrkespersoner. Det är inte tillåtet att använda en defekt anslutningsledning (t.ex. med sprickor, snitt-, kläm- eller böjningsställen i isoleringen).
■ Skydda stickanslutningen från väta.

Fara!

Anslutningsledningen får inte skadas eller skäras igenom.

Vid en skada ska du direkt dra ut strömsladden från strömnätet.

Elektriska förutsättningar

230 V/50 Hz växelström
Minsta diameter
■ Anslutningsledning = 1,5 mm²
■ Minsta säkring för nätanslutningen = 10 A
Jordfelsbrytare (FI)
■ Maximal utlösningsström = 30 mA.

Ansluta strömsladden (05)

1. Anslut nätkabelns kopplingsdel till säkerhetsbryta- rens kontakt (a).
2. Forma en ögla med strömsladden och häng in i kabelavlastaren(b). Låt öglan vara så lång så att kabelavlastaren kan glida från den enda sidan till den andra.

Fara!

Anslut aldrig maskinen till strömkontakter utan jordfelsbrytare.

Ställ in arbetsdjupet (04)

Obs!

Arbetsdjupet får endast ställas in när motorn är avstängd och knivaxeln är stilla.

Ställ in knivaxelns arbetsdjup på valskivan.

1. Luta vertikalskäraren bakåt med hjälp av handtaget.
2. Tryck ratten neråt och vrid till steg "1".

Positioner på ratten:

1 - 5 = inställning av arbetsdjupet (04)

Vid nya knivar får valskivan max. ställas på position 2!

Rätt arbetsdjup beror på:

gräsets tillstånd
knivens slitage

Vid fel arbetsdjup:

■ förblir vertikalskäraren stående
■ tar sig motorn inte igenom

Ställ in ratten på ett lägre arbetsdjup i detta fall.

Före vertikalskärningen ska du alltid klippa gräset.

Starta motorn (06)

1. Tryck säkerhetsbrytaren och håll den tryckt (a).
2. Dra säkerhetsbygeln mot handtaget (b). Motorn startar.

Säkerhetsbygeln snäpper inte fast. Den måste hållas hela tiden.

1. Släpp säkerhetsbrytaren.

Stänga av motorn (07)

1. Släpp säkerhetsbygeln (a). Den går automatiskt till nollställningen. Motorn är avstängd.

Fara för skärskador!

Knivaxeln fortsätter snurra! Efter avstängningen ska du vänta med att ta under maskinen.

Hänga på/av uppsamlingsboxen

1. Före du hänger på/av uppsamlingsboxen måste du stänga av motorn.
2. Vänta tills knivaxeln har stannat.

Allmänna anvisningar rörande driften

För att starta maskinen måste skärverket vara fullständigt frigående
Håll anslutningsledningen från arbetsområdet
■ Styr endast maskinen på styrningshandtaget. På så sätt har du rätt säkerhetsavständ
- Var extra uppmärksam när du vänder med vertikalskäraren och när du drar i maskinen
På sluttningar ska du se till att stå ordentligt
■ Vertikalskär alltid på tvären mot handtaget
■ Vertikalskär aldrig i branta sluttningar
■ Vertikalskär endast i gång-tempo
■ Luta eller transportera aldrig maskinen när motorn är igång
Låt en yrkesperson kontrollera maskinen:

■ efter påkörning av ett hinder
om motorn stannar tvärt
om kniven är böjd
om knivaxeln är böjd
om kilremmen är defekt

Underhåll och skötsel

Fara!

Skaderisk på knivaxeln.

Använd skyddshandskar!

Före alla underhålls- och rengöringsarbeten ska du dra ut strömsladden. Underhåll och reparation av motorn måste utföras av auktoriserad verkstad.

Dra ut stickkontakten före alla underhåll- och rengöringsarbeten! Vänta tills knivaxeln har stannat.
■ Använd endast originalreservdelar.
■ Uttjänta eller skadade arbetsverktyg och bultar får endast bytas ut satsvis.
Spruta inte vatten på produkten! Inträngande vatten kan skada motorn och säkerhetsknappen.

■ Rengör maskinen efter varje användning (skrapa, trasa etc.).

Demontera knivvalsen (08)

1. Skruva ut skruven (1) ur lagret.
2. Fäll upp lagerhalvan (2).
3. Lyft knivaxeln från den under lagerhalvan och dra ut från drivningssidan (3).

Monteringen görs i omvänd ordning.

Demontera kniven (09)

Före du demonterar kniven ska du kontrollera dess monteringsläge!

1. Skruva ut sexkantsskruven (1).
2. Dra försiktigt ut kullagret (2) från axeln (8).
3. Dra av tryckring (3), skiva (4) och kort distanshylsa (5) från axeln
4. Dra av kniv (6) och lång distanshylsa efter varandra.

Monteringen görs i omvänd ordning.

Demontera luftningsvalsen

Demontera luftningsvalsen och byt ut stålfjäderstiften analogt till knivaxeln.

Avhjälpa fel

Störning Hjälp
Motorn fungerar inte	■ Kontrollera anslutningsledningen samt skyddsbrytaren■ Tryck säkerhetsbygeln till de övre handtaget.■ Välj ett lägre arbetsdjup.
Axeln roterar inte	■ Välj ett lägre arbetsdjup.■ Rensa kniven■ Kontakta serviceverkstad
Motoreffekten avtar	■ Välj ett lägre arbetsdjup.■ Byt ut uttjänta knivar.■ Rengör höljet■ Klipp gräset (för hög gräs-höjd).
Dålig vertikal-skärningseffekt	■ Välj ett lägre arbetsdjup.■ Byt ut uttjänta knivar.
Oregelbunden gång Maskinen vibrerar	■ Skadad kniv.■ Uppsök en serviceverkstad.

Störningar som inte kan åtgärdas med hjälpen i den här tabellen måste åtgärdas hos en auktoriserad verkstad.

Återvinning

Uttjänta apparater, batterier och laddare får inte slängas i hushållsavfallet!

Förpackning, enhet och tillbehör är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

Garanti

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Garantitiden bestäms av gällande lag i det land där redskapet köptes.

Vår garantiförsäkran gäller enbart om: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskinen
■ Beaktande av bruksanvisningen
■ Användning av reservdelar i original

■ Egna reparationsförsök på maskinen
Tekniska förändringar på maskinen
Ej ändamålsenlig användning
(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ lackskador som beror på normalt slitage
■ Förslitningsdelar, som på reservdelsbladet är inramade xxx xxx (x)

- Förbränningsmotorer – Separata garantibestämmelser från respektive motortillverkare gäller

Vid garantianspråk vänder ni er med detta garantidokument och kvittot till en återförsäljare eller närmaste auktoriserade kundtjänst. Genom detta garantiåtagande påverkas inte köparens lagstadgade anspråk gentemot försäljaren.
