Combi Care 38 E - Sekačka na trávu AL-KO - Bezplatný návod k obsluze

Značka	AL-KO
Model	Combi Care 38 E
Typ produktu	Sekačka na trávu (vertikutátor/provzdušňovač)
Pracovní šířka	38 cm
Napájení	230 V / 50 Hz, 10 A
Výkon motoru	1300 W (odhad)
Hmotnost	11 kg (odhad)
Rozměry (d x š x v)	70 x 45 x 35 cm (odhad)
Pracovní hloubka	5 poloh (1-5)
Typ řezu	Vertikutace a provzdušňování pomocí rotačních nožů
Sběrný koš	Ano, integrovaný
Bezpečnostní prvky	Motorový jistič, bezpečnostní spínač, zadní klapka, vizuální indikátor zámku
Napájecí kabel	H05RN-F 3 x 1,5 mm², dostatečná délka
Ochrana	Doporučený proudový chránič 30 mA
Hladina hluku	~85 dB(A) (odhad)
Údržba	Čištění po každém použití, výměna nožů
Opotřebitelné díly	Nože, ocelové drápy provzdušňovacího válce
Záruka	Zákonná záruka na výrobní vady, opotřebitelné díly vyloučeny
Použití	Soukromé trávníky, pouze pro domácí použití
Včetně příslušenství	Sběrný koš, návod k použití

Často kladené otázky - Combi Care 38 E AL-KO

Jak nastavit pracovní hloubku?

Použijte otočný přepínač (7) na rukojeti. Ujistěte se, že je motor vypnutý a hřídel nožů je nehybná. Stiskněte přepínač a otočte jím na požadovanou polohu (1 až 5). U nových nožů nepřekračujte polohu 2.

Jak spustit sekačku?

Stiskněte a podržte tlačítko bezpečnostního spínače (3), poté přitáhněte bezpečnostní třmen (2) k rukojeti. Motor se spustí. Poté tlačítko uvolněte a přitom držte třmen.

Co dělat, když motor nestartuje?

Zkontrolujte napájecí kabel a ochranný jistič. Ujistěte se, že je bezpečnostní třmen řádně stisknut. Pokud problém přetrvává, snižte pracovní hloubku nebo kontaktujte autorizovaný servis.

Jak provádět údržbu zařízení?

Před jakoukoli údržbou vždy odpojte zařízení. Po každém použití jej očistěte hadříkem nebo stěrkou. Nepoužívejte vodu. Při manipulaci s hřídelí nožů noste rukavice. Opotřebované nože vyměňujte v celých sadách.

Jaké jsou bezpečnostní prvky?

Zařízení je vybaveno motorovým jističem, který vypne při přetížení, bezpečnostním spínačem, který zastaví zařízení při uvolnění, zadní klapkou a vizuálním indikátorem zámku hřídele nožů.

Jak vyměnit nože?

Demontujte hřídel nožů (08). Povolte šroub ložiska, vyklopte půlku ložiska nahoru a vyjměte hřídel. U nožů (09) povolte šroub s šestihrannou hlavou, vyjměte díly v pořadí a vyměňte nože. Montáž proveďte v opačném pořadí.

Jaký typ napájecího kabelu použít?

Použijte gumový kabel typu H05RN-F podle DIN/VDE 0282, průřez 3 x 1,5 mm². Konektor a krytka musí být z gumy. Kabel musí být chráněn proti stříkající vodě.

Zařízení neobvykle vibruje, co dělat?

Nepravidelné vibrace naznačují poškozené nože nebo nevyváženost. Odevzdejte zařízení do autorizovaného servisu ke kontrole a opravě.

Lze zařízení používat na svahu?

Ano, ale vždy vertikutujte kolmo na svah a na mírných svazích. Udržujte stabilní postoj a neběhejte. Nikdy nepoužívejte na strmých svazích.

Jak zařízení zlikvidovat na konci životnosti?

Zařízení nevyhazujte do domovního odpadu. Je vyrobeno z recyklovatelných materiálů. Odevzdejte jej na vhodném sběrném místě podle místních předpisů.

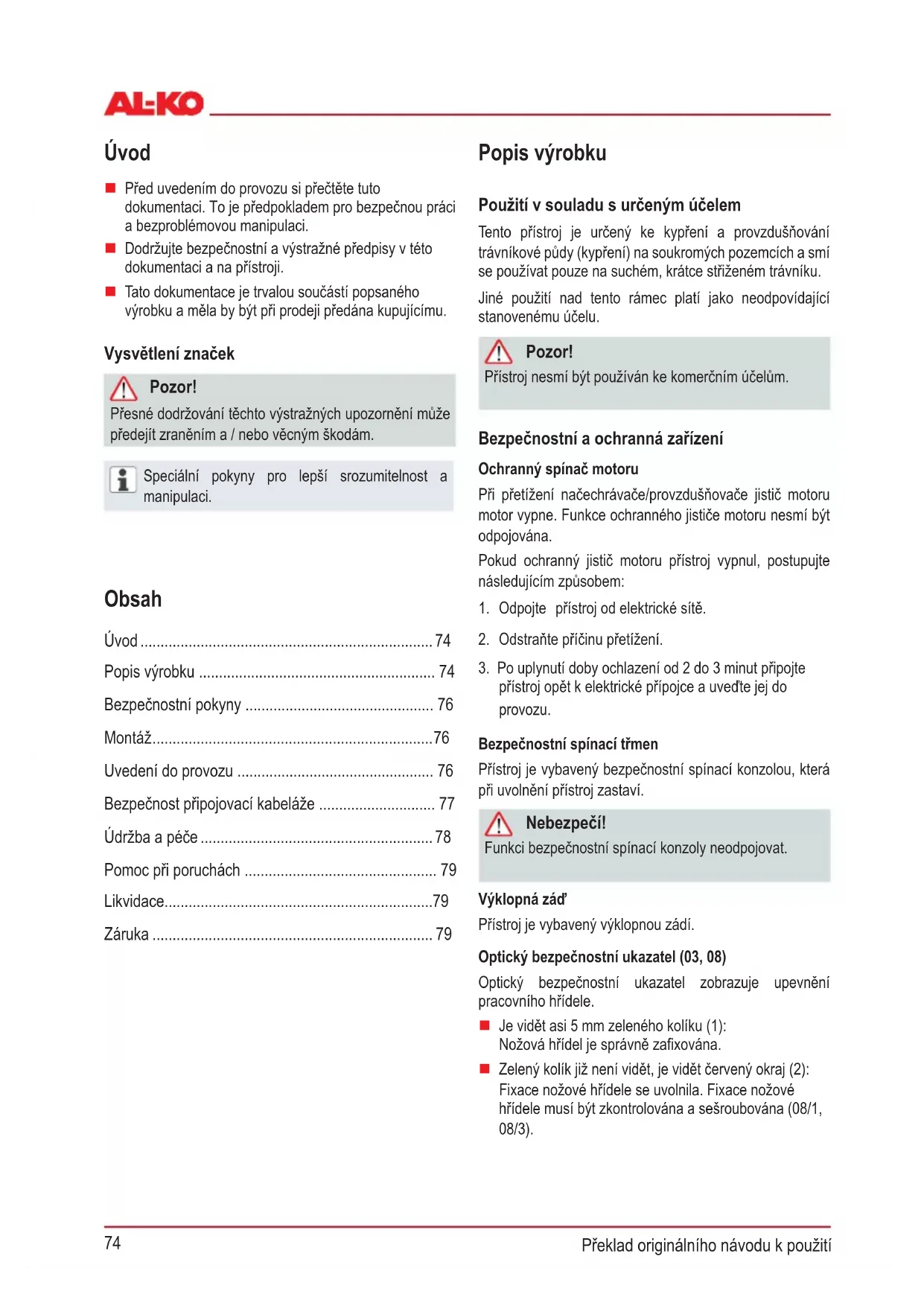

NÁVOD K OBSLUZE Combi Care 38 E AL-KO

CZ: Překlad originálního návodu k použití 74

Před uvedením do provozu si přečtěte tuto dokumentaci. To je předpokladem pro bezpečnou práci a bezproblémovou manipulaci.
■ Dodržujte bezpečnostní a výstražné předpisy v této dokumentaci a na přístroji.
Tato dokumentace je trvalou součástí popsaného výrobku a měla by být při prodeji předána kupujícímu.

Vysvětlení značek

Pozor!

Přesné dodržování těchto výstražných upozornění může předejít zraněním a / nebo věcným škodám.

Speciální pokyny pro lepší srozumitelnost a manipulaci.

Obsah

Úvod 74
Popis výrobku 74
Bezpečnostní pokyny 76
Montáž....76
Uvedení do provozu 76
Bezpečnost připojovací kabeláže 77
Údržba a péče 78
Pomoc při poruchách 79
Likvidace....79
Záruka 79

Popis výrobku

Použití v souladu s určeným účelem

Tento přístroj je určený ke kypření a provzdušňování trávníkové půdy (kypření) na soukromých pozemcích a smí se používat pouze na suchém, krátce střiženém trávníku.

Jiné použití nad tento rámec platí jako neodpovídající stanovenému účelu.

Pozor!

Přístroj nesmí být používán ke komerčním účelům.

Bezpečnostní a ochranná zařízení

Ochranný spínač motoru

Při přetížení načechrávače/provzdušňovače jistič motoru motor vypne. Funkce ochranného jističe motoru nesmí být odpojována.

Pokud ochranný jistič motoru prístroj vypnul, postupujte následujícím způsobem:

1. Odpojte přístroj od elektrické sítě.
2. Odstraňte příčinu přetížení.
3. Po uplynutí doby ochlazení od 2 do 3 minut připojte přístroj opět k elektrické přípojce a uved’te jej do provozu.

Bezpečnostní spínací třmen

Přístroj je vybavený bezpečnostní spínací konzolou, která při uvolnění přístroj zastaví.

Nebezpečí!

Funkci bezpečnostní spínací konzoly neodpojovat.

Výklopná zád'

Přístroj je vybavený výklopnou zádí.

Optický bezpečnostní ukazatel (03, 08)

Optický bezpečnostní ukazatel zobrazuje upevnění pracovního hřídele.

Je vidět asi 5 mm zeleného kolíku (1): Nožová hřídel je správně zafixována.
Zelený kolík již není vidět, je vidět červený okraj (2): Fixace nožové hřídele se uvolnila. Fixace nožové hřídele musí být zkontrolována a sešroubována (08/1, 08/3).

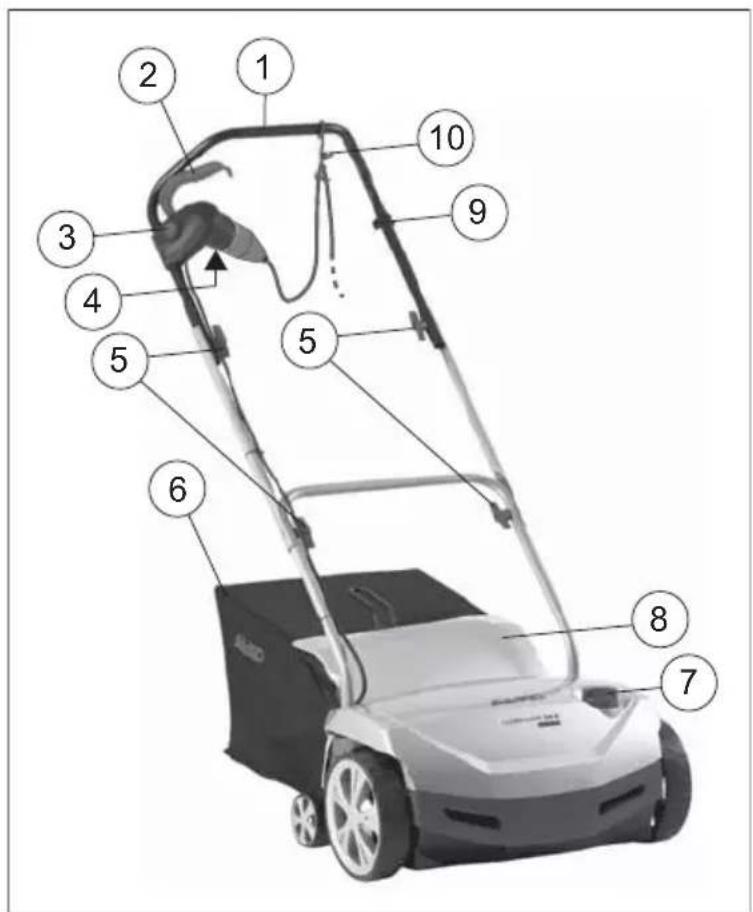

Přehled výrobku

1	Vodicí rukojeť
2	Bezpečnostní rukojeť
3	Bezpečnostní spínač
4	Zástrčka na bezpečnostním spínači
5	Otočná rukojeť ke sklopení vodicí rukojeti

6	Sběrný koš na trávu
7	Otočný spínač k nastavení pracovní výšky
8	Nárazová klapka
9	Svorka pro odlehčení tahu kabelů
10	Držák na odlehčení kabelu

Symboly na stroji

Před uvedením do provozu si přečtěte návod k použití!

Třetí osoby držte stranou nebezpečné oblasti! Dodržujte bezpečnostní vzdálenost!

	Před údržbou žacího ústrojí vytáhněte sít'ovou zástrčku!
	Elektrický kabel nesmí být přejížděn!Nebezpečí úrazu elektrickým proudem u poškozeného sít'ového kabelu!
	Nohy a ruce udržujte dál od řezacího ústrojí! Před údržbou, ošetřováním a čištěním odpojte stroj ze sítě!
	Před údržbou žacího ústrojí vytáhněte zapalovací svíčku!
	Noste ochranu sluchu a očí!

Bezpečnostní pokyny

■ Používejte stroj pouze v technicky bezvadném stavu.
■ Stroj chraňte před vlhkostí.
■ Nevyřazujte bezpečnostní a ochranná zařízení.
Noste ochranné brýle a ochranu sluchu.
Noste dlouhé kalhoty a pevnou obuv.
- Nohy a ruce udržujte dál od řezného ústrojí.
■ Ruce ani nohy nenechávejte v blízkosti točících se dílů.
■ Třetí osoby držte stranou nebezpečné oblasti.
- Odstraňte cizí předměty z pracovní zóny.
■ Při opuštění přístroje:
Vypněte motor.
■ Počkejte do zastavení žacího ústrojí.
Odpojte ho od sítě.
Nenechávejte zařízení bez dozoru.
Děti a osoby, které nejsou seznámeny s návodem k obsluze, nesmějí zařízení používat.
■ Neovládejte stroj pod vlivem alkoholu, drog nebo léků.
■ Respektujte místní předpisy pro minimální věk obsluhující osoby.

Montáž

Zařízení namontujte podle obrázku (01, 02).

Pozor!

Přístroj je možné používat až po úplném smontování.

Uvedení do provozu

Pozor!

Před uvedením do provozu vždy provedte vizuální kontrolu. Jsou-li žací ústrojí a/nebo upevňovací díly uvolněné, poškozené nebo opotřebované, nesmí se přístroj používat.

■ Dodržujte ustanovení pro provozní dobu specifická pro danou zemi.
Vždy dodržujte dodaný návod k obsluze od výrobce motoru.

Bezpečnost připojovací kabeláže

Používejte pouze gumové kabely s kvalitou H05RN-F dle normy DIN/VDE 0282 s průřezem vodiče 3 x 1,5 mm².

■ Typové označení musí být uvedené na připojovací kabeláži. Zástrčka a spojovací zásuvka musí být z gumy nebo pogumovány a odpovídat normě DIN/VDE 0620.
■ Používejte pouze dostatečně dlouhou připojovací kabeláž.
Připojovací kabeláž, zástrčka a spojovací zásuvka musejí být chráněny před postříkáním vodou.
Poškozený zásobník nebo uzávěr zásobníku vyměňte. Opravy připojovací kabeláže, zástrčky a spojovací zásuvky smí provádět pouze oprávněné odborné provozy. Vadná připojovací kabeláž (např. s trhlinami, zářezy, zhmožděními nebo zlomeními izolace) nesmí být používána.
Konektory chraňte před vlhkostí.

Nebezpečí!

Připojovací kabeláž nepoškozujte nebo nepřerušujte.

V případě poškození odpojte připojovací kabeláž ihned od elektrické sítě.

Předpoklady elektrické instalace

■ Střídavý proud 230 V / 50 Hz
Minimální průřez

■ Připojovací vodič = 1,5 mm²
■ Minimální jištění síťové přípojky = 10 A

■ Chránič svodového proudu (FI)
■ Maximální spouštěcí proud = 30 mA.

Připojení k elektrické síti (05)

1. Spojovací díl sít'ového kabelu nastrčit na zástrčku bezpečnostního dotykového spínače (a).
2. Sítovým kabelem vytvořit smyčku a zavěsit na uvolňovací poutko kabelu (b). Smyčku nechat tak dlouhou, aby uvolňovací poutko kabelu mohlo klouzat z jedné strany na druhou.

Nebezpečí!

Přístroj nikdy neprovozovat na síťových zásuvkách bez chrániče svodového proudu.

Nastavení pracovní výšky (04)

Pozor!

Pracovní výšku nastavovat pouze při vypnutém motoru a zastaveném nožovém hřídeli.

Pracovní výšku nožového hřídele nastavujte na nastavovacím kotouči.

1. Vertikutátor sklopte za rukojeť směrem dozadu.
2. Směrem dolů stlačit otočný spínač a otočit na úroveň „1“.

Úprava pozice na nastavovacím kotouči:

1–5 = nastavení pracovní výšky (04)

Při novém sečení nastavit nastavovací kotouč max. na pozici 2!

Správná pracovní výška se řídí podle:

stavu trávníku,

■ opotřebování nožů.

Při nesprávně nastavené pracovní výšce:

■ zůstane načechrávač stát,
motor se netočí.

V takovém prípadě otočte nastavovacím kotoučem zpět na nejnižší pracovní výšku.

Před kypřením vždy trávník posekejte.

Nastartování motoru (06)

1. Stisknout tlačitko bezpečnostního dotykového spínače a držet stisknuté (a).
2. Bezpečnostní konzolu přitáhnout k rukojeti (b). Motor se nastartuje.

Západka bezpečnostní konzoly nezaskočí. Během celé doby je nutné ji držet.

1. Uvolnit tlačítko bezpečnostního dotykového spínače.

Vypnutí motoru (07)

1. Uvolnit bezpečnostní konzolu (a). Ta automaticky přejde do výchozího postavení. Motor je vypnutý.

Nebezpečí zranění pořezáním!

Nožový hřídel se dotáčí i po vypnutí motoru! Po vypnutí nesahat ihned pod přístroj.

Zavěšení/vyjmutí zachytávacího koše

1. Před zavěšením/vyjmutím zachytávacího koše vypnout motor.
2. Počkat do zastavení nožového hřídele.

Všeobecná upozornění k provozu

K nastartování přístroje je nutné, aby se žací ústrojí mohlo volně pohybovat.
- Odstranit připojovací kabeláž z pracovní zóny.
Přístroj řídit pouze za vodicí rukojeť. Tím je preventivně udržována bezpečnostní vzdálenost.
Zvláštní pozornost při otáčení načechrávače nebo při jeho přitahování
■ Na svazích dávejte pozor na bezpečné postavení
Kypřete vždy napříč svahu
Nekypřete nikdy na příkrých svazích
■ Kypřič vod'te pouze krokem
Přístroj nepřevracejte nebo nepřepravovujte, je-li motor spuštěný

■ Nechat zkontrolovat odborníkem:

po najetí na překážku
při náhlém zastavení motoru
při ohnutém noži

■ při ohnutém nožovém hřídeli,
■ při vadném klínovém řemenu

Údržba a péče

Nebezpečí!

Nebezpečí zranění o nožovou hřídel.

Nosit ochranné rukavice!

Zákaz

otevírání

krytu.

Údržba a opravy motoru musí být prováděny v autorizovaném odborném servisu.

Před veškerými servisními a čisticími činnostmi vytáhněte síťovou zástrčku! Počkejte do zastavení hřídele.
■ Používejte jen originální náhradní díly.
- Opotřebované nebo poškozené pracovní nástroje a čepy vyměňovat pouze po sadách, prevence nevyváženosti.
■ Neostřikujte přístroj vodou! Vnikající voda může zničit motor a bezpečnostní spínač.

■ Po použití přístroj očistěte (stěrka, hadr atd.).

Demontáž nožové hřídele (08)

1. Vyšroubovat šroub (1) ložiska.
2. Vyklopit polovinu ložiska (2) směrem nahoru.
3. Vyzvednout nožový hřídel ze spodní poloviny ložiska a vytáhnout z pohonné jednotky (3).

Montáž provést v opačném pořadí.

Demontáž nože (09)

Před demontáží nožů věnovat pozornost jejich zamontované poloze!

1. Vyšroubovat šestihranný šroub (1).
2. Opatrně odtáhnout kuličkové ložisko (2) od hřídele (8).
3. Z hřídele vytáhnout přitlačný kroužek (3), podložku (4) a distanční objímku (5)
4. Postupně vytáhnout nůž (6) a dlouhou distanční objímku.

Montáž provést v opačném pořadí.

Demontáž provzdušňovacího válce

Vymontovat válec provzdušňovače a obnovit ocelové pružinové hroty, analogicky k nožovému hřídeli.

Pomoc při poruchách

Porucha Nápověda
Motor neběží	■ Zkontrolovat připojovací kabeláž a chránič vodiče■ Stisknout spínací konzoly motoru k horní rukojeti.■ Zvolit nižší pracovní výšku.
Hřídel se netočí.	■ Zvolit nižší pracovní výšku.■ Uvolnit prostor okolo nožů■ Vyhledejte servis
Slábne výkon motoru	■ Zvolit nižší pracovní výšku.■ Vyměnit opotřebené nože.■ Vyčistit kryt■ Posekat trávník (výška trávník je příliš vysoká).
Špatný výkon vertikutátoru	■ Zvolit nižší pracovní výšku.■ Vyměnit opotřebené nože.
Neklidný chod Přístroj vibruje	■ Poškozené nože■ Vyhledejte zákaznický servis.

Poruchy, které nelze odstranit pomocí této tabulky, je nutné nechat odstranit v autorizovaném odborném servisu.

Likvidace

Vysloužilé stroje, baterie nebo akumulátory nelikvidujte s domovním odpadem!

Obal, stroj a příslušenství jsou vyrobeny z recyklovatelných materiálů a je nutné je likvidovat příslušným způsobem.

Záruka

Připadné vady na materiálu či výrobní závady na stroji odstraníme během zákonné lhůty pro reklamaci nedostatků, a to dle našeho uvážení bud' opravou, nebo náhradní dodávkou. Lhůta pro reklamaci nedostatků se řídí právními ustanoveními země, ve které byl výrobek zakoupen.

Naše záruka platí jen v následujících případech:

• Rádné používání stroje
  ■ Dodržování návodu k jeho použití
  ■ Používání originálních náhradních dílů

Záruka zaniká v následujících případech:

■ Provádění pokusů o opravu stroje
■ Provádění technických úprav stroje
Použití, které není v souladu s určením (např. použití k průmyslovým či komunálním účelům)

Ze záruky jsou vyloučeny:

• Škody na laku, které jsou způsobeny normálním opotřebením.
  ■ Opotřebované díly, které jsou v seznamu náhradních dílů označeny rámečkem xxx xxx (x)
• Spalovací motory – pro ně platí zvláštní záruční ustanovení příslušného výrobce motoru

V případě uplatnění záruky se s tímto záručním listem a účtenkou obraťte na vašeho prodejce nebo nejbližší autorizovaný servis pro zákazníky. Zákonné nároky kupujícího vůči prodejci v případě zjištěných nedostatků na přístroji zůstávají touto zárukou nedotčeny.

Úvod

Bezpečnostné pokyny 82

Montáž....82

Ochranný vypínač motora

Bezpečnostná spínacia konzola

Optický bezpečnostný ukazovatel' (03, 08)

1	Vodiaca tyč
2	Bezpečnostný strmeň
3	Bezpečnostná dotykový spínač
4	Zástrčka na bezpečnostnom dotykovom spínači
5	Otočná rukovát' pre sklopenie vodiacej tyče

Symboly na zariadení

Pred uvedením do prevádzky si prečítajte návod na použitie!

	Pred údržbou žacieho ústrojenstva vytiahnite sietovú zástrčku!
	Neprechádzajte kolesami cez napájací kábel! Ak je kábel poškodený, hrozí nebezpečenstvo zásahu elektrickým prúdom!
	Ruky a nohy držte mimo dosahu rezného nástroja! Pred údržbou, ošetrovacími a čistiacimi prácami zariadenie odpojte od elektrickej siete!
	Pred údržbou žacieho ústrojenstva vytiahnite zapal'ovaciu sviečku!
	Používajte chrániče sluchu a ochranu očí!

Bezpečnostné pokyny

Bezpečnost' pripojovacej kabeláže

1. Spojovací diel siet'ového kábla zasuňte do zástrčky bezpečnostného dotykového spínača (a).
2. Z elektrického siet'ového kábla vytvorte slučku a zaveste na uvolňovacie pútko kábla (b). Slučku nechat' tak dlhú, aby uvolňovacie pútko kábla mohlo kízať z jednej strany na druhú.

Nebezpečenstvo!

Pracovní výšku nožového hriadel'a nastavovat' na nastavovacom kotúči.

Pred kyprením pôdy vždy trávnik pokosit'.

Naštartovanie motora (06)

1. Stlačit' tlačidlo bezpečnostného dotykového spínača a držat' stlačené (a).
2. Zatiahnuť bezpečnostnú konzolu proti rukoväti (b). Motor sa naštartuje.

Západka bezpečnostnej konzoly nezaskočí. Počas celej doby je nutné ju držat'.

1. Uvol'nit' tlačidlo bezpečnostného dotykového spínača.

Vypnutie motora (07)

Pôdu nekyprit' nikdy na strmých svahoch

Údržba a starostlivost'

Nebezpečenstvo!

Demontáž ventilátorového valca
