KÄYTTÖOHJE Powerline 5204 VS AL-KO

 se montasjeveiledningFIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Käsikirjaa koskevia tietoja 246

Turva- ja suojalaitteet 246

Sähköinen käynnistys (lisävaruste) 254

Huolto ja hoito 256

Ohjeita häiriöiden sattuessa 258

EY-vaatimustenmukaisuusvakuutus 259

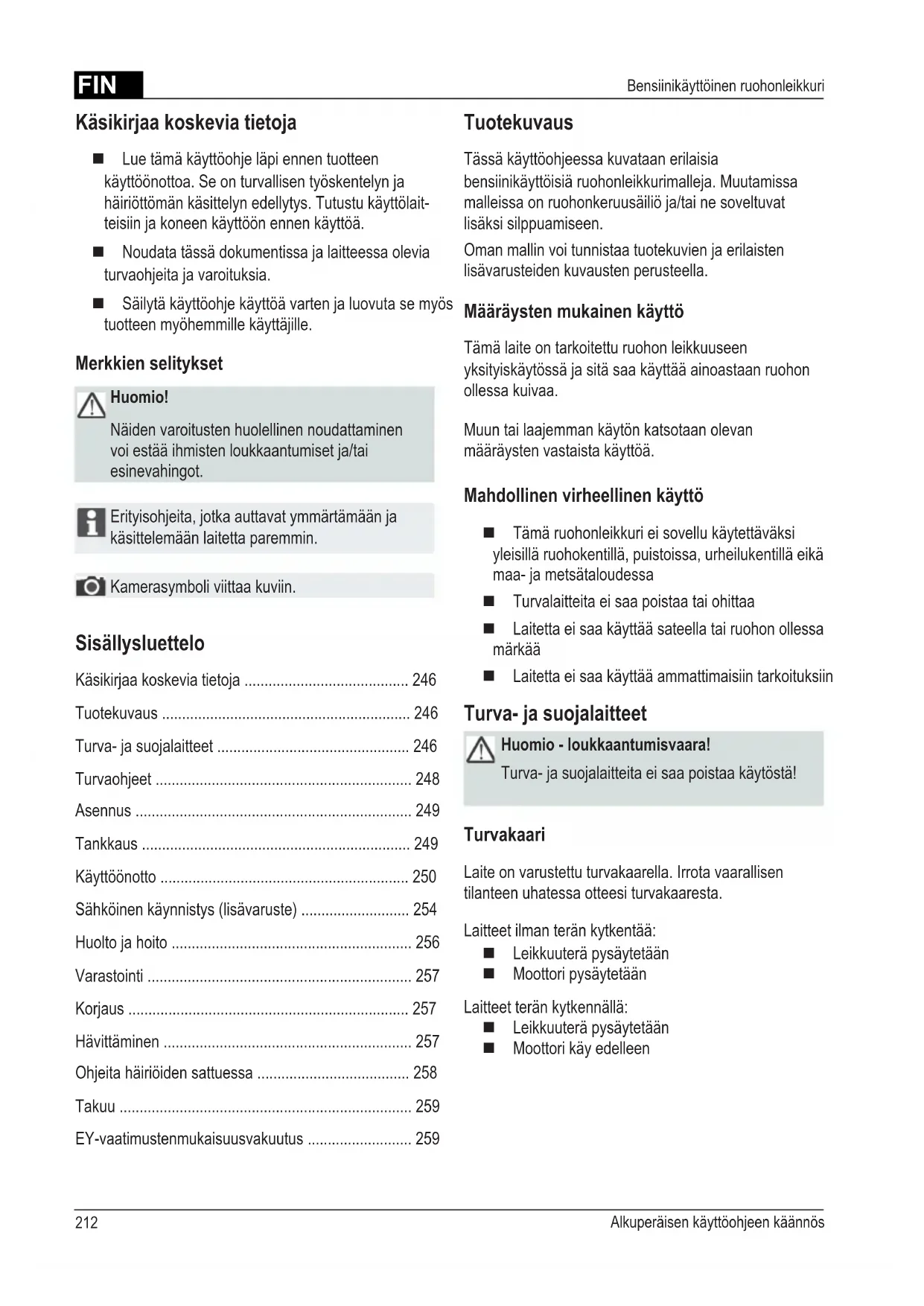

Käsikirjaa koskevia tietoja

 Lue tämä käyttöohje läpi ennen tuotteen

käyttöönottoa. Se on turvallisen työskentelyn ja

häiriöttömän käsittelyn edellytys. Tutustu käyttölait-

teisiin ja koneen käyttöön ennen käyttöä.

 Noudata tässä dokumentissa ja laitteessa olevia

turvaohjeita ja varoituksia.

 Säilytä käyttöohje käyttöä varten ja luovuta se myös

tuotteen myöhemmille käyttäjille.

Näiden varoitusten huolellinen noudattaminen

voi estää ihmisten loukkaantumiset ja/tai

Erityisohjeita, jotka auttavat ymmärtämään ja

käsittelemään laitetta paremmin.

Kamerasymboli viittaa kuviin.

Tässä käyttöohjeessa kuvataan erilaisia

bensiinikäyttöisiä ruohonleikkurimalleja. Muutamissa

malleissa on ruohonkeruusäiliö ja/tai ne soveltuvat

lisäksi silppuamiseen.

Oman mallin voi tunnistaa tuotekuvien ja erilaisten

lisävarusteiden kuvausten perusteella.

Määräysten mukainen käyttö

Tämä laite on tarkoitettu ruohon leikkuuseen

yksityiskäytössä ja sitä saa käyttää ainoastaan ruohon

Muun tai laajemman käytön katsotaan olevan

määräysten vastaista käyttöä.

Mahdollinen virheellinen käyttö

 Tämä ruohonleikkuri ei sovellu käytettäväksi

yleisillä ruohokentillä, puistoissa, urheilukentillä eikä

maa- ja metsätaloudessa

 Turvalaitteita ei saa poistaa tai ohittaa

 Laitetta ei saa käyttää sateella tai ruohon ollessa

 Laitetta ei saa käyttää ammattimaisiin tarkoituksiin

Turva- ja suojalaitteet

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Laite on varustettu turvakaarella. Irrota vaarallisen

tilanteen uhatessa otteesi turvakaaresta.

Laitteet ilman terän kytkentää:

 Leikkuuterä pysäytetään

 Moottori pysäytetään

Laitteet terän kytkennällä:

 Leikkuuterä pysäytetään

 Moottori käy edelleenFIN

1 Käynnistysnaru 9 Leikkuukorkeuden säätö*

2 Käynnistys, pysäytys* 10 Terän kytkentä*

3 Pyöräveto* 11 Vario-vaihteisto*

4 Turvakaari 12 Käyttöohje

5 Ergonominen korkeudensäätö* 13 Ulostulo-osa*

6 Täyttötason näyttö* 14 Sulkukansi*

7 Suojaläppä* 15 Silppuamislaite*

Laitteessa olevat symbolit

Käsittelyssä on noudatettava ehdotonta varovaisuutta.

Irrota ennen leikkuuterien kanssa

työskentelyä sytytystulpan pistoke.

Lue käyttöohje ennen käyttöönottoa!

Vapauta moottorijarru.

Vaara-alueella ei saa oleskella muita ihmisiä!

Kytke pyöräveto päälle.

Jalat ja kädet on pidettävä kaukana leikkuriterien

Kaasun kauko-ohjaus käynnistys /

Pysy etäällä vaaralliselta alueelta.

Suojaläppä suojaa ulossinkoutuvilta osilta.FIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Laitetta saa käyttää vain sen ollessa teknisesti

moitteettomassa kunnossa!

Huomio - loukkaantumisvaara!

Turva- ja suojalaitteita ei saa poistaa käytöstä!

Huomio - tulipalon vaara!

Tankattua konetta ei saa säilyttää sellaisissa

rakennuksissa, missä bensiinihöyryt voivat joutua

kosketuksiin avotulen tai kipinöiden kanssa!

Pidä moottorin, pakoputken, akkukotelon,

polttonestesäiliön alue vapaana leikkuujätteistä,

bensiinistä ja öljystä.

 Vaara-alueella ei saa oleskella muita ihmisiä

 Koneen käyttäjä tai omistaja on vastuussa

muille ihmisille aiheutetuista tapaturmista tai

 Lapset tai muut henkilöt, jotka eivät ole tutustuneet

käyttöohjeeseen, eivät saa käyttää laitetta

 Noudata paikallisia käyttäjien vähimmäisikää

 Laitetta ei saa käyttää alkoholin, huumaavien

aineiden tai lääkkeiden vaikutuksen alaisena

 Käytä tarkoituksenmukaisia työvaatteita

 Tukevia ja liukumattomia kenkiä

 Työskennellessä rinteellä

 pidä aina huolta, että seisot tukevasti paikoillasi

 leikkaa ruoho aina poikittain suhteessa

rinteeseen, ei koskaan ylös- tai alaspäin

 älä leikkaa ruohoa, jos rinne on jyrkempi kuin 20°

 ole erityisen varovainen kallistettaessa

 Työskentele vain riittävässä päivänvalossa tai

keinotekoisessa valaistuksessa

 Pidä vartalo, ruumiinosat ja vaatetus kaukana

 Noudata maakohtaisia käyttöaikoja koskevia

 Älä jätä käyttövalmista laitetta ilman valvontaa

 Leikkaa ruohoa vain terävillä leikkuuterillä

 Älä koskaan käytä laitetta, jos suojalaitteet /

suojaritilät ovat vaurioituneet

 Älä koskaan käytä laitetta ilman täysin paikoilleen

asennettuja suojalaitteita (esim.: suojaläppä,

ruohonkeruulaitteet)

 Tarkasta aina ennen käyttöä, onko laitteessa

vaurioita ja vaihdata ennen uutta käyttöä

 Kytke moottori pois päältä, odota laitteen

pysähtymistä ja irrota sytytystulpan pistoke

 kun laitteen käyttö lopetetaan

 häiriöiden ilmenemisen jälkeen

 ennen juuttumisen irrottamista

 ennen tukosten poistamista

 vieraiden esineiden kosketuksen jälkeen

 jos koneessa ilmenee häiriöitä ja epätavallista

Etsi ruohonleikkurissa olevat vauriot ja suorita

tarpeelliset korjaukset, ennen kuin käynnistät

koneen uudelleen ja alat työskennellä

 Sytytystulpan pistoke työnnetään paikoilleen ja

moottori käynnistetään

 häiriöiden poistamisen (katso häiriötaulukko) ja

laitteen tarkastuksen jälkeen

 laitteen puhdistamisen jälkeen

 Tarkasta niitettävä alue kokonaan ja huolellisesti,

poista kaikki vieraat esineet

 Erityishuomiota on kiinnitettävä ruohonleikkuria

käännettäessä tai sitä vedettäessä käyttäjää kohti

 Älä aja esteiden yli (esim. oksat, puiden juuret)

 Poista leikattu ruoho vain moottorin ollessa

Lisäsymbolit sähkökäynnistyksellä varustetuille

Huomio! Sähköiskun vaara.

Pidä liitäntäjohto kaukana leikkuuteristä.

Kytke laite aina irti verkkovirrasta ennen

huoltotöitä tai jos kaapeli on vaurioitunut.FIN

Noudata oheista asennusohjetta.

Laitetta saa käyttää vasta sen täydellisen

 Kytke moottori/leikkuuterä pois päältä, kun ylitetään

muita pintoja kuin leikattava ruohikko

 Älä koskaan nosta tai kanna laitetta moottorin

 Älä syö tai juo täyttäessäsi bensiiniä tai

 Älä hengitä bensiinihöyryjä

 Ohjaa laitetta kävelyvauhdilla

 Tarkasta mutterien, ruuvien ja pulttien tukeva kiinni-

Ennen käyttöönottoa täytyy ruohonleikkuri tankata.

Varoitus - tulipalon vaara!

Bensiini ja öljy ovat erittäin herkästi syttyviä!

Mukanatoimitettua moottorinvalmistajan

käyttöohjetta on aina noudatettava.

Bensiini Moottoriöljy

Laji normaalibensiini/

Täyttömäärä katso moottorin

Älä anna moottorin koskaan käydä suljetuissa

tiloissa. Myrkytysvaara!

 Säilytä bensiiniä ja öljyä vain niille tarkoitetuissa

 Täytä bensiiniä ja öljyä tai tyhjennä niitä vain

moottorin ollessa kylmä ja ulkoilmassa

 Älä täytä bensiiniä tai öljyä moottorin käydessä

 Älä täytä tankkia liikaa (bensiini laajenee)

 Älä tupakoi tankkauksen aikana

 Älä avaa bensiinitankin korkkia moottorin käydessä

tai sen ollessa kuuma.

 Vaihda vaurioitunut tankki tai tankin korkki uusiin

 Sulje tankin korkki aina tiukasti

 Jos bensiiniä on päässyt valumaan ulos:

 Älä käynnistä moottoria

 Vältä käynnistysyrityksiä

 Jos moottoriöljyä on päässyt valumaan ulos:

 Älä käynnistä moottoria

 Ime ulosvalunut moottoriöljy pois öljyä sitovalla

aineella tai rätillä ja hävitä se asianmukaisesti

 kaataa viemäriin, jätekaivoon tai maahan

Suosittelemme jäteöljyn viemistä suljetussa astiassa

kierrätyskeskukseen tai asiakaspalveluun.

1. Kierrä tankin korkki auki, aseta se puhtaalle

2. Täytä bensiiniä suppilon avulla.

3. Sulje tankin täyttöaukko tiiviisti ja puhdista se.

Moottoriöljyn täyttö

1. Kierrä öljyntäyttökansi auki, aseta se puhtaalle

2. Täytä öljyä suppilon avulla.

3. Sulje öljyn täyttöaukko tiiviisti ja puhdista se.FIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Ruohonleikkuu ruohonkeruusäiliön kanssa

Huomio - loukkaantumisvaara!

Irrota ruohonkeruusäiliö ja asenna se paikoilleen

vain moottorin ollessa kytkettynä pois päältä ja

leikkuuterien ollessa pysähdyksissä.

1. Nosta suojaläppää ja ripusta ruohonkeruusäiliö

Täyttötason näyttö painuu ilmavirran vaikutuksesta

ruohonleikkuun aikana ylöspäin (

Kun ruohonkeruusäiliö on täynnä, täyttötason näyttö on

5b). Ruohonkeruusäiliö täytyy tyhjentää.

Ruohonkeruusäiliön tyhjennys

1. Nosta suojaläppää.

2. Poista ruohonkeruusäiliö pidikkeistä ja irrota se

vetämällä taaksepäin (

3. Tyhjennä ruohonkeruusäiliö.

4. Nosta suojaläppää ja ripusta ruohonkeruusäiliö

takaisin pidikkeisiin (

Jos leikkuuterissä tai kiinnitysosissa on irrallisia,

vaurioituneita tai kuluneita kohtia, laitetta ei saa

Suorita aine ennen käyttöönottoa silmämääräinen

Kamerasymboli seuraavilla sivuilla viittaa kuviin,

Leikkuukorkeuden säätö

Huomio - loukkaantumisvaara!

Säädä leikkuukorkeutta vain moottorin ollessa

kytkettynä pois päältä ja leikkuuterän ollessa

▪ Säädä aina kaikki pyörät samalle

▪ Leikkuukorkeuden säätö riippuu mallista.

1. Pidä keskuskorkeuden säädön painiketta

 Paina lyhyempää ruohoa varten

keskuskorkeuden säädön käsikahvaa alaspäin

 Vedä pitempää ruohoa varten keskuskorkeuden

säädön käsikahvaa ylöspäin (

 Keskuskorkeuden säädön taso näytetään

2. Vapauta painike halutussa leikkuukorkeudessa.

Akselisäätö tai keskussäätö (

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.

2. Työnnä vipua vasemmalle tai oikealle haluttuun

3. Anna vivun lukittua paikoilleen.

4. Kiinnitä huomiota kaikkien pyörien samaan

Yksittäispyörä-pikasäätö

1. Paina lukituksen avausvipu sivulle ja pidä se siinä.

2. Työnnä vipua vasemmalle tai oikealle haluttuun

3. Anna vivun lukittua paikoilleen.

4. Kiinnitä huomiota kaikkien pyörien samaan

Ruohonleikkuu ilman ruohonkeräyssäiliötä

Leikkaa ruohoa ilman ruohonkeräyssäiliötä vain,

jos suojaläpän kääntöjousi toimii.

Suojaläppää pidetään jousivoiman avulla

ruohonleikkurin rungolla. Leikattu ruoho heitetään siten

Silppuaminen silppuamislaitteella (lisävaruste)

Silputessa leikattua ruohoa ei kerätä, vaan se jää

ruohoon. Silppu suojaa maata kuivumiselta ja luovuttaa

Parhaat tulokset saavutetaan, kun ruohoa leikataan

säännöllisesti n. 2 cm verran. Vain nuori ruoho, jonka

lehtikudos on pehmeä, mätänee nopeasti.

 Ruohon korkeus ennen silppuamista:

 Ruohon korkeus silppuamisen jälkeen:

Mukauta askelnopeus silppuamiseen, älä kävele

Silppuamislaitteen asettaminen paikoilleen

Huomio - loukkaantumisvaara!

Aseta silppuamislaite paikoilleen tai poista se

vain moottorin ollessa kytkettynä pois päältä ja

leikkuuterien ollessa pysähdyksissä.

1. Irrota ruohonkeruusäiliö (

2. Nosta suojaläppää ja aseta silppuamislaite

Sen täytyy lukittua paikoilleen.

Jos silppuamislaite ei lukitu, se ja leikkuuterä

Silppuamislaitteen poistaminen

1. Nosta suojaläppää.

2. Avaa silppuamislaitteen lukitus (

3. Vedä silppuamislaite ulos (

Ruohonleikkuu sivuttaisella ulostulolla

Huomio - loukkaantumisvaara!

Irrota sivuttainen ulostulo ja asenna se paikoilleen

vain moottorin ollessa kytkettynä pois päältä ja

leikkuuterien ollessa pysähdyksissä.

Sivuttaisen ulostulon asettaminen paikoilleen

1. Poista ruohonkeruusäiliö ja aseta silppuamislaite

2. Käännä sivuttaisen ulostulon suojus ylös ja pidä

3. Aseta sivuttainen ulostulokanava paikoilleen

4. Sulje suojus hitaasti.

Suojus varmistaa, että sivuttainen ulostulokanava

Sivuttaisen ulostulon poistaminen

1. Käännä sivuttaisen ulostulon suojus ylös ja pidä

2. Poista sivuttainen ulostulo ja sulje suojus (

Kahvan korkeuden säätö (lisävaruste)

1. Pidä kaaresta kiinni ja avaa molemmat pidikkeet

2. Vie kaari haluttuun asentoon

Moottorin käynnistäminen

Huomio - myrkytysvaara!

Älä anna moottorin koskaan käydä suljetuissa

Huomio - loukkaantumisvaara!

Älä kallista laitetta käynnistettäessä.

▪ Käynnistä moottori vain, kun terä on asennettu

(terä toimii vastapainona)

▪ ÄLÄ käytä rikastinta tai sytytyspainiketta

käynnistäessäsi käyttölämpimän moottorin

▪ Älä muuta moottorin säädinasetuksiaFIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Manuaalinen käynnistys

kaasun kauko-ohjauksella, rikastimella

1. Aseta kaasuvipu asentoon max

2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) – Turvakaari ei lukitu paikoilleen.

3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen

sitten taas hitaasti kelautua takaisin (

4. Aseta moottorin lämpiämisen jälkeen (n. 15–20

sekuntia) kaasuvipu asentoon välillä

kaasun kauko-ohjauksella, ilman sytytyspainiketta/

1. Aseta kaasuvipu asentoon max (

2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) - Turvakaari ei lukitu paikoilleen.

3. Vedä käynnistysnarua ripeästi ulospäin ja anna sen

sitten taas hitaasti kelautua takaisin (

4. Aseta moottorin lämpiämisen jälkeen (n. 15–20

sekuntia) kaasuvipu asentoon välillä

 Älä käynnistä laitetta, jos ulostulokanavaa ei ole

suojattu yhdellä seuraavista osista:

 Paina käynnistyskytkintä erityisen varovasti,

valmistajan ohjeita noudattaen

 Varmista jalkojen riittävä etäisyys leikkuuteriin

 Käynnistä laite lyhyemmällä ruoholla

kaasun kauko-ohjauksella, sytytyspainikkeella ( 16)

1. Aseta kaasuvipu asentoon max ( 12/1).

2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin

15). Jos lämpötila on alle 10 °C, paina

sytytyspainiketta 5 kertaa.

3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) - Turvakaari ei lukitu paikoilleen.

4. Vedä käynnistysnarua ripeästi ulospäin ja anna sen

sitten taas hitaasti kelautua takaisin (

5. Heti kun moottori käy, aseta kaasuvipu halutulle

käyntinopeudelle asentoon välillä

Sähköinen käynnistys (lisävaruste)

Sähköinen käynnistys sytytyspainikkeella ( 13)

1. Aseta kaasuvipu asentoon "START" ( 13/1).

2. Paina sytytyspainiketta 3 kertaa, n. 2 sekunnin

15). Jos lämpötila on alle 10 °C, paina

sytytyspainiketta 5 kertaa.

3. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) – Turvakaari ei lukitu paikoilleen.

4. Käännä virta-avain virtalukossa kokonaan oikealle

5. Heti kun moottori käy, vapauta virta-avain (siirtyy

takaisin asentoon "0").

6. Aseta kaasuvipu haluttua moottorin käyntinopeutta

vastaavasti asentoon välillä min ja max.FIN

Sähkökäynnistys ilman sytytyspainiketta/rikastinta

2. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) – Turvakaari ei lukitu paikoilleen.

3. Käännä virta-avain virtalukossa kokonaan oikealle

4. Heti kun moottori käy, vapauta virta-avain (siirtyy

takaisin asentoon "0").

5. Aseta kaasuvipu haluttua moottorin käyntinopeutta

vastaavasti asentoon välillä min ja max.

Terän kytkentä (lisävaruste)

Terän kytkennän avulla voidaan leikkuuterä kytkeä päälle

ja pois päältä moottorin käydessä edelleen.

Leikkuuterän kytkentä päälle

1. Vedä turvakaarta yläkaareen päin ja pidä siitä kiinni

16) - Turvakaari ei lukitu paikoilleen.

2. Työnnö kytkinvipua itsestäsi poispäin (

- Leikkuuterä kytkeytyy päälle.

Leikkuuterän kytkentä pois päältä.

3. Vapauta turvakaari (

- Leikkuuterä kytkeytyy pois päältä.

- Kytkinvipu siirtyy lepoasentoon (

Moottorin sammuttaminen

Laite ilman terän kytkentää

1. Aseta kaasuvipu asentoon min (

2. Vapauta turvakaari (

- Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän

jälkeen, että moottori on pysähtynyt.

Laite terän kytkennällä

1. Vapauta turvakaari (

2. Aseta kaasuvipu asentoon min (

- Moottori kytkeytyy pois päältä.

Huomio, vakavien viiltohaavojen vaara!

Moottori voi jälkikäydä. Varmista poiskytkennän

jälkeen, että moottori on pysähtynyt.

Pyöräveto (lisävaruste) ( 20)

Kytke vaihteisto päälle vain moottorin käydessä.

Pyörävedon kytkeminen päälle

1. Paina vaihteiston kytkentäkaarta yläkaarta vasten ja

19) – Vaihteiston kytkentäkaari

ei lukitu paikoilleen.

- Pyöräveto kytkeytyy päälle.

Pyörävedon kytkeminen pois päältä

1. Vapauta vaihteiston kytkentäkaari (

- Pyöräveto kytkeytyy pois päältä.

Vario-vaihteisto (Speed Control) (lisävaruste)

Vario-vaihteiston avulla voidaan ruohonleikkurin

ajonopeutta säätää portaattomasti.

Käytä vipua vain moottorin käydessä.

Kytkentä ilman moottoria voi vaurioittaa

 Suurempaa nopeutta varten vedä vipua (

 Pienempää nopeutta varten vedä vipua (

Mukauta ajonopeus aina vallitseviin maanpinnan

ja ruohon ominaisuuksiin.FIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Käynnistysakun lataus (lisävaruste)

Käynnistysakku on huoltovapaa ja se latautuu

normaalisti ruohonleikkurin kautta.

Erityistapauksissa on käyttäjän ladattava akku:

 Ennen ruohonleikkurin ensimmäistä käyttöönottoa

 Jos akku on tyhjentynyt, ennen talven tuloa tai

pitempien seisokkien jälkeen (> 6 kuukautta)

3. Yhdistä akun kaapeli laturin kaapeliin (

4. Yhdistä laturi verkkovirtaan.

Verkkovirran jännitteen täytyy olla sama kuin laturin

Latausaika on n. 36 tuntia.

Käytä vain mukanatoimitettua alkuperäislaturia.

▪ Lataa käynnistysakku vain kuivassa, hyvin

tuuletetussa tilassa.

▪ Älä käytä ruohonleikkuria lataamisen aikana.

Leikkuuterien hiominen/vaihto

 Tylsät tai vaurioituneet leikkuuterät saa teroittaa/

uusia vain huoltopisteessä tai valtuutetussa

 Hiotut leikkuuterät täytyy tasapainottaa

Tasapainottamattomat terät aiheuttavat

voimakasta tärinää ja vaurioittavat

Ruohonleikkurin kallistaminen

Riippuen moottorin valmistajasta, täytyy:

 kaasuttajan/ilmansuodattimen osoittaa ylöspäin

 sytytystulpan osoittaa ylöspäin (

Noudata moottorin valmistajan käyttöohjetta!

Huomio - loukkaantumisvaara!

▪ Ennen kaikkia huolto- ja hoitotöitä on moottori

aina kytkettävä pois päältä ja sytytystulpan

pistoke irrotettava.

▪ Moottori voi jälkikäydä. Varmista poiskytkennän

jälkeen, että moottori on pysähtynyt.

▪ Leikkuuterään kohdistuvissa huolto- ja

hoitotöissä on aina käytettävä työkäsineitä!

 Tarkasta säännöllisesti ruohonkeruulaitteen toiminta

 Puhdista laite aina käytön jälkeen

 Älä suihkuta laitetta vedellä

Sisäänpäässyt vesi voi johtaa häiriöihin

(sytytysjärjestelmä, kaasutin)

 Tarkasta säännöllisesti, onko leikkuuterissä

 Vaihda aina vialliset äänenvaimentimetFIN

Huomio - räjähdysvaara!

Älä varastoi laitetta avotulen tai kuumien

esineiden läheisyyteen.

 Anna moottorin jäähtyä

 Käännä tilan säästämiseksi yläkaari alas ( 28)

 Varastoi laite kuivassa paikassa ja lasten ja

asiattomien henkilöiden ulottumattomissa

 Varastoi käynnistysakku niin, että se ei jäädy

 Lataa käynnistysakku uudelleen silloin tällöin

 Tyhjennä bensiinitankki

 Irrota sytytystulpan pistoke

Korjaustöitä saavat tehdä vain huoltopisteet ja

valtuutetut ammattikorjaamot.

Käyttöpyörän rasvaus

 Suihkuta vaihteistoakselissa oleva käyttöpyörä

silloin tällöin ruiskuöljyllä

Pyörävedon vaihteisto on huoltovapaa.

Moottoriöljyn vaihto

1. Aseta öljyn talteenottoa varten valmiiksi tähän

2. Anna öljyn valua täysin ulos öljyntäyttöaukon kautta

Huolehdi käytetyn öljyn asianmukaisesta

Suosittelemme jäteöljyn viemistä

suljetussa astiassa kierrätyskeskukseen tai

▪ kaataa viemäriin tai jätekaivoon

Ilmansuodattimen vaihto

 Noudata moottorin valmistajan ohjeita.

Sytytystulpan vaihto

 Noudata moottorin valmistajan ohjeita.

Pyöräveto (lisävaruste)

Bowden-vaijerin säätö

Jos pyörävetoa ei moottorin käydessä enää voi kytkeä

päälle tai päältä- pois, täytyy vastaava Bowden-vaijeri

Säädä Bowden-vaijeri vain moottorin ollessa

kytkettynä pois päältä.

1. Käännä säätöosaa Bowden-vaijerissa nuolen

2. Säädön tarkistamista varten käynnistä moottori ja

kytke pyöräveto päälle.

3. Jos pyöräveto ei vieläkään toimi, täytyy

ruohonleikkuri viedä huoltopisteeseen tai

valtuutettuun ammattikorjaamoon.

Käytöstä poistettuja laitteita, paristoja tai

akkuja ei saa hävittää kotitalousjätteiden

Pakkaus, laite ja lisävarusteet on valmistettu

kierrätyskelpoisista materiaaleista ja ne on hävitettävä

määräysten mukaisesti.FIN Alkuperäisen käyttöohjeen käännös

Bensiinikäyttöinen ruohonleikkuri

Ohjeita häiriöiden sattuessa

Terää ja moottoriakselia ei saa suoristaa.

Moottori ei käynnisty ▪ Täytä bensiiniä

▪ Aseta kaasuvipu asentoon "Käynnistys"

▪ Kytke rikastin päälle

▪ Paina moottorikytkimen kaarikahvaa yläkaareen päin

▪ Tarkasta sytytystulpat, vaihda tarvittaessa

▪ Puhdista ilmansuodatin

▪ Pyöritä niittoteriä vapaasti

▪ Lataa käynnistysakku

▪ Käynnistä jo leikatulla nurmikolla

Moottorin teho laskee ▪ Korjaa leikkuukorkeus

▪ Hio/vaihda niittoterät

▪ Puhdista ulostulokanava/runko

▪ Puhdista ilmansuodatin

▪ Vähennä työskentelynopeutta

Epäpuhdas leikkuutulos ▪ Hio/vaihda niittoterät

▪ Korjaa leikkuukorkeus

Ruohonkeruusäiliö ei täyty

▪ Korjaa leikkuukorkeus

▪ Anna ruohon kuivua

▪ Hio/vaihda niittoterät

▪ Puhdista ruohonkeruusäiliön ritilä

▪ Puhdista ulostulokanava/runko

Pyöräveto ei toimi ▪ Säädä Bowden-vaijeri

▪ Kiilahihna viallinen

▪ Ota yhteyttä asiakaspalvelun huoltokorjaamoon

▪ Likaa pyörävedossa, poista hammashihna ja vaihteisto

▪ Suihkuta vapaasti pyörivät osat (käyttöpyörä vaihteistoakselilla) öljyllä

Pyörät eivät pyöri vaihteiston

ollessa päällekytkettynä

▪ Kiristä pyörän ruuvit

▪ Pyöränapa viallinen

▪ Kiilahihna viallinen

▪ Ota yhteyttä asiakaspalvelun huoltokorjaamoon

Laite tärisee epätavallisen

▪ Tarkasta niittoterät

Jos ilmenneitä häiriöitä ei löydy tästä taulukosta tai jos et osaa itse korjata niitä, ota yhteyttä vastaavaan

asiakaspalveluumme.FIN

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana

valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun

voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien

edellytysten täyttyessä:

Takuu raukeaa seuraavissa tapauksissa:

 Laitetta käytetään asianmukaisesti

 Käyttöohjetta noudatetaan

 Laitteessa käytetään alkuperäisiä varaosia

 Laitetta on yritetty korjata

 Laitteeseen on tehty teknisiä muutoksia

 Laitetta on käytetty määräysten tai ohjeiden

vastaisella tavalla (esim. kaupalliseen tai

kunnallistekniseen tarkoitukseen)

 Maalivaurioita, jotka johtuvat normaalista kulumisesta

 Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX

 Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä

takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.

 Ammattitaitoinen tarkastus on aina tarpeen, jos:

 jos on ajettu esteeseen

 moottori yhtäkkiä pysähtyy

 vaihteisto on vaurioitunut

 kiilahihna on vaurioitunut

 jos terä on taipunut

 moottoriakseli on taipunut

EY-vaatimustenmukaisuusvakuutus

▪ Regulaatori seadistusi ei tohi mootoril muuta

Tasshammasratta määrimine
