MODE D'EMPLOI Powerline 5204 VS AL-KO

nepieciešams iztukšot.

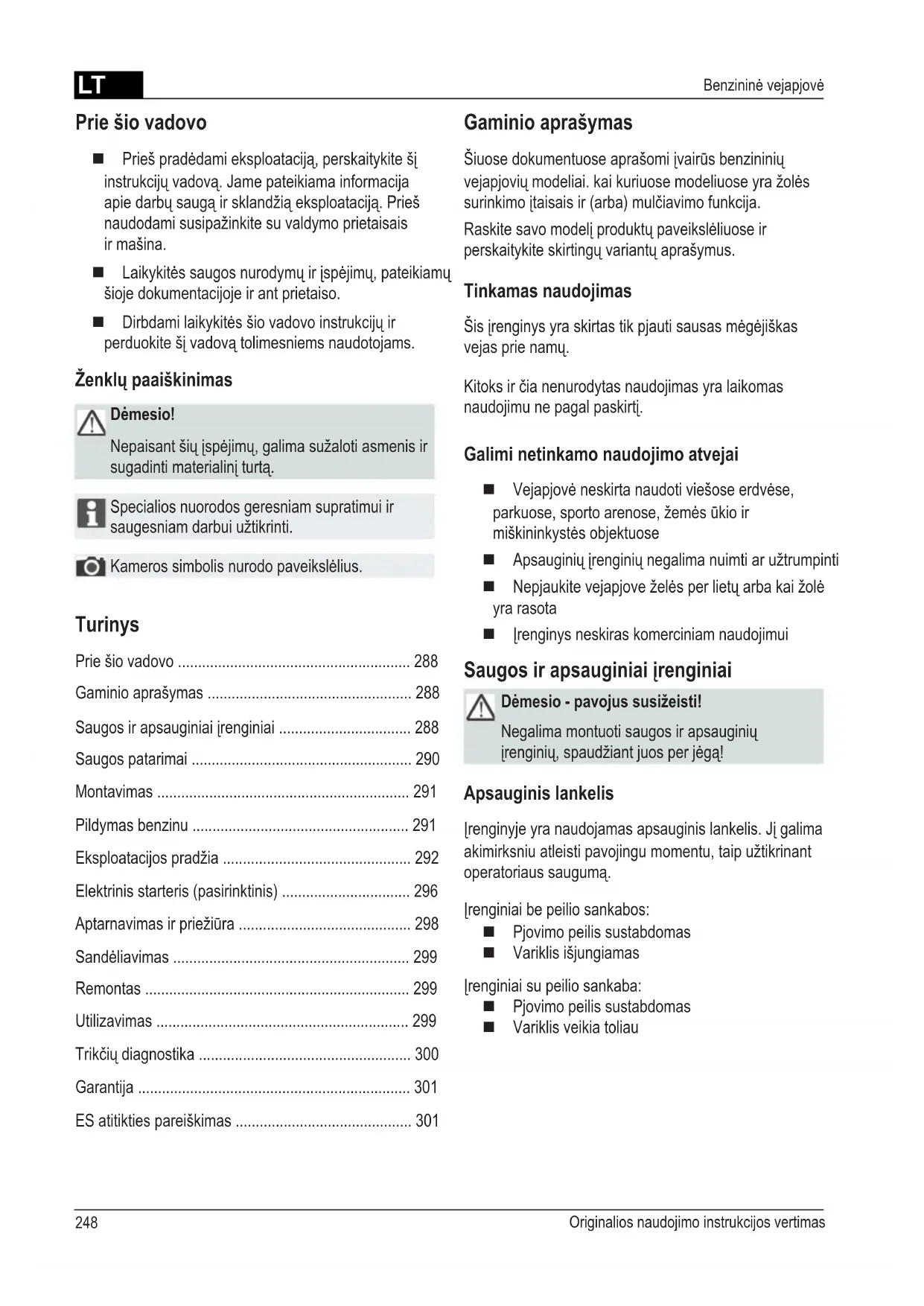

 skatīt montāžas instrukcijuLT Originalios naudojimo instrukcijos vertimas

Prie šio vadovo 288

Gaminio aprašymas 288

Saugos ir apsauginiai įrenginiai 288

Saugos patarimai 290

Eksploatacijos pradžia 292

Elektrinis starteris (pasirinktinis) 296

Aptarnavimas ir priežiūra 298

Trikčių diagnostika 300

ES atitikties pareiškimas 301

 Prieš pradėdami eksploataciją, perskaitykite šį

instrukcijų vadovą. Jame pateikiama informacija

apie darbų saugą ir sklandžią eksploataciją. Prieš

naudodami susipažinkite su valdymo prietaisais

 Laikykitės saugos nurodymų ir įspėjimų, pateikiamų

šioje dokumentacijoje ir ant prietaiso.

 Dirbdami laikykitės šio vadovo instrukcijų ir

perduokite šį vadovą tolimesniems naudotojams.

Nepaisant šių įspėjimų, galima sužaloti asmenis ir

sugadinti materialinį turtą.

Specialios nuorodos geresniam supratimui ir

saugesniam darbui užtikrinti.

Kameros simbolis nurodo paveikslėlius.

Šiuose dokumentuose aprašomi įvairūs benzininių

vejapjovių modeliai. kai kuriuose modeliuose yra žolės

surinkimo įtaisais ir (arba) mulčiavimo funkcija.

Raskite savo modelį produktų paveikslėliuose ir

perskaitykite skirtingų variantų aprašymus.

Šis įrenginys yra skirtas tik pjauti sausas mėgėjiškas

Kitoks ir čia nenurodytas naudojimas yra laikomas

naudojimu ne pagal paskirtį.

Galimi netinkamo naudojimo atvejai

 Vejapjovė neskirta naudoti viešose erdvėse,

parkuose, sporto arenose, žemės ūkio ir

miškininkystės objektuose

 Apsauginių įrenginių negalima nuimti ar užtrumpinti

 Nepjaukite vejapjove želės per lietų arba kai žolė

 Įrenginys neskiras komerciniam naudojimui

Saugos ir apsauginiai įrenginiai

Dėmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginių

įrenginių, spaudžiant juos per jėgą!

Įrenginyje yra naudojamas apsauginis lankelis. Jį galima

akimirksniu atleisti pavojingu momentu, taip užtikrinant

operatoriaus saugumą.

Įrenginiai be peilio sankabos:

 Pjovimo peilis sustabdomas

 Variklis išjungiamas

1 Starterio trosas 9 Pjovimo aukščio reguliatorius*

2 Paleidimas, sustabdymas* 10 Peilio sankaba*

3 Ratų pavara* 11 Kintamo greičio pavara*

4 Apsauginis lankelis 12 Naudojimo instrukcija

5 Ergonomiško pjovimo aukščio reguliatorius* 13 Žolės išmetimo įtaisas*

6 Pripildymo lygio rodiklis* 14 Užsikimšimo sklendė*

7 Išmetimo angos dangtelis* 15 Mulčiavimo priedas*

8 Žolės surinkimo talpa* 16

Simboliai ant prietaisų

Dirbkite ypač atsargiai.

Prieš atlikdami darbus su pjovimo

mechanizmu atjunkite degimo žvakės

Prieš eksploataciją perskaitykite naudojimo

Atjunkite variklio stabdį.

Saugokitės, kad į darbo zoną neįeitų pašalinių

Įjunkite ratų pavarą.

Saugokite rankas ir kojas nuo peilių!

Nuotolinio degalų padavimo įjungimas ir

Laikykitės saugaus atstumo.

Išmetimo angos dangtelis

Išmetimo angos dangtelis apsaugo nuo išsviedžiamų kietų daiktų.LT Originalios naudojimo instrukcijos vertimas

Naudokite tik techniškai tvarkingą prietaisą!

Dėmesio - pavojus susižeisti!

Negalima montuoti saugos ir apsauginių

įrenginių, spaudžiant juos per jėgą!

Dėmesio - gaisro pavojus!

Nelaikykite įrenginio su pilnu baku pastatuose,

kuriuose nuo benzino garų kontakto su elektros

kibirkštimi gali kilti gaisras!

Ant variklio, išmetamosios angos,

akumuliatoriaus dėžės, plastikinio bako neturi

būti benzino, alyvos ir kitų nešvarumų.

 Saugokitės, kad į darbo zoną neįeitų pašalinių

 Įrenginio vairuotojas ar naudotojas yra atsakingas

už kitų asmenų sužeidimus ir nuosavybės sugadi-

 Vaikams ar kitiems asmenims, kurie nėra

susipažinę su naudojimo instrukcija, prietaisą

 Laikykitės vietinių reikalavimų dėl minimalaus su

įrenginiu dirbančio asmens amžiaus

 Nedirbkite su prietaisu, veikiami alkoholio,

narkotinių medžiagų ar vaistų

 Vilkėkite tinkama darbine apranga

 visada stovėkite saugiai

 visada pjaukite skersai kampo, ne aukštyn ir

 nepjaukite statesniu nei 20° kampu

 ypatingas dėmesys atkreiptinas sukant

 Dirbkite tik esant pakankamai natūraliam ar dirbtini-

 Saugokite, kad kūnas, galūnės ar drabužiai

nepatektų į pjovimo zoną

 Laikykitės šalyje galiojančių darbo valandų

 Nepalikite paruošto naudoti įrenginio be priežiūros

 Pjaukite tik aštriu peiliu

 Naudokite įrenginį su nepažeistais apsauginiais

įrenginiais ir apsaugomis

 Nenaudokite įrenginio be sumontuotų apsauginių

įrenginių (pvz., išmetimo angos dangtelio, žolės

 Prieš dirbdami su įrenginiu kiekvieną kartą patikrin-

kite, ar jis nėra pažeistas, pažeistas dalis pakeiskite

prieš tolimesnį įrenginio naudojimą

 Išjunkite variklį, palaukite, kol įrenginys sustos, ir

atjunkite degimo žvakės kištuką

 palikdami įrenginį

 po susidūrimo su kliūtimi

 prieš pašalindami kliūtį

 prieš valydami užsikimšusius komponentus

 po kontakto su pašaliniu objektu

 kai atsiranda prietaiso gedimų ir neįprastų

Patikrinkite, ar žoliapjovė nėra pažeista, ir jei

aptikote pažeidimų, prieš dirbdami su žoliapjove

toliau atlikite reikalingus remonto darbus.

 Prijunkite degimo žvakės kištuką ir užveskite variklį

 pašalinę gedimą (žr. gedimų lentelę) ir patikrinę

 po įrenginio valymo

 Atidžiai apžiūrėkite visą būsimą darbinę zoną ir

pašalinkite pašalinius objektus

 Atidžiai atlikite posūkius su žoliapjove, nesipainio-

kite jos kelyje traukdami ją į save

 Nepjaukite tiesiai ant kliūčių

(pvz., važiuodami per šakas, šaknis)

 Nupjautą žolę išpilkite iš talpos tik išjungę variklį

Papildomi simboliai ant įrenginių su elektriniu

Dėmesio! Elektros smūgio pavojus.

Saugokite laidus nuo peilių.

Prieš atliekant priežiūros darbus arba pažeidus

laidą, visada reikia ištraukti įrenginį iš tinklo.LT

Laikykitės pridedamos montavimo instrukcijos.

Galima naudoti tik iki galo sumontuotą prietaisą.

 Atjunkite pjovimo peilį / variklį, kai važiuojate ne per

 Nekelkite ir neneškite įrenginio su veikiančiu varikliu

 Pildydami įrenginį benzinu ar alyva nevalgykite ir

 Nekvėpuokite benzino garais

 Naudokite prietaisą ėjimo greičiu

 Prieš naudojimą būtina įsitikinti, kad tvirtai laikosi

veržlės, varžtai ir sraigtai

Prieš pradėdami įrenginio eksploataciją pripilkite į baką

Įspėjimas - nudegimo pavojus!

Benzinas ir alyva yra itin degūs!

Visada laikykitės pridedamos variklio gamintojo

naudojimo instrukcijos.

Reikalingi eksploataciniai priedai

Nepalikite veikiančio variklio uždaroje patalpoje.

Pavojus apsinuodyti!

 Benziną ir alyvą laikykite tik tam pritaikytose talpose

 Benziną ir alyvą išpilkite ir pildykite tik tada, kai

 Nepilkite benzino ar alyvos, kai įrenginio variklis

 Nepripilkite per daug (benzinas neturi bėgti iš bako)

 Pildami benziną nerūkykite

 Neatsukite benzino bako dangtelio, kai variklis

veikia arba yra karštas

 Pažeistą baką ar jo dangtelį iš karto pakeiskite

 Visada tvirtai užsukite bako dangtelį

 Kai benzinas baigėsi:

 Nepaleiskite variklio

 Atjunkite degimo žvakės kištuką

 Nuvalykite įrenginį

 Kai baigėsi variklio alyva:

 Nepaleiskite variklio

 Ištekėjusią variklio alyvą iššluostykite

šluostėmis ir tinkamai išmeskite

 Nuvalykite įrenginį

 neišmeskite kartu su buitinėmis atliekomis

 nepilkite į kanalizaciją, nutekamuosius

vamzdžius ar ant žemės

Rekomenduojame seną alyvą uždaroje talpoje atiduoti

į perdirbimo centrą arba klientų aptarnavimo tarnybai

perdirbti arba tinkamai utilizuoti.

1. Atsukite bako dangtelį ir padėkite švarioje vietoje.

2. Per piltuvėlį pripilkite benzino.

3. Tvirtai užsukite bako dangtelį ir nuvalykite sritį

Pripilkite variklio alyvos

1. Atsukite alyvos talpos dangtelį ir padėkite švarioje

2. Per piltuvėlį pripilkite variklio alyvos.

3. Tvirtai užsukite talpos dangtelį ir nuvalykite sritį

aplink angą.LT Originalios naudojimo instrukcijos vertimas

Žoliapjovės su žolės surinkimo talpa

Dėmesio - pavojus susižeisti!

Nuimkite ir uždėkite žolės surinkimo talpą tik

išjungę variklį ir sustojus peiliams.

1. Pakelkite išmetimo angos dangtelį ir įstatykite žolės

surinkimo talpą į laikiklį (

Pripildymo lygio rodiklis

Pjaunant žolę, oro srovė pamažu kelia pripildymo lygio

Kai žolės surinkimo talpa prisipildo, pripildymo lygio

rodiklis ant dėžės atsiduria ties padėtim (

surinkimo talpą reikia ištuštinti.

Ištuštinkite žolės surinkimo talpą

1. Pakelkite išmetimo angos dangtelį.

2. Pakelkite žolės surinkimo talpą aukštyn ir nuimkite,

3. Ištuštinkite žolės surinkimo talpą.

4. Pakelkite išmetimo angos dangtelį ir vėl įstatykite

žolės surinkimo talpą į laikiklį (

Eksploatacijos pradžia

Negalima įrenginio naudoti, jei yra atsipalaidavę,

pažeisti arba nusidėvėję peiliai ar tvirtinimai!

Prieš kiekvieną įrenginio paleidimą jį vizualiai

Kameros simbolis tolimesniuose puslapiuose

naudojamas kaip nuoroda į paveikslėlius 4–7 psl.

Pjovimo aukščio nustatymas

Dėmesio - pavojus susižeisti!

Pjovimo aukštį nustatykite tik išjungę variklį ir

▪ Ratus visada nustatykite į vienodą aukštį.

▪ Aukščio nustatymo galimybės atskiruose

modeliuose gali skirtis.

Centrinis nustatymas (

1. Laikykite nuspaudę centrinio aukščio nustatymo

 Norėdami pjauti žolę žemiau, paspauskite

centrinio aukščio nustatymo rankenėlę žemyn

 Norėdami pjauti žolę aukščiau, patraukite

centrinio aukščio nustatymo rankenėlę aukštyn

 Bus rodoma centrinio aukščio nustatymo

2. Atleiskite mytuką, nustatę norimą pjovimo aukštį.

Ašies nustatymas arba centrinis nustatymas

1. Norėdami reguliuoti šoninį nustatymą, paspauskite

ir laikykite svirtį.

2. Patraukdami svirtį į kairę arba į dešinę, nustatykite

norimą pjovimo aukštį.

3. Įstatykite svirtį į griovelį ir užksuokite.

4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Atskiro rato padėties arba ašies reguliavimas (

1. Norėdami reguliuoti šoninį nustatymą, paspauskite

ir laikykite svirtį.

2. Patraukdami svirtį į kairę arba į dešinę, nustatykite

norimą pjovimo aukštį.

3. Įstatykite svirtį į griovelį ir užksuokite.

4. Patikrinkite, kad visi ratai būtų nustatyti vienodai.

Žoliapjovės be žolės surinkimo talpos

Be žolės surinkimo talpos pjaukite tik su tinkamai

veikiančia išmetimo angos dangtelio spyruokle.

Išmetimo angos dangtelis ant žoliapjovės korpuso

dedamas naudojant spyruoklių jėgą. Taip nupjauta žolė

yra išmetama tik į apačią žemyn.LT

Mulčiavimas (pasirinktinis)

Mulčiuojant nupjauta žolė nesurenkama, o

paskleidžiama ant žemės. Mulčias saugo žemę nuo

perdžiūvimo ir aprūpina ją maistingomis medžiagomis.

Geriausius rezultatus pasieksite reguliariai nupjaudami

žolę iki maždaug 2 cm aukščio. Greitai perpūva tik jauna

žolė su šviežiais drėgnais lapais.

 Žolės aukštis prieš mulčiavimą: maks. 8 cm

 Žolės aukštis po mulčiavimo: apie 4 cm

Pritaikykite juidėjimo greitį, kad jis nebūtų per

greitas mulčiavimui.

Uždėkite mulčiavimo priedą

Dėmesio - pavojus susižeisti!

Mulčiavimo priedą sumontuokite ir nuimkite tik

išjungę variklį ir sustojus peiliams.

1. Nuimkite žolės surinkimo talpą (

2. Pakelkite išmetimo angos dangtelį ir sumontuokite

išmetimo šachtoje mulčiavimo priedą (

Įrenginys turi tinkamai užsiksuoti.

Jei mulčiavimo priedas tinkamai neužsiksuoja,

galima pažeisti mulčiavimo priedą ir peilius.

Nuimkite mulčiavimo priedą

1. Pakelkite išmetimo angos dangtelį.

2. Atkabinkite mulčiavimo priedą (

3. Ištraukite mulčiavimo priedą (

Žoliapjovės su šoniniu išmetimu (pasirinktiniu)

Dėmesio - pavojus susižeisti!

Nuimkite ir uždėkite šoninio išmetimo priedą tik

išjungę variklį ir sustojus peiliams.

Uždėkite šoninio išmetimo priedą

1. Nuimkite žolės surinkimo talpą ir įstatykite

2. Įstatykite ir užksuokite šoninio išmetimo priedą

3. Įstatykite šoninio išmetimo kanalą (

4. Lėtai uždarykite dangtelį.

Dangtelis apsaugo šoninį išmetimo kanalą nuo

Nuimkite šoninio išmetimo priedą

1. Įstatykite ir užksuokite šoninio išmetimo priedą

2. Nuimkite šoninio išmetimo priedą ir uždarykite

Nustatykite rankenos aukštį (pasirinktinai)

Spaustukų nustatymas

1. Laikydami rėmą, atleiskite abu spaustukus

2. Nustatykite rėmą į norimą padėtį

3. Užspauskite spaustukus.

Dėmesio - pavojus apsinuodyti!

Nepalikite veikiančio variklio uždaroje patalpoje.

Dėmesio - pavojus susižeisti!

Užvesdami įrenginį jo nepakreipkite.

▪ Užveskite variklį tik su sumontuotu peiliu

(peilis veikia kaip inercinė masė)

▪ Užvesdami jau šiltą variklį, NENAUDOKITE

droselio arba mygtuko

▪ Nekoreguokite variklio nustatymųLT Originalios naudojimo instrukcijos vertimas

Paleidimas rankiniu būdu

su nuotoliniu kuro valdikliu, su droseliu

1. Nustatykite kuro svirtelę į padėtį

2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

16) – apsauginis lankelis

3. Lengvai patraukite starterio trosą ir tada lėtai vėl

leiskite jam susivynioti (

4. Varikliui įšilus (po maždaug 15–20 sek.) nustatykite

kuro svirtelę į padėtį tarp min ir max.

su nuotoliniu kuro valdikliu, be reguliatoriaus /

1. Nustatykite kuro svirtelę į padėtį max (

2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

16) – apsauginis lankelis

3. Lengvai patraukite starterio trosą ir tada lėtai vėl

leiskite jam susivynioti (

4. Varikliui įšilus (po maždaug 15–20 sek.) nustatykite

kuro svirtelę į padėtį tarp min ir max.

 Neužveskite variklio, kai išmetimo kanalas nėra

apdengtas tokiomis detalėmis:

 Žolės surinkimo talpa

 Išmetimo angos dangtelis

 Mulčiavimo priedas

 Labai atsargiai paspauskite paleidimo jungiklį,

laikydamiesi gamintojo instrukcijų

 Stovėkite saugiu atstumu nuo peilių mechanizmo ir

 Užveskite įrenginį pastatytą ant mažos žolės

su nuotoliniu kuro valdikliu, su reguliatoriumi ( 16)

1. Nustatykite kuro svirtelę į padėtį max ( 12/1).

2. 3 kartus paspauskite reguliatoriaus mygtuką kas

maždaug 2 sekundes (

15). Jei temperatūra

yra žemesnė negu 10 °C, reguliatoriaus mygtuką

paspauskite 5 kartus.

3. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

16) – apsauginis lankelis

4. Lengvai patraukite starterio trosą ir tada lėtai vėl

leiskite jam susivynioti (

5. Kai variklis užsiveda, nustatykite kuro svirtelę į

norimą padėtį tarp min ir max.

Elektrinis starteris (pasirinktinis)

Elektrinis starteris su reguliatoriumi ( 13)

1. Nustatykite kuro svirtelę į padėtį

2. 3 kartus paspauskite reguliatoriaus mygtuką kas

maždaug 2 sekundes (

15). Jei temperatūra

yra žemesnė negu 10 °C, reguliatoriaus mygtuką

paspauskite 5 kartus.

3. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

16) – apsauginis lankelis

4. Degimo raktelį spynelėje pasukite iki galo į dešinę

5. Kai variklis užsiveda, atleiskite degimo raktelį (jis vėl

atšoka į padėtį „0“).

6. Nustatykite novimas variklio apsukas į padėtį tarp

1. Nustatykite kuro svirtelę į padėtį „START“ (

2. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

16) – apsauginis lankelis

3. Degimo raktelį spynelėje pasukite iki galo į dešinę

4. Kai variklis užsiveda, atleiskite degimo raktelį (jis vėl

atšoka į padėtį „0“).

5. Nustatykite novimas variklio apsukas į padėtį tarp

Peilio sankaba (pasirinktinė)

Su peilio sankaba galima įjungti ir išjungti peilio sankabos

mechanizmą varikliui veikiant be pertrūkių.

Įjunkite peilio sankabą

1. Pritraukite ir laikykite pritrauktą prie viršutinio rėmo

- Įjungiama peilio sankaba.

Išjunktie peilio sankabą

3. Paleiskite apsauginį langelį (

- Peilio sankaba išjungiama.

- Sankabos svirtis atšoka į laukimo padėtį (

1. Nustatykite kuro svirtelę į padėtį min (

2. Paleiskite apsauginį langelį (

- Variklis išsijungia.

Dėmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjungę

palaukite, kol variklis visiškai sustos.

Prietaisas su peilio sankaba

1. Paleiskite apsauginį langelį (

2. Nustatykite kuro svirtelę į padėtį min (

- Variklis išsijungia.

Dėmesio - pavojus sunkiai susižaloti!

Variklis gali dar suktis po išjungimo. Išjungę

palaukite, kol variklis visiškai sustos.

Ratų pavara (pasirinktinė) ( 20)

Prijunkite tik prietaisus su veikiančiu varikliu.

Įjunkite ratų pavarą

1. Prispauskite ir laikykite pavaros apsauginį lankelį

prie viršutinio rėmo (

19) – apsauginis lankelis

- Įjungiama ratų pavara.

Išjunkite ratų pavarą

1. Paleiskite apsauginį lankelį (

- Ratų pavara išjungiama.

Kintamo greičio pavara (greičio kontrolė)

Su kintamo greičio pavara galima reguliuoti žoliapjovės

Svirtį nuspauskite tik veikiant varikliui.

Įjungus ją be variklio pavaros galima sugadinti

 Norėdami padidinti greitį, svirtį (

 Norėdami sumažinti greitį, svirtį (

Važiavimo greitis visada turi būti tinkamas pagal

paviršių, ant kurio judama, ir pjaunamos žolės

aukštį.LT Originalios naudojimo instrukcijos vertimas

Starterio akumuliatoriaus įkrovimas

Starterio akumuliatoriui priežiūra nereikalinga ir

paprastai jis įsikrauna žoliapjovei veikiant.

Prireikus galima įkrauti akumuliatorių ir atskirai:

 Prieš pradėdami žoliapjovės eksploataciją

 Prieš įkrovimą, po žiemos sezono arba ilgo

prastovos laiko (> 6 mėn.)

1. Išimkite įkroviklį iš akumuliatoriaus dėžutės.

2. Atjunkite akumuliatoriaus laidą nuo variklio laido

3. Sujunkite akumuliatoriaus laidą su įkroviklio laidu

4. Įjunkite įkroviklį į elektros lizdą.

Tinklo įtampa turi atitikti įkroviklio darbinę įtampą.

Įkrovimas trunka maždaug 36 val.

Naudokite tik originalų įkroviklį.

▪ Starterio akumulatorių laikykite tik sausoje gerai

vėdinamoje patalpoje.

▪ Įkrovimo metu žoliapjovės nenaudokite.

Pakeiskite arba pagaląskite peilius

 Atbukusius arba pažeistus pjovimo peilius pagaląsti

ar pakeisti gali tik įgalioto aptarnavimo centro

 Pagaląsti peiliai turi būti subalansuoti

Nesubalansuoti peiliai smarkiai vibruoja ir gali

sugadinti žoliapjovę.

Paverskite žoliapjovę

Priklausomai nuo variklio gamintojo, gali reikėti paversti

žoliapjovę taip, kad:

 kuro padavimo linija ir oro ltras būtų atkreipti

 degimo žvakės būtų atkreiptos aukštyn (

Laikykitės variklio gamintojo naudojimo

Aptarnavimas ir priežiūra

Dėmesio - pavojus susižeisti!

▪ Prieš atlikdami visus priežiūros ir aptarnavimo

darbus visada išjunkite variklį ir atjunkite

degimo žvakės kištuką.

▪ Variklis gali dar suktis po išjungimo. Išjungę

palaukite, kol variklis visiškai sustos.

▪ Atlikdami priežiūros ir aptarnavimo darbus,

visada mūvėkite darbines pirštines!

 Reguliariai tikrinkite, ar tinkamai veikia ir

nenusidėvėjo žolės surinkimo mechanizmas

 Po kiekvieno naudojimo prietaisą išvalykite

 Nepurkškite ant prietaiso vandens

Patekęs į vudų vanduo gali sugadinti prietaisą

(žvakės ar dujų padavimo mechanizmą)

 Reguliariai tikrinkite peilį, ar jis nepažeistas

 Iš karto pakeiskite pažeistą buferįLT

Neišmeskite nebenaudojamo prietaiso,

akumuliatorių ir baterijų su buitinėmis

Prietaisą, pakuotę ir priedus, kurie yra pagaminti iš

perdirbamų medžiagų, atiduokite perdirbti.

Dėmesio - sprogimo pavojus!

Nelaikykite prietaiso prie atviros liepsnos ar

 Leiskite varikliui atvėsti

 Nuleiskite viršutinį rėmą, kad žoliapjovė užimtų

 Prietaisą laikykite taip, kad prie jo neprieitų vaikai ir

 Starterio akumuliatorių padėkite taip, kad jis

 Laikas nuo laiko įkraukite starterio akumuliatorių

 Ištuštinkite benzino baką

 Atjunkite degimo žvakės kištuką

Remonto darbus gali atlikti tik įgaliotas aptarnavimo

centro specialistas ar remonto įmonė.

Sutepkite pavaros krumpliaratį

 Laikas nuo laiko sutepkite alyva pavaros

Rato pavarai priežiūros nereikia.

Pakeiskite variklio alyvą

1. Alyvai išleisti skirtas specialus laikiklis.

2. Išleiskite arba išsiurbkite visą alyvą per alyvos

Panaudotą variklio alyvą utilizuokite tik

laikydamiesi aplinkosaugos reikalavimų!

Rekomenduojame seną alyvą uždaroje

talpoje atiduoti į perdirbimo centrą arba klientų

aptarnavimo tarnybai perdirbti arba tinkamai

▪ neišmeskite kartu su buitinėmis atliekomis

▪ nepilkite į kanalizaciją, nutekamuosius

▪ nepilkite ant žemės

Pakeiskite oro ltrą

 Laikykitės variklio gamintojo nuorodų.

Pakeiskite degimo žvakes

 Laikykitės variklio gamintojo nuorodų.

Rato pavara (pasirinktinė)

Nustatykite droselio laidą

Jei veikiant varikliui rato pavaros įjungti ar išjungti

negalima, reikia pareguliuoti atitinkamą droselio laidą.

Droselio laidą galima reguliuoti tik išjungus variklį.

1. Pasukite reguliatoriaus mechanizmą rodyklės

2. Patikrinkite, ar ratų pavara veikia, įjungdami variklį

3. Jei ratų pavara vis tiek neveikia, žoliapjovę

atiduokite remontuoti įgaliotam aptarnavimo

specialistui.LT Originalios naudojimo instrukcijos vertimas

Peilio ir variklio veleno reguliuoti negalima.

Variklis neužsiveda ▪ Pripilkite benzino

▪ Nustatykite kuro svirtelę į padėtį „Start“

▪ Variklio apsauginį lankelį pakelkite prie viršutinio rėmo

▪ Patikrinkite degimo žvakes, prireikus pakeiskite

▪ Išvalykite oro ltrą

▪ Patikrinkite, kad laisvai suktųsi peiliai

▪ Įkraukite starterio akumuliatorių

▪ Užveskite prietaisą ant nupjautos žolės

Nepalaikomos variklio

▪ Pareguliuokite pjovimo aukštį

▪ Pagaląskite arba pakeiskite pjovimo peilį

▪ Išvalykite išmetimo kanalą ir korpusą

▪ Išvalykite oro ltrą

▪ Pareguliuokite darbinį greitį

Pjaunama nešvariai ▪ Pagaląskite arba pakeiskite pjovimo peilį

▪ Pareguliuokite pjovimo aukštį

Neužsipildo žolės surinkimo

▪ Pareguliuokite pjovimo aukštį

▪ Leiskite žolei išdžiūti

▪ Pagaląskite arba pakeiskite pjovimo peilį

▪ Išvalykite žolės surinkimo talpos groteles

▪ Išvalykite išmetimo kanalą ir korpusą

Neveikia ratų pavara ▪ Pareguliuokite droselio laidą

▪ Pažeistas pleištinis diržas

▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę

▪ Nuvalykite purvą nuo ratų pavaros, pleištinių diržų ir pavaros

▪ Sutepkite alyva judančias dalis (pavaros krumpliaratį ant pavaros veleno)

Įjungus pavadą, nesisuka

▪ Priveržkite ratų varžtus

▪ Pažeista rato stebulė

▪ Pažeistas pleištinis diržas

▪ Kreipkitės į kientų aptarnavimo ir remonto dirbtuvę

Prietaisa neįprastai stipriai

▪ Patikrinkite žoliapjovės peilius

Jei gedimų nėra nurodytų šioje lentelėje arba negalite patys jų pašalinti, prašome kreiptis į mūsų

kompetentingą klientų aptarnavimo skyrių.LT

Mes pašalinsime gamintojo klaidas arba medžiagų trūkumus garantiniu dviejų metų laikotarpiu, savo nuožiūra, arba

pataisydami, arba pakeisdami prietaisą. Garantinis laikotarpis pradedamas skaičiuoti nuo pirkimo datos, garantija

galioja toje šalyje, kurioje prietaisas buvo nupirktas.

Mūsų garantija galioja tokiais atvejais: Garantija nebegalioja tokiais atvejais:

 Kai prietaisas naudojamas pagal instrukciją

 Laikomasi naudojimo vadovo instrukcijų

 Naudojamos originalios atsarginės dalys

 Klientas bando pats remontuoti prietaisą

 Prietaisas yra techniškai modikuotas

 Prietaisas naudojamas ne pagal paskirtį

(pvz., naminiams arba buitiniams poreikiams)

 Gedimų dėl įprasto nusidėvėjimo

 Keičiamų detalių, kurios yra pažymėtos ženklais XXX XXX

 Variklių - jiems galioja atskiros jų gamintojų instrukcijos

Garantiniu atveju su šia garantijos kortele ir pirkimo įrodymu prašome kreiptis į pardavėją arba artimiausią mūsų

įgaliotą remonto dirbtuvę. Ši garantija neapriboja pardavėjo atsakomybės pirkėjo prietaiso atžvilgiu.

 Profesionalų patikrinimą visada reikia patikrinti:

 staiga išsijungus varikliui

 jei pažeista pavara

 jei pažeisti pleištiniai diržai

 jei išlinkęs peilis

 jei išlenktas variklio velenas

ES atitikties pareiškimas

 žr. montavimo instrukcijąRUS
