MANUALE UTENTE Powerline 5204 VS AL-KO
Consulte o manual de instruções de montagemI Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
Riguardo questo manuale 92
Descrizione del prodotto 92
Dispositivi di sicurezza e di protezione 92
Avvertenze di sicurezza 94
Rifornimento di carburante 95
Messa in funzione 96
Avvio elettrico (opzione) 100
Aiuto per la risoluzione dei malfunzionamenti
Dichiarazione di conformità CE 105

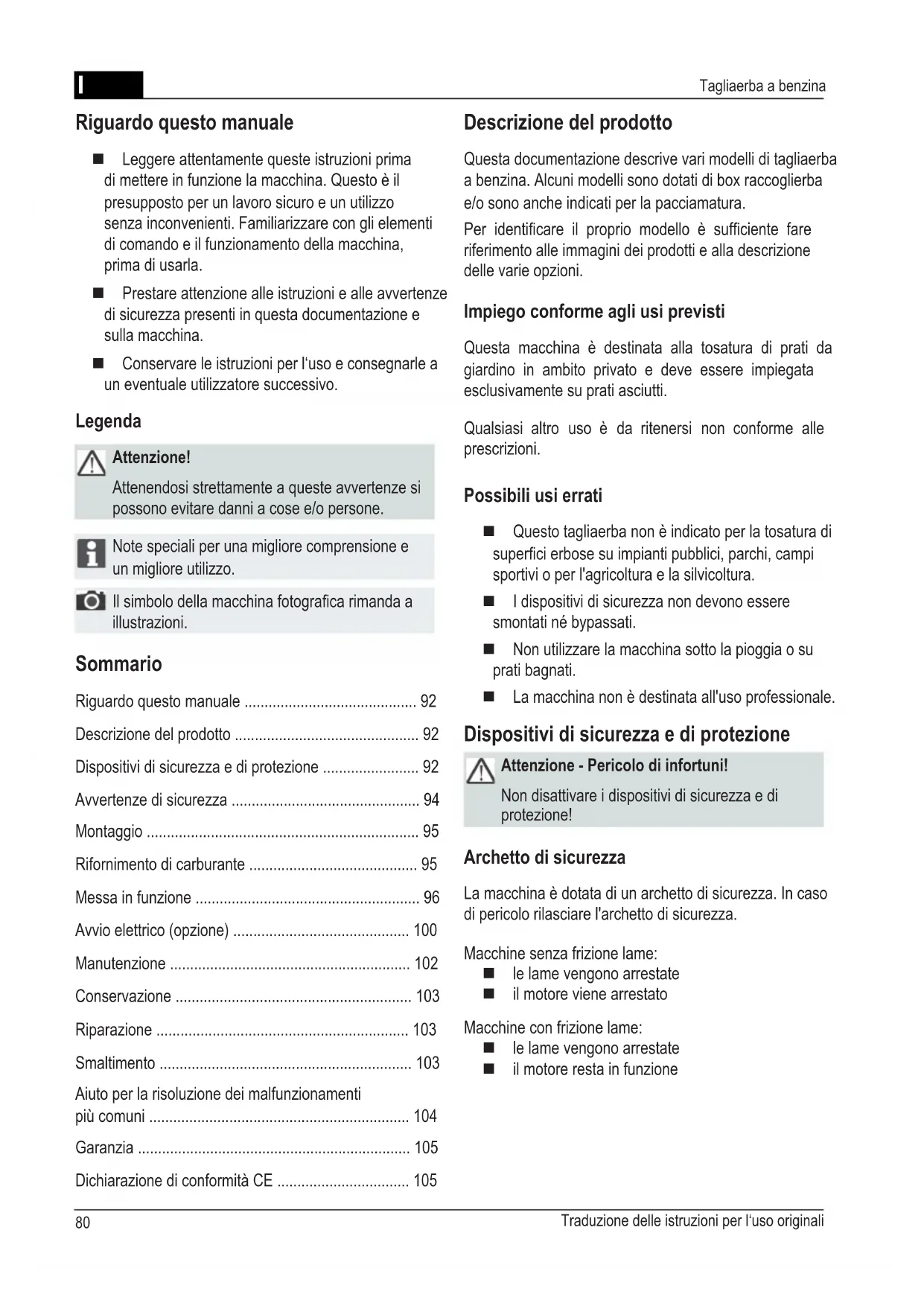

Riguardo questo manuale
Leggere attentamente queste istruzioni prima
di mettere in funzione la macchina. Questo è il
presupposto per un lavoro sicuro e un utilizzo
senza inconvenienti. Familiarizzare con gli elementi
di comando e il funzionamento della macchina,
Prestare attenzione alle istruzioni e alle avvertenze
di sicurezza presenti in questa documentazione e
Conservare le istruzioni per l‘uso e consegnarle a
un eventuale utilizzatore successivo.
Attenendosi strettamente a queste avvertenze si
possono evitare danni a cose e/o persone.
Note speciali per una migliore comprensione e
un migliore utilizzo.
Il simbolo della macchina fotograca rimanda a
Descrizione del prodotto
Questa documentazione descrive vari modelli di tagliaerba
a benzina. Alcuni modelli sono dotati di box raccoglierba
e/o sono anche indicati per la pacciamatura.
Per identicare il proprio modello è sufciente fare
riferimento alle immagini dei prodotti e alla descrizione
delle varie opzioni.
Impiego conforme agli usi previsti
Questa macchina è destinata alla tosatura di prati da
giardino in ambito privato e deve essere impiegata
esclusivamente su prati asciutti.
Qualsiasi altro uso è da ritenersi non conforme alle
Possibili usi errati
Questo tagliaerba non è indicato per la tosatura di
superci erbose su impianti pubblici, parchi, campi
sportivi o per l'agricoltura e la silvicoltura.
I dispositivi di sicurezza non devono essere
smontati né bypassati.
Non utilizzare la macchina sotto la pioggia o su
La macchina non è destinata all'uso professionale.
Dispositivi di sicurezza e di protezione
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di
Archetto di sicurezza
La macchina è dotata di un archetto di sicurezza. In caso
di pericolo rilasciare l'archetto di sicurezza.
Macchine senza frizione lame:
le lame vengono arrestate
il motore viene arrestato
Macchine con frizione lame:
le lame vengono arrestate
il motore resta in funzioneI
1 Fune di avviamento 9 Regolazione in altezza progressiva*
2 Avvio, stop* 10 Frizione lame*
3 Trazione ruote* 11 Trasmissione Vario*
4 Archetto di sicurezza 12 Istruzioni per l'uso
5 Regolazione in altezza ergonomica* 13 Inserto per scarico*
6 Indicatore di riempimento* 14 Sportello di chiusura*
7 Sportello di protezione* 15 Kit pacciamatura*
8 Box raccoglierba* 16 Inizio elettrico di accensione
Simboli sulla macchina
Particolare attenzione durante l'impiego.
Prima di eseguire dei lavori sulla lama
completa estrarre il cappuccio della
candela di accensione.
Prima della messa in funzione leggere le istruzioni
Rilasciare il freno motore.
Tenere lontano le altre persone dalla zona di
Inserire la trazione ruote.
Tenere mani e piedi lontano dalla lama completa!
Comando a distanza acceleratore
Mantenere una distanza corretta dall'area di
Sportello di protezione
Questo sportello protegge dall'eventuale proiezione di materiale fuori dal tagliaerba.I Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
Avvertenze di sicurezza
Utilizzare la macchina solo in condizioni tecniche
Attenzione - Pericolo di infortuni!
Non disattivare i dispositivi di sicurezza e di
Attenzione - Pericolo di incendio!
Non riporre la macchina con il serbatoio pieno in
edici dove i vapori di benzina possano entrare a
contatto con amme libere o scintille!
Mantenere libera da residui di tosatura, da benzi-
na e da olio l'area del motore, dello scappamen-
to, della batteria e del serbatoio carburante.
Tenere lontano le altre persone dalla zona di pericolo.
L'utente o il proprietario della macchina è da
considerarsi responsabile in caso di incidenti con
danni a terzi o alle relative proprietà.
La macchina non deve essere utilizzata da bambini
o da persone che non conoscano queste istruzioni
Rispettare le disposizioni locali in merito all'età
minima dell'utente della macchina.
Non utilizzare la macchina quando si è sotto
l'inusso di alcol, droghe o medicinali.
Indossare indumenti da lavoro adeguati:
scarpe robuste e antiscivolo
cufe protettive per l'udito
Qualora si lavori su un tratto in pendenza:
mantenere sempre una posizione stabile
posizionarsi sempre trasversalmente al pendio,
mai in senso longitudinale
non tosare superci erbose con un dislivello
usare particolare attenzione quando si cambia
Lavorare sempre con un'illuminazione sufciente
(che si tratti di luce naturale o articiale).
Mantenere il corpo, gli arti e i vestiti
sufcientemente lontano dalle lame.
Osservare le disposizioni nazionali in materia di
Non lasciare incustodita la macchina pronta al
Lavorare soltanto con lame adeguatamente aflate.
Non azionare mai la macchina con dispositivi/griglia
di sicurezza difettosi.
Non azionare mai la macchina con dispositivi di
sicurezza non completamente montati (per es.:
sportello di protezione, dispositivi di raccolta erba).
Prima di ogni utilizzo controllare che la macchina
sia in perfetto stato, se necessario sostituire i
componenti danneggiati.
Spegnere il motore, attendere l'arresto completo
della macchina ed estrarre il cappuccio della
candela di accensione:
quando si ripone la macchina
qualora si verichino anomalie
prima di rimuovere eventuali blocchi
prima di rimuovere eventuali ostruzioni
in seguito al contatto con corpi estranei
in caso di guasti e vibrazioni insolite dell'ap-
Prima di ogni avvio del tagliaerba vericare
che esso non sia danneggiato ed eseguire le
riparazioni necessarie.
Inserire il cappuccio della candela di accensione e
dopo aver rimosso le anomalie (vedere tabella
anomalie) e aver controllato la macchina
dopo aver pulito la macchina
Controllare accuratamente la supercie erbosa da
tosare e rimuovere tutti i corpi estranei.
Prestare particolare attenzione quando si inverte
la direzione di marcia del tagliaerba o quando lo si
Non utilizzare il tagliaerba sopra a ostacoli
(per es. rami, radici di alberi).
Rimuovere l'erba tagliata solo a motore
completamente fermo.
Simboli aggiuntivi per le macchine con avviamento
Attenzione! Pericolo di scossa elettrica.
Mantenere il cavo di collegamento lontano dalle
Prima di eseguire interventi di manutenzione o
in caso di cavo danneggiato, scollegare sempre
la macchina dalle rete elettrica.I
Fare riferimento alle istruzioni di montaggio allegate.
La macchina deve essere azionata solo dopo
essere stata completamente montata.
Disattivare il motore / le lame qualora si attraversi
una supercie che non si intende tosare.
Non sollevare o trasportare mai la macchina con il
Non mangiare o bere durante il rabbocco della
benzina o dell'olio del motore.
Non inalare i vapori di benzina.
Condurre l'apparecchio a passo d'uomo
Prima dell'uso assicurarsi che i dadi, le viti e i bullo-
ni siano inseriti saldamente
Rifornimento di carburante
Prima della messa in funzione del tagliaerba occorre
riempire il serbatoio.
Attenzione - Pericolo di incendio!
La benzina e l'olio sono estremamente
Attenersi sempre al manuale d'uso fornito in
dotazione dal produttore del motore.
Quantità: vedere le indicazioni
Non lasciare mai il motore acceso in luoghi
chiusi. Pericolo di avvelenamento!
Conservare la benzina e l'olio solo in contenitori
previsti per questo scopo.
Rabboccare o scaricare la benzina o l'olio solo a
motore freddo e all'aperto.
Non rabboccare la benzina o l'olio quando il motore
Non riempire eccessivamente il serbatoio (la
benzina si espande).
Non fumare durante il rifornimento.
Non aprire il tappo del carburante con motore caldo
Sostituire il serbatoio o il tappo del carburante se
Chiudere sempre saldamente il coperchio del
Se è fuoriuscita della benzina:
non avviare il motore
evitare tentativi di accensione
pulire la macchina
Se è fuoriuscito dell'olio:
non avviare il motore
raccogliere l'olio versato con un legante
appropriato o con uno stronaccio, dopodiché
smaltirlo in maniera conforme alle normative
pulire la macchina
L'olio esausto non deve:
essere gettato nei riuti
essere versato nella rete fognaria, negli
scarichi o per terra
Consigliamo di mettere l'olio esausto in un contenitore
chiuso e di portarlo presso un centro di riciclaggio o un
centro di assistenza clienti.
Rabbocco della benzina
1. Svitare il tappo del serbatoio e riporlo in un luogo
2. Rabboccare la benzina servendosi di un imbuto.
3. Chiudere bene l'apertura del serbatoio e pulirla.
Rabbocco dell'olio del motore
1. Svitare il tappo del serbatoio dell'olio e riporlo in un
2. Rabboccare l'olio servendosi di un imbuto.
3. Chiudere bene l'apertura del serbatoio dell'olio
e pulirla.I Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
Tosatura con box raccoglierba
Attenzione - Pericolo di infortuni!
Rimuovere o montare il box raccoglierba solo
a motore spento e con le lame perfettamente
1. Sollevare lo sportello di protezione e agganciare il
box raccoglierba agli appositi sostegni (
Indicatore di riempimento
Il usso d'aria durante la tosatura spinge verso l'alto
l'indicatore di riempimento (
Quando il box raccoglierba è pieno, l'indicatore di
riempimento arriva no al box stesso (
raccoglierba deve essere svuotato.
Svuotamento del box raccoglierba
1. Sollevare lo sportello di protezione.
2. Sganciare il box raccoglierba ed estrarlo tirandolo
3. Svuotare il box raccoglierba.
4. Sollevare lo sportello di protezione e riagganciare il
box raccoglierba agli appositi sostegni (
Non utilizzare la macchina in caso di lame o
componenti di ssaggio allentati, danneggiati o
Prima di ogni messa in funzione effettuare un
Il simbolo della macchina fotograca nelle pagine
seguenti fa riferimento alle illustrazioni, pagina 4–7.
Impostazione dell'altezza di taglio
Attenzione - Pericolo di infortuni!
Regolare l'altezza di taglio solo a motore spento
e con le lame perfettamente ferme.
▪ Regolare sempre tutte le ruote alla stessa
▪ La regolazione dell'altezza di taglio dipende dal
modello di tagliaerba.
Regolazione centrale (
1. Mantenere premuta la manopola della regolazione
in altezza centrale (
Per una tosatura più corta spingere verso
il basso l'impugnatura della regolazione in
Per una tosatura più lunga spingere verso
l'alto l'impugnatura della regolazione in altezza
Viene visualizzato il livello della regolazione in
2. Rilasciare la manopola in corrispondenza
dell'altezza di taglio desiderata.
Regolazione dell'asse o regolazione centrale ( 2, 3)
1. Spingere lateralmente la leva di sblocco e
2. Spostare la leva verso sinistra o destra all'altezza di
3. Far scattare in sede la leva.
4. Assicurarsi che tutte le ruote siano regolate nella
Regolazione dell'asse (
1. Spingere lateralmente la leva di sblocco e
2. Spostare la leva verso sinistra o destra all'altezza di
3. Far scattare in sede la leva.
4. Assicurarsi che tutte le ruote siano regolate nella
Tosatura senza box raccoglierba
Effettuare la tosatura senza box raccoglierba solo
se la molla a torsione dello sportello di protezione
funziona correttamente.
Grazie alla forza della molla, lo sportello di protezione
aderisce al corpo del tagliaerba. L'erba tagliata viene
quindi espulsa verso il basso all'indietro.I
Tosatura con kit di pacciamatura (opzione)
Con la pacciamatura il materiale tagliato non viene
raccolto, ma rimane sul prato. In questo modo il terreno
non si secca eccessivamente e viene alimentato con
I migliori risultati si ottengono eseguendo dei tagli regolari
di ca. 2 cm. Solo l'erba giovane con foglioline tenere
marcisce velocemente.
Altezza dell'erba prima della pacciamatura:
Altezza dell'erba dopo la pacciamatura:
Adattare la velocità al processo di pacciamatura,
non procedere troppo velocemente.
Inserimento del kit di pacciamatura
Attenzione - Pericolo di infortuni!
Rimuovere o montare il kit di pacciamatura solo a
motore spento e con le lame perfettamente ferme.
1. Rimuovere il box raccoglierba (
2. Sollevare lo sportello di protezione e inserire il kit di
pacciamatura nel vano di espulsione (
Il dispositivo di blocco deve scattare in sede.
Qualora il kit di pacciamatura non scatti in sede,
esso rischia di essere danneggiato, così come le
Rimozione del kit di pacciamatura
1. Sollevare lo sportello di protezione.
2. Sbloccare il kit di pacciamatura (
3. Estrarre il kit di pacciamatura (
Tosatura con scarico laterale (opzione)
Attenzione - Pericolo di infortuni!
Rimuovere o montare l'inserto per lo scarico
laterale solo a motore spento e con le lame
perfettamente ferme.
Applicazione dell'inserto per lo scarico laterale
1. Rimuovere il box raccoglierba e inserire il kit di
2. Aprire la copertura per lo scarico laterale e tenerla
3. Inserire il canale di scarico laterale (
4. Chiudere lentamente la copertura.
La copertura fa sì che il canale di scarico laterale
Rimozione dell'inserto per lo scarico laterale
1. Aprire la copertura per lo scarico laterale e tenerla
2. Rimuovere lo scarico laterale e chiudere la
Regolazione dell'altezza di impugnatura
Regolazione con staffe di bloccaggio
1. Tenere fermo il manico e allentare entrambe le
staffe di montaggio (
2. Portare il manico nella posizione desiderata.
3. Chiudere le staffe di bloccaggio.
Avviamento del motore
Attenzione - Pericolo di avvelenamento!
Non lasciare mai il motore acceso in luoghi
Attenzione - Pericolo di infortuni!
Durante l'avvio non ribaltare la macchina.I Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
con comando a distanza acceleratore, con choke
1. Portare la leva dell'acceleratore in posizione
2. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
L'archetto di sicurezza non scatta in sede.
3. Tirare con forza la corda dello starter e poi lasciarla
arrotolare lentamente (
4. Dopo che il motore si è riscaldato (ca. 15–20 secondi)
portare la leva choke in posizione tra
con comando a distanza acceleratore, senza primer/
5. Portare la leva dell'acceleratore in posizione max
6. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
▪ Avviare il motore solo con le lame montate
(la massa delle lame dà impulso).
▪ All'avvio del motore a temperatura di esercizio
NON utilizzare la leva choke o il primer.
▪ Non modicare le impostazioni di regolazione
Non mettere in funzione la macchina qualora il
canale di scarico non sia coperto da uno di questi
sportello di protezione
kit di pacciamatura
Premere l'interruttore di avviamento con particolare
attenzione, conformemente alle indicazioni del
Mantenere i piedi a un'adeguata distanza di
sicurezza dalle lame della macchina.
Avviare la macchina in un punto dove l'erba sia
L'archetto di sicurezza non scatta in sede.
7. Tirare con forza la corda dello starter e poi lasciarla
arrotolare lentamente (
8. Dopo che il motore si è riscaldato (ca. 15–20 secondi)
portare la leva choke in posizione tra
1. Portare la leva dell'acceleratore in posizione max
2. Premere il primer 3 volte con un intervallo di circa
15). Con temperature inferiori ai
3. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
L'archetto di sicurezza non scatta in sede.
4. Tirare con forza la corda dello starter e poi lasciarla
arrotolare lentamente (
5. Non appena il motore entra in funzione, per
raggiungere il numero di giri desiderato portare la
leva dell'acceleratore in una posizione tra
Avvio elettrico (opzione)
Avvio elettrico con primer ( 13)
1. Portare la leva dell'acceleratore in posizione
2. Premere il primer 3 volte con un intervallo di circa
15). Con temperature inferiori ai
3. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
L'archetto di sicurezza non scatta in sede.
4. Ruotare completamente verso destra la chiave di
accensione nell'interruttore di accensione (
5. Non appena il motore entra in funzione, rilasciare
la chiave di accensione (quest'ultima ritornerà alla
6. A seconda del numero di giri desiderato portare la
leva dell'acceleratore in una posizione tra
Avviamento elettrico senza primer/choke (
1. Portare la leva dell'acceleratore in posizione
2. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
L'archetto di sicurezza non scatta in sede.
3. Ruotare completamente verso destra la chiave di
accensione nell'interruttore di accensione (
4. Non appena il motore entra in funzione, rilasciare
la chiave di accensione (quest'ultima ritornerà alla
5. A seconda del numero di giri desiderato portare la
leva dell'acceleratore in una posizione tra
Frizione lame (opzione)
Per mezzo della frizione lame, queste ultime possono
essere innestate o disinnestate mentre il motore continua
1. Portare l'archetto di sicurezza verso la parte
superiore del manico e mantenercelo (
L'archetto di sicurezza non scatta in sede.
2. Allontanare la leva della frizione dal corpo della
- Le lame vengono innestate.
Disinnesto delle lame
3. Rilasciare l'archetto di sicurezza (
- Le lame vengono disinnestate.
- La leva della frizione viene portata in posizione di
Spegnimento del motore
Macchina senza frizione lame
1. Portare la leva dell'acceleratore in posizione min
2. Rilasciare l'archetto di sicurezza (
- Il motore si spegne.
Attenzione - Pericolo di gravi lesioni da taglio!
Il motore può continuare a girare. Dopo lo
spegnimento, assicurarsi che il motore sia fermo.
Macchina con frizione lame
1. Rilasciare l'archetto di sicurezza (
2. Portare la leva dell'acceleratore in posizione min
- Il motore si spegne.
Attenzione - Pericolo di gravi lesioni da taglio!
Il motore può continuare a girare. Dopo lo
spegnimento, assicurarsi che il motore sia fermo.I Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
Trasmissione Vario (Speed Control) (opzione)
Grazie alla trasmissione Vario la velocità di marcia del
tagliaerba può essere regolata in maniera continua.
Inserire la leva solo a motore acceso.
L'attivazione a motore spento può danneggiare il
meccanismo di trasmissione.
Per aumentare la velocità spostare la leva (
Per diminuire la velocità spostare la leva (
Adattare sempre la velocità di marcia alle
condizioni del terreno e del prato.
Trazione ruote (opzione) ( 20)
Inserire la trazione solo a motore acceso.
Inserimento della trazione ruote
1. Premere l'archetto di innesto della trasmissione
contro la parte superiore del manico e mantenerlo
19) - L'archetto di innesto della
trasmissione non scatta in sede.
- La trazione ruote viene inserita.
Disinserimento della trazione ruote
1. Rilasciare l'archetto di innesto della trasmissione
- La trazione ruote viene disinserita.
Attenzione - Pericolo di infortuni!
▪ Prima di qualsiasi intervento di manutenzione
spegnere sempre il motore ed estrarre il
cappuccio della candela di accensione.
▪ Il motore può continuare a girare. Dopo lo
spegnimento, assicurarsi che il motore sia
▪ Per qualunque intervento di manutenzione e
cura della lama, indossare sempre guanti da
Controllare regolarmente il funzionamento e lo stato
di usura del dispositivo di raccolta dell'erba.
Pulire la macchina dopo ogni utilizzo.
Non spruzzare acqua sulla macchina.
La penetrazione di acqua al suo interno può
provocare danni (impianto di accensione,
Controllare regolarmente che le lame non siano
Sostituire sempre i silenziatori difettosi.
Inclinazione del tagliaerba
A seconda del tipo di fabbricazione del motore:
il carburatore / ltro dell'aria devono essere rivolti
la candela di accensione deve essere rivolta verso
Osservare il manuale operativo del produttore
Aflamento / sostituzione delle lame
Far aflare / sostituire le lame consumate o danneg-
giate esclusivamente da un apposito centro di assi-
stenza o da una ditta specializzata autorizzata.
Dopo esser state aflate, le lame devono essere
Lame non equilibrate causano forti vibrazioni che
danneggiano il tagliaerba.I
Caricamento della batteria dello starter
La batteria dello starter è esente da manutenzione
e normalmente viene ricaricata dal tagliaerba.
In casi particolari la batteria necessita di essere ricaricata
dopo l'acquisto del tagliaerba per la prima messa
qualora sia scarica, prima della pausa invernale o
in caso di tempi di arresto prolungati (> 6 mesi)
1. Estrarre il caricabatteria dal vano batteria.
2. Staccare il cavo della batteria dal cavo del motore
3. Collegare il cavo della batteria con il cavo del
4. Collegare il caricabatteria alla rete elettrica.
La tensione di rete deve corrispondere alla tensione
di esercizio del caricabatteria.
Il tempo di carica è di ca. 36 ore.
Utilizzare esclusivamente il caricabatteria originale in
▪ Caricare la batteria dello starter solo in ambienti
asciutti e ben aerati.
▪ Durante il processo di carica non mettere in
funzione il tagliaerba.
Manutenzione del motore
Cambio dell'olio del motore
1. Per raccogliere l'olio utilizzare un recipiente
2. Lasciar scorrere tutto l'olio fuori dall'apposita
apertura o aspirarlo.
Smaltire l'olio motore esausto in modo ecologico!
Consigliamo di mettere l'olio esausto in un
contenitore chiuso e di portarlo presso un centro
di riciclaggio o un centro di assistenza clienti.
L'olio esausto non deve
▪ essere gettato nei riuti
▪ essere versato nella rete fognaria o negli
▪ essere versato sul terreno
Sostituzione del ltro dell'aria
Seguire le indicazioni del produttore del motore.
Sostituzione della candela di accensione
Seguire le indicazioni del produttore del motore.
Trazione ruote (opzione)
Regolazione del cavo bowden
Qualora con il motore in funzione non si riesca a inserire
o disinserire la trazione ruote, sarà necessario correggere
la posizione del cavo bowden.
Regolare il cavo bowden solo a motore spento.
1. Ruotare in direzione della freccia l'elemento di
regolazione del cavo bowden (
2. Per vericare la regolazione accendere il motore e
inserire la trazione ruote.
3. Qualora la trazione ruote continui a non funzionare,
far riparare il tagliaerba presso un centro di
assistenza o una ditta specializzata autorizzata.
Lubricazione della ruota dentata motrice
Di tanto in tanto occorre lubricare con dell'olio
a spray la ruota dentata motrice sull'albero di
La trasmissione della trazione ruote è esente da
manutenzione.I Traduzione delle istruzioni per l‘uso originali
Tagliaerba a benzina
Aiuto per la risoluzione dei malfunzionamenti più comuni
Non intervenire sulla regolazione delle lame e dell'albero motore.
Malfunzionamento Soluzione
Il motore non si avvia ▪ Rabboccare la benzina
▪ Posizionare la leva dell'acceleratore su "Start"
▪ Inserire la leva choke
▪ Premere l'archetto di innesto della trasmissione contro la parte superiore del
▪ Controllare ed eventualmente sostituire le candele
▪ Pulire il ltro dell'aria
▪ Far ruotare le lame
▪ Ricaricare la batteria dello starter
▪ Mettere in funzione la macchina su una supercie già tosata
Potenza del motore ridotta ▪ Correggere l'altezza di taglio
▪ Aflare / sostituire le lame
▪ Pulire il canale di scarico / il corpo della macchina
▪ Pulire il ltro dell'aria
▪ Diminuire la velocità di esercizio
Taglio non netto ▪ Aflare / sostituire le lame
▪ Correggere l'altezza di taglio
Il box raccoglierba non si
riempie a sufcienza
▪ Correggere l'altezza di taglio
▪ Lasciare asciugare il prato
▪ Aflare / sostituire le lame
▪ Pulire la griglia del box raccoglierba
▪ Pulire il canale di scarico / il corpo della macchina
La trazione ruote non
▪ Regolare il cavo bowden
▪ Cinghia trapezoidale difettosa
▪ Rivolgersi a un'ofcina dell'assistenza clienti
▪ Rimuovere la sporcizia dalla trazione ruote, dalla cinghia dentata e dalla trasmissione
▪ Lubricare i pignoni con olio a spray (ruota dentata motrice sull'albero della
Con la trasmissione inserita le
▪ Serrare i bulloni delle ruote
▪ Cinghia trapezoidale difettosa
▪ Rivolgersi a un'ofcina dell'assistenza clienti
vibrazioni eccessive
▪ Controllare le lame
In presenza di anomalie, che non siano riportate in tabella o che non si è in grado di eliminare, rivolgersi al
nostro Servizio assistenza clienti di zona.I
Controllo di un tecnico specializzato sempre ne-
dopo lo scontro con un ostacolo
in caso di arresto improvviso del motore
in caso di danni alla trasmissione
se la cinghia trapezoidale è difettosa
se la lama è storta
se l'albero motore è storto
Dichiarazione di conformità CE
vedere le istruzioni di montaggio
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra
scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la mac-
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
utilizzo corretto della macchina
rispetto delle istruzioni per l'uso
impiego di ricambi originali
tentativi di riparazione sulla macchina
modiche tecniche alla macchina
impiego non conforme alle prescrizioni
(per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
danni alla vernice riconducibili alla normale usura
particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX
motori a combustione – Per questi valgono le norme di garanzia del produttore del motore
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivendi-
tore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali
dell'acquirente nei riguardi del venditore.
Attenzione - Pericolo di esplosione!
Non conservare la macchina in prossimità di
amme libere o fonti di calore.
Lasciar raffreddare il motore.
Per risparmiare spazio ribaltare la parte superiore
Asciugare la macchina e conservarla fuori dalla
portata di bambini e persone non autorizzate
Conservare la batteria dello starter al riparo dal
Di tanto in tanto ricaricare la batteria dello starter.
Svuotare il serbatoio della benzina.
Estrarre il cappuccio della candela di accensione.
Non smaltire vecchie macchine, pile o
batterie con i riuti domestici!
Imballaggio, macchina e accessori sono prodotti
con materiali riciclabili e devono essere smaltiti di
Gli interventi di riparazione possono essere eseguiti
esclusivamente da centri di assistenza o ditte
specializzate autorizzate.SLO Prevod izvirnika navodila za uporabo
pistoke irrotettava.
Accelerare Pornire / Oprire.
comerciale sau comunale)
