РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Powerline 5204 VS AL-KO

 Код радова на стрминама

1. Одврните поклопац резервоара за гориво,

спремите га на чисто место.

2. Бензин пуните левком.

3. Отвор за пуњење резервоара чврсто затворите

▪ Све точкове увек подесите на исту висину

 Покварене пригушиваче звука увек замените

2. За проверу подешености покрените мотор и

▪ Полугу гаса поставите на "Старт"

▪ Подесите потезно уже

▪ Клинасти каиш покварен

▪ Потражите сервисну радионицу

▪ Клинасти каиш покварен

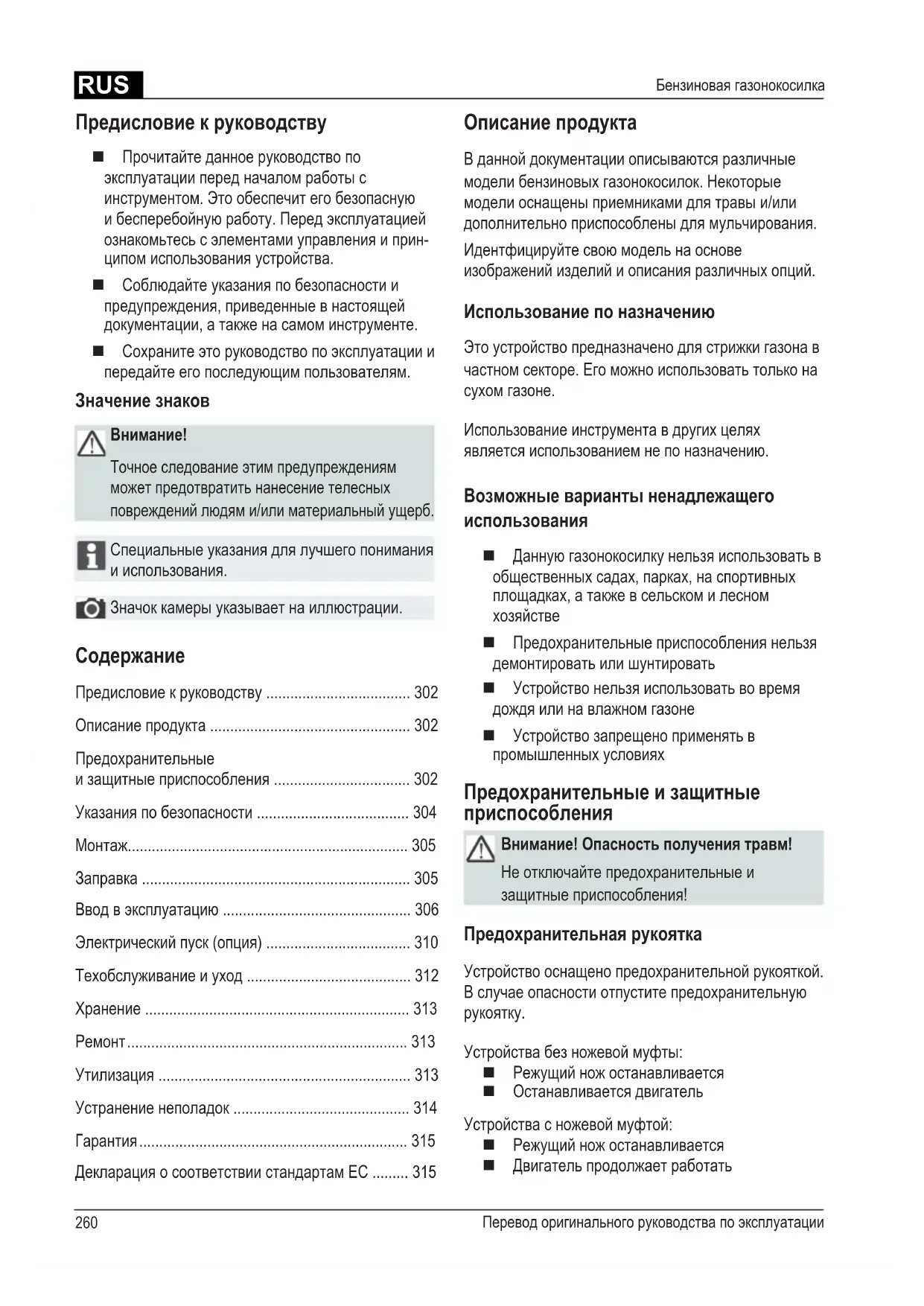

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

Предисловие к руководству 302

Описание продукта 302

и защитные приспособления 302

Указания по безопасности 304

Ввод в эксплуатацию 306

Электрический пуск (опция) 310

Техобслуживание и уход 312

Устранение неполадок 314

Декларация о соответствии стандартам ЕС 315

Предисловие к руководству

 Прочитайте данное руководство по

эксплуатации перед началом работы с

инструментом. Это обеспечит его безопасную

и бесперебойную работу. Перед эксплуатацией

ознакомьтесь с элементами управления и прин-

ципом использования устройства.

 Соблюдайте указания по безопасности и

предупреждения, приведенные в настоящей

документации, а также на самом инструменте.

 Сохраните это руководство по эксплуатации и

передайте его последующим пользователям.

Точное следование этим предупреждениям

может предотвратить нанесение телесных

повреждений людям и/или материальный ущерб.

Специальные указания для лучшего понимания

Значок камеры указывает на иллюстрации.

В данной документации описываются различные

модели бензиновых газонокосилок. Некоторые

модели оснащены приемниками для травы и/или

дополнительно приспособлены для мульчирования.

Идентфицируйте свою модель на основе

изображений изделий и описания различных опций.

Использование по назначению

Это устройство предназначено для стрижки газона в

частном секторе. Его можно использовать только на

Использование инструмента в других целях

является использованием не по назначению.

Возможные варианты ненадлежащего

 Данную газонокосилку нельзя использовать в

общественных садах, парках, на спортивных

площадках, а также в сельском и лесном

 Предохранительные приспособления нельзя

демонтировать или шунтировать

 Устройство нельзя использовать во время

дождя или на влажном газоне

 Устройство запрещено применять в

промышленных условиях

Предохранительные и защитные

Внимание! Опасность получения травм!

Не отключайте предохранительные и

защитные приспособления!

Предохранительная рукоятка

Устройство оснащено предохранительной рукояткой.

В случае опасности отпустите предохранительную

Устройства без ножевой муфты:

 Режущий нож останавливается

 Останавливается двигатель

Устройства с ножевой муфтой:

 Режущий нож останавливается

 Двигатель продолжает работатьRUS

1 Стартерный трос 9 Регулировка высоты стрижки*

2 Пуск, стоп* 10 Ножевая муфта*

3 Колесный привод* 11 Регулируемый редуктор*

4 Предохранительная рукоятка 12 Руководство по эксплуатации

5 Эргономичная регулировка по высоте* 13 Блок выброса*

6 Индикатор заполнения* 14 Клапанный затвор*

7 Отражательная заслонка* 15 Комплект для мульчирования*

8 Приемник для травы* 16 Зажигание электрический старт

17 Краткое руководство

Символы на устройстве

Соблюдайте особую осторожность при

управлении инструментом.

Перед проведением работ с режущим

механизмом извлеките из гнезда

штекер свечи зажигания.

Перед пуском в эксплуатацию прочтите

Отпустите тормоз двигателя.

Не допускайте третьих лиц в опасную зону!

Включите колесный привод.

Держать руки и ноги подальше от режущего

Дистанционное управление подачей

Держитесь на расстоянии от опасной зоны.

Отражательная заслонка

Отражательная заслонка обеспечивает защиту от выбрасываемых деталей.RUS

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

Указания по безопасности

Используйте инструмент только в технически

безупречном состоянии!

Внимание! Опасность получения травм!

Не отключайте предохранительные и

защитные приспособления!

Внимание - опасность пожара!

Не храните заправленную машину в зданиях,

в которых существует опасность контакта

паров бензина с открытым огнем или искрами!

Следите за чистотой вокруг двигателя,

выхлопной трубы, ящика аккумуляторной

батареи и топливного бака - там не должно

быть скошенной травы, бензина и масла.

 Не допускайте в опасную область третьих лиц

 Оператор или пользователь несет

ответственность за несчастные случаи с

другими лицами и их собственностью

 Детям или другим лицам, не ознакомленным

с настоящим руководством по эксплуатации,

запрещается работать с данным устройством

 Соблюдайте местные предписания касательно

минимального возраста пользователя

 Запрещается работать с инструментом в

состоянии алкогольного или наркотического

опьянения, а также под влиянием медикаментов

 Носите соответствующую спецодежду

 Прочная и нескользящая обувь

 Средства защиты слуха

 При проведении работ на склонах

 Всегда старайтесь занять максимально

устойчивое положение

 Всегда стригите траву поперек склона, никогда

не ведите газонокосилку вверх или вниз

 Не стригите траву на склонах под углом

 Особая осторожность при развороте

 Работайте только при достаточно ярком

дневном свете или искусственном освещении

 Держитесь подальше от режущего механизма

 Соблюдайте национальные предписания

касательно времени работы

 Не оставляйте устройство, готовое к работе, без

 Используйте для стрижки только острый

 Никогда не используйте устройство с

поврежденными защитными приспособлениями

/ защитными решетками

 Никогда не используйте устройство без

полностью смонтированных защитных

приспособлений (например: отражательной

заслонки, приспособлений для приема травы)

 Перед каждым использованием проверяйте

устройство на наличие повреждений и

заменяйте поврежденные детали

 Отключите двигатель, дождитесь остановки

устройства и извлеките из гнезда штекер свечи

 если нужно оставить устройство

 после обнаружения неполадок

 перед отпусканием блокировок

 перед устранением засорения

 после контакта с посторонними предметами

 при возникновении повреждений и необыч-

ной вибрации в устройстве

Осмотрите газонокосилку на предмет повреждений

и при необходимости проведите ремонтные работы,

прежде чем запустить и начать работу с ней снова.

 Вставьте штекер свечи зажигания в гнездо и

 после устранения неполадки (см. таблицу

неполадок) и проверки устройства

 после очистки устройства

 Полностью и тщательно проверяйте

подстригаемый участок, удаляйте все

посторонние предметы

 Особое внимание проявляйте при развороте

газонокосилки или при подтягивании ее к себе

Дополнительные знаки на устройствах с

электрическим пуском

Внимание! Опасность поражения

электрическим током.

Не допускайте приближения

соединительного кабеля к режущим ножам.

Перед проведением работ по

техобслуживанию или при повреждении кабеля

всегда отсоединяйте устройство от сети.RUS

Соблюдайте прилагаемое руководство по монтажу.

Устройство разрешается эксплуатировать

только после полной сборки.

 Не стригите траву над препятствиями

(например, ветками, корнями деревьев)

 Удаляйте срезанную траву только после

 При пересечении площади, не подлежащей стрижке,

следует выключать двигатель / режущий нож

 Никогда не поднимайте и не переносите

устройство при работающем двигателе

 Не употребляйте еду и напитки во время

заливки бензина или моторного масла

 Не вдыхайте пары бензина

 Ведите газонокосилку, перемещаясь шагом

 Перед эксплуатацией устройства проверьте

прочность посадки гаек, винтов и болтов

Перед вводом в эксплуатацию газонокосилку

Предупреждение - опасность пожара!

Бензин и масло является в высокой мере

Всегда соблюдайте поставляемую в

комплекте инструкцию по эксплуатации от

изготовителя двигателя.

Производственные материалы

Никогда не запускайте двигатель в закрытых

помещениях. Опасность отравления!

 Храните бензин и масло только в

предусмотренных для них емкостях

 Заливайте и сливайте бензин и масло только

при холодном двигателе вне помещений

 Не заливайте бензин или масло во время

 Не переполняйте бак (бензин расширяется)

 Во время заправки не курите

 Не открывайте заправочное соединение при

работающем или горячем двигателе

 Если бак или заправочное соединение

повреждено, замените его

 Всегда прочно закрывайте крышку бака

 Если бензин вытек:

 Не запускайте двигатель

 Избегайте попыток зажигания

 Очистка устройства

 При утечке моторного масла:

 Не запускайте двигатель

 Соберите вытекшее моторное масло

вяжущим средством или губкой и

утилизируйте надлежащим образом

 Выполните очистку устройства

 не должно попасть в обычные отходы

 не должно попасть в канализацию, стоки

Мы рекомендуем сдавать отработавшее масло в закрытой

емкости в центр утилизации или сервисный центр.

1. Открутите крышку бака и положите ее в чистом месте.

2. Залейте бензин через воронку.

3. Прочно закройте и очистите заливное отверстие

Заливка моторного масла

1. Открутите крышку маслоналивного отверстия и

положите ее в чистом месте.

2. Залейте масло через воронку.

3. Прочно закройте маслоналивное отверстие и

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

Стрижка с использованием приемника для

Внимание! Опасность получения травм!

Снимайте или устанавливайте приемник для

травы только после выключения двигателя и

остановки режущего ножа.

1. Поднимите отражающую заслонку и подвесьте

приемник для травы на держатели (

Индикатор заполнения

Поток воздуха во время стрижки перемещает

индикатор заполнения вверх (

Если приемник для травы полон, то индикатор

заполнения прилегает к приемнику (

Необходимо опорожнить приемник для травы.

Опорожнение приемника для травы

1. Поднимите отражающую заслонку.

2. Выведите приемник для травы из зацепления и

снимите, направляя назад (

3. Опорожните приемник для травы.

4. Поднимите отражающую заслонку и снова

подвесьте приемник для травы на держатели

Устройство нельзя использовать с частично

отсоединившимся, поврежденным режущим

механизмом или элементами крепления!

Перед каждым вводом в эксплуатацию

проводите визуальную проверку.

Знак камеры на следующих страницах

представляет собой ссылку на рисунки, стр. 4–7.

Настройка высоты стрижки

Внимание! Опасность получения травм!

Регулируйте высоту стрижки только после

отключения двигателя и остановки режущего ножа.

▪ Всегда настраивайте все колеса на

одинаковую высоту стрижки.

▪ Регулировка высоты стрижки зависит от модели.

Центральная регулировка ( 1)

1. Нажмите и удерживайте кнопку центральной

регулировки по высоте (

 При стрижке невысокой газонной травы

надавите на рукоятку центральной

регулировки высоты вниз (

 При стрижке высокой газонной травы

потяните рукоятку центральной регулировки

 Отображается ступень центральной

регулировки по высоте (

2. Отпустите кнопку после достижения нужной

Осевая или центральная регулировка (

1. Для разблокировки нажмите рычаг в сторону и

2. Переместите рычаг влево или вправо на

желаемую высоту стрижки.

3. Рычаг должен зафиксироваться (войти в

4. Обратите внимание, чтобы положение фиксации

для всех колес было одинаковым.

Быстрая регулировка отдельного колеса

или осевая регулировка (

1. Для разблокировки нажмите рычаг в сторону и

2. Переместите рычаг влево или вправо на

желаемую высоту стрижки.

3. Рычаг должен зафиксироваться (войти в

4. Обратите внимание, чтобы положение фиксации

для всех колес было одинаковым.RUS

Стрижка без приемника для травы

Стрижка газонов без приемника для

травы разрешена только при работающей

поворотной пружине отражательной заслонки.

Отражательная заслонка вследствие воздействия

усилия пружины прилегает к корпусу газонокосилки.

Таким образом, скошенная трава выбрасывается

Мульчирование с помощью комплекта для

мульчирования (опция)

Во время мульчирования срезанная трава не

собирается, а остается на газоне. Мульча защищает

грунт и снабжает его питательными веществами.

Наилучшие результаты достигаются при регулярном

срезе прим. на 2 см. Только молодая трава с мягкой

тканью листьев разлагается быстро.

 Высота травы перед мульчированием: макс. 8 см

 Высота травы после мульчирования: мин. 4 см

Адаптируйте скорость шага под

мульчирование, не двигайтесь слишком

Использование комплекта для мульчирования

Внимание! Опасность получения травм!

Устанавливайте или снимайте комплект для

мульчирования только после выключения

двигателя и остановки режущего ножа.

1. Снимите приемник для травы (

2. Поднимите отражающую заслонку и вставьте

комплект для мульчирования в шахту выброса

Должен сработать механизм блокировки.

Если комплект для мульчирования не

зафиксируется, это может привести к

повреждению комплекта для мульчирования и

Снятие комплекта для мульчирования

1. Поднимите отражающую заслонку.

2. Разъедините механизм блокировки на

комплекте мульчирования (

3. Извлеките комплект для мульчирования (

Стрижка с боковым выбросом (опция)

Внимание! Опасность получения травм!

Снимайте или устанавливайте боковой

выброс только после выключения двигателя и

остановки режущего ножа.

Использование бокового выброса

1. Снимите приемник для травы и вставьте

комплект для мульчирования.

2. Откройте крышку бокового выброса и

3. Вставьте канал бокового выброса (

4. Медленно закройте крышку.

Крышка фиксирует канал бокового выброса, не

Удаление бокового выброса

1. Откройте крышку бокового выброса и

2. Удалите боковой выброс и закройте крышку

Настройка высоты рукояти (опция)

Регулировка с помощью зажимов

1. Удерживая перекладину, ослабьте оба зажима

2. Приведите перекладину в желаемое положение.

3. Закройте зажимы.RUS

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

с дистанционным управлением газом, с

1. Установите рычаг газа в положение

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в

16) – предохранительная

рукоятка не фиксируется.

3. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его (

4. После прогрева двигателя (прим. 15–20 секунд)

установите рычаг газа в положение между

Внимание - опасность отравления!

Никогда не запускайте двигатель в закрытых

Внимание! Опасность получения травм!

Не поворачивайте устройство во время

▪ Запускайте двигатель только при

(нож используется в качестве инерционной

▪ При запуске прогретого двигателя НЕ

используйте дроссель или кнопку праймера

▪ Не изменяйте настройки регулятора на

 Не запускайте устройство, если канал выброса

не закрыт одной из следующих деталей:

 Приемник для травы

 Отражательная заслонка

 Комплект для мульчирования

 Активируйте выключатель стартера с особой

внимательностью, в соответствии с указаниями

 Следите, чтобы ноги находились на достаточном

расстоянии от режущего инструмента

 Запускайте устройство в низкой траве

с дистанционным управлением газом, без

1. Установите рычаг газа в положение max

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом

16) - предохранительная рукоятка

3. Быстро вытяните стартерный трос, а затем

дайте ему намотаться, медленно отпуская его

4. После прогрева двигателя (прим. 15–20 секунд)

установите рычаг газа в положение между min

с дистанционным управлением газом, с

1. Установите рычаг газа в положение max (

2. 3 раза нажмите кнопку праймера с интервалом

15). При температуре ниже

10 °C нажмите кнопку праймера 5 раз.

3. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом

16) - предохранительная рукоятка

4. Быстро вытяните стартерный трос, а затем дайте

ему намотаться, медленно отпуская его (

5. Как только двигатель заработает, переведите

рычаг газа для достижения желаемого числа

оборотов в положение между min и max.

Электрический пуск (опция)

Электрический пуск с праймером ( 13)

1. Установите рычаг газа в положение

2. 3 раза нажмите кнопку праймера с интервалом

15). При температуре ниже

10 °C нажмите кнопку праймера 5 раз.

3. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом

16) – предохранительная рукоятка

4. Поверните ключ зажигания в замке зажигания в

крайнее правое положение (

5. Как только двигатель заработает, отпустите ключ

зажигания (он вернется в положение „0“).

6. Установите рычаг газа в соответствии с нужным

числом оборотов двигателя в положение между

Электрический пуск без праймера/дросселя

1. Установите рычаг газа в положение

2. Подтяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в этом

16) – предохранительная рукоятка

3. Поверните ключ зажигания в замке зажигания в

крайнее правое положение (

4. Как только двигатель заработает, отпустите ключ

зажигания (он вернется в положение „0“).

5. Установите рычаг газа в соответствии с нужным

числом оборотов двигателя в положение между

Ножевая муфта (опция)

С помощью ножевой муфты можно подсоединить

и отсоединить режущий нож во время работы

Подсоединение режущего ножа

1. Потяните предохранительную рукоятку к

верхней перекладине и удерживайте ее в

16) - Предохранительная

рукоятка не фиксируется.

2. Отведите рычаг муфты от себя (

- Режущий нож подсоединяется.

Отсоединение режущего ножа.

3. Отпустите предохранительную рукоятку (

- Режущий нож отсоединяется.

- Рычаг муфты переходит в положение покоя

Выключение двигателя

Устройство без ножевой муфты

1. Установите рычаг газа в положение min

2. Отпустите предохранительную рукоятку (

- Двигатель выключится.

Внимание - опасность тяжелых резаных ран!

Двигатель может двигаться по инерции.

После выключения убедитесь, что двигатель

Устройство с ножевой муфтой

1. Отпустите предохранительную рукоятку (

2. Установите рычаг газа в положение min

- Двигатель выключится.

Внимание - опасность тяжелых резаных ран!

Двигатель может двигаться по инерции.

После выключения убедитесь, что двигатель

Колесный привод (опция) ( 20)

Подключайте редуктор только при

работающем двигателе.

Включение колесного привода

1. Придавите вилку переключения передач

редуктора к верхней перекладине и

19) – вилка переключения

передач не фиксируется.

- Включается колесный привод.

Выключение колесного привода

1. Отпустите вилку переключения передач

- Колесный привод выключается.RUS

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

Регулируемый редуктор (контроль

С помощью регулируемого редуктора можно плавно

изменять скорость движения газонокосилки.

Нажимайте рычаг только во время работы

Переключение при отсутствии привода

может привести к повреждению приводного

 Для более высокой скорости потяните рычаг

20) в направлении ( 20/2)

 Для более низкой скорости потяните рычаг

20) в направлении ( 20/1)

Всегда приводите скорость движения в

соответствие с текущим состоянием грунта и

Техобслуживание и уход

Внимание! Опасность получения травм!

▪ Перед проведением любых работ

по техобслуживанию и уходу всегда

выключайте двигатель и извлекайте из

гнезда штекер свечи зажигания.

▪ Двигатель может двигаться по инерции.

После выключения убедитесь, что двигатель

▪ При техобслуживании ножей всегда

надевайте рабочие перчатки!

 Регулярно проверяйте приспособление для приема

травы на предмет функционирования и износа

 Очищайте устройство после каждого применения

 Не обрызгивайте устройство водой

Проникновение воды может привести к

неполадкам (системы зажигания, карбюратора)

 Регулярно проверяйте режущий нож на наличие

 Всегда заменяйте неисправные глушители

В зависимости от изготовителя двигателя:

 карбюратор / воздушный фильтр должен быть

 свеча зажигания должна быть направлена вверх

Соблюдайте руководство по эксплуатации от

изготовителя двигателя!

Заточка и замена режущего ножа

 Поручайте заточку / замену тупых или поврежденных

режущих ножей только авторизованным

специализированным предприятиям

 Подточенные режущие ножи должны быть

Использование несбалансированных ножей

ведет к слишком сильным вибрациям и

повреждению косилки.

Зарядка стартерной батареи (опция)

Стартерная батарея не нуждается в техническом

обслуживании и обычно заряжается косилкой.

В особых случаях батарею должен заряжать

 Перед первым вводом косилки в эксплуатацию

 При разрядке, перед перерывом на зиму или

длительным простоем (> 6 месяцев)

1. Извлеките зарядное устройство из ящика

аккумуляторной батареи.

2. Отсоедините кабель аккумулятора от кабеля

3. Соедините кабель аккумулятора с кабелем

зарядного устройства (

4. Подключите зарядное устройство к электросети.

Напряжение электросети должно

соответствовать рабочему напряжению

зарядного устройства.RUS

Время зарядки составляет около 36 часов.

Используйте только оригинальное зарядное

устройство из комплекта поставки.

▪ Заряжайте стартерную батарею только в

сухом, хорошо проветриваемом помещении.

▪ Не используйте газонокосилку во время

Замена моторного масла

1. Для сбора масла подготовьте подходящую

2. Полностью слейте масло через маслоналивное

отверстие или откачайте.

Утилизируйте отработавшее масло двигателя

без вреда для окружающей среды!

Мы рекомендуем сдавать отработавшее

масло в закрытой емкости в центр утилизации

или сервисный центр.

▪ не должно попасть в обычные отходы

▪ не должно попасть в канализацию или стоки

▪ не должно проливаться на землю

Замена воздушного фильтра

 Соблюдайте указания изготовителя двигателя.

Замена свечи зажигания

 Соблюдайте указания изготовителя двигателя.

Колесный привод (опция)

Регулировка троса Боудена

Если во время работы двигателя колесный привод

больше не включается или не выключается,

то необходимо дополнительно отрегулировать

соответствующий трос Боудена.

Изменяйте положение троса Боудена только

при выключенном двигателе.

1. Поверните элемент регулировки на тросе

Боудена в направлении стрелки (

2. Для проверки настройки запустите двигатель и

включите колесный привод.

3. Если колесный привод все еще не работает,

передайте газонокосилку в сервис-центр

или на авторизованное специализированное

Смазка ведущей шестерни

 Время от времени смазывайте ведущую шестерню

на валу редуктора маслом в виде аэрозоля

Редуктор колесного привода не нуждается в

техническом обслуживании.

Внимание - опасность взрыва!

Не храните устройство в помещении, где

используется открытое пламя или источники

 Дайте двигателю остыть

 Для уменьшения занимаемой площади во время

хранения сложите верхнюю перекладину

 Храните инструмент в сухом месте, недоступном

для детей и неуполномоченных лиц

 Обеспечьте защиту стартерной батареи от

 Время от времени дозаряжайте стартерную

 Опорожните бензиновый бак

 Извлеките штекер свечи зажигания из гнездаRUS

Перевод оригинального руководства по эксплуатации

Бензиновая газонокосилка

Устранение неполадок

Нож и вал двигателя выравнивать нельзя.

Двигатель не заводится ▪ Залейте бензин

▪ Установите рычаг газа в положение "Пуск"

▪ Подведите скобу моторного выключателя к верхней поперечине

▪ Проверьте свечи зажигания, при необходимости выполните замену

▪ Выполните очистку воздушного фильтра

▪ Дайте ножу косилки поработать вхолостую

▪ Подзарядите стартерную батарею

▪ Начинайте работу со скошенной площади

▪ Откорректируйте высоту стрижки

▪ Заточите / замените ножи косилки

▪ Очистите канал выброса / устройство

▪ Выполните очистку воздушного фильтра

▪ Уменьшите рабочую скорость

Не чистый разрез ▪ Заточите / замените ножи косилки

▪ Откорректируйте высоту стрижки

заполняется недостаточно

▪ Откорректируйте высоту стрижки

▪ Подождите, пока газон не высохнет

▪ Заточите / замените ножи косилки

▪ Очистите решетку приемника для травы

▪ Очистите канал выброса / устройство

▪ Измените положение троса Боудена

▪ Поврежден клиновидный ремень

▪ Обратитесь в мастерскую по обслуживанию клиентов

▪ Удалите грязь из колесного привода, с зубчатого ремня и редуктора

▪ Смажьте муфты свободного хода (ведущая шестерня на валу редуктора)

маслом в виде аэрозоля

Колеса не вращаются при

включенном редукторе

▪ Подтяните колесные винты

▪ Ступица колеса неисправна

▪ Поврежден клиновидный ремень

▪ Обратитесь в мастерскую по обслуживанию клиентов

Устройство слишком сильно

▪ Проверьте нож косилки

При возникновении неполадок, которые не приведены в данной таблице или которые невозможно

устранить самостоятельно, обратиться в один из сервисных центров нашей компании.RUS

Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом

срока давности предъявления претензии по качеству (путем ремонта или замены - по нашему усмотрению).

Срок давности определяется законодательством страны, где был куплен инструмент.

Наши гарантийные обязательства действительны

только в следующих случаях:

Гарантия теряет силу в следующих случаях:

 При надлежащем обращении с инструментом

 При соблюдении руководства по

 При использовании оригинальных запасных

 При попытке починить инструмент

 При внесении изменений в конструкцию инструмента

 При ненадлежащем использовании инструмента

(например, в промышленных или коммунальных

Гарантия не распространяется на:

 Повреждения лакового покрытия, возникшие по причине нормального износа

 Изнашиваемые детали, отмеченные рамкой XXX XXX

(X) на карте запасных частей

 Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства

соответствующего производителя двигателей

В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и

чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр.

Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления

покупателем претензий по качеству к продавцу.

 Специалист всегда должен выполнять

следующие проверки при следующих

 после наезда на препятствие

 при внезапной остановке двигателя

 при повреждении редуктора

 при повреждении клиновидного ремня

 при искривлении ножа

 при искривлении вала двигателя

Декларация о соответствии стандартам ЕС

 см. руководство по монтажу

Ремонтные работы разрешено проводить только

сотрудникам сервис-центров и авторизованных

специализированных предприятий.

Стартерные батареи с израсходованным

или заканчивающимся зарядом или

дефектные стартерные батареи

запрещено утилизировать вместе с

Инструмент, его упаковка и принадлежности

изготовлены из материалов, подлежащих

вторичной переработке, поэтому их следует

утилизировать соответствующим образом.UA

Переклад оригінального посібника з експлуатації

Газонокосарка бензинова

 Ця газонокосарка не призначена для

Газонокосарка бензинова

 Не вдихайте пари бензину

Бензин Моторне масло

2. Залийте бензин через воронку.

2. Залийте масло через воронку.

Газонокосарка бензинова

корпуса газонокосарки. Таким чином, скошена трава

Газонокосарка бензинова

Газонокосарка бензинова

Газонокосарка бензинова

Двигун не заводиться ▪ Залити бензин

 при пошкодженні клинового ременя

Описание на продукта 330

Пускане в експлоатация 334

Описание на продукта

Дистанционно управление на газта

Почиствайте областта около мотора, ауспуха,

 след контакт с чужди тела

 При зареждане с бензин или моторно масло не

Предупреждение – опасност от пожар!

Бензинът и маслото са силно запалими!

Винаги спазвайте инструкцията за работа,

предоставена от производителя на мотора.

Гориво-смазочни материали

Бензин Моторно масло

 Не наливайте бензин или масло при работещ

работещ или загрят мотор

 Винаги затваряйте здраво капачката на резервоара

 не стартирайте мотора

 почистете машината

 не стартирайте мотора

2. Налейте бензин с фуния.

2. Налейте масло с фуния.

Пускане в експлоатация

изключен мотор и спрял нож.

Осова настройка или централна настройка (

или осова настройка (

затягащи приспособления (

▪ Стартирайте мотора само при монтиран нож

(ножът служи за инерционна маса)

▪ При стартиране на загрят мотор НЕ

 Задействайте пускателя с особено внимание, в

 Внимавайте краката да са на достатъчно

разстояние от режещия инструмент

 Стартирайте машината в ниска трева

с дистанционно управление на газта, без

запалител/въздушна клапа

температури под 10 °C натискайте бутона на

газта за желаните обороти на мотора в позиция

температури под 10 °C натискайте бутона на

желаните обороти на мотора в позиция между

желаните обороти на мотора в позиция между

Задействайте лоста само при работещ мотор.

 Винаги сменяйте повредените шумозаглушители

производителя на мотора!

сухи, добре проветрени помещения.

рециклиране или в сервиз.

2. За проверка на настройката стартирайте мотора

 при внезапно спиране на мотора

3 Погон на тркала* 11 Варио-погон*

Бензин Моторно масло

15). При температури под

производителот на моторот!

наполни акумулаторот:

▪ Дополнете го акумулаторот
