РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BM 875 III AL-KO

asianmukaisissa kansallisissa laeissa.Перевод оригинального руководства по эксплуатации

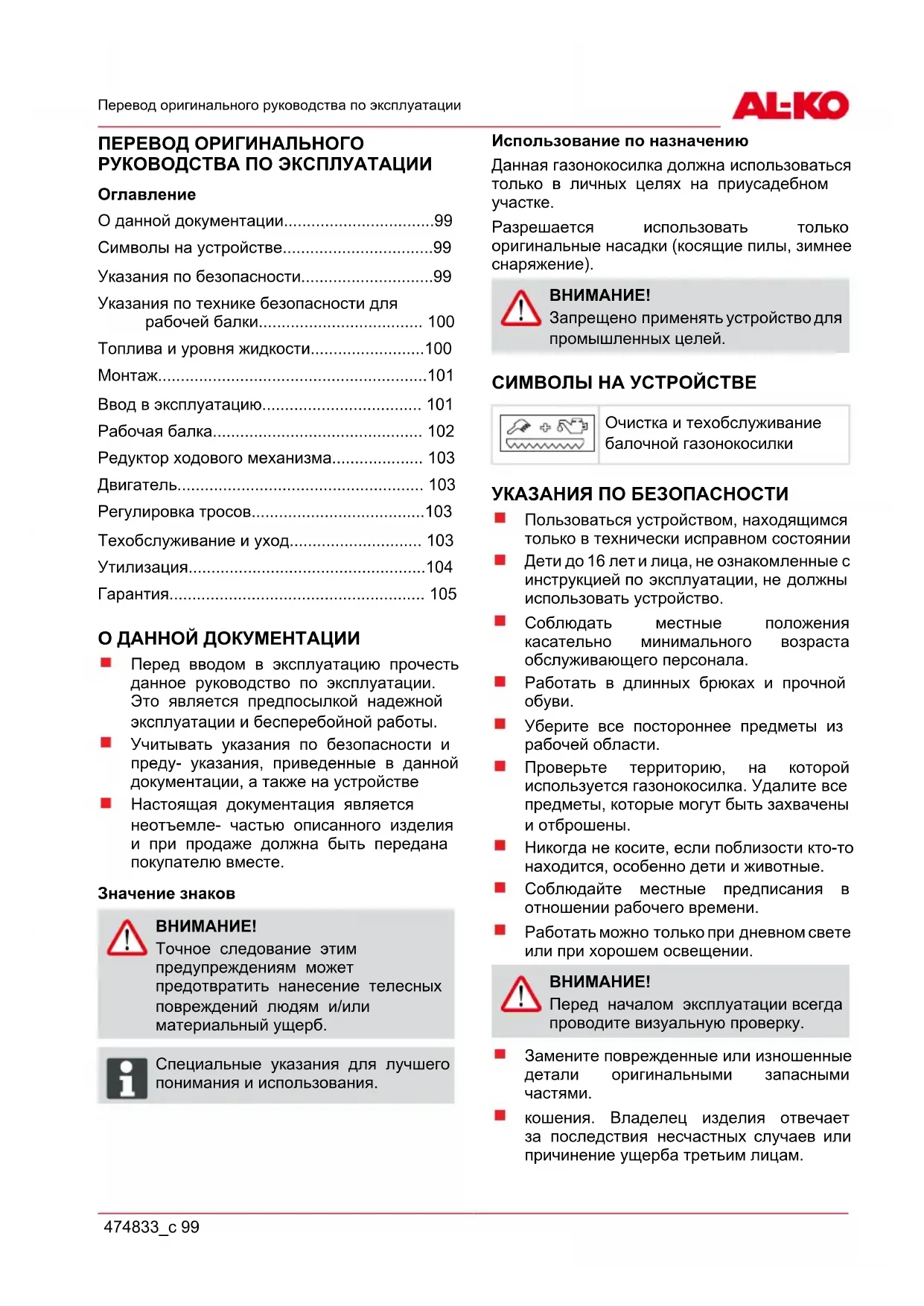

ПЕРЕВОД ОРИГИНАЛЬНОГО

РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ

О данной документации99

Символы на устройстве99

Указания по безопасности99

Указания по технике безопасности для

Топлива и уровня жидкости100

Ввод в эксплуатацию 101

Редуктор ходового механизма 103

Регулировка тросов103

Техобслуживание и уход 103

О ДАННОЙ ДОКУМЕНТАЦИИ

Перед вводом в эксплуатацию прочесть

данное руководство по эксплуатации.

Это является предпосылкой надежной

эксплуатации и бесперебойной работы.

Учитывать указания по безопасности и

преду- указания, приведенные в данной

документации, а также на устройстве

Настоящая документация является

неотъемле- частью описанного изделия

и при продаже должна быть передана

Точное следование этим

предупреждениям может

предотвратить нанесение телесных

повреждений людям и/или

Специальные указания для лучшего

понимания и использования.

Использование по назначению

Данная газонокосилка должна использоваться

только в личных целях на приусадебном

Разрешается использовать только

оригинальные насадки (косящие пилы, зимнее

Запрещено применять устройство для

СИМВОЛЫ НА УСТРОЙСТВЕ

Очистка и техобслуживание

балочной газонокосилки

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Пользоваться устройством, находящимся

только в технически исправном состоянии

Дети до 16 лет и лица, не ознакомленные с

инструкцией по эксплуатации, не должны

использовать устройство.

Соблюдать местные положения

касательно минимального возраста

обслуживающего персонала.

Работать в длинных брюках и прочной

Уберите все постороннее предметы из

Проверьте территорию, на которой

используется газонокосилка. Удалите все

предметы, которые могут быть захвачены

Никогда не косите, если поблизости кто-то

находится, особенно дети и животные.

Соблюдайте местные предписания в

отношении рабочего времени.

Работать можно только при дневном свете

или при хорошем освещении.

Перед началом эксплуатации всегда

проводите визуальную проверку.

Замените поврежденные или изношенные

детали оригинальными запасными

кошения. Владелец изделия отвечает

за последствия несчастных случаев или

причинение ущерба третьим лицам.ru

Указания по безопасности

100 BM 660 / 870III / 875III

Не выводить предохранительные и

защитные устройства из эксплуатации

При запуске двигателя

никто не должен находиться перед

косильный и колесный привод должны

Используйте косилку только на травяных

Для транспортировки и подъема косилки

обязательно надевайте на рабочую балку

При передвижении за пределами

скашиваемой поверхности отключайте

Берегите руки и ноги от вращающихся

Управляйте устройством только за ручку

управления. Это позволяет соблюдать

безопасную дистанцию.

При работе следует обращать внимание

на устойчивое положение.

Выхлопную трубу и двигатель содержать

Удалите от выхлопной трубы

и цилиндра горючие посторонние

При проведении работ на склонах:

Никогда не работайте на гладкий и

Всегда старайтесь занять

максимально устойчивое положение.

Всегда стригите траву поперек

склона, никогда не ведите

газонокосилку вверх или вниз.

Не стригите траву на склонах под

Особая осторожность при развороте!

Не оставляйте устройство без присмотра.

При оставлении устройства без

Дождаться остановки режущего

Снять наконечник свечи зажигания

Не изменяйте настройки регулятора

БЕЗОПАСНОСТИ ДЛЯ РАБОЧЕЙ

Рабочая балка частично оснащена

открытыми ножами. Последние при

неосторожном обращении представляю

серьезную опасность травмирования.

Всегда надевайте на рабочую балку защитную

монтаж рабочей балки на косилку,

транспортировке и хранении,

монтажных работах на устройстве.

Поврежденные защитные планки замените.

ТОПЛИВА И УРОВНЯ ЖИДКОСТИ

Опасность пожара! Бензин сильно

Хранить бензин в специально

предусмотренных для этого емкостях

Заправлять только на открытом воздухе

Не курить во время заправки

Для заправки используйте воронку или

заливную трубу, чтобы топливо не попало

на двигатель, корпус или землю.

Не открывать запорное устройство бака

при работающем или горячем двигателе

Заменить поврежденный бак или

запорное устройство бака

Поврежденные глушители замените.

Если разлился бензин:

Не запускать двигатель

Избегать попыток зажигания

Очистить устройство.

Опасность получения ожога!

Работающие двигатели имеют

высокую температуру. Части

двигателя, особенно выхлопная

система, сильно нагреваются.

Никогда не давать работать

двигателю в закрытых помещениях.

Опасность отравления!Монтаж

Эксплуатировать устройство

разрешено только после полного

Монтаж данной газонокосилки следует

проводить, соблюдая указания конкретной,

имеющейся в комплекте поставки инструкции

Первоначальный пуск в эксплуатацию

Цифры, выделенные курсивом,

например (2-1), указывают на

Бензиновый двигатель: Перед

первым вводом в эксплуатацию

залейте масло и бензин!

Редуктор ходового механизма

Масло залито в редуктор на заводе-

Всегда соблюдать прилагаемое

руководство по эксплуатации двигателя

Регулировка направляющей рукоятки (1)

Высота направляющей рукоятки регулируется

в соответствии с ростом пользователя.

Обычно она устанавливается на высоте

1. Ослабить виты на корпусе.

2. Высоту направляющей рукоятки устновить

в соответствии с пазом.

Установка режущей высоты

Режущая высота устанавливается при

помощи прижимных полозков (2 шт.)

Стандартная косящая пила (2)

плавная регулировка режущей высоты

приблизительно до 6 см

Привести прижимные полозки в желаемое

Оба прижимных полозка должны быть

установлены на одинаковой высоте

Косящая пила ESM (3)

Монтаж держателя протектора в качестве

Косящая пила косит, прижимаясь вплотную к

Держатель протектора установить как

показано на рисунке, изогнутая часть

Монтаж регулируемых прижимных

плавная регулировка режущей высоты

приблизительно до 6см.

Держатель протектора установить, как

показано на рисунке (5), изогнутая часть

Прижимные полозки установить, как

показано на рисунке (6).

Установка режущей высоты (7)

Ослабить гайки (по 2 шт. на полозок) .

Привести прижимные полозки в желаемое

Прижимные полозки должны быть

установлены на одинаковой высоте!

При запуске двигателя нельзя

задействовать рычаг сцепления

привода движения и косьбы!

Рычаг газа привести в положение << START >>

Пусковую кнопку нажать три раза с

интервалом ок. 2 секунд (9).

При температуре ниже 10° C нажать пусковую

При разогретом до рабочей

температуре двигателе кнопки

подсоса нажимать не нужно.

Плавно вытянуть тросик стартера и затем дать

медленно завестись (10).ru

102 BM 660 / 870III / 875III

Если двигатель не запускается после 3

испытаний на растяжение (9) и (10)

Как только мотор завелся, установить рычаг

газа в положение между Start и Stop в

соответствии с желаемым числом оборотов

При косьбе поставить рычаг газа в положение

<START> - (полный газ).

Если двигатель заглох из-за

отсутствия топлива, заправку и

запускать двигатель, (9) и (10) еще

Включение рабочей балки (11)

Отведите предохранительные скобы (11-1).

Полностью прижмите вниз и удерживайте

рычаг сцепления (11-2).

Косильный механизм должен

приходить в движение только после

прохождения половины пути рычага,

при необходимости подрегулируйте

боуденовский трос — (см.

«Регулировка боуденовских тросов»).

Включение ходового привода (11)

Притяните рычаг сцепления (11-3) к ручке

управления и удерживайте его.

Ходовой механизм должен приходить

в движение только после

прохождения половины пути рычага,

при необходимости подрегулируйте

боуденовские тросы — (см.

«Регулировка боуденовских тросов»).

Исполнение с передним и задним ходом

Рычаг сцепления (12-1) = ходовой привод

Рычаг сцепления (12-2) = ходовой привод

Не нажимайте оба рычага

сцепления одновременно!

Включайте ходовой привод вперед

ходовой привод назад.

Выключение ходового привода (12)

Отпустите рычаг сцепления (12-1) или (12-2).

Отключение рабочей балки (11)

Отпустите рычаг сцепления (11-2).

Выключение двигателя (13)

Установите рычаг газа в позицию << STOP >>.

После каждого использования очищайте

рабочую балку, особенно направляющие и

скользящие поверхности. Для этого снимите

После этого смажьте все подвижные детали.

Используйте только биологические

разлагающиеся смазочные материалы!

Демонтаж косильного ножа с рабочей

Стандартная рабочая балка (14, 15)

1. Открутите болты (14-1).

2. Извлеките деталь (14-2) по направлению

3. При повторном монтаже детали

учитывайте направление установки —

выступающий носик в направлении

4. Ослабьте направляющие косильного ножа

5. Ослабьте 6-гранные гайки и немного

выкрутите резьбовые шпильки.

6. Вытяните вбок косильный нож.

Повторный монтаж выполняется в обратном

Регулировка режущего зазора (15)

1. Вручную вкрутите резьбовые шпильки до

появления сопротивления, после этого

выкрутите назад на ½ оборота.

2. Зафиксируйте резьбовые шпильки

3. После регулировки косильный нож должен

еще свободно двигаться рукой.

4. Выполните пробное скашивание,

при недостаточной производительности

слегка вкрутите резьбовые шпильки.Рабочая балка

Рабочая балка ESM (14)

1. Открутите болты (14-1).

2. Извлеките деталь (14-2) по направлению

3. При повторном монтаже детали 2

учитывайте направление установки —

выступающий носик в направлении

Дальнейший демонтаж косильного ножа, а

также техобслуживание рабочей балки, см.

приложение: Рабочая балка ESM Universal SC ADVICE

Смазывайте на захвате (16) и приводе

рабочей балки (17) каждые 8 часов

работы обычной универсальной

консистентной смазкой.

Подточка и замена ножей

Тупые лезвия подточите подходящим

точильным бруском с соблюдением угла резки

(прим. 35–40 °), для этого демонтируйте

Изношенные и поврежденные лезвия

замените — сервисная мастерская.

Предоставить для проверки специалисту:

после наезда на препятствие

при немедленной остановке

при изгибе косящей пилы

при повреждении редуктора

при поврежденном клиновом ремне

РЕДУКТОР ХОДОВОГО МЕХАНИЗМА

Регулярно проверяйте уровень масла в

1. Установите устройство в горизонтальное

2. Выкрутите резьбовую пробку

маслозаливного отверстия.

3. Уровень масла: до нижней кромке

заливного отверстия. При необходимости

долейте редукторное масло.

Заправочный объем для устройств

Замена масла в двигателе, воздушный

фильтр, свеча зажигания

Читайте инструкцию производителя по

эксплуатации двигателя.

Косящая пила (нет контргайки)

1. Ослабить контргайки

2. Отрегулировать регулировочным винтом

Правильное положение:

Привод косьбы или движения сначала

приведите в движение, повернув рычаг

3. Затянуть контргайки

ТЕХОБСЛУЖИВАНИЕ И УХОД

Никогда не поднимайте и не переносите

устройство с работающим двигателем.

Выключите двигатель, отсоедините

штекер от свечи зажигания, подождите

остановки всех подвижных частей.

Не храните заправленные топливом

машины в зданиях, в которых пары

бензина могут контактировать с

открытым пламенем или искрами!

Сливайте бензин из бака только вне

Не обдавать устройство струей воды!

Проникнувшая внутрь вода (система

зажигания, карбюратор ...) может стать

причиной неисправностей.ru

Техобслуживание и уход

104 BM 660 / 870III / 875III ADVICE

Если косилка наклонить в сторону,

то, в зависимости от производителя

должна смотреть вверх!!!

См. руководство по эксплуатации

изготовителя двигателя!

При работах с режущим инструментом

всегда носите защитные перчатки.

Перед укладкой на хранение в закрытых

помещениях дайте двигателю остыть.

Запасные части и принадлежности

Использовать только оригинальные

Возможны изменения в конструкции и

Вышедшие из строя приборы,

аккумуляторы и батареи

запрещается утилизировать вместе

с бытовыми отходами!

Инструмент, его упаковка и

принадлежности изготовлены из

материалов, подлежащих вторичной

переработке, поэтому их следует

утилизировать соответствующим

Опасность получения травмы!

Перед проведением любых работ

по техническому обслуживанию и

очистке снять наконечник свечи

Неисправность Решение

Поставьте рычаг газа

Нечистый покос Обратиться на

При возникновении неисправностей,

которые не указаны в данной таблице

или которые Вы не можете устранить

самостоятельно, обращайтесь в

соответствующую сервисную службу.Гарантия

Производитель устраняет возможные дефекты материалов или производственный брак

устройства в течение установленного законом срока подачи рекламаций на свое усмотрение

путем ремонта или замены. Срок опре- деляется законодательством страны, в которой

приобретено устройство.

Гарантия действует только при следующих усло-

при надлежащем использовании

при соблюдении руководства по

при использовании оригинальных запчастей

Гарантия аннулируется

при попытках ремонта устройства

при технических изменениях устройства;

при применении не по назначению

(например, в коммерческих целях).

Гарантия не распространяется:

на повреждения лакового покрытия, которые объясняются нормальным износом;

изнашивающиеся детали, которые в каталоге запчастей заключены в рамку [xxx xxx (x)]

двигатели внутреннего сгорания: на них распространяются условия предоставления гарантии

Гарантийный период начинается с даты приобретения первым покупателем. Такой датой

считается дата ори- гинального документа на покупку. В гарантийном случае обратитесь с данным

гарантийным письмом и документом, подтверждающим покупку товара, к своему дилеру или в

ближайший авторизованный сервисный центр. Гарантия дает право покупателю предъявлять

производителю претензии относительно устранения недостатков изделия.D

106 660 / 870III / 875III BM 660 III BM 870 III BM 875 III Art.Nr: 112885
