BEDIENUNGSANLEITUNG BM 875 III AL-KO

99 dB(A) 97 dB(A) 97 dB(A)

88 dB(A) 86 dB(A) 85 dB(A)D Original-Betriebsanleitung

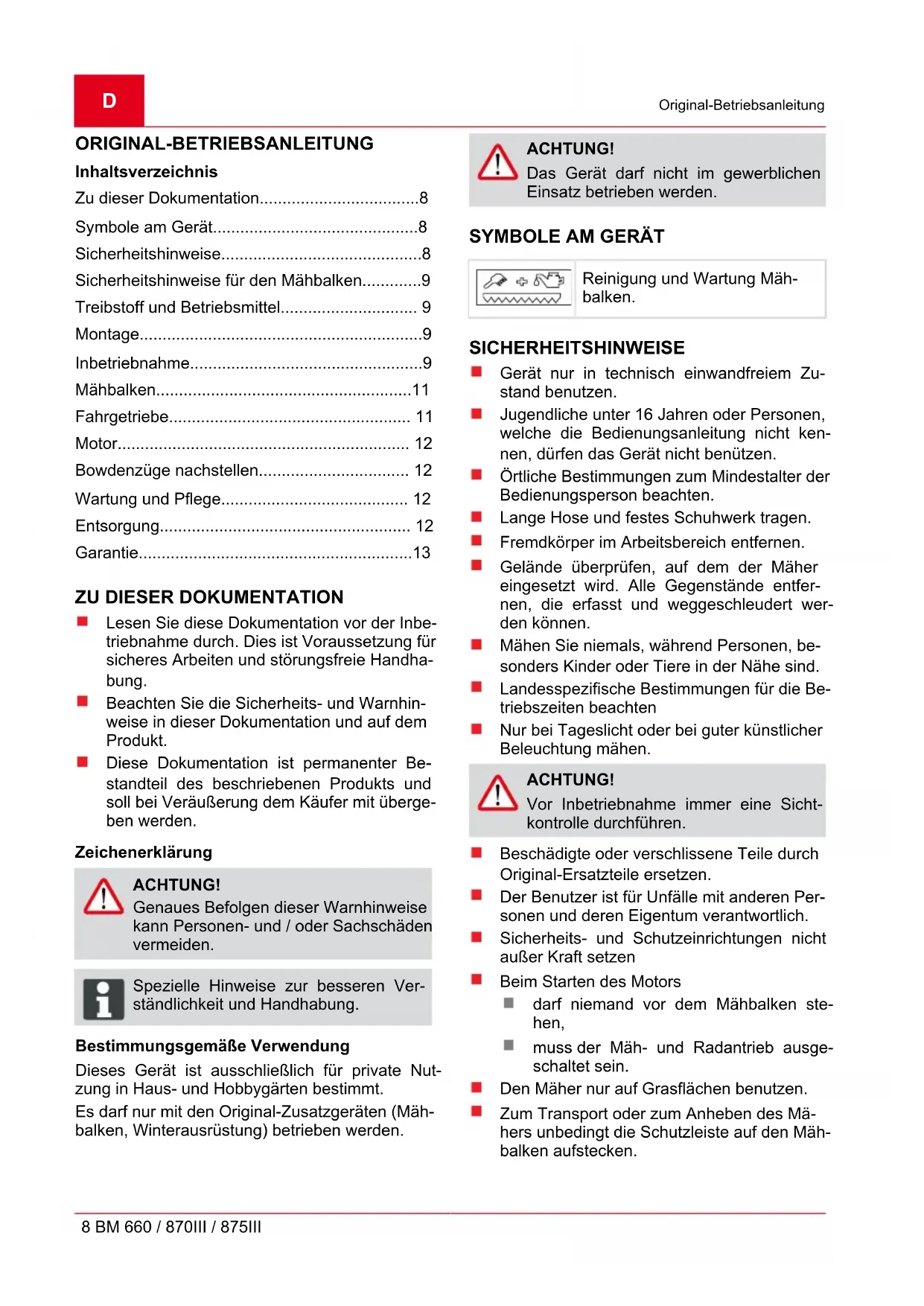

8 BM 660 / 870III / 875III ORIGINAL-BETRIEBSANLEITUNG Inhaltsverzeichnis

Zu dieser Dokumentation8

Sicherheitshinweise8

Sicherheitshinweise für den Mähbalken9

Treibstoff und Betriebsmittel 9

Bowdenzüge nachstellen 12

Wartung und Pflege 12

ZU DIESER DOKUMENTATION Lesen Sie diese Dokumentation vor der Inbe-

triebnahme durch. Dies ist Voraussetzung für

sicheres Arbeiten und störungsfreie Handha-

Beachten Sie die Sicherheits- und Warnhin-

weise in dieser Dokumentation und auf dem

Diese Dokumentation ist permanenter Be-

standteil des beschriebenen Produkts und

soll bei Veräußerung dem Käufer mit überge-

Genaues Befolgen dieser Warnhinweise

kann Personen- und / oder Sachschäden

HINWEIS Spezielle Hinweise zur besseren Ver-

ständlichkeit und Handhabung.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für private Nut-

zung in Haus- und Hobbygärten bestimmt.

Es darf nur mit den Original-Zusatzgeräten (Mäh-

balken, Winterausrüstung) betrieben werden.

Das Gerät darf nicht im gewerblichen

Einsatz betrieben werden.

SYMBOLE AM GERÄT Reinigung und Wartung Mäh-

SICHERHEITSHINWEISE Gerät nur in technisch einwandfreiem Zu-

Jugendliche unter 16 Jahren oder Personen,

welche die Bedienungsanleitung nicht ken-

nen, dürfen das Gerät nicht benützen.

Örtliche Bestimmungen zum Mindestalter der

Bedienungsperson beachten.

Lange Hose und festes Schuhwerk tragen.

Fremdkörper im Arbeitsbereich entfernen.

Gelände überprüfen, auf dem der Mäher

eingesetzt wird. Alle Gegenstände entfer-

nen, die erfasst und weggeschleudert wer-

Mähen Sie niemals, während Personen, be-

sonders Kinder oder Tiere in der Nähe sind.

Landesspezifische Bestimmungen für die Be-

triebszeiten beachten

Nur bei Tageslicht oder bei guter künstlicher

Vor Inbetriebnahme immer eine Sicht-

kontrolle durchführen.

Beschädigte oder verschlissene Teile durch

Original-Ersatzteile ersetzen.

Der Benutzer ist für Unfälle mit anderen Per-

sonen und deren Eigentum verantwortlich.

Sicherheits- und Schutzeinrichtungen nicht

Beim Starten des Motors

darf niemand vor dem Mähbalken ste-

muss der Mäh- und Radantrieb ausge-

Den Mäher nur auf Grasflächen benutzen.

Zum Transport oder zum Anheben des Mä-

hers unbedingt die Schutzleiste auf den Mäh-

balken aufstecken.Sicherheitshinweise

Beim Fahren außerhalb der Mähfläche den

Mähantrieb abschalten.

Hände und Füße nicht in die Nähe rotierender

Das Gerät nur am Führungsholm steuern.

Dadurch ist der Sicherheitsabstand vorgege-

Beim Arbeiten auf sicheren Stand achten

Auspuff und Motor sauber halten

Brennbare Fremdkörper vom Auspuff

und Zylinderbereich entfernen.

Bei Arbeiten am Hang:

Niemals an einem glatten und rutschigen

Immer auf sicheren Stand achten.

Immer quer zum Hang mähen, niemals

Nicht an Hängen mit mehr als

10° Neigung arbeiten!

Besondere Vorsicht beim Wenden!

Gerät nicht unbeaufsichtigt lassen.

Beim Verlassen des Gerätes:

Stillstand des Schneidwerks abwarten

Zündkerzensstecker abziehen

Die Reglereinstellungen des Motors nicht

SICHERHEITSHINWEISE FÜR DEN MÄHBALKEN Der Mähbalken hat teilweise freiliegende Messer.

Diese sind bei unvorsichtiger Handhabung ein er-

hebliches Verletzungsrisiko.

Die Schutzleiste für den Mähbalken immer aufste-

Montage des Mähbalkens an den Mäher

Reinigen des Gerätes

Transport und Lagerung des Mähers

Montagearbeiten am Mähbalken

Beschädigte Schutzleisten erneuern.

TREIBSTOFF UND BETRIEBSMITTEL WARNUNG!

Brandgefahr! Benzin ist hochgradig

Benzin nur in dafür vorgesehenen Behältern

Nur im Freien tanken

Beim Tanken nicht rauchen

Zum Auftanken einen Trichter oder ein Ein-

füllrohr verwenden, damit kein Kraftstoff auf

den Motor, das Gehäuse oder die Erde ver-

schüttet werden kann.

Den Tankverschluss bei laufendem oder hei-

ßem Motor nicht öffnen

Beschädigten Tank oder Tankverschluss

Beschädigte Auspufftöpfe austauschen.

Wenn Benzin ausgelaufen ist:

Zündversuche vermeiden

Restlichen Kraftstoff verdunsten lassen

Laufende Motoren erzeugen Wärme.

Motorteile, insbesondere der Auspuff,

Motor nie in geschlossenen Räumen lau-

Das Gerät darf erst nach vollständiger

Montage betrieben werden.

Für die Montage dieses Mähers beachten Sie

bitte die separat beigelegte Montageanleitung.

INBETRIEBNAHME Erstinbetriebnahme

HINWEIS Kursiv gedruckte Zahlen, z. B. (2-1) ver-

weisen auf die Abbildungen.D Inbetriebnahme

10 660 / 870III / 875III WARNUNG!

Benzinmotor: Vor der Erstinbetrienahme

Öl und Benzin einfüllen!

Das Getriebeöl ist werkseitig eingefüllt.

Immer die mitgelieferte Bedienungsanleitung

des Motorenherstellers beachten

Höhe des Führungsholm einstellen (1)

Die Höhe des Führungsholmes entsprechend der

Körpergröße einstellen.

Die normale Höheneinstellung entspricht der

1. Schrauben an der Gehäusekonsole lösen.

2. Führungsholmhöhe entsprechend dem Lang-

lochbereich einstellen.

3. Schrauben wieder festziehen.

Einstellen der Schnitthöhe

Mit den Gleitkufen (2 Stück) wird die Schnitthöhe

Standard - Mähbalken (2)

Stufenlose Schnitthöheneinstellung bis ca. 6 cm

Gleitkufen in gewünschte Höhenposition

Muttern wieder festziehen.

Beide Gleitkufen müssen auf gleiche

Höhe eingestellt werden!

Montage der Laufsohlenhalter als Gleitkufen

Der Mähbalken schneidet dicht am Boden.

Laufsohlenhalter wie abgebildet montieren, die

gebogene Seite zeigt nach oben (4).

Montage der verstellbaren Gleitkufen

Stufenlose Schnitthöheneinstellung bis ca. 6 cm.

Laufsohlenhalter wie abgebildet montieren

(5), die gebogene Seite zeigt nach unten.

Gleitkufen wie abgebildet montieren (6).

Schnitthöhe einstellen (7)

Muttern (2 Stück pro Gleitkufe) lösen.

Gleitkufen in gewünschte Höhenposition

Muttern wieder festziehen.

Beide Gleitkufen müssen auf gleiche

Höhe eingestellt werden!

Beim Starten des Motors dürfen die

Kupplungshebel für den Fahr- und Mäh-

antrieb nicht aktiviert sein!

Gashebel auf Position << START >>stellen (8).

Primerknopf 3x drücken, im Zeitabstand von je-

weils ca. 2 Sekunden (9).

Bei niedrigen Temperaturen unter 10° C den Pri-

merknopf 5x drücken.

HINWEIS Bei betriebswarmem Motor müssen

die Primerknöpfe nicht betätigt wer-

Starterseil zügig herausziehen und danach lang-

sam wieder aufrollen lassen (10).

Falls der Motor nach 3 Zugversuchen nicht an-

springt (9) und (10) wiederholen.

Sobald der Motor läuft den Gashebel entspre-

chend der gewünschten Motordrehzahl in eine

Position zwischen Start und Stop stellen.

Zum Mähen den Gashebel auf Position <<

START >> (= Vollgas) stellen.

HINWEIS Wenn der Motor aus Kraftstoffmangel

ausgegangen ist, Kraftstoff nachfüllen

und den Motor nach (9) und (10) wieder

Mähbalken einschalten (11)

Sicherheitsbügel (11-1) wegschwenken.

Kupplungshebel (11-2) ganz niederdrücken und

Das Mähwerk darf sich erst nach

der Hälfte des Hebelweges in Bewe-

gung setzen, gegebenenfalls Bowden-

zug nachstellen – (siehe unter: Bowden-

Fahrantrieb einschalten (11)

Kupplungshebel (11-3) zum Holm herziehen und

festhalten.Inbetriebnahme

Der Fahrantrieb darf sich erst nach der

Hälfte des Hebelweges einschalten, ge-

gebenenfalls Bowdenzüge nachstellen –

(siehe unter: Bowdenzüge nachstellen).

Ausführung mit Vor- und Rückwärtsgang (12)

Kupplungshebel (12-1) = Fahrantrieb vorwärts

Kupplungshebel (12-2) = Fahrantrieb rückwärts

Nicht beide Kupplungshebel gleich-

Fahrantrieb vorwärts

Fahrantrieb rückwärts

Fahrantrieb auschalten (12)

Kupplungshebel (12-1) oder (12-2) loslassen.

Mähbalken abschalten (11)

Kupplungshebel (11-2) loslassen.

Motor ausschalten (13)

Gashebel auf Position << STOP >> stellen.

MÄHBALKEN Den Mähbalken nach jedem Gebrauch reinigen,

insbesondere die Führungs- und Gleitflächen.

Dazu das Mähmesser ausbauen.

Anschließend alle beweglichen Teile ölen.

Nur biologisch abbaubare Schmiermittel ver-

Mähmesser am Mähbalken ausbauen

Standard-Mähbalken (14, 15)

1. Schrauben (14-1) abschrauben.

2. Teil (14-2) nach vorne herausnehmen.

3. Bei Wiedermontage von Teil Einbaurichtung

beachten – vorstehende Nase in Fahrtrich-

4. Führungen für Mähmesser lockern (15).

5. 6kt-Muttern lösen und Gewindestifte etwas

6. Mähmesser seitlich herausziehen.

Der Wiedereinbau erfolgt in umgekehrter Reihen-

Einstellen des Schnittspiels (15)

1. Die Gewindestifte von Hand soweit eindre-

hen, bis Widerstand spürbar wird – danach je-

weils noch eine ½ Umdrehung weiterdrehen.

2. Gewindestifte mit Kontermutter sichern.

3. Das Mähmesser muss sich nach der Einstel-

lung noch frei von Hand bewegen lassen.

4. Schnittprobe vornehmen – bei ungenügender

Schnittleistung die Gewindestifte geringfügig

1. Schrauben (14-1) abschrauben.

2. Teil (14-2) nach vorne herausnehmen.

3. Bei Wiedermontage von Teil 2 Einbaurich-

tung beachten – vorstehende Nase in Fahrt-

Weiterer Ausbau des Mähmessers, sowie

die Wartung des Mähbalkens siehe Beiblatt:

ESM – Mähbalken Universal SC HINWEIS

An Mitnehmer (16) und dem Antrieb für

Mähbalken (17) alle 8 Arbeitsstunden

mit handelsüblichem Mehrzweckfett ab-

Nachschleifen und Auswechseln der Messer

Stumpfe Messerklingen mit einem geeigneten

Schleifstein unter Einhaltung des Schnittwinkels

(ca. 35 – 40°) nachschleifen – Mähmesser dazu

Abgenutzte oder beschädigte Messerklingen aus-

wechseln - Kundendienstwerkstatt.

Vom Fachmann prüfen lassen:

nach Auffahren auf ein Hindernis

bei sofortigem Stillstand des Motors

bei verbogenem Mähbalken

bei defektem Keilriemen

Ölstand des Getriebes regelmäßig überprüfen

1. Gerät waagrecht stellen.

2. Ölverschlußschraube herausdrehen.

3. Ölstandshöhe: Bis Unterkante der Einfüllöff-

nung Bei Bedarf Getriebeöl nachfüllen.

Ölsorte Getriebeöl SAE 80D Motor

12 660 / 870III / 875III

Ölfüllmenge für Geräte mit

nur Vorwärtsgang ca. 0,25 l

Ölwechsel, Luftfilter, Zündkerze

Siehe Bedienungsanleitung des Motorenherstel-

BOWDENZÜGE NACHSTELLEN Mähbalken mit Kontermutter (19-1)

1. Kontermuttern (20-1) oder (20-2) lösen

2. mit Stellschraube nachjustieren

Richtige Einstellung:

Das Mähwerk bzw. das Fahrwerk darf sich erst

nach der Hälfte des Hebelweges in Bewegung

3. Kontermuttern wieder festziehen.

WARTUNG UND PFLEGE Gerät nie mit laufendem Motor heben oder

tragen. Motor ausschalten, Zündkerzenste-

cker abziehen, Stillstand aller beweglichen

Betankte Maschine nicht in Gebäuden

aufbewahren, in denen Benzindämpfe

mit offenem Feuer oder Funken in Be-

rührung kommen können!

Benzintank nur im Freien entleeren.

Gerät nicht mit Wasser abspritzen! Eindrin-

gendes Wasser (Zündanlage, Vergaser...)

kann zu Störungen führen.

HINWEIS Wenn der Mäher zur Seite geneigt wird,

muss je nach Motorenhersteller

Siehe Bedienungsanleitung des Motorenher-

Bei Tätigkeiten am Schneidwerkzeug immer

Schutzhandschuhe tragen.

Vor Einlagern in geschlossenene Räumen

den Motor auskühlen lassen

Ersatzteile und Zubehör

Nur Original-Ersatzteile und Original-Zube-

Konstruktions- und Ausführungsänderungen

ENTSORGUNG Ausgediente Geräte, Batterien oder

Akkus nicht über den Hausmüll ent-

Verpackung, Gerät und Zubehör sind aus

recyclingfähigen Materialien hergestellt

und entsprechend zu entsorgen.

HILFE BEI STÖRUNGEN ACHTUNG!

Vor allen Wartungs- und Reinigungsarbeiten den Zündkerzenstecker ziehen!

Motor springt nicht an bei kaltem Motor: Primer betätigen

Gashebel auf Position Start stellen

Zündkerzenstecker auf die Zündkerze aufstecken

Zündkerzen prüfen, eventuell erneuern

Luftfilter reinigenGarantie

Motorleistung lässt nach Kundendienstwerkstatt aufsuchen, Messer nachschlei-

Unsauberer Schnitt Kundendienstwerkstatt aufsuchen

Messer nachschleifen / erneuern

Schnittspiel nachstellen

Mähwerk / Radantrieb funktioniert nicht Bowdenzug nachstellen

Kundendienstwerkstatt aufsuchen, Keilriemen defekt

HINWEIS Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben

können, wenden Sie sich bitte an unseren zuständigen Kundendienst.

GARANTIE Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjäh-

rungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die

Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei:

beachten dieser Bedienungsanleitung

sachgemäßer Behandlung

verwenden von Original-Ersatzteilen

Die Garantie erlischt bei:

eigenmächtigen Reparaturversuchen

eigenmächtigen technischen Veränderungen

nicht bestimmungsgemäßer Verwendung

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen [xxx xxx (x)] gekennzeichnet sind

Verbrennungsmotoren (hier gelten die Garantiebestimmungen der jeweiligen Motorenhersteller)

Die Garantiezeit beginnt mit dem Kauf durch den ersten Endabnehmer. Maßgebend ist das Datum auf

dem Kaufbeleg. Wenden Sie sich bitte mit dieser Erklärung und dem Original-Kaufbeleg an Ihren Händ-

ler oder die nächste autorisierte Kundendienststelle. Die gesetzlichen Mängelansprüche des Käufers

gegenüber dem Verkäufer bleiben durch diese Erklärung unberührt.en

Translation of the original operating instructions

Bowdenzüge nachstellen 18

Höhe des Führungsholm einstellen

Falls der Motor nach 3 Zugversuchen nicht an-

springt Punkt 10. und 11. wiederholen.

As soon as the engine is running, set the throttle

position - (full throttle).

ADVICE Wenn der Motor aus Kraftstoffmangel

ausgegangen ist, Kraftstoff nachfüllen

und den Motor nach Punkt 10. und 11.

Bowdenzüge nachstellen 24

Bowdenzüge nachstellen 30

Bowdenzüge nachstellen 37

Bowdenzüge nachstellen 43

Die Gleitkufen müssen auf gleiche Höhe

Bowdenzüge nachstellen 55

lić jej nawinąć się z powrotem (10).

Falls der Motor nach 3 Zugversuchen nicht an-

springt (9) und (10) wiederholen.

Gdy tylko silnik zacznie pracować, ustawić dźwig-

Bowdenzüge nachstellen 60

Bowdenzüge nachstellen 73

Auspuff und Motor sauber halten

HILFE BEI STÖRUNGEN FIGYELEM!

fullständigt monterad.

stufenlose Schnitthöheneinstellung bis ca. 6 cm

efterjustera eventuellt bowdenkabeln –

eventuellt bowdenkabeln – (se: Justera

Art.Nr: 112872474833_c 107

Art.Nr: 112872474833_c 109

Art.Nr: 112872474833_c 111
