BEDIENUNGSANLEITUNG Classic 5.14 SPS Plus AL-KO

BENZINRASENMÄHER Betriebsanleitung

GROriginal-Betriebsanleitung

D: Betriebsanleitung 8

*5 ȅįȘȖȓİȢȤȡȒıȘȢ 3Original-Betriebsanleitung 4 Benzin-Rasenmäher 2

13Original-Betriebsanleitung

HondaD Original-Betriebsanleitung

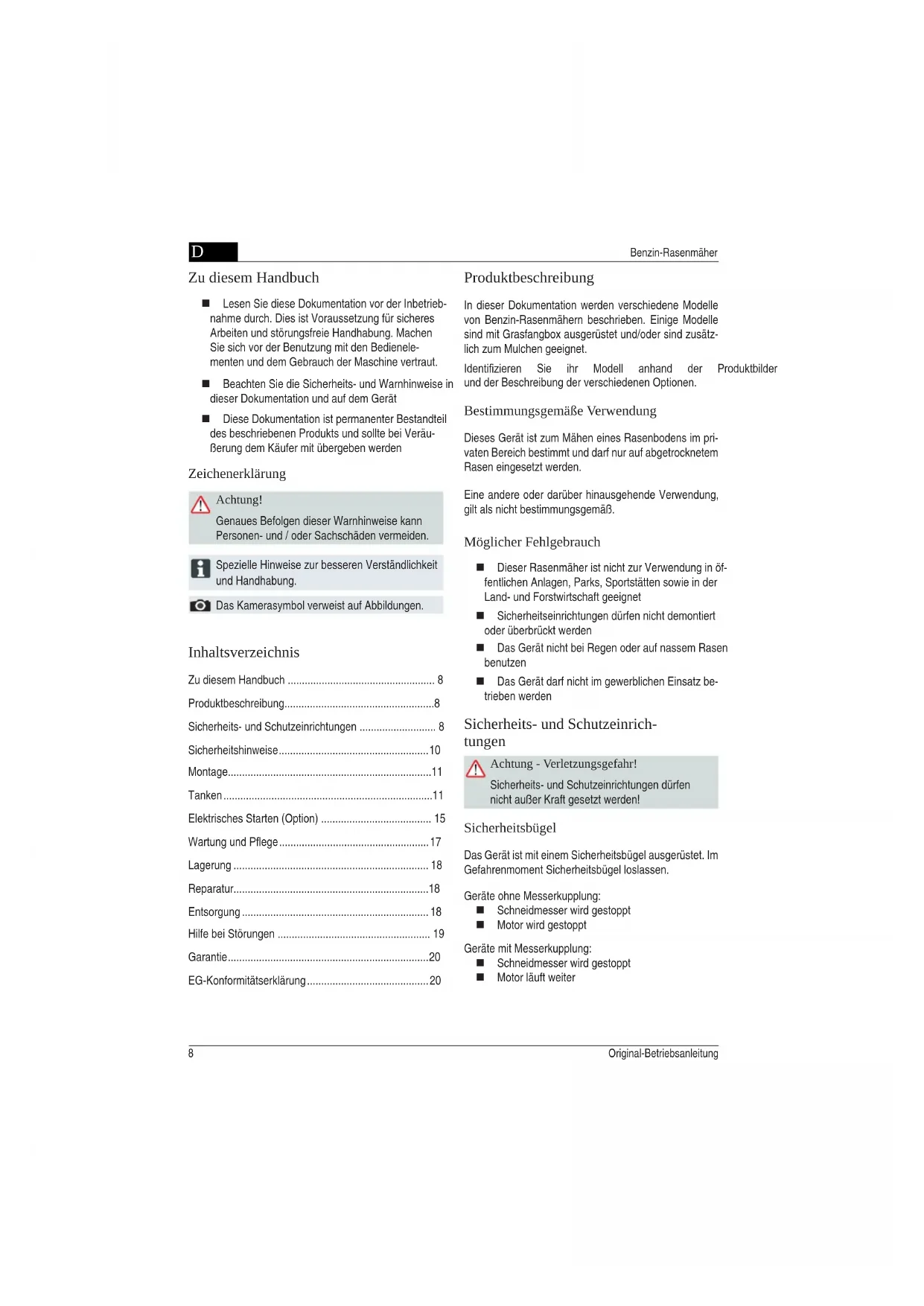

Zu diesem Handbuch 8

Produktbeschreibung 8

Sicherheits- und Schutzeinrichtungen 8

Sicherheitshinweise 10

Elektrisches Starten (Option) 15

Hilfe bei Störungen 19

EG-Konformitätserklärung 20

 Lesen Sie diese Dokumentation vor der Inbetrieb-

nahme durch. Dies ist Voraussetzung für sicheres

Arbeiten und störungsfreie Handhabung. Machen

Sie sich vor der Benutzung mit den Bedienele-

menten und dem Gebrauch der Maschine vertraut.

 Beachten Sie die Sicherheits- und Warnhinweise in

dieser Dokumentation und auf dem Gerät

 Diese Dokumentation ist permanenter Bestandteil

des beschriebenen Produkts und sollte bei Veräu-

ßerung dem Käufer mit übergeben werden

Genaues Befolgen dieser Warnhinweise kann

Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit

Das Kamerasymbol verweist auf Abbildungen.

In dieser Dokumentation werden verschiedene Modelle

von Benzin-Rasenmähern beschrieben. Einige Modelle

sind mit Grasfangbox ausgerüstet und/oder sind zusätz-

lich zum Mulchen geeignet.

,GHQWL¿]LHUHQ 6LH LKU 0RGHOO DQKDQG GHU 3URGXNWELOGHU

und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im pri-

vaten Bereich bestimmt und darf nur auf abgetrocknetem

Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung,

gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

 Dieser Rasenmäher ist nicht zur Verwendung in öf-

fentlichen Anlagen, Parks, Sportstätten sowie in der

Land- und Forstwirtschaft geeignet

 Sicherheitseinrichtungen dürfen nicht demontiert

oder überbrückt werden

 Das Gerät nicht bei Regen oder auf nassem Rasen

 Das Gerät darf nicht im gewerblichen Einsatz be-

Sicherheits- und Schutzeinrich-

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen

nicht außer Kraft gesetzt werden!

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im

Gefahrenmoment Sicherheitsbügel loslassen.

Geräte ohne Messerkupplung:

 Schneidmesser wird gestoppt

 Motor wird gestoppt

Geräte mit Messerkupplung:

 Schneidmesser wird gestoppt

 Motor läuft weiterD

1 Starterseil 9 Schnitthöhenverstellung*

2 Start, Stop* 10 Messerkupplung*

3 Radantrieb* 11 Variogetriebe*

4 Sicherheitsbügel 12 Betriebsanleitung

5 Ergonomische Höhenverstellung* 13 Auswurfeinsatz*

6 Füllstandsanzeige* 14 Verschlußklappe*

7 Prallklappe* 15 Mulchkit*

8 Grasfangbox* 16 Benzintank

*je nach Ausführung 17 Öleinfüllstutzen

Besondere Vorsicht bei der Handhabung.

Vor Arbeiten am Schneidwerk

Zündkerzenstecker ziehen.

Vor Inbetriebnahme Gebrauchsanleitung lesen! Motorbremse lösen.

Dritte aus dem Gefahrenbereich fernhalten! Radantrieb einschalten.

Hände und Füße vom Schneidwerk fernhalten!

Gasfernbedienung Start / Stop.

Abstand zum Gefahrenbereich halten.

Die Prallklappe schützt vor herausschleudernden Teilen.

17D Original-Betriebsanleitung

Gerät nur in technisch einwandfreiem Zustand

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen

nicht außer Kraft gesetzt werden!

Achtung - Brandgefahr!

Betankte Maschine nicht in Gebäuden aufbewah-

ren, in denen Benzindämpfe mit offenem Feuer

oder Funken in Berührung kommen könnten!

Bereich um Motor, Auspuff, Batteriekasten, Kraft-

stofftank frei von Mähgut, Benzin, Öl halten.

Warnung - Brandgefahr!

%HQ]LQXQGgOVLQGKRFKJUDGLJHQWÀDPPEDU

 Dritte aus dem Gefahrenbereich fernhalten

 Mähen Sie niemals, während Personen, besonders

Kinder, oder Haustiere in der Nähe sind

 Der Maschinenführer oder der Benutzer ist für

Unfälle mit anderen Personen und deren Eigentum

 Kinder oder andere Personen, die die Betriebs-

anleitung nicht kennen, dürfen das Gerät nicht

 Örtliche Bestimmungen zum Mindestalter der Be-

 *HUlWQLFKWXQWHU(LQÀXVVYRQ$ONRKRO'URJHQRGHU

 Zweckmäßige Arbeitskleidung tragen

 Festes und rutschsicheres Schuhwerk

 Beim Arbeiten an Hängen

 immer auf sicheren Stand achten

 immer quer zum Hang mähen, niemals auf-

 nicht an Hängen mit einer Steigung von mehr

 Besondere Vorsicht beim Wenden

 Nur bei ausreichendem Tageslicht oder künstlicher

Beleuchtung arbeiten

 Körper, Gliedmaßen und Kleidung vom Schneid-

 /DQGHVVSH]L¿VFKH%HVWLPPXQJHQIUGLH%HWULHEV-

 Betriebsbereites Gerät nicht unbeaufsichtigt lassen

 Nur mit scharfem Schneidmesser mähen

 Gerät nie mit beschädigten Schutzeinrichtungen /

Schutzgittern betreiben

 Gerät nie ohne vollständig eingebaute Schutzein-

richtungen betreiben (z. B.: Prallklappe, Grasfang-

 Gerät vor jedem Gebrauch auf Beschädigungen

prüfen, vor erneutem Gebrauch beschädigte Teile

 Abgenutzte oder beschädigte Messer und Befesti-

gungsbolzen nur satzweise austauschen, um Un-

 Bevor Sie den Motor starten, kuppeln Sie alle Mes-

ser und Antriebe aus

 Motor abstellen, Stillstand des Gerätes abwarten,

Zündschlüssel und Zündkerzenstecker ziehen

 Beim Verlassen des Gerätes

 bei der Überprüfung, Reinigung oder Arbeiten

 nach dem Auftreten von Störungen

 vor dem Lösen von Blockierungen

 vor dem Beseitigen von Verstopfungen

 nach dem Kontakt mit Fremdkörpern

 bevor Sie nachtanken

 Störungen und ungewöhnliche Vibrationen am

Gerät auftreten (sofortige Überprüfung erfor-

Zusatzsymbole bei Geräten mit Elektrostart

Achtung! Gefahr durch Stromschlag.

Anschlussleitung von Schneidmessern fern-

Gerät vor Wartungsarbeiten oder bei be-

schädigtem Kabel immer vom Netz trennen.D

Beiliegende Montageanleitung beachten.

Das Gerät darf erst nach vollständiger Montage

Suchen sie nach Beschädigungen am Rasenmä-

her und führen Sie die erforderlichen Repara-

turen durch, bevor Sie erneut starten und mit

dem Rasenmäher arbeiten.

 Zündkerzenstecker aufstecken und Motor starten

 nach Störungsbeseitigung (siehe Störungsta-

belle) und Prüfung des Gerätes

 nach dem Reinigen des Gerätes

 Starten Sie den Motor nicht, wenn Sie vor dem Aus-

 Das zu mähende Terrain vollständig und sorgfältig

prüfen, alle Fremdkörper entfernen

 Besondere Aufmerksamkeit beim Umkehren des

Rasenmähers oder wenn Sie den Rasenmäher zu

 Nicht über Hindernisse mähen

(z. B. Zweige, Baumwurzeln)

 Schnittgut nur bei stehendem Motor entfernen

 Motor / Schneidmesser abschalten, wenn eine an-

dere als die zu mähende Fläche überquert wird

 Gerät niemals mit laufendem Motor heben oder

 Beim Einfüllen von Benzin oder Motoröl nicht Essen

 Benzindämpfe nicht einatmen

 Führen Sie das Gerät im Schrittempo

 Vor Gebrauch auf festen Sitz der Muttern, Schrau-

ben und Bolzen achten

 Beim Auslaufen des Motors die Drosselkappe

schließen . Falls der Motor einen Benzinabsperr-

hahn besitzt, ist dieser nach dem Mähen zu schlie-

Vor der Inbetriebnahme müssen Sie den Rasenmäher

Warnung - Brandgefahr!

%HQ]LQXQGgOVLQGKRFKJUDGLJHQWÀDPPEDU

Immer die mitgelieferte Bedienungsanleitung des

Motor nie in geschlossenen Räumen laufen

lassen. Vergiftungsgefahr!

 Benzin und Öl nur in dafür vorgesehene Behälter

 Benzin und Öl nur bei kaltem Moter im Freien ein-

füllen oder entleeren

 Nicht bei laufendem Motor Benzin oder Öl einfüllen

 Tank nicht überfüllen (Benzin dehnt sich aus)

 Beim Tanken nicht rauchen

 Den Tankververschluss bei laufendem oder heißen

 Beschädigten Tank oder Tankverschluss austau-

 Tankdeckel immer fest schließen

 Falls Benzin übergelaufen ist, darf kein Versuch

unternommen werden, den Motor zu starten. Statt-

dessen ist die Maschine von der benzinverschmutz-

ten Fläche zu entfernen. Jeglicher Zündversuch ist

]XYHUPHLGHQELVVLFKGLH%HQ]LQGlPSIHYHUÀFK-

tigt haben.D Original-Betriebsanleitung

Zentralverstellung ( 1)

4. Knopf der Zentralhöhenverstellung gedrückt halten

 Für kürzeren Rasen den Handgriff der Zentral-

höhenverstellung nach unten drücken (

 Für längeren Rasen den Handgriff der Zentral-

höhenverstellung nach oben ziehen (

 Die Stufe der Zentralhöhenverstellung wird

5. Knopf in der gewünschten Schnitthöhe loslassen.

Achsverstellung oder Zentralverstellung (

1. Hebel zum Entriegeln zur Seite drücken und halten.

2. Hebel nach links oder rechts in die gewünschte

Schnitthöhe schieben.

3. Hebel einrasten lassen.

4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelrad-Schnellverstellung

oder Achsverstellung (

1. Hebel zum Entriegeln zur Seite drücken und halten.

2. Hebel nach links oder rechts in die gewünschte

Schnitthöhe schieben.

3. Hebel einrasten lassen.

4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelradverstellung ( 5)

1. Radschraube in Links- oder Rechtsrichtung lösen.

2. Radschraube in die Lochung für die gewünschte

Schnitthöhe einstecken.

3. Radschraube festziehen.

Die Radverschraubungen sind mit Links- und

Rechtsgewinde versehen. Beim Einschrauben

auf die entsprechende Gewinderichtung im Mä-

hergehäuse und die dazugehörenden Schrauben

4. Auf gleiche Lochposition bei allen Rädern achten.

 Wenn Motoröl ausgelaufen ist:

 Motor nicht starten

 Ausgelaufenes Motoröl mit Ölbindemittel oder

Lappen aufsaugen und sachgemäß entsorgen

 in den Abfall geben

 LQGLH.DQDOLVDWLRQGHQ$EÀXVVRGHUDXIGLH

Wir empfehlen, Altöl in einem geschlossenen Behälter

beim Recycling-Center oder einer Kundendienststelle

1. Tankdeckel abschrauben, an sauberer Stelle

2. Benzin mit einem Trichter einfüllen.

3. Tankeinfüllöffnung fest verschließen und reinigen.

1. Öleinfülldeckel abschrauben, Verschluß an sau-

berer Stelle lagern.

2. Öl mit einem Trichter einfüllen.

3. Öleinfüllöffnung fest verschließen und reinigen.

Mit losem, beschädigtem oder abgenutztem

Schneidwerk oder Befestigungsteilen darf das

Gerät nicht benutzt werden!

Führen Sie vor jeder Inbetriebnahme eine Sicht-

Das Kamerasymbol auf den folgenden Seiten

verweist auf die Abbildungen, Seite 4–7.

Schnitthöhe einstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei abgeschaltetem Motor und

stillstehendem Schneidmesser verstellen.

ƒ Immer alle Räder auf die gleiche Schnitthöhe

ƒ Schnitthöhenverstellung ist modellabhängig.D

Zentralachsverstellung ( 6)

1. Beide Daumen auf die Enden der Achse legen.

2. Finger unter das Mähergehäuse legen.

3. Achse mit beiden Daumen aus der bisherigen

Kerbe für die Schnitthöhe ziehen.

4. Achse mit beiden Daumen vor die gewünschte Ker-

be für die Schnitthöhe ziehen und einrasten lassen.

5. Auf gleiche Rastposition bei allen Rädern achten.

Mähen mit Grasfangbox

Achtung - Verletzungsgefahr!

Grasfangbox nur bei ausgeschaltetem Motor und

stillstehendem Schneidmesser abnehmen oder

1. Prallklappe anheben und Grasfangbox in die Halter

Die Füllstandsanzeige wird durch den Luftstrom beim

Mähen nach oben gedrückt (

Ist die Grasfangbox voll, liegt die Füllstandsanzeige an

der Box an ( 7b). Die Grasfangbox muss geleert wer-

1. Prallklappe anheben.

2. Grasfangbox aushängen und nach hinten abneh-

4. Prallklappe anheben und Grasfangbox wieder in die

Mähen ohne Grasfangbox

Nur bei funktionsfähiger Drehfeder der

Prallklappe ohne Grasfangbox mähen.

Die Prallklappe liegt durch Federkraft am Rasenmäher-

gehäuse an. Der Grasschnitt wird so nach hinten unten

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt,

sondern verbleibt auf dem Rasen. Der Mulch schützt den

Boden vor dem Austrocknen und versorgt ihn mit Nähr-

Die besten Ergebnisse werden durch regelmäßigen

Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit

weichem Blattgewebe verrottet schnell.

 Grashöhe vor dem Mulchen: Maximal 8 cm

 Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen,

nicht zu schnell gehen.

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschaltetem Motor und

stillstehendem Schneidmesser einsetzen oder

1. Grasfangbox abnehmen (

2. Prallklappe anheben und Mulchkit in den Auswurf-

Verriegelung muss einrasten.

Rastet das Mulchkit nicht ein, können Mulchkit und

Schneidmesser beschädigt werden.

1. Prallklappe anheben.

2. Verriegelung am Mulchkit lösen (

3. Mulchkit herausziehen (

Mähen mit Seitenauswurf (Option)

Achtung - Verletzungsgefahr!

Seitenauswurf nur bei ausgeschaltetem Motor und

stillstehendem Schneidmesser abnehmen oder

anbringen.D Original-Betriebsanleitung

Achtung - Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen

Achtung - Verletzungsgefahr!

Gerät bei Startvorgang nicht kippen.

ƒ Motor nur bei montiertem Messer starten

(Messer dient als Schwungmasse)

ƒ Beim Starten des betriebswarmem Motors

(Honda) Choke oder Primerknopf NICHT be-

ƒ Reglereinstellungen am Motor nicht verändern

Griffhöhe einstellen (Option)

Die Griffhöhe kann nach Bedarf in zwei unterschiedlichen

Höhen eingestellt werden.

1. An der Unterholmverschraubung die beiden Griff-

2. Die Schraubbolzen abziehen und die gewünschte

Griffposition durch Einstecken in eine der jeweils

beiden Rechteckbohrungen an den Haltern und

durch die Holme einstellen (

Darauf achten, dass an jedem Halter jeweils die

gleiche Bohrung verwendet wird!

3. Halterungen mit dem Unterholm wieder mit den

Griffschrauben festschrauben.

Seitenauswurf einsetzen

1. Grasfangbox entfernen und Mulchkit einsetzen.

2. Abdeckung für Seitenauswurf aufklappen und

3. Seitenauswurfkanal einsetzen (

4. Abdeckung langsam schließen.

Die Abdeckung sichert den Seitenauswurfkanal vor

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und

2. Seitenauswurf entfernen und Abdeckung schließen

 Gerät nicht starten, wenn der Auswurfkanal nicht

durch eines der folgenden Teile abgedeckt ist:

 Betätigen Sie den Anlass-Schalter mit besonderer

Aufmerksamkeit, entsprechend den Herstelleran-

 Achten Sie auf ausreichendem Abstand der Füße

 Gerät in niedrigem Gras starten

Positionszeichen am Gerät:

* je nach Ausführung

ohne Gasfernbedienung, mit Choke

1. Choke auf Position 1 stellen ( 13/1).

2. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

3. Starterseil zügig herausziehen und danach lang-

sam wieder aufrollen lassen (

4. Nach dem Aufwärmen des Motors (ca. 15–20

Sekunden) den Choke auf Position 2 stellen (

Der Motor hat eine Festgaseinstellung.

Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer ( 16)

1. Primerknopf 3x drücken, im Zeitabstand von ca.

16). Bei Temperaturen unter 10 °C

den Primerknopf 5x drücken.

2. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

3. Starterseil zügig herausziehen und danach lang-

sam wieder aufrollen lassen (

Der Motor hat eine Festgaseinstellung.

Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

2. Starterseil zügig herausziehen und danach lang-

sam wieder aufrollen lassen (

Der Motor hat eine Festgaseinstellung.

Eine Drehzahlregulierung ist nicht möglich.

mit Gasfernbedienung, mit Choke

1. Gashebel auf Position stellen ( 14/1).

2. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

3. Starterseil zügig herausziehen und danach langsam

wieder aufrollen lassen (

4. Nach dem Aufwärmen des Motors (ca. 15–20

Sekunden) Gashebel auf eine Position zwischen

und stellen ( 14/2).

mit Gasfernbedienung, ohne Primer/Choke

1. Gashebel auf Position stellen ( 20/1).

2. Sicherheitsbügel zum Oberholm herziehen und fest-

17) - Sicherheitsbügel rastet nicht ein.

3. Starterseil zügig herausziehen und danach langsam

wieder aufrollen lassen (

4. Nach dem Aufwärmen des Motors (ca. 15–20

Sekunden) Gashebel auf eine Position zwischen

mit Gasfernbedienung, mit Primer ( 16)

1. Gashebel auf Position stellen ( 20/1).

2. Primerknopf 3x drücken, im Zeitabstand von ca.

16). Bei Temperaturen unter 10 °C

den Primerknopf 5x drücken.

3. Sicherheitsbügel zum Oberholm herziehen und fest-

17) - Sicherheitsbügel rastet nicht ein.

4. Starterseil zügig herausziehen und danach langsam

wieder aufrollen lassen (

5. Sobald der Motor läuft, Gashebel für die gewünsch-

te Motordrehzahl in eine Position zwischen

Elektrisches Starten (Option)

Elektro-Start mit Primer ( 16)

1. Gashebel auf Position „START“ stellen (

2. Primerknopf 3x drücken, im Zeitabstand von ca.

16). Bei Temperaturen unter 10 °C

den Primerknopf 5x drücken.

3. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

4. Zündschlüssel im Zündschloss ganz nach rechts

19).D Original-Betriebsanleitung

Mit der Messerkupplung kann das Schneidmesser ein-

und ausgekuppelt werden, während der Motor weiter-

Schneidmesser einkuppeln

1. Sicherheitsbügel zum Oberholm ziehen und festhal-

17) - Sicherheitsbügel rastet nicht ein.

2. Kupplungshebel vom Körper wegschieben (

- Schneidmesser wird eingekuppelt.

Schneidmesser auskuppeln.

3. Sicherheitsbügel loslassen (

- Schneidmesser wird ausgekuppelt.

- Kupplungshebel geht in Ruhestellung (

Elektro-Start ohne Primer/Choke (

1. Gashebel auf Position „START“ stellen (

2. Sicherheitsbügel zum Oberholm herziehen und fest-

17) – Sicherheitsbügel rastet nicht ein.

3. Zündschlüssel im Zündschloss ganz nach rechts

4. Sobald der Motor läuft, Zündschlüssel loslassen

(springt auf Position „0“ zurück).

5. Gashebel entsprechend der gewünschten Motor-

drehzahl in eine Position zwischen

Radantrieb (Option) ( 22)

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken

22) – Getriebeschaltbügel rastet

- Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbügel loslassen (

- Radantrieb wird ausgeschaltet.

Gerät mit Messerkupplung

1. Sicherheitsbügel loslassen ( 25).

2. Gashebel auf Position

- Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten verge-

wissern, dass Motor steht.

Gerät ohne Messerkupplung

1. Gashebel auf Position stellen

2. Sicherheitsbügel loslassen (

- Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten verge-

wissern, dass Motor steht.

5. Sobald der Motor läuft, Zündschlüssel loslassen

(springt auf Position „0“ zurück).

6. Gashebel entsprechend der gewünschten Motor-

drehzahl in eine Position zwischen

Variogetriebe ( Option)

Mit dem Variogetriebe kann die Fahrtgeschwindigkeit des

Rasenmähers stufenlos verändert werden.

Hebel nur bei laufendem Motor betätigen.

Schalten ohne Motorantrieb kann den Antriebs-

mechanismus beschädigen.

 Für höhere Geschwindigkeit den Hebel (

 Für niedrigere Geschwindigkeit den Hebel (

Fahrtgeschwindigkeit immer dem aktuellen Bo-

den- und Rasenzustand anpassen.

:DUWXQJXQG3ÀHJH Achtung - Verletzungsgefahr!

ƒ 9RUDOOHQ:DUWXQJVXQG3ÀHJHDUEHLWHQLPPHU

Motor abschalten und den Zündkerzenstecker

ƒ Motor kann nachlaufen. Nach Ausschalten ver-

gewissern, dass Motor steht.

ƒ %HL:DUWXQJVXQG3ÀHJHDUEHLWHQDP6FKQHLG-

messer immer Arbeitshandschuhe tragen!

 Alle Muttern, Bolzen und Schrauben müssen fest

 Das Gerät muss in einem sicheren Arbeitszustand

 Motor abkühlen lassen, bevor die Maschine abge-

 Grasfangeinrichtung regelmäßig auf Funktion und

 Das Gerät nach jedem Gebrauch reinigen

 Gerät nicht mit Wasser abspritzen

Eindringendes Wasser kann zu Störungen führen

(Zündanlage, Vergaser)

 Schneidmesser regelmäßig auf Beschädigungen

 Defekte Schalldämpfer immer ersetzen

Je nach Motorenhersteller muss:

 GHU9HUJDVHU/XIW¿OWHUQDFKREHQ]HLJHQ

 die Zündkerze nach oben zeigen (

Schneidmesser nachschleifen / aus-

 Stumpfe oder beschädigte Schneidmesser nur bei

einer Servicestelle oder einem autorisierten Fach-

betrieb schärfen / erneuern lassen

 Nachgeschliffene Schneidmesser müssen ausge-

Nicht ausgewuchtete Messer führen zu starken

Vibrationen und beschädigen den Mäher.

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und

wird im Normalfall vom Mäher geladen.

In Sonderfällen muss die Batterie durch den Benutzer

 Vor der ersten Inbetriebnahme des Mähers

 Bei Entladung, vor der Winterpause oder bei län-

geren Standzeiten (> 6 Monate)

1. Ladegerät aus dem Batteriekasten nehmen.

2. Batteriekabel vom Motorkabel trennen (

3. Batteriekabel mit Ladegerätekabel verbinden

4. Ladegerät an Stromnetz anschließen.

Die Spannung des Stromnetzes muss mit der

Betriebsspannung des Ladegeräts übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden.

Nur das mitgelieferte Original-Ladegerät verwenden.

ƒ Starterbatterie nur in trockenen, gut gelüfteten

ƒ Rasenmäher wärend des Ladevorgangs nicht

Bedienungsanleitung des Motorenherstellers

beachten!D Original-Betriebsanleitung

Achtung - Explosionsgefahr!

Gerät nicht bei offenen Flammen oder Hitzequel-

 Motor auskühlen lassen

 Zum platzsparenden Aufbewahren den Oberholm

 Gerät trocken und unzugänglich für Kinder und un-

befugte Personen lagern

 Starterbatterie frostfrei lagern

 Starterbatterie von Zeit zu Zeit nachladen

 Benzintank entleeren

 Zündkerzenstecker ziehen

Reparaturarbeiten dürfen nur Servicestellen und autori-

sierte Fachbetriebe durchführen.

 Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit

Das Getriebe des Radantriebs ist wartungsfrei.

0RWRUSÀHJH Motoröl wechseln

1. Zum Auffangen des Öls einen geeigneten Behälter

2. Öl über die Öleinfüllöffnung vollständig ablaufen

lassen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsor-

Wir empfehlen, Altöl in einem geschlossenen

Behälter beim Recycling-Center oder einer

Kundendienststelle abzugeben.

ƒ in den Abfall geben

ƒ LQ.DQDOLVDWLRQRGHU$EÀXVVVFKWWHQ

ƒ auf die Erde schütten

 Hinweise des Motorenherstellers beachten.

 Hinweise des Motorenherstellers beachten.

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht

mehr ein- oder ausschalten, muss der entsprechende

Bowdenzug nachgestellt werden.

Bowdenzug nur bei ausgeschaltetem Motor

1. Drehen Sie das Verstellteil am Bowdenzug in

2. Zum Prüfen der Einstellung den Motor starten und

den Radantrieb einschalten.

3. Funktioniert der Radantrieb immer noch nicht, muss

der Rasenmäher zu einer Servicestelle oder einem

autorisierten Fachbetrieb gebracht werden.

Ausgediente Geräte, Batterien oder

Akkus nicht über den Hausmüll ent-

Verpackung, Gerät und Zubehör sind aus recycling-

fähigen Materialien hergestellt und entsprechend zu

Messer und Motorwelle dürfen nicht ausgerichtet werden.

Motor springt nicht an ƒ Benzin einfüllen

ƒ Gashebel auf „Start“ stellen

ƒ Motorschalterbügel zum Oberholm drücken

ƒ Zündkerzen prüfen, eventuell erneuern

ƒ /XIW¿OWHUUHLQLJHQ

ƒ Mähmesser frei drehen

ƒ Starterbatterie nachladen

ƒ Auf gemähter Fläche starten

Motorleistung lässt nach ƒ Schnitthöhe korrigieren

ƒ Mähmesser nachschleifen / erneuern

ƒ Auswurfkanal/Gehäuse reinigen

ƒ /XIW¿OWHUUHLQLJHQ

ƒ Arbeitsgeschwindigkeit verringern

Unsauberer Schnitt ƒ Mähmesser nachschleifen / erneuern

ƒ Schnitthöhe korrigieren

Grasfangbox füllt nicht aus-

ƒ Schnitthöhe korrigieren

ƒ Rasen abtrocknen lassen

ƒ Mähmesser nachschleifen / erneuern

ƒ Gitter der Grasfangbox säubern

ƒ Auswurfkanal/Gehäuse reinigen

Radantrieb funktioniert nicht ƒ Bowdenzug nachstellen

ƒ Kundendienst-Werkstatt aufsuchen

ƒ Schmutz in Radantrieb, Zahnriemen und Getriebe entfernen

ƒ Freiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen

Räder drehen bei eingeschal-

tetem Getriebe nicht

ƒ Radschrauben nachziehen

ƒ Kundendienst-Werkstatt aufsuchen

Gerät vibriert außergewöhn-

ƒ Mähmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie

sich bitte an unseren zuständigen KundendienstD Original-Betriebsanleitung

 Fachmännische Überprüfung ist immer erforderlich:

 nach Auffahren auf ein Hindernis

 bei plötzlichem Stillstand des Motors

 bei Getriebeschaden

 bei defektem Keilriemen

 bei verbogenem Messer

 bei verbogener Motorwelle

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Män-

gelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich

jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

 Sachgemäßer Behandlung des Gerätes

 Beachtung der Bedienungsanleitung

 Verwendung von Original-Ersatzteilen

 Reparaturversuchen am Gerät

 Technischen Veränderungen am Gerät

 nicht bestimmungsgemäßer Verwendung

(z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

 Lackschäden, die auf normale Abnutzung zurückzuführen sind

 Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX

 Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die

nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des

Käufers gegenüber dem Verkäufer unberührt.

EG-Konformitätserklärung

 siehe MontageanleitungD

21GB Translation of the original operating instructions

3. Sett inn sideutkastkanalen (

AL-KO GERÄTE GmbH l Head Quarter l Ichenhauser Str. 14 l 89359 Kötz l Deutschland
