BEDIENUNGSANLEITUNG Classic 4.64 SPS Plus AL-KO

D: Betriebsanleitung 8 SR: Упутства за употребу 204

GB: Instructions for use 22 DK: Brugsanvisning 218

■ Lesen Sie diese Dokumentation vor der Inbetriebnahme durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. Machen Sie sich vor der Benutzung mit den Bedienelementen und dem Gebrauch der Maschine vertraut.
■ Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Gerät
■ Diese Dokumentation ist permanenter Bestandteil des beschriebenen Produkts und sollte bei Veräußerung dem Käufer mit übergeben werden

Zeichenerklärung

Achtung!

Genaues Befolgen dieser Warnhinweise kann Personen- und / oder Sachschäden vermeiden.

Spezielle Hinweise zur besseren Verständlichkeit und Handhabung.

Das Kamerasymbol verweist auf Abbildungen.

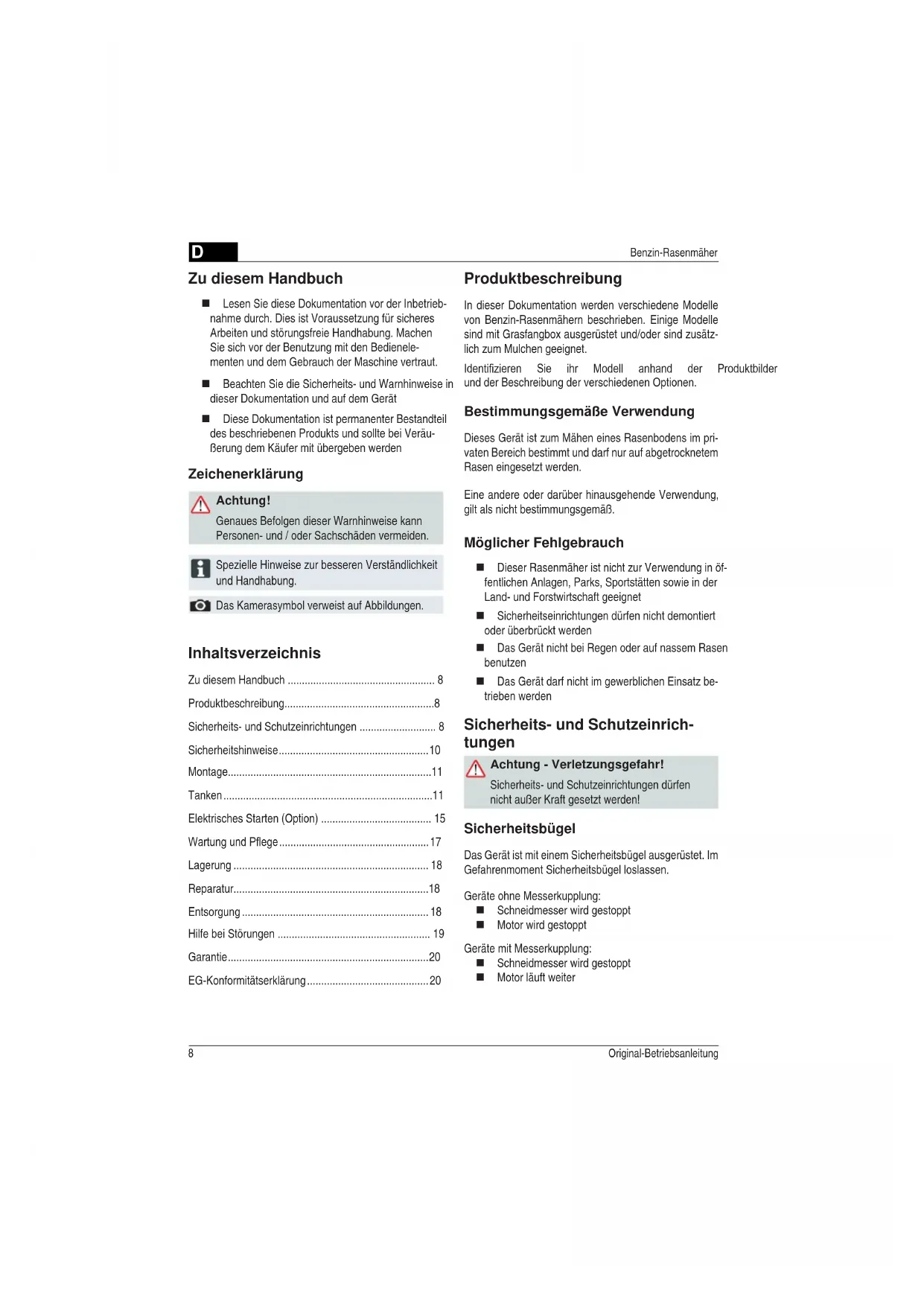

Inhaltsverzeichnis

Zu diesem Handbuch 8

Produktbeschreibung......8

Sicherheits- und Schutzeinrichtungen 8

Sicherheitshinweise....10

Montage....11

Tanken....11

Elektrisches Starten (Option) 15

Wartung und Pflege....17

Lagerung 18

Reparatur....18

Entsorgung 18

Hilfe bei Störungen 19

Garantie....20

EG-Konformitätserklärung....20

Produktbeschreibung

In dieser Dokumentation werden verschiedene Modelle von Benzin-Rasenmähern beschrieben. Einige Modelle sind mit Grasfangbox ausgerüstet und/oder sind zusätzlich zum Mulchen geeignet.

Identifizieren Sie ihr Modell anhand der Produktbilder und der Beschreibung der verschiedenen Optionen.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Mähen eines Rasenbodens im privaten Bereich bestimmt und darf nur auf abgetrocknetem Rasen eingesetzt werden.

Eine andere oder darüber hinausgehende Verwendung, gilt als nicht bestimmungsgemäß.

Möglicher Fehlgebrauch

■ Dieser Rasenmäher ist nicht zur Verwendung in öffentlichen Anlagen, Parks, Sportstätten sowie in der Land- und Forstwirtschaft geeignet
■ Sicherheitseinrichtungen dürfen nicht demontiert oder überbrückt werden
■ Das Gerät nicht bei Regen oder auf nassem Rasen benutzen
Das Gerät darf nicht im gewerblichen Einsatz betrieben werden

Sicherheits- und Schutzeinrichtungen

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Sicherheitsbügel

Das Gerät ist mit einem Sicherheitsbügel ausgerüstet. Im Gefahrenmoment Sicherheitsbügel loslassen.

Geräte ohne Messerkupplung:

■ Schneidmesser wird gestoppt
■ Motor wird gestoppt

Geräte mit Messerkupplung:

■ Schneidmesser wird gestoppt
■ Motor läuft weiter

Prallklappe

Die Prallklappe schützt vor herausschleudernden Teilen.

1 Starterseil 9 Schnitthöhenverstellung*
2 Start, Stop* 10 Messerkupplung*
3 Radantrieb* 11 Variogetriebe*
4 Sicherheitsbügel 12 Betriebsanleitung
5 Ergonomische Höhenverstellung* 13 Auswurfeinsatz*
6 Füllstandsanzeige* 14 Verschlußklappe*
7 Prallklappe* 15 Mulchkit*
8	Grasfangbox*
	*je nach Ausführung 17 Öleinfüllstutzen

Symbole am Gerät

	Achtung!Besondere Vorsicht bei der Handhabung.		[VXHT]	Vor Arbeiten am Schneidwerk Zündkerzenstecker ziehen.
[AK30]	Vor Inbetriebnahme Gebrauchsanleitung lesen! Motor		[40SK]	Selösen.
[TZ43]	Dritte aus dem Gefahrenbereich fernhalten! Radantrie		[DC7K]	Schalten.
	Hände und Füße vom Schneidwerk fernhalten!		[80ZZ]	Gasfernbedienung Start / Stop.
	Abstand zum Gefahrenbereich halten.

D

Zusatzsymbole bei Geräten mit Elektrostart

Achtung! Gefahr durch Stromschlag.

Anschlussleitung von Schneidmessern fernhalten.

Gerät vor Wartungsarbeiten oder bei beschädigtem Kabel immer vom Netz trennen.

Sicherheitshinweise

Achtung!

Gerät nur in technisch einwandfreiem Zustand benutzen!

Achtung - Verletzungsgefahr!

Sicherheits- und Schutzeinrichtungen dürfen nicht außer Kraft gesetzt werden!

Achtung - Brandgefahr!

Betankte Maschine nicht in Gebäuden aufbewahren, in denen Benzindämpfe mit offenem Feuer oder Funken in Berührung kommen könnten! Bereich um Motor, Auspuff, Batteriekasten, Kraftstofftank frei von Mähgut, Benzin, Öl halten.

Warnung - Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

■ Dritte aus dem Gefahrenbereich fernhalten
■ Mähen Sie niemals, während Personen, besonders Kinder, oder Haustiere in der Nähe sind
■ Der Maschinenführer oder der Benutzer ist für Unfälle mit anderen Personen und deren Eigentum verantwortlich
- Kinder oder andere Personen, die die Betriebsanleitung nicht kennen, dürfen das Gerät nicht benutzen.
■ Örtliche Bestimmungen zum Mindestalter der Bedienungsperson beachten
■ Gerät nicht unter Einfluss von Alkohol, Drogen oder Medikamenten bedienen
■ Zweckmäßige Arbeitskleidung tragen
Lange Hose
■ Festes und rutschsicheres Schuhwerk

Gehörschutz

■ Beim Arbeiten an Hängen

■ immer auf sicheren Stand achten
- immer quer zum Hang mähen, niemals auf- oder abwärts
nicht an Hängen mit einer Steigung von mehr als 20° mähen
■ Besondere Vorsicht beim Wenden

■ Nur bei ausreichendem Tageslicht oder künstlicher Beleuchtung arbeiten

Körper, Gliedmaßen und Kleidung vom Schneidwerk fernhalten

■ Landesspezifische Bestimmungen für die Betriebszeit beachten

■ Betriebsbereites Gerät nicht unbeaufsichtigt lassen
■ Nur mit scharfem Schneidmesser mähen
■ Gerät nie mit beschädigten Schutzeinrichtungen / Schutzgittern betreiben
Gerät nie ohne vollständig eingebaute Schutzeinrichtungen betreiben (z. B.: Prallklappe, Grasfang-einrichtungen)
■ Gerät vor jedem Gebrauch auf Beschädigungen prüfen, vor erneutem Gebrauch beschädigte Teile ersetzen lassen

■ Abgenutzte oder beschädigte Messer und Befestigungsbolzen nur satzweise austauschen, um Unwucht zu vermeiden

■ Bevor Sie den Motor starten, kuppeln Sie alle Messer und Antriebe aus

■ Motor abstellen, Stillstand des Gerätes abwarten, Zündschlüssel und Zündkerzenstecker ziehen

Beim Verlassen des Gerätes
■ bei der Überprüfung, Reinigung oder Arbeiten am Gerät
■ nach dem Auftreten von Störungen
■ vor dem Lösen von Blockierungen
■ vor dem Beseitigen von Verstopfungen
■ nach dem Kontakt mit Fremdkörpern
bevor Sie nachtanken
Störungen und ungewöhnliche Vibrationen am Gerät auftreten (sofortige Überprüfung erforderlich)

Suchen sie nach Beschädigungen am Rasenmäher und führen Sie die erforderlichen Reparaturen durch, bevor Sie erneut starten und mit dem Rasenmäher arbeiten.

■ Zündkerzenstecker aufstecken und Motor starten
nach Störungsbeseitigung (siehe Störungstabelle) und Prüfung des Gerätes
■ nach dem Reinigen des Gerätes

■ Starten Sie den Motor nicht, wenn Sie vor dem Auswurfkanal stehen

Das zu mähende Terrain vollständig und sorgfältig prüfen, alle Fremdkörper entfernen

■ Besondere Aufmerksamkeit beim Umkehren des Rasenmähers oder wenn Sie den Rasenmäher zu sich heranziehen

■ Nicht über Hindernisse mähen (z. B. Zweige, Baumwurzeln)

■ Schnittgut nur bei stehendem Motor entfernen

■ Motor / Schneidmesser abschalten, wenn eine andere als die zu mähende Fläche überquert wird

■ Gerät niemals mit laufendem Motor heben oder tragen

■ Beim Einfüllen von Benzin oder Motoröl nicht Essen oder Trinken

■ Benzindämpfe nicht einatmen

■ Führen Sie das Gerät im Schrittempo

■ Vor Gebrauch auf festen Sitz der Muttern, Schrauben und Bolzen achten

■ Beim Auslaufen des Motors die Drosselkappe schließen. Falls der Motor einen Benzinabsperrhahn besitzt, ist dieser nach dem Mähen zu schließen

Montage

Beiliegende Montageanleitung beachten.

Achtung!

Das Gerät darf erst nach vollständiger Montage betrieben werden.

Tanken

Vor der Inbetriebnahme müssen Sie den Rasenmäher auftanken.

Warnung - Brandgefahr!

Benzin und Öl sind hochgradig entflammbar!

Immer die mitgelieferte Bedienungsanleitung des Motorenherstellers beachten.

Betriebsmittel

	Benzin Motoröl
Sorte	Normalbenzin / bleifrei	siehe Hinweise des Motorenherstellers
Füllmenge	siehe Hinweise des Motorenherstellers	ca. 0,6 l

Sicherheit

Warnung!

Motor nie in geschlossenen Räumen laufen lassen. Vergiftungsgefahr!

■ Benzin und Öl nur in dafür vorgesehene Behälter aufbewahren
■ Benzin und Öl nur bei kaltem Moter im Freien einfüllen oder entleeren
■ Nicht bei laufendem Motor Benzin oder Öl einfüllen
■ Tank nicht überfüllen (Benzin dehnt sich aus)
■ Beim Tanken nicht rauchen
■ Den Tankververschluss bei laufendem oder heißen Motor nicht öffnen

■ Beschädigten Tank oder Tankverschluss austauschen

■ Tankdeckel immer fest schließen

■ Falls Benzin übergelaufen ist, darf kein Versuch unternommen werden, den Motor zu starten. Stattdessen ist die Maschine von der benzinverschmutzten Fläche zu entfernen. Jeglicher Zündversuch ist zu vermeiden bis sich die Benzindämpfe verflüchtigt haben.

D

■ Wenn Motoröl ausgelaufen ist:

Motor nicht starten
Ausgelaufenes Motoröl mit Ölbindemittel oder Lappen aufsaugen und sachgemäß entsorgen
Gerät reinigen

Altöl nicht:

in den Abfall geben

in die Kanalisation, den Abfluss oder auf die Erde schütten

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Benzin einfüllen

1. Tankdeckel abschrauben, an sauberer Stelle lagern.
2. Benzin mit einem Trichter einfüllen.
3. Tankeinfüllöffnung fest verschließen und reinigen.

Motoröl einfüllen

1. Öleinfülldeckel abschrauben, Verschluß an sauberer Stelle lagern.
2. Öl mit einem Trichter einfüllen.
3. Öleinfüllöffnung fest verschließen und reinigen.

Inbetriebnahme

Achtung!

Mit losem, beschädigtem oder abgenutztem Schneidwerk oder Befestigungsteilen darf das Gerät nicht benutzt werden!

Führen Sie vor jeder Inbetriebnahme eine Sichtkontrolle durch.

Das Kamerasymbol auf den folgenden Seiten verweist auf die Abbildungen, Seite 4–7.

Schnitthöhe einstellen

Achtung - Verletzungsgefahr!

Schnitthöhe nur bei abgeschaltetem Motor und stillstehendem Schneidmesser verstellen.

• Immer alle Räder auf die gleiche Schnitthöhe einstellen.
• Schnitthöhenverstellung ist modellabhängig.

Zentralverstellung (G)

1. Knopf der Zentralhöhenverstellung gedrückt halten (1/1).

Für kürzeren Rasen den Handgriff der Zentralhöhenverstellung nach unten drücken (1/2)
Für längeren Rasen den Handgriff der Zentralhöhenverstellung nach oben ziehen (1/2)
■ Die Stufe der Zentralhöhenverstellung wird angezeigt (1/3)

1. Knopf in der gewünschten Schnitthöhe loslassen.

Achsverstellung oder Zentralverstellung (2, 3)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten lassen.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelrad-Schnellverstellung oder Achsverstellung (4)

1. Hebel zum Entriegeln zur Seite drücken und halten.
2. Hebel nach links oder rechts in die gewünschte Schnitthöhe schieben.
3. Hebel einrasten lassen.
4. Auf gleiche Rastposition bei allen Rädern achten.

Einzelradverstellung (©)

1. Radschraube in Links- oder Rechtsrichtung lösen.
2. Radschraube in die Lochung für die gewünschte Schnitthöhe einstecken.
3. Radschraube festziehen.

Die Radverschraubungen sind mit Links- und Rechtsgewinde versehen. Beim Einschrauben auf die entsprechende Gewinderichtung im Mähergehäuse und die dazugehörenden Schrauben achten.

1. Auf gleiche Lochposition bei allen Rädern achten.

D

Zentralachsverstellung (c6)

1. Beide Daumen auf die Enden der Achse legen.
2. Finger unter das Mähergehäuse legen.
3. Achse mit beiden Daumen aus der bisherigen Kerbe für die Schnitthöhe ziehen.
4. Achse mit beiden Daumen vor die gewünschte Kerbe für die Schnitthöhe ziehen und einrasten lassen.
5. Auf gleiche Rastposition bei allen Rädern achten.

Mähen mit Grasfangbox

Achtung - Verletzungsgefahr!

Grasfangbox nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

1. Prallklappe anheben und Grasfangbox in die Halter einhängen (☐ 8).

Füllstandsanzeige

Die Füllstandsanzeige wird durch den Luftstrom beim Mähen nach oben gedrückt (7a).

Ist die Grasfangbox voll, liegt die Füllstandsanzeige an der Box an (7b). Die Grasfangbox muss geleert werden.

Grasfangbox leeren

1. Prallklappe anheben.
2. Grasfangbox aushängen und nach hinten abnehmen (8).
3. Grasfangbox leeren.
4. Prallklappe anheben und Grasfangbox wieder in die Halter einhängen (8).

Mähen ohne Grasfangbox

Achtung!

Nur bei funktionsfähiger Drehfeder der Prallklappe ohne Grasfangbox mähen.

Die Prallklappe liegt durch Federkraft am Rasenmähergehäuse an. Der Grasschnitt wird so nach hinten unten ausgeworfen.

Mulchen mit Mulchkit (Option)

Beim Mulchen wird das Schnittgut nicht aufgesammelt, sondern verbleibt auf dem Rasen. Der Mulch schützt den Boden vor dem Austrocknen und versorgt ihn mit Nährstoffen.

Die besten Ergebnisse werden durch regelmäßigen Rückschnitt um ca. 2 cm erreicht. Nur junges Gras mit weichem Blattgewebe verrottet schnell.

■ Grashöhe vor dem Mulchen: Maximal 8 cm
■ Grashöhe nach dem Mulchen: Mindestens 4 cm

Schrittgeschwindigkeit dem Mulchen anpassen, nicht zu schnell gehen.

Mulchkit einsetzen

Achtung - Verletzungsgefahr!

Mulchkit nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser einsetzen oder entfernen.

1. Grasfangbox abnehmen Ⓞ β).
2. Prallklappe anheben und Mulchkit in den Auswurfschacht einsetzen (9). Verriegelung muss einrasten.

Rastet das Mulchkit nicht ein, können Mulchkit und Schneidmesser beschädigt werden.

Mulchkit entfernen

1. Prallklappe anheben.
2. Verriegelung am Mulchkit lösen ( 10/1).
3. Mulchkit herausziehen (10/2).

Mähen mit Seitenauswurf (Option)

Achtung - Verletzungsgefahr!

Seitenauswurf nur bei ausgeschaltetem Motor und stillstehendem Schneidmesser abnehmen oder anbringen.

D

Seitenauswurf einsetzen

1. Grasfangbox entfernen und Mulchkit einsetzen.
2. Abdeckung für Seitenauswurf aufklappen und festhalten (11/1).
3. Seitenauswurfkanal einsetzen (11/2).
4. Abdeckung langsam schließen. Die Abdeckung sichert den Seitenauswurfkanal vor dem Herausfallen.

Seitenauswurf entfernen

1. Abdeckung für Seitenauswurf aufklappen und festhalten (11/1).
2. Seitenauswurf entfernen und Abdeckung schließen (11/2).

Griffhöhe einstellen (Option)

Die Griffhöhe kann nach Bedarf in zwei unterschiedlichen Höhen eingestellt werden.

1. An der Unterholmverschraubung die beiden Griffschrauben abdrehen.

2. Die Schraubbolzen abziehen und die gewünschte Griffposition durch Einstecken in eine der jeweils beiden Rechteckbohrungen an den Haltern und durch die Holme einstellen (12). Darauf achten, dass an jedem Halter jeweils die gleiche Bohrung verwendet wird!

3. Halterungen mit dem Unterholm wieder mit den Griffschrauben festschrauben.

Motor starten

Achtung - Vergiftungsgefahr!

Motor nie in geschlossenen Räumen laufen lassen.

Achtung - Verletzungsgefahr!

Gerät bei Startvorgang nicht kippen.

• Motor nur bei montiertem Messer starten (Messer dient als Schwungmasse)
• Beim Starten des betriebswarmem Motors (Honda) Choke oder Primerknopf NICHT benutzen
• Reglereinstellungen am Motor nicht verändern

■ Gerät nicht starten, wenn der Auswurfkanal nicht durch eines der folgenden Teile abgedeckt ist:

Grasfangbox
Prallklappe
Mulchkit

■ Betätigen Sie den Anlass-Schalter mit besonderer Aufmerksamkeit, entsprechend den Herstelleranweisungen
■ Achten Sie auf ausreichendem Abstand der Füße zum Schneidwerkzeug
■ Gerät in niedrigem Gras starten

Positionszeichen am Gerät:

Choke*Start Run Stop
Gasfernbedienung*Start Stop
Gasfernbedienung mit Choke*
Variogetriebe*Schnell Langsam
Messerkupplung*Ein Aus

* je nach Ausführung

Manuelles Starten

ohne Gasfernbedienung, mit Choke

ChokeStart Run StopN III

1. Choke auf Position 1 stellen ( 📄/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4. Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) den Choke auf Position 2 stellen (13/2).

D

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, mit Primer (6)

1. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

ohne Gasfernbedienung, ohne Primer/Choke

1. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
2. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).

Der Motor hat eine Festgaseinstellung. Eine Drehzahlregulierung ist nicht möglich.

mit Gasfernbedienung, mit Choke

Gasfernbedienung mit Choke

1. Gashebel auf Position I stellen (14/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4. Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) Gashebel auf eine Position zwischen und stellen (14/2).

mit Gasfernbedienung, ohne Primer/Choke

Gasfembedienung Start Stop

1. Gashebel auf Position 📧 stellen (20/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
3. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen (18).
4. Nach dem Aufwärmen des Motors (ca. 15–20 Sekunden) Gashebel auf eine Position zwischen und stellen (20)

mit Gasfernbedienung, mit Primer (6)

Gasfembedienung Start Stop

1. Gashebel auf Position 🎨 stellen (20/1).
2. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) - Sicherheitsbügel rastet nicht ein.
4. Starterseil zügig herausziehen und danach langsam wieder aufrollen lassen ( 18).
5. Sobald der Motor läuft, Gashebel für die gewünschte Motordrehzahl in eine Position zwischen 🎨 und 🔍 stellen (190).

Elektrisches Starten (Option)

Elektro-Start mit Primer (16)

1. Gashebel auf Position „START“ stellen ( 15/1).
2. Primerknopf 3x drücken, im Zeitabstand von ca. 2 Sekunden (16). Bei Temperaturen unter 10 °C den Primerknopf 5x drücken.
3. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
4. Zündschlüssel im Zündschloss ganz nach rechts drehen (19).

D

1. Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
2. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen ⇌ und ⇌ stellen (15/2).

Elektro-Start ohne Primer/Choke (15)

1. Gashebel auf Position „START“ stellen ( 15/1).
2. Sicherheitsbügel zum Oberholm herziehen und festhalten (17) – Sicherheitsbügel rastet nicht ein.
3. Zündschlüssel im Zündschloss ganz nach rechts drehen (19).
4. Sobald der Motor läuft, Zündschlüssel loslassen (springt auf Position „0“ zurück).
5. Gashebel entsprechend der gewünschten Motordrehzahl in eine Position zwischen ⇌ und 🔍 stellen (15/2).

Messerkupplung (Option)

Messerkupplung Ein Aus

Mit der Messerkupplung kann das Schneidmesser ein- und ausgekuppelt werden, während der Motor weiterläuft.

Schneidmesser einkuppeln

1. Sicherheitsbügel zum Oberholm ziehen und festhalten (☐ 17) - Sicherheitsbügel rastet nicht ein.
2. Kupplungshebel vom Körper wegschieben ( 21/1)

- Schneidmesser wird eingekuppelt.

Schneidmesser auskuppeln.

1. Sicherheitsbügel loslassen 25).

2. Schneidmesser wird ausgekuppelt.

3. Kupplungshebel geht in Ruhestellung (21/2).

Motor ausschalten

Gerät ohne Messerkupplung

1. Gashebel auf Position stellen (20/2)
2. Sicherheitsbügel loslassen ( 25).

- Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Gerät mit Messerkupplung

Messerkupplung Ein Au

1. Sicherheitsbügel loslassen (25).
2. Gashebel auf Position 🎨 stellen (0/2).

- Motor schaltet aus.

Achtung schwere Schnittverletzung!

Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.

Radantrieb (Option) (2)

Achtung!

Getriebe nur bei laufendem Motor zuschalten.

Radantrieb einschalten

1. Getriebeschaltbügel gegen den Oberholm drücken und festhalten (22) – Getriebeschaltbügel rastet nicht ein.

- Radantrieb wird eingeschaltet.

Radantrieb ausschalten

1. Getriebeschaltbügel loslassen (24).

- Radantrieb wird ausgeschaltet.

Variogetriebe (Option)

Variogetriebe Schnell Langsam

Mit dem Variorgetriebe kann die Fahrtgeschwindigkeit des Rasenmähers stufenlos verändert werden.

Achtung!

Hebel nur bei laufendem Motor betätigen. Schalten ohne Motorantrieb kann den Antriebsmechanismus beschädigen.

■ Für höhere Geschwindigkeit den Hebei (23) in Richtung (23/2) ziehen
■ Für niedrigere Geschwindigkeit den Hebe (23) in Richtung (23/1) ziehen

Fahrtgeschwindigkeit immer dem aktuellen Boden- und Rasenzustand anpassen.

Wartung und Pflege

Achtung - Verletzungsgefahr!

• Vor allen Wartungs- und Pflegearbeiten immer Motor abschalten und den Zündkerzenstecker ziehen.
• Motor kann nachlaufen. Nach Ausschalten vergewissern, dass Motor steht.
• Bei Wartungs- und Pflegearbeiten am Schneidmesser immer Arbeitshandschuhe tragen!

■ Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein
■ Das Gerät muss in einem sicheren Arbeitszustand sein
■ Motor abkühlen lassen, bevor die Maschine abgestellt wird
■ Grasfangeinrichtung regelmäßig auf Funktion und Verschleiß prüfen.
■ Das Gerät nach jedem Gebrauch reinigen
■ Gerät nicht mit Wasser abspritzen Eindringendes Wasser kann zu Störungen führen (Zündanlage, Vergaser)
■ Schneidmesser regelmäßig auf Beschädigungen kontrollieren
■ Defekte Schalldämpfer immer ersetzen

Mäher neigen

Je nach Motorenhersteller muss:

■ der Vergaser / Luftfilter nach oben zeigen(26)
■ die Zündkerze nach oben zeigen (27)

Bedienungsanleitung des Motorenherstellers beachten!

Schneidmesser nachschleifen / auswechseln

■ Stumpfe oder beschädigte Schneidmesser nur bei einer Servicestelle oder einem autorisierten Fachbetrieb schärfen / erneuern lassen
■ Nachgeschliffene Schneidmesser müssen ausgewuchtet sein

Achtung!

Nicht ausgewuchtete Messer führen zu starken Vibrationen und beschädigen den Mäher.

Starterbatterie laden (Option)

Die Starterbatterie ist wartungsfrei und wird im Normalfall vom Mäher geladen. In Sonderfällen muss die Batterie durch den Benutzer geladen werden:

■ Vor der ersten Inbetriebnahme des Mähers
■ Bei Entladung, vor der Winterpause oder bei längeren Standzeiten (> 6 Monate)

Ladevorgang:

1. Ladegerät aus dem Batteriekasten nehmen.
2. Batteriekabel vom Motorkabel trennen ( 28).
3. Batteriekabel mit Ladegerätekabel verbinden (29).
4. Ladegerät an Stromnetz anschließen. Die Spannung des Stromnetzes muss mit der Betriebsspannung des Ladegeräts übereinstimmen.

Die Ladezeit beträgt ca. 36 Stunden. Nur das mitgelieferte Original-Ladegerät verwenden.

Achtung!

• Starterbatterie nur in trockenen, gut gelüfteten Räumen laden.
• Rasenmäher wärend des Ladevorgangs nicht in Betrieb nehmen.

D

Motorpflege

Motoröl wechseln

1. Zum Auffangen des Öls einen geeigneten Behälter bereitstellen.
2. Öl über die Öleinfüllöffnung vollständig ablaufen lassen oder absaugen.

Gebrauchtes Motoröl umweltfreundlich entsorgen!

Wir empfehlen, Altöl in einem geschlossenen Behälter beim Recycling-Center oder einer Kundendienststelle abzugeben.

Altöl nicht

• in den Abfall geben
• in Kanalisation oder Abfluss schütten
• auf die Erde schütten

Luftfilter wechseln

■ Hinweise des Motorenherstellers beachten.

Zündkerze wechseln

■ Hinweise des Motorenherstellers beachten.

Radantrieb (Option)

Bowdenzug einstellen

Lässt sich bei laufendem Motor der Radantrieb nicht mehr ein- oder ausschalten, muss der entsprechende Bowdenzug nachgestellt werden.

Achtung!

Bowdenzug nur bei ausgeschaltetem Motor verstellen.

1. Drehen Sie das Verstellteil am Bowdenzug in Pfeilrichtung (30).
2. Zum Prüfen der Einstellung den Motor starten und den Radantrieb einschalten.
3. Funktioniert der Radantrieb immer noch nicht, muss der Rasenmäher zu einer Servicestelle oder einem autorisierten Fachbetrieb gebracht werden.

Antriebsritzel ölen

■ Antriebsritzel auf Getriebewelle von Zeit zu Zeit mit Sprühöl einölen

Das Getriebe des Radantriebs ist wartungsfrei.

Lagerung

Achtung - Explosionsgefahr!

Gerät nicht bei offenen Flammen oder Hitzequellen lagern.

■ Motor auskühlen lassen
■ Zum platzsparenden Aufbewahren den Oberholm abklappen
■ Gerät trocken und unzugänglich für Kinder und unbefugte Personen lagern

■ Starterbatterie frostfrei lagern
■ Starterbatterie von Zeit zu Zeit nachladen
■ Benzintank entleeren
■ Zündkerzenstecker ziehen

Reparatur

Reparaturarbeiten dürfen nur Servicestellen und autorisierte Fachbetriebe durchführen.

Entsorgung

Ausgediente Geräte, Batterien oder Akkus nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Hilfe bei Störungen

Achtung!

Messer und Motorwelle dürfen nicht ausgerichtet werden.

Störung Lösung
Motor springt nicht an • Benzin einfüllen• Gashebel auf „Start“ stellen• Choke einschalten• Motorschalterbügel zum Oberholm drücken• Zündkerzen prüfen, eventuell erneuern• Luftfilter reinigen• Mähmesser frei drehen• Starterbatterie nachladen• Auf gemähter Fläche starten
Motorleistung lässt nach • Schnitthöhe korrigieren• Mähmesser nachschleifen / erneuern• Auswurfkanal/Gehäuse reinigen• Luftfilter reinigen• Arbeitsgeschwindigkeit verringern
Unsauberer Schnitt	• Mähmesser nachschleifen / erneuern• Schnitthöhe korrigieren
Grasfangbox füllt nicht ausreichend	• Schnitthöhe korrigieren• Rasen abtrocknen lassen• Mähmesser nachschleifen / erneuern• Gitter der Grasfangbox säubern• Auswurfkanal/Gehäuse reinigen
Redantrieb funktioniert nicht •	Bowdenzug nachstellen• Keilriemen defekt• Kundendienst-Werkstatt aufsuchen• Schmutz in Radantrieb, Zahnriemen und Getriebe entfernen• Freiläufe (Antriebsritzel auf Getriebewelle) mit Sprühöl ölen
Räder drehen bei eingeschaltetem Getriebe nicht	• Radschrauben nachziehen• Radnabe defekt• Keilriemen defekt• Kundendienst-Werkstatt aufsuchen
Gerät vibriert außergewöhnlich stark	• Mähmesser überprüfen

Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren zuständigen Kundendienst

D

■ Fachmännische Überprüfung ist immer erforderlich:

■ nach Auffahren auf ein Hindernis
■ bei plötzlichem Stillstand des Motors
bei Getriebeschaden

■ bei defektem Keilriemen

■ bei verbogenem Messer

■ bei verbogener Motorwelle

EG-Konformitätserklärung

■ siehe Montageanleitung

Garantie

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung. Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

■ Sachgemäßer Behandlung des Gerätes
■ Beachtung der Bedienungsanleitung
■ Verwendung von Original-Ersatzteilen

■ Reparaturversuchen am Gerät
■ Technischen Veränderungen am Gerät
■ nicht bestimmungsgemäßer Verwendung (z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

■ Lackschäden, die auf normale Abnutzung zurückzuführen sind
■ Verschleißteile, die auf der Ersatzteilkarte mit Rahmen XXX XXX (X) gekennzeichnet sind
- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.

D

GB

About this manual

■ Dra ur tändstiftskontakten

Reparation

Stille inn vaiertrekket

Hvis det ikke lenger er mulig å slå hjuldriften på eller av mens motoren går, må vaiertrekket justeres.

Advarsel!

Juster vaiertrekket kun när motoren er slått av.

1. Vri justeringsdelen på vaiertrekket i pilens retning (30).
2. Start motoren for å kontrollere innstillingen og slå på hjuldriften.
3. Hvis hjuldriften fortsatt ikke fungerer, må du la et serviceverksted eller en autorisert fagbedrift sjekke gressklipperen.
