BRUKSANVISNING Classic 4.64 SPS Plus AL-KO

• Motoren må kun startes, när kniven er monteret (kniven fungerer som svingmasse)
• Brug IKKE choker eller primerknap, när en drift-svarm motor startes (HONDA)
• Skift ikke indstilling på motorens regulator

El-start med primer (6)

Gearet må kun kobles til, när motoren er i gang.

Alt efter motorproducent skal:

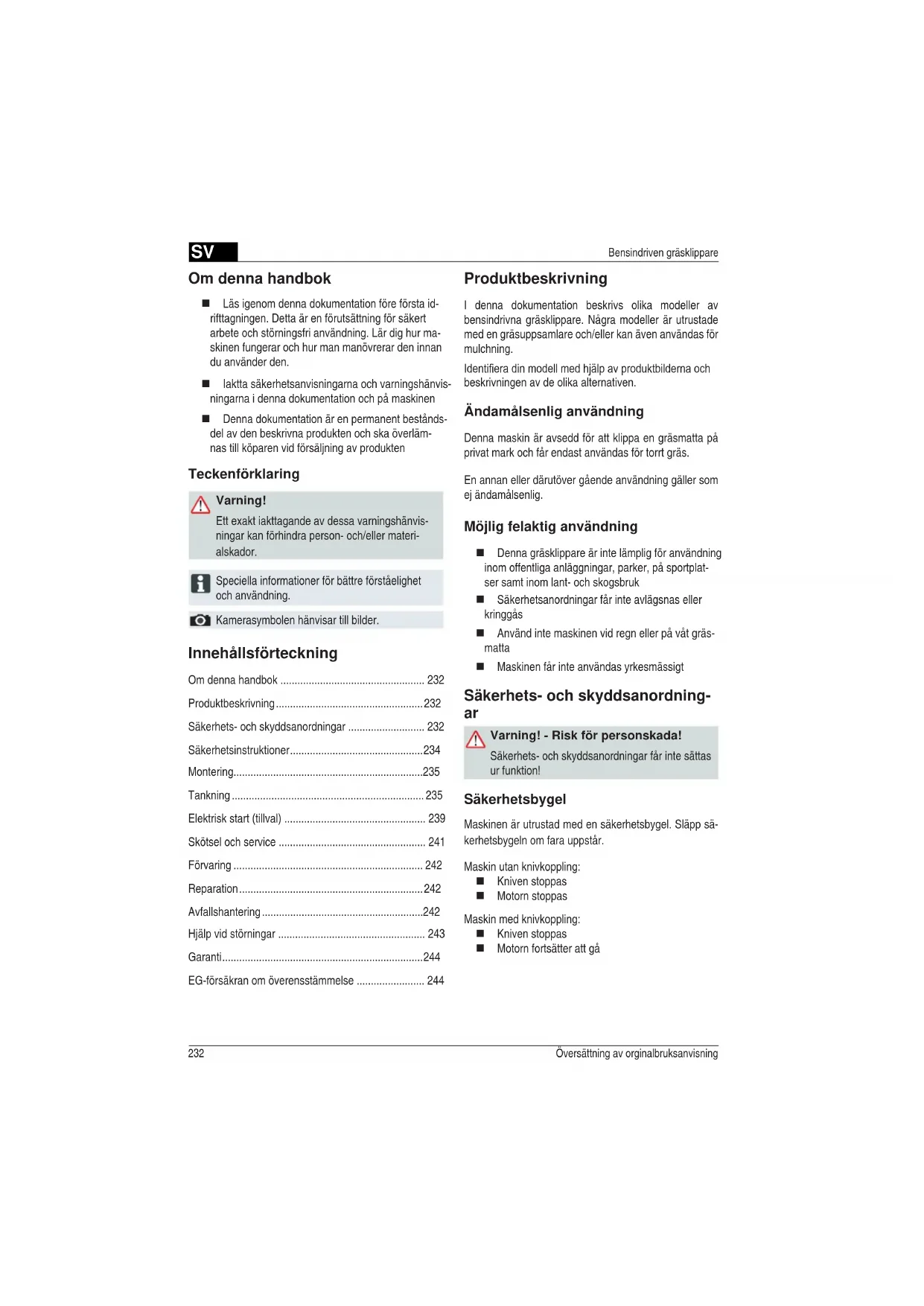

Läs igenom denna dokumentation före första idrifttagningen. Detta är en förutsättning för säkert arbete och störningsfri användning. Lär dig hur maskinen fungerar och hur man manövrerar den innan du använder den.
■ laktta säkerhetsanvisningarna och varningshänvisningarna i denna dokumentation och på maskinen
■ Denna dokumentation är en permanent beståndsdel av den beskrivna produkten och ska överlämnas till köparen vid försäljning av produkten

Teckenförklaring

Varning!

Ett exakt iakttagande av dessa varningshänvisningar kan förhindra person- och/eller materialskador.

Speciella informationer för bättre förståelighet och användning.

Kamerasymbolen hänvisar till bilder.

Innehållsförteckning

Om denna handbok 232

Produktbeskrivning 232

Säkerhets- och skyddsanordningar 232

Säkerhetsinstruktioner....234

Montering....235

Tankning 235

Elektrisk start (tillval) 239

Skötsel och service 241

Förvaring 242

Reparation....242

Avfallshantering 242

Hjälp vid störningar 243

Garanti....244

EG-försäkran om överensstämmelse 244

Produktbeskrivning

I denna dokumentation beskrivs olika modeller av bensindrivna gräsklippare. Några modeller är utrustade med en gräsuppsamlare och/eller kan även användas för mulchning.

Identifiera din modell med hjälp av produktbilderna och beskrivningen av de olika alternativen.

Ändamålsenlig användning

Denna maskin är avsedd för att klippa en gräsmatta på privat mark och får endast användas för torrt gräs.

En annan eller därutöver gående användning gäller som ej ändamålsenlig.

Möjlig felaktig användning

■ Denna gräsklippare är inte lämplig för användning inom offentliga anläggningar, parker, på sportplatser samt inom lant- och skogsbruk
■ Säkerhetsanordningar får inte avlägsnas eller kringgås
■ Använd inte maskinen vid regn eller på våt gräsmatta
■ Maskinen får inte användas yrkesmässigt

Säkerhets- och skyddsanordningar

Varning! - Risk för personskada!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Säkerhetsbygel

Maskinen är utrustad med en säkerhetsbygel. Släpp säkerhetsbygeln om fara uppstår.

Maskin utan knivkoppling:

Kniven stoppas
■ Motorn stoppas

Kniven stoppas
■ Motorn fortsätter att gå

Skyddslucka

Skyddsluckan skyddar mot utslungade delar.

1 Startsnöre 9 Klipphöjdsinställning*
2 Start, stopp* 10 Knivkoppling*
3 Hjuldrift 11 Variotransmission*
4 Säkerhetsbygel 12 Bruksanvisning
5 Ergonomisk höjdinställning* 13 Utsläppsanordning*
6 Nivåindikator* 14 Lucka*
7 Skyddslucka* 15 Mulchkit*
8 Gräsuppsamlare*		16
	*beroende på modell 17 Oljepåfyllningsrör

Symboler på maskinen

	Varning!Särskild försiktighet vid användningen.		Dra ur tändstiftskontakten innan du på-börjar arbeten på skärverktyget.
	Läs bruksanvisningen före idrifttagningen! Släpp moto
	Håll andra personer borta från riskområdet! Sätt igång
	Håll händer och fötter borta från skärverktyget!		Gasfjärrmanövrering start/stop.
	Håll avstånd till riskområdet.

SV

Bensindriven gräsklippare

Tilläggssymbol för maskiner med elektrisk start

	Varning! Risk för elektrisk stöt.
	Håll strömkabeln borta från knivarna.
	Koppla alltid från maskinen från elnätet innan underhållsarbeten eller om strömkabeln är skadad.

Säkerhetsinstruktioner

Varning!

Använd endast maskinen i tekniskt oklanderligt tillstånd!

Varning! - Risk för personskada!

Säkerhets- och skyddsanordningar får inte sättas ur funktion!

Varning! - brandrisk!

Förvara aldrig tankade maskiner i byggnader där bensinångor kan komma i kontakt med öppen eld eller gnistor!

Håll området runt motor, avgasrör, batterilåda, bränsletank fritt från gräsklipp, bensin och olja.

Varning - brandrisk!

Bensin och olja är lättantändliga!

■ Håll andra personer borta från riskområdet
■ Använd aldrig gräsklipparen om människor eller i synnerhet barn eller djur befinner sig i närheten
■ Maskinföraren eller användaren ansvarar för olyck- or med andra personer och deras egendom
■ Barn och personer som inte känner till denna bruksanvisning får inte använda maskinen.
■ Följ de lokala föreskrifterna om användarens mini-miålder
■ Använd inte maskinen om du är påverkad av alkohol, narkotika eller mediciner
■ Använd lämpliga arbetskläder
Långbyxor
Stadiga och halksäkra skor
Hörselskydd
■ Vid arbeten på sluttningar

Se till att stå stadigt vid arbetet
- Klipp alltid på tvären i sluttningar, aldrig uppeller nedför
- Klipp aldrig i sluttningar på mer än 20°
- Var särskilt försiktig när du måste vända gräsklipparen

Arbeta endast vid tillräckligt dagsljus eller artificiellt ljus

Håll kroppen, kroppsdelar och klädesplagg borta från skärverktyget

■ Följ de nationella föreskrifterna för arbetstid

Lämna inte maskinen utan uppsikt när den är driftsklar

■ Klipp endast med vass kniv

■ Använd aldrig maskiner med skadade skyddsanordningar/skadat skyddsnät

■ Använd aldrig maskiner utan fullständiga inbyggda skyddsanordningar (t.ex.: skyddslucka, gräsupp-samlaranordningar)

■ Kontrollera maskinen efter skador före varje användning och byt ut skadade delar innan den används igen

■ För att undvika obalans får slitna eller skadade skärverktyg och fästbultar endast bytas ut satsvist

Se till att alla skärverktyg och drivanordningarna är urkopplade innan du startar motorn

■ Stäng av motorn, vänta tills maskinen står stilla och dra ur tändstiftskontakten

när du går ifrån gräsklipparen
innan du kontrollerar gräsklipparen, rengör den eller utför arbeten på den
om maskinen uppvisar störningar
innan alla blockeringar släpps
innan du tar bort tilltäppningar
■ efter kontakt med främmande föremål
innan du tankar
om maskinen uppvisar störningar eller ovanliga vibrationer (omedelbar kontroll är nödvändig)

Kontrollera gräsklipparen efter skador och utför de reparationer som krävs innan du startar och arbetar med gräsklipparen på nytt.

■ Sätt i tändstiftskontakten och starta motorn

■ efter att störningar avhjälpts (se feltabell) och maskinen kontrollerats
■ efter att maskinen har rengjorts

■ Starta inte motorn när du står framför utsläppsrännan
■ Kontrollera området som ska klippas noggrant och avlägsna alla främmande föremål
■ Var särskilt uppmärksam när du vänder gräsklipparen eller drar den mot dig
■ Klipp inte över hinder (t.ex. grenar, trädrötter)
■ Ta endast bort avklippt material när motorn står still
Koppla från motorn/kniven om du kör över ett annat område än den yta som ska klippas
■ Lyft eller bär aldrig maskinen när motorn är igång
- Ät eller drick inte när du fyller på bensin eller motorolja
■ Andas inte in bensinångor
■ För maskinen framåt i gångtempo
Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna innan maskinen används
■ Stäng gasreglaget när motorn har stannat. Om motorn har en bensinavstängningsventil ska denna stängas efter arbetet

Montering

Följ de medföljande monteringsanvisningarna.

Varning!

Maskinen får endast användas efter fullständig montering.

Tankning

Innan gräsklipparen tas i drift måste den tankas.

Varning - brandrisk!

Bensin och olja är lättantändliga!

Följ alltid den medföljande bruksanvisningen från motortillverkaren.

Drivmedel

	Bensin Motorolja
Sort	Normal bensin/blyfri	se instruktioner från motortillver-karen
Påfyllnings-mängd	se instruktioner från motortillver-karen	ca. 0,6 l

Säkerhet

Varning!

Låt inte gräsklipparen vara igång i slutna utrymmen. Förgiftningsrisk!

■ Bensin och olja får bara förvaras i behållare som är lämpliga för detta
■ Bensin och olja får bara fyllas på eller tömmas när motorn är kall
■ Bensin och olja får inte fyllas på när motorn är igång
■ Överfyll inte tanken (bensin utvidgar sig)
■ Rök inte vid tankning
- Öppna inte tanklocket när motorn är igång eller är varm
■ Byt ut skadad tank eller skadat tanklock
■ Stäng alltid tanklocket ordentligt
■ Om bensin har runnit ut får inga försök göras för att starta motorn. Istället ska maskinen avlägsnas från den bensinspillda ytan. Alla försök att starta motorn ska undvikas tills att bensinångorna har avdunstat.
■ Om motorolja har runnit ut:
- Starta inte motorn

SV

Motorolja som har runnit ut ska sugas upp med ett oljebindande medel eller trasa och bortskaffas på lämpligt sätt
Rengör maskinen

Gammal olja får inte:

■ slängas i soporna

■ hällas ut i avloppet eller i marken

Vi rekommenderar att gammal olja hålls i en sluten behållare och sedan förs till en återvinningscentral eller ett servicecenter.

1. Skruva av tanklocket och lägg det på ett rent ställe.
2. Fyll på bensin med hjälp av en tratt.
3. Sätt på tanklocket ordentligt och rengör det.

1. Skruva av locket till oljepåfyllningen och lägg det på ett rent ställe.
2. Fyll på olja med hjälp av en tratt.
3. Sätt på locket till oljepåfyllningen ordentligt och rengör det.

Idrifttagning

Varning!

Maskinen får inte användas med lösa, skadade eller utslitna knivar eller fästanordningar! Utför en okulärbesiktning innan varje idrifttagning.

Kamerasymbolen på följande sidor hänvisar till illustrationerna, sida 4–7.

Inställning av klipphöjd

Varning! - Risk för personskada!

Ställ endast in klipphöjden när motorn är från-kopplad och kniven står still.

• Ställ alltid in alla hjul på samma klipphöjd.
• Klipphöjdsinställningen beror på gräsklipparmodellen.

För kortare gräs trycker du handgreppet för centralhöjdinställningen nedåt (1/2)
För längre gräs trycker du handgreppet för centralhöjdinställningen uppåt (1/2)
Nivån för centralhöjdinställningen visas (1/3)

1. Släpp knappen på önskad klipphöjd.

Axelinställning eller centralinställning (2, 3)

1. Tryck spaken åt sidan för att släppa spärren och håll kvar.
2. Skjut spaken åt vänster eller åt höger för önskad klipphöjd.
3. Låt spaken hamna i rätt läge.
4. Se till att alla hjul har samma höjdposition.

Snabbjustering av singelhjul eller axeljustering (4)

1. Tryck spaken åt sidan för att släppa spärren och håll kvar.
2. Skjut spaken åt vänster eller åt höger för önskad klipphöjd.
3. Låt spaken hamna i rätt läge.
4. Se till att alla hjul har samma höjdposition.

Singelhjulinställning (☐)

1. Lossa hjulskruven i vänster eller höger riktning.
2. Sätt in hjulskruven i hålet för önskad klipphöjd.
3. Dra åt hjulskruven.
   Förskruvningarna på hjulen är försedda med vänster- och högergångor. Se till att skruva i förskruvningen och de tillhörande skruvarna dem i rätt riktning i gräsklipparens hölje.
4. Se till att alla hjul ligger på samma hålposition.

Centralinställning (1)

1. Tryck in knappen för centralhöjdinställningen och håll den inne (1/1).

SV

Centralaxeljustering (c6)

1. Lägg båda tummarna på axeländarna.
2. Lägg fingret under gräsklipparens hölje.
3. Dra ut axeln ur det hack den sitter i för just den klipphöjden.
4. Dra axeln med bägge tummarna fram till hacket för önskad klipphöjd och haka i den.
5. Se till att alla hjul har samma höjdposition.

Klippning med gräsuppsamlare

Varning! - Risk för personskada!

Gräsuppsamlaren får endast tas på och av när motorn är frånkopplad och kniven står stilla.

1. Lyft skyddsluckan och sätt in gräsuppsamlaren i utsläppsrännan (8).

Nivåindikator

Nivåindikatorn trycks uppåt av luftströmmen vid klippningen (7a).

Om gräsuppsamlaren är full ligger nivåindikatorn mot behållaren (7b). Gräsuppsamlaren måste tömmas.

Tömma gräsuppsamlaren

1. Lyft upp skyddsluckan.
2. Häng ur gräsuppsamlaren och ta av den bakåt ( 8).
3. Töm gräsuppsamlaren.
4. Lyft skyddsluckan och sätt in gräsuppsamlaren i hållaren igen (8).

Klippning utan gräsuppsamlare

Varning!

Du kan bara klippa utan gräsuppsamlare om skyddsluckans vridfjäder fungerar.

Skyddsluckan ligger mot gräsklipparens hölje med hjälp av fjäderkraft. Gräsklippet kastas ut bakåt.

Mulchning med mulchkit (tillval)

Vid mulchning samlas inte klippet upp utan blir kvar på gräsmattan. Mulchningen skyddar marken från att torka ut och ger den näring.

Bästa resultat uppnås vid regelbundna upprepade klippningar på ca. 2 cm. Bara ungt gräs med mjukt bladnät förmultnar snabbt.

Gräshöjd innan mulchning: Högst 8 cm
Gräshöjd efter mulchning: Minst 4 cm

Anpassa gångtempot efter mulchningen och gå inte för fort.

Installera mulchkit

Varning! - Risk för personskada!

Mulchkittet får bara installeras eller avlägsnas när motorn är frånkopplad och kniven står still.

1. Ta av gräsuppsamlaren ( 6)
2. Lyft skyddsluckan och sätt in mulchkittet i utsläpps-rännan (9). Se till att låsningen snäpps in.

Klickar inte mulchkittet in kan det och kniven skadas.

Avlägsna mulchkit

1. Lyft upp skyddsluckan.
2. Lossa låsningen på mulchkittet ( 10/1).
3. Dra ut mulchkittet ( 10/2).

Klippning med sidoutkast (tillval)

Varning! - Risk för personskada!

Sidoutkastet får bara sättas på och av när motorn är frånkopplad och kniven står stilla.

Sätt in sidoutkast

SV

Bensindriven gräsklippare

1. Ta av gräsuppsamlaren och sätt in mulchkittet.
2. Fäll upp höljet framför sidoutkastet och håll kvar (11/1).
3. Installera sidoutkastsrännan (11/2).
4. Stäng höljet långsamt. Höljet ser till att sidoutkastsrännan inte ramlar av.

Avlägsna sidoutkast

1. Fäll upp höljet framför sidoutkastet och håll kvar (11/1).
2. Avlägsna sidoutkastet och stäng höljet ( 11/2).

Ställ in handtagshöjd (tillval)

Handtagshöjden kan vid behov ställas in i två olika positioner.

1. Skruva av de båda skruvarna från förskruvningarna på det undre styrhandtaget.
2. Dra ur skruvbultarna och ställ in den önskade handtagspositionen genom att föra in dem i ett av de respektive fyrkantiga hålen på hållaren och sedan genom handtaget (12). Se till att du använder samma hålposition för respektive hållare!
3. Skruva fast hållarna i det nedre styrhandtaget med hjälp av handtagsskruvarna.

Starta motorn

Varning! - förgiftningsfara!

Låt inte gräsklipparen vara igång i slutna utrymmen.

Varning! - Risk för personskada!

Maskinen får inte tippas vid start.

• Motorn får bara startas när kniven är monteras (kniven fungerar som motvikt vid sväng)
• Om motorn är varm vid start (HONDA) ska choke eller primerknapp INTE användas
• Ändra inte reglageinställningarna på motorn

■ Starta inte maskinen om utkastrännan inte är täckt med en av följande delar:
Gräsuppsamlare
Skyddslucka
Mulchkit
■ Var särskilt uppmärksam när du manövrerar startknappen i enlighet med tillverkarens instruktioner
■ Se till att det är tillräckligt avständ mellan fötterna och kniven
■ 「Starta maskinen i lågt gräs

Positionstecken på maskinen:

Choke*Start Run Stop
Gasfjärrkontroll*StartStopp
Gasfjärreglagemed choke*
Variotransmission*Snabb långsam
Knivkoppling*På Av

*beroende på modell

Manuell start

utan gasfjärreglage, med choke

1. Ställ choken i position 1 (3/1).
2. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).
4. Efter att motorn värmts upp (ca. 15–20 sekunder) ställ choken i position 2 (13/2).

SV

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

utan gasfjärreglage, med primer (6)

1. Tryck in primerknappen 3x, med ca. 2 sekunders uppehåll (16). Vid temperaturer under 10 °C ska primerknappen tryckas ner 5x.
2. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

utan gasfjärrkontroll, utan primer/choke

1. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
2. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).

Motorn har en fast gasinställning. Varvtalet kan inte regleras.

med gasfjärreglage, med choke

gasfjärreglage med choke

1. Ställ gasspaken i position 14(1).
2. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).
4. Efter att motorn värmts upp (ca. 15–20 sekunder) ställ gasspaken i position mellan och 14/2).

med gasfjärrkontroll, utan primer/choke

Gasfjärrkontroll Start Stopp

1. Ställ gasspaken i position (206).
2. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) - säkerhetsbygelns snäpps inte in.
3. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen (18).
4. Efter att motorn värmts upp (ca. 15–20 sekunder) ställ gasspaken i position mellan och 20).

med gasfjärreglage, med primer (16)

Gasfjärrkontroll Start Stopp

1. Ställ gasspaken i position (200).
2. Tryck in primerknappen 3x, med ca. 2 sekunders uppehåll (16). Vid temperaturer under 10 °C ska primerknappen tryckas ner 5x.
3. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) - säkerhetsbygelns snäpps inte in.
4. Dra ut startsnöret snabbt och låt det sedan långsamt rulla tillbaka igen ( 18).
5. Så fort motorn startar, ställ gasspaken för önskat motorvarvtal i position mellan och (20)

Elektrisk start (tillval)

Elektrisk start med primer (46)

1. Ställ gasspaken i position "START" ( 15/1).
2. Tryck in primerknappen 3x, med ca. 2 sekunders uppehåll (16). Vid temperaturer under 10 °C ska primerknappen tryckas ner 5x.
3. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
4. Vrid tändnyckeln i tändningslåset åt höger så långt

SV

Bensindriven gräsklippare

det går (19).

1. Så fort motorn är ingång, Direkt efter att motorn går, släpp tändnyckeln (den hoppar tillbaka till position "0").
2. Ställ gasspaken beroende på önskat varvtal i en position mellan och (15).

Elektrisk start utan primer/choke (15)

1. Ställ gasspaken i position "START" ( 15/1).
2. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) – säkerhetsbygeln snäpps inte in.
3. Vrid tändnyckeln i tändningslåset åt höger så långt det går (19).
4. Så fort motorn är ingång, Direkt efter att motorn går, släpp tändnyckeln (den hoppar tillbaka till position "0").
5. Ställ gasspaken beroende på önskat varvtal i en position mellan och (150).

Knivkoppling (tillval)

Knivkoppling På

Med knivkopplingen kan kniven kopplas på och av med-an motorn är igång.

Koppla in knivkopplingen

1. Dra säkerhetsbygeln mot det övre styrhandtaget och håll fast den (17) - säkerhetsbygeln snäpps inte in.
2. Skjut kopplingsspaken bort från kroppen ( 21/1) - Kniven kopplas in.

Koppla ur knivkoppling.

1. Lossa säkerhetsbygelno 25).

2. Kniven kopplas ur.

3. Kopplingsspaken ställer sig i viloläge (21/2).

1. Ställ gasspaken i position (20/8)
2. Lossa säkerhetsbygeln ( 25).
3. motorn stängs av.

Varning allvarliga skärskador!

Motorn kan fortsätta att gå. Se till att motorn står still efter avstängning.

1. Lossa säkerhetsbygeln ( 25).
2. Ställ gasspaken i position 📞 (0/2).
3. motorn stängs av.

Varning allvarliga skärskador!

Motorn kan fortsätta att gå. Se till att motorn står still efter avstängning.

Hjuldrift (tillval) (2)

Varning!

Hjuldriften får endast sättas på när motorn är igång.

Slå på hjuldriften

1. Dra bygeln för hjuldrift mot det övre styrhandtaget och håll fast den (22) – Bygeln för hjuldrift snäpps inte in.
2. Hjuldriften slås på.

Stäng av hjuldriften

1. Lossa bygeln för hjuldrift ( 24).
2. Hjuldriften stängs av.

Variotransmission (tillval)

Variotransmission Snabb långsam

Med variotransmissionen kan gräsklipparens hastighet ändras steglöst.

Varning!

Spaken får bara ställas in när motorn är igång. Om du växlar utan att motorn är igång kan drivmekanismen skadas.

■ För högre hastighet, dra spake (23) åt (23/2)
■ För lägre hastighet, dra spake (23) åt (23/1)

Anpassa alltid hastigheten efter mark- och gräsförhållandena som råder just då.

Skötsel och service

Varning! - Risk för personskada!

• Dra alltid av tändstiftskontakten före alla underhålls- och skötselarbeten.
• Motorn kan fortsätta att gå. Se till att motorn står still efter avstängning.
• Använd alltid arbetshandskar vid underhålls- och skötselarbeten på kniven!

- Alla muttrar, bultar och skruvar måste vara ordentligt åtdragna

■ Maskinen måste befinna sig i ett arbetssäkert tillständ

■ Låt motorn svalna innan den ställs undan
■ Kontrollera gräsuppsamlaranordningen regelbundet efter funktion och slitage.
■ Rengör maskinen efter varje användning
■ Spruta inte vatten på maskinen Vatten som tränger in kan orsaka störningar (tändning, förgasare)
■ Kontrollera kniven regelbundet efter skador
■ Defekt ljuddämpare ska alltid bytas ut

Luta gräsklipparen

Beroende på motortillverkare måste:

■ Förgasaren/luftfiltret peka upp (26)
■ Tändstiftet peka upp (27)

Följ motortillverkarens bruksanvisning!

Slipa/byta ut kniv

■ Slöa eller skadade knivar får endast slipas/bytas ut hos en AL-KO serviceverkstad eller auktoriserad specialist
■ Slipad kniv måste balanseras

Varning!

Ej balanserade knivar leder till starka vibrationer och skadar gräsklipparen.

Ladda startbatteri (tillval)

Startbatteriet behöver inte underhållas och laddas i normala fall upp av gräsklipparen. I vissa fall måste batteriet laddas upp av användaren:

■ Innan första idrifttagningen av gräsklipparen
■ Om batteriet laddat ur innan vinteruppehållet eller under längre stillastående (> 6 månader)

För att ladda batteriet, gör så här:

1. Dra ut laddaren ur batterilådan.
2. Separera batterikabeln från motorkabeln ( 28).
3. Anslut batterikabeln med laddarens kabel ( 29).
4. Anslut laddaren till elnätet. Elnätets spänning måste överensstämma med laddarens driftspänning.

Laddningstiden är ca. 36 timmar.

Använd endast medföljande originalladdare.

Varning!

• Startbatteriet får bara laddas i torra väl ventilerade utrymmen.
• Gräsklipparen får inte startas medan batteriet laddas.

SV

Motorskötsel

Byta motorolja

1. För att tappa ur oljan, ställ fram en lämplig behållare.
2. Låt oljan rinna ut eller sug ut den helt via oljepåfyllningsöppningen.

Ta hand om den använda motoroljan på miljövänligt sätt!

Vi rekommenderar att gammal olja hålls i en sluten behållare och sedan förs till en återvinningscentral eller ett servicecenter.

Gammal olja får inte

• slängas i soporna
• hällas ut i avloppet
• hällas ut i marken

Byt luftfilter

■ Följ motortillverkarens instruktioner.

Byt tändstift

■ Följ motortillverkarens instruktioner.

Hjuldrift (tillval)

Ställ in bowdenkabeln

Kan inte hjuldriften kopplas in- och ur längre när motorn är igång måste bowdenkabeln ställas in på nytt.

Varning!

Bowdenkabeln får bara ställas in när motorn är avslagen.

1. Vrid inställningsdelen på bowdenkabeln i pilriktningen (30).
2. Starta motorn och koppla in hjuldriften för att kontrollera inställningen.
3. Fungerar hjuldriften fortfarande inte ska gräsklip- paren tas till ett serviceställe eller till auktoriserade specialister.

Olja in kuggdrevet

- Olja då och då in kuggdrevet på motoraxeln med sprayolja

Drivmekanismen för hjuldriften är underhållsfri.

Förvaring

Varning! - explosionsrisk!

Förvara inte maskinen i närheten av öppna lågor eller värmekällor.

■ Låt motorn svalna
■ Fäll ihop det övre styrhandtaget för platssparande förvaring
■ Förvara maskinen torrt och oåtkomligt för barn och obehöriga personer

■ Förvara startbatteriet skyddat från frost

■ Ladda upp startbatteriet då och då

■ Töm bensintanken

Reparationsarbeten får endast genomföras av AL-KO serviceverkstäder eller auktoriserade specialister.

Avfallshantering

Avfallshantera inte uttjänta maskiner eller batterier över hushållssoporna!

Förpackningen, maskinen och tillbehören är tillverkade av återvinningsbara material och ska avfallshanteras på motsvarande sätt.

Hjälp vid störningar

Varning!

Kniven och motoraxeln får inte riktas.

Störning Lösning
Motor startar inte • Påfyllning av bensin• Ställ gasspaken på "Start"• Sätt på choken• Tryck bygeln för motorväxling mot det övre styrhandtaget• Kontrollera tändstiftet, byt eventuellt ut det• Rengör luftfiltret• Se till att kniven ligger fritt• Ladda startbatteriet• Starta på klippt yta
Motorns effekt avtar • Korrigera klipphöjden• Slipa/reparera kniven• Rengör utsläppsrännan/höljet• Rengör luftfiltret• Minska arbetstempot
Ojämn klippning • Slipa/reparera kniven• Korrigera klipphöjden
Gräsupsamlaren fylls inte tillräckligt	• Korrigera klipphöjden• Låt gräset torka• Slipa/reparera kniven• Rengör gräsupsamlarens galler• Rengör utsläppsrännan/höljet
Hjuldriften fungerar inte • Justera bowdenkabeln• Kilremmen är defekt• Kontakta kundtjänst-verkstad• Avlägsna smuts i hjuldriften, kuggremmen och drivmekanismen• Olja in frigången (kuggdrev på motoraxeln) med sprayolja
Hjulen snurrar inte när hjuld- riften är igång	• Dra åt hjulskruvarna• Hjulnavet är defekt• Kilremmen är defekt• Kontakta kundtjänst-verkstad
Maskinen vibrerar ovanligt mycket	• Kontrollera kniven

För störningar som inte anges i denna tabell eller som ni inte kan åtgärda själv, var vänlig kontakta vår ansvariga kundtjänst

SV

■ Fackmässig kontroll krävs alltid:
■ efter påkörning av ett hinder
om motorn plötsligt stannar
om det har uppkommit skador på drivmekanismen
om kilremmen är defekt
om knivarna är böjda
om motoraxeln är böjd

EG-försäkran om överensstämmelse

Eventuella material- eller tillverkningsfel på maskinen avhjälper vi under den lagstadgade preskriptionstiden för garanti- krav genom reparation eller ersättningsleverans, enligt vårt gottfinnande. Preskriptionstiden bestäms enligt rätten i det land, i vilket maskinen köpts.

Vårt garantiåtagande gäller endast vid: Garantin upphör att gälla vid:

■ Korrekt behandling av maskinen
■ lakttagande av bruksanvisningen
■ Användning av originalreservdelar

■ Reparationsförsök på maskinen
■ Tekniska förändringar på maskinen
■ ej ändamålsenlig användning (t.ex. yrkesmässig eller kommunal användning)

Ej inkluderat i garantin är:

■ Lackskador som kan återföras till normalt slitage
■ Förslitningsdelar som är markerade med ramen XXX XXX) på reservdelskortet
■ Förbränningsmotorer – För dessa gäller resp. motortillverkares separata garantibestämmelser

Var god vänd dig i fall av garanti till din återförsäljare eller närmaste auktoriserade kundtjänstverkstad med denna garantiförklaring och köpekvittot. Genom detta garantiåtagande förblir köparens lagstadgade garantikrav gentemot säljaren oberörda.

SV

N

Om denne håndboken

Koble inn giret kun när motoren går.

Koble inn hjuldrift
