MANUAL DE USUARIO Classic 4.64 SPS Plus AL-KO

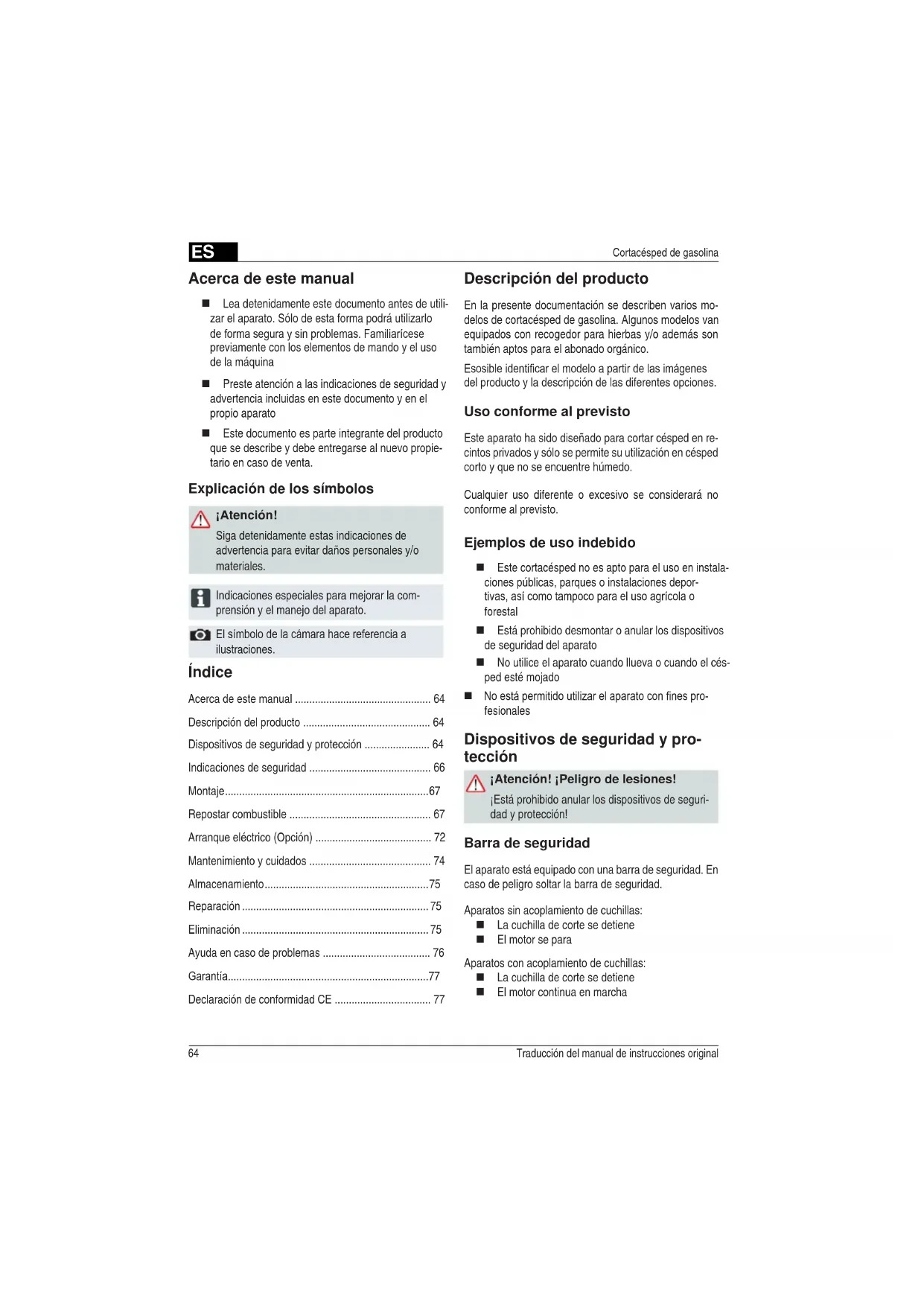

Acerca de este manual

■ Lea detenidamente este documento antes de utilizar el aparato. Sólo de esta forma podrá utilizarlo de forma segura y sin problemas. Familiarícese previamente con los elementos de mando y el uso de la máquina
■ Preste atención a las indicaciones de seguridad y advertencia incluidas en este documento y en el propio aparato
■ Este documento es parte integrante del producto que se describe y debe entregarse al nuevo propietario en caso de venta.

Explicación de los símbolos

¡Atención!

Siga detenidamente estas indicaciones de advertencia para evitar daños personales y/o materiales.

Indicaciones especiales para mejorar la comprensión y el manejo del aparato.

El símbolo de la cámara hace referencia a ilustraciones.

Índice

Acerca de este manual 64

Descripción del producto 64

Dispositivos de seguridad y protección 64

Indicaciones de seguridad 66

Montaje....67

Repostar combustible 67

Arranque eléctrico (Opción) 72

Mantenimiento y cuidados 74

Almacenamiento....75

Reparación 75

Eliminación 75

Ayuda en caso de problemas 76

Garantía....77

Declaración de conformidad CE 77

Descripción del producto

En la presente documentación se describen varios modelos de cortacésped de gasolina. Algunos modelos van equipados con recogedor para hierbas y/o además son también aptos para el abonado orgánico.

Esosible identificar el modelo a partir de las imágenes del producto y la descripción de las diferentes opciones.

Uso conforme al previsto

Este aparato ha sido diseñado para cortar césped en recintos privados y sólo se permite su utilización en césped corto y que no se encuentre húmedo.

Cualquier uso diferente o excesivo se considerará no conforme al previsto.

Ejemplos de uso indebido

Este cortacésped no es apto para el uso en instalaciones públicas, parques o instalaciones deportivas, así como tampoco para el uso agrícola o forestal
■ Está prohibido desmontar o anular los dispositivos de seguridad del aparato
No utilice el aparato cuando llueva o cuando el césped esté mojado
No está permitido utilizar el aparato con fines profesionales

Dispositivos de seguridad y protección

¡Atención! ¡Peligro de lesiones!

¡Está prohibido anular los dispositivos de seguridad y protección!

Barra de seguridad

El aparato está equipado con una barra de seguridad. En caso de peligro soltar la barra de seguridad.

Aparatos sin acoplamiento de cuchillas:

■ La cuchilla de corte se detiene
El motor se para

Aparatos con acoplamiento de cuchillas:

■ La cuchilla de corte se detiene
■ El motor continua en marcha

Tapa paragolpes

La tapa paragolpes ofrece protección contra los objetos que pudieran salir despedidos.

1 Cuerda de arranque 9 Regulación de la altura de corte*
2 Start, Stop* 10 Acoplamiento de cuchillas*
3 Accionamiento de rueda* 11 Engranaje vario*
4 Barra de seguridad 12 Manual de instrucciones
5 Reglaje de altura ergonómica* 13 Dispositivo de expulsión*
6 Indicador del nivel de llenado 14 Tapa de cierre*
7 Tapa paragolpes* 15 Accesorio de mullir*
8 Recogedor de hierba * 16 Depósito de gasolina
	*según modelo 17 Boquilla de llenado de aceite

Símbolos en el aparato

	¡Atención!Proceda con sumo cuidado.	[02HD]	Extraiga la pipa de la bujía antes de realizar cualquier trabajo en el mecanismo de corte.
	¡Lea el manual de instrucciones antes poner en marcha el aparato!		Soltar el freno del motor.
	¡No permita que se acerquen terceras personas a la zona de peligro!	[2435]	Conectar el accionamiento de rueda.
	¡Mantenga las manos y los pies alejados del mecanismo de corte.!	[076H]	Control remoto de acelerador Start / Stop.
	Mantenga una distancia respecto de la zona de peligro.

ES

Símbolos adicionales en aparato con arranque eléctrico

¡Atención! Peligro de electrocución.

Mantener alejado el cable de alimentación de las cuchillas de corte.

Antes de realizar cualquier trabajo de mantenimiento con cable dañado, desconéctelo de la red.

Indicaciones de seguridad

¡Atención!

¡Utilice el aparato sólo si está en perfecto estado técnico!

¡Atención! ¡Peligro de lesiones!

¡Está prohibido anular los dispositivos de seguridad y protección!

Atención ¡Peligro de incendios!

¡No guarde las máquinas con gasolina dentro de edificios donde los vapores de gasolina pudiesen entrar en contacto con fuego abierto o chispas! Mantener libre el motor, tubo de escape, caja de batería, depósito de combustible de hierba cortada, gasolina o aceite.

Atención ¡Peligro de incendios!

¡La gasolina y el aceite son altamente inflamables!

■ No permita que se acerquen terceras personas a la zona de peligro
No corte el césped si se encuentran personas, en especial niños o animales domésticos cerca
El operador de la máquina o el usuario es responsable de los accidentes que afecten a otras personas y su propiedad
No está permitido utilizar el aparato a los niños o a otras personas que no estén familiarizadas con el manual de instrucciones.
■ Respete la normativa local relativa a la edad mínima del operador del aparato
No utilice el aparato si está bajo los efectos del alcohol, drogas o medicamentos
■ Utilice ropa apropiada

Pantalones largos
Calzado robusto y antideslizante
■ Protección de oídos
■ Al trabajar en pendiente
■ permanezca siempre en una posición segura
corte el césped siempre en dirección perpendicular a la pendiente, nunca en la dirección de ascenso o descenso
no corte el césped en pendientes cuya inclinación sea superior a 20°
■ Proceda con sumo cuidado al girar

■ Trabaje sólo cuando haya suficiente luz natural o artificial

■ Mantenga el cuerpo, las extremidades y la ropa alejadosdel mecanismo de corte

- Observe las disposiciones específicas del país acerca del tiempo de servicio.

No deje el aparato desatendido cuando esté preparado para utilizarse

■ Trabaje sólo con cuchillas bien afiladas

No utilice nunca el aparato si los dispositivos de protección / rejillas de protección se encuentran dañados

No utilice nunca el aparato si los dispositivos de protección no se encuentran completamente montados (p. ej.: Tapa paragolpes, dispositivos recogedores de hierba).

■ Antes de utilizar el aparato, compruebe el estado del mismo y encargue la sustitución de las piezas deterioradas antes del siguiente uso

A fin de prevenir desequilibrios, los mecanismos de corte y los pernos de fijación deben sustituirse conjuntamente

■ Antes de arrancar el motor, desacople todas las cuchillas y los accionamientos

■ Pare el motor, espere hasta que el aparato se detenga, extraiga la llave de contacto y la pipa de la bujía

Al dejar el aparato sin vigilancia
al inspeccionar, limpieza o trabajos en el aparato
si se produce algún problema
■ antes de solucionar cualquier bloqueo

■ antes de solucionar cualquier atasco
■ tras el contacto con algún cuerpo extraño
■ antes de repostar
si se produce algún problema o vibraciones anómalas en el aparato (inspeccionarlo de inmediato)

Realice una búsqueda de daños en el cortacésped y las reparaciones necesarias antes de volver a iniciar su funcionamiento y trabajar con el cortacésped.

■ Enchufar la pipa de la bujía y arrancar el motor
después de solucionar la anomalía (véase tabla de anomalías) y comprobación del aparato
■ después de la limpieza del aparato

■ No arranque el motor si se encuentra delante del canal de descarga

■ Compruebe a fondo y por completo el terreno en el que desee cortar el césped, eliminando todos los cuerpos extraños

■ Preste especial atención al dar vuelta al cortacésped o al tirar del mismo hacia usted

■ No pase por encima de objetos (p.ej. ramas o raíces)

■ Retire el material cortado sólo con el motor parado

Para cruzar una superficie distinta a la que se quiere cortar el césped, apague el motor / la cuchilla

■ No levante ni transporte nunca el aparato con el motor en marcha

■ No comer ni beber al repostar gasolina o aceite de motor

■ No aspirar los vapores de la gasolina

■ Mueva el aparato paso a paso

■ Antes de su utilización, compruebe que las tuercas, tornillos y pernos se encuentran fijos

■ Cuando se apague el motor cierre la válvula de estrangulación. Si el motor dispone de grifo de gasolina, se deberá cerrar al finalizar el corte de hierba

Montaje

Observar las instrucciones de montaje adjuntas.

¡Atención!

El aparato sólo se puede utilizar tras montarlo completamente.

Repostar combustible

Antes de la puesta en servicio deberá repostar el cortacésped con combustible.

Atención ¡Peligro de incendios!

¡La gasolina y el aceite son altamente inflamables!

Observar siempre las instrucciones de uso suministradas por el fabricante del motor.

Medios de consumo

	Gasolina Aceite de motor
Clase	Gasolina normal / sin plomo	véase las indicaciones del fabricante del motor
Cantidades de llenado	véase las indicaciones del fabricante del motor	aprox. 0,6 l

Seguridad

¡Advertencia!

No dejar funcionar el motor en recintos cerrados. ¡Peligro de intoxicación!

■ Guardar la gasolina y el aceite en los recipientes apropiados
■ Reponer gasolina y aceite sólo con motor en estado frío y al aire libre
■ No reponer gasolina o aceite con motor en marcha
■ No llenar el depósito en exceso (la gasolina se dilata)
■ No fumar al repostar
■ No abrir la tapa del depósito con motor caliente o en marcha

ES

■ Sustituir el depósito o tapa del depósito dañada
■ Cerrar siempre bien la tapa del depósito
Si se ha derramado gasolina, no deberá realizar ningún intento de arranar el motor. En cambio deberá retirar la máquina de la superficie impregnada con gasolina. Debe evitarse todo tipo de intento de arranque hasta que se hayan disipado los vapores de combustible..
■ Si se ha derramado aceite de motor:

No arranque el motor
El aceite de motor derramado se ha de aspirar con un aglutinante para aceites y evacuarlo ecológicamente
Limpiar el aparato

No verter el aceite usado

a la basura
■ en la canalización, desagües o en el suelo

Recomendamos, Entregar el aceite usado en un recipiente cerrado a un centro de reciclaje o en un centro autorizado de atención al cliente.

Repostar gasolina

1. Desenroscar la tapa de la gasolina y apoyarla sobre una superficie limpia.
2. Reponer gasolina usando un embudo.
3. Limpiar la abertura de llenado de gasolina y cerrarla firmemente.

Reponer aceite de motor

1. Desenroscar la tapa de llenado de aceite, apoyarla sobre una superficie limpia.
2. Reponer aceite usando un embudo.
3. Limpiar la abertura de llenado de aceite y cerrarla firmemente.

Puesta en marcha

¡Atención!

¡Queda prohibido usar el aparato con mecanismo de corte o piezas de sujeción dañado o desgastado!

Antes de cada puesta en servicio realice una inspección visual.

El símboo de cámara en las páginas siguientes hace referencia a las figuras, página 4–7.

Ajuste la altura de corte

¡Atención! ¡Peligro de lesiones!

La regulación de la altura de corte debe realizar-se únicamente con el motor apagado y la cuchilla detenida

• Ajustar todas las ruedas a la misma altura de corte.
• El ajuste de la altura de corte depende del modelo,

Ajuste central (1)

1. Mantener accionado el botón de ajuste de altura central (1/1).
   Para césped corto presionar el asidero del ajuste central hacia abajo (1/2)
   Para césped largo tirar del asidero del ajuste central hacia arriba (1/2)
   Se visualiza el nivel del ajuste central (1/3)

2. Soltar el botón en la altura de corte elegida.

Ajuste de eje o ajuste central (2, 3)

1. Presione la palanca hacia un lado para desblo- quear el mecanismo y aguántela en esa posición.
2. Deslizar la palanca hacia la izquierda o bien derecha a la altura de corte elegida.
3. Dejar que encastre la palanca.
4. Prestar atención que todas las ruedas tenga la misma posición de encastre.

Ajuste rápido o ajuste de eje de rueda individual (4)

1. Presione la palanca hacia un lado para desblo- quear el mecanismo y aguántela en esa posición.
2. Deslizar la palanca hacia la izquierda o bien derecha a la altura de corte elegida.
3. Dejar que encastre la palanca.
4. Prestar atención que todas las ruedas tenga la misma posición de encastre.

Ajuste de rueda individual (c5)

1. Soltar el tornillo de rueda en sentido a izquierdas o a derechas.
2. Insertar el tornillo de rueda en el orificio para la altura de corte elegida.
3. Apretar el tornillo de rueda.

Los tornillos de rueda disponen de rosca a derechas y a izquierdas. Al enroscar preste atención al sentido de la rosca correspondiente en la carcasa del cortacésped y a los tornillos correspondientes.

1. Prestar atención que todas las ruedas tenga la misma posición de orificio..

Ajuste central (c6)

1. Colocar ambos dedos gordos en los extremos del eje.
2. Colocar los dedos debajo del chasis del cortacésped.
3. Tirar del eje con ambos dedos gordos extrayéndolo de la muesca actual para la altura de corte.
4. Tirar del eje con ambos dedos gordos colocándolo delante de la muesca elegida para la altura de corte y encajar.
5. Prestar atención que todas las ruedas tenga la misma posición de encastre.

Corte del césped sin recogedor de hierba

¡Atención!

Cortar la hierba sólo con muelle rotativo de la lapa paragolpes funcionando correctamente sin recogedor de hierba.

La tapa paragolpes apoya por la fuerza del resorte sobre el chasis del cortacésped. De este modo se expulsa la hierba cortada hacia atrás y hacia abajo.

Cortar hierba con recogedor de hierba

¡Atención! ¡Peligro de lesiones!

El montaje y el desmontaje del recogedor de hierba deben realizarse únicamente con el motor apagado y la cuchilla detenida.

1. Levante la tapa paragolpes y enganche el recogedor de hierba en los soportes. (8).

Indicador del nivel de llenado

Al cortar el césped, la corriente de aire que se genera presiona el indicador de nivel de llenado hacia arriba (7a).

Si el recogedor de hierbas esta lleno, el indicador de nivel de llenado se apoya sobre el recogedor (7b). Es necesario vaciar el recogedor de hierba.

Vaciar el recogedor de hierba

1. Levante la tapa paragolpes.
2. Desenganche el recogedor de hierba y extráigalo hacia atrás. (8).
3. Vaciar el recogedor de hierba:
4. Levante la tapa paragolpes y enganche el recogedor de hierba en los soportes. (8).

Mullido con accesorio para mullir (opción)

Al mullir la hierba cortada no se recoge sino que permanece sobre el césped. El manto protege el suelo contra la deshidratación proporcionando además nutrientes al suelo.

Los mejores resultados se logran con hierba cortada periódicamente de unos 2 cm aprox. Únicamente la hierba tierna con texturas de hojas blandas se descompone rápidamente.

■ Altura de hierba antes de mullir: Máximo 8 cm
■ Altura de hierba después de mullir: Mínimo 4 cm

Adapte la velocidad de corte al mullido, no vaya demasiado rápido.

ES

Cortacésped de gasolina

Aplicar accesorio para mullir

¡Atención! ¡Peligro de lesiones!

El montaje y el desmontaje del accesorio para mullir debe realizarse únicamente con el motor apagado y la cuchilla detenida.

1. Retirar el recogedor de hierbas ( 8).
2. Levante la tapa paragolpes y aplique el accesorio de mullir en el canal de salida. (9). El bloqueo tiene que encajar..

Si no encaja el accesorio de mullir, puede dañar el accesorio de mullir y la cuchilla de corte.

Retirar el accesorio para mullir

1. Levante la tapa paragolpes.
2. Soltar el bloqueo en el accesorio para mullir ( 10/1).
3. Extraer el accesorio para mullir ( 10/2).

Cortar hierba con descarga lateral (opción)

¡Atención! ¡Peligro de lesiones!

El montaje y el desmontaje de la descarga lateral deben realizarse únicamente con el motor apagado y la cuchilla detenida.

Colocar descarga lateral

1. Retirar el recogedor de hierba y colocar el accesorio para mullir.
2. Levantar y mantener sujeta la cubierta para la descarga lateral (11/1).
3. Colocar el canal de descarga lateral ( 11/2).
4. Cerrar lentamente la cubierta. La cubierta protege el canl de descarga lateral contra desprendimiento.

Retirar la descarga lateral

1. Levantar y mantener sujeta la cubierta para la descarga lateral (11/1).
2. Retirar la descarga lateral y cerrar la cubierta (11/2).

Ajustar la altura de la empuñadura (opción)

La empuñadura puede ajustarse a dos alturas diferentes para adaptarla a las necesidades del usuario.

1. Desenrosque los dos tornillos de empuñadura del travesaño inferior.
2. Extraiga los tornillos y ajuste la empuñadura a la posición que desee introduciéndolos de nuevo en uno de los dos agujeros rectangulares de los soportes y pasándolos por los travesaños (12). ¡Preste atención de usar en cada soporte el mismo orificio en todos los soportes!
3. Vuelva a atornillar los soportes al travesaño inferior con los tornillos de empuñadura..

Arranque del motor

¡Atención! ¡Peligro de intoxicación! No dejar funcionar el motor en recintos cerrados.

¡Atención! ¡Peligro de lesiones! No incline el aparato durante el proceso de arranque.

• Arranque el motor sólo con cuchillas montada (la cuchilla sirve como masa de inercia)
• Al arrancar el motor (HONDA) en estado caliente de funcionamiento, NO use el botón de choke o cebador
• No varie los ajustes de regulación en el motor

No arrancar el motor si el canal de salida no está tapado con una de las piezas siguientes:

■ Recogedor de hierba
Tapa paragolpes
Accesorio de mullir

- Accione con mucho cuidado el interruptor de arranque conforme a las instrucciones del fabricante

■ Preste atención de mantener una distancia suficiente entre los pies y el mecanismo de corte

■ Arranque el aparato donde la hierba sea corta

Signo de posición del aparato:

Choke ^* Start Run Stop

Control remoto de acelerador*Start Stop
Control remoto de acelerador con Choke*
Transmisión vario*Rápido Lento
Acoplamiento de cuchillas*On Off

*según modelo

Arranque manual

Sin control remoto de acelerador con Choke

Choke Start Run Stop

Z START RUN STOP

1. Colocar el choke en la posición 1 ( 📄/1).
2. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) – la barra de seguridad no encastra.
3. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación (18).
4. Después de que se caliente el motor (aprox. 15–20 segundos) coloque el choke en la posición 2 (13/2).

El motor tiene un ajuste fijo para el acelerador. El régimen de revoluciones no se puede modificar.

Sin control remoto del acelerador, con cebador (16)

1. Pulse el botón de cebado 3 veces en un intervalo de 2 segundos (16). Si la temperatura es inferior a 10 °C, pulse el botón de cebado 5 veces.
2. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) – la

barra de seguridad no encastra.

1. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación ( 18).

El motor tiene un ajuste fijo para el acelerador. El régimen de revoluciones no se puede modificar.

Sin control remoto del acelerador, sin cebador / choke

1. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) – la barra de seguridad no encastra.
2. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación (18).

El motor tiene un ajuste fijo para el acelerador. El régimen de revoluciones no se puede modificar.

con control remoto de acelerador, con Choke

Control remoto de acelerador con Choke*

1. Coloque la palanca del acelerador en la posición I [ (4/1).
2. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
3. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación (18).
4. Después de que se caliente el motor (aprox. 15–20 segundos) coloque la palanca del acelerador en una posición entre y(142).

ES

Con control remoto del acelerador, sin cebador / choke

Control remoto de acelerador Start Stop

1. Coloque la palanca del acelerador en la posición (0/1).
2. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
3. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación (18).
4. Después de que se caliente el motor (aprox. 15–20 segundos) coloque la palanca del acelerador en una posición entre y 20

Con control remoto del acelerador, con cebador (16)

Control remoto de acelerador Start Stop

1. Colocar la palanca del acelerador en la posición (20/1).
2. Pulse el botón de cebado 3 veces en un intervalo de 2 segundos (16). Si la temperatura es inferior a 10 °C, pulse el botón de cebado 5 veces.
3. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
4. Tire con celeridad y sin interrupción de la cuerda de arranque, deje que se enrolle a continuación (18).
5. Cuando el motor esté en marcha, ponga la palanca del acelerador en una posición entre 📋 y 🌐 20).

Arranque eléctrico (Opción)

Arranque eléctrico con cebador (6)

1. Coloque la palanca en la posición "START" ( 15/1)
2. Pulse el botón de cebado 3 veces en un intervalo de 2 segundos (16). Si la temperatura es inferior a 10 °C, pulse el botón de cebado 5 veces.
3. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
4. Gire la llave de contacto en la cerradura hasta la derecha del todo (19).
5. Al momento que el motor arranca, suelte la llave de contacto (regresa de nuevo a la posición "0").
6. Coloque la palanca del acelerador según las revoluciones elegida en una posición entre y (65/2).

Arranque eléctrico sin cebador/Choke (15)

1. Coloque la palanca en la posición "START" ( 15/1)
2. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
3. Gire la llave de contacto en la cerradura hasta la derecha del todo (19).
4. Al momento que el motor arranca, suelte la llave de contacto (regresa de nuevo a la posición "0").
5. Coloque la palanca del acelerador según las revoluciones elegida en una posición entre y (15/2).

Acoplamiento de cuchilla (opción)

Acoplamiento de cuchillasOnOff

Con el acoplamiento de cuchilla se puede acoplar y desacoplar la cuchilla mientras que el motor continua en marcha.

Acoplar cuchilla de corte

1. Tire de la barra de seguridad hacia el travesaño superior y manténgala en esa posición (17) - La barra de seguridad no se encastra.
2. Desplazar la palanca de acoplamiento alejándola del cuerpo (21/1)
3. la cuchilla de corte es acoplada.

Desacoplar la cuchilla de corte.

1. Soltar la barra de seguridad ( 25). La cuchilla de corte es desacoplada.
2. La palanca de acoplamiento pasa a estado de reposo ( 21/2).

Apagar el motor

Aparato sin acoplamiento de cuchillas

1. Colocar la palanca del acelerador en la posición
2. Soltar la barra de seguridad ( 25).
3. el motor se apaga.

¡Atención!

El motor puede seguir funcionando por inercia. Tras desconectarlo, asegúrese de que el motor se detenga.

Aparatos con acoplamiento de cuchillas

Acoplamiento de cuchillas

On

Off

1. Soltar la barra de seguridad ( 📄).

2. Colocar la palanca del acelerador en la posición

- el motor se apaga.

! Atención!

El motor puede seguir funcionando por inercia. Tras desconectarlo, asegúrese de que el motor se detenga.

Accionamiento de rueda (opción) (22)

¡Atención!

Accione la palanca sólo con motor en marcha..

Conectar el accionamiento de rueda

1. Tire de la barra de transmisión hacia el travesaño superior y manténgala en esa posición (22) - La barra de seguridad no se encastra.
2. Se conecta el accionamiento de rueda.

Desconectar el accionamiento de rueda

1. Suelte la barra de transmisión ( 24).
2. Se desconecta el accionamiento de rueda.

Transmisión Vario (opción)

Transmisión vario Rápido Lento

ES

Con la transmisión vario se puede variar de forma continua la velocidad de marcha del cortacésped.

¡Atención!

Accione la palanca sólo con motor en marcha. Cambiar la marcha sin accionamiento de motor puede dañar el mecanismo de autopropulsión.

Para una velocidad más elevada tire de la palanca (23)
en dirección (23/2)
Para una velocidad más reducida tire de la palanca (23)
en dirección (23/1)

Adapte la velocidad siempre al estado actual del suelo y del césped.

Mantenimiento y cuidados

¡Atención! ¡Peligro de lesiones!

• Antes de iniciar los trabajos de mantenimiento y cuidado, apague siempre el motor y desconecte la pipa de la bujía.
• El motor puede seguir funcionando por inercia. Tras desconectarlo, asegúrese de que el motor se detenga.
• ¡Durante los trabajos de mantenimiento y cuidado de la cuchilla, utilice siempre guantes de seguridad!

■ Ttodas las tuercas, pernos y tornillos.deben estar firmemente apretados
■ El aparato debe estar en un estado seguro para ser utilizado
■ Antes de estacionar la máquina deje enfriar el motor
■ Compruebe regularmente el funcionamiento y el desgaste del dispositivo recogedor de hierba.
■ Limpie el aparato tras cada uso
■ No rocíe el aparato con agua La penetración del agua puede producir anomalías (equipo de encendido, carburador)
■ Revise regularmente la cuchilla en busca de posibles daños
■ Reemplazar siempre los silenciadores defectuosos

Inclinar el cortacésped

Según el fabricante del motor debe:

■ señalar el carburador / filtro de aire hacia arriba (26)
■ señalar la bujía hacia arriba (27)

¡Observar las instrucciones de uso del fabricante del motor!

Reafilar / cambiar la cuchilla de corte

■ Encargue los trabajos de afilado / sustitución de las cuchillas desafiladas o deterioradas únicamente a un taller especializado autorizado
■ Las cuchillas reafiladas deberán equilibrarse de nuevo

¡Atención!

Una cuchilla desequilibrada provocará vibraciones fuertes y daños en el cortacésped.

Cargar batería de arranque (opción)

La batería de arranque es de tipo sin mantenimiento y es cargada normalmente por el cortacésped. En casos excepcionales tiene que cargar el usuario la batería:

■ Antes de la primera puesta en servicio del cortacésped
■ Cuando se descargue antes del periodo de invierno o durante tiempos de paradas prolongadas (> 6 meses)

Proceso de carga:

1. Extraiga el cargador de la caja de la batería.
2. Separe el cable de la batería del cable del motor ( 28).
3. Conecte el cable de la batería con el cable del cargador (29).
4. Conecte el cargador a la red eléctrica. La tensión de la red eléctrica deberá coincidir con la tensión de servicio del cargador.
   El tiempo de carga dura unas 36 horas aprox. Utilice exclusivamente el cargador original suministrado.

¡Atención!

• Cargue la batería de arranque sólo en recintos secos, bien ventilados.
• No ponga el cortacésped en funcionamiento durante el proceso de carga.

Conservación del motor

Cambiar aceite del motor

1. Para recoger el aceite use un recipiente apropiado.
2. Vaciar el aceite a través de la boca de llenado de aceite o aspirarlo.

¡Evacuar el aceite del motor ecológicamente! Recomendamos, Entregar el aceite usado en un recipiente cerrado a un centro de reciclaje o en un centro autorizado de atención al cliente.

No verter el aceite usado

a la basura
- a la canalización o al desagüe
a la tierra

Cambiar el filtro de aire

• Observar las instrucciones de uso del fabricante del motor.

Cambiar la bujía

- Observar las instrucciones de uso del fabricante del motor.

Accionamiento de rueda (opción)

Ajuste del cable bowden

Si con motor en marcha no se puede conectar o desconectar el accionamiento de rueda, se deberá reajustar el cable bowden correspondiente-.

¡Atención!

Regular el cable bowden sólo con motor parado.

1. Girar el dispositivo de reglaje en el cable bowden en dirección de la flecha (30).

2. Para comprobar el ajuste arranque el motor y conecte el accionamiento de rueda.

3. Si sigue sin funcionar el accionamiento de rueda. Lleve el cortacésped a un centro de asistencia téncia o a un servicio técnico autorizado.

Lubricar el piñón de accionamiento

Lubricar periódicamente el piñón de accionamiento en el árbol de la transmisión con aceite en spray

La transmisión del accionamiento de rueda no necesita mantenimiento.

Almacenamiento

¡Atención! ¡Peligro de explosión!

No almacene el motor cerca de llamas abiertas ni fuentes de calor..

■ Dejar que se enfrié el motor
A fin de ahorrar espacio, pliegue el travesaño superior
■ Guarde el aparato seco y en un lugar no accesible a los niños y a las personas no autorizadas
■ Guardar la batería de arranque libre de heladas
■ Recargar periódicamente la batería de arranque
■ Vaciar el depósito de gasolina
■ Extraer la pipa de la bujía

Reparación

Los trabajos de reparación deben encargarse a un centro de servicio técnico AL-KO o a un taller especializado autorizado.

Eliminación

¡Los aparatos, pilas y baterías usados no deben eliminarse junto con la basura doméstica!

El embalaje, el aparato y los accesorios están fabricados con materiales reciclables y deben eliminarse correctamente.

Ayuda en caso de problemas

¡Atención!

No alinee la cuchilla y el árbol del motor.

Problema Solución
El motor no arranca • Repostar gasolinaColocar la palanca del acelerador en "Start"Conectar el chokePresionar la barra de conexión de motor hacia el travesaño superiorCompruebe la bujía, en su caso cambiarla por una nuevaLimpiar filtro de aireLa cuchilla de corte debe girar librementeRecargar la batería de arranqueArrancar sobre superficie de hierba ya cortada
El motor pierde potencia • Corrija la altura de corteReafilar / renovar la cuchilla de corteLimpiar canal de salida / chasisLimpiar filtro de aireReducir la velocidad de trabajo
Corte poco limpio • Reafilar / renovar la cuchilla de corteCorrija la altura de corte
El recogedor de hierba no se llena suficientemente	Corrija la altura de corteDeje que se seque el céspedReafilar / renovar la cuchilla de corteLimpie la rejilla del recogedor de hierbaLimpiar canal de salida / chasis
La autopropulsión de rueda no funciona	Reajustar el cable bowdenCorrea defectuosaContacte con un taller de servicio técnico autorizadoEliminar la suciedad en la autopropulsión de rueda, correa dentada y transmisiónLubricar la marcha libre (piñón de accionamiento en el árbol de transmisión) con aceite de spray
Las ruedas no giran con transmisión conectada	Reapretar los tornillos de ruedaBuje de rueda defectuosoCorrea defectuosaContacte con un taller de servicio técnico autorizado
El aparato vibra de forma desproporcionada	Compruebe la cuchilla de corte

En caso de producirse algún problema no incluido en esta tabla o si no puede solucionarlo usted mismo, póngase en contacto con nuestro servicio de atención al cliente

■ Siempre es necesaria una revisión de un técnico especialista:

■ después de pasar por encima de un objeto
■ si el motor se para instantáneamente
en caso de daños en la transmisión
■ con correa de accionamiento defectuosa
con cuchilla doblada
Si se dobla el árbol del motor

Declaración de conformidad CE

■ véase las instrucciones de montaje

Garantía

Los problemas de material o fabricación en el aparato durante el plazo de garantía legal para deficiencias técnicas son responsabilidad nuestra, pudiéndolos solucionar mediante reparación o sustitución según nuestro criterio. El periodo de garantía depende de la legislación del país donde se adquirió el aparato.

La garantía únicamente se aplicará en los siguientes casos:

■ Uso conforme al previsto del aparato
■ Cumplimiento del manual de instrucciones
■ Uso de piezas de repuesto originales

La garantía quedará anulada en los siguientes casos:

■ Intento de reparación del aparato
■ Modificación técnica del aparato
■ Uso no conforme al previsto (p. ej. uso profesional o municipal)

La garantía no cubre los siguientes casos:

■ Daños en la pintura derivados del uso normal del aparato
■ Piezas de desgaste enmarcadas en la tarjeta de repuestos XXX XXX (X)
■ Motores de combustión interna: Se aplican las disposiciones de garantía particulares del correspondiente fabricante del motor

Para aplicar la garantía, diríjase junto con la presente declaración de garantía y el comprobante de compra a su comercio o al centro autorizado de atención al cliente más cercano. La presente garantía no afecta a los derechos legales del comprador respecto al vendedor en relación con las deficiencias técnicas.

P

Sobre este manual

Colocar o conjunto de molda

Remover o conjunto de molda

1. Levantar a tampa de impacto.
2. Soltar o dispositivo de bloqueio do conjunto de molda (10/1).
3. Retirar o conjunto de molda ( 10/2).

■ Ne indítsa el a motort.

H

1. Slip gearskiftebøjlen 24).

- Hjuldrevet kobles fra.

Variogear (ekstraudstyr)

Variogear Hurtigt Langsomt
