GEBRUIKSAANWIJZING BM 875 III AL-KO

Vertaling van de originele gebruikershandleiding

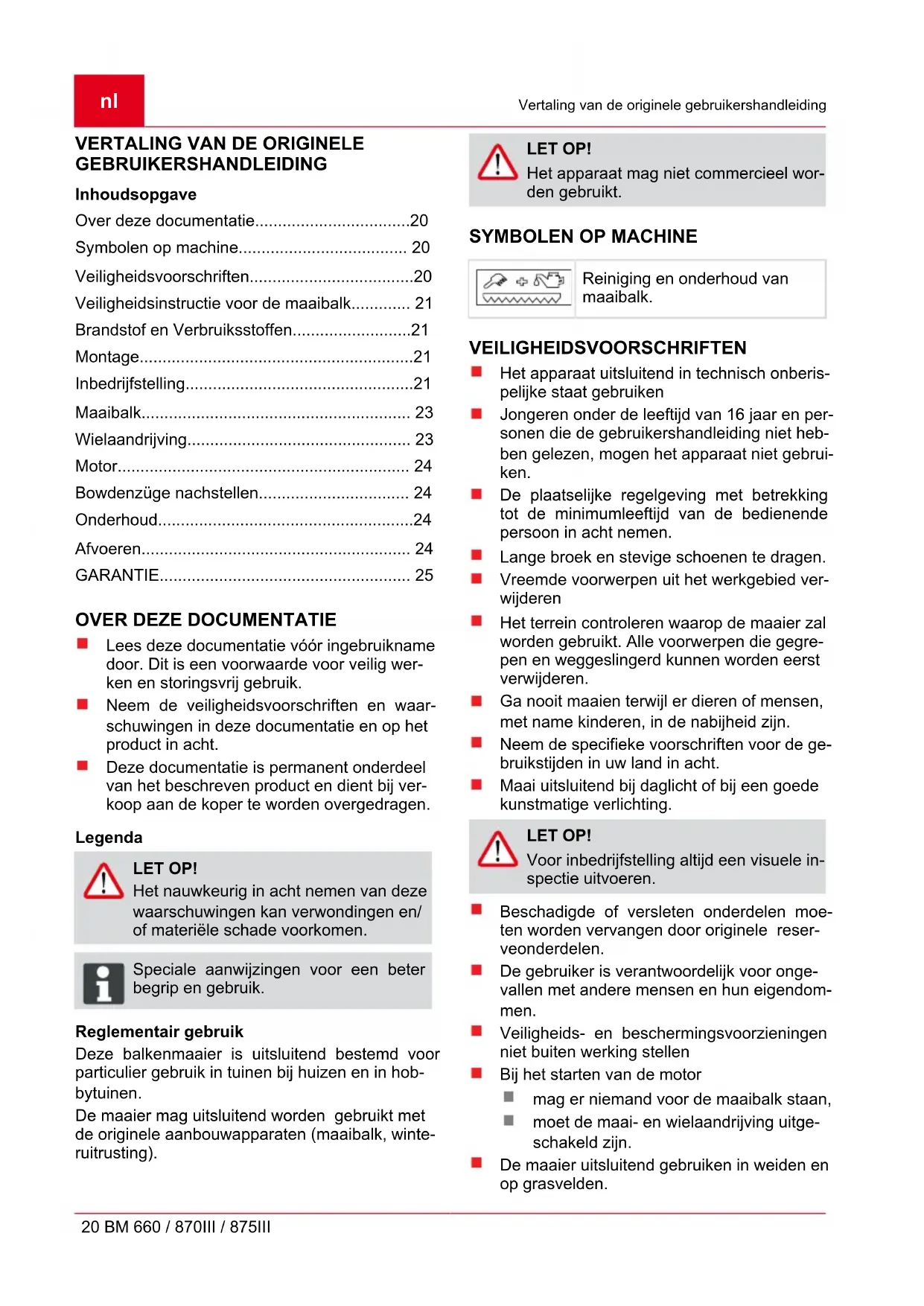

20 BM 660 / 870III / 875III VERTALING VAN DE ORIGINELE GEBRUIKERSHANDLEIDING Inhoudsopgave

Over deze documentatie20

Symbolen op machine 20

Veiligheidsvoorschriften20

Veiligheidsinstructie voor de maaibalk 21

Brandstof en Verbruiksstoffen21

OVER DEZE DOCUMENTATIE Lees deze documentatie vóór ingebruikname

door. Dit is een voorwaarde voor veilig wer-

ken en storingsvrij gebruik.

Neem de veiligheidsvoorschriften en waar-

schuwingen in deze documentatie en op het

Deze documentatie is permanent onderdeel

van het beschreven product en dient bij ver-

koop aan de koper te worden overgedragen.

Het nauwkeurig in acht nemen van deze

waarschuwingen kan verwondingen en/

of materiële schade voorkomen.

ADVICE Speciale aanwijzingen voor een beter

Reglementair gebruik

Deze balkenmaaier is uitsluitend bestemd voor

particulier gebruik in tuinen bij huizen en in hob-

De maaier mag uitsluitend worden gebruikt met

Het apparaat mag niet commercieel wor-

SYMBOLEN OP MACHINE Reiniging en onderhoud van

VEILIGHEIDSVOORSCHRIFTEN Het apparaat uitsluitend in technisch onberis-

pelijke staat gebruiken

Jongeren onder de leeftijd van 16 jaar en per-

sonen die de gebruikershandleiding niet heb-

ben gelezen, mogen het apparaat niet gebrui-

De plaatselijke regelgeving met betrekking

tot de minimumleeftijd van de bedienende

persoon in acht nemen.

Lange broek en stevige schoenen te dragen.

Vreemde voorwerpen uit het werkgebied ver-

Het terrein controleren waarop de maaier zal

worden gebruikt. Alle voorwerpen die gegre-

pen en weggeslingerd kunnen worden eerst

Ga nooit maaien terwijl er dieren of mensen,

met name kinderen, in de nabijheid zijn.

Neem de specifieke voorschriften voor de ge-

bruikstijden in uw land in acht.

Maai uitsluitend bij daglicht of bij een goede

kunstmatige verlichting.

Voor inbedrijfstelling altijd een visuele in-

Beschadigde of versleten onderdelen moe-

ten worden vervangen door originele reser-

De gebruiker is verantwoordelijk voor onge-

vallen met andere mensen en hun eigendom-

Veiligheids- en beschermingsvoorzieningen

niet buiten werking stellen

Bij het starten van de motor

mag er niemand voor de maaibalk staan,

moet de maai- en wielaandrijving uitge-

De maaier uitsluitend gebruiken in weiden en

op grasvelden.Veiligheidsvoorschriften

Als de maaimachine wordt vervoerd of opge-

tild, moet beslist de beschermlijst op de maai-

balk zijn aangebracht.

Bij verrijden van de machine buiten het maai-

bereik moet eerst de maaiaandrijving worden

Blijf met uw handen en voeten uit de buurt

van roterende onderdelen.

Manoeuvreer het apparaat uitsluitend met

behulp van de duwboom. Daardoor wordt au-

tomatisch een veilige afstand gehandhaafd

Let bij het werken op een zekere stand.

Uitlaat en motor schoon houden

Brandbaar materiaal moet worden verwi-

jderd van de uitlaat en rondom de motor-

Bij het werken op hellingen:

Werk nooit op een gladde en glibberige

Altijd opletten dat u stabiel staat.

Altijd dwars ten opzichte van de helling

maaken, nooit omhoog of omlaag.

Niet maaien op helling van meer dan 20°!

Wees zeer voorzichtig bij het keren!

Laat het apparaat nooit zonder toezicht.

Bij het verlaten van het apparaat:

wachten tot het snijmechanisme stilstaat

ontstekingsplug eruit trekken

De afstellingen van de motor niet wijzigen.

VEILIGHEIDSINSTRUCTIE VOOR DE MAAIBALK Het maaimes in de maaibalk ligt gedeeltelijk bloot.

Bij onvoorzichtig uitgevoerd onderhoud is hier

sprake van een verhoogd risico op letsel.

De beschermlijst voor de maaibalk altijd aanbren-

montage van de maaibalk aan de maaier

reinigen van de machine

vervoer en opslag van de maaier

montagewerkzaamheden aan de maaibalk

Een beschadigde beschermlijst vervangen.

BRANDSTOF EN VERBRUIKSSTOFFEN WAARSCHUWING!

Brandgevaar! Benzine is sterk ontvlam-

Benzine alleen in daarvoor bestemde reser-

Alleen buiten tanken

Bij het tanken niet roken

Bij het tanken van brandstof een vultrechter

of vulbuis gebruiken, om zo te voorkomen dat

er brandstof wordt gemorst op de motor, de

behuizing of op de ondergrond.

De tankdop bij lopende of warme motor niet

Beschadigde tank of tankdop vervangen

Een beschadigde uitlaatdemper vervangen.

Wanneer er benzine is uitgelopen:

ontstekingspogingen vermijden

Risico op brandwonden!

Een draaiende motor geeft hitte af. Mo-

toronderdelen, met name de uitlaat, kun-

nen zeer heet worden.

De motor nooit in afgesloten ruimten la-

ten lopen. Vergiftigingsgevaar!

Het apparaat mag pas na volledige mon-

tage worden gebruikt.

Voor de montage van deze machine dient u de

afzonderlijk bijgevoegde montagehandleiding te

INBEDRIJFSTELLING Eerste ingebruikname

ADVICE Cursief afgedrukte cijfers, zoals (2-1)

verwijzen naar de afbeeldingen.nl

22 BM 660 / 870III / 875III WAARSCHUWING!

Benzinemotor: Vooraf aan de eerste in-

gebruikname afvullen met olie en ben-

De tandwielkast is op de fabriek afgevuld met olie.

Altijd de meegeleverde gebruiksaanwijzing

van de motorfabrikant in acht nemen

Duwboomhoogte instellen (1)

Stel de hoogte van de duwboom overeenkomstig

de lichaamsgrootte in.

De normale instelling bevindt zich ter hoogte van

1. Draai de bouten op de console van de behui-

2. Stel de hoogte van de duwboom in overeen-

komstig het slobgatgedeelte.

3. Draai de bouten weer vast.

Maaihoogte instellen

Met behulp van de geleide-ijzers (2 stuks) wordt

de maaihoogte ingesteld.

Standaardmaaibalk (2)

traploze maaihoogte-instelling tot ca. 6 cm

Breng de geleide-ijzers op de gewenste

Draai de moeren weer vast.

Beide geleide-ijzers moeten op gelijke

hoogte worden ingesteld!

Montage van de loopzoolhouder als geleide-

Het maaimes maait vlak boven de grond.

Monteer de loopzoolhouder zoals afgebeeld, de

gebogen zijde wijst naar beneden (4).

Montage van de verstelbare geleideijzers

traploze maaihoogte-instelling tot ca. 6 cm.

Monteer de loopzoolhouder zoals afgebeeld

(5), de gebogen zijde wijst naar boven.

Monteer de geleide-ijzers zoals afgebeeld

Maaihoogte instellen (7)

Draai de moeren (2 stuks per geleideijzer)

Breng de geleide-ijzers in de gewenste hoog-

Draai de moeren weer vast.

De geleide-ijzers moeten op gelijke

hoogte worden afgesteld!

Bij het starten van de motor mogen de

koppelingshendels voor de rij- en maaia-

andrijving niet geactiveerd zijn!

Zet de gashendel in de stand << START >> (8).

Druk de primerknop driemaal met tussenpozen

van telkens 2 seconden in (9).

Druk de primerknop vijfmaal in bij lage tempera-

turen onder de 10° C.

ADVICE Bij bedrijfswarme motor hoeven de

starterknoppen niet te worden be-

Trek het startkoord snel naar buiten en laat het

vervolgens weer langzaam oprollen (10).

Als de motor niet start na 3 trekproeven (9) en (10)

Zet de gashendel overeenkomstig het gewenste

motortoerental in een stand tussen start en stop,

zodra de motor loopt.

Zet de gashendel in de stand <START> - (vol gas)

om te kunnen maaien.

ADVICE Als de motor uit gebrek aan brandstof is

tot stilstand gekomen, tanken en start de

motor opnieuw door (9) en (10).

Maaibalk inschakelen (11)

Veiligheidsbeugel (11-1) wegdraaien.

van het hendelverstelbereik in beweging

komen, eventueel de bedieningskabel

beter afstellen – (zie onder: Bedienings-

kabel afstellen).Inbedrijfstelling

Wielaandrijving inschakelen (11)

Koppelingshendel (11-3) naar de duwboom toe

trekken en vasthouden.

De wielaandrijving mag pas na de eerste

helft van het hendelverstelbereik inscha-

kelen, eventueel de bedieningskabel be-

ter afstellen – (zie onder: Bedieningska-

Uitvoering met vooruit- en

achteruitversnelling (12)

Koppelingshendel (12-1) = Wielaandrijving voo-

Koppelingshendel (12-2) = Wielaandrijving achte-

Niet aan beide koppelingshendels te-

gelijkertijd trekken!

Wielaandrijving vooruit

Wielaandrijving achteruit

Wielaandrijving uitschakelen (12)

Koppelingshendel (12-1) of (12-2) loslaten.

Maaibalk uitschakelen (11)

Koppelingshendel (11-2) loslaten.

Motor uitschakelen (13)

Chokehendel in de stand <<STOP>> zetten.

MAAIBALK De maaibalk na gebruik steeds reinigen, met

name de mesgeleiderelementen en de glijvlak-

ken. Daartoe het maaimes demonteren.

Vervolgens alle bewegende onderdelen oliën.

Uitsluitend biologisch afbreekbare smeermid-

Maaimes demonteren uit maaibalk

Standaardmaaibalk (14, 15)

1. Bouten (14-1) uitdraaien.

2. Het onderdeel (14-2) naar voren toe wegne-

3. Bij hermontage van dit onderdeel letten op de

montagerichting – het uitsteeksel moet in de

4. Maaimesgeleiders losmaken (15).

5. Zeskantmoeren losdraaien en de tapeinden

6. Maaimes er aan de zijkant uittrekken.

De hermontage vindt plaats in omgekeerde vol-

Instellen van maaispeling (15)

1. De tapeinden met de hand zover indraaien tot

er weerstand voelbaar is - vervolgens nog een

halve slag verder aandraaien.

2. Tapeinden borgen met contramoeren.

3. Het maaimes moet na instellen met de hand

nog vrij kunnen worden bewogen.

4. Een maaitest uitvoeren - als de maaiwerking

te wensen overlaat de tapeinden nog iets ver-

1. Bouten (14-1) uitdraaien.

2. Het onderdeel (14-2) naar voren toe wegne-

3. Bij hermontage van onderdeel 2 letten op de

montagerichting – het uitsteeksel moet in de

Voor verdere demontage van het maaimes en

voor onderhoud van de maaibalk zie bijlage:

ESM – Universal SC-maaibalk

De smeernippels op de meenemer (16)

en op de maaibalkaandrijving (17) na

elke 8 bedrijfsuren smeren met in de

handel verkrijgbaar universeelvet.

Messen slijpen en vervangen

Bot geworden meselementen naslijpen met een

geschikte slijpsteen; houd de correcte snijhoek

(ca. 35 – 40°) aan – het maaimes eerst demonte-

Versleten of beschadigde meselementen vervan-

gen - werkplaats klantenservice.

Door een vakman laten controleren:

na botsen op een hindernis

bij plotseling stilstaan van de motor

wanneer de maaibalk verbogen is

bij schade aan de transmissie

1. Machine horizontaal opstellen.

2. Olieafsluitdop eruit draaien.

3. Vereist olieniveau: bij de onderkant van de vu-

lopening. Zo nodig bijvullen met versnellings-

Oliehoeveelheid voor machine met

alleen vooruitversnel-

voor- en achteruitver-

Zie bedieningshandleiding van de motorenfabri-

BOWDENZÜGE NACHSTELLEN Bowdenkabels bijstellen

Maaibalk (hier geen contramoer)

1. Draai de contramoeren los

2. Stel opnieuw af m.b.v. de stelschroef

Het maaiwerk resp. het rijwerk mag pas in bewe-

ging komen nadat de hendel voor de helft is inge-

3. Draai de contramoeren weer vast.

ONDERHOUD De machine nooit met lopende motor hef-

fen of vervoeren. Motor uitzetten, bougiedop

loshalen, wachten tot alle bewegende onder-

Getankte machine niet in gebouwen be-

waren, waarin benzinedampen met open

vuur of vonken in aanraking zouden kun-

Benzinetank alleen leegmaken in de open-

Het apparaat niet met water afspuiten! Het

binnendringen van water (ontsteking, carbu-

rateur...) kan tot storingen leiden.

ADVICE Wanneer de maaimachine in een kantel-

stand wordt gebruikt, moet bij het motor-

naar boven gericht zijn!!!

Zie de gebruikershandleiding van de motorfa-

Bij werkzaamheden aan het maaiwerktuig al-

tijd veiligheidshandschoenen dragen.

Bij opslag in een afgesloten ruimte de motor

eerst laten afkoelen

Reserveonderdelen en toebehoren

De behuizing mag niet worden geopend.

Wijzigingen in constructie en uitvoering blij-

AFVOEREN Gebruikte apparaten, batterijen of

accu´s niet afvoeren via de vuilnisop-

Verpakking, apparaat en accessoires zijn

gemaakt van recyclebare materialen en

moeten ook als zodanig worden afgevo-

HULP BIJ STORINGEN LET OP!

Vóór alle onderhouds- en reinigings-

werkzaamheden de ontstekingsplug

eruit trekken!GARANTIE

Bij een koude motor:

Klantenserviceplaats

ten naslijpen / vernieu-

Klantenserviceplaats

naslijpen / vernieu-

Klantenserviceplaats

opzoeken, V-riem de-

ADVICE Neem bij storingen die niet in deze tabel

staan vermeld of die u niet zelf kunt ver-

helpen contact op met onze lokale klan-

GARANTIE Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn

voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantie-

termijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij:

correcte behandeling van het apparaat

inachtneming van de bedieningshandleiding

gebruik van originele reserveonderdelen

De garantie vervalt bij:

pogingen tot reparatie van het apparaat

technische wijzigingen aan het apparaat

gebruik dat niet in overeenstemming is met de

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage

slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering [xxx

verbrandingsmotoren (hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabri-

De garantieperiode begint op de aankoop door de eerste eindgebruiker. Bepalend is de datum van het

ontvangstbewijs. Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs

wenden tot de distributeur o f de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging

blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.fr

Traduction de la notice d'utilisation originale
