GEBRUIKSAANWIJZING Highline 523 VS AL-KO

└──────┘NL Vertaling van de originele gebruikershandleiding

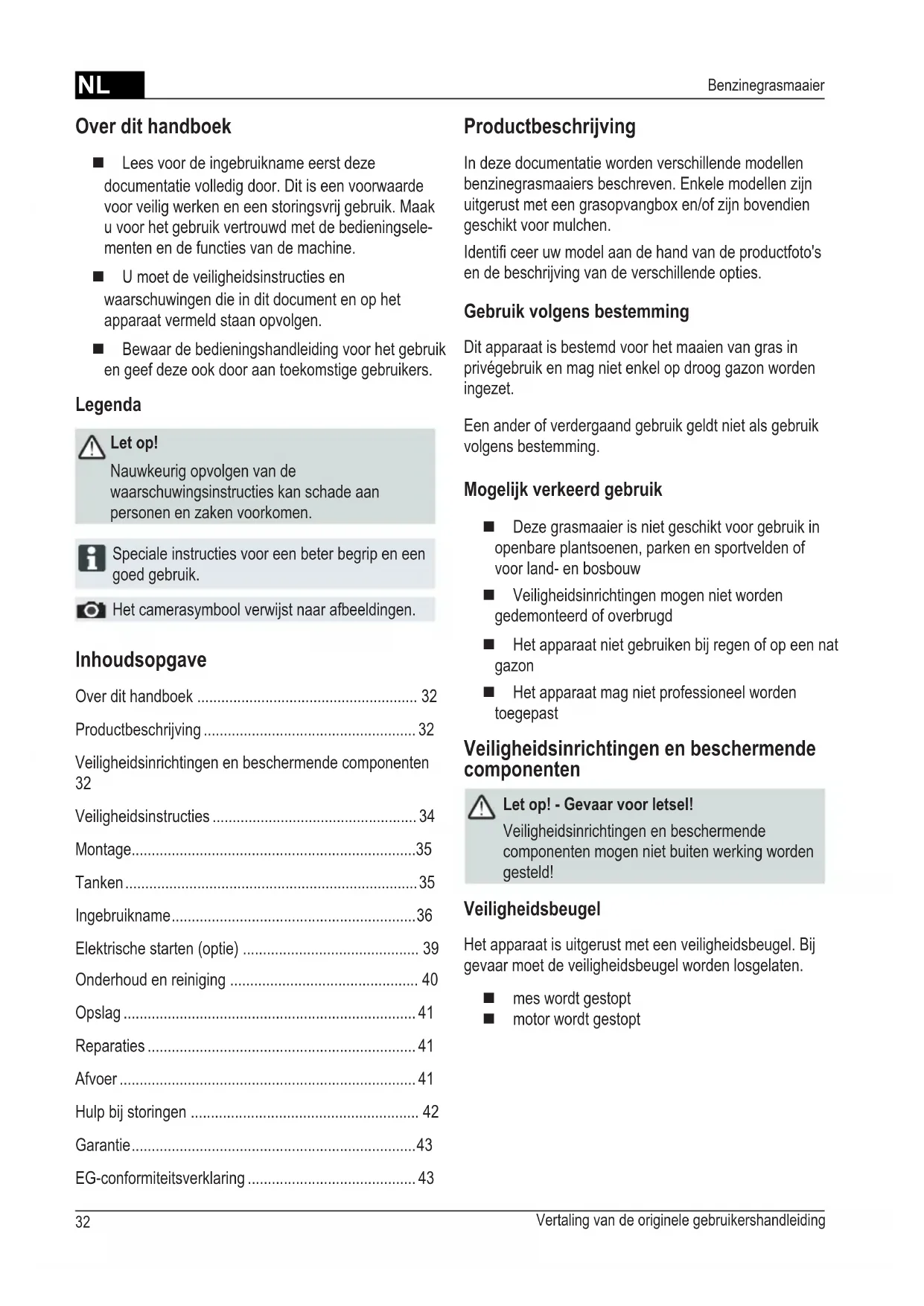

Over dit handboek 32

Productbeschrijving 32

Veiligheidsinrichtingen en beschermende componenten

Veiligheidsinstructies 34

Onderhoud en reiniging 40

Hulp bij storingen 42

EG-conformiteitsverklaring 43

 Lees voor de ingebruikname eerst deze

documentatie volledig door. Dit is een voorwaarde

voor veilig werken en een storingsvrij gebruik. Maak

u voor het gebruik vertrouwd met de bedieningsele-

menten en de functies van de machine.

 U moet de veiligheidsinstructies en

waarschuwingen die in dit document en op het

apparaat vermeld staan opvolgen.

 Bewaar de bedieningshandleiding voor het gebruik

en geef deze ook door aan toekomstige gebruikers.

Nauwkeurig opvolgen van de

waarschuwingsinstructies kan schade aan

personen en zaken voorkomen.

Speciale instructies voor een beter begrip en een

Het camerasymbool verwijst naar afbeeldingen.

In deze documentatie worden verschillende modellen

benzinegrasmaaiers beschreven. Enkele modellen zijn

uitgerust met een grasopvangbox en/of zijn bovendien

geschikt voor mulchen.

Identifi ceer uw model aan de hand van de productfoto's

en de beschrijving van de verschillende opties.

Gebruik volgens bestemming

Dit apparaat is bestemd voor het maaien van gras in

privégebruik en mag niet enkel op droog gazon worden

Een ander of verdergaand gebruik geldt niet als gebruik

Mogelijk verkeerd gebruik

 Deze grasmaaier is niet geschikt voor gebruik in

openbare plantsoenen, parken en sportvelden of

voor land- en bosbouw

 Veiligheidsinrichtingen mogen niet worden

gedemonteerd of overbrugd

 Het apparaat niet gebruiken bij regen of op een nat

 Het apparaat mag niet professioneel worden

Veiligheidsinrichtingen en beschermende

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende

componenten mogen niet buiten werking worden

Het apparaat is uitgerust met een veiligheidsbeugel. Bij

gevaar moet de veiligheidsbeugel worden losgelaten.

 motor wordt gestoptNL

33 1 Startkabel 9 Snijhoogteverstelling*2 Start, stop* 11 Varioaandrijving*3 Wielaandrijving* 12 Gebruikshandleiding4 Veiligheidsbeugel 13 Uitwerpinzet*5 Ergonomische hoogteverstelling* 14 Sluitklep*6 Vulstandindicatie* 15 Mulchkit*7 Veiligheidsklep* 16 Zünschloss voor elektrische start8 Grasopvangbox*Symbolen op het apparaatLet op!Voorzichtig handelen bij gebruik.Voordat u werkzaamheden gaat uitvoeren aan het snijmechanisme, eerst de bougiedop uittrekken.Vóór de ingebruikname gebruiksaanwijzing lezen!Derden buiten het gevarenbereik houden!Handen en voeten bij messen vandaan houdenAfstand houden van het gevarenbereik. 11

De veiligheidsklep beschermt tegen het eruit vliegen van de onderdelen.NL Vertaling van de originele gebruikershandleiding

Veiligheidsinstructies

Apparaat alleen in een technisch perfecte staat

Let op! - Gevaar voor letsel!

Veiligheidsinrichtingen en beschermende

componenten mogen niet buiten werking worden

Let op! - Brandgevaar!

Machines met volle tank niet in gebouwen

opbergen, waarin benzinedampen met open vuur

of vonken in aanraking kunnen komen!

Bereik rondom de motor, uitlaat, accuhuis,

brandstoftank vrij van maaigoed, benzine en olie

 Derden buiten de gevarenzone houden

 De machinebestuurder of gebruiker is

verantwoordelijk voor ongevallen met andere

personen of hun eigendommen

 Kinderen of andere personen die de

gebruikshandleiding niet kennen mogen het

apparaat niet gebruiken

 Lokale voorschriften over de miniumleeftijd voor

een bediener in acht nemen

 Het apparaat niet bedienen onder invloed van

alcohol, drugs of medicijnen

 Doelmatige werkkleding dragen

 stevige en niet glijdende schoenen

 Bij het werken op hellingen

 altijd opletten dat u stabiel staat

 altijd dwars ten opzichte van de helling

maaken, nooit omhoog of omlaag

 niet maaien op helling van meer dan 20

 Wees zeer voorzichtig bij het keren

 Enkel bij voldoende daglicht of kunstmatige

 Lichaam, ledematen en kleding uit de buurt van het

 Landspecifi eke voorschriften voor de tijd van het

gebruik in acht nemen

 Gebruiksklaar apparaat niet onbeheerd laten

 Enkel met scherp mes maaien

 Apparaat nooit gebruiken met beschadigde

veiligheidsinrichtingen / veiligheidsroosters

 Apparaat nooit zonder volledig gemonteerde

veiligheidsinrichtingen gebruiken (bijv.:

veiligheidsklep, grasopvangvoorzieningen)

 Apparaat voor ieder gebruik controleren op

beschadigingen, voordat u het apparaat weer in

gebruik neemt de beschadigde onderdelen laten

 Motor uitzetten, wachten tot het apparaat stilstaat

en bougiedop uittrekken

 als u het apparaat verlaat

 na het optreden van storingen

 voor het ontgrendelen van blokkeringen

 voor het verwijderen van verstoppingen

 na het contact met vreemde voorwerpen

 Als storingen en ongewoonlijke trillingen in het

Zoeken naar beschadigingen aan de grasmaaier

Zoeken naar beschadigingen aan de grasmaaier

en de vereiste reparaties uitvoeren, voordat u de

en de vereiste reparaties uitvoeren, voordat u de

grasmaaier opnieuw start en er mee gaat werken.

grasmaaier opnieuw start en er mee gaat werken.

 Bougiedop opsteken en motor starten

 na het verhelpen van storingen (zie tabel met

storingen) en controle van het apparaat

 na het reinigen van het apparaat

 Het grasvlak dat moet worden gemaaid volledig en

nauwkeurig controleren, alle vreemde voorwerpen

 Bijzonder goed opletten bij het omkeren van de

grasmaaier of wanneer u de grasmaaier naar u

 Niet over hindernissen maaien (bijv. takken,

 Snijdsel enkel verwijderen bij stilstaande motor

Extra symbolen bij apparaten met elektrische start

Let op! Gevaar door elektrische schok.

Aansluitleiding uit de buurt houden van het

Apparaat voor onderhoudswerkzaamheden of

bij beschadigde kabel altijd van het stroomnet

Het apparaat mag pas na volledig te zijn

gemonteerd gebruikt worden.

 Motor / mes uitschakelen, wanneer er over een

ander vlak dan het te maaien grasvlak moet worden

 Apparaat nooit bij draaiende motor optillen of

 Bij het vullen met benzine of motorolie niet eten of

 Benzinedampen niet inademen

 Beweeg het apparaat stapvoets voort.

 Controleer voor het gebruik of alle moeren, schroe-

ven en bouten vastzitten

Voor de ingebruikname moet u de grasmaaier voltanken.

Waarschuwing - Brandgevaar!

Benzine en olie zijn zeer licht ontvlambaar!

Steeds de bijgeleverde gebruiksaanwijzing van

de motorfabrikant in acht nemen.

Motor niet in afgesloten ruimten laten lopen.

Vergiftigingsgevaar!

 Benzine en olie enkel in daarvoor bestemde

 Benzine en olie enkel bij koude motor en buiten

 Bij draaiende motor geen benzine of olie vullen

 Tank niet te vol vullen (benzine zet uit)

 Tijdens het tanken niet roken

 De tankdop niet bij draaiende of warme motor

 Beschadigde tank of tankdop vervangen

 Tankdop altijd stevig vastdraaien

 Als er benzine gemorst is:

 Motor niet starten

 Startpogingen vermijden

 Als er motorolie gemorst is:

 Motor niet starten

 Uitgestroomde motorolie met oliebindmiddel of

een lap opzuigen en juiste wijze afvoeren

niet bij het afval voegen

niet bij het afval voegen

in de riolering, de afvoer of op de grond

in de riolering, de afvoer of op de grond

Wij adviseren u om de afgewerkte olie in een gesloten

tankje af te geven bij het recyclingcentrum of bij een

klantenservice locatie.

1. Tankdop afschroeven, op een schone plek leggen.

2. Benzine met een trechter vullen.

3. Vulopening van de tank stevig sluiten en reinigen.

1. Olievuldop afschroeven, dop op een schone plek

2. Olie met een trechter vullen.

3. Olievulopening stevig sluiten en reinigen.NL Vertaling van de originele gebruikershandleiding

Maaien met grasopvangbox

Let op! - Gevaar voor letsel!

Grasopvangbox enkel bij uitgeschakelde motor

en stilstaand mes verwijderen of monteren.

1. Veiligheidsklep optillen en grasopvangbox in de

De vulstandindicatie wordt door de luchtstroom tijdens

het maaien omhoog geduwd (

Wanneer de grasopvangbox vol is, ligt de vulstandindicatie

5b). De grasopvangbox moet worden

Grasopvangbox leegmaken

1. Veiligheidsklep optillen.

2. Grasopvangbox eruit hangen en naar achteren toe

Met een loszittend, of versleten snijmechanisme,

en/of loszittende onderdelen, mag het apparaat

niet gebruikt worden!

Voor iedere ingebruikname moet u een visuele

Het camerasymbool op de volgens pagina's wijst

op de afbeeldingen op pagina 4–7.

Snijhoogte instellen

Let op! - Gevaar voor letsel!

Snijhoogte enkel bij uitgeschakelde motor en

stilstaand mes verstellen.

▪ Altijd alle wielen op dezelfde snijhoogte instellen.

▪ Snijhoogteverstelling is afhankelijk van het

Centrale verstelling (

1. Hendel voor de ontgrendeling opzij duwen en

2. Hendel naar links of rechts naar de gewenste

snijhoogte schuiven.

3. Hendel laten vergrendelen.

4. Op gelijke vergrendelpositie bij alle wielen letten.

Maaien zonder grasopvangbox

Enkel bij goed werkende draaiveer van de

veiligheidsklep zonder grasopvangbox maaien.

De veiligheidsklep ligt met veerkracht tegen de

behuizing van de grasmaaier. Het gemaaide gras wordt

zo naar achteren uitgeworpen.NL

Mulchen met mulchkit (optie)

Bij het mulchen wordt het snijdsel niet opgevangen,

maar blijft liggen op het gazon. De mulchlaag beschermt

de bodem tegen uitdrogen en verzorgt deze met

De beste resultaten worden bereikt wanneer regelmatig

ca. 2 cm wordt teruggesneden. Enkel jong gras met

zachte bladeren verrotten snel.

 Grashoogte vóór het mulchen: maximaal 8 cm

 Grashoogte na het mulchen: minimaal 4 cm

Stapsnelheid aanpassen aan het mulchen, niet te

Let op! - Gevaar voor letsel!

Mulchkit enkel bij uitgeschakelde motor en

stilstaand mes inzetten of verwijderen.

1. Grasopvangbox afnemen (

uitwerpschacht plaatsen (

Vergrendeling moet vastklikken.

Wanneer de mulchkit niet vastklikt, kunnen

mulchkit en mes worden beschadigd.

Mulchkit verwijderen

1. Veiligheidsklep optillen.

2. Vergrendeling aan mulchkit losmaken (

Maaien met zijuitworp (optie)

Let op! - Gevaar voor letsel!

Zijuitworp enkel bij uitgeschakelde motor en

stilstaand mes verwijderen of monteren.

1. Grasopvangbox verwijderen en mulchkit erin zetten.

2. Afdekking voor zijuitworp openklappen en

4. Afdekking langzaam sluiten.

De afdekking beveiligt het zijuitwerpkanaal tegen

Zijuitworp verwijderen

1. Afdekking voor zijuitworp openklappen en

2. Zijuitworp verwijderen en afdekking sluiten

Greephoogte instellen (optie)

3. Klemmen sluiten.NL Vertaling van de originele gebruikershandleiding

met snelheidsregelaar, met choke

1. Gashendel in stand max

2. Veiligheidsbeugel naar de beugel trekken en

16) – veiligheidsbeugel klikt niet

3. Startkabel krachtig en snel uittrekken en daarna

weer langzaam laten oprollen (

4. Na het opwarmen van de motor (ca. 15–20

seconden) gashendel op een stand zetten tussen

met snelheidsregelaar, zonder primer/choke

5. Gashendel in stand max zetten (

6. Veiligheidsbeugel naar de duwbeugel trekken en

16) – veiligheidsbeugel klikt niet

7. Startkabel krachtig en snel uittrekken en daarna

weer langzaam laten oprollen (

8. Na het opwarmen van de motor

(ca. 15–20 seconden) gashendel op een stand

zetten tussen min en min.

Let op! - Vergiftigingsgevaar!

Motor niet in afgesloten ruimten laten lopen.

Let op! - Gevaar voor letsel!

Apparaat tijdens het starten niet kantelen.

▪ Motor enkel starten als het mes is gemonteerd

(mes dient als rotatiemassa)

▪ Bij het starten van de warme motor choke of

primerknop NIET gebruiken

▪ Regelaarinstellingen aan de motor niet wijzigen

 Apparaat niet starten, wanneer het uitwerpkanaal

niet door één van de volgende onderdelen is

 Goed opletten bij het bedienen van de

startschakelaar en de aanwijzingen van de

 Erop letten dat er voldoende afstand is tussen de

voeten en het snijgereedschap

 Apparaat in laag gras starten

met snelheidsregelaar, met primer (

1. Gashendel in stand max zetten (

2. Primerknop 3x indrukken, met tussenpozen van ca.

15). Bij temperaturen onder 10 °C

3. Veiligheidsbeugel naar de duwbeugel trekken en

16) – veiligheidsbeugel klikt niet

4. Startkabel uittrekken en vervolgens weer langzaam

5. Op het moment dat de motor draait, gashendel voor

het gewenste motortoerental op een stand tussen

zonder snelheidsregelaar, met choke

2. Veiligheidsbeugel naar de duwbeugel trekken en

17) – veiligheidsbeugel klikt niet

3. Startkabel krachtig en snel uittrekken en daarna

weer langzaam laten oprollen (

4. Na het opwarmen van de motor

(ca. 15–20 seconden) de choke in stand 2 zetten

De motor heeft een vast toerental.

U kunt het toerental daarom niet regelen.NL

2. Veiligheidsbeugel naar de duwbeugel trekken en

16) – veiligheidsbeugel klikt niet

3. Contactsleutel in het contactslot steken en

helemaal naar rechts draaien (

4. Op het moment dat de motor draait, contactsleutel

loslaten (springt terug in de stand „0“).

5. Gashendel afhankelijk van het gewenste

motortoerental in een stand tussen min en max

Apparaat zonder meskoppeling

- Motor schakelt uit.

Let op ernstige snijwonden!

Motor kan nalopen. Na het uitschakelen

controleren of de motor stilstaat.

Wielaandrijving (optie) ( 20)

Aandrijving enkel bij draaiende motor schakelen.

Wielaandrijving inschakelen.

1. Aandrijfbeugel tegen de duwbeugel duwen en

19) – aandrijfbeugel klikt niet vast.

- Wielaandrijving wordt ingeschakeld.

Wielaandrijving uitschakelen

1. Aandrijfbeugel loslaten (

- Wielaandrijving wordt uitgeschakeld.

zonder snelheidsregelaar, met primer (

1. Primerknop 3x indrukken, met tussenpozen van ca.

16). Bij temperaturen onder 10 °C

2. Veiligheidsbeugel naar de duwbeugel trekken en

17) – veiligheidsbeugel klikt niet

3. Startkabel krachtig en snel uittrekken en daarna

weer langzaam laten oprollen (

De motor heeft een vast toerental.

U kunt het toerental daarom niet regelen.

zonder snelheidsregelaar, zonder primer/choke

4. Veiligheidsbeugel naar de duwbeugel trekken en

17) – veiligheidsbeugel klikt niet vast.

5. Startkabel krachtig en snel uittrekken en daarna

weer langzaam laten oprollen (

De motor heeft een vast toerental.

U kunt het toerental daarom niet regelen.NL Vertaling van de originele gebruikershandleiding

Varioaandrijving (Speed Control) (optie)

Met de varioaandrijving kan de rijsnelheid van de

grasmaaier traploos worden gewijzigd.

Hendel enkel bij draaiende motor bedienen.

Schakelen zonder motoraandrijving kan het

aandrijfmechanisme beschadigen.

 Voor een hogere snelheid de hendel (

richting ( 20/1) trekken

 Voor een lagere snelheid de hendel (

richting ( 20/2) trekken

Rijsnelheid altijd aanpassen aan de actuele

toestand van de bodem en het gras.

Onderhoud en reiniging

Let op! - Gevaar voor letsel!

▪ Voor onderhouds- en reinigingswerkzaamheden

altijd de eerst de motor uitschakelen en de

bougiedop eruit trekken.

▪ Motor kan nalopen. Na het uitschakelen

controleren of de motor stilstaat.

▪ Bij onderhouds- en reinigingswerkzaamheden

aan het mes altijd werkhandschoenen dragen!

 Grasopvangvoorziening regelmatig controleren op

goede werking en slijtage

 Het apparaat na ieder gebruik reinigen

 Apparaat niet met water schoonspuiten. Indringend

water kan tot storingen leiden (ontstekingssysteem,

 Defecte geluidsdempers altijd vervangen

Afhankelijk van de motorproducent moet:

 de carburateur / het luchtfi lter naar boven wijzen

 de bougie naar boven wijzen (

Bedieningshandleiding van de motorproducent in

Mes bijslijpen / vervangen

 Stomp of beschadigd mes enkel bij een servicepunt

of een geautoriseerd vakbedrijf laten slijpen /

 Bijgeslepen messen moeten uitgebalanceerd zijn

Niet uitgebalanceerde messen veroorzaken

sterke trillingen en beschadigen de grasmaaier.

Startaccu opladen (optie)

De startaccu is onderhoudsvrij en wordt normaliter door

de grasmaaier geladen.

In uitzonderingsgevallen moet de accu door de

gebruiker worden geladen:

 Voordat de grasmaaier voor het eerst in gebruik

 Bij een lege accu, voor de winterpauze of na

langere stilstandstijden (> 6 maanden)

Werkwijze voor het opladen:

1. Lader uit het accuhuis nemen.

2. Accukabel van de motorkabel losmaken (

4. Lader aan het stroomnet aansluiten.

De spanning van het stroomnet moet

overeenkomen met de bedrijfsspanning van de

De laadtijd bedraagt ca. 36 uur.

Enkel de meegeleverde originele lader gebruiken.

▪ Startaccu enkel in droge, goed geventileerde

▪ Grasmaaier tijdens het laden niet aanzetten.NL

1. Een geschikte bak klaarzetten om de olie op te

2. Olie via de olievulopening volledig laten uitstromen

De afgewerkte motorolie op een milieuvriendelijke

Wij adviseren u om de afgewerkte olie

in een gesloten tankje af te geven bij het

recyclingcentrum of bij een klantenservice locatie.

Afgewerkte olie moet u

▪ niet bij het afval voegen

▪ niet in de riolering of afvoer gieten

▪ niet op de grond uitgieten

Luchtfi lter vervangen

 Aanwijzingen van de motorproducent in acht

 Aanwijzingen van de motorproducent in acht

Wielaandrijving (optie)

Bowdenkabel instellen

Wanneer de wielaandrijving bij draaiende motor niet meer

kan worden in- of uitgeschakeld moet de betreffende

bowdenkabel worden bijgesteld.

Bowdenkabel enkel bij uitgeschakelde motor

1. Het verstelstuk aan bowdenkabel in de richting van

2. Voor het controleren van de instelling de motor

starten en de wielaandrijving inschakelen.

3. Wanneer de wielaandrijving nog steeds niet werkt,

moet de grasmaaier naar een servicepunt of een

geautoriseerd vakbedrijf worden gebracht.

Aandrijfwiel met olie insmeren

 Aandrijfwiel op de aandrijfas van tijd tot tijd

insmeren met spuitolie

De aandrijving van de wielaandrijving is

Apparaat niet bij open vuur of warmtebronnen

 Motor laten afkoelen

 Om bij het opslaan plaats te besparen kunt u de

duwbeugel inklappen (

 Apparaat droog en op een voor kinderen niet

toegankelijke plaats opslaan

 Startaccu vorstvrij opslaan

 Startaccu van tijd tot tijd bijladen

 Bougiedop eruit trekken

Reparatiewerkzaamheden mogen enkel worden

uitgevoerd in servicepunten en geautoriseerde

niet meer worden gebruikt niet bij het

Verpakking, apparaat en accessoires zijn gemaakt van

recyclebare materialen en moeten ook als zodanig

worden afgevoerd.NL Vertaling van de originele gebruikershandleiding

Mes en motoras mogen niet worden uitgelijnd.

Motor slaat niet aan ▪ Benzine vullen

▪ Gashendel op „start“ zetten

▪ Motorschakelbeugel naar de duwbeugel duwen

▪ Bougie controleren, indien nodig vervangen

▪ Luchtfi lter reinigen

▪ Maaimes vrijdraaien

▪ Startaccu bijladen

▪ Op gemaaid vlak starten

Motorprestatie schiet te kort ▪ Snijhoogte corrigeren

▪ Maaimes bijslijpen / vervangen

▪ Uitwerpkanaal / behuizing reinigen

▪ Luchtfi lter reinigen

▪ Werksnelheid verlagen

Niet zuiver maaien ▪ Maaimes bijslijpen / vervangen

▪ Snijhoogte corrigeren

Grasopvangbox vult niet

▪ Snijhoogte corrigeren

▪ Maaimes bijslijpen / vervangen

▪ Rooster van de grasopvangbox schoonmaken

▪ Uitwerpkanaal / behuizing reinigen

Wielaandrijving werkt niet ▪ Bowdenkabel bijstellen

▪ Werkplaats van klantenservice raadplegen

▪ Vuil in wielaandrijving, tandriem en aandrijving verwijderen

▪ Vrijlopen (aandrijfwiel op aandrijfas) met spuitolie insmeren

Wielen draaien niet bij

ingeschakelde aandrijving

▪ Wielschroeven bijdraaien

▪ Werkplaats van klantenservice raadplegen

Apparaat trilt buitengewoon

▪ Maaimes controleren

Bij storingen die niet in deze tabel zijn beschreven of die u niet zelf kunt verhelpen verzoeken we u contact op

te nemen met onze geautoriseerde klantenservice.NL

 In de volgende gevallen is er altijd een inspectie

door een vakman nodig:

 als het tegen een obstakel gereden is

 als de motor plotseling stilvalt

 bij drijfwerkschade

 als de V-snaar defect is

 als een mes verbogen is

 als de motoras is verbogen

EG-conformiteitsverklaring

 zie montagehandleiding

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor

garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt

bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

 correcte behandeling van het apparaat

 inachtneming van de bedieningshandleiding

 gebruik van originele reserveonderdelen

 pogingen tot reparatie van het apparaat

 technische wijzigingen aan het apparaat

 gebruik dat niet in overeenstemming is met

de bestemming (bijvoorbeeld bedrijfsmatig of

gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

 lakschade die is veroorzaakt door normale slijtage

 slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX

 verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur

of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij

gebreken van de koper tegenover de verkoper onverkort van kracht.

15). Kui temperatuur on alla 10 °C,

16). Kui temperatuur on alla 10 °C,

16). Kui temperatuur on alla 10 °C,
