BRUGSANVISNING Highline 523 VS AL-KO

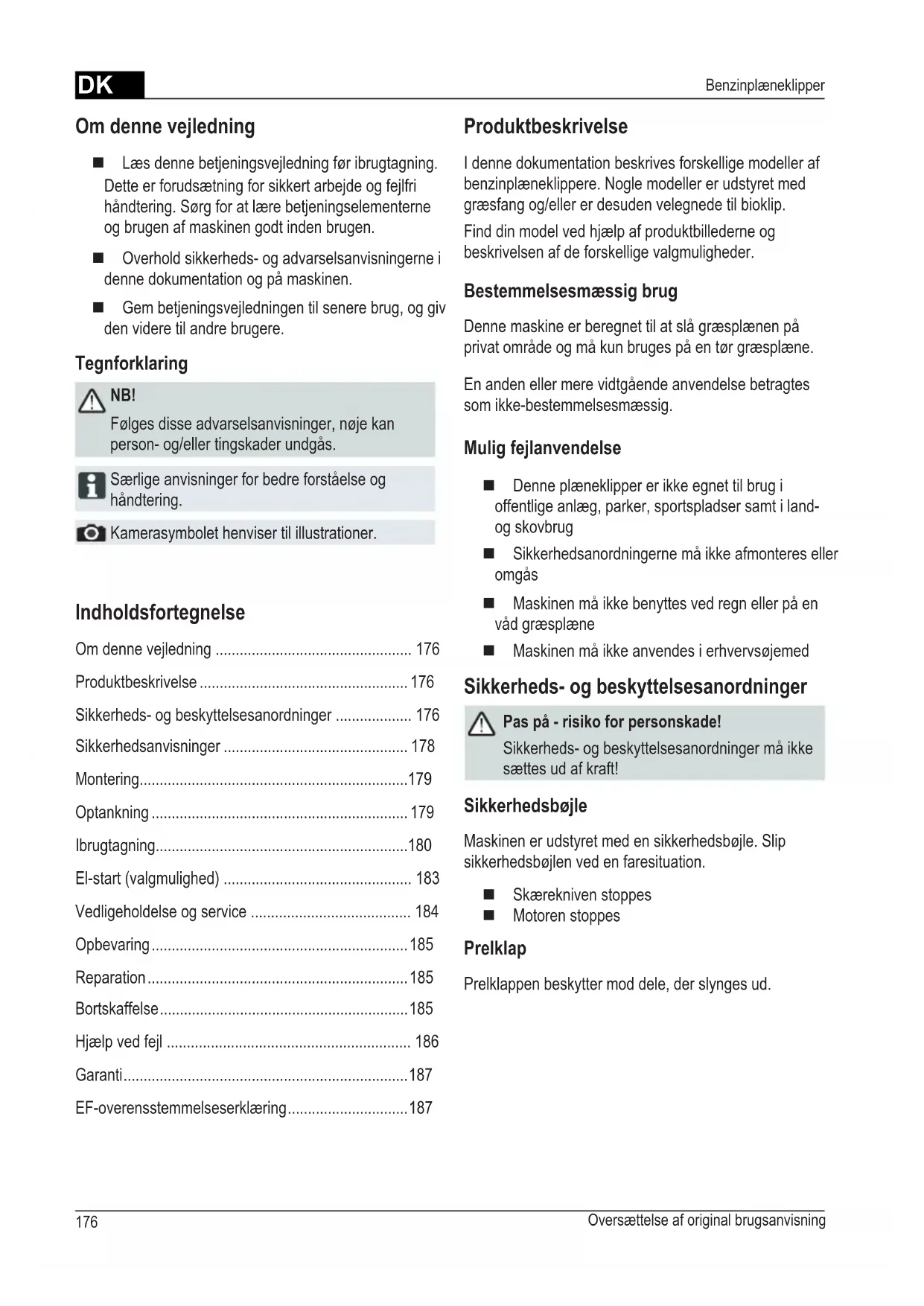

Om denne vejledning 176

Produktbeskrivelse 176

Sikkerheds- og beskyttelsesanordninger 176

Sikkerhedsanvisninger 178

 Læs denne betjeningsvejledning før ibrugtagning.

Dette er forudsætning for sikkert arbejde og fejlfri

håndtering. Sørg for at lære betjeningselementerne

og brugen af maskinen godt inden brugen.

 Overhold sikkerheds- og advarselsanvisningerne i

denne dokumentation og på maskinen.

 Gem betjeningsvejledningen til senere brug, og giv

den videre til andre brugere.

I denne dokumentation beskrives forskellige modeller af

benzinplæneklippere. Nogle modeller er udstyret med

græsfang og/eller er desuden velegnede til bioklip.

Find din model ved hjælp af produktbillederne og

beskrivelsen af de forskellige valgmuligheder.

Bestemmelsesmæssig brug

Denne maskine er beregnet til at slå græsplænen på

privat område og må kun bruges på en tør græsplæne.

En anden eller mere vidtgående anvendelse betragtes

som ikke-bestemmelsesmæssig.

Mulig fejlanvendelse

 Denne plæneklipper er ikke egnet til brug i

offentlige anlæg, parker, sportspladser samt i land-

 Sikkerhedsanordningerne må ikke afmonteres eller

 Maskinen må ikke benyttes ved regn eller på en

 Maskinen må ikke anvendes i erhvervsøjemed

Sikkerheds- og beskyttelsesanordninger

Pas på - risiko for personskade!

Sikkerheds- og beskyttelsesanordninger må ikke

Maskinen er udstyret med en sikkerhedsbøjle. Slip

sikkerhedsbøjlen ved en faresituation.

 Skærekniven stoppes

Prelklappen beskytter mod dele, der slynges ud.DK

1 Startsnor 9 Indstilling af klippehøjde*

2 Start, Stop* 11 Variogear*

3 Hjuldrev* 12 Brugsvejledning

4 Sikkerhedsbøjle 13 Udkastelement*

5 Ergonomisk højdeindstilling* 14 Lukkeklap*

6 Benzinstandsvisning* 15 Biosæt*

7 Prelklap* 16 Tænding Elektrisk start

Symboler på maskinen

Særlig forsigtighed ved håndtering.

Træk stikket til tændrøret ud, før du

Læs brugsanvisningen før ibrugtagning!

Hold uvedkommende væk fra fareområdet!

Hold hænder og fødder væk fra skæreværket!

Hold afstand til fareområdet.

2DK Oversættelse af original brugsanvisning

Sikkerhedsanvisninger

Anvend kun maskinen i teknisk fejlfri stand!

Sikkerheds- og beskyttelsesanordninger må ikke

Hold området omkring motor, udstødning,

batterikasse og brændstoftank frit for græsrester.

 Hold uvedkommende væk fra fareområdet

 Maskinføreren eller brugeren er ansvarlig for

personskader og materielle skader

 Børn eller andre personer, der ikke kender

brugsvejledningen, må ikke bruge maskinen

 Overhold de lokale bestemmelser vedrørende

mindstealderen for personer, der betjener med

 Brug ikke hækkeklipperen under påvirkning af

alkohol, euforiserende stoffer eller lægemidler

 Bær hensigtsmæssigt arbejdstøj

 Solidt og skridsikkert fodtøj

 Når du arbejder på skråninger!

 Sørg altid for at stå sikkert

 Klip altid på tværs af skråninger, aldrig op- og

 Klip ikke på skråninger, der hælder mere end 20°

 Vær særlig forsigtig, når der vendes

 Arbejd kun, når der er tilstrækkeligt dagslys eller

 Hold krop, lemmer og tøj væk fra klippeværket

 Overhold de landsspecifi kke bestemmelser for,

hvornår plæneklipperen må bruges

 Lad ikke en driftsklar maskine være uden opsyn

 Klip kun med en skarp skærekniv

 Brug aldrig maskinen, hvis

beskyttelsesanordninger/beskyttelsesgitter er

 Brug aldrig maskinen, uden at

beskyttelsesanordningerne er sat ordentligt på

(f.eks.: prelklap, græsfanganordninger)

 Kontrollér maskinen for beskadigelser før brug,

udskift beskadigede dele, før maskine bruges igen

 Sluk motoren, vent, til maskinen er gået helt i stå,

og træk stikket til tændrøret ud

 Når du går væk fra maskinen

 Når der opstår fejl

 Når blokeringer fjernes

 Før tilstopninger fjernes

 Efter kontakt med fremmedlegemer

 Hvis der optræder fejl eller usædvanlige vibra-

Undersøg plæneklipperen for beskadigelser, og

Undersøg plæneklipperen for beskadigelser, og

udfør de påkrævede reparationer, før du starter

udfør de påkrævede reparationer, før du starter

motoren igen og arbejder med plæneklipperen.

motoren igen og arbejder med plæneklipperen.

 Sæt stikket til tændrøret på, og start motoren

 Efter at fejlen er afhjulpet (se fejlskema), og

maskinen er kontrolleret

 Efter rengøring af maskinen

 Gennemgå terrænet, der skal klippes, grundigt,

fjern alle fremmedlegemer

 Vær særligt opmærksom, når plæneklipperen

vendes, eller når du trækker plæneklipperen ind

 Klip ikke hen over forhindringer

 Fjern kun bioklip, når der er slukket fuldstændigt for

Ekstrasymboler ved maskiner med el-start

Hold tilslutningsledningen væk fra

Afbryd altid maskinen fra nettet, når der udføres

vedligeholdelsesarbejde, eller hvis ledningen er

Følg vedlagte monteringsvejledning.

Tag først maskinen i brug, når monteringen er

 Frakobl motoren/skærekniven, når du krydser et

område, der ikke skal klippes

 Løft eller bør aldrig maskinen, mens motoren er i

 Spis eller drik ikke, mens der fyldes benzin eller

 Indånd ikke benzindampe

 Kør med maskinen i skridttempo

 Kontrollér inden brugen, og møtrikker, skruer og

Før idrifttagning skal du tanke plæneklipperen op.

Advarsel - brandfare!

Benzin og olie er ekstremt antændelige!

Overhold altid den medfølgende

betjeningsvejledning fra motorproducenten.

Lad aldrig motoren køre i lukkede rum. Fare for

 Benzin og olie må kun opbevares i dertil egnede

 Benzin og olie må kun påfyldes/tømmes, mens

motoren er kold og under åben himmel

 Fyld ikke benzin og olie på, mens motoren er i gang

 Overfyld ikke tanken (benzin udvider sig)

 Ryg ikke, når der tankes op

 Åbn ikke dækslet til tanken, mens motoren er i

 Udskift en/et evt. beskadiget tank/dæksel

 Luk altid dækslet til tanken omhyggeligt

 Hvis der løbet benzin ud:

 Start ikke motoren

 Undgå tændingsforsøg

 Hvis der er løbet motorolie ud:

 Start ikke motoren

 Sug spildt motorolie op med oliebindemiddel

eller klude, og bortskaf den spildte olie

miljømæssigt korrekt

bortskaffes med normalt affald

bortskaffes med normalt affald

Vi anbefaler at afl evere gammel olie i en lukket beholder

på genbrugsstationen eller et serviceværksted.

Påfyldning af benzin

1. Skru tankdækslet af, og anbring det på et rent sted.

2. Påfyld benzin ved hjælp af en tragt.

3. Rengør og luk åbningen til tankpåfyldningen

Påfyldning af motorolie

1. Skru oliepåfyldningsdækslet af, anbring dækslet på

2. Påfyld olie ved hjælp af en tragt.

3. Rengør og luk oliepåfyldningsåbningen

omhyggeligt.DK Oversættelse af original brugsanvisning

Klipning med græsfang

Pas på - risiko for personskade!

Græsfanget må kun tages af og sættes på, når

motoren er slukket, og skærekniven står stille.

1. Løft prelklappen og sæt græsfanget i holderen

Fyldningsviseren trykkes opad af luftstrømmen under

hvis græsfanget er fyldt, hviler fyldningsviseren på

boksen til græsfanget (

5b). Græsfanget skal tømmes.

Tømning af græsfanget

1. Løft prelklappen.

2. Løft græsfanget af, og træk det bagud (

3. Tømning af græsfanget.

4. Løft prelklappen, og sæt græsfanget på holderen

Maskinen må ikke benyttes, hvis skæreværket

eller fastgørelsesdele er løse, beskadiget eller

Udfør altid en visuel kontrol før idrifttagning.

Kamerasymbolet på følgende sider henviser til

illustrationerne, side 4–7.

Indstilling af klippehøjde

Pas på - risiko for personskade!

Klippehøjden må kun indstilles, mens motoren er

slået fra, og skærekniven står stille.

▪ Indstil altid alle hjul på samme klippehøjde.

▪ Indstillingen af klippehøjden er afhængig af

Akselindstilling eller centralindstilling (

1. Tryk oplåsningsarmen til siden, og hold den der.

2. Tryk armen til venstre eller højre til den ønskede

3. Lad armen gå i lås.

4. Vær opmærksom på, at alle hjul har den samme

Klipning uden græsfang

Der må kun klippes, hvis drejefjederen til

prelklappen uden græsfang fungerer.

Prelklappen fjedrer ind på plæneklipperhuset. Afklippet

kastes på denne måde bagud forneden.DK

Bioklip med bioklipsæt (valgmulighed)

Ved bioklip opsamles det afklippede græs ikke,

men bliver liggende på plænen. Bioklippet beskytter

græsplænen mod at blive udtørret, og forsyner plænen

De bedste resultater opnås med en jævn afklip på ca.

2 cm. Kun ungt græs med blødt bladvæv rådner hurtigt.

 Græshøjde før bioklip: Maks. 8 cm

 Græshøjde efter bioklip: Min. 4 cm

Tilpas ganghastigheden efter bioklippet, gå ikke

Påsætning af bioklipsæt

Pas på - risiko for personskade!

Monter eller fjern kun bioklipsættet, når motoren

er slukket, og skærekniven står stille.

1. Aftagning af græsfanget (

2. Løft prelklappen, og sæt bioklipsættet på

Låsen skal gå i hak.

Hvis bioklipsættet ikke går i lås, kan bioklipsættet

og skærekniven tage skade.

Aftagning af bioklipsættet

1. Løft prelklappen.

2. Frigør låsen på bioklipsættet (

3. Træk bioklipsættet ud (

Klipning med sideudkast (valgmulighed)

Pas på - risiko for personskade!

Sideudkastet må kun tages af og sættes på, når

der er slukket for motoren, og skærekniven står

Påsætning af sideudkast

1. Fjern græsfanget, og sæt bioklipsættet på.

2. Klap afdækningen til sideudkastet op, og hold den

3. Påsætning af sideudkastkanalen (

4. Luk afdækningen langsomt.

Afdækningen sikrer sideudkastkanalen mod af

Aftagning af sideudkastet

1. Klap afdækningen til sideudkastet op, og hold den

Indstilling af gribehøjde (valgmulighed)

2. Sæt bøjlen i den ønskede position

Lad aldrig motoren køre i lukkede rum.

Pas på - risiko for personskade!

Pas på ikke at vælte maskinen, når du starter den.

▪ Motoren må kun startes, når kniven er monteret

(kniven tjener som svingmasse)

▪ Når en driftsvarm motor startes:

brug IKKE primerknappen eller choker

▪ Foretag ikke ændringer på regulatorindstillingen

på motorenDK Oversættelse af original brugsanvisning

1. Stil gashåndtaget på position max

2. Træk sikkerhedsbøjlen ind mod det øverste styr, og

16) – Sikkerhedsbøjlen går ikke

3. Træk hurtigt i startsnoren, og lad den derefter

langsomt rulle ind igen ( 17).

4. Når motoren er varmet op (ca. 15–20 sekunder),

stilles gashåndtaget på en position mellem

med fastgasindstilling, uden primer/choker

5. Stil gashåndtaget på position max (

6. Træk sikkerhedsbøjlen ind mod det øverste styr, og

16) - Sikkerhedsbøjlen går ikke i

7. Træk hurtigt i startsnoren, og lad den derefter

stilles gashåndtaget på en position mellem

 Start ikke maskinen, hvis en af følgende dele ikke

afdækker udkastkanalen:

 Vær særlig opmærksom, når du trykker på

startknappen - overhold producentanvisningerne

 Sørg for, at holde dine fødder i tilstrækkelig afstand

 Start maskinen, hvor græsset er lavt

2. Træk sikkerhedsbøjlen op mod det øverste styr, og

17) – Sikkerhedsbøjlen går ikke i

3. Træk hurtigt ud i startsnoren, og lad den derefter

Det er ikke muligt at regulere

omdrejningshastighed.

uden fastgasindstilling, med primer (

2. Træk sikkerhedsbøjlen ind mod det øverste styr, og

17) – Sikkerhedsbøjlen går ikke i lås.

3. Træk hurtigt i startsnoren, og lad den derefter

langsomt rulle ind igen (

Det er ikke muligt at regulere omdrejningshastig-

uden fastgasindstilling, uden primer/choker

4. Træk sikkerhedsbøjlen ind mod det øverste styr, og

17) – Sikkerhedsbøjlen går ikke i

5. Træk hurtigt i startsnoren, og lad den derefter

Det er ikke muligt at regulere

1. Stil gashåndtaget på position max (

3. Træk sikkerhedsbøjlen ind mod det øverste styr, og

16) - Sikkerhedsbøjlen går ikke i

4. Træk hurtigt i startsnoren, og lad den derefter

langsomt rulle ind igen (

5. Når motoren er i gang, stilles gashåndtaget i en

position mellem min og max for at indstille det

ønskede motoromdrejningstal.

Maskine uden knivkobling

1. Stil gashåndtaget på position min (

2. Slip sikkerhedsbøjlen (

Forsigtig: Fare for alvorlige snitsår!

Motoren kan have efterløb. Kontrollér, at motoren

står stille, efter at der er slukket for den.

El-start uden primer/choker (

1. Stil gashåndtaget på position „START“

2. Træk sikkerhedsbøjlen ind mod det øverste styr, og

16) – Sikkerhedsbøjlen går ikke i

3. Drej tændingsnøglen helt mod højre i

4. Når motoren er i gang, slippes tændingsnøglen

(springer tilbage til position „0“).

5. Stil gashåndtaget i en position mellem

min og max for at indstille det ønskede

motoromdrejningstal.

Hjuldrev (valgmulighed) ( 20)

Tilkobl kun drevet, mens motoren er i gang.

Tilkobling af hjuldrev

1. Tryk drevindkoblingsbøjlen ind mod det øverste

styr, og hold den der (

19) – Drevindkoblingsbøj-

Frakobling af hjuldrevet

Med variogearet kan plæneklipperens kørehastighed

Tryk kun på håndtaget, mens motoren er i gang.

Tilkobling uden motordrev, kan beskadige

 Hvis der ønskes en højere hastighed, trækkes

20) i retning ( 20/2)

 Hvis der ønskes en lavere hastighed, trækkes

20) i retning ( 20/1)

Tilpas altid kørehastigheden efter terrænets og

plænens tilstand.DK Oversættelse af original brugsanvisning

Opladning af startbatteri (valgmulighed)

Startbatteriet er vedligeholdelsesfrit, og oplades normalt

I særlige tilfælde skal batteriet oplades af brugeren:

 Før første idrifttagning af plæneklipperen

 Ved afl adning, før vinterpause eller ved længere

stilstandstider (> 6 måneder)

Opladningsprocedure:

1. Tag opladeren ud af batterikassen.

2. Adskil batterikablet fra motorkablet (

3. Forbind batterikablet med opladerkablet (

4. Tilslut opladeren til strømnettet.

Strømnettets spænding skal stemme overens med

opladerens driftsspænding.

Opladningstiden er på ca. 36 timer.

Brug kun medfølgende originale oplader.

▪ Lad kun startbatteriet op i tørre, velventilerede

▪ Sæt ikke plæneklipperen i gang under

Efterslibning/udskiftning af skærekniven

 Døve eller beskadigede skæreknive må kun

skærpes/udskiftes af et servicested eller af et

autoriseret specialfi rma

 Efterslebne skæreknive skal være afbalanceret

Knive, der ikke er afbalanceret, forårsager

kraftige vibrationer og beskadiger

Skråstilling af plæneklipperen

 karburatoren/luftfi lteret pege opad (

 tændrøret pege opad (

Følg motorproducentens betjeningsvejledning!

Pas på - risiko for personskade!

▪ Sluk altid for motoren før vedligeholdelse og

pleje, og træk stikket til tændrøret ud.

▪ Motoren kan have efterløb. Kontrollér, at

motoren står stille, efter at der er slukket for den.

▪ Brug altid arbejdshandsker, når du udfører

vedligeholdelses- og plejearbejde på sværdet!

 Kontrollér altid græsfanget med jævne mellemrum

for funktion og slitage.

 Rengør altid maskinen efter brug

 Skyl ikke maskinen med vand

Indtrængende vand kan forårsage fejl

(tændingsanlæg, karburator)

 Kontrollér skærekniven for beskadigelser med

 Udskift altid defekte lydpotterDK

Udtjente maskiner og brugte batterier må ikke

bortskaffes som husholdningsaffald!

Emballagen, maskinen og tilbehøret er fremstillet af

genbrugsmaterialer og skal bortskaffes på en forsvarlig

Opbevar ikke maskinen i nærheden af åben ild

 Lad motoren køle af

 Klap det øverste styr ind for at spare plads

 Opbevar maskinen tørt og utilgængeligt for børn og

uvedkommende personer

 Opbevar startbatteriet frostfrit

 Genoplad startbatteriet med jævne mellemrum

 Tømnings af benzintanken

 Træk stikket til tændrøret ud

Kun servicesteder og autoriserede specialfi rmaer må

udføre reparationer.

Smøring af tanddrevet

 Smør tanddrevet på drivakslen med jævne

mellemrum med sprayolie

Hjuldrevets drev er vedligeholdelsesfrit.

1. Hold en egnet beholder parat til at opfange olien.

2. Lad al olie løbe ud af oliepåfyldningsåbningen, eller

Bortskaf brugt motorolie miljørigtigt!

Vi anbefaler at afl evere gammel olie i en

lukket beholder på genbrugsstationen eller et

▪ bortskaffes med normalt affald

▪ hældes i kloakken eller afl øbet

Udskiftning af luftfi lteret

 Følg motorproducentens anvisninger.

Udskiftning af tændrør

 Følg motorproducentens anvisninger.

Hjuldrev (valgmulighed)

Justering af bowden-træk

Hvis hjuldrevet ikke kan kobles til og fra, mens motoren er

i gang-, skal det pågældende bowden-træk efterjusteres.

Bowden-trækket må kun justeres, mens motoren

1. Drej justeringsdelen på bowden-trækket i pilens

3. Hvis hjuldrevet stadig ikke virker, skal

plæneklipperen bringes hen til et servicested eller

autoriseret specialfi rma.DK Oversættelse af original brugsanvisning

Kniv og motoraksel må ikke rettes ud.

Motoren starter ikke ▪ Påfyldning af benzin

▪ Stil gashåndtaget på „Start“

▪ Tryk motorafbryderbøjlen mod det øverste styr

▪ Kontrollér tændrør, udskift eventuelt

▪ Drej plæneklipperkniven frit

▪ Genoplad startbatteriet

▪ Start på et sted, hvor græsset er slået

Motorydelsen falder ▪ Korriger klippehøjden

▪ Slib/udskift plæneklipperkniven

▪ Rengør udkastkanal/hus

▪ Rengør luftfi lter.

▪ Nedsæt arbejdshastigheden

Urent snit ▪ Slib/udskift plæneklipperkniven

▪ Korriger klippehøjden

Græsfanget fyldes ikke nok ▪ Korriger klippehøjden

▪ Lad græsplænen tørre

▪ Slib/udskift plæneklipperkniven

▪ Rengør græsfangets gitter

▪ Rengør udkastkanal/hus

Hjuldrevet fungerer ikke ▪ Efterjuster bowden-trækket

▪ Kontakt kundeservice/værksted

▪ Smuds i hjuldrevet, tag tandremmen og gearet af

▪ Smør friløbene (drevtandhul og drivaksel) med sprayolie

Hjulene kører ikke rundt, selv

om drevet er slået til

▪ Efterspænd hjulbolte

▪ Kontakt kundeservice/værksted

Kontakt vores kundeservice, hvis fejlen ikke fi ndes i ovenstående tabel eller du ikke selv kan udbedre den.DK

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for

garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i

det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

 Korrekt behandling af maskinen

 Iagttagelse af betjeningsvejledningen

 Anvendelse af originale reservedele

 Reparationsforsøg på maskinen

 Tekniske ændringer på maskinen

 Ikke-bestemmelsesmæssig anvendelse

(f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

 Lakskader, der skyldes normal slitage

 Sliddele, der på reservedelskortet er mærket med ramme XXX XXX

 Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og

medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indfl ydelse på købers ved lov

fastsatte garantikrav over for sælger.

 Det er altid påkrævet at lade en fagmand udføre

 hvis der er kørt på en forhindring

 hvis motoren standser øjeblikkeligt

 ved skader på drevet

 hvis kileremmen er defekt.

 hvis kniven er bøjet

 hvis motorakslen er bøjet

EF-overensstemmelseserklæring

 se monteringsvejledningS

Om denne håndboken 200

Produktbeskrivelse 200

Sikkerhets- og beskyttelsesanordninger 200

Sikkerhetsanvisninger 202

den også videre til en eventuell ny eier.

Spesielle henvisninger for bedre forståelighet og

Kamerasymbolet henviser til bilder.

Kamerasymbolet henviser til bilder.

 Denne gressklipperen er ikke egnet for bruk på

Sikkerhetsanvisninger

Maskiner som er fylt med drivstoff skal ikke

 Følg lokale bestemmelser vedrørende

Bensin og olje er meget lettantennelig!

Motoren må aldri gå i lukkede rom. Fare for

 Hvis det har lekket motorolje:

eller festedelene er skadet eller slitt!

Foreta en visuell kontroll før hver igangsetting.

Kamerasymbolet på de følgende sidene henviser

til illustrasjonene, side 4–7.

Hvis bioklippesettet ikke går i lås, kan

Dekslet sikrer at sideutkastkanalen ikke faller ut.

Motoren må aldri gå i lukkede rom.

Merk - fare for personskader!

Ikke vipp apparatet når du starter det.

 Ikke start apparatet hvis utkastkanalen ikke er

 Start maskinen der gresset er kort

16) – Sikkerhetsbøylen går ikke i lås.

16) - Sikkerhetsbøylen går ikke i lås.

17) – Sikkerhetsbøylen går ikke i lås.

Turtallregulering er ikke mulig.

17) – Sikkerhetsbøylen går ikke i lås.

Turtallregulering er ikke mulig.

4. Trekk sikkerhetsbøylen til styreoverdelen hit og hold

17) – Sikkerhetsbøylen går ikke i lås.

Turtallregulering er ikke mulig.N

16) – Sikkerhetsbøylen går ikke i lås.

16) - Sikkerhetsbøylen går ikke i lås.

avslått, må du forsikre deg om at den ikke går.

2. Koble batterikabelen fra motorkabelen (

3. Koble batterikabelen til laderkabelen (

4. Koble laderen til strømnettet.

▪ Lad starterbatteriet kun i tørre, godt luftede

Kniver som ikke er avbalansert fører til kraftig

avslått, må du forsikre deg om at den ikke går.

 Følg henvisningene til motorprodusenten.

 Følg henvisningene til motorprodusenten.

Utelukket fra garantien:

 Lakkskaden som kan føres tilbake til normal bruk

 Slitedeler som i reservedelskortet med ramme er merket XXX XXX

 Sakkyndigekontroller er alltid nødvendig:
