MODE D'EMPLOI Highline 523 VS AL-KO

работилнициTR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

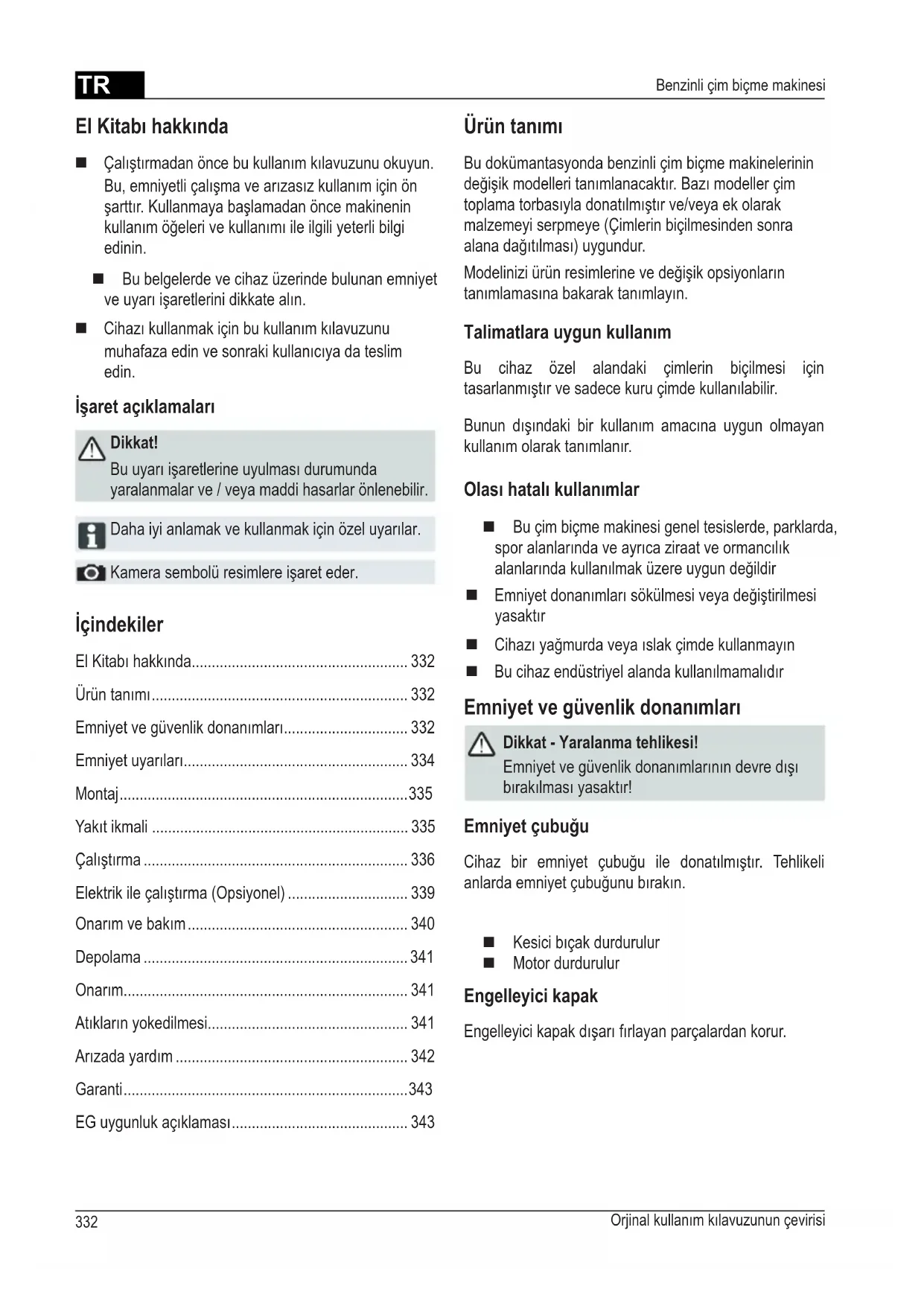

El Kitabı hakkında 332

Emniyet ve güvenlik donanımları 332

Emniyet uyarıları 334

Elektrik ile çalıştırma (Opsiyonel) 339

Onarım ve bakım 340

Atıkların yokedilmesi 341

EG uygunluk açıklaması 343

 Çalıştırmadan önce bu kullanım kılavuzunu okuyun.

Bu, emniyetli çalışma ve arızasız kullanım için ön

şarttır. Kullanmaya başlamadan önce makinenin

kullanım öğeleri ve kullanımı ile ilgili yeterli bilgi

 Bu belgelerde ve cihaz üzerinde bulunan emniyet

ve uyarı işaretlerini dikkate alın.

 Cihazı kullanmak için bu kullanım kılavuzunu

muhafaza edin ve sonraki kullanıcıya da teslim

Bu uyarı işaretlerine uyulması durumunda

yaralanmalar ve / veya maddi hasarlar önlenebilir.

Daha iyi anlamak ve kullanmak için özel uyarılar.

Kamera sembolü resimlere işaret eder.

Bu dokümantasyonda benzinli çim biçme makinelerinin

değişik modelleri tanımlanacaktır. Bazı modeller çim

toplama torbasıyla donatılmıştır ve/veya ek olarak

malzemeyi serpmeye (Çimlerin biçilmesinden sonra

alana dağıtılması) uygundur.

Modelinizi ürün resimlerine ve değişik opsiyonların

tanımlamasına bakarak tanımlayın.

Talimatlara uygun kullanım

Bu cihaz özel alandaki çimlerin biçilmesi için

tasarlanmıştır ve sadece kuru çimde kullanılabilir.

Bunun dışındaki bir kullanım amacına uygun olmayan

kullanım olarak tanımlanır.

Olası hatalı kullanımlar

 Bu çim biçme makinesi genel tesislerde, parklarda,

spor alanlarında ve ayrıca ziraat ve ormancılık

alanlarında kullanılmak üzere uygun değildir

 Emniyet donanımları sökülmesi veya değiştirilmesi

 Cihazı yağmurda veya ıslak çimde kullanmayın

 Bu cihaz endüstriyel alanda kullanılmamalıdır

Emniyet ve güvenlik donanımları

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı

bırakılması yasaktır!

Cihaz bir emniyet çubuğu ile donatılmıştır. Tehlikeli

anlarda emniyet çubuğunu bırakın.

 Kesici bıçak durdurulur

Engelleyici kapak dışarı fırlayan parçalardan korur.TR

1 Çalıştırma ipi 9 Kesme yüksekliği ayarı*

2 Start, Stop* 11 Vario tahriki*

3 Tekerlek tahriki* 12 Kullanım kılavuzu

4 Emniyet çubuğu13Dışarı atma parçası*

5 Ergonomik yükseklik ayarı* 14 Kapak*

6 Dolum seviyesi göstergesi* 15 Serpme kiti*

7 Engelleyici kapak* 16 Elektrik başlatmak için Kontak anahtarı

8 Çim toplama torbası*

Kullanırken çok dikkatli olun.

Kesme ünitesinde çalışma yapmadan

önce buji soketini çıkarın.

Çalıştırmadan önce kullanım kılavuzunu okuyun!

Üçüncü şahısları tehlikeli bölgeden uzaklaştırın!

Ellerinizi ve ayaklarınızı kesme ünitesinden uzak

Tehlikeli alan ile aranızda mesafe bırakın.

2TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

Cihaz sadece teknik bakımdan kusursuz

durumda kullanılmalı!

Dikkat - Yaralanma tehlikesi!

Emniyet ve güvenlik donanımlarının devre dışı

bırakılması yasaktır!

Dikkat - Yanma tehlikesi!

Deposu doldurulmuş makineyi, benzin

buharlarının açık ateş veya kıvılcımla temas

edebileceği binalarda depolamayın!

Motoru, egzozu, akü kutusunu, yakıt deposunu

üzerine biçilmiş çimlerin dolmamasına ve

benzinin ve yağın bulaşmamasına özen gösterin.

 Üçüncü şahısları tehlikeli bölgeden uzaklaştırın

 Operatör veya kullanıcı diğer kişilerle yapacağı

kazalardan ve bunların malzemelerine verdiği

zarardan kendisi sorumludur

 Çocukların veya kullanım kılavuzunu okumamış

kişilerin, cihazı kullanması yasaktır

 Cihazı kullanacaklar

ın alt yaş sınırı ile ilgili yerel

yönetmelikleri dikkate alın

 Cihazı, alkollüyken, uyuşturucu kullandıktan veya

ilaç içtikten sonra kullanmayın

 Amaca uygun çalışma giysileri kullanılmalı

 Sıkı oturan ve kaymayan ayakkabılar

 Eğimli yüzeylerde yapılacak çalışmalarda

 kaymayacak şekilde durduğunuzdan emin olun

 her zaman eğimli yüzeyin enine sürün, kesinlikle

yukarı veya aşağıya doğru kullanmayın

 20° daha eğimli yüzeylerde çim biçmeyin

 özellikle dönerken çok dikkat edin

 Sadece yeteri kadar gün ışığında veya yapay

aydınlatmada çalışın

 Vücudunuzu, uzuvlarınızı ve kıyafetinizi kesme

ünitesine yaklaştırmayın

 İşletim süresi için yerel yönetmelikler dikkate

 Çalışan cihazı gözetimsiz bir şekilde bırakmayın

 Sadece keskin kesici bıçaklarla biçin

 Cihazı, hasar görmüş güvenlik donanımları /

koruyucu ızgaralar ile çalıştırmayın

 Cihazı tam olarak monte edilmiş güvenlik

donanımları ile hiçbir şekilde kullanmayın (örn.:

engelleyici kapak, ot yakalama düzenekleri)

 Cihazı, her kullanımdan önce hasar bakımından

kontrol edin, tekrar kullanmaya başlamadan önce

hasarlı parçaları değiştirin

 Motoru kapatın, cihazın durmasını bekleyin ve buji

 cihazın yanından uzaklaşıldığında

 arızanın ortaya çıkmasından sonra

 blokajların açılmasından önce

 tıkanmaların giderilmesinin ardından

 yabancı cisimlerle temas ettikten sonra

 cihazda arıza ve alışılmışın dışında titreşimler

Çim biçme makinesindeki hasarları arayın

Çim biçme makinesindeki hasarları arayın

ve yeniden çalılştırmadan ve çim biçme

ve yeniden çalılştırmadan ve çim biçme

makinesi ile çalışmadan önce gerekli onarımları

makinesi ile çalışmadan önce gerekli onarımları

 Buji soketini takın ve motoru çalıştırın

 Arıza gidermeden (bkz. Arıza tanlosu) ve

cihazın kontrol edilmesinden sonra

 Cihazı temizledikten sonra

 Biçilecek alanı kontrol edin ve yabancı maddelerin

 Çim biçme makinesini döndürürken veya çim biçme

makinesini kendinize doğru çekerken özellikle çok

 Engellerin bulunduğu alanda biçmeyin

(örn. dallar, ağaç kökleri)

 Biçilen atıkları sadece motor durmuşken temizleyin

Elektronik starta sahip cihazlarda bulunan ek

Dikkat! Elektrik çarpma tehlikesi.

Bağlantı hattını kesici bıçaklardan uzak tutun.

Cihazı fi şini bakım çalışmalarından veya

kablo hasar görmüşse muhakkak fi şten çekin.TR

 Biçilecek bir alandan diğerine geçerken motoru /

kesici bıçakları kapatın

 Cihazı kesinlikle çalışan motor ile kaldırmayın veya

 Benzin veya motor yağı doldururken yemek

yemeyin veya herhangi birşey içmeyin

 Benzin buharlarını solumayın

 Cihazı normal adım yürüyerek kullanın

 Kullanmaya başlamadan önce somunların, cıvatala-

rın ve saplamaların sağlam oturmasına dikkat edin

 Cihazı normal adım yürüyerek kullanın

 Kullanmaya başlamadan önce somunların, cıvatala-

rın ve saplamaların sağlam oturması

Brilikte verilen montaj talimatını dikkate alın.

Bu cihaz ancak tam monte edilmiş haldeyken

Çalıştırmadan önce çim biçme makinesine benzin

Dikkat - Yanma tehlikesi!

Benzin ve yağ yüksek derecede alev alıcıdır!

Her zaman motor üreticisinin birlikte teslim edilen

kullanım kılavuzunu dikkate alın.

Motoru hiçbir zaman kapalı alanlarda

çalıştırmayın. Zehirlenme tehlikesi!

 Benzini ve yağı sadece bunlar için öngörülmüş

 Benzini ve yağı sadece motor soğukken ve açık

alanda doldurun veya boşaltın

 Motor çalışırken benzin veya yağ doldurmayın

 Depoyu fazla doldurmayın (Benzin genleşir)

 Depolama esnasında sigara içmeyin

 Depo kapağını motor çalışırken veya sıcakken

 Hasar görmüş depoyu veya depo kapağını derhal

ı her zaman iyice sıkın

 Benzin dökülmüşse:

 Motoru çalıştırmayın

 Motor yağı taşmışsa:

 Motoru çalıştırmayın

 Taşmış motor yağını yağı emici bir maddeyle

veya bezle emdirerek silin ve amacına uygun

kanalizasyona, lavaboya veya toprağa

kanalizasyona, lavaboya veya toprağa

Kullanılmış yağı kapalı bir kap eşliğinde geri dönüşüm

merkezine veya bir müşteri hizmetleri noktasına teslim

1. Depo kapağını açın, temiz bir yere koyun.

2. Benzini bir huniyle doldurun.

3. Depo dolum ağzını sıkıca kapatın ve o bölgeyi

Motor yağının doldurulması

1. Yağ doldurma kapağını çıkarın, temiz bir yere

2. Yağı bir huniyle doldurun.

3. Yağ dolum ağzını sıkıca kapatın ve o bölgeyi

temizleyin.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

Çim toplama torbası ile çim biçme

Dikkat - Yaralanma tehlikesi!

Çim toplama torbasını sadece motor kapalıyken

ve kesici bıçaklar durduktan sonra çıkarın veya

1. Engelleyici kapağı kaldırın ve çim toplama torbasını

Dolum seviyesi göstergesi

Dolum seviyesi göstergesi çim biçme esnasında hava

akımı nedeniyle yukarı bastırılır (

Eğer çim toplama torbası doluysa dolum seviyesi

göstergesi en üst düzeydedir (

torbası boşaltılmalı.

Çim toplama torbasını boşaltma

1. Engelleyici kapağı kaldırın.

2. Çim toplama torbasını askılardan çıkarın ve arkaya

3. Çim toplama torbasını boşaltın.

4. Engelleyici kapağı kaldırın ve çim toplama torbasını

tekrar braketlere asın (

Cihazın gevşemiş, hasar görmüş veya aşınmış

kesme ünitesi veya tespitleme parçaları ile

kullanılması yasaktır!

Her çalışmaya başlamadan önce görsel bir

kontrol gerçekleştirin.

Takip eden sayfalardaki kamera sembolü

resimlere işaret etmektedir, Sayfa 4–7.

Kesme yüksekliğinin ayarlanması

Dikkat - Yaralanma tehlikesi!

Kesme yüksekliğini sadece motor kapalı

durumdayken ve bıçaklar dönmezken ayarlayın.

▪ Her zaman tüm tekerlekleri aynı kesme

yüksekliğine ayarlayın.

▪ Kesme yüksekliği ayarı modele bağlıdır.

Aks ayarlaması veya merkezi ayarlama (

1. Kilitli pozisyondan çıkarmak için kolu yana doğru

bastırın ve o şekilde tutun.

2. Kolu sola veya sağa doğru gerekli kesme

3. Kolu kilidine yerleştirin.

4. Tüm tekerleklerde aynı kilit pozisyonuna dikkat

Çim toplama torbası olmadan çim biçme

Sadece, engelleyici kapağın döndürme yayı

çalışıyorsa çim toplama torbası olmadan çim

Engelleyici kapak, yaylanma gücü sayesinde çim biçme

makinesinin gövdesine yapışık durur. Biçilen ot bu

şekilde arkaya doğru, alttan dışarı atılır.TR

Çim serpme kiti ile çimleri serpme (Opsiyonel)

Çimleri serpmede kesilen ürün toplanmaz, ortalığa

serpilir. Çimleri serpme, toprağın kurumasını engeller ve

toprak tarafından emilerek besin olarak kullanılır.

En iyi sonuçları yakl. 2 cm'lik tekrarlanan kesimlerde

elde edilir. Sadece yumuşak dokuya sahip genç otlar

hızlı bir şekilde çürüyecektir.

 Çimleri serpmeden önceki ot yüksekliği: En fazla 8 cm

 Çimleri serpmeden senra ot yüksekliği: En az 4 cm

Adım hızını çimleri serpmeye uyarlayın, çok hızlı

Çim serpme kitini takma

Dikkat - Yaralanma tehlikesi!

Çim serpme kitini sadece motor kapalıyken ve

kesici bıçaklar durduktan sonra takın veya çıkarın.

1. Çim toplama torbasının çıkarılması (

2. Engelleyici kapağı kaldırın ve çim serpme kitini

dışarı atma şaftına yerleştirin (

Kilit yerine oturmalı.

Eğer çim serpme kiti yerine oturmazsa çim serpme

kiti ve kesici bıçaklar hasar görebilir.

Çim serpme kitinin çıkarılması

1. Engelleyici kapağı kaldırın.

2. Çim serpme kitindeki kilidi açın (

3. Çim serpme kitini dışarı çekin (

Yandan dışarı atma ile çim biçme (Opsiyonel)

Dikkat - Yaralanma tehlikesi!

Yandan dışarı atmayı sadece motor kapalıyken ve

kesici bıçaklar durduktan sonra çıkarın veya yerine

Yandan dışarı atmanın yerleştirilmesi

1. Çim toplama torbasını çıkarın ve çim serpme kitini

2. Yandan dışarı atmanın kapağını açın ve o şekilde

3. Yandan dışarı atma kanalını yerleştirin (

4. Kapağı yavaşça kapatın.

Kapak, yandan dışarı atma kanalının dışarı

Yandan dışarı atmanın çıkarılması

1. Yandan dışarı atmanın kapağını açın ve o şekilde

2. Yandan dışarı atmayı çıkarın ve kapağı kapatın

Tutma kolu yüksekliği (Opsiyonel)

1. Üst kirişi sıkıca tutun ve her iki sıkıştırmayı açın

2. Üst kirişi istenilen pozisyona getirin.

3. Sıkıştırmayı kapatın.

Dikkat - Zehirlenme tehlikesi!

Motoru hiçbir zaman kapalı alanlarda

Dikkat - Yaralanma tehlikesi!

Cihazı çalıştırma işlemi esnasında yana

▪ Motoru sadece bıçaklar monte edilmiş

durumdayken çalıştırın (Bıçaklar salınım kütlesi

▪İşletim sıcaklığına sahip motoru tekrar

çalıştırırken Choke'u veya birincil düğmeyi

▪ Motordaki regülatör ayarlarını değiştirmeyinTR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

Uzaktan gaz verme kumandası ile, Choke ile

pozisyonuna getirin (

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın (

4. Motoru (yakl. 15–20 saniye) ısıttıktan sonra gaz

kolunu min ve max arasındaki bir pozisyona

Uzaktan gaz verme kumandası ile, birincil/Choke

5. Gaz kolunu max pozisyonuna getirin (

6. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) - Emniyet çubuğu kilidine girmez.

7. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın (

8. Motoru (yakl. 15–20 saniye) ısıttıktan sonra gaz

kolunu min ve max arasındaki bir pozisyona

 Cihazı, dışarı atma kanalı takip eden parçalardan

biri tarafından kapatılmamışsa çalıştırmayın:

 Çim toplama torbası

 Çalıştırma şalterini üretici talimatlarına uygun olarak

büyük bir dikkatle çalıştırın

 Ayaklarınız ile kesme düzenekleri arasında yeteri

kadar mesafe bırakın

 Cihaz düşük gaz ile çalıştırın

Uzaktan gaz verme kumandası olmadan, Choke ile

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın (

4. Motoru (yakl. 15–20 saniye) ısıttıktan sonra

Choke'u pozisyon 2'ye getirin (

Motorun sabit bir gaz ayarı vardır.

Devir sayısını ayarlamak mümkün değildir.

Uzaktan gaz verme kumandası olmadan, birincil ile

1. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın

16). 10 °C'nin altındaki sıcaklıklarda birincil

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

3. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın (

Motorun sabit bir gaz ayarı vardır.

Devir sayısını ayarlamak mümkün değildir.

Uzaktan gaz verme kumandası olmadan, birincil/

4. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

17) – Emniyet çubuğu kilidine girmez.

5. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın (

Motorun sabit bir gaz ayarı vardır.

Devir sayısını ayarlamak mümkün değildir.TR

Uzaktan gaz verme kumandası ile, birincil ile ( 16)

1. Gaz kolunu max pozisyonuna getirin (

2. Birincil düğmeyi yakl. 2 saniyelik aralarla 3x basın

15). 10 °C'nin altındaki sıcaklıklarda birincil

3. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) - Emniyet çubuğu kilidine girmez.

4. Starter ipini hızlı şekilde çekip çıkarın ve yavaş

şekilde tekrar geri sardırın ( 17).

5. Motor çalışmaya başladığı andan itibaren gaz

kolunu min ve max arasındaki uygun bir devir

Elektrik ile çalıştırma (Opsiyonel)

Birincil/Choke olmadan elektro start ( 13)

1. Gaz kolunu "START" pozisyonuna getirin (

2. Emniyet çubuğunu üst kirişe doğru çekin ve sıkıca

16) – Emniyet çubuğu kilidine girmez.

3. Kontaktaki kontak anahtarını tamamen sağa

4. Motor çalışmaya başladığı andan itibaren

kontak anahtarını bırakın ("0" pozisyonuna geri

5. Gaz kolunu istenilen motor devir sayısına uygun

olarak min ve max arasında bir pozisyona

Motorun durdurulması

Cihaz bıçak kavraması olmadan

1. Gaz kolunu mix pozisyonuna getirin

2. Emniyet çubuğunu bırakın (

- Motorun kendini kapatacaktır.

Dikkat - Ağır kesme yaralanmaları!

Motor çalışmaya devam edebilir. Kapattıktan

sonra motorun durduğundan emin olun.

Tekerlek tahriki (Opsiyonel) ( 20)

Dişli kutusunu sadece motor çalışırken

Tekerlek tahrikini çalıştırma

1. Dışlı kutusu anahtarlama çubuğunu üst kirişe doğru

bastırın ve o şekilde tutun (

anahtarlama çubuğu kilidine oturmayacaktır.

- Tekerlek tahriki çalıştırılacaktır.

Tekerlek tahrikini kapatma

1. Dışlı kutusu anahtarlama çubuğunu bırakın (

- Tekerlek tahriki kapatılacaktır.

Vario dişli kutusu (Speed Control) (Opsiyonel)

Vario dişli kutusu ile çim biçme makinesinin hızı

kademesiz olarak değiştirilebilir.

Kolu sadece motor çalışırken tetikleyin.

Motor tahriki olmadan yapılacak devreye sokma

tahrik mekanizmasına zarar verebilir.

 Daha yüksek hızlar için kolu (

( 20/2) yönüne çekin

 Daha düşük hızlar için kolu (

Sürüş hızını mevcut zemine ve çimin durumuna

göre ayarlayın.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

Starter aküsünü şarj edin (Opsiyonel)

Starter aküsü bakım gerektirmez ve normal durumlarda

cihaz tarafından şarj edilir.

Akü özel durumlarda kullanıcı tarafından şarj edilmeli:

 Biçerin ilk çalıştırılmasından önce

 Şarjın bitmesinde, kışlık depolamadan önce veya

uzun süre kullanılmaması durumunda (> 6 Ay)

1. Şarj cihazını akü kutusundan çıkarın.

2. Akü kablosunu motor kablosundan ayırın (

3. Akü kablosunu şarj cihazı kablosu ile bağlayın

4. Şarj cihazını elektriğe bağlayın.

Elektrik gerilimi, şarj cihazının işletim gerilimine

Şarj süresi yakl. 36 saattir.

Sadece birlikte teslim edilen orijinal şarj cihazını

▪ Starter aküsünü sadece kuru ve iyice

havalandırılmış alanlarda şarj edin.

▪ Çim biçme makinesini şarj işlemi esnasında

Kesici bıçakları bilemek / değiştirmek

 Kör veya hasar görmüş kesici bıçakları sadece

bir servis noktasında veya yetkili bir tesiste

 Bilenen kesici bıçaklar dengelenmeli

Dengelenmemiş bıçaklar yoğun vibrasyona ve

cihazın hasar görmesine neden olur.

Çim biçme makinesini yatırmak

Motor üreticisine bağlı olarak yapılacaklar:

 Karbüratörü / hava fi ltresini yukarı doğru çekin

 Bujiyi yukarı doğru çekin (

Motor üreticisinin kullanım kılavuzunu dikkate

Dikkat - Yaralanma tehlikesi!

▪ Yapılacak tüm bakım ve onarım

çalışmalarından önce motoru kapatın ve buji

▪ Motor çalışmaya devam edebilir. Kapattıktan

sonra motorun durduğundan emin olun.

▪ Kesme bıçaklarında bakım ve koruma

çalışmaları esnasında daima eldiven giyin!

 Ot yakalama düzeneğini düzenli aralıklarla

fonksiyon ve aşınma kontrolüne tabii tutun

 Cihazı her kullanımdan sonra temizleyin

 Cihazın üzerine su tutmayın

İçeri sızacak su arızalara neden olabilir (Ateşleme

sistemi, karbüratör)

 Kesme bıçağının düzenli aralıklarla hasar

 Arızalı susturucuları her zaman değiştirinTR

Atıkların yokedilmesi

Kullanılmaz hale gelen cihazları, pilleri veya

aküleri evdeki çöpe atmayın!

Paket malzemesi, cihaz ve aksesuarlar tekrar

değerlendirilebilir malzemelerden üretilmiştir ve uygun

bir şekilde tasfi ye edilmelidir.

Dikkat - Patlama tehlikesi!

Cihazı açık alevlerin veya ısı kaynaklarının

yanında depolamayın.

 Motorun soğumasını sağlayın

 Depolama esnasında yer kazanmak için üst kirişi

aşağıya doğru kapatın ( 28)

 Cihazı kurutun ve çocukların ve yetkisiz kişilerin

erişemeyeceği şekilde depoya koyun

 Starter aküsünü paslanmayacak şekilde depolayın

 Starter aküsü zaman zaman şarj edin

 Benzin deposunun boşaltılması

 Buji soketini çıkarın

Onarım çalışmalarını sadece servis noktaları veya

uzman tesisler gerçekleştirmeli.

Hareket pinyonunu yağlama

 Şaftın üzerindeki hareket pinyonunu zaman zaman

Tekerlek tahrikinin dişli kutusu bakım

Motor yağının değiştirilmesi

1. Yağın toplanması için motorun altına uygun bir kap

2. Yağı, yağ doldurma ağzından tamamen akıtın veya

Kullanılmış motor yağını çevreye duyarlı kalarak

Kullanılmış yağı kapalı bir kap eşliğinde geri

dönüşüm merkezine veya bir müşteri hizmetleri

noktasına teslim etmenizi öneririz.

▪ kanalizasyona ya da nehire boşaltmayın

▪ toprağa boşaltmayın

Hava fi ltresinin değiştirilmesi

 Motor üreticisinin uyarılarını dikkate alın!

Bujinin değiştirilmesi

 Motor üreticisinin uyarılarını dikkate alı

Tekerlek tahriki (Opsiyonel)

Bowden kablosunu ayarlama

Eğer çalışan motorda tekerlek tahriki artık

çalıştırılamıyorsa - veya kapatılamıyorsa ilgili Bowden

kablosu tekrar ayarlanmalı.

Bowden kablosunu sadece motor kapalıyken

1. Bowden kablosundaki ayarlama parçasını ok

2. Ayarı kontrol etmek için motoru çalıştırın ve tekerlek

tahrikini devreye sokun.

3. Eğer tekerlek tahriki hala çalışmıyorsa çim biçme

makinesi bir servis noktasına veya yetkili bir tesise

götürülmeli.TR Orjinal kullanım kılavuzunun çevirisi

Benzinli çim biçme makinesi

Bıçak ve motor mili hizalanmamalı.

Motor çalışmıyor ▪ Benzin doldurulması

▪ Gaz kolunu "Start"a getirin

▪ Choke'u çalıştırın

▪ Motor kumanda kolunu üst kirişe doğru bastırın

▪ Bujileri kontrol edin, gerekirse yenileyin

▪ Hava fi ltresinin temizlenmesi

▪ Biçer biçağını serbestçe döndürün

▪ Starter aküsünü şarj edin

▪ Çimleri biçilmiş bir alanda çalıştırın

Motor gücü azalıyor ▪ Kesme yüksekliği düzeltme

▪ Kesici bıçakları bilemek / değiştirmek

▪ Dışarı atma kanalını/gövdeyi temizleme

Hava fi ltresinin temizlenmesi

▪ Çalışma hızını azaltma

Düzgün olmayan kesim ▪ Kesici bıçakları bilemek / değiştirmek

▪ Kesme yüksekliği düzeltme

Çim toplama torbası tam

▪ Kesme yüksekliği düzeltme

▪ Çimi kurumaya bırakın

▪ Kesici bıçakları bilemek / değiştirmek

▪ Çim toplama torbasının ızgarasını temizleme

▪ Dışarı atma kanalını/gövdeyi temizleme

Tekerlek tahriki çalışmıyor ▪ Bowden kablosunu ayarlama

▪ Müşteri servisi atölyesine gidin

▪ Tekerlek tahrikinde kir, dişli kayışı ve dişli kutusunu çıkarın

▪ Boşta çalışan parçaları (Şaftın üzerinde hareket pinyonu) yağlayın

Tekerlekler çalıştırılmış dişli

▪ Tekerlek cıvatalarını sıkın

▪ Tekerlek göbeği arızalı

▪ Müşteri servisi atölyesine gidin

Cihaz olağandışı bir şekilde

▪ Biçer biçağını kontrol edin

Bu tabloda sıralanmamış veya gideremediğiniz arızalarda lütfen ilgili müşteri servisine danışın.TR

Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli

değişimler tarafımızdan yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir.

Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir.

Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir:

 Cihazın amacına uygun olarak kullanılmasında

 Kullanım kılavuzunun dikkate alınması

 Orijinal yedek parçaların kullanımında

 Cihazda onarım denemeleri

 Cihaz üzerinde teknik değişiklikler

 Talimatlara uygun olmayan şekilde kullanım

(örn. ticari veya belediye amaçlı kullanım)

 Normal kullanımdan dolayı ortaya çıkmış boya hasarları

 Yedek parça kartında XXX XXX (X) çerçevesi XXX XXX

(X) ile işaretlenmiş olan aşınan parçalar

 İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir

Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri

servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.

 Uzman kontrolü her zaman gereklidir

 bir engelin üzerine çıkıldıktan sonra

 motor aniden durduğunda

 dişli kutusu arızalarında

 arızalı V kayışında

 eğilmiş motor milinde

EG uygunluk açıklaması

 bkz. montaj talimatıCountry Company Telephone Fax
