BRUKSANVISNING BM 875 III AL-KO

Vedligeholdelse og service 79

SYMBOLER PÅ MASKINEN Rengøring og vedligeholdelse

Når motoren startes,

Når apparatet forlades:

Apparatet må først benyttes når det er

melse med din kropsstørrelse.

Løsn møtrikkerne (2 stk. pr. glidemede).

Tryk koblingshåndtaget (11-2) helt ned, og hold

Reservedele og tilbehør

Ret til ændringer af konstruktion og udførelse

BORTSKAFFELSE Udtjente apparater, batterier og geno-

med det almindelige husholdningsaf-

Emballage, maskine og tilbehør er frem-

sted, kilerem defekt

Symboler på slåtterbalken 81

Ungdomar under 16 år eller personer som

rengöring av maskinen

Standard - slåtterbalkar (2)

ESM - slåtterbalkar (3)

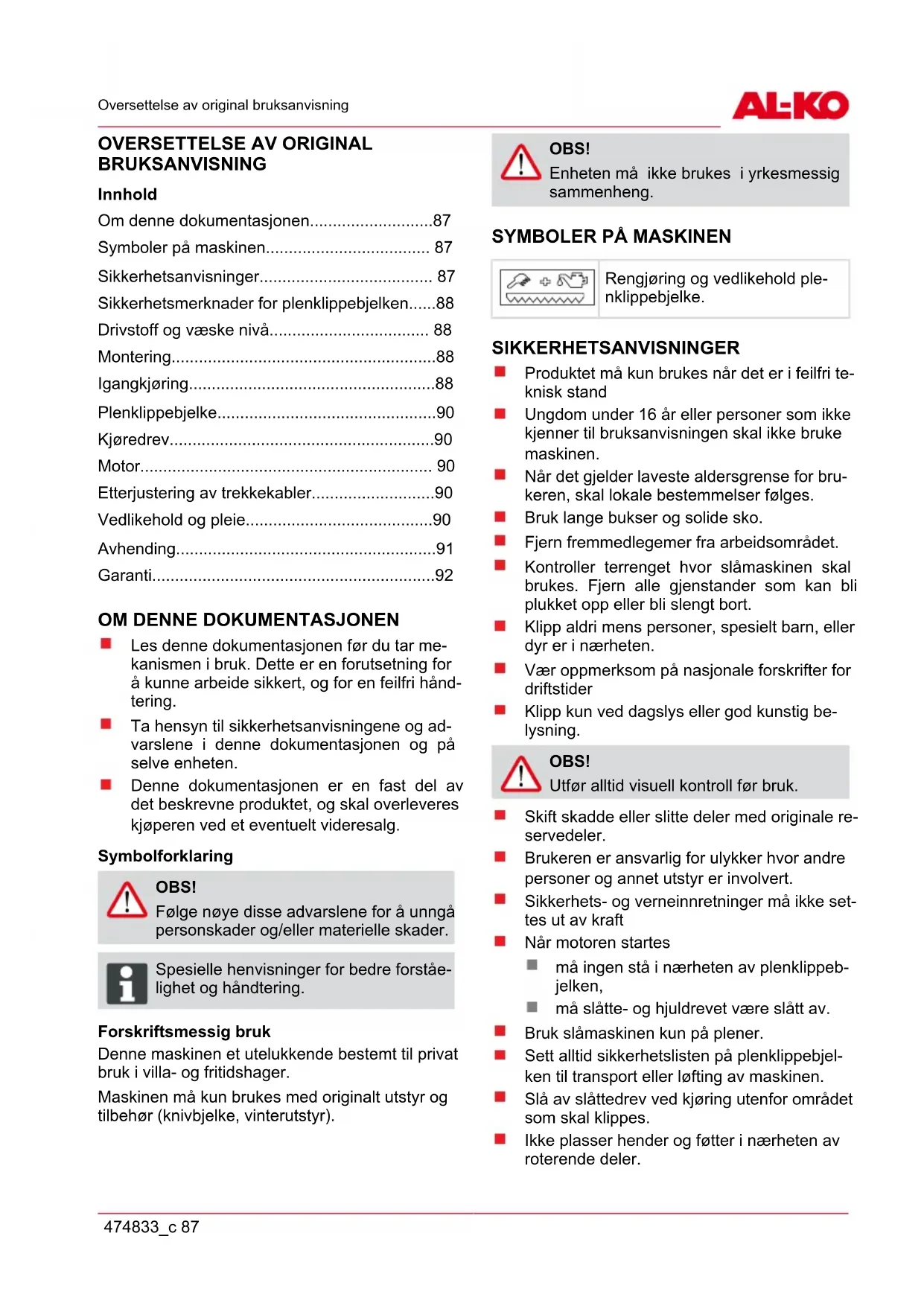

Om denne dokumentasjonen87

Etterjustering av trekkekabler90

Vedlikehold og pleie90

å kunne arbeide sikkert, og for en feilfri hånd-

Ta hensyn til sikkerhetsanvisningene og ad-

varslene i denne dokumentasjonen og på

Denne dokumentasjonen er en fast del av

kjøperen ved et eventuelt videresalg.

Følge nøye disse advarslene for å unngå

personskader og/eller materielle skader.

ADVICE Spesielle henvisninger for bedre forståe-

lighet og håndtering.

Forskriftsmessig bruk

Denne maskinen et utelukkende bestemt til privat

bruk i villa- og fritidshager.

Maskinen må kun brukes med originalt utstyr og

tilbehør (knivbjelke, vinterutstyr).

Enheten må ikke brukes i yrkesmessig

SYMBOLER PÅ MASKINEN Rengjøring og vedlikehold ple-

kjenner til bruksanvisningen skal ikke bruke

Når det gjelder laveste aldersgrense for bru-

keren, skal lokale bestemmelser følges.

Bruk lange bukser og solide sko.

Fjern fremmedlegemer fra arbeidsområdet.

brukes. Fjern alle gjenstander som kan bli

Klipp aldri mens personer, spesielt barn, eller

Vær oppmerksom på nasjonale forskrifter for

Utfør alltid visuell kontroll før bruk.

Skift skadde eller slitte deler med originale re-

Brukeren er ansvarlig for ulykker hvor andre

personer og annet utstyr er involvert.

Sikkerhets- og verneinnretninger må ikke set-

må slåtte- og hjuldrevet være slått av.

Sett alltid sikkerhetslisten på plenklippebjel-

Slå av slåttedrev ved kjøring utenfor området

Ikke plasser hender og føtter i nærheten av

Sikkerhetsanvisninger

denne måten er sikkerhetsavstanden gitt

Hold god avstand under arbeid.

Sørg for at eksosanlegget og motoren alltid

Fjern brennbare fremmedlegemer fra ek-

sos- og sylinderområdet.

Ved arbeid i skråninger:

Arbeid aldri på en jevn og glatt bakke.

Pass alltid på å stå støtt.

Klipp alltid på tvers av skråningen, aldri

oppover eller nedover.

Ikke klipp i skråninger som har brattere

Vær spesielt forsiktig når du vender!

Ikke la maskinen stå uten tilsyn.

Når du setter fra deg maskinen:

Vent til skjæreenheten stopper helt opp

Trekk ut tennpluggkontakten

Ikke endre reguleringsinnstillingen til moto-

Disse utgjør ved uforsiktig håndtering en alvorlig

Sett alltid beskyttelseslisten på plenklippebjelken

montering av plenklippebjelken på slåmaski-

rengjøring av maskinen

transport og lagring av slåmaskinen

monteringsarbeider på plenklippebjelken

Brannfare! Bensin er svært lett antenne-

Bensin må kun oppbevares i spesielle ben-

Påfylling av bensin skal kun skje utendørs

Det er forbudt å røyke under påfyllingen

Bruk trakt eller fyllerør for å fylle drivstoff slik

at du ikke tømmer drivstoff på motoren, huset

Tanklokket må ikke åpnes når motoren går

Unngå å forsøke å slå på tenningen

er fare for forgiftning!

Du må ikke bruke maskinen før den er

For montering av denne maskinen, vennligst følg

den separat vedlagte monteringsanvisningen.

IGANGKJØRING Første oppstart

ADVICE Tall som er skrevet i kursiv, f.eks. (2-1)

henviser til illustrasjonene.

Bensinmotor: Fyll olje og bensin før

Giroljen er fylt fra fabrikken.

Følg alltid bruksanvisningen som følger med

fra motorprodusenten

Innstilling av styrestangens høyde (1)

Høyden på styrestangen justeres tilpasset kropp-

shøyden.Igangkjøring

Vanlig høydejustering tilsvarer hoftehøyden.

1. Løsne skruene på maskinkassens

2. Still inn høyden på styrestangen tilsvarende

3. Stram til skruene igjen.

Innstilling av klipphøyden

Med slepeskoene (2 stk.) justeres klipphøyden.

Standard - knivbjelke (2)

trinnløs justering av klipphøyden til ca. 6 cm

Sett slepeskoene i ønsket høydeposisjon.

Stram til mutterne igjen.

Begge slepeskoene må stilles inn til

ESM - knivbjelke (3)

Montering av brakettene som slepesko

Knivbjelken klipper tett inntil bakken.

brakettene monteres som vist på bildet, den

bøyde siden peker nedover(4).

Montering av de justerbare slepeskoene

for trinnløs klipphøydejustering til ca. 6 cm.

brakettene monteres som vist på bildet (5),

den bøyde siden peker oppover.

Slepeskoene monteres som vist på bildet (6).

Klipphøyden justeres (7)

Mutterne (2 stk. pr. slepesko) løsnes.

Slepeskoene settes i ønsket høydeposisjon.

Mutterne strammes til igjen.

Slepeskoene må stilles inn til samme

kene for kjøre- og slåttfremdrift ikke være

Ved lave temperaturer under 10° C må primer-

ADVICE Ikke bruk primerknappene når moto-

Trekk ut startsnoren raskt i ett strekk, og la den

Hvis motoren ikke starter etter tre strekkprøver (9)

Så snart motoren er i gang, sett gasspaken til øns-

ket turtall for motoren i en posisjon mellom Start

For slått, sett gasspaken i posisjon <START> -

Trykk koblingsspak (11-2) helt ned og hold.

Klippeverket skal ikke starte før halve

spakbevegelsen er gjennomført, etter-

juster eventuelt vaiertrekket - (se under:

Etterjuster vaiertrekk).

Slå på kjøredrev (11)

Trekk koblingsspak (11-3) mot håndtaket og hold.

Kjøredrevet skal ikke starte før halve

spakbevegelsen er gjennomført, etter-

juster eventuelt vaiertrekket - (se under:

Etterjuster vaiertrekk).

Utførelse med framovegir og revers (12)

Koble til kjøredrev forover

Slå av kjøredrev (12)

Slipp koblingsspak (12-1) eller (12-2).

Slå av plenklippebjelke (11)

Sett gasspaken til stillingen << STOP >>.

PLENKLIPPEBJELKE Rengjør plenklippebjelken etter hver bruk, spe-

sielt førings- og glideflater. Monter til dette ut klip-

Smør deretter alle bevegelige deler.

ringsretningen - framstående nese i kjøreret-

4. Løsne føringer for klippekniv (15).

5. Løsne sekskantmutter og drei gjengstifter litt

6. Trekk klippekniv ut mot siden.

Monteringen foregår i motsatt rekkefølge.

Innstilling av klippeslarket (15)

1. Drei gjengstiftene for hånd så langt inn at du

føler motstand - drei de deretter enda ½ om-

2. Sikre gjengstiftene med kontermutter.

3. Klippekniven må fortsatt kunne beveges fritt

for hånd etter innstillingen.

4. Gjennomfør en klippetest - drei gjengstiftene

litt lenger inn ved ikke tilstrekkelig klippey-

ringsretningen - framstående nese i kjøreret-

Ytterligere demontering av klippekniven samt

vedlikehold av plenklippebjelken, se vedlegg:

Smør på medbringer (16) og på drevet

for plenklippebjelken (17) hver 8. drift-

stime med vanlig universalfett.

Ettersliping og skifting av knivene

Etterslip butte knivblad med en egnet slipestein

mens du overholder skjærevinkelen (ca. 35 - 40°)

- monter ut skjæreknivene til dette.

etter at du har kjørt på en hindring

hvis motoren plutselig stopper

når knivbjelken er bøyd

2. Skru ut oljestengeskrue.

3. Oljenivå: Til underkanten av fylleåpningen.

Etterfyll girolje ved behov.

Oljetype Girolje SAE 80

Knivbjelken hhv. kjøregiret må ikke komme i gang

før spaken er presset halvveis ned.

3. Skru fast kontramutterne igjen.

VEDLIKEHOLD OG PLEIE Løft eller bær aldri maskinen mens motoren

går. Slå av motoren, trekk ut tennpluggkon-

takten, vent til alle bevegelige deler har stan-

set.Vedlikehold og pleie

Maskin med fylt tank skal ikke oppbeva-

oppstå skader på maskinen (tenningsanleg-

avhengig av motorprodusent

La motoren kjøle seg ned før lagring i lukkede

Reservedeler og tilbehør

Bruk kun originale reservedeler.

Konstruksjons- og utførelsesendringer forbe-

AVHENDING Kasserte enheter, batterier eller opp-

ladbare batterier må ikke kastes i hus-

Emballasje, utstyr og tilbehør er laget av

resirkulerbare materialer og skal avhen-

Fare for personskader!

Trekk alltid ut tennpluggkontakten før

vedlikeholds- og reparasjonsarbeid!

Ved kald motor: Trykk

gene, og skift dem ut

Rengjør luftfilteret

Uren slått Kontakt kundeservice

på egenhånd eller ved hjelp av denne ta-

92 BM 660 / 870III / 875III GARANTI Vi utbedrer eventuelle material- eller produksjonsfeil på maskinen innenfor den lovmessige foreldelses-

fristen for melding av mangler eller feil, etter vårt valg ved å reparere eller levere reservedeler. Forel-

delsesfristen bestemmes ut fra gjeldende lovgivning i landet hvor maskinen ble kjøpt.

Vår garanti gjelder kun ved:

Korrekt behandling av maskinen

Overholdelse av bruksanvisningen

Bruk av originale reservedeler

Garantien gjelder ikke ved:

Forsøk på å reparere maskinen

Følgende omfattes ikke av garantien

Lakkskader som skyldes normal slitasje

Slitasjedeler som på reservedelskortet er merket med ramme [xxx xxx (x)]

Forbrenningsmotorer – for disse gjelder de separate garantibetingelsene til den aktuelle motorpro-

Garantitiden begynner når første sluttbruker kjøper maskinen. Datoen på den originale kjøpskvitteringen
