Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasítást, hogy veszélymentesen és biztonságosan tudja kezelni a mérőműszert. Ha a mérőműszert nem a mellékelt előírásoknak megfelelően használja, ez befolyással lehet a mérőműszerbe beépített védelmi intézkedésekre. Soha ne tegye felismerhetetlenné a mérőműszeren található figyelmeztető táblákat. BIZTOS HELYEN ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT, ÉS HA A MÉRŐMŰSZERT TOVÁBBADJA, ADJA TOVÁBB EZEKET AZ UTA-SÍTÁSOKAT IS.

Vigyázat – ha az itt megadottól eltérő kezelő vagy szabályozó berendezéseket, vagy az itt megadottaktól eltérő eljárást használ, ez veszélyes sugársérülésekhez vezethet.
A mérőműszer egy lézer figyelmeztető táblával kerül kiszállításra (ez a mérőműszernek az ábrák oldalán látható ábráján a meg van jelölve).
Ha a lézer figyelmeztető tábla szövege nem az Ön nyelvén van megadva, ragassza át azt az első üzembe helyezés előtt a készülékkel szállított öntapadó címkével, amelyen a szöveg az Ön országában használatos nyelven található.

Ne irányítsa a lézersugarat más személyekre vagy állatokra és saját maga se nézzen bele sem a közvetlen, sem a visszavert lézersugárba. Ellenkező esetben a személyeket elvakíthat-

ja, baleseteket okozhat és megsértheti az érintett személy szemét.

Ha a szemét lézersugárzás éri, csukja be a szemét és lépjen azonnal ki a lézersugár vonalából.
▶ Ne hajtson végre a lézerberendezésen semmiféle változtatást.
A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttassa. Ez biztosítja, hogy a mérőműszer biztonságos berendezés maradjon.
▶ Ne hagyja, hogy gyerekek felügyelet nélkül használják a lézeres méröműszert. Azok saját magukat más személyeket akaratlanul is elvakíthatnak.
▶ Ne dolgozzon a mérömüszerrel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok vannak. A mérömüszer szikrákat kelthet, amelyek a port vagy a gözőket meggyújthatják.
▶ Ne használja a mérőműszert, ha az érintős képernyőn rongálódások (például felületi repedések stb.) láthatók.
A mérőműszer egy rádió-interfésszel van felszerelve. Legyen tekintettel a helyi, például repülőgépekben vagy kórházakban érvényes üzemeltetési korlátozásokra.
A Bluetooth® szóvédjegy és a képjelek (logók) a Bluetooth SIG, Inc. bejegyzett védjegyei és tulajdonai. A szóvédjegynek/a képjelnek a Robert Bosch Power Tools GmbH által történő valamennyi alkalmazása a megfelelő licencia alatt áll.
VIGYÁZAT! Ha a méröműszert Bluetooth®-szal használja, más készülékekben, repülőgépekben és orvosi készülékekben (például pacemaker, hallókészülék) zavarok léphetnek fel. A közvetlen környezetben emberek és állatok sérülését sem lehet teljesen kizárni. Ne használja a méröműszert Bluetooth®-szal orvosi készülékek, töltőál-

lomások, vegyipari berendezések, robbanásveszélyes területek közelében és robbantási területeken. Ne használja a méröműszert Bluetooth®-szal repülőgépeken. Közvetlen testközelben kerülje el a tartós üzemeltetést.

A termék és a teljesítmény leírása

Rendeltetésszerű használat

A mérőműszer távolságok, hosszúság, magasság és lejtések mérésére és felületek és térfogatok kiszámítására szolgál.

A mérőműszer helyiségekben végzett mérésekre alkalmas.

Ez az EN 50689 szabványnak megfelelő termék kiskereskede- lemben kapható lézergyártmány.

A mérési eredményeket a Bluetooth® segítségével más készülékekre is át lehet vinni.

Az ábrán szereplő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőműszer ábráin használt sorszámozásnak.

(1) ▲ Mérő gomb
(2) Érintőképernyő
(3) Ütközölemez
(4) Elemfiókfedél
(5) Az akkumulátorfiók-fedél reteszelése
(6) Gyártási szám
(7) Lézer figyelmeztető tábla
(8) A lézersugár kilépési pontja
(9) Vevölencse

(10) Védötáska

Kijelzőelemek

(a) Bluetooth® állapota * Bluetooth® aktiválva, kapcsolat nincs létrehozva * »Bluetooth® aktiválva, kapcsolat létrehozva

(b) Hőmérséklet-figyelmeztetés
(c) Elemkijelző
(d) Lézer bekapcsolva
(e) A mérés vonatkoztatási síkja gomb
(f) Mérési érték sorok
(g) Eredmény sor

(h) C Törlés gomb (i) ≡ Menü gomb

(j) * Bluetooth ^ gomb

(k) Mérési funkció gomb

(I) ? Súgó funkció gomb

(m) ▼▲ Lefelé/felfelé lapozás gomb

(n) Vissza gomb

(o) Alapbeállítások gomb

(p) Mérési érték lista gomb

(q) Érintőképernyő deaktiválása/aktiválása gomb

Müszaki adatok

Digitális lézeres távolság-mérő	Advanced Distance 50C	Advanced Distance 60C
Cikkszám	3 603 F72 2..	3 603 F72 E..
Mérési tartományA)	0,05-50 m	0,05-60 m
Mérési pontosságB)	±2,0 mm	±2,0 mm
Üzemi hömérséklet -10 °C ...	+50 °C	-10 °C ... +50 °C
Tárolási hömérséklet -20 °C ...	+70 °C	-20 °C ... +70 °C
relatív páratartalom max. 90% 90%
A használathoz megengedett max. tengerszint feletti ma-gasság	2000 m	2000 m
Szennyezettségi fok az IEC 61010-1 szerint	2C)	2C)
Lézerosztály 2 2
Lézertípus 635 nm,	< 1 mW	635 nm, < 1 mW
A lézersugár széttartása < 1,5 mrad (teljes szög)		< 1,5 mrad (teljes szög)
Kikapcsolóautomatika, kb. a következő idő elteltével:
- Lézer 20 s 20 s
- Mérőműszer (mérés nél-kül)	5 perc	5 perc
Elemek 3 × 1,5 V	LR03 (AAA)	3 × 1,5 V LR03 (AAA)

Adatátvitel

Digitális lézeres távolság-mérő	Advanced Distance 50C	Advanced Distance 60C
Bluetooth® Bluetooth®	Low EnergyD)	Bluetooth® Low EnergyD)
Üzemi frekvencia tartomány 2402-2480 MHz		2402-2480 MHz

Max. adóteljesítmény 20 dBm 20 dBm

A) Az első éltöl számított mérések esetén. Kedvezőtlen körülmények között, mint például a nagyon erős világítás, a 20 °C-tól erősen eltérő hőmérséklet vagy rossz fényvisszaverő felület esetén a mérési tartomány korlátozott lehet.
B) Ez vonatkozik a mért objektum nagy fényvisszaverő képességére (pl. fehérre festett fal), a gyenge háttérvilágításra és a 20 °C-os üzemi hőmérsékletre. Ezenkívül ±0,05 mm/m eltéréssel is számolni kell. Kedvezőtlen körülmények között, mint például erős megvilágítás, nagy magasság vagy rosszul tükröződő felület, valamint 20 °C üzemi hőmérsékleten az eltérés ±4 mm is lehet. Ezenkívül ±0,15 mm/m eltéréssel is számolni kell.
C) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a harmatképződés következtében ideiglenesen egy nullától eltérő vezetőképességre is lehet számítani.
D) A Bluetooth® Low-Energy-készülékeknél a modelltől és az operációs rendszertől függően előfordulhat, hogy nem lehet létrehozni az összeköttetést. A Bluetooth® készülékeknek támogatniuk kell a GATT-profilt.
A mérőműszerét a típustáblán található (6) gyári számmal lehet egyértelműen azonosítani.

Elem behelyezése/kicserélése

i Mindig valamennyi elemet egyszerre cserélje ki. Csak egy azonos gyártó cég azonos kapacitású elemeit használja.

Ekkor ügyeljen az elemfiók fedél belső oldalán található ábrázolásnak megfelelő helyes polaritás betartására.

▶ Vegye ki az elemeket a mérőműszerből, ha azt hosszabb ideig nem használja. Hosszabb ideig történő tárolás esetén az elemek a mérőműszerben korrodálódhatnak.

Üzemeltetés

Az érintős képernyő használata

▶ Ne használja a mérőműszert, ha az érintős képernyőn rongálódások (például felületi repedések stb.) láthatók.

0.000 m A B C

A kijelző három részből áll: az állapot-sorból (A) és az érintős képernyőből (B), amely a menüsort (C) is magába foglalja. Az állapotsorban (A) a Bluetooth®-ösz- szeköttetés állapota, hőmérséklet fi- gyelmeztetés valamint az elemek/akku- mulátorok töltési szintje kerül kijelzés- re.

Az érintős képernyő (B) segítségével a mérömüszer a gombok megérintésével lehet vezérelni.

A menüsorban (C) további funkciók állnak rendelkezésre (pél-dául Bluetooth® be-/kikapcsolása, menü, törlés).

– Az érintős képernyő kezeléséhez csak az ujjait használja.
– Érintse meg könnyedén az ujjával a megfelelő gombot. Ne gyakoroljon az ujjaival nagyobb nyomást az érintős képernyőre és ne érintse azt meg éles tárgyakkal.
– Ne hozza vízzel vagy más villamos készülékekkel érintkezésbe az érintős képernyőt.
– Az érintős képernyő tisztításához kapcsolja ki a mérőműszert és például egy mikroszálas kendővel törölje le a szenynyezéseket.

Érintőképernyő deaktiválása/aktiválása

» A menüben nyomjon a szimbólumra; az érintőképernyő a főképernyőn ekkor deaktiválva lesz. A mérések továbbra is a gombbal végezhetők.
» Az érintőképernyő újbóli aktiválásához nyomjon a főképernyőn a szimbólumra. Ezután erősítse meg még egyszer az érintőképernyő aktiválását.

Üzembe helyezés

▶ Ne hagyja a bekapcsolt mérőműszert felügyelet nélkül és a használat befejezése után kapcsolja ki azt. A lézer-sugár más személyeket elvakíthat.
- Óvja meg a mérömüszert a nedvességtől és a közvetlen napsugárzás behatásától.
▶ Ne tegye ki a mérőműszert szélsőséges hőmérsékleteknek vagy hőmérsékletingadozásoknak. Például ne hagyja a mérőműszert hosszabb ideig az autóban. Nagyobb hőmérsékletingadozások esetén várja meg, amíg a mérőműszer hőmérsékletet kiegyenlítődik, mielőtt azt üzembe helyezné. Szélsőséges hőmérsékletek vagy hőmérsékletingadozások esetén a mérőműszer pontossága csökkenhet.
- Óvja meg a mérőműszert a heves lökésektől és a leesés-től. Ha a mérőműszert erős külső hatás érte, a munka foly-tatása előtt hajtson ellenőrizze annak pontosságát (lásd „A pontosság ellenőrzése”, Oldal 266).

Be- és kikapcsolás

» Nyomja meg a 🍼gombot, hogy bekapcsolja a mérőműszert és a lézert.
» A mérőműszer kikapcsolásához nyomja be és tartsa benyomva a gombot.

Magyar

Ha a mérömüszeren kb. 5 percig egyik billentyüt sem nyomják meg, a mérömüszer az elemek kímélésére automatikusan ki-kapcsol.

A kikapcsolásnál valamennyi mentett érték megőrzésre kerül.

A mérési folyamat

A mérömüszer a bekapcsolás után hosszmérési funkcióban van.

A mérömüszer minden egyes bekapcsolása után a mérömüszer hátsó éle van vonatkoztató síkként beállítva. A vonatkoztatási síkot meg lehet változtatni. (lásd „A vonatkoztató sík kijelölése”, Oldal 263)

» Tegye fel a mérőműszert a mérés kívánt kezdőpontjára (például egy falra).
» A lézersugár bekapcsolásához nyomja meg a 🍼ombot.
» Irányítsa a lézersugarat a célfelületre.
» A mérés kiváltásához nyomja meg ismét röviden a sombot.

A tartós mérés funkció esetén a mérés már a amb első megnyomásával megkezdődik.

Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals

A mérőműszert mérés közben nem szabad mozgatni (kivéve a tartós mérési és lejtésmérési funkciót). Ezért a mérőműszert lehetőleg egy szilárd ütköző vagy felfekvő felületre helyezze.

i A (9) vevő lencsét és a lézersugár (8) kilépési pontját mérés közben nem szabad letakarni.

A vonatkoztató sík kijelölése

A méréshez különböző vonatkoztató síkok között lehet választani:

a mérömüszer hátsó élét (pl. falakra való felhelyezés esetén)

a 180°-ra kihajtott (3) ütközölemez csúcsa (például sarkokból kiinduló mérésekhez)

a mérömüszer első élét (pl. egy asztal szélétöl való méréshez)

Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals

Alapbeállítások menü

Az Alapbeállítások menüben a következő alapbeállítások találhatók:

• Hangjelzések be-/kikapcsolása
• Bluetooth® be-/kikapcsolása
• A fejtésmérés kalibrálása (lásd „A pontosság ellenőrzése”, Oldal 266)

» A menü meghívásához nyomja meg a gombot, majd a gombot, hogy meghívja az Alapbeállítások menüt.
» A funkció aktiválásához, illetve deaktiválásához nyomja meg a kívánt gombot.

→ Ha a funkció aktiválva van, a szimbóluma fehér színben kerül kijelzésre. Ha a funkció deaktiválva van, a szimbóluma szürke színben kerül kijelzésre.

Magyar

» Az Alapbeállítások menüből való kilépéshez nyomja meg a gombot.

Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals

Mérési funkciók

Mérési funkciók kijelölése / megváltoztatása

A funkciómenüben a következő funkciók állnak rendelkezésre:

• hosszmérés
• Területmérés
• Térfogatmérés
• Tartós mérés

• Közvetett távolságmérés

• Közvetett magasságmérés

• Dupla közvetett magasságmérés

• Közvetett hosszmérés

• Digitális vízmérték

• Lejtésmérés
• Összeadás/kivonás

» Nyomja meg a (k) gombot és nyomja meg a kívánt funkció gombját.
» Az oldalak közötti átváltáshoz nyomja meg a ▲letve

a gombot.

Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals

Beépített súgó funkció ?

A mérőműszerbe beépített súgó funkció a különböző mérési funkciókhoz / mérési eljárásokhoz részletes animációkat nyújt.

» Nyissa ki a Funkciók menüt.
» Nyomja meg a gombot.
» Nyomja meg a kívánt funkciót.
→ Az animáció részletesen bemutatja

a kijelölt mérési funkció végrehajtásához szükséges eljárást.

» Az animáció megállításához nyomja meg a gombot, az animáció folytatásához nyomja meg a gombot. A és a gombbal a képernyőn előre és hátra lehet görgetni.

Bluetooth®-interfész

A Bluetooth®-interfész aktiválása egy hordozható végberendezéshez való adatátvitelhez

√ Gondoskodjon arról, hogy a Bluetooth®-interfész a hordozható végberendezésén aktiválva legyen.
» Nyomja meg a gombot.

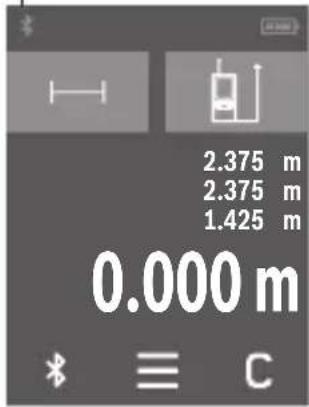

(a)

2.375 m 2.375 m 1.425 m 0.000 m * ≡ C

A Bluetooth®-jel az állapotsorban kerül kijelzésre (a).

A funkciók terjedelmének kiterjesztéséhez Bosch-appok állnak rendelkezésre. Ezeket a végberendezéstől függően a megfelelő app-store-ben töltheti le.

A Bosch-alkalmazás elindítása után a rendszer létrehozza a hordozható végberendezés és a mérőműszer közötti összeköttetést. Ha a rendszer több aktív mérőműszert talál, a gyári szám

alapján jelölje ki a megfelelő mérőműszert. A (6) gyári a mérőműszer típustábláján található.

A Bluetooth®-interfész deaktiválása

» A Bluetooth® deaktiválásához nyomja meg a gombot, vagy kapcsolja ki a mérőműszert.

A pontosság ellenőrzése

Rendszeresen ellenőrizze a lejtésmérés és a távolságmérés pontosságát.

Tovább információk az online használati utasításban találhatók: www.bosch-pt.com/manuals

Hibaüzenet

A mérömüszer a saját előírásszerű működését minden mérésnél ellenőrzi. Egy hiba észlelésekor a kijelzőn csak az itt látható szimbólum látható és a mérömüszer kikapcsolásra kerül. Ebben az esetben adja le a méröműszert a kereskedő közbeiktatásával a Bosch-vevőszolgálatnál.

Karbantartás és szerviz

Karbantartás és tisztítás

A méröműszert csak az azzal együtt szállított védőtáskában tárolja és szállítsa.

Tartsa mindig tisztán a mérömüszert.

Ne merítse bele a mérőműszert vízbe vagy más folyadékokba.

A szennyeződéseket egy nedves, puha kendővel törölje le.

Tisztító- vagy oldószereket ne használjon.

Mindenek előtt a (9) vevő lencsét ugyanolyan gondosan ápolja, ahogyan egy szemüveget, vagy egy fényképezőgép lencséjét kell kezelni.

Ha javításra van szükség, a (10) védőtáskába csomagolva küldje be a méröműszert.

Vevőszolgálat és használati tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen is találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termékeinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.

1103 Budapest

Gyömrői út. 120.

A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.

Magyar

Tel.: [phone]

Fax: [phone]

[e-mail]

www.bosch-pt.hu

További szerviz-címek az alábbi címen találhatók:

A mérőműszereket, akkumulátorokat/elemeket, a tartozékokat és a csomagolóanyagokat a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a méröműszereket és akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

A már nem használható mérőműszereket és a hibás vagy elhasznált akkumulátorokat/elemeket elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.

Szakszerűtlen ártalmatlanítás esetén az elhasznált elektromos és elektronikus készülékek a veszélyes anyagok lehetséges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.
