Tuotetyyppi	Lasermittari
Merkki	Bosch
Malli	AdvancedDistance 50C
Virtalähde	3 AAA LR03 -paristoa (1,5 V)
Mittausalue	0,05 – 50 m
Mittaustarkkuus	±2,0 mm
Laserluokka	2 (635 nm, < 1 mW)
Säteen divergenssi	< 1,5 mrad (täyskulma)
Käyttölämpötila	-10 °C - +50 °C
Säilytyslämpötila	-20 °C - +70 °C
Suurin suhteellinen kosteus	90 %
Suurin käyttökorkeus	2000 m
Tiedonsiirto	Bluetooth® Low Energy (2,4 GHz)
Mittaustoiminnot	Etäisyys, pinta-ala, tilavuus, jatkuva mittaus, epäsuora mittaus, elektroninen vatupassi, kallistus, yhteenlasku/vähennyslasku
Näyttö	Kosketusnäyttö
Laserin automaattinen sammutus	Noin 20 s jälkeen
Laitteen automaattinen sammutus	Noin 5 min jälkeen
Puhdistus	Pehmeä ja kostea liina, ei liuottimia. Linssi: kuten kameran linssi
Huolto	Säilytä mukana toimitetussa suojapussissa
Korjattavuus	Korjaus pätevän korjaajan toimesta alkuperäisillä varaosilla. Boschin huoltopalvelu (katso käyttöohje)

Usein kysytyt kysymykset - AdvancedDistance 50C BOSCH

Miten mitata etäisyys AdvancedDistance 50C:llä?

Aseta laite lähtöpistettä vasten, paina lyhyesti ▲-painiketta laserin aktivoimiseksi, tähtää kohteeseen ja paina uudelleen ▲ mittauksen suorittamiseksi. Tulos näkyy kosketusnäytöllä.

Voinko käyttää laitetta ulkona?

Kyllä, mutta laite on suunniteltu sisäkäyttöön. Ulkona erittäin voimakas valaistus tai heikosti heijastavat pinnat voivat vähentää kantamaa ja tarkkuutta.

Kuinka paristot vaihdetaan?

Avaa paristolokeron kansi (4) vapauttamalla lukitus (5). Vaihda kolme käytettyä AAA-paristoa uusiin saman merkin ja kapasiteetin paristoihin noudattaen merkittyä napaisuutta.

Mitä lämpötilavaroituksen symboli tarkoittaa?

Lämpötilavaroitus (b) ilmestyy, kun laite ylittää käyttölämpötila-alueensa (-10 °C - +50 °C). Odota, että laite palaa huoneenlämpötilaan ennen käyttöä.

Kuinka Bluetooth otetaan käyttöön tai poistetaan käytöstä?

Paina *-painiketta (j) valikkorivillä. Bluetooth-symboli (a) tilapalkissa näyttää tilan: valkoinen = käytössä, harmaa = pois käytöstä.

Kuinka suoritetaan pinta-alan mittaus?

Valitse Toiminnot-valikosta (k) Pinta-alan mittaus. Mittaa pituus ja sitten leveys. Laite laskee automaattisesti pinta-alan ja näyttää sen tulosrivillä.

Onko laite vedenpitävä?

Ei, se ei ole vedenpitävä. Vältä vettä ja kosteutta. Älä koskaan upota laitetta nesteeseen.

Kuinka kallistusmittaus kalibroidaan?

Valitse Perusasetukset-valikosta Kallistusmittauksen kalibrointi. Noudata näytön ohjeita, yleensä asettamalla laite tasaiselle pinnalle ja painamalla painiketta.

Mitä tehdä, jos kosketusnäyttö ei reagoi?

Tarkista, ettei kosketusnäyttö ole pois käytöstä (kuvake valikossa). Puhdista laite. Jos ongelma jatkuu, ota yhteyttä Boschin huoltopalveluun.

Mistä löydän sarjanumeron?

Sarjanumero (6) on laitteen tyyppikilvessä, yleensä paristolokeron sisällä tai sivulla.

KÄYTTÖOHJE AdvancedDistance 50C BOSCH

Alkuperäiset ohjeet

Mittaustyökalun vaarattoman ja turvallisen käytön takaamiseksi kaikki annetut ohjeet tulee lukea ja huomioida. Jos mittaustyökalua ei käytetä näiden ohjeiden mukaan, tämä saattaa heikentää

mittaustyökalun suojausta. Älä koskaan peitä tai poista mittaustyökalussa olevia varoituskilpiä. PIDÄ NÄMÄ OHJEET HYVÄSSÄ TALLESSA JA ANNA NE MITTAUSTYÖKALUN MUKANA EDELLEEN SEURAAVALLA KÄYTTÄJÄLLE.

• Varoitus – vaarallisen säteilyaltistuksen vaara, jos käytät muita kuin tässä mainittuja käyttö- tai säätölaitteita tai menetelmiä. ▶ Mittalaite toimitetaan laser-varoituskilven kanssa (merkitty kuvasivulla olevaan mittalaitteen piirrokseen).
• Jos laser-varoituskilven teksti ei ole käyttömaan kielellä, liimaa kilven päälle mukana toimitettu käyttömaan kielinen tarra ennen ensikäyttöä.

Älä suuntaa lasersädettä ihmisiin tai eläimiin äläkä katso sinua kohti näkyvään tai heijastuneeseen lasersäteeseen. Lasersäde voi aiheuttaa häikäistymistä, onnettomuuksia tai silmävaurioita.

- Jos lasersäde osuu silmään, sulje silmät tarkoituksella ja käännä pää välittömästi pois säteen linjalta.

- Älä tee mitään muutoksia laserlaitteistoon.

Anna vain valtuutetun ammattilaisen korjata viallinen mittaustyökalu ja vain alkuperäisillä varaosilla. Siten varmistat, että mittaustyökalu säilyy turvallisena.

- Älä anna lasten käyttää lasermittalaitetta ilman valvontaa. Lapset saattavat aiheuttaa häikäistymisvaaran itselleen tai sivullisille.

- Älä käytä mittaustyökalua räjähdysvaarallisessa ympäristössä, jossa on palonarkoja nesteitä, kaasuja tai pölyä. Mittaustyökalussa voi muodostua kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

- Älä käytä mittaustyökalua, jos kosketusnäytössä on vaurioita (esimerkiksi pintasäröjä yms.).

Mittaustyökalu on varustettu radiosignaaliliitännällä. Paikallisia käyttörajoituksia (esimerkiksi lentokoneissa tai sairaaloissa) on noudatettava.

Bluetooth®-tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

- Varoitus! Kun mittaustyökalua käytetään Bluetooth®-yhteydellä, siitä voi aiheutua häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi on mahdollista, että se aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä mittaustyökalua Bluetooth®-yhteydellä lentokoneissa. Vältä pitkäkestoista käyttöä kehon välittömässä läheisyydessä.

Tuotteen ja ominaisuuksien kuvaus

Määräystenmukainen käyttö

Mittaustyökalu on tarkoitettu etäisyyksien, pituuksien, korkeuksien, välimatkojen ja kaltevuuksien mittaamiseen sekä pinta-alojen ja tilavuuksien laskemiseen.

Mittaustyökalu soveltuu käytettäväksi sisätilassa.

Tämä tuote on standardin EN 50689 mukainen kuluttajille tarkoitettu lasertuote.

Mittaustulokset voi siirtää muihin laitteisiin langattomalla Bluetooth®-yhteydellä.

Kuvatut osat

Kuvattujen osien numerointi viittaa ohjeissa oleviin mittalaitteen kuviin.

(1) ▲ Mittauspainike (2) Kosketusnäyttö (3) Vastelevy (4) Paristokotelon kansi (5) Paristokotelon kannen lukitsin (6) Sarjanumero (7) Laser-varoituskilpi (8) Lasersäteen ulostuloaukko (9) Vastaanotinlinssi (10) Suojatasku

Näyttöelementit

(a) Bluetooth®-tila * Bluetooth® on aktivoitu, yhteys puuttuu * Bluetooth® on aktivoitu ja yhteys on muodostettu (b) Lämpötilavaroitus (c) Paristonäyttö (d) Laser kytketty päälle (e) Mittauksen vertailutason näyttönäppäin (f) Mittausarvorivit (g) Tulosrivi

164 | Suomi

(h) C Poisto-näyttönäppäin (i) Valikko-näyttönäppäin (j) * Bluetooth®-näyttönäppäin (k) Mittaustoiminnon näyttönäppäin (l) ? Ohjetoiminnon näyttönäppäin (m) ▼▲ Alas-/ylöspäin selauksen näyttönäppäin (n) ← Takaisin-näyttönäppäin (o) Perusasetusten näyttönäppäin (p) Mittausarvolistan näyttönäppäin (q) Kosketusnäytön näyttönäppäimen deaktivointi/aktivointi

Tekniset tiedot

Digitaalinen laseretäisyys-mittalaite	Advanced Distance 50C	Advanced Distance 60C
Tuotenumero	3 603 F72 2..	3 603 F72 E..
MittausalueA)	0,05–50 m	0,05–60 m
MittaustarkkuusB)	±2,0 mm	±2,0 mm
Käyttölämpötila –10...	+50 °C	-10... +50 °C
Säilytyslämpötila –20...	+70 °C	-20... +70 °C
Suhteellinen ilmankosteus maks.	90 %	90 %
Maks. käyttökorkeus meren-pinnan tasosta	2 000 m	2 000 m

Digitalinen laseretäisyys-mittalaite	Advanced Distance 50C	Advanced Distance 60C
Likaisuusaste standardinIEC 61010-1 mukaan	2c)	2c)
Laserluokka 2 2
Lasertyppi 635 nm,	< 1 mW	635 nm,< 1 mW
Lasersäteen hajonta < 1,5 mrad	(täysi kulma)	< 1,5 mrad(täysi kulma)
Automaattinen sammutusaika n.
– Laser 20 s 20 s
– Mittalaite (ilman mittausta) 5 min 5 min
Paristot 3 × 1,5 V	LR03 (AAA)	3 × 1,5 VLR03 (AAA)
Tiedonsiirto
Bluetooth® Bluetooth®	Low Energy D)	Bluetooth®Low Energy D)
Käyttötaajuusalue 2 402–	2 480 MHz	2 402–2 480 MHz

Digitaalinen laseretäisyysmittalaite

A) Mittalaitteen etureunasta mitattaessa. Mittausalue voi olla rajoitetumpi epäsuotuisissa olosuhteissa, kuten erittäin voimakkaassa valaistuksessa, huomattavasti 20 °C:n tason ylittävässä/alittavassa lämpötilassa tai huonosti heijastavalla pinnalla. B) Tämä koskee mittauskohteen suurta heijastavuutta (esim. valkoiseksi maalattu seinä), heikkoa taustavalaistusta ja 20 °C:n käyttölämpötilaa. Lisäksi on huomioitava ±0,05 mm/m poikkeama. Epäsuotuisissa olosuhteissa, kuten voimakkaassa valaistuksessa, suuressa korkeudessa tai huonosti heijastavalla pinnalla, ja 20 °C:n käyttölämpötilassa, poikkeama voi olla ±4 mm. Lisäksi on huomioitava ±0,15 mm/m poikkeama. C) Kyseessä on vain johtamaton lika. Työkaluun voi kuitenkin syntyä joskus tilapäistä johtavuutta kasteen takia. D) Bluetooth® Low-Energy-laitteiden mallista ja käyttöjärjestelmästä riippuen yhteyden muodostaminen saattaa olla mahdotonta. Bluetooth® laitteiden täytyy tukea GATT-profiilia.

Laitekilpeen on merkitty tuotteen sarjanumero (6), joka on mittalaitteen yksilöllinen tunnistusnumero.

Pariston käyttö/vaihto

Vaihda aina kaikki paristot samanaikaisesti. Käytä vain saman valmistajan ja saman kapasiteetin paristoja. Aseta paristot oikein päin paristokotelon sisäpuolelle merkityn kuvan mukaisesti.

Ota paristot pois mittalaitteesta, jos et käytä sitä pitkään aikaan. Paristot saattavat korrodoitua, jos niitä säilytetään pitkän aikaa mittalaitteen sisällä.

Käyttö

Kosketusnäytön käyttö

Älä käytä mittaustyökalua, jos kosketusnäytössä on vaurioita (esimerkiksi pintasäröjä yms.).

Näyttö on jaettu alueiksi, joilla on tilarivi (A) ja valikkorivillinen (C) kosketusnäyttö (B). Tilarivi (A) näyttää Bluetooth®-yhteystilan, lämpötilavaroituksen sekä paristojen/akkujen varaustilan. Mittalaitetta voi ohjata kosketusnäytön (B) näyttönäppäimillä.

Valikkoriviltä (C) voi valita lisätoimintoja (esim. Bluetooth® päälle / pois päältä, valikko, poisto).

Ohjaa kosketusnäyttöä vain sormella. Kosketa kevyesti vastaavaa näyttönäppäintä (button). Älä paina kosketusnäytön pintaa voimakkaasti tai terävillä esineillä. Älä päästä kosketusnäyttöä kosketuksiin muiden sähkölaitteiden tai veden kanssa. Kun haluat puhdistaa kosketusnäytön, sammuta mittalaite ja pyyhi lika pois esim. mikrokuituliinalla.

Kosketusnäytön deaktivointi/aktivointi

» Kun painat valikossa olevaa symbolia, päänäytön kosketusnäyttö deaktivoidaan. Voit suorittaa edelleen mittauksia painikkeella ▲. » Aktivoi kosketusnäyttö uudelleen painamalla päänäytössä olevaa symbolia. Vahvista sitten vielä kertaalleen kosketusnäytön aktivointi.

168 | Suomi

Käyttöönotto

• Älä jätä mittaustyökalua päälle ilman valvontaa ja sammuta mittaustyökalu käytön lopussa. Muuten lasersäde saattaa häikäistä sivullisia. Suojaa mittaustyökalu kosteudelta ja suoralta auringonpaisteelta.
• Älä altista mittaustyökalua erittäin korkeille/matalille lämpötiloille tai suurille lämpötilavaihteluille. Älä säilytä työkalua pitkiä aikoja esimerkiksi kuumassa autossa. Anna suurien lämpötilavaihteluiden jälkeen mittaustyökalun lämpötilan ensin tasaantua, ennen kuin otat sen käyttöön. Äärimmäiset lämpötilat tai lämpötilavaihtelut voivat vaikuttaa mittaustyökalun tarkkuuteen.
• Älä altista mittalaitetta voimakkaille iskuille tai putoamiselle. Ennen käytön jatkamista mittalaitteen tarkkuus kannattaa aina tarkistaa (katso "Tarkkuuden tarkistus", Sivu 172), jos siihen on kohdistunut voimakkaita iskuja.

Käynnistys ja pysäytys

» Käynnistä mittalaite ja laser painamalla painiketta. » Sammuta mittalaite pitämällä painiketta pohjassa.

Jos mitään mittalaitteen painiketta ei paineta n. 5 minuuttiin, mittalaite kytkeytyy automaattisesti pois päältä paristojen säästämiseksi.

Sammutuksen jälkeen kaikki tallennetut arvot pysyvät muistissa.

Mittaus

Mittalaite on käynnistyksen jälkeen pituusmittaustoiminnossa. Käynnistyksen jälkeen mittauksen vertailutasona toimii mittalaitteen takareuna. Voit vaihtaa vertailutasoa. (katso "Vertailutason valinta", Sivu 169)

Suomi | 169

» Aseta mittalaite kohtaan, josta haluat aloittaa mittauksen (esim. seinälle). » Sytytä lasersäde painamalla lyhyesti painiketta ▲. » Kohdista lasersäde kohdepintaan. » Suorita mittaus painamalla uudelleen lyhyesti painiketta ▲.

Jatkuvan mittauksen toiminnossa mittaus alkaa painikkeen ensimmäisellä painalluksella.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Mittalaitetta ei saa liikuttaa mittauksen aikana (poikkeus: toiminnot jatkuva mittaus ja kaltevuusmittaus). Mikäli suinkin mahdollista, aseta mittalaite tukevaa alustaa tai tukea vasten.

i Vastaanotinlinssi (9) ja lasersäteen ulostuloaukko (8) eivät saa olla peitettyinä mittauksen aikana.

Vertailutason valinta

Mittauksen alkupisteen voi valita eri vertailutasoista:

mittalaitteen takareuna (esim. seinäpinnasta mitattaessa)

180° verran käännetyn vastelevyn (3) kärki (esim. nurkkakohdista mittaamiseen)

mittalaitteen etureuna (esim. pöydän reunasta mitattaessa)

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Perusasetusten valikko

Perusasetukset-valikosta löydät seuraavat perusasetukset:

• Äänimerkkien kytkeminen päälle / pois päältä
• Bluetooth®-toiminnon kytkeminen päälle / pois päältä
• Kaltevuusmittauksen kalibrointi (katso "Tarkkuuden tarkistus", sivu 172)

Avaa valikko näyttönäppäimellä ja paina näyttönäppäintä, joka avaa Perusasetukset-valikon.

Paina haluamaasi näyttönäppäintä kyseisen toiminnon aktivoimiseksi tai deaktivoimiseksi.

Jos toiminto on aktivoitu, se näytetään valkoisena symbolina. Jos toiminto on deaktivoitu, se näytetään harmaana symbolina.

Poistu Perusasetukset-valikosta painamalla näyttönäppäintä.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Mittaustoiminnot

Mittaustoimintojen valitseminen/vaihtaminen

Toimintovalikossa on seuraavat toiminnot:

• Pituusmittaus
• Pinta-alamittaus
• Tilavuusmittaus

• Jatkuva mittaus
• Epäsuora etäisyysmittaus

- Epäsuora korkeusmittaus - Kaksinkertainen epäsuora korkeusmittaus - Epäsuora pituusmittaus

• Digitaalinen vesivaaka
• Kattevuusmittaus
• Yhteen-/vähennyslasku

» Paina näyttönäppäintä (k) ja kosketa haluamaasi toimintoa. » Vaihda sivulta toiselle painamalla näyttönäppäintä

Lisätietoja saat online-käyttöohjeista:

www.bosch-pt.com/manuals

Sisäänrakennettu ohjetoiminto ?

Mittalaitteen ohjetoiminto neuvoo yksityiskohtaisilla animaatioilla yksittäiset mittaustoiminnot/mittausvaiheet.

» Avaa Toiminnot-valikko. » Paina näyttönäppäintä .? » Kosketa haluamaasi toimintoa. → Animaatio näyttää valitun mittaus- toiminnon yksityiskohtaiset menet-

telyohjeet.

» Pysäytä animaatio painamalla näyttöpainiketta ja jatka animaation esitystä koskettamalla näyttöpainiketta.

172 | Suomi

Voit siirtyä eteen- tai taaksepäin näyttönäppäimillä

ja.

Bluetooth®-liitäntä

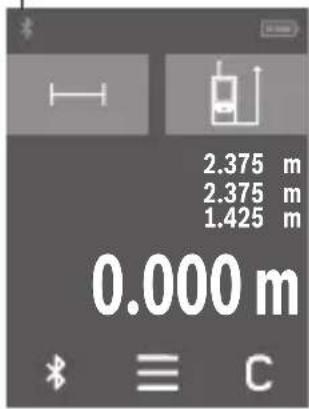

Bluetooth®-liitännän aktivointi tietojen siirtämiseksi mobiililaitteeseen

Varmista, että mobiililaitteen Bluetooth®-liitäntä on aktivoitu. Paina näyttönäppäintä.

(a)

Bluetooth®-symboli (A) (a).

Näkyy tilarivillä

Toimintovalikoimaa voi laajentaa Bosch-sovelluksilla. Niitä voi ladata käytettävän mobiililaitteen mukaan asianomaisista sovelluskaupoista.

Kun Bosch-sovellus on käynnistetty, mobiililaitteen ja mittalaitteen välille muodostetaan yhteys. Jos järjestelmä löytää useampia mittalaitteita, valitse sopiva mittalaite sarjanumeron avulla.

Sarjanumero (6) on merkitty mittalaitteen laitekilpeen.

Bluetooth®-liitännän deaktivointi

Paina näyttönäppäintä deaktivoidaksesi Bluetooth®-liitännän, tai sammuta mittalaite.

Tarkkuuden tarkistus

Tarkasta kaltevuusmittauksen ja etäisyysmittauksen tarkkuus säännöllisin väliajoin.

Lisätietoja saat online-käyttöohjeista: www.bosch-pt.com/manuals

Virheilmoitus

Mittalaite valvoo moitteetonta toimintaa jokaisen mittauksen yhteydessä. Jos se havaitsee vian, näytössä näkyy enää vain viereinen tunnus ja mittalaite kytkeytyy pois päältä. Tällöin mittalaite tulee toimittaa jälleenmyyjälle, joka lähettää sen Bosch-huoltoon.

Hoito ja huolto

Huolto ja puhdistus

Säilytä ja kuljeta mittauslaitetta vain mukana toimitetussa suojalaukussa.

Pidä aina mittaustyökalu puhtaana.

Älä koskaan upota mittaustyökalua veteen tai muihin nesteisiin.

Pyyhi lika pois kostealla ja pehmeällä liinalla. Älä käytä puhdistusaineita tai liuottimia.

Käsittele varsinkin vastaanotinlinssiä (9) varovasti. Se tulee puhdistaa huolellisesti samalla tavalla kuin silmälasit tai kameran linssi.

Jos mittalaite on vioittunut, lähetä se huoltoon suojataskussa (10).

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta: www.bosch-pt.com

174 | Suomi

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita ehdottomasti kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Lisää huoltoosoitteita löydät kohdasta:

Käytöstä poistetut mittaustyökalut, akut/paristot, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä mittaustyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Käytöstä poistetut mittalaitteet sekä vialliset tai loppuun käytetyt akut/paristot on hävitettävä erikseen. Toimita ne asianmukaisiin keräyspisteisiin.

Asiattomassa hävityksessä vanhoilla sähkö- ja elektroniikka- laitteilla voi olla vahingollisia vaikutuksia ympäristöön ja ihmis- ten terveyteen, johtuen niissä mahdollisesti esiintyvistä vaarall- lisista aineista.
