BEDIENUNGSANLEITUNG AdvancedDistance 50C BOSCH

de Originalbetriebsanleitung

en Original Instructions

fr Notice originale

es Manual original

pt Manual original

Scannen Sie für weitere Informationen

Deutsch......Seite 8

Sämtliche Anweisungen sind zu lesen und zu beachten, um mit dem Messwerkzeug gefahrlos und sicher zu arbeiten. Wenn das Messwerkzeug nicht entsprechend den vorliegenden Anweisungen verwendet wird, können die integrierten Schutzvorkehrungen im Messwerkzeug beeinträchtigt werden. Machen Sie Warnschilder am Messwerkzeug niemals unkenntlich. BEWAHREN SIE DIESE ANWEISUNGEN GUT AUF UND GEBEN SIE SIE BEI WEITERGABE DES MESSWERK-ZEUGS MIT.

Vorsicht – wenn andere als die hier angegebenen Bedienungs- oder Justiereinrichtungen benutzt oder andere Verfahrensweisen ausgeführt werden, kann dies zu gefährlicher Strahlungsexposition führen.
Das Messwerkzeug wird mit einem Laser-Warnschild ausgeliefert (in der Darstellung des Messwerkzeugs auf der Grafikseite gekennzeichnet).
- Ist der Text des Laser-Warnschildes nicht in Ihrer Landessprache, dann überkleben Sie ihn vor der ersten Inbetriebnahme mit dem mitgelieferten Aufkleber in Ihrer Landessprache.

Richten Sie den Laserstrahl nicht auf Personen oder Tiere und blicken Sie nicht selbst in den direkten oder reflektierten Laserstrahl.

Dadurch können Sie Personen blenden, Unfälle verursachen oder das Auge schädigen.

Deutsch | 9

▶ Falls Laserstrahlung ins Auge trifft, sind die Augen bewusst zu schließen und der Kopf sofort aus dem Strahl zu bewegen.
▶ Nehmen Sie keine Änderungen an der Lasereinrichtung vor.
▶ Lassen Sie das Messwerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Messwerkzeuges erhalten bleibt.
▶ Lassen Sie Kinder das Laser-Messwerkzeug nicht unbeaufsichtigt benutzen. Sie könnten unbeabsichtigt andere Personen oder sich selber blenden.
Arbeiten Sie mit dem Messwerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Im Messwerkzeug können Funken erzeugt werden, die den Staub oder die Dämpfe entzünden.
Benutzen Sie das Messwerkzeug nicht, wenn Beschädigungen des Touchscreens erkennbar sind (z. B. Risse in der Oberfläche usw.).
Das Messwerkzeug ist mit einer Funkschnittstelle ausgestattet. Lokale Betriebseinschränkungen, z.B. in Flugzeugen oder Krankenhäusern, sind zu beachten.
Die Wortmarke Bluetooth® wie auch die Bildzeichen (Logos) sind eingetragene Marken und Eigentum der Bluetooth SIG, Inc. Jegliche Verwendung dieser Wortmarke/Bildzeichen durch die Robert Bosch Power Tools GmbH erfolgt unter Lizenz.
Vorsicht! Bei der Verwendung des Messwerkzeugs mit Bluetooth® kann eine Störung anderer Geräte und Anlagen, Flugzeuge und medizinischer Geräte (z.B. Herzschrittmacher, Hörgeräte) auftreten. Ebenfalls kann eine Schädigung von Menschen und Tieren in unmittelbarer Umgebung nicht ganz ausgeschlossen werden. Ver-

10 | Deutsch

wenden Sie das Messwerkzeug mit Bluetooth® nicht in der Nähe von medizinischen Geräten, Tankstellen, chemischen Anlagen, Gebieten mit Explosionsgefahr und in Sprenggebieten. Verwenden Sie das Messwerkzeug mit Bluetooth® nicht in Flugzeugen. Vermeiden Sie den Betrieb über einen längeren Zeitraum in direkter Körpernähe.

Produkt- und Leistungsbeschreibung

Bestimmungsgemäßer Gebrauch

Das Messwerkzeug ist bestimmt zum Messen von Entfernungen, Längen, Höhen, Abständen, Neigungen und zum Berechnen von Flächen und Volumina.

Das Messwerkzeug ist zur Verwendung im Innenbereich geeignet.

Dieses Produkt ist ein Verbraucher-Laser-Produkt gemäß EN 50689.

Die Messergebnisse können über Bluetooth® zu anderen Geräten übertragen werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Messwerkzeugs in den Abbildungen.

(1) ▲ Messtaste
(2) Touchscreen
(3) Anschlagplatte
(4) Batteriefachdeckel
(5) Arretierung des Batteriefachdeckels

Deutsch | 11

(6) Seriennummer
(7) Laser-Warnschild
(8) Ausgang Laserstrahlung
(9) Empfangslinse
(10) Schutztasche

Anzeigenelemente

(a) Status Bluetooth®
* Bluetooth® aktiviert, Verbindung nicht hergestellt
* Bluetooth® aktiviert, Verbindung hergestellt
(b) Temperaturwarnung
(c) Batterieanzeige
(d) Laser eingeschaltet
(e) Button Bezugsebene der Messung
(f) Messwertzeilen
(g) Ergebniszeile
(h) C Button Löschen
(i) Button Menü
(j) ✱ Button Bluetooth®
(k) Button Messfunktion
(I) ? Button Hilfefunktion
(m) ▼▲ Button Blättern abwärts/aufwärts
(n) Button Zurück
(o) Button Grundeinstellungen

12 | Deutsch

(p) Button Messwertliste

(q) Button Touchscreen deaktivieren/aktivieren

Technische Daten

Digitaler Laser-Entfernungs-messer	Advanced Distance 50C	Advanced Distance 60C
Sachnummer	3 603 F72 2..	3 603 F72 E..
MessbereichA)	0,05–50 m	0,05–60 m
MessgenauigkeitB)	±2,0 mm	±2,0 mm
Betriebstemperatur –10 °C ...		-10 °C ...
	+50 °C	+50 °C
Lagertemperatur –20 °C ...		-20 °C ...
	+70 °C	+70 °C
relative Luftfeuchte max. 90 %	90 %
max. Einsatzhöhe über Be-zugshöhe	2000 m	2000 m
Verschmutzungsgrad entspre-chend IEC 61010-1	2C)	2C)
Laserklasse 2 2
Lasertyp 635 nm,		635 nm,
	< 1 mW	< 1 mW
Divergenz des Laserstrahls < 1,5 mrad(Vollwinkel)		< 1,5 mrad(Vollwinkel)
Abschaltautomatik nach ca.
– Laser 20 s 20 s
– Messwerkzeug (ohne Mes-sung)	5 min	5 min
Batterien 3 × 1,5 V	LR03 (AAA)	3 × 1,5 VLR03 (AAA)

1 609 92A A4E | (23.01.2025)

Bosch Power Tools

Deutsch | 13

Digitaler Laser-Entfernungs-messer	Advanced Distance 50C	Advanced Distance 60C
Datenübertragung
Bluetooth® Bluetooth®	Low EnergyD)	Bluetooth® Low EnergyD)
Betriebsfrequenzbereich 2402-2480 MHz		2402-2480 MHz
max. Sendeleistung 20 dBm 20 dBm

A) Bei Messung ab Vorderkante. Bei ungünstigen Bedingungen wie z.B. sehr starker Beleuchtung, stark von 20 °C abweichender Temperatur oder schlecht reflektierender Oberfläche kann der Messbereich eingeschränkt sein.
B) Dies gilt für ein hohes Reflexionsvermögen des Messobjekts (z. B. eine weiß gestrichene Wand), eine schwache Hintergrundbeleuchtung und eine Betriebstemperatur von 20 °C. Darüber hinaus ist eine Abweichung von ±0,05 mm/m zu berücksichtigen. Unter ungünstigen Bedingungen wie starker Beleuchtung, großen Höhen oder einer schlecht reflektierenden Oberfläche und bei einer Betriebstemperatur von 20 °C kann die Abweichung ±4 mm betragen. Darüber hinaus ist eine Abweichung von ±0,15 mm/m zu berücksichtigen.
C) Es tritt nur eine nicht leitfähige Verschmutzung auf, wobei jedoch gelegentlich eine vorübergehende durch Betauung verursachte Leitfähigkeit erwartet wird.
D) Bei Bluetooth® Low Energy-Geräten kann je nach Modell und Betriebssystem kein Verbindungsaufbau möglich sein. Bluetooth® Geräte müssen das GATT-Profil unterstützen.

Zur eindeutigen Identifizierung Ihres Messwerkzeugs dient die Seriennummer (6) auf dem Typenschild.

Batterie einsetzen/wechseln

Ersetzen Sie immer alle Batterien gleichzeitig. Verwenden Sie nur Batterien eines Herstellers und mit gleicher Kapazität.

14 | Deutsch

i Achten Sie dabei auf die richtige Polung entsprechend der Darstellung auf der Innenseite des Batteriefachs.

▶ Nehmen Sie die Batterien aus dem Messwerkzeug, wenn Sie es längere Zeit nicht benutzen. Die Batterien können bei längerer Lagerung im Messwerkzeug korrodieren.

Betrieb

Verwendung des Touchscreens

Benutzen Sie das Messwerkzeug nicht, wenn Beschädigungen des Touchscreens erkennbar sind (z. B. Risse in der Oberfläche usw.).

0.000 m * ≡ C A B C

Das Display gliedert sich in die Bereiche Statusleiste (A) und Touchscreen (B) mit Menüleiste (C). Die Statusleiste (A) zeigt den Bluetooth®-Verbindungsstatus, Temperaturwarnung sowie den Ladezustand der Batterien/ Akkus an. Über den Touchscreen (B) kann das Messwerkzeug durch Berühren der But-

tons gesteuert werden.

Die Menüleiste (C) hält zusätzliche Funktionen bereit (z. B. Bluetooth® ein/aus, Menü, Löschen).

• Verwenden Sie zur Bedienung des Touchscreens nur die Finger.
• Tippen Sie den entsprechenden Button (Schaltfläche) leicht an. Tippen Sie den Touchscreen nicht mit hohem Druck oder scharfen Gegenständen an.
• Bringen Sie den Touchscreen nicht mit anderen elektrischen Geräten oder Wasser in Kontakt.

– Zur Reinigung des Touchscreens schalten Sie das Messwerkzeug aus, und wischen Sie Verschmutzungen mit z. B. einem Mikrofasertuch ab.

Touchscreen deaktivieren/aktivieren

» Drücken Sie im Menü auf das Symbol der Touchscreen im Hauptbildschirm wird deaktiviert. Messungen können weiterhin mit der Taste durchgeführt werden.
» Um den Touchscreen wieder zu aktivieren, drücken Sie im Hauptbildschirm auf das Symbol Bestätigen Sie anschließend nochmals die Aktivierung des Touchscreens.

Inbetriebnahme

▶ Lassen Sie das eingeschaltete Messwerkzeug nicht unbeaufsichtigt und schalten Sie das Messwerkzeug nach Gebrauch ab. Andere Personen könnten vom Laserstrahl geblendet werden.
▶ Schützen Sie das Messwerkzeug vor Nässe und direkter Sonneneinstrahlung.
▶ Setzen Sie das Messwerkzeug keinen extremen Temperaturen oder Temperaturschwankungen aus. Lassen Sie es z.B. nicht längere Zeit im Auto liegen. Lassen Sie das Messwerkzeug bei größeren Temperaturschwankungen erst austemperieren, bevor Sie es in Betrieb nehmen. Bei extremen Temperaturen oder Temperaturschwankungen kann die Präzision des Messwerkzeugs beeinträchtigt werden.
▶ Vermeiden Sie heftige Stöße oder Stürze des Messwerkzeugs. Nach starken äußeren Einwirkungen auf das Messwerkzeug sollten Sie vor dem Weiterarbeiten immer eine Genauigkeitsüberprüfung (siehe „Genauigkeitsüberprüfung“, Seite 20) durchführen.

16 | Deutsch

Ein-/Ausschalten

» Drücken Sie die Taste ▲m das Messwerkzeug und den Laser einzuschalten.
» Halten Sie die Taste Bedrückt, um das Messwerkzeug auszuschalten.

Wird ca. 5 min lang keine Taste am Messwerkzeug gedrückt, dann schaltet sich das Messwerkzeug zur Schonung der Batterien automatisch ab.

Bei der Abschaltung bleiben alle gespeicherten Werte erhalten.

Messvorgang

Nach dem Einschalten befindet sich das Messwerkzeug in der Funktion Längenmessung.

Als Bezugsebene für die Messung ist nach dem Einschalten die Hinterkante des Messwerkzeugs ausgewählt. Sie können die Bezugsebene ändern (siehe „Bezugsebene wählen“, Seite 17).

» Legen Sie das Messwerkzeug an den gewünschten Startpunkt der Messung (z.B. Wand) an.
» Drücken Sie kurz die Taste ▲m das Laserstrahl einzuschalten.
» Visieren Sie mit dem Laserstrahl die Zielfläche an.
» Drücken Sie erneut kurz auf die Taste ▲m die Messung auszulösen.

In der Funktion Dauermessung beginnt die Messung bereits nach dem ersten Drücken der Taste ▲

Für zusätzliche Informationen besuchen Sie die On- line-Betriebsanleitung: www.bosch-pt.com/manuals

Das Messwerkzeug darf während einer Messung nicht bewegt werden (mit Ausnahme der Funktionen Dauermessung und Neigungsmessung). Legen Sie deshalb das Messwerkzeug möglichst an eine feste Anschlag- oder Auflagefläche an.

i Die Empfangslinse (9) und der Ausgang der Laserstrahlung (8) dürfen bei einer Messung nicht abgedeckt sein.

Bezugsebene wählen

Für die Messung können Sie unter verschiedenen Bezugsebenen wählen:

die Hinterkante des Messwerkzeugs (z.B. beim Anlegen an Wände)

die Spitze der um 180° geklappte Anschlagplatte (3) (z.B.für Messungen aus Ecken)

die Vorderkante des Messwerkzeugs (z.B. beim Messen ab einer Tischkante)

Für zusätzliche Informationen besuchen Sie die On- line-Betriebsanleitung: www.bosch-pt.com/manuals

Menü Grundeinstellungen

Im Menü Grundeinstellungen finden Sie folgende Grundeinstellungen:

• Tørsignale ein-/ausschalten
• Bluetooth® ein-/ausschalten

18 | Deutsch

- Kallbrierung Neigungsmessung (siehe „Genauigkeitsüberprüfung“, Seite 20)

» Drücken Sie auf den Button, um das Menü aufzurufen und auf den Button, um das Menü Grundeinstellungen aufzurufen.

» Drücken Sie auf den gewünschten Button, um die Funktion zu aktivieren bzw. zu deaktivieren.

→ Ist die Funktion aktiviert, wird die Funktion als weißes Symbol angezeigt. Ist die Funktion deaktiviert, wird die Funktion als graues Symbol angezeigt.

» Um das Menü Grundeinstellungen zu verlassen, drücken Sie auf den Button ↻

Für zusätzliche Informationen besuchen Sie die Online-Betriebsanleitung:

www.bosch-pt.com/manuals

Messfunktionen

Messfunktionen auswählen/ändern

Im Funktionsmenü finden Sie folgende Funktionen:

- Längenmessung

- Flächenmessung

- Volumenmessung

- Dauermessung

- indirekte Entfernungsmessung

• indirekte Höhenmessung
• doppelte indirekte Höhenmessung
• indirekte Längenmessung

- Digitale Wasserwaage

• Nergungsmessung
• Addition/Subtraktion

» Drücken Sie den Button (k) und drücken Sie auf die gewünschte Funktion.

» Drücken Sie den Button ▲zw. , um zwischen den Seiten zu wechseln.

Für zusätzliche Informationen besuchen Sie die On-line-Betriebsanleitung:

www.bosch-pt.com/manuals

Integrierte Hilfefunktion ?

Die im Messwerkzeug integrierte Hilfefunktion bietet detaillierte Animationen zu einzelnen Messfunktionen/Messvorgängen.

» Öffnen Sie das Menü Funktionen.
» Drücken Sie den Button .?
» Drücken Sie auf der gewünschte Funktion.

→ Die Animation zeigt die detaillierte Vorgehensweise zur ausgewählten Messfunktion.

» Drücken Sie auf den Button, um die Animation anzuhalten und auf den Button, um die Animation fortzusetzen.

Mit den Buttons und können Sie vor- und zurücks-crollen.

Bluetooth®-Schnittstelle

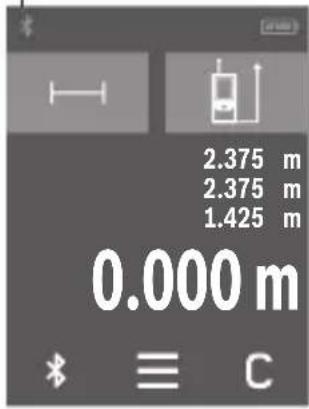

Aktivierung der Bluetooth®- Schnittstelle zur Datenübertragung auf ein mobiles Endgerät

√ Stellen Sie sicher, dass die Schnittstelle Bluetooth® an Ihrem mobilen Endgerät aktiviert ist.

» Drücken Sie den Button

(a)

2.375 m 2.375 m 1.425 m 0.000 m

Das Bluetooth®-Symbol wird in der Statusleiste (A) angezeigt (a).

Zur Erweiterung des Funktionsumfanges stehen Bosch-Apps zur Verfügung. Diese können Sie je nach Endgerät in den entsprechenden App-Stores herunterladen.

Nach dem Start der Bosch-Applikation wird die Verbindung zwischen mobilem Endgerät und Messwerkzeug hergestellt. Werden mehrere aktive Messwerkzeuge gefunden, wählen Sie das passende Messwerkzeug anhand der Seriennummer aus. Die Seriennummer (6) finden Sie auf dem Typenschild Ihres Messwerkzeugs.

Deaktivierung der Bluetooth®-Schnittstelle

» Drücken Sie den Button, am Bluetooth® zu deaktivieren, oder schalten Sie das Messwerkzeug aus.

Genauigkeitsüberprüfung

Prüfen Sie regelmäßig die Genauigkeit der Neigungsmessung und der Entfernungsmessung.

Für zusätzliche Informationen besuchen Sie die On- line-Betriebsanleitung: www.bosch-pt.com/manuals

Fehlermeldung

Das Messwerkzeug überwacht die korrekte Funktion bei jeder Messung. Wird ein Defekt festgestellt, zeigt das Display nur noch nebenstehendes Symbol, und das Messwerkzeug schaltet sich ab. In diesem Fall führen Sie das Messwerkzeug über Ihren Händler dem Bosch-Kundendienst zu.

Wartung und Service

Wartung und Reinigung

Lagern und transportieren Sie das Messwerkzeug nur in der mitgelieferten Schutztasche.

Halten Sie das Messwerkzeug stets sauber.

Tauchen Sie das Messwerkzeug nicht ins Wasser oder andere Flüssigkeiten.

Wischen Sie Verschmutzungen mit einem feuchten, weichen Tuch ab. Verwenden Sie keine Reinigungs- oder Lösemittel.

Pflegen Sie insbesondere die Empfangslinse (9) mit der gleichen Sorgfalt, mit der eine Brille oder die Linse eines Fotoapparats behandelt werden müssen.

Senden Sie im Reparaturfall das Messwerkzeug in der Schutztasche (10) ein.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions-zeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

22 | Deutsch

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld – Willershausen

Kundendienst: Tel.: [phone]

E-Mail: [e-mail]

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Anwendungsberatung:

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Weitere Serviceadressen finden Sie unter:

Messwerkzeuge, Akkus/Batterien, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Messwerkzeuge und Akkus/Batterien nicht in den Hausmüll!

Nur für EU-Länder:

Nicht mehr gebrauchsfähige Messwerkzeuge und defekte oder verbrauchte Akkus/Batterien müssen getrennt entsorgt werden. Nutzen Sie die vorgesehenen Sammelsysteme.

Bei unsachgemäßer Entsorgung können Elektro- und Elektronik-Altgeräte aufgrund des möglichen Vorhandenseins gefährlicher Stoffe schädliche Auswirkungen auf die Umwelt und die menschliche Gesundheit haben.

Nur für Deutschland:

Informationen zur Rücknahme von Elektro-Altgeräten für private Haushalte

Wie im Folgenden näher beschrieben, sind bestimmte Vertreiber zur unentgeltlichen Rücknahme von Altgeräten verpflichtet.

Vertreiber mit einer Verkaufsfläche für Elektro- und Elektronikgeräte von mindestens 400 m ^2 sowie Vertreiber von Lebensmitteln mit einer Gesamtverkaufsfläche von mindestens 800 m ^2 , die mehrmals im Kalenderjahr oder dauerhaft Elektro- und Elektronikgeräte anbieten und auf dem Markt bereitstellen, sind verpflichtet,

1. bei der Abgabe eines neuen Elektro- oder Elektronikgeräts an einen Endnutzer ein Altgerät des Endnutzers der gleichen Geräteart, das im Wesentlichen die gleichen Funktionen wie das neue Gerät erfüllt, am Ort der Abgabe oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; Ort der Abgabe ist auch der private Haushalt, sofern dort durch Auslieferung die Abgabe erfolgt: In diesem Fall ist die Abholung des Altgeräts für den Endnutzer unentgeltlich; und
2. auf Verlangen des Endnutzers Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, im Einzelhandelsgeschäft oder in unmittelbarer Nähe hierzu unentgeltlich zurückzunehmen; die Rücknahme darf nicht an den Kauf eines Elektro- oder Elektronikgerätes geknüpft werden und ist auf drei Altgeräte pro Geräteart beschränkt.

Der Vertreiber hat beim Abschluss des Kaufvertrags für das neue Elektro- oder Elektronikgerät den Endnutzer über die Möglichkeit zur unentgeltlichen Rückgabe bzw. Abholung des

24 | English

Altgeräts zu informieren und den Endnutzer nach seiner Absicht zu befragen, ob bei der Auslieferung des neuen Geräts ein Altgerät zurückgegeben wird.

Dies gilt auch bei Vertrieb unter Verwendung von Fernkommunikationsmitteln, wenn die Lager- und Versandflächen für Elektro- und Elektronikgeräte mindestens 400 m² betragen oder die gesamten Lager- und Versandflächen mindestens 800 m² betragen, wobei die unentgeltliche Abholung auf Elektro- und Elektronikgeräte der Kategorien 1 (Wärmeüberträger), 2 (Bildschirmgeräte) und 4 (Großgeräte mit mindestens einer äußeren Abmessung über 50 cm) beschränkt ist. Für alle übrigen Elektro- und Elektronikgeräte muss der Vertreiber geeignete Rückgabemöglichkeiten in zumutbarer Entfernung zum jeweiligen Endnutzer gewährleisten; das gilt auch für Altgeräte, die in keiner äußeren Abmessung größer als 25 cm sind, die der Endnutzer zurückgeben will, ohne ein neues Gerät zu kaufen.

English

Safety Instructions

Tel.: [phone]

Čeština

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.cz

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.ro

E-Mail: [e-mail]

www.bosch.hr

410 | Eesti

Dodatne adrese servisa naći ćete na:

de Hiermit erklärt Robert Bosch Power Tools GmbH, dass der Funkanlagentyp AdvancedDistance 50C / AdvancedDistance 60C der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:
