BRUGSANVISNING AdvancedDistance 50C BOSCH

Sikkerhedsinstrukser

Samtlige anvisninger skal læses og overholdes for at kunne arbejde sikkert og uden risiko med måleværktøjet. Hvis måleværktøjet ikke anvendes i overensstemmelse med de foreliggende anvisninger, kan funktionen af de integrerede beskyttelsesforanstaltninger i måleværktøjet blive forringet. Sørg for, at advarselsskilte aldrig gøres ukendelige på måleværktøjet. GEM ANVISNINGERNE, OG S∅RG FOR AT LEVERE DEM MED, HVIS MÅLEVÆRKT∅JET GIVES VIDERE TIL ANDRE.

Forsigtig – hvis andre end de her angivne betjenings- eller justeringsanordninger benyttes, eller andre fremgangsmåder udføres, kan der opstå en farlig strålingseksposition.
Måleværktøjet udleveres med et laser-advarselsskilt (på billedet af måleværktøjet kendetegnet på grafiksiden).
Er teksten på laser-advarselsskiltet ikke på dit modersmål, klæbes den medleverede etiket på dit sprog oven på den eksisterende tekst, før værktøjet tages i brug første gang.

Ret ikke laserstrålen mod personer eller dyr, og kig aldrig ind i den direkte eller reflektere-de laserstråle. Det kan blænde personer, forår-sage ulykker eller beskadige øjnene.

118 | Dansk

Hvis du får laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet.
▶ Foretag aldrig ændringer af laseranordningen.
Sørg for, at reparationer på måleværktøjet kun udføres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikres størst mulig sikkerhed i forbindelse med måleværktøjet.
Lad ikke børn benytte laser-måleværktøjet uden opsyn. De kan utilsigtet blænde personer eller sig selv.
Brug ikke måleværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. I måleværktøj kan der dannes gnister, som kan antænde støvet eller dampene.
Benyt ikke måleværktøjet, hvis touchskærmen har synlige skader (f.eks. revner i overfladen osv.).
Måleværktøjet er udstyret med et trådløst interface. Der kan være lokale driftsbegrænsninger i f.eks. fly eller på sygehuse.

Mærket Bluetooth® og symbolerne (logoerne) er registrerede varemærker tilhørende Bluetooth SIG, Inc. Enhver brug af disse mærker/symboler, som Robert Bosch Power Tools GmbH foretager, sker per licens.

Forsigtig! Ved anvendelse af måleværktøjet med Bluetooth® kan der opstå fejl i andre enheder og anlæg, fly og medicinsk udstyr (f.eks. pacemakere, høreapparater). Samtidig kan det ikke fuldstændig udelukkes, at der kan ske skade på mennesker og dyr i nærheden. Brug ikke måleværktøjet med Bluetooth® i nærheden af medicinsk udstyr, tankstationer, kemiske anlæg, områder med eksplosionsfare og i sprængningsområder. Brug ikke måleværktøjet med Bluetooth® i fly. Undgå at

bruge værktøjet i umiddelbar nærhed af kroppen i længere tid ad gangen.

Måleværktøjet er beregnet til måling af distancer, længder, højder, afstande og hældninger samt til beregning af arealer og voluminer.

Måleværktøjet er egnet til indendørs anvendelse.

Dette produkt er et laserprodukt til forbrugere iht. EN 50689.

Nummereringen af de illustrerede komponenter refererer til il- lustrationen af måleværktøjet på figurerne.

(1) ▲Måleknap
(2) Berøringsskærm
(3) Anslagsplade
(4) Batteridæksel
(5) Låsning af batteridæksel
(6) Serienummer
(7) Laser-advarselsskilt
(8) Udgang laserstråling
(9) Modtagelinse
(10) Beskyttelsestaske

120 | Dansk

Visningselementer

(a) Status Bluetooth ^® * Bluetooth ^® aktiveret, forbindelse ikke oprettet

* »» Bluetooth ^® aktiveret, forbindelse oprettet

(b) Temperaturadvarsel (c) Batteriindikator (d) Laser tændt (e) Knappen Referenceniveau for måling (f) Måleværdilinjer

(g) Resultatlinje (h) C Knappen Slet (i) ≡ Knappen Menu (j) ✱ Knappen Bluetooth® (k) Knappen Målefunktion

(I) ? Knappen Hjælpefunktion (m) ▼▲ Knappen Blad ned/op (n) ← Knappen Tilbage (o) 📋 Knappen Grundindstilling (p) 📋 Knappen Måleværdiliste

(q) Deaktivering/aktivering af knappen Berøringsskærm

Tekniske data

Digital laserafstandsmåler Advanced Distance 50C		Advanced Distance 60C
Varenummer	3 603 F72 2..	3 603 F72 E..
MåleområdeA)	0,05-50 m	0,05-60 m
MålenøjagtighedB)	±2,0 mm	±2,0 mm
Driftstemperatur -10°C ...		-10°C ...
	+50°C	+50°C
Opbevaringstemperatur -20°C ...		-20°C ...
	+70°C	+70°C
Relativ luftfugtighed maks. 90% 90%
Maks. anvendelseshøjde over referencehøjde	2000 m	2000 m
Tilsmudsningsgrad i over-ensstemmelse med IEC 61010-1	2c)	2c)
Laserklasse 2 2
Lasertype 635 nm,	< 1 mW	635 nm, < 1 mW
Laserstrålens divergens < 1,5 mrad (360°-vinkel)		< 1,5 mrad (360°-vinkel)
Automatisk frakobling efter ca.
-Laser 20 s 20 s
-Måleværktøj (uden måling) 5 min 5 min
Batterier 3 × 1,5 V LRO	3 (AAA)	3 × 1,5 V LRO 3 (AAA)

Dataoverførsel

Bosch Power Tools

1 609 92A A4E | (23.01.2025)

122 | Dansk

Digital laserafstandsmåler Advanced Distance 50C		Advanced Distance 60C
Bluetooth® Bluetooth®	Low EnergyD)	Bluetooth® Low EnergyD)
Driftsfrekvensområde 2402-2480 M Hz		2402-2480 M Hz
Maks. sendeeffekt 20 dBm 20 dBm

A) Ved måling fra forkanten. Under ugunstige forhold som f.eks. kraftig belysning, temperaturer, der afviger meget fra 20 °C eller dårligt reflekterende overflader kan måleområdet være begrænset.
B) Det gælder for måleobjekter med høj refleksionsevne (f.eks. en hvidmalet væg), en svag baggrundsbelysning og en driftstemperatur på 20 °C. Desuden skal der tages højde for en afvigelse på ±0,05 mm/m. Under ugunstige forhold som f.eks. kraftig be- lysning, store højde eller en dårligt reflekterende overflade samt ved en driftstemperatur på 20 °C kan afvigelsen være ±4 mm. Desuden skal der tages højde for en afvigelse på ±0,15 mm/m.
C) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af til-dugning.
D) Ved Bluetooth® Low-Energy-udstyr kan der muligvis ikke oprettes forbindelse, afhængigt af model og operativsystem. Bluetooth® udstyr skal understøtte GATT-profilen.

Serienummeret (6) på typeskiltet bruges til entydig identifikation af måleværktøjet.

Isætning/udskiftning af batteri

i Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet.
i Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet.

Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og aflade sig selv, hvis det sidder i måleværktøjet i længere tid.

Brug

Anvendelse af touchskærm

Benyt ikke måleværktøjet, hvis touchskærmen har synlige skader (f.eks. revner i overfladen osv.).

0.000 m * ≡ C

A Displayet er inddelt i en statusbjælke (A) og en berøringsskærm (B) med menubjælke (C). B Statusbjælken (A) viser Bluetooth®-forbindelsesstatus, temperaturadvarsel samt ladeniveau for batterier/akkuer. C Måleværktøjet styres ved at berøre knapperne på berøringsskærmen (B).

Menubjælken (C) indeholder yderligere funktioner (f.eks. tænd/sluk af Bluetooth®, menu, sletning).

• Brug kun fingeren til at betjene berøringsskærmen.
• Berør den relevante knap let. Tryk ikke hårdt på berøringsskærmen, og brug ikke genstande med skarpe kanter.
  – Undgå, at berøringsskærmen kommer i kontakt med andre elektriske apparater eller vand.
• Sluk måleværktøjet i forbindelse med rengøring, og tør snavs bort med en mikrofiberklud eller lignende.

Deaktivering/aktivering af berøringsskærm

» Tryk på symbolet í menuen. Berøringsskærmen på hovedskæmbilledet deaktiveres. Der kan stadig foretages målinger med knappen ▲
» Hvis du vil aktivere berøringsskærmen igen, skal du trykke på symbolet på hovedskærmbilledet. Bekræft derefter igen, at du vil aktivere berøringsskærmen.

124 | Dansk

Ibrugtagning

Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan blive blændet af laserstrålen.
▶ Beskyt måleværktøjet mod fugt og direkte sollys.
Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursvingninger kan måleværktøjets præcision påvirkes.
Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraftige ydre påvirkninger, bør du altid foretage en nøjagtighedskontrol (se "Nøjagtighedskontrol", Side 128), før du fortsætter arbejdet.

Tænd/sluk

» Tryk på knappen for at tænde måleværktøj og laser.
» Hold knappen ⚠de for at slukke måleværktøjet.

Hvis der ikke trykkes på en knap på måleværktøjet i ca. 5 minutter, slukkes måleværktøjet automatisk for at skåne batterierne.

Når værktøjet slukkes, gemmes alle gemte værdier.

Måleprocedure

Når måleværktøjet er tændt, er funktionen Længdemåling aktiveret.

Efter at måleværktøjet er tændt, er bagkanten af måleværktøjet valgt som referenceniveau for målingen. Du kan ændre referenceniveauet. (se "Vælg referenceniveau", Side 125)

Dansk | 125

» Anbring måleværktøjet på det ønskede startpunkt for målingen (f.eks. en væg).
» Tryk på knappen for at tænde laserstrålen.
» Sigt mod målfladen med laserstrålen.
» Tryk kort på knappen ågen for at foretage målingen.

Hvis du anvender konstant måling, starter målingen allerede, første gang du trykker på knappen ▲

Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals

Måleværktøjet må ikke bevæges, mens der måles (med undtagelse af funktionerne Konstant måling og Hældningsmåling). Anbring derfor helst måleværktøjet op ad en fast anslags- eller underlagsflade.

Modtagelinsen (9) og laserstrålingens udgang (8) må ikke være tildækket ved måling.

Vælg referenceniveau

Til målingen kan du vælge mellem tre forskellige referenceniveauer:

Bagkanten af måleværktøjet (f.eks. ved anbringelse mod vægge)

Spidsen på anslagspladen, der er vippet 180° (3) (f.eks. ved målinger omkring hjørner)

Forkanten af måleværktøjet (f.eks. ved måling fra en bordkant)

126 | Dansk

Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals

Menuen Grundindstillinger

I menuen Grundindstillinger finder du følgende grundindstillinger:

• Tænd/sluk lydsignaler
• Tænd/sluk Bluetooth®
• Kalibrering af hældningsmåling (se "Nøjagtighedskontrol", Side 128)

» Tryk på knappen for at åbne menuen, og tryk på knappen for at åbne menuen Grundindstillinger.

» Tryk på den ønskede knap for at aktivere eller deaktivere funktionen.

→ Hvis funktionen er aktiveret, vises funktionen som et hvidt symbol. Hvis funktionen er deaktiveret, vises funktionen som et gråt symbol.

» Du forlader menuen Grundindstillinger ved at trykke på knappen ↩

Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals

Målefunktioner

Vælg/tilpas målefunktioner

I funktionsmenuen finder du følgende funktioner:

• Længdemåling
• Arealmåling

• Volumenmåling

• Konstant måling

• Indirekte afstandsmåling

• Indirekte højdemåling

• Dobbelt indirekte højdemåling
• Indirekte længdemåling

- Digitalt vaterpas

• Hældningsmåling
• Addition/subtraktion

» Tryk på knappen (k), og tryk på den ønskede funktion.
» Tryk på knappen ▲ler for at skifte mellem siderne.

Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals

Integreret hjælpefunktion ?

Hjælpefunktionen, der er integreret i måleværktøjet, giver detaljerede animationer til de enkelte målefunktioner/målinger.

» Åbn menuen Funktioner.
» Tryk på knappen .?
» Tryk på den ønskede funktion.
→ Animationen viser den detaljerede e for den valgte målefunktion.

» Tryk på knappen for at standse animationen, og tryk på knappen for at fortsætte animationen. Med knapperne

og <kan du scrolle frem og tilbage.

128 | Dansk

Bluetooth®-interface

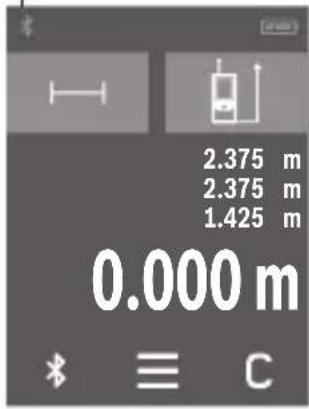

Aktivering af Bluetooth®-interface for dataoverførsel til en mobil enhed

√ Sørg for, at Bluetooth®-interfacet på din mobile enhed er aktiveret.
» Tryk på knappen .*

(a)

2.375 m 2.375 m 1.425 m 0.000 m * ≡ C

Bluetooth®-symbolet üses på statusbjælken (A) (a).

Hvis du vil udvide funktionerne, kan du bruge Bosch-apps. Dem kan du downloade i den relevante App Store afhængigt af enheden.

Når du har startet Bosch-applikationen oprettes der forbindelse mellem den mobile enhed og måleværktøjet. Hvis der findes flere aktive måleværktøjer, skal du ved hjælp af serienummeret

vælge det, der passer. Du finder serienummeret (6) på dit måleværktøjs typeskilt.

Deaktivering af Bluetooth®-interface

» Tryk på knappen för at deaktivere Bluetooth®, eller sluk måleværktøjet.

Nøjagtighedskontrol

Kontrollér hældningsmålingens nøjagtighed og afstandsmålingen regelmæssigt.

Du kan finde yderligere oplysninger i onlineudgaven af brugsanvisningen: www.bosch-pt.com/manuals

Fejlmelding

Måleværktøjet overvåger den korrekte funktion ved hver måling. Hvis en defekt konstateres, viser displayet kun symbolet ved siden af, og måleværktøjet slukkes. I dette tilfælde skal du indlevere måleværktøjet til Bosch-kundeservice via forhandleren.

Opbevar og transporter kun måleværktøjet i den medfølgende beskyttelsestaske.

Hold altid måleværktøjet rent.

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings- eller opløsningsmiddel.

Plej især modtagelinsen (9) med samme omhu, som et par briller eller et fotoapparats linse skal behandles med.

Indsend måleværktøjet i beskyttelsestasken (10) ved behov for reparation.

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og vedligeholdelse af dit produkt samt reservedele. Reservedelstegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch-kunderådgivningsteamet hjælper dig gerne, hvis du har spørgsmål til vores produkter og tilbehørsdele.

Produktets 10-cifrede varenummer (se typeskilt) skal altid angives ved forespørgsler og bestilling af reservedele.

130 | Dansk

Dansk

Måleværktøjer, akkuer/batterier, tilbehør og emballage skal bortskaffes miljømæssigt korrekt, så de kan genvindes.

Smid ikke måleværktøjer og akkuer/batterier ud sammen med husholdningsaffaldet!

Gælder kun i EU-lande:

Udtjente måleværktøjer og defekte eller udtjente akkuer/batterier skal bortskaffes separat. Brug det gældende afleveringsystem.

Bortskaffes udstyret ikke korrekt, kan affald af elektrisk og elektronisk udstyr beskadige miljøet og skade menneskers sundhed, hvis det indeholder farlige stoffer.
