Termék típusa	Fúvókához való tartozék
Márka	Makita
Modell	UB402MP
Teljes hossz	760 mm
Nettó tömeg	1,2 kg
Légáramlás	0 – 6,2 m³/perc
Légsebesség (átlag)	0 – 39,1 m/s
Légsebesség (max.)	0 – 47,4 m/s
Kompatibilis motoros egységek	DUX60, DUX18, UX01G (vezeték nélküli többfunkciós motorok)
Tápellátás	A motoros egységen keresztül (Makita Li-ion akkumulátor)
Rendeltetésszerű használat	Por és törmelék elfújása
Végfúvóka	Tartozék, hosszúság állítási lehetőséggel
Opcionális tartozékok	Fúvókakiegészítő, lapos fúvóka, ereszcsatorna-fúvókakészlet
Rögzítés	A motoros egységen lévő szorítókarral
Szállítóheveder	Használja a mellékelt hevedert (kivéve UX01G BL4080F-fel)
Karbantartás	Nedves ruhával való tisztítás, a motor tengelyének kenése 30 óránként
Biztonság	Védőszemüveg, hallásvédelem, testhezálló öltözet, 15 m biztonsági távolság
Szabványok	CE, EN 60335-1, EN 50636-2-100
Garancia	Lásd a motoros egység kézikönyvét

Gyakran ismételt kérdések - UB402MP MAKITA

Milyen motoros egységekkel használhatom az UB402MP tartozékot?

A tartozék a Makita DUX60, DUX18 és UX01G vezeték nélküli többfunkciós motorokhoz engedélyezett. Soha ne használja nem engedélyezett egységgel.

Hogyan rögzítsem a tartozékcsövet a motoros szerszámhoz?

Távolítsa el a sapkát, húzza a kart a tartozék felé, igazítsa a csapot a nyíl jelöléshez, dugja be a csövet, amíg a kioldógomb ki nem ugrik, majd húzza a kart a motoros szerszám felé. Győződjön meg arról, hogy a kar felülete párhuzamos a csővel.

Hogyan szereljem fel a végfúvókát?

Igazítsa a fúvócső kiálló részét a végfúvóka hornyához, rögzítse, majd fordítsa el a rögzítéshez. Eltávolításhoz végezze el fordított sorrendben.

Milyen opcionális tartozékok állnak rendelkezésre az UB402MP-hez?

Használhat fúvókakiegészítőt, lapos fúvókát vagy ereszcsatorna-fúvókakészletet (külön kapható). A telepítéshez lásd a kézikönyvet.

Hogyan tisztítsam és karbantartsam a tartozékot?

Tisztítsa száraz vagy jól kicsavart szappanos vízbe mártott ruhával. Ne használjon agresszív termékeket. Kenje meg a motor tengelyét Makita N°2 zsírral 30 üzemóránként.

Milyen biztonsági óvintézkedéseket kell tenni?

Viseljen védőszemüveget és hallásvédelmet. Tartsa távol az embereket és állatokat legalább 15 m-re. Ne viseljen bő ruházatot. Karbantartás előtt kapcsolja ki a szerszámot és vegye ki az akkumulátort.

Használhatom az ereszcsatorna-fúvókakészletet szeles időben?

Nem, ne használja az ereszcsatorna-fúvókakészletet szeles időben vagy elektromos vezetékek közelében. Tartsa a fúvót két kézzel, és tartsa távol az embereket legalább 15 m-re.

Mit tegyek, ha a motor nem indul el, vagy a ventilátorok nem forognak?

Először nézze meg a motoros egység kézikönyvét. Ha a ventilátorok nem forognak, azonnal állítsa le a motort, és ellenőrizze a szerszám és a tartozék közötti csatlakozást. Ha a probléma továbbra is fennáll, lépjen kapcsolatba egy Makita által jóváhagyott szervizközponttal.

Hogyan tároljam a tartozékot, ha nem használom?

Száraz helyen, gyermekektől elzárva tárolja. Ha elválasztja a motoros szerszámtól, helyezze vissza a sapkát a cső végére a védelem érdekében.

Mi a fúvófej maximális légsebessége?

A maximális légsebesség elérheti a 47,4 m/s-ot (átlagosan 39,1 m/s) a használt motoros egységtől függően. A légáramlás 0 és 6,2 m³/perc között van.

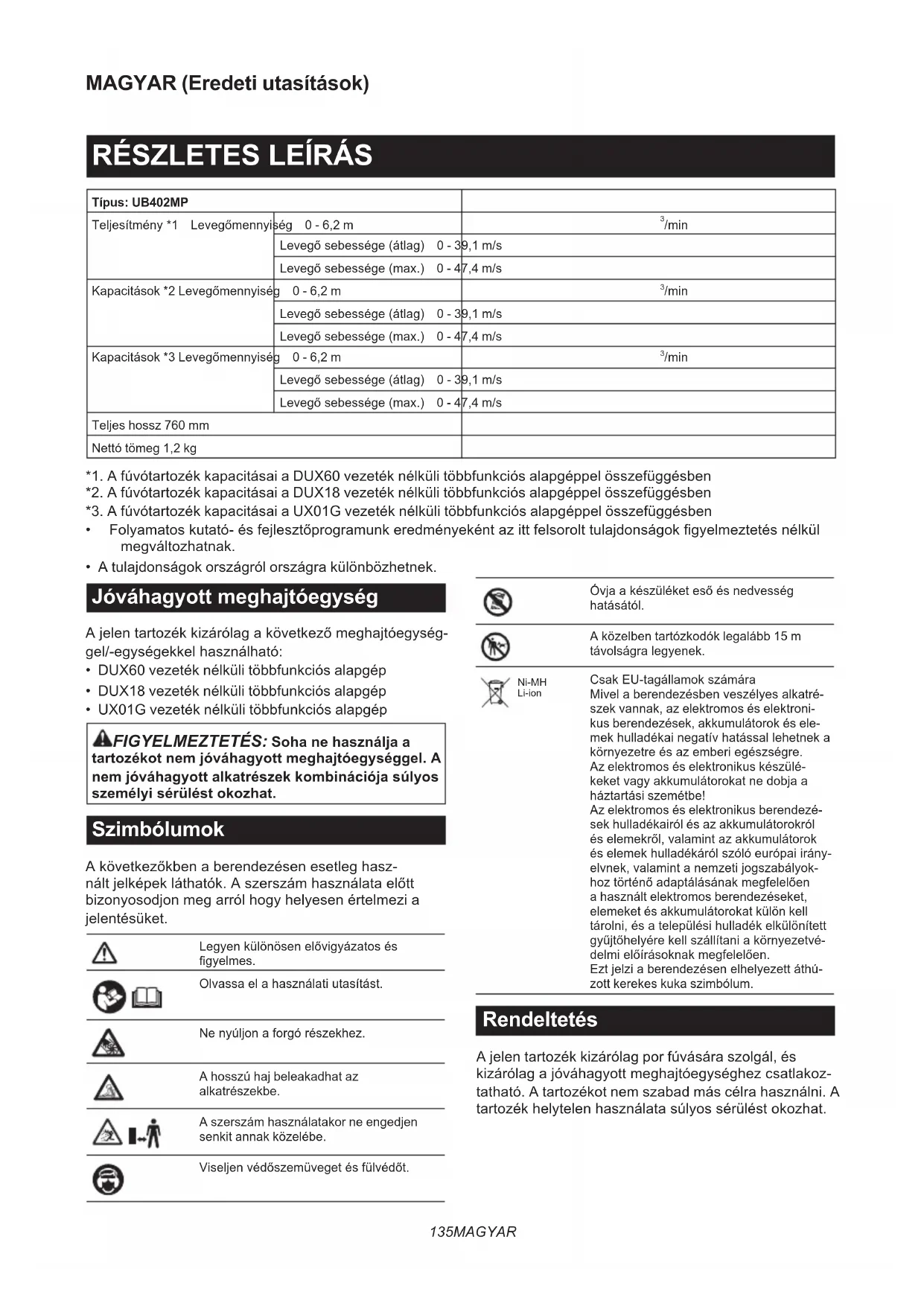

HASZNÁLATI ÚTMUTATÓ UB402MP MAKITA

Típus: UB402MP
Teljesítmény *1 Levegőmennyiség 0 - 6,2 m		^3 /min
Kapacitások *2 Levegőmennyiség 0 - 6,2 m		^3 /min
Kapacitások *3 Levegőmennyiség 0 - 6,2 m		^3 /min
Teljes hossz 760 mm
Nettó tömeg 1,2 kg

*1. A fúvótartozék kapacitásai a DUX60 vezeték nélküli többfunkciós alapgéppel összefüggésben
*2. A fúvótartozék kapacitásai a DUX18 vezeték nélküli többfunkciós alapgéppel összefüggésben
*3. A fúvótartozék kapacitásai a UX01G vezeték nélküli többfunkciós alapgéppel összefüggésben
- Folyamatos kutató- és fejlesztőprogramunk eredményeként az itt felsorolt tulajdonságok figyelmeztetés nélkül megváltozhatnak.
- A tulajdonságok országról országra különbözhetnek.

Jóváhagyott meghajtóegység

A jelen tartozék kizárólag a következő meghajtóegységgel/-egységekkel használható:

• DUX60 vezeték nélküli többfunkciós alapgép
• DUX18 vezeték nélküli többfunkciós alapgép
• UX01G vezeték nélküli többfunkciós alapgép

⚠️ FIGYELMEZTETÉS: Soha ne használja a tartozékot nem jóváhagyott meghajtóegységgel. A nem jóváhagyott alkatrészek kombinációja súlyos személyi sérülést okozhat.

Szimbólumok

A következőkben a berendezésen esetleg használt jelképek láthatók. A szerszám használata előtt bizonyosodjon meg arról hogy helyesen értelmezi a jelentésüket.

Legyen különösen elővigyázatos és figyelmes.

Olvassa el a használati utasítást.

Ne nyúljon a forgó részekhez.

A hosszú haj beleakadhat az alkatrészekbe.

A szerszám használatakor ne engedjen senkit annak közelébe.

Viseljen védőszemüveget és fülvédőt.

Óvja a készüléket eső és nedvesség hatásától.

A közelben tartózkodók legalább 15 m távolságra legyenek.

Ni-MH Li-ion

Csak EU-tagállamok számára Mivel a berendezésben veszélyes alkatrészek vannak, az elektromos és elektronikus berendezések, akkumulátorok és elemek hulladékai negatív hatással lehetnek a környezetre és az emberi egészségre. Az elektromos és elektronikus készülékeket vagy akkumulátorokat ne dobja a háztartási szemétbe! Az elektromos és elektronikus berendezések hulladékairól és az akkumulátorokról és elemekről, valamint az akkumulátorok és elemek hulladékáról szóló európai irányelvnek, valamint a nemzeti jogszabályokhoz történő adaptálásának megfelelően a használt elektromos berendezéseket, elemeket és akkumulátorokat külön kell tárolni, és a települési hulladék elkülönített gyűjtőhelyére kell szállítani a környezetvédelmi előírásoknak megfelelően. Ezt jelzi a berendezésen elhelyezett áthúzott kerekes kuka szimbólum.

Rendeltetés

A jelen tartozék kizárólag por fúvására szolgál, és kizárólag a jóváhagyott meghajtóegységhez csatlakoztatható. A tartozékot nem szabad más célra használni. A tartozék helytelen használata súlyos sérülést okozhat.

EK Megfelelőségi nyilatkozat

Csak európai országokra vonatkozóan

Mi, a: Makita Europe N.V., székhely: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. mint gyártó felhatalmazzuk Hiroshi Tsujimurá-t a műszaki leírás elkészítésére, valamint saját felelősségünkre kijelent-jük, hogy a termék(ek), úgy mint a:

Rendeltetés: Fúvótartozék. Típusok rendeltetése: UB402MP.

) megfelelnek a 2006/42/EK és a 2000/14/EK irányelvek követelményeinek, illetve a következő harmonizált szabványok alapján kerültek legyártásra: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

A nyilatkozat helye és kelte: Kortenberg, Belgium. 31.10.2022

Felelös személy: Hiroshi Tsujimura, igazgató – Makita Europe N.V.

BIZTONSÁGI FIGYELMEZTETÉS

Lombfúvóra vonatkozó biztonsági figyelmeztetések

A FIGYELMEZTETÉS: Használat előtt olvasson el a géphez biztosított minden biztonsági figyelmeztetést, utasítást, ábrát és műszaki adatot, valamint a meghajtóegység használati útmutatóját. Ha nem tart be minden alább felsorolt utasítást, az áramütést, tüzet és/vagy súlyos sérülést okozhat a kezelőnek és/vagy más személyeknek.

Örizzen meg minden figyelmez- tetést és utasítást a későbbi tájé- kozódás érdekében.

A figyelmeztetésekben és az óvintézkedésekben szereplő „motoros kefe / motoros seprű” és „gép” kifejezések a tartozék és a meghajtóegység kombinációját jelentik.

Oktatás

1. Figyelmesen olvassa el az útmutatót. Sajátítsa el a lombfúvó helyes használatát és a kezelőszervek működtetését.
2. A szerszámot nem használhatják gyerekek, csökkent fizikai, érzékelési vagy értelmi képességű személyek, illetve a szerszám használatával kapcsolatban tapasztalattal nem rendelkező, a jelen használati utasítást nem ismerő személyek. Előfordulhat, hogy a helyi törvények rendelkeznek a kezelő életkorát illetően.

3. Ne használja a lombfúvót, ha emberek – külö- nösen gyermekek – vagy háziállatok tartózkod- nak a közelben.

4. Ne feledje, hogy a kezelő, illetve felhasználó felelős a balesetekért vagy a más személyekkel vagy tulajdonnal szembeni veszélyhelyzetekért.

Felkészülés

1. Mindig megfelelő lábbelit és hosszú nadrágot viseljen a lombfúvó használata közben.
2. Ne viseljen laza ruházatot vagy ékszert, amelyet beszívhat a légbeömlő. Ha hosszú a haja, tartsa távol a légbeömlőktől.
3. Elektromos szerszámok használatakor mindig viseljen védőszemüveget a szem védelme érdekében. A szemüvegnek meg kell felelnie az ANSI Z87.1 szabványnak az Egyesült Államokban, az EN 166 szabványnak Európában, illetve az AS/NZS 1336 szabványnak Ausztraliában/Új-Zélandon. Ausztraliában/Új-Zélandon törvény írja elő az arcvédő használatát is, amely biztosítja az arc védelmét.

A munkaadó felelőssége, hogy a megfelelő biztonsági védőeszköz viselésére kötelezze a szerszám kezelőit és a közvetlen munkaterületen lévő más személyeket.

1. Arcmaszk viselése javasolt a porirritáció megelőzése érdekében.
2. A gép használata közben mindig csúszásgátló munkavédelmi lábbelit viseljen. A csúszásgátló, zárt orrú munkavédelmi bakancsok és cipők csökkentik a sérülések kockázatát.
3. Viseljen hallásvédőt, például fültokot. A zajterhelés halláskárosodást okozhat.

Működtetés

1. Gondoskodjon róla, hogy a területen ne tartózkodjanak gyermekek, járókelők és kisállatok. A gyermekeket, járókelőket és a kisállatokat tartsa legalább a 15 m-es sugarú területen kívül, még a 15 m-es zónán kívül is fennáll a repülő tárgyak okozta sérülés veszélye. A bámészko-dókat szemvédő viselésére kell ösztönözni. Ha mások közelednek, állítsa le a gépet.

▶ Ábra1

1. Kapcsolja ki a lombfúvót, távolítsa el az akkumulátorát, és győződjön meg arról, hogy minden mozgó alkatrész teljesen leállt

2. minden alkalommal, amikor magára hagyja a lombfúvót.

3. mielőtt eltömődést szüntet meg.

4. ellenőrzés, tisztítás vagy a lombfúvón való munkavégzés előtt.
   • ha a lombfúvó rendellenesen rázkódni kezd.

5. A lombfúvót csak napközben vagy kellően erős mesterséges megvilágítás mellett használja.

6. Ne hajoljon előre túlságosan, és ügyeljen arra, hogy biztosan álljon, és megtartsa az egyensúlyát.
7. Lejtön mindig bizonyosodjon meg lába kellő megtámasztásáról.
8. Sétálva haladjon, soha ne fusson.
9. Ne engedje, hogy törmelék kerüljön a hütölégbeömlökbe.
10. Soha ne fújjon törmeléket a járókelők irányába.
11. Mindig a javasolt testhelyzetben és szilárd felületen használja a lombfúvót.
12. Ne használja a lombfúvót magas helyeken.
13. Soha ne irányítsa a fúvókát a közelben tartózkodókra, amikor a lombfúvót használja.
14. Soha ne blokkolja a szívónyílást és/vagy a fúvókimenetet.
15. Ügyeljen arra, hogy poros területen való használatkor ne blokkolja a szívónyilást vagy fúvókimenetet porral vagy piszokkal.
16. Csak a Makita által biztosított fúvókákat használjon.
17. Ne használja a fúvót labdák, gumicsónak vagy hasonlók felfújására.
18. Ne működtesse a lombfúvót nyitott ablak, ajtó stb. közelében.
19. A fúvót csak ésszerű órákban javasolt működtetni - nem kora reggel vagy késő este, amikor zavarhatja az embereket.
20. Javasolt a gereblye és a seprű használata fúvás előtt.
21. Poros helyeken enyhén nedvesítse meg a felületeket, vagy szükség esetén használjon permetszórót.
22. A fúvóka hosszát úgy állítsa be, hogy a légáram a talaj közelében fejtse ki hatását.
23. Ha a lombfúvó idegen tárgyba ütközik, szokatlan hangot ad ki vagy rezeg, azonnal kapcsolja ki a lombfúvót. Távolítsa el az akkumulátort, és vizsgálja meg, nem sérült-e meg a lombfúvó, mielőtt újraindítja és használja. Ha a lombfúvó sérült, az illetékes Makita szervizközponttal végeztesse el a javítást.
24. Ne dugja az ujját vagy más tárgyakat a szívónyílásba vagy a fúvókimenetbe.
25. Akadályozza meg a szerszám véletlenszerű elindulását. Az akkumulátor behelyezése, illetve a lombfúvó felemelése vagy szállítása előtt ellenőrizze, hogy a kapcsoló kikapcsolt helyzetben van. Baleset forrása lehet, ha a lombfúvót úgy szállítja, hogy közben az ujját a kapcsolón tartja, vagy áram alá helyezi akkor, amikor a kapcsoló bekapcsolt helyzetben van.
26. Soha ne fújjon veszélyes tárgyakat, például szegeket, üvegdarabokat vagy pengéket.
27. Ne használja a lombfúvót gyúlékony anyagok közelében.
28. Ügyeljen arra, hogy ne használja a lomb-fúvót hosszú ideig alacsony hőmérsékletű környezetben.

29. A gép összeszerelése vagy beállítása elött állítsa le a motort, és távolítsa el az akkumulátort.

30. Vegye fel a személyi védőeszközöket a motor elindítása előtt.

31. A motor elindítása előtt mindig ellenőrizze, hogy a gép sértetlen-e, nincsenek-e benne meglazult csavarok vagy csavaranyák, valamint, hogy megfelelően van-e összeszerelve. Ellenőrizze, hogy minden vezérlőkar és kapcsoló erőfeszítés nélkül használható-e. Tisztítsa, majd szárítsa meg a fogantyúkat.
32. Soha ne kísérelje meg elindítani a motort, ha a gép sérült vagy nincs teljesen összeszerelve.
33. A vállhevedert és a markolatot a kezelő magasságának megfelelően állítsa be.
34. Használat közben használja a vállhevedert. A kultivátort tartsa erősen a jobb oldalon.
35. Az első fogantyút a bal kezével, míg a hátsó fogantyút a jobb kezével fogja meg, függetlenül attól, hogy Ön jobb- vagy balkezes. Megfelelően markolja meg az ujjai és hüvelykujja segítségével a fogantyúkat.
36. Soha ne kísérelje meg egy kézzel használni a gépet. Az egyensúlyvesztés súlyos vagy akár halálos sérülést eredményezhet. A vágási sérülések kockázatának csökkentése érdekében kezeit és lábait tartsa távol a keféktől vagy seprűdoboktól.
37. Ha a szerszámot erős ütés éri, illetve leesik, a munka folytatása előtt ellenőrizze annak állapotát. Ellenőrizze, nem hibásodtak-e meg a vezérlők és a biztonsági eszközök. Ha bármilyen károsodást észlel vagy felmerül a károsodás gyanúja, ellenőrzésért és javításért forduljon a hivatalos márkaszervizünkhöz.
38. A meghajtóegység megfelelő használatával kapcsolatos információkért tekintse meg a meghajtóegység használati útmutatóját.
39. A gép indításának és irányításának módját olvassa el a meghajtóegység használati útmutatójában.
40. Ne használja instabil vagy csúszós felületen, illetve meredek lejtön állva. A hideg évszakokban óvakodjon a jeges vagy havas felületektől, és ügyeljen lábai biztos megtámasztására.
41. Ne használja a gépet rossz időben, ha a látási viszonyok korlátozottak. Ellenkező esetben eleshet vagy hibásan működtetheti a gépet a rossz látási viszonyok miatt.
42. Ne használja a gépet, ha villámcsapás kockázata áll fenn.

▶ Ábra2

Szállítás

1. Szállításkor állítsa le a motort. Ellenkező esetben a véletlen elindulás sérülést okozhat.

Vibráció

1. A túlzott vibrációnak való kitettség a kezelő ereinek és idegrendszerének károsodását okozhatja, valamint a következő tüneteket okozza az ujjakban, a kezekben vagy a csuklókban: „Álmosság” (zsibbadtság), bizsergő érzés, fájdalom, szúró fájdalomérzet, a bör vagy annak színének elváltozása. Ha ezen tünetek bármelyikét észleli önmagán, forduljon orvoshoz. A „fehér ujj betegség” kockázatának csök-kentése érdekében, tartsa melegen kezeit az üzemeteletés alatt, és mindig végezze el a gép és tartozékainak karbantartását.

Karbantartás és tárolás

1. A lombfúvó biztonságos műszaki állapotának biztosítása érdekében a csavarok és anyák mindig legyenek szorosan meghúzva.
2. Ha az alkatrészek kopottak vagy sérültek, cserélje ki azokat Makita által szállított alkatrészekkel.
3. A lombfúvót tartsa száraz helyen, gyermekektől távol.
4. Ha leállítja a lombfúvót ellenőrzés, szervizelés, tárolás vagy alkatrészcsere céljából, kapcsolja ki a lombfúvó, és győződjön meg róla, hogy minden mozgó alkatrész teljesen leállt, majd vegye ki az akkumulátort. Hagyja lehűlni a lombfúvót, mielőtt bármilyen munkát végez rajta. Tartsa a lombfúvót gondosan karban, és tartsa tisztán.
5. Tárolás előtt mindig hagyja lehűlni a lombfúvót.
6. Ne tegye ki a lombfúvót esőnek. Tárolja a lombfúvót beltéren.
7. Amikor felemeli a lombfúvót, hajlítsa be a tér-dét, és vigyázzon, hogy ne sértse meg a hátát.
8. A gépről mindig takarítsa le a port és a szeny- nyeződést. Erre a célra soha ne használjon gázolajat, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek a műanyag alkatrészek elszíneződését, alakvesztését vagy repedését okozhatják.
9. Soha ne próbálkozzon olyan karbantartási vagy javítási műveletekkel, melyet a jelen kézikönyv vagy a meghajtóegység használati útmutatója nem tartalmaz. Az ilyen műveletek elvégzéséért forduljon a hivatalos márkaszervizünkhöz.
10. A szerszám kenésekor vagy tartozékcsere alatt kövesse az utasításokat.
11. Csak eredeti pótalkatrészeket és tartozékokat használjon. Más szállítótól származó alkatrészek és tartozékok használata a gép meghibásodását, anyagi kárt és/vagy súlyos sérülést eredményezhet.
12. A gép rendszeres időközönként történő átvizsgálása és karbantartása érdekében forduljon a hivatalos márkaszervizünkhöz.
13. A gép tárolása előtt végezzen átfogó tisztítást és karbantartást. Távolítsa el az akkumulátort.
14. A gépet ne tárolja falnak vagy bármi másnak döntve. Ebböl a helyzetböl váratlanul eldölhet, és sérülést okozhat.

Akkumulátoros szerszám használata és karbantartása

1. Csak a gyártó által meghatározott töltővel töltse fel az akkumulátort. Egy bizonyos akkumulátortípushoz használható töltő más akkumulátortípussal való használata tűzveszélyt idézhet elő.

2. A szerszámgépeket kizárólag a meghatározott akkumulátorokkal használja. Egyéb akkumulátorok használata sérülés vagy tűz kockázatával járhat.

3. Amikor az akkumulátort nem használja, tartsa távol a többi fémtárgytól, például iratkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy egyéb olyan apró fémtárgyaktól, amelyek összeköttetést hozhatnak létre a pólusok között. Az akkumulátor pólusainak rövidre zárása égési sérüléseket vagy tüzet okozhat.

4. Helytelen működtetés esetén az akkumulátorból folyadék kerülhet ki; kerülje az ezzel való érintkezést. Ha véletlenül mégis érintkezésbe kerülne a folyadékkal, mossa le azt vízzel. Ha a folyadék szemébe jut, azonnal forduljon orvoshoz segítségért. Az akkumulátorból származó folyadék irritációt és égéseket okozhat.

5. Ne használjon sérült vagy módosított akkumulátort vagy szerszámot. A sérült vagy módosított akkumulátorok váratlan módon viselkedhetnek, melynek következtében tüzet, robbanást vagy sérülést okozhatnak.

6. Ne tegye ki az akkumulátort és a szerszámot nyílt lángnak vagy túlzott hőhatásnak. A tűz hatása és a 130 °C feletti hőmérséklet robbanást okozhat.

7. A töltésre vonatkozó minden utasítást tartson be, ne töltse az akkumulátort vagy a szerszá-mot a megadott hömérséklettartományon kívül. A nem megfelelő módú és nem megfelelő hömérsékleten történő töltés az akkumulátor károsodásával járhat, valamint tüzet okozhat.

Az elektromos áramra és az akkumulátorra vonat- kozó biztonsági tudnivalók

1. Az akkumulátor(oka)t ne dobja tűzbe. Az akkumulátor felrobbanhat. Nézzen utána, hogy a helyi törvények tartalmaznak-e az ártalmatlanításra vonatkozó különleges rendelkezéseket.

2. Ne nyissa fel és ne vágja szét az akkumulátor(oka)t. A kifolyt elektrolit korrozív hatású, továbbá a szem és a bőr sérülését okozhatja. Lenyelése mérgezést okozhat.

3. Ne töltse az akkumulátort esőben vagy nedves helyen.

4. Ne töltse az akkumulátort kültéren.

5. Ne kezelje a töltöt, beleértve a töltöcsatlakozót, és a töltö kivezetéseit nedves kézzel.

Szerviz

1. Elektromos szerszámának szervizelését bizza eredeti pótalkatrészeket használó képzett javítószemélyzetre. Ezzel biztosítja hogy az elektromos szerszám biztonsága fennmarad.

2. Soha ne próbálja javítani a sérült akkumulátorokat. Az akkumulátorok javítását csak a gyártó és a hivatalos márkaszerviz végezheti.

ÖRIZZE MEG EZEKET AZ UTASÍTÁSOKAT.

⚠️ FIGYELMEZTETÉS: NE HAGYJA, hogy (a termék többszöri használatából eredő) kényelem és megszokás váltsa fel a termék biztonsági előírásainak szigorú betartását.

A HELYTELEN HASZNÁLAT és a használati útmutatóban szereplő biztonsági előírások megszegése súlyos személyi sérülésekhez vezethet.

ALKATRÉSZEK LEÍRÁSA

▶ Ábra3: 1. Kupak 2. Cső 3. Végfúvóka

ÖSSZESZERELÉS

A FIGYELMEZTETÉS: A gép összeszerelése vagy beállítása előtt állítsa le a motort, és távolítsa el az akkumulátort. Ellenkező esetben a ventilátorok mozoghatnak, ami sérülést okozhat.
⚠️FIGYELMEZTETÉS: A gép összeszerelése vagy beállítása során mindig tegye le a gépet. A gép álló helyzetben történő összeszerelése és beállítása súlyos sérüléseket okozhat.
⚠️ FIGYELMEZTETÉS: Minden esetben kövesse a „BIZTONSÁGI FIGYELMEZTETÉSEK” fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

A hosszabbítócső felszerelése

⚠VIGYÁZAT: Mindig ellenőrizze, hogy a tartozék csöve rögzítve van felszerelés után. A helytelen felszerelés azt okozhatja, hogy a tartozék kiesik a meghajtóegységböl, és személyi sérülést okoz.

Szerelje fel a hosszabbítócsövet a meghajtóegységre.

1. Távolítsa el a cső végéről a kupakot.
   ▶ Ábra4: 1. Cső 2. Kupak

MEGJEGYZÉS: Ne dobja el a kupakot, mert a kupak szükséges a tartozék tárolásához.

1. Fordítsa a kart a tartozék irányába.
   ▶ Ábra5: 1. Kar
2. Állítsa a rögzítőcsapot a meghajtóegységen lévő nyíl jelzéshez. Nyomja be a csövet, amíg a kioldógomb fel nem ugrik.

Gondoskodjon róla, hogy a pozicionáló vonal a meghajtóegységen lévő nyíl hegyénél legyen, a meghajtóegységen lévő nyíl jelzés és a csövön lévő nyíl jelzés pedig egymással szemben legyen.

▶ Ábra6: 1. Kioldógomb 2. Nyíl jelzés a meghajtóegységen 3. Csap 4. Pozícióvonal 5. Nyíl jelzés a csövön

1. Fordítsa a kart a meghajtóegység irányába.
   ▶ Ábra7: 1. Kar

Ügyeljen arra, hogy a kar felülete párhuzamos legyen a csővel.

MEGJEGYZÉS: Ne húzza meg a kart, ha a tartozék csöve nincs behelyezve. A kar ilyenkor ugyanis túlzott mértékben befeszítheti, és így károsíthatja a hajtótengely belépő részét.

A cső eltávolításához fordítsa a kart a tartozék irányába, majd húzza ki a csövet, miközben a kioldógombot lenyomva tartja.

▶ Ábra8: 1. Kioldógomb 2. Kar 3. Cső

A végfúvóka felszerelése

Illessze a fúvócsövön lévő kiemelkedést az adaptercsövön lévő vájatba, csatlakoztassa az adaptercsövet a fúvócsőhöz, majd fordítsa el az adaptercsövet, hogy a helyére kattanjon.

▶ Ábra9: 1. Háromszög jelzés 2. Adaptercső 3. Fúvócső

A végfúvóka eltávolításához kövesse a felszerelési eljárást fordított sorrendben.

MEGJEGYZÉS: A fúvóka hossza az ábrán látható módon változtatható meg.

▶ Ábra10

A lapos fúvóka vagy a hosszabbító fúvóka felszerelése

Opcionális kiegészítők

1. Távolítsa el a végfúvókát a tartozékról.
2. Csatlakoztassa a lapos fúvókát vagy a hosszabbító fúvókát a tartozékhoz, majd fordítsa el, hogy a helyére kattanjon.

▶ Ábra11: 1. Lapos fúvóka 2. Hosszabbító fúvóka 3. Tartozék

Az ereszkifúvó készlet felszerelése

Opcionális kiegészítők

1. Távolítsa el a végfúvókát, a hosszabbító fúvókát vagy a lapos fúvókát a tartozékról.
2. Lazítsa meg a kicsi tömlőbilincs csavarját, majd vezesse át a tömlőbilincset a tartozékon.

▶ Ábra12: 1. Csavar 2. Tömlőbilincs (kicsi) 3. Tartozék
3. Csatlakoztassa a hosszabbító csövet a tartozékhoz.

Igazítsa egymáshoz a hosszabbító csövön lévő vájatot és a tartozékon lévő kiemelkedést, majd csúsztassa a hosszabbító csövet a vájat mentén úgy, hogy a háromszög jelzések egymással szembe kerüljenek.

▶ Ábra13: 1. Hosszabbító cső 2. Tartozék

1. Helyezze a tömlöbilincset a vájatba az ábrázolt módon, és húzza meg a csavart.
   ▶ Ábra14: 1. Csavar 2. Tömlöbilincs
2. A munkavégzés magasságának megfelelően csatlakoztassa a többi hosszabbító csövet a már csatolt hosszabbító csöhöz.

VIGYÁZAT: Ha az ereszkifúvó készletet több-funkciós alapgéppel és fúvótartozékkal együtt használja, ne használjon három vagy több hosz-szabbító csövet. Az egyensúly elvesztését és ennek következtében sérülést okozhat.

1. Fordítsa a végfúvóka nyílását az ábrán látható módon.
   ▶ Ábra15

2. Csatlakoztassa a végfúvókát a hosszabbító cső-höz. Csatlakozáskor igazítsa egymáshoz a végfúvókán és a hosszabbító csövön lévő háromszög jelzést, majd nyomja a végfúvókát kattanásig. Ezután fordítsa a végfúvókát a munkájának megfelelő pozícióba.

▶ Ábra16: 1. Végfúvóka 2. Hosszabbító cső
3. Háromszög jelzés

A végfúvóka eltávolításakor igazítsa egymáshoz a végfúvókán és a hosszabbító csövön lévő háromszög jel-zést, majd húzza ki a hosszabbító csőből a végfúvókát.

▶ Ábra17: 1. Végfúvóka 2. Hosszabbító cső

1. Háromszög jelzés

MÜKÖDTETÉS

⚠️ FIGYELMEZTETÉS: Minden esetben kövesse a „BIZTONSÁGI FIGYELMEZTETÉSEK” fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.
⚠️ FIGYELMEZTETÉS: Használat előtt igazítsa az akasztó pozícióját és a vállhevedert az Önnek kényelmes pozícióba.

Fúvó használat

⚠ VIGYÁZAT: Ne helyezze a gépet a földre bekapcsolt állapotban. Homok vagy por kerülhet a szívónyílásba, és meghibásodást vagy személyi sérülést okozhat.

Tartsa szorosan a gépet mindkét kezével, és lassan körbeforgatva végezze a fúvást. Ha épület, nagy kö vagy jármű közelében végez fúvást, ne fordítsa feléjük a fúvókát. Ha egy sarokban végez műveletet, kezdje a sarokban, és mozogjon a nyílt terület felé.

Állítsa be a levegő sebességét a meghajtóegység kapcsológombjával a környezetnek vagy a használati körülményeknek megfelelően.

▶ Ábra18

Az ereszkifúvó készlet használata

⚠ VIGYÁZAT: Az ereszkifúvó készlet használatakor ne egy kézzel tartsa a lombkifúvót, hanem mindkét kézzel.

▶ Ábra19

⚠ VIGYÁZAT: Ne használja az ereszkifúvó készletet elektromos vezetékek közelében.

▶ Ábra20

⚠ VIGYÁZAT: Ne használja az ereszkifúvó készletet szeles napokon.

▶ Ábra21

VIGYÁZAT: Az ereszkifúvó készlet használata-kor tartsa a többi embert és az állatokat legalább 15 m távolságra a lombfúvótól.

▶ Ábra22

Tartsa egyenesen a lombfúvót a fogantyút megfogva. Helyezze a lombfúvó nyílását az ereszre, majd kapcsolja be a lombfúvót.

▶ Ábra23

Az UX01G-t használóknak

MEGJEGYZÉS: Amikor az ereszkifúvó készletet használja, ha az UX01G-t használja meghajtóegységként, és felszereli a BL4080F-t az UX01G-re, ne a meghajtóegység csomagjában található vállhevedert használja, hanem a lent látható ajánlott vállhevedert. Az ajánlott vállhevederért forduljon a Makita hivatalos szervizközpontjához.

A vállheveder felszerelése

VIGYÁZAT: Minden esetben használja a meghajtóegységre felszerelt vállhevedert. A szerszám használata előtt mindig állítsa be a vállheveder méretét, ezzel elkerülve a gyors kifáradást.
VIGYÁZAT: Használat előtt gondoskodjon róla, hogy a vállheveder megfelelően legyen rögzítve a meghajtóegység akasztójára.
A VIGYÁZAT: Használat előtt gondoskodjon róla, hogy a vállheveder csatja megfelelően be legyen csatolva.
VIGYÁZAT: Minden esetben használja a lent látható vállhevedert. Ne használjon más vállhevedert.

1. Vegye fel a vállhevedert, és csatolja be a csatot.

▶ Ábra24: 1. Csat

MEGJEGYZÉS: A vállheveder levételekor csatolja ki a csatot, és vegye le a vállhevedert.

1. Állítsa be a vállhevedert kényelmes munkahelyzetbe.
   ▶ Ábra25
2. Csatolja a vállheveder akasztóját a meghajtóegység akasztókapcsára.
   ▶ Ábra26: 1. Akasztó 2. Akasztókapocs

A vállheveder gyorskioldó mechanizmussal rendelkezik. A vállheveder kioldásához egyszerűen nyomja össze a csat oldalait.

▶ Ábra27: 1. Csat

KARBANTARTÁS

⚠️ FIGYELMEZTETÉS: A gép átvizsgálása vagy karbantartása előtt állítsa le a motort, és távolítsa el az akkumulátort. Ellenkező esetben a ventilátorok mozoghatnak, ami súlyos sérülést okozhat.
⚠️ FIGYELMEZTETÉS: A gép vizsgálata vagy karbantartása során mindig tegye azt le. A gép álló helyzetben történő összeszerelése és beállítása súlyos sérüléseket okozhat.
⚠️ FIGYELMEZTETÉS: Minden esetben kövesse a „BIZTONSÁGI FIGYELMEZTETÉSEK” fejezetben, illetve a meghajtóegység használati útmutatójában ismertetett figyelmeztetéseket és óvintézkedéseket.

MEGJEGYZÉS: Soha ne használjon gázolajt, benzint, hígítót, alkoholt vagy hasonló anyagokat. Ezek elszíneződést, alakvesztést vagy repedést okozhatnak.

A termék BIZTONSÁGÁNAK és

MEGBÍZHATÓSÁGÁNAK fenntartása érdekében a javításokat és más karbantartásokat vagy beállításokat a Makita hivatalos vagy gyári szervizközpontjában kell elvégezni, mindig csak Makita cserealkatrészeket használva.

A gép tisztítása

A gépről egy száraz, vagy egy szappanos vízbe mártott és kicsavart ruhával törölje le a port.

▶ Ábra28

Távolítsa el a tartozék hátulján lévő szívónyílásból a port vagy piszkot.

▶ Ábra29: 1. Szívónyílás

Általános ellenőrzés

Vizsgálja meg, vannak-e sérült alkatrészek. Amennyiben cserére van szükség, vegye fel a kapcsolatot hivatalos márkaszervizünkkel.

A mozgó alkatrészek kenése

MEGJEGYZÉS: Kövesse a zsírozásra vonatkozó gyakorisági és mennyiségi utasításokat. A nem elegendő zsírozás a mozgó alkatrészek sérülését okozhatja.

Hajtótengely:

Tegyen bele kenőzsírt (Makita N No.2 vagy azzal egyenértékű kenőzsírt) minden 30 órányi használat után.

▶ Ábra30

MEGJEGYZÉS: Eredeti Makita kenőzsír a helyi Makita forgalmazótól szerezhető be.

Tárolás

Ha a tartozékot a meghajtóegységtől külön tárolja, mindig helyezze fel a sapkát a cső végére.

▶ Ábra31

Az ellenőrzések és karbantartások gyakorisága

Üzemórák Használat előtt Naponta (10 óra) 30 óra
Teljes egység Szemrevételezésel keressen sérültalkatrészeket		√	-	-
Hajtótengely Töltse fel kenőanyaggal --				√
Meghajtóegység Tekintse meg	a meghajtóegység használati útmutatóját

HIBAELHÁRÍTÁS

Mielött a szervizhez fordulna, először végezzen saját maga is átvizsgálást. Ha olyan problémát talál, amire a kézi-könyv nem tartalmaz magyarázatot, ne próbálja meg szétszerelni a gépet. Ehelyett kérjen tanácsot a Makita hivata-los szervizközpontjától, és javításhoz mindig Makita cserealkatrészeket használjon.

Rendellenesség Lehetséges ok (meghibásodás) Megoldás
A motor nem indul be.	- Tekintse meg a meghajtóegység használati útmutatóját.
A motor rövid időn belül leáll. - Tekintse meg a meghajtóegység használati útmutatóját.
A motor fordulatszáma nem növelhető.	- Tekintse meg a meghajtóegység használati útmutatóját.
A ventilátorok nem forognak.⇒ Haladéktalanul állítsa le a motort.	A meghajtóegység és a tartozék csövei nincsenek megfelelően csatlakoztatva.
	Hibás meghajtórendszer Javítás céljából lépjen kapcsolatba a hivatalos szervizközponttal.
A meghajtóegység rendellenesen rezeg.⇒ Haladéktalanul állítsa le a motort.	Hibás meghajtórendszer Javítás céljából lépjen kapcsolatba a hivatalos szervizközponttal.
A ventilátorok tovább forognak akkor is, ha elengedik a kapcsológombot.⇒ Haladéktalanul állítsa le a motort.	A meghajtóegység nem működik megfelelően. Javítás céljából lépjen kapcsolatba a hivatalos szervizközponttal.

OPCIONÁLIS KIEGÉSZÍTŐK

⚠ VIGYÁZAT: Ezen kiegészítőket és tartozékokat javasoljuk a kézikönyvben ismertetett Makita géphez. Bármilyen más kiegészítő vagy tartozék használata a személyi sérülés kockázatával jár. A kiegészítőt vagy tartozékot csak rendeltetésszerűen használja.

Ha bármilyen segítségre vagy további információkra van szüksége ezekkel a tartozékokkal kapcsolatban, keresse fel a helyi Makita Szervizközpontot.

• Hosszabbító fúvóka
- Lapos fúvóka
• Ereszkifúvó készlet
• Eredeti Makita akkumulátor és töltő

MEGJEGYZÉS: A listában felsorolt alkatrészek egy része a termékhez mellékelt standard tartozék lehet. Ezek országonként eltérőek lehetnek.

TECHNICKÉ ŠPECIFIKÁCIE
