UB402MP - Аксесоар за духалка MAKITA - Безплатно ръководство за потребителя

Тип продукт	Аксесоар за духалка
Марка	Makita
Модел	UB402MP
Обща дължина	760 mm
Нетно тегло	1,2 kg
Въздушен обем	0 – 6,2 m³/min
Скорост на въздуха (средна)	0 – 39,1 m/s
Скорост на въздуха (макс.)	0 – 47,4 m/s
Съвместими моторизирани агрегати	DUX60, DUX18, UX01G (безжични многофункционални двигатели)
Захранване	Чрез моторизирания агрегат (Li-ion батерия Makita)
Предназначение	Издухване на прах и отломки
Крайна дюза	Включена, с възможност за регулиране на дължината
Допълнителни аксесоари	Удължител за дюза, плоска дюза, комплект дюза за улук
Закрепване	Чрез лост за затягане на моторизирания агрегат
Транспортен ремък	Използвайте предоставения ремък (освен UX01G с BL4080F)
Поддръжка	Почистване с влажна кърпа, смазване на оста на двигателя на всеки 30 часа
Безопасност	Защитни очила, защита на слуха, прилепнало облекло, безопасно разстояние 15 m
Стандарти	CE, EN 60335-1, EN 50636-2-100
Гаранция	Консултирайте се с ръководството на моторизирания агрегат

Често задавани въпроси - UB402MP MAKITA

С кои моторизирани агрегати мога да използвам аксесоара UB402MP?

Аксесоарът е одобрен за безжичните многофункционални двигатели DUX60, DUX18 и UX01G на Makita. Никога не го използвайте с неодобрен агрегат.

Как да закрепя маркуча на аксесоара към моторизирания инструмент?

Отстранете капачката, завъртете лоста към аксесоара, подравнете щифта със стрелката, вкарайте маркуча, докато бутонът за освобождаване излезе, след което завъртете лоста към моторизирания инструмент. Уверете се, че повърхността на лоста е успоредна на маркуча.

Как да инсталирам крайната дюза?

Подравнете издатината на тръбата на духалката с жлеба на крайната дюза, закрепете я и я завъртете, за да се заключи. За да я премахнете, изпълнете обратната процедура.

Какви допълнителни аксесоари са налични за UB402MP?

Можете да използвате удължител за дюза, плоска дюза или комплект дюза за улук (продава се отделно). Вижте ръководството за инсталиране.

Как да почистя и поддържам аксесоара?

Почиствайте с суха кърпа или кърпа, навлажнена със сапунена вода, добре изцедена. Не използвайте агресивни продукти. Смажете оста на двигателя с грес Makita №2 на всеки 30 часа работа.

Какви предпазни мерки за безопасност трябва да взема?

Носете защитни очила и защита на слуха. Дръжте хора и животни на разстояние над 15 m. Не носете широки дрехи. Изключвайте инструмента и изваждайте батерията преди всяка поддръжка.

Мога ли да използвам комплекта дюза за улук при ветровито време?

Не, не използвайте комплекта дюза за улук при ветровито време или близо до електрически проводници. Дръжте духалката с две ръце и отдалечете хората на повече от 15 m.

Какво да правя, ако двигателят не стартира или вентилаторите не се въртят?

Първо се консултирайте с ръководството на моторизирания агрегат. Ако вентилаторите не се въртят, спрете веднага двигателя и проверете връзката между инструмента и аксесоара. Ако проблемът продължава, свържете се с оторизиран сервизен център на Makita.

Как да съхранявам аксесоара, когато не го използвам?

Съхранявайте го на сухо място, недостъпно за деца. Ако го отделите от моторизирания инструмент, поставете капачката на края на маркуча за защита.

Каква е максималната скорост на въздуха на главата на духалката?

Максималната скорост на въздуха може да достигне 47,4 m/s (средно 39,1 m/s) в зависимост от използвания моторизиран агрегат. Въздушният обем е от 0 до 6,2 m³/min.

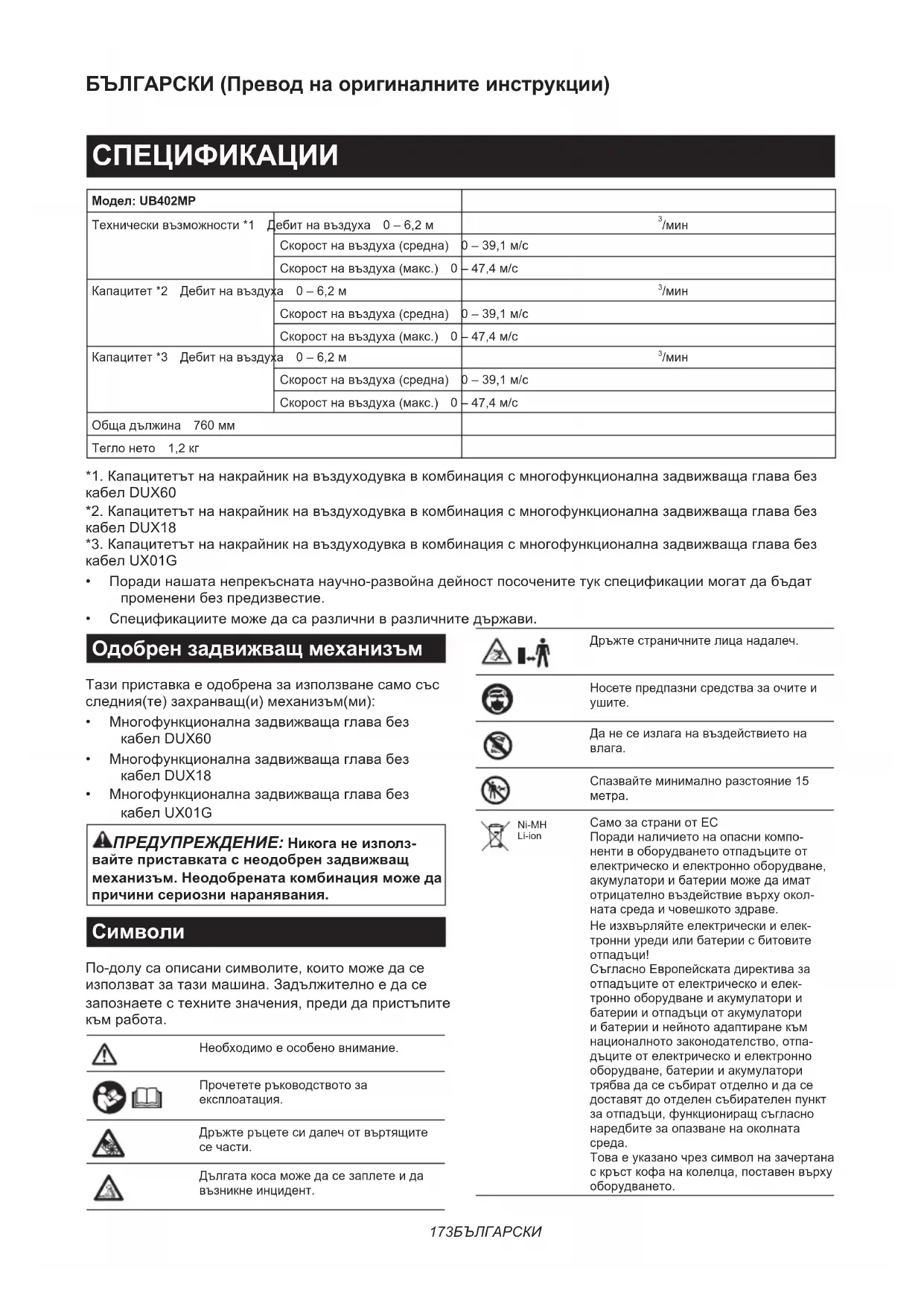

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UB402MP MAKITA

Модел: UB402MP
Технически възможности *1	Дебит на въздуха 0 – 6,2 м	^3 /мин
	Скорост на въздуха (средна)	0 – 39,1 м/с
	Скорост на въздуха (макс.) 0	– 47,4 м/с
Капацитет *2	Дебит на въздуха 0 – 6,2 м	^3 /мин
	Скорост на въздуха (средна)	0 – 39,1 м/с
	Скорост на въздуха (макс.) 0	– 47,4 м/с
Капацитет *3	Дебит на въздуха 0 – 6,2 м	^3 /мин
	Скорост на въздуха (средна)	0 – 39,1 м/с
	Скорост на въздуха (макс.) 0	– 47,4 м/с
Обща дължина 760 мм
Тегло нето 1,2 кг

*1. Капацитетът на накрайник на въздуходувка в комбинация с многофункционална задвижваща глава без кабел DUX60
*2. Капацитетът на накрайник на въздуходувка в комбинация с многофункционална задвижваща глава без кабел DUX18
*3. Капацитетът на накрайник на въздуходувка в комбинация с многофункционална задвижваща глава без кабел UX01G

- Поради нашата непрекъсната научно-развойна дейност посочените тук спецификации могат да бъдат променени без предизвестие.

- Спецификациите може да са различни в различните държави.

Одобрен задвижващ механизмъм

Тази приставка е одобрена за използване само със следния(те) захранващ(и) механизмъм(ми):

• Многофункционална задвижваща глава без кабел DUX60
• Многофункционална задвижваща глава без кабел DUX18
• Многофункционална задвижваща глава без кабел UX01G

⚠ПРЕДУПРЕЖДЕНИЕ: Никога не използ- вайте приставката с неодобрен задвижващ механизъм. Неодобрената комбинация може да причини сериозни наранявания.

Символи

По-долу са описани символите, които може да се използват за тази машина. Задължително е да се запознаете с техните значения, преди да пристъпите към работа.

Необходимо е особено внимание.

Прочетете ръководството за експлоатация.

Дръжте ръцете си далеч от въртящите се части.

Дългата коса може да се заплете и да възникне инцидент.

Дръжте страничните лица надалеч.

Носете предпазни средства за очите и ушите.

Да не се излага на въздействието на влага.

Поради наличието на опасни компоненти в оборудването отпадъците от електрическо и електронно оборудване, акумулатори и батерии може да имат отрицателно въздействие върху околната среда и човешкото здраве.

Не изхвърляйте електрически и електронни уреди или батерии с битовите отпадъци!

Съгласно Европейската директива за отпадъците от електрическо и електронно оборудване и акумулатори и батерии и отпадъци от акумулатори и батерии и нейното адаптиране към националното законодателство, отпадъците от електрическо и електронно оборудване, батерии и акумулатори трябва да се събират отделно и да се доставят до отделен събирателен пункт за отпадъци, функциониращ съгласно наредбите за опазване на околната среда.

Това е указано чрез символ на за чертана с кръст кофа на колелца, поставен върху оборудването.

Предназначение

Тази приставка е предназначена единствено за издухване на прах, заедно с одобрен задвижващ механизъм. Никога не използвайте приставката за други цели. Неправилното използване на приставката може да доведе до сериозни наранявания.

ЕО декларация за съответствие

Само за европейските страни

В качеството си на производители: ние, Makita Europe N.V., търговски адрес: Jan-Baptist Vinkstraat 2 3070 Kortenberg БЕЛГИЯ. Упълномощаваме

Hiroshi Tsujimura да състави техническата документация и декларираме на своя лична отговорност, че продуктът(ите);

Обозначение: Накрайник на въздуходувка.

Отговаря на всички приложими клаузи на 2006/42/

EO, също и на всички приложими клаузи на следващите Директиви на EO/EC: 2000/14/EO и са произведени в съответствие със следните хармонизирани

стандарти: EN 60335-1:2012+A11:2014+A13:2017+A

1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Място и дата на декларацията: Kortenberg, Белгия. 31.10.2022

Отговорно лице: Hiroshi Tsujimura, директор – Makita Europe N.V.

ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

Инструкции за безопасност за въздуходувката

⚠ PREDУПРЕЖДЕНИЕ: Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени заедно с тази машина, както и ръководството за експлоатация на задвижващия механизмъм, преди да я използвате. При неспазване на изброените по-долу инструкции може да възникнат електрически удар, пожар и/или сериозно нараняване на оператора и/или на странични лица.

Запазете всички предупреждения и инструкции за справка в бъдеще.

Термините „механична четка/механична метла“ и „машина“ в предупрежденията и мерките за безопасност се отнасят за комбинацията на приспособлението и захранващия блок.

Обучение

1. Прочетете инструкциите внимателно. Запознайте се с органите за управление и правилата за правилна експлоатация на въздуходувката.
2. Никога не допускайте деца, хора с намалени физически, сетивни или умствени способности или без нужния опит и познания, както и хора, незапознати с тези инструкции за работа, да работят с въздуходувката. Местните закони може да предвиждат ограничения за възрастта на оператора.
3. Никога не работете с въздуходувката в близост до хора, особено деца, или домашни любимци.
4. Не забравяйте, че операторът/потребителят носи отговорност за инциденти или опасни ситуации с други лица или тяхната собственост.

Подготовка

1. Винаги носете масивни обувки и дълги пан- талони, когато работите с въздуходувката.
2. Не носете широки дрехи или бижута, които могат да бъдат захванати във входния отвор за въздух. Пазете дългите коси далече от входните отвори за въздух.
3. Когато използвате електрически инструменти, винаги носете защитни очила, за да предпазите очите си от нараняване. Очилата трябва да съответстват на ANSI Z87.1 в САЩ, EN 166 в Европа или AS/NZS 1336 в Австралия/Нова Зеландия. Освен това, в Австралия/Нова Зеландия има законово изискване за носене на маска за защита на лицето.

Работодателят е длъжен да наложи използването на подходящи предпазни средства от операторите на инструментите и всички лица, намиращи се непосредствено в работната зона.

1. За да се предотврати раздразване, предиз- викано от праха, се препоръчва да се носи маска за лице.

2. При работа с машината винаги носете неплъзгаци се и защитни обувки. Нехлъзгащите се затворени защитни ботуши и обувки намаляват риска от нараняване.

3. Носете средства за защита на слуха, такива като антифони. Излагането на въздействието на шум може да доведе до загуба на слуха.

Работа

1. Освободете района от деца, странични лица и домашни любимци. Дръжте всички деца, странични лица и домашни любимци на разстояние с радиус от най-малко 15 м; извън зоната от 15 м все още има риск от нараняване от изхвърчащи предмети. Страничните лица трябва да бъдат насърчавани да носят предпазни средства за очите. Ако към вас се приближава някой, спрете машината.

▶ Фиг.1

1. Изключете въздуходувката и извадете акумулаторната батерия, уверете се, че всички движещи се части са напълно неподвижни

• винаги когато оставяте въздуходувката.
- преди почистване на задръствания.
- преди проверка, почистване или работа по въздуходувката.
- ако въздуходувката започне да вибрира необичайно.

1. Работете с въздуходувката само на дневна светлина или на добро изкуствено осветление.
2. Не се пресягайте, стъпвайте здраво и пазете равновесие през цялото време.
3. Винаги стъпвайте стабилно, когато сте на наклон.
4. Ходете, никога не тичайте.
5. Поддържайте всички входни отвори за охлаждащ въздух без замърсявания.
6. Никога не издухвайте замърсяванията по посока на околните.
7. Работете с въздуходувката в препоръчвана позиция и върху твърда повърхност.
8. Не работете с въздуходувката на високо.
9. Когато използвате въздуходувката, никога не насочвайте накрайника към човек, намиращ се в близост.

10. Никога не запушвайте смукателния отвор и/или отвора за издухване.

11. Когато работите в запрашена зона, внимавайте да не запушите смукателния отвор или отвора за издухване с прах или замърсявания.

12. Не използвайте накрайници, които не са предоставени от Makita.

13. Не използвайте въздуходувката за надуване на топки, гумена лодка или подобни предмети.

14. Не работете с въздуходувката в близост до прозорци и подобни.

15. Препоръчва се с въздуходувката да се работи само в подходящата част от дено-ноцието – не рано сутрин или късно през нощта, когато няма да пречи на другите хора.
16. Препоръчва се преди издухването да се използват гребла и метли, за да се освободят замърсяванията.

17. Преди да използвате въздуходувката на прашни повърхности, леко ги намокрете с вода или използвайте пулверизатор с вода, ако е необходимо.

18. Регулирайте дължината на накрайника така, че въздушният поток да бъде близо до повърхността.

19. Ако въздуходувката се удари в чужди предмети или започне да издава необичаен шум или вибрира, веднага изключете въздуходувката, за да я спрете. Извадете акумулаторната батерия и проверете въздуходувката за наличие на повреди, преди да я включите отново и да работите с нея. Ако въздуходувката е повредена, обърнете се към упълномощените сервисни центрове на Makita за ремонт.
20. Не поставяйте пръстите си или други предмети в смукателния отвор или в отвора за издухване.
21. Не допускайте случайно стартиране. Уверете се, че превключвателят е в изключено положение, преди да поставите акумулаторната батерия, когато вземате или носите въздуходувката. Носенето на въздуходувката, докато пръстът Ви е върху превключвателя, или включването на захранването на въздуходувката, когато превключвателят е задействан, е предпоставка за нещастни случаи.
22. Никога не издухвайте опасни материали, като гвоздеи, парчета стъкло или остри предмети.
23. Не работе с въздуходувката в близост до леснозапалими материали.
24. Избягвайте да работите с въздуходувката продължително време при ниски температури.
25. Преди сглобяване или регулиране на машината изключете двигателя и извадете акумулаторната батерия.
26. Сложете си личните предпазни средства, преди да включите двигателя.
27. Преди да включите двигателя, прегледайте машината за повреди, разхлабени винтове/гайки или неправилно сглобяване. Проверете дали всички лостчета и ключове за управление се задействат лесно. Почистете и подсушете ръкохватките.
28. Не се опитвайте да стартирате двигателя, ако машината е повредена или не е напълно сглобена.
29. Регулирайте раменния ремък и ръкохват-ката, така че да съответстват на размера на тялото на оператора.
30. По време на работа използвайте раменния ремък. Дръжте здраво машината от дясната си страна.

▶ Фиг.2

1. Дръжте предната дръжка с лявата си ръка, а задната ръкохватка с дясната, независимо дали сте десничар или левичар. Увийте пръстите и палците около дръжките.

2. Никога не се опитвайте да работите с машината с една ръка. Загубата на контрол може да доведе до сериозно или фатално нараняване. За да намалите опасността от наранявания, пазете ръцете и краката си от четките или барабаните за почистване.

3. Ако машината бъде ударена силно или падне, проверете състоянието й, преди да продължите работа. Проверете органите за управление и предпазните приспособления за неправилно функциониране. Ако има повреда или съмнения за повреда, обърнете се към нашия упълномощен сервизен център за проверка и ремонт.

4. За да си осигурите правилно използване на задвижващия механизмъм, спазвайте ръко-водството за експлоатацията му.
5. Направете справка в ръководството за експлоатация на задвижващия механизъм относно включването и управлението на машината.
6. По време на работа никога не стойте върху нестабилна или хлъзгава повърхност, а също и върху наклон. През студения сезон внимавайте за наличие на лед и сняг и винаги си осигурявайте стабилно стъпване.
7. Не използвайте машината в лошо време с ограничена видимост. В противен случай това може да доведе до падане или неправилна работа поради намалена видимост.
8. Не използвайте машината, когато има риск от светкавици.

Транспортиране

1. Спрете двигателя при транспортиране. В противен случай неволно стартиране може да причини нараняване.

Вибрации

1. Излагането на силни вибрации уврежда кръвоносните съдове или нервната система на оператора и води до следните симптоми на пръстите, ръцете и китките: „Заспиване“ (изтръпване), мравучкане, болка, усещане за боцкане, изменение в цвета на кожата или на кожата. Ако се появи някой от тези симптоми, обърнете се към лекар. За да намалите опасността от „вибрационна болест“, пазете ръцете си топли по време на работа и дръжте правилно машината и приставките.

Техническа поддръжка и съхранение

1. За да сте сигурни, че въздуходувката е в добро работно състояние, поддържайте всички гайки, болтове и винтове здраво затегнати.
2. Ако частите са износени или повредени, заменете ги с части, предоставени от Makita.
3. Съхранявайте въздуходувката на сухо място, недостъпно за деца.
4. Когато спирате въздуходувката, за да извършите проверка, обслужване, съхранение или да смените принадлежност, изключвайте я и се уверявайте, че всички движещи се части са спрели напълно, след което изваждайте акумулаторната батерия. Преди да работите по въздуходувката, оставете я да се охлади. Извършвайте грижливо техническата поддръжка на въздуходувката и я пазете чиста.

5. Винаги оставяйте въздуходувката да се охлади, преди да я приберете.

6. Не излагайте въздуходувката на дъжд. Съхранявайте въздуходувката на закрито.

7. Когато повдигате въздуходувката, не забравяйте да сгънете коленете си и внимавайте да не нараните гърба си.
8. Винаги почиствайте праха и мръсотията от оборудването. Не използвайте бензин, бензол, разредител, спирт и други подобни. Това може да причини обезцветяване, деформация или пукнатини в пластмасовите части.
9. Не предприемайте поддръжка или ремонт, които не са описани в настоящия наръчник или в ръководството за експлоатация на задвижващия механизмъм. За такива дейности се обръщайте към нашия оторизиран сервисен център.
10. Следвайте инструкциите за смазване и смяна на принадлежности.
11. Винаги използвайте само оригинални резервни части и принадлежности. Ако се ползват части и принадлежности от трети страни, може да се предизвика повреда на оборудването, повреждане на имущество и/или сериозно нараняване.
12. Обърнете се към нашия оторизиран сер- визен център за редовни проверки и под- дръжка на машината.
13. Преди прибиране на машината извършете пълно почистване и поддръжка. Извадете акумулаторната батерия.
14. Не натискайте прекалено силно оборудването, напр. към стена. В противен случай то може да падне неочаквано и това да доведе до нараняване.

Ползване и грижа за акумулаторните батерии

1. Презареждайте само със зарядното устройство, което е посочено от производителя. Зарядно устройство, което е подходящо за едни акумулаторни батерии, може да създаде риск от пожар, ако се използва с други акумулаторни батерии.
2. Използвайте електрическите инструменти само с акумулаторни батерии, конкретно предназначени за тях. Използването на други акумулаторни батерии може да създаде риск от нараняване и пожар.
3. Когато акумулаторните батерии не се използват, ги дръжте далече от други метални предмети като кламери, монети, ключове, пирони, винтове или други дребни такива, които могат да дадат накъсо изводите им. Закъсяването на изводите на акумулаторна батерия може да предизвика изгаряния или пожар.
4. При грубо манипулиране е възможно изхвърляне на течност от батериите; избягвайте контакт с тях. При случайно докосване изплакнете с вода. Ако течност попадне в очите, потърсете допълнително и медицинска помощ. Изхвърлената от батерията течност може да предизвика възпаления или изгаряния.

5. Не използвайте батерията или инструмента, който е повреден или променен. Повредените или променените батерии могат да проявяват непредвидимо поведение, което може да доведе до пожар, експлозия или опасност от нараняване.

6. Не излагайте батерията или инструмента на огън или прекомерна температура. Излагането на огън или температура над 130°C може да доведе до експлозия.

7. Спазвайте всички инструкции за зареждане и не зареждайте батерията или инструмента извън диапазона на температура, посочен в инструкциите. Неправилното зареждане или при температура извън посочения диапазон може да доведе до повреда на батерията и да повиши опасността от пожар.

Безопасност при работа с електрически ток и акумулаторната батерия

1. Не изхвърляйте акумулаторната(ите) бате- рия(и) в огън. Клетките на батерията могат да експлодират. Проверете местните разпо- редби за евентуални специални инструкции за унищожаване.
2. Не отваряйте или повреждайте акумулаторната батерия(и). Изтичащият електролит има разяждащо действие и може да увреди очите или кожата. Може да бъде токсичен при поглъщане.
3. Не зареждайте батерията под дъжд или на влажни места.
4. Не зареждайте акумулаторната батерия на открито.
5. Не хвашайте зарядното устройство, включително щепсела и изводите му, с мокри ръце.

Сервизно обслужване

1. Дайте вашия електрически инструмент за сервизно обслужване от квалифициран техник, който ползва само оригинални резервни части. Така ще осигурите поддържането на безопасността на електрически инструмент.
2. Никога не обслужвайте повредени бате- рии. Обслужването на батерии трябва да се извършва само от производителя или упълно- мощени фирми за обслужване.

ЗАПАЗЕТЕ НАСТОЯЩИТЕ ИНСТРУКЦИИ.

⚠ПРЕДУПРЕЖДЕНИЕ: НЕ позволявайте комфорта от познаването на продукта (при- добит при дългата му употреба) да замени стриктното спазване на правилата за безопас- ност за въпросния продукт.

НЕПРАВИЛНАТА УПОТРЕБА и неспазването на правилата за безопасност, посочени в настоящото ръководство за експлоатация, може да доведе до тежки наранявания.

ОПИСАНИЕ НА ЧАСТИТЕ

▶ Фиг.3: 1. Капачка 2. Тръба 3. Накрайник

СГЛОБЯВАНЕ

⚠ПРЕДУПРЕЖДЕНИЕ: Преди сглобяване или регулиране на оборудването изключете мотора и извадете акумулаторната батерия. В противен случай вентилаторите може да се задвижат и да причинят нараняване.
ПРЕДУПРЕЖДЕНИЕ: При сглобяване или регулиране на оборудването винаги го поставяйте на земята. Сглобяването или регулирането на оборудването в изправено положение може да доведе до сериозно нараняване.
⚠ PREDУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизмъм.

Монтиране на тръбата за приставка

⚠️ ВНИМАНИЕ: Винаги проверявайте закрепването на тръбата за приставката след монтажа. Неправилният монтаж може да доведе до падане на приставката от задвижващия механизъм и да предизвика нараняване.

Монтирайте тръбата за приставка към инструмента.

1. Свалете капачката от края на тръбата.

▶ Фиг.4: 1. Тръба 2. Капачка

БЕЛЕЖКА: Не изхвърляйте капачката, тъй като тя ще е необходима при прибране на приставката.

1. Завъртете лоста към приставката.
   ▶ Фиг.5: 1. Лост
2. Изравнете щифта със стрелката на задвижващия механизъм. Вмъквайте тръбата, докато бутонът за освобождаване изскочи.

Уверете се, че линията за позициониране е върху върха на стрелката на задвижващия механизмъм, а стрелката на задвижващия механизмъм и стрелката на тръбата са обърнати една към друга.

▶ Фиг.6: 1. Освобождаващ бутон 2. Стрелка на задвижващия механизмъм 3. Щифт 4. Линия на позициониране 5. Стрелка на тръбата

1. Завъртете лоста към задвижващия механизмъм.

▶ Фиг.7: 1. Лост

Уверете се, че повърхността на лоста е паралелна на тръбата.

БЕЛЕЖКА: Не затягайте лоста, без да сте поставили тръбата за приставката. В противен случай лостът може да затегне прекалено много входа на задвижващия вал и да го повреди.

За да свалите тръбата, завъртете лоста към приставката и издърпайте тръбата навън, като натискате надолу бутона за освобождаване.

▶ Фиг.8: 1. Освобождаващ бутон 2. Лост 3. Тръба

Монтиране на накрайника

Изравнете изпъкналостта на тръбата на въздуходувката с жлеба на накрайника, след това прикрепете накрайника към тръбата на въздуходувката и след това завъртете накрайника, за да се заключи на мястото си.

▶ Фиг.9: 1. Триъгълен знак 2. Накрайник 3. Тръба на въздуходувката

За да отстраните накрайника, изпълнете процедурата по монтиране в обратен ред.

ЗАБЕЛЕЖКА: Дължината на дюзата може да се променя чрез движение, както е показано на фигурата.

▶ Фиг.10

Поставяне на плоския или удължителния накрайник

Допълнителна принадлежност

1. Извадете накрайника от приставката.
2. Прикрепете плоския или удължителния накрайник към приставката и след това го завъртете, за да го заключите на мястото му.

▶ Фиг.11: 1. Плосък накрайник 2. Удължителен накрайник 3. Приставка

Монтиране на комплекта накрайници за улуци

Допълнителна принадлежност

1. Извадете накрайника, удължителния или плоския накрайник от приставката.
2. Разхлабете винта на малката скоба за маркуч и я прекарайте през приставката.

▶ Фиг.12: 1. Винт 2. Скоба за маркуч (малка)

1. Приставка

2. Свържете удължителната тръба към приставката.

Подравнете жлеба на удължителната тръба с изда- дената част на приставката и след това плъзнете удължителната тръба по нейния жлеб така, че триъ- гълните знаци да сочат един към друг.

▶ Фиг.13: 1. Удължителна тръба 2. Приставка

1. Поставете скобите за маркуч върху жлеба, както е показано на изображението, и затегнете винта.

1. В зависимост от работната височина свържете останалите удължителни тръби към вече монтира- ната удължителна тръба.

⚠️ВНИМАНИЕ: Когато използвате комплекта накрайници за улуци заедно с мултифункционална задвижваща глава и накрайник на въздуходувка, не използвайте три или повече удължителни тръби. Това може да причини дисбаланс и да доведе до нараняване.

1. Завъртете изходния отвор на накрайника, както е показано на фигурата.

▶ Фиг.15

1. Свържете накрайника към удължителната тръба. По време на свързването подравнете триъгълната маркировка на накрайника и удължителната тръба и след това натиснете накрайника така, че да щракне. След това завъртете накрайника в позиция, подходяща за вашата работа.

▶ Фиг.16: 1. Накрайник 2. Удължителна тръба

1. Триъгълен знак

Когато сваляте накрайника, подравнете триъгълните маркировки на накрайника и удължителната тръба и след това издърпайте накрайника от удължителната тръба.

▶ Фиг.17: 1. Накрайник 2. Удължителна тръба

1. Триъгълен знак

Експлоатация

АПРЕДУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизъм.

⚠️ ПРЕДУПРЕЖДЕНИЕ: Преди да започнете работа, регулирайте позицията на куката и раменния ремък, така че да ви е удобно.

Работа с въздуходувката

⚠️ ВНИМАНИЕ: Не поставяйте машината на земята, докато е включена. През смукателния отвор може да влязат пясък или прах и да причинят неизправност или нараняване.

Дръжте машината здраво с две ръце и извършвайте издухването, като я движите бавно. Когато извършвате издухване около сграда, голям камък или автомобил, насочвайте накрайника настрани от тях.

Когато работите в ъгъл, започнете от него и след това се преместете в широката зона.

Регулирайте скоростта на въздуха с помощта на пусковия прекъсвач на задвижващия механизъм в зависимост от околната среда или условията на използване.

▶ Фиг.18

Използване на комплекта накрайници за улуци

⚠️ ВНИМАНИЕ: Когато използвате комплекта накрайници за улуци, не дръжте въздуходувката с една, а с две ръце.

▶ Фиг.19

⚠️ ВНИМАНИЕ: Не използвайте комплекта накрайници за улуци в близост до електрически проводници.

▶ Фиг.20

⚠️ ВНИМАНИЕ: Не използвайте комплекта накрайници за улуци във ветровити дни.

▶ Фиг.21

⚠️ ВНИМАНИЕ: Когато използвате комплекта накрайници за улуци, други хора, както и животни трябва да стоят на разстояние над 15 м от въздуходувката.

▶ Фиг.22

Въздуходувката трябва да бъде изправена, като я държите за дръжката. Поставете изходния отвор на въздуходувката върху улука и след това включете въздуходувката.

▶ Фиг.23

За потребители на UX01G

БЕЛЕЖКА: Когато използвате комплекта накрайници за улуци, ако задвижващият механизъм е UX01G и монтирате BL4080F на UX01G, не използвайте ремъка за рамо, включен в опаковката на задвижващия механизмъм, а препоръчителния ремък за рамо, показан по-долу. За препоръчителния ремък за рамо се обърнете към упълномощените сервисни центрове на Makita.

Закрепване на ремъка за рамо

⚠️ВНИМАНИЕ: Когато използвате ремъка за рамо, винаги го прикрепвайте към задвижващия механизмъм. Преди започване на работа регулирайте ремъка за рамото в съответствие с височината на потребителя, за да се избегне умора.

АВНИМАНИЕ: Преди започване на работа се уверете, че ремъкът за рамо е правилно закрепен към приспособлението за окачване на задвижващия механизмъм.

⚠️ВНИМАНИЕ: Преди да пристъпите към работа, проверете дали катарамата на ремъка за рамо е затегната здраво.

⚠️ВНИМАНИЕ: Винаги използвайте ремъка за рамо, показан по-долу. Не използвайте други ремъци за рамо.

1. Поставете ремъка за рамо и закопчайте катарамата.

▶ Фиг.24: 1. Катарама

ЗАБЕЛЕЖКА: Когато отстранявате ремъка за рамо, отключете катарамата и отстранете ремъка за рамо.

1. Регулирайте ремъка за рамо до удобна за работа позиция.

▶ Фиг.25

1. Закачете куката на ремъка за рамо към приспособлението за окачване на задвижващия механизмъм.

▶ Фиг.26: 1. Кука 2. Окачалка

Ремъкът за рамо има функция за бързо освобождаване. Просто стиснете двете страни на катарамата, за да освободите раменния ремък.

▶ Фиг.27: 1. Катарама

ПОДДРЪЖКА

⚠ PREDУПРЕЖДЕНИЕ: Преди да проверите или да извършите техническа поддръжка на оборудването, изключете двигателя и извадете акумулаторната батерия. В противен случай вентилаторите може да се задвижат и да причинят сериозно нараняване.

⚠️ПРЕДУПРЕЖДЕНИЕ: Когато проверявате или извършвате техническо обслужване на оборудването, винаги го поставяйте на земята. Сглобяването или регулирането на оборудването в изправено положение може да доведе до сериозно нараняване.

⚠ PREDУПРЕЖДЕНИЕ: Следвайте предупрежденията и мерките за безопасност в главата „ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ“ и в ръководството за експлоатация на задвижващия механизмъм.

БЕЛЕЖКА: Не използвайте бензин, нафта, разредител, спирт и др. подобни. Това може да причини обезцветяване, деформация или пукнатини.

За да се поддържа БЕЗОПАСНОСТТА и НАДЕЖДНОСТТА на продукта, ремонтите, поддръжката или регулирането трябва да се извършват от упълномощен сервис или фабрични сервисни центрове на Makita, като винаги трябва да използвате резервни части от Makita.

Почистване на машината

Почиствайте машината, като избършете праха със суха кърпа или с кърпа, напоена с вода и миещ препарат и изстискана.

▶ Фиг.28

Отстранете праха или замърсяванията от смукателния отвор от задната страна на приставката.

▶ Фиг.29: 1. Смукателен отвор

Цялостна проверка

Проверявайте за повредени части. Обърнете се към нашия оторизиран сервисен център относно тяхната замяна.

Смазване на движещите се части

БЕЛЕЖКА: Спазвайте инструкциите за честотата на гресиране и за количеството грес. В противен случай, недостатъчното смазване може да повреди движещите се части.

Задвижващ мост:

Добавяйте грес (грес Makita N No.2 или еквивалентна) на всеки 30 часа работа.

▶ Фиг.30

ЗАБЕЛЕЖКА: Оригинална грес на Makita можете да закупите от Вашия местен търговски представител на Makita.

Съхранение

Когато съхранявате приставката отделно от задвижващия механизмъм, поставете капачката на края на тръбата.

▶ Фиг.31

Интервал на проверка и техническо обслужване

Работни часове Преди работа Ежедневно		(10	часа)	30 часа
Целият уред Проверете визуално за повредени части		√	–	–
Задвижващ мост Нанесете смазка – –				√
Захранващ блок Направете справка с ръководството за експлоатация на захранващия блок

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Преди да заявите ремонт, сами извършете проверка. Ако откриете проблем, който не е объяснен в ръководството, не се опитвайте да разглобявате машината. Вместо това го занесете в някой от оторизираните сервиси на Makita, които винаги използват за ремонтите резервни части от Makita.

Състояние на неизправност Възможно причина (неизправност) Мерки за отстраняване
Двигателят не стартира.	–	Направете справка с ръководството за експлоа-тация на захранващия блок.
Двигателят спира бързо.	–	Направете справка с ръководството за експлоа-тация на захранващия блок.
Оборотите на двигателя не се увеличивават.	– Направете справка с ръководството	за експлоа-тация на захранващия блок.
Вентилаторите не се въртят.⇒ Спрете двигателя незабавно.	Тръбите на задвижващия механизмъм и на приставката не са свързани правилно.	Свържете тръбите по правилен начин.
	Необичайна работа на задвижването	Свържете се с упълномощен сервизен център за ремонт.
Задвижващият механизъм вибрира необичайно.⇒ Спрете двигателя незабавно.	Необичайна работа на задвижването	Свържете се с упълномощен сервизен център за ремонт.
Вентилаторите продължават да се въртят дори след освобождаване на пусковия прекъсвач.⇒ Спрете двигателя незабавно.	Захранващият блок не работи правилно.	Свържете се с упълномощен сервизен център за ремонт.

⚠️ВНИМАНИЕ: Препоръчва се използването на тези аксесоари или приспособления с Вашата машина Makita, описана в настоящото ръководство. Използването на други аксесоари или приспособления може да доведе до опасност от телесни наранявания. Използвайте съответните аксесоар или приспособление само по предназначение.

Ако имате нужда от помощ за повече подробности относно тези аксесоари, се обърнете към местния сервизен център на Makita.

• Удължителен накрайник
• Плосък накрайник
• Комплект накрайници за улуци
• Оригинална акумулаторна батерия и зарядно устройство на Makita

ЗАБЕЛЕЖКА: Някои артикули от списъка може да са включени в комплекта на продукта като стандартни аксесоари. Те може да са различни в различните държави.

SPECIFIKACIJE
