UB402MP - Pūstuvo priedas MAKITA - Nemokama naudojimo instrukcija

Gaminio tipas	Pūstuvo priedas
Prekės ženklas	Makita
Modelis	UB402MP
Bendras ilgis	760 mm
Grynasis svoris	1,2 kg
Oro tūris	0 – 6,2 m³/min
Oro greitis (vidutinis)	0 – 39,1 m/s
Oro greitis (maks.)	0 – 47,4 m/s
Suderinami varikliniai blokai	DUX60, DUX18, UX01G (belaidžiai kelių funkcijų varikliai)
Maitinimas	Per variklinį bloką (Makita Li-ion akumuliatorius)
Planuojamas naudojimas	Dulkių ir šiukšlių pūtimas
Galinis antgalis	Įtrauktas, su galimybe reguliuoti ilgį
Pasirenkami priedai	Antgalio ilgintuvas, plokščias antgalis, latakų antgalio rinkinys
Tvirtinimas	Variklinio bloko fiksavimo svirtimi
Perdavimo diržas	Naudokite pateiktą diržą (išskyrus UX01G su BL4080F)
Priežiūra	Valymas drėgna šluoste, variklio ašies tepimas kas 30 val.
Sauga	Apsauginiai akiniai, klausos apsauga, prigludę drabužiai, saugus atstumas 15 m
Standartai	CE, EN 60335-1, EN 50636-2-100
Garantija	Žiūrėkite variklinio bloko vadovą

Dažnai užduodami klausimai - UB402MP MAKITA

Su kokiais varikliniais blokais galiu naudoti UB402MP priedą?

Priedas yra patvirtintas Makita belaidžiams kelių funkcijų varikliams DUX60, DUX18 ir UX01G. Niekada nenaudokite su nepatvirtintu bloku.

Kaip pritvirtinti priedo vamzdį prie variklinio įrankio?

Nuimkite dangtelį, pasukite svirtį link priedo, sulygiuokite kaištį su rodyklės žyme, įkiškite vamzdį, kol išlaisvinimo mygtukas išsikiš, tada pasukite svirtį link variklinio įrankio. Įsitikinkite, kad svirties paviršius yra lygiagretus vamzdžiui.

Kaip sumontuoti galinį antgalį?

Sulygiuokite išsikišusią pūstuvo vamzdžio dalį su galinio antgalio grioveliu, pritvirtinkite ir pasukite, kad užsifiksuotų. Norėdami nuimti, atlikite priešingą veiksmą.

Kokie pasirenkami priedai prieinami UB402MP?

Galite naudoti antgalio ilgintuvą, plokščią antgalį arba latakų antgalio rinkinį (parduodamas atskirai). Dėl montavimo žiūrėkite vadovą.

Kaip valyti ir prižiūrėti priedą?

Valykite sausa arba gerai išgręžta muiluoto vandens šluoste. Nenaudokite agresyvių medžiagų. Tepkite variklio ašį Makita N°2 tepalu kas 30 darbo valandų.

Kokios saugos priemonės turi būti imamos?

Dėvėkite apsauginius akinius ir klausos apsaugą. Laikykite žmones ir gyvūnus toliau nei 15 m. Nedėvėkite laisvų drabužių. Prieš bet kokią priežiūrą išjunkite įrankį ir išimkite akumuliatorių.

Ar galiu naudoti latakų antgalio rinkinį vėjuotu oru?

Ne, nenaudokite latakų antgalio rinkinio vėjuotu oru ar šalia elektros laidų. Laikykite pūstuvą abiem rankomis ir laikykite žmones toliau nei 15 m.

Ką daryti, jei variklis neužsiveda arba ventiliatoriai nesisuka?

Pirmiausia žiūrėkite variklinio bloko vadovą. Jei ventiliatoriai nesisuka, nedelsiant sustabdykite variklį ir patikrinkite ryšį tarp įrankio ir priedo. Jei problema išlieka, kreipkitės į įgaliotą Makita aptarnavimo centrą.

Kaip laikyti priedą, kai jis nenaudojamas?

Laikykite sausoje vietoje, vaikams nepasiekiamoje vietoje. Jei atskiriate nuo variklinio įrankio, uždėkite dangtelį ant vamzdžio galo, kad apsaugotumėte.

Koks yra maksimalus pūstuvo galvutės oro greitis?

Maksimalus oro greitis gali siekti 47,4 m/s (vidutiniškai 39,1 m/s) priklausomai nuo naudojamo variklinio bloko. Oro tūris yra nuo 0 iki 6,2 m³/min.

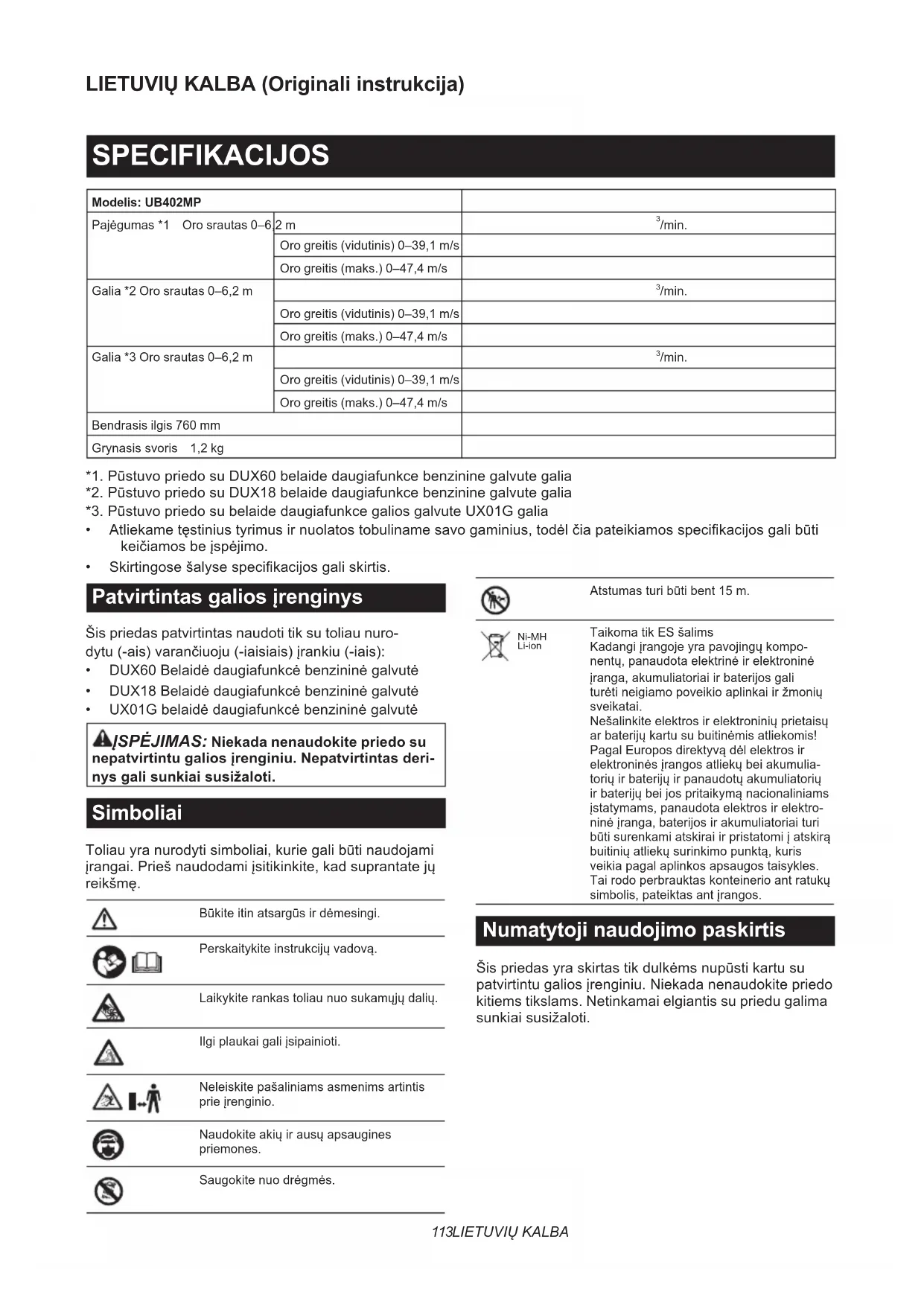

NAUDOJIMO INSTRUKCIJA UB402MP MAKITA

*1. Pūstuvo priedo su DUX60 belaide daugiafunkce benzinine galvute galia
*2. Pūstuvo priedo su DUX18 belaide daugiafunkce benzinine galvute galia
*3. Pūstuvo priedo su belaide daugiafunkce galios galvute UX01G galia
- Atliekame tęstinius tyrimus ir nuolatos tobuliname savo gaminius, todėl čia pateikiamos specifikacijos gali būti keičiamos be įspėjimo.
- Skirtingose šalyse specifikacijos gali skirtis.

Patvirtintas galios jrenginys

Šis priedas patvirtintas naudoti tik su toliau nurodytu (-ais) varančiuoju (-iaisiais) įrankiu (-iais):

• DUX60 Belaidé daugiafunkcè benzininé galvuté
• DUX18 Belaidé daugiafunkcè benzininè galvutè
• UX01G belaidè daugiafunkcè benzininè galvutè

⚠️JSPÉJIMAS: Niekada nenaudokite priedo su nepatvirtintu galios jrenginiu. Nepatvirtintas derinys gali sunkiai susižaloti.

Simboliai

Toliau yra nurodyti simboliai, kurie gali būti naudojami įrangai. Prieš naudodami įsitikinkite, kad suprantate jų reikšmę.

Būkite itin atsargūs ir dėmesingi.

Perskaitykite instrukciju vadovą.

Laikykite rankas toliau nuo sukamujų dalių.

Ilgi plaukai gali jsipainioti.

Neleiskite pašaliniams asmenims artintis prie jrenginio.

Naudokite akių ir ausų apsaugines priemones.

Saugokite nuo drègmès.

Atstumas turi būti bent 15 m.

Ni-MH Li-ion

Taikoma tik ES šalims

Kadangi įrangoje yra pavojingų komponentų, panaudota elektrinė ir elektroninė įranga, akumuliatoriai ir baterijos gali turėti neigiamo poveikio aplinkai ir žmonių sveikatai.

Nešalinkite elektros ir elektroninių prietaisų ar baterijų kartu su buitinėmis atliekomis! Pagal Europos direktyvą del elektros ir elektroninės įrangos atliekų bei akumuliatorių ir baterijų ir panaudotų akumuliatorių ir baterijų bei jos pritaikymą nacionaliniams įstatymams, panaudota elektros ir elektroninė įranga, baterijos ir akumuliatoriai turi būti surenkami atskirai ir pristatomi į atskirą buitinių atliekų surinkimo punktą, kuris veikia pagal aplinkos apsaugos taisykles. Tai rodo perbrauktas konteinerio ant ratukų simbolis, pateiktas ant įrangos.

Numatytoji naudojimo paskirtis

Šis priedas yra skirtas tik dulkėms nupūsti kartu su patvirtintu galios įrenginiu. Niekada nenaudokite priedo kitiems tikslams. Netinkamai elgiantis su priedu galima sunkiai susižaloti.

EB atitikties deklaracija

Tik Europos šalims

Mes, gamintojai: Makita Europe N.V., buveinės adresas: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIJA. Igaliojame Hiroshi Tsujimura parengti techninių duomenų bylą ir atsakingai tvirtiname, kad gaminys (-iai);

Žymėjimas: pūstuvo priedas. Tipo (-ų) žymėjimas: UB402MP.

Atitinka visas susijusias Direktyvos 2006/42/EB nuostatas, taip pat atitinkamas toliau nurodytu EB/ES direktyvų nuostatas: 2000/14/EB ir gaminami pagal tolesnius suderintus standartus: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Deklaracijos sudarymo vieta ir data: Kortenbergas, Belgija. 31.10.2022

Atsakingasis asmuo: Hiroshi Tsujimura, direktorius – „Makita Europe N.V.“

SAUGOS ĮSPĖJIMAI

Pūstuvo saugos instrukcijos

⚠️JSPĖJIMAS: Prieš naudojimą perskaitykite visus su šiuo įrenginiu pateiktus saugos įspė-jimus, instrukcijas, ilustracijas ir technines sąlygas, taip pat galios įrenginio naudojimo instrukciją. Nesilaikant visų toliau pateiktų instrukcijų, galima sukelti elektros smūgį, gaisrą ir (arba) operatorius ir (arba) pašaliniai gali patirti sunkų sužalojimą.

Išsaugokite visus įspėjimus ir instrukcijas, kad galėtumėte jas peržiūrėti ateityje.

Įspėjimuose ir atsargumo priemonėse terminai „elektrinis šepetys / elektrinis šlavimo įrenginys“ reiškia priedo ir galios įrenginio derinį.

Mokymas

1. Atidžiai perskaitykite šią instrukciją. Susipažinkite su valdikliais ir kaip tinkamai naudoti pūstuvą.
2. Niekada neleiskite, kad pūstuvą naudotų asmenys (įskaitant vaikus) su fizine, jutimine ar psichine negalia arba stokojantys patirties ir žinių, ar kurie nėra perskaitę šios instrukcijos, kaip naudoti pūstuvą. Pagal vietinius įstatymus operatoriaus amžius gali būti ribojamas.
3. Niekuomet nenaudokite pūstuvo, jei netoliese yra žmonių, ypač vaikų ar naminių gyvūnų.
4. Prisiminkite, kad operatorius yra atsakingas už nelaimingus atsitikimus ar pavojus, kilusius kitiems žmonėms, arba jų turtui padarytą žalą.

Pasiruošimas

1. Naudodami pūstuvą, visuomet avėkite tinkamą avalynę ir mūvėkite ilgas kelnes.
2. Nedėvėkite laisvų drabužių ar papuošalų, kuriuos galėtų įtraukti oro įtraukimo anga. Saugokitės, kad oro įtraukimo anga nejtrauktų ilgų plaukų.
3. Visada naudodami elektrinius įrankius užsidėkite apsauginius akinius, kad apsaugotumėte savo akis nuo sužalojimų. Akiniai turi atitikti ANSI Z87.1 reikalavimus JAV, EN 166 reikalavimus Europoje arba AS/NZS 1336 reikalavimus Australijoje / Naujojoje Zelandijoje. Australijoje / Naujojoje Zelandijoje taip pat teisiškai privaloma naudoti veido skydelį.

Darbdavys privalo užtikrinti, kad įrankio operatoriai ir kiti šalia jo darbo vietos esantys asmenys naudotų tinkamas apsaugos priemones.

1. Rekomenduojama dévēti veido kaukę, kad dulkės nedirgintų odos.

2. Naudodami šią mašiną, visada avėkite nesli-džią apsauginę avalynę. Neslidūs uždari batai sumažins pavojų susižaloti.

3. Užsidėkite ausų apsaugas, pvz., ausines. Dėl triukšmo galima prarasti klausą.

Naudojimas

1. Pasirūpinkite, kad aplink nebūtų vaikų, pašalinių ir gyvūnų augintinių. Visi vaikai, pašaliniai ir gyvūnai augintiniai turi laikytis bent 15 m atstumu. Vis dėlto tam tikras pavojus susižaloti lieka ir didesniu nei 15 m nuotoliu. Pašaliniams rekomenduojama dėvėti akių apsaugos priemones. Kai kas nors prisiartina, sustabdykite įrenginį.

▶ Pav.1

1. Išjunkite pūstuvą ir išimkite akumuliatoriaus kasetę. Įsitikinkite, kad visos judančios dalys visiškai sustojo:

2. bet kada baigę naudoti pūstuvą.

3. prieš pašalindami užstrigusias medžiagas.
4. prieš atlikdami pūstuvo patikra, valymą ir prieš pradėdami darba.

5. jeigu pūstuvas pradeda nejprastai vibruoti.

6. Pūstuvą naudokite tik dienos metu arba esant geram dirbtiniam apšvietimui.

7. Nesistenkite pasiekti toliau, nei galite, visuomet išlaikykite pusiausvyra ir tvirtai remkitės kojomis.

8. Dirbdami nuokalnėse, visada tvirtai stovėkite ant žemės.

9. Vaikščiokite, nebėgiokite.
10. Pasirūpinkite, kad visose vėsinimo oro įtraukimo angose nebūtų šiukšlių.
11. Niekada nepūskite šiukšlių netoli stovinčių asmenų kryptimi.
12. Pūstuvą naudokite rekomenduojamoje padėtyje ir stovėdami ant tvirto paviršiaus.
13. Nenaudokite pūstuvo stovėdami aukštai.
14. Naudodami pūstuvą, jokiu būdu nenukreipkite antgalio i netoliese esančius žmones.
15. Jokiu būdu neuždenkite įtraukimo angos ir (arba) pūstuvo išleidimo angos.
16. Kai dirbate dulkėtoje vietoje, būkite atsargūs, kad neužkimštumėte įsiurbimo angos dulkėmis arba nešvarumais.
17. Naudokite tik „Makita“ pateiktus antgalius.
18. Nenaudokite pūstuvo kamuoliams, gumi-nėms valtims ir kitiems panašiems daiktams pripūsti.
19. Nenaudokite pūstuvo prie atidaryto lango ir pan.
20. Pūstuvą rekomenduojama naudoti ne anksti ryte ir ne vėlai vakare, kai galite trukdyti kitiems žmonėms.
21. Prieš pradedant pūsti, rekomenduojama grėbliu ar šluota atlaisvinti prikibusias šiukšles.
22. Prieš pūsdami, šiek tiek sudrėkinkite paviršius (dulkėtomis sąlygomis) arba naudokite smulkiai purškiantį purkštuvą (jei reikia).
23. Pūstuvo purkštuko ilgį nustatykite taip, kad srautas būtų pučiamas netoli žemės paviršiaus.
24. Pūstuvui atsitrenkus i pašalinius daiktus, iš jo pradėjus sklisti nejprastam triukšmui arba jam pradėjus vibruoti, nedelsdami išjunkite pūstuvą, kad sustotų. Išimkite akumuliatoriaus kasetę ir, prieš paleisdami jį iš naujo ir vėl naudodami, patikrinkite, ar nėra pažeistas. Jei pūstuvas yra pažeistas, dėl remonto kreipkitės į „Makita“ įgaliotajį priežiūros centrą.
25. Nekiškite pirštų ar kokių nors kitų daiktų į įtraukimo angą arba pūstuvo išleidimo angą.
26. Pasirūpinkite, kad netyčia nejjungtumėte įrankio. Prieš įkišdami akumuliatoriaus kasetę, paimdami ar nešdami pūstuvą, visuomet patikrinkite, ar išjungtas jo jungiklis. Nešant pūstuvą uždėjus pirštą ant jo jungiklio arba jungiant pūstuvą i elektros tinklą, kai jo jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
27. Niekada nepūskite pavojingų medžiagų, pvz., vinių, stiklo duženų arba ašmenų.
28. Nenaudokite pūstuvo būdami netoli degiųjų medžiagų.
29. Nenaudokite pūstuvo ilgą laiką žemos temperatūros aplinkoje.

30. Prieš surinkdami arba reguliuodami jrenginj, išjunkite variklj ir nuimkite akumuliatoriaus kasetę.

31. Prieš paleisdami variklj, užsidėkite asmeninės apsaugos priemones.

32. Prieš paleisdami variklj, patikrinkite, ar jrenginys nesugadintas, ar néra atsilaisvinusių varžtu (veržlių) arba ar jis tinkamai surinktas. Patikrinkite, ar visos valdymo svirtys ir jungikliai veikia be sutrikimų. Nuvalykite ir išdžiovinkite rankenas.

33. Niekada nebandykite jjungti variklio, jeigu irenginys yra sugadintas arba nevisiškai surinktas.

34. Sureguliuokite perpetinį diržą ir rankeną, kad jie atitiktų naudotojo ūgį.

35. Dirbdami naudokite perpetės diržą. Tvirtai laikykite jrenginį dešinėje pusėje.

▶ Pav.2

1. Nepaisant to, ar esate dešiniarankis, ar kai- riarankis, kaire ranka laikykite už priekinės rankenos, o dešiniaja suimkite galinę ran- keną. Apsivykite pirštais ir nykščiais aplink rankenas.

2. Niekada nemėginkite įrenginio naudoti viena ranka. Jo nesuvaldžius galima sunkiai ar mirtinai susižaloti. Norėdami sumažinti sužalojimo įsipjovus pavojų, rankas ir kojas laikykite atokiau nuo šepečių arba šlavimo įrenginio būgnu.

3. Jei jrenginys patiria stipru smugj arba nukrenta, prieš dirbdami toliau patikrinkite jo buklę. Patikrinkite, ar tinkamai veikia valdymo elementai ir saugos įtaisai. Jei yra pažeidimų arba kyla abejonių, kreipkitės į mūsų įgaliotajį priežiūros centrą del patikrinimo ir remonto.

4. Laikykitės galios įrenginio naudojimo instrukcijos, kur nurodyta, kaip tinkamai jį naudoti.

5. Norėdami sužinoti, kaip paleisti ir valdyti įrenginį, skaitykite galios įrenginio naudojimo instrukciją.

6. Darbo metu niekada nestovėkite ant nestabilaus ar slidaus paviršiaus arba ant stataus šlaito. Šaltuoju metų laiku saugokitės ledo ir sniego bei visada užtikrinkite saugią kojų atramą.

7. Nenaudokite jrenginio prastu oru, kai ribotas matomumas. Priešingu atveju dėl prasto matomumo galite nukristi arba jrenginys gali imti netinkamai veikti.

8. Nenaudokite jrenginio, kai yra žaibo pavojus. Transportavimas

9. Veždami įrankį, išjunkite variklj. Kitaip atsitiktinai įsijungus įrankiui, galimi sužalojimai.

Vibracija

1. Per didelė vibracija pažeidžia operatoriaus kraujagysles arba nervų sistemą. Dėl vibracijos pirštuose, rankose ar riešuose atsiranda tokių simptomų: nejautrumas (nutirpimas), dilgčiojimas, skausmas, dūrimo pojūtis, odos spalvos ar odos pasikeitimas. Pajutę bet kurį iš šių simptomų, kreipkitės į gydytoją. Siekdami sumažinti pavojų susirgti „pirštų balimo liga“, dirbdami rankas laikykite šiltai ir tinkamai techniškai prižiūrėkite įrankį bei priedus.

Techninė priežiūra ir saugojimas

1. Visos veržlės, varžtai ir sraigtai turi būti tvirtai prisukti, kad būtų užtikrintos saugios pūstuvo darbo sąlygos.
2. Nusidėvėjusias arba pažeistas dalis pakeiskite „Makita“ pateiktomis dalimis.
3. Pūstuvą laikykite sausoje, vaikams nepasiekia-moje vietoje.
4. Norėdami sustabdyti pūstuvą, kad galėtumėte jį patikrinti, atlikti priežiūros darbus, padėti sandėliuoti arba pakeisti priedą, išjunkite pūstuvą ir įsitikinkite, kad visos judančios dalys visiškai sustojo, ir nuimkite akumuliatoriaus kasetę. Prieš atlikdami kokius nors veiksmus su pūstuvu, palaukite, kol jis atvės. Rūpeestingai prižiūrėkite pūstuvą ir rūpinkitės jo švara.
5. Prieš padėdami sandėliuoti, visada palaukite, kol pūstuvas atvės.
6. Nelaikykite pūstuvo lietuje. Pūstuvą laikykite patalpoje.
7. Kai pūstuvą keliate, sulenkite kelius ir kelkite atsargiai, kad nesusižalotumėte nugaros.
8. Visada nušluostykite nuo įrangos dulkes ir nešvarumus. Niekada to nedarykite naudodami gazoliną, benziną, tirpiklį, spiritą arba panašias medžiagas. Gali išblukti spalva, deformuotis arba įtrūkti plastikinės dalys.
9. Nebandykite atlikti jokių šiame buklete arba galios įrenginio naudojimo instrukcijoje neaprašytų techninės priežiūros arba remonto darbų. Dėl šių darbų atlikimo kreipkitės į mūsų įgaliotajį techninės priežiūros centrą.
10. Laikykitės instrukcijoje pateiktų nurodymų dėl tepimo ir priedų keitimo.
11. Visada naudokite tik originalias atsargines dalis ir priedus. Trečiųjų šalių tiekiamų dalių ar priedų naudojimas gali lemti įrangos gedimą, turto sugadinimą ir (arba) sunkų sužalojimą.
12. Kreipkitės į mūsų įgaliotajį techninės priežiūros centra, kad jis reguliariai tikrintų įrenginį ir atliktų jo techninę priežiūrą.
13. Prieš sandėliuodami įrenginį, atlikite visus jo valymo ir techninės priežiūros darbus. Nuimkite akumuliatoriaus kasetę.
14. Neatremkite įrangos prie ko nors, pavyzdžiui, sienos. Priešingu atveju jis gali staiga nukristi ir sužaloti.

Akumuliatorinio įrankio naudojimas ir priežiūra

1. Ikraukite naudodami tik gamintojo nurodyta ikroviklj. Ikroviklis, kuris tinka vienam akumuliatorių tipui ikrauti, gali kelti gaisro pavojų, jei bus naudojamas su kitų tipų akumuliatoriais.
2. Elektrinius įrankius naudokite tik su specialiai jiems skirtais akumuliatoriais. Naudojant bet kurį kitą akumuliatorių gali kilti sužeidimo ir gaisro pavojus.
3. Kai akumuliatorius néra naudojamas, laikykite jì toliau nuo kitų metalinių daiktų, pavyzdžiui, popieriaus sąvaržėlių, monetų, raktų, vinių, varžtų ir kitų mažų metalinių daiktų, dėl kurių gali kilti trumpasis jungimas tarp kontaktų.

Akumuliatorių kontaktų trumpasis jungimas gali būti nudegimų arba gaisro priežastimi.

1. Netinkamai naudojant iš akumuliatoriaus gali ištekėti skysčio. Venkite sąlyčio su juo. Jei sąlytis atsitiktinai įvyko, gausiai nuplaukite vandeniu. Jei skysčio pateko į akis, kreipkitės į gydytoja. Iš akumuliatoriaus išbėgęs skystis gali sudirginti arba nudeginti odą.
2. Nenaudokite sugadinto ar modifikuoto akumuliatoriaus arba įrankio. Sugadinti arba modifikuoti akumuliatoriai gali veikti nejprastai, todėl gali kilti gaisras, sprogimas arba sužalojimo rizika.
3. Saugokite akumuliatorių arba įrankį nuo ugnies ar pernelyg aukštos temperatūros. Dėl ugnies ar 130 °C viršijančios temperatūros gali kilti sprogimas.
4. Laikykitės visų įkrovimo nurodymų ir nekraukite akumuliatoriaus ar įrankio, kai temperatūra neatitinka nurodymuose pateikto temperatūros intervalo. Netinkamai įkraunant arba įkraunat esant kitam nei nustatytas temperatūros intervalui, gali būti sugadintas akumuliatorius ar padidėti gaisro rizika.

Elektros ir akumuliatoriaus sauga

1. Nemeskite akumuliatoriaus (-ių) i ugnį. Akumuliatoriaus elementas gali sprogti. Pasitikrinkite, ar vietiniai įstatymai nenurodo specialaus išmetimo būdo.
2. Neatidarykite ir neardykite akumuliatoriaus (-ių). Ištekėjęs elektrolitas yra èsdinančioji medžiaga, kuri gali pažeisti akis ar odą. Nurytas jis gali apnuodyti.
3. Nenaudokite akumuliatoriaus lyjant arba drégnose vietose.
4. Nekraukite akumuliatoriaus lauke.
5. Neimkite jkroviklio, jskaitant jkroviklio kištuką ir gnybtus, dręgnomis rankomis.

Techninė priežiūra

1. Tegu jūsų elektrinio įrankio techninę priežiūrą atlieka kvalifikuotas remonto meistras, naudodamas tik identiškas atsargines dalis. Tai užtikrina, kad elektrinis įrankis liks saugus naudoti.
2. Niekada neatlikite pažeistų akumuliatorių techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotieji techninės priežiūros paslaugų teikėjai.

SAUGOKITE ŠIAS INSTRUKCIJAS.

⚠️JSPÉJIMAS: NELEISKITE, kad patogumas ir gaminio pažinimas (jgyjamas pakartotinai naudo-jant) susilpnintų griežtą saugos taisyklių, taikytinų šiam gaminiui, laikymąsi.

Dėl NETINKAMO NAUDOJIMO arba saugos taisyklių, kurios pateiktos šioje instrukcijoje, nesilai-kymo galima rimtai susižeisti.

DALIŲ APRAŠYMAS

▶ Pav.3: 1. Dangtelis 2. Vamzdis 3. Galinis antgalis

SURINKIMAS

⚠JSPĖJIMAS: Prieš surinkdami arba reguliuodami įrenginį, išjunkite variklj ir nuimkite aku-muliatoriaus kasetę. Priešingu atveju gali pajudėti ventiliatoriai ir kas nors gali susižaloti.
⚠JSPĖJIMAS: Kai surenkate arba reguliuojate įrankį, visada jį nuleiskite. Surenkant arba reguliuojant įrangą esant stačiai padėčiai, galima sunkiai susižaloti.
⚠️JSPÉJIMAS: Laikykitės įspėjimų ir atsar-gumo priemonių, nurodytų skyriuje SAUGUMO ĮSPĖJIMAI ir galios įrenginio naudojimo instrukcijoje.

Priedo vamzdžio sumontavimas

⚠️PERSPĖJIMAS: Po montavimo visada patikrinkite, ar priedo vamzdis užfiksuotas.

Netinkamai sumontavus, priedas gali nukristi nuo galios jrenginio ir sužaloti.

Pritvirtinkite priedo vamzdj prie galios jrenginio.

1. Nuo vamzdžio galo nuimkite dangtelj.

▶ Pav.4: 1. Vamzdis 2. Dangtelis

PASTABA: Dangtelio neišmeskite, kadangi jo reikės sandėliuojant priedą.

1. Pasukite svirtj priedo link.
   ▶ Pav.5: 1. Svirtis
2. Sutapdinkite kaištį su ant galios įrenginio pažymėta rodykle. Kiškite vamzdį, kol atleidimo mygtukas iššoks.

Įsitikinkite, kad padėties linija yra ant rodyklės žymos galiuko ant galios įrenginio, o rodyklės žyma ant galios įrenginio ir rodyklės žyma ant vamzdžio yra nukreiptos viena į kitą.

▶ Pav.6: 1. Atlaisvinimo mygtukas 2. Rodyklės žyma ant galios jrenginio 3. Kaištis 4. Padėties linija 5. Rodyklės žyma ant vamzdžio

1. Pasukite svirtj link galios jrenginio.

▶ Pav.7: 1. Svirtis

Pasirūpinkite, kad svirties paviršius būtų lygiagretus vamzdžio atžvilgiu.

PASTABA: Nepriveržkite svirties, nejdėję priedo vamzdžio. Antraip svirtis gali per daug priveržti varantijį veleną ir jį sugadinti.

Norėdami nuimti vamzdį, pasukite svirtį priedo link ir ištraukite vamzdį, tuo pačiu metu spausdami atlaisvini-mimo mygtuką.

▶ Pav.8: 1. Atlaisvinimo mygtukas 2. Svirtis 3. Vamzdis

Galinio antgalio montavimas

Sulygiuokite ant pūstuvo vamzdžio esantį išsikišimą su grioveliu ant galinio antgalio, tuomet prijunkite galinį antgalį prie pūstuvo vamzdžio ir pasukite galinį antgalį, kad jį užfiksuotumėte.

▶ Pav.9: 1. Trikampio ženklas 2. Galinis antgalis 3. Pūstuvo vamzdis

Jei norite nuimti galinj antgalj, atlikite uždėjimo procesą atvirkščia tvarka.

PASTABA: Antgalio ilgj galima keisti judinant antgalj taip, kaip parodyta paveikslėlyje.

▶ Pav.10

Plokščiojo arba ilginamojo antgalio montavimas

Pasirenkamasis priedas

1. Nuimkite galinį antgalį nuo priedo.
2. Pritvirtinkite plokščiajį arba ilginamajį antgalį prie priedo ir sukite, kad užrakintumėte.

▶ Pav.11: 1. Plokščiasis antgalis 2. Ilginamasis antgalis 3. Priedas

Tarpelių valymo antgalių rinkinio montavimas

Pasirenkamasis priedas

1. Nuimkite galinį antgalį, ilginamąjį antgalį arba plokščiajį antgalį nuo priedo.
2. Atlaisvinkite mažo žarnos spaustuko varžtą ir prakiškite žarnos spaustuką pro priedą.

▶ Pav.12: 1. Varžtas 2. Žarnos spaustukas (mažas) 3. Priedas

1. Prijunkite ilginamajj vamzdj prie priedo.

Sulygiuokite ant ilginamojo vamzdžio esantj griovelj su ant priedo esančia iškyša, o tada paslinkite ilginamaji vamzdj išilgai jo griovelio taip, kad trikampio ženklai būtų atsukti vienas į kitą.

▶ Pav.13: 1. Ilginamasis vamzdis 2. Priedas
4. Uždėkite žarnos spaustuką ant griovelio, kaip parodyta, ir priveržkite varžtą.
▶ Pav.14: 1. Varžtas 2. Žarnos spaustuvas
5. Atsižvelgdami į darbinį aukštį, prijunkite likusius ilginamuosius vamzdžius prie jau pritvirtinto ilginamojo vamzdžio.

⚠️ PERSPĖJIMAS: Naudodami tarpelių valymo antgalių rinkinį kartu su daugiafunkce galios galvute ir pūstuvo priedu, nenaudokite trijų (ar daugiau) ilginamųjų vamzdžių. Kitaip galite prarasti pusiausvyrą ir susižaloti.

1. Sukite galinio antgalio išleidimo angą, kaip parodyta paveikslé.
   ▶ Pav.15
2. Galinj antgalj prijunkite prie ilginamojo vamzdžio. Prijungdami sutapdinkite trikampio ženklus ant galinio ant-galio ir ilginamojo vamzdžio, tada stumkite galinj antgalj, kol spragtelės. Tuomet sukite galinj antgalj i tinkamą dirbti padėtį.

▶ Pav.16: 1. Galinis antgalis 2. Ilginamasis vamzdis 3. Trikampio ženklas

Norėdami nuimti galinį antgalį, sutapdinkite trikampio ženklus ant galinio antgalio ir ilginamojo vamzdžio ir ištraukite galinį antgalį iš ilginamojo vamzdžio.

▶ Pav.17: 1. Galinis antgalis 2. Ilginamasis vamzdis 3. Trikampio ženklas

NAUDOJIMAS

⚠️JSPĖJIMAS: Laikykitės įspėjimų ir atsar-gumo priemonių, nurodytų skyriuje SAUGUMO ĮSPĖJIMAI ir galios įrenginio naudojimo instrukcijoje.
⚠️JSPĖJIMAS: Prieš darbą sureguliuokite pakabos ir perpetinio diržo padėtį i patogią dirbti.

Pūstuvo naudojimas

⚠PERSPĖJIMAS: Nedėkite veikiančio įrenginio ant žemės. Smėlis ar dulkės gali patekti per įtraukimo angą ir sukelti gedimą arba jus sužaloti.

Tvirtai abiem rankomis laikykite jrenginj ir, lėtai vaikščiodami, atlikite pūtimo darbus. Pūsdami aplink pastatą, didelį akmenį arba transporto priemonę, nukreipkite antgalį nuo jų. Naudodami jrenginį kampe, pradėkite pūsti nuo kampo, tuomet pereikite į erdvesnę vietą. Reguliuokite oro srauto greitį galios jrenginio gaiduku, atsižvelgdami į aplinką arba naudojimo sąlygas.

▶ Pav.18

Tarpelių valymo antgalių rinkinio naudojimas

⚠PERSPĖJIMAS: Kai naudojate tarpelių valymo antgalių rinkinį, nelaikykite pūstuvo viena ranka – laikykite jį abiem rankomis.

▶ Pav.19

⚠️PERSPĖJIMAS: Nenaudokite tarpelių valymo antgalių rinkinio netoli elektros laidų.

▶ Pav.20

⚠️PERSPĖJIMAS: Nenaudokite tarpelių valymo antgalių rinkinio vėjuotą dieną.

▶ Pav.21

⚠PERSPĖJIMAS: Kai naudojate tarpelių valymo antgalių rinkinį, pasirūpinkite, kad kiti žmonės ar gyvūnai būtų daugiau kaip 15 m atstumu nuo pūstuvo.

▶ Pav.22

Laikykite pūstuvą vertikaliai, suėmę už pūstuvo rankenos. Pūstuvo išleidimo angą padėkite į tarpelį ir jjunkite pūstuvą.

▶ Pav.23

UX01G naudotojams

PASTABA: Naudodami tarpelių valymo antgalių rinkinį su UX01G kaip galios įrenginiu ir ant UX01G sumontavę BL4080F, nenaudokite perpetinio diržo, pateikto galios įrenginio pakuotėje: vie- toj jo naudokite toliau parodytą rekomenduojamą perpetinį diržą. Dėl rekomenduojamo perpetinio diržo kreipkitės į „Makita“ įgaliotajį priežiūros centrą.

Perpetinio diržo tvirtinimas

⚠ PERSPÉJIMAS: Visada naudokite prie galios ¡renginio pritvirtintą perpetinį dirzą. Prieš darbą sureguliuokite perpetinį dirzą pagal naudotojo sudėjimą, kad būtų išvengta nuovargio.
⚠ PERSPĖJIMAS: Prieš darbą užtikrinkite, kad perpetinis diržas būtu tinkamai pritvirtintas prie galios įrenginio pakabos.
⚠️ PERSPÉJIMAS: Prieš dirbdami, jsitikinkite, kad perpetinio diržo sagtis tvirtai užsegta.
⚠️ PERSPĖJIMAS: Visada naudokite toliau pateiktą perpetinį diržą. Nenaudokite kitų perpetinių diržų.

1. Užsidėkite perpetinį diržą ir užsekite sagtį.

▶ Pav.24: 1. Sagtis

PASTABA: Kai norite nuimti perpetini dirža, atsekite sagti ir nuimkite perpetini dirža.

1. Sureguliuokite perpetinį diržą į patogią darbinę padėtį.
   ▶ Pav.25
2. Prikabinkite perpetinio diržo kabliuką prie galios jrenginio pakabos.
   ▶ Pav.26: 1. Kabliukas 2. Pakaba

Perpetinį diržą galima greitai atsegti. Tiesiog suspaus-kite sagties šonus, kad atlaisvintumėte perpetinį diržą.

▶ Pav.27: 1. Sagtis

TECHNINĖ PRIEŽIŪRA

⚠️JSPÉJIMAS: Prieš atlikdami techninę įrangos priežiūrą arba apžiūrą, išjunkite variklj ir nuimkite akumuliatoriaus kasetę. Priešingu atveju gali pajudėti ventiliatoriai ir kas nors gali sunkiai susižaloti.
⚠️JSPÉJIMAS: Kai tikrinate įrangą arba atliekate jos techninės priežiūros darbus, visada ją nuleiskite. Surenkant arba reguliuojant įrangą esant stačiai padėčiai, galima sunkiai susižaloti.
⚠️JSPÉJIMAS: Laikykitės įspėjimų ir atsargumo priemonių, nurodytų skyriuje SAUGUMO JSPÉJIMAI ir galios įrenginio naudojimo instrukcijoje.

PASTABA: Niekada nenaudokite gazolino, benzino, tirpiklio, spirito arba panašių medžiagų. Gali atsirasti išblukimų, deformacijų arba įtrūkimų.

Kad gaminys būtų SAUGUS ir PATIKIMAS, jį taisyti, apžiūrėti ar vykdyti bet kokią kitą priežiūrą ar derinimą turi įgaliotasis kompanijos „Makita“ techninės priežiūros centras; reikia naudoti tik kompanijos „Makita“ pagamintas atsargines dalis.

Irenginio valymas

Nuvalykite nuo jrenginio dulkes sausu ar muilinu vande- niu sumirkytu ir nugręžtu skuduru.

▶ Pav.28

Nuvalykite dulkes arba nešvarumus nuo priedo gale esančios jsiurbimo angos.

▶ Pav.29: 1. lsiurbimo anga

Bendroji patikra

Patikrinkite, ar nėra pažeistų dalių. Jei reikia, kreipkitės į igaliotajį techninės priežiūros centrą, kad pakeistų.

Judamuju dalių sutepimas

PASTABA: Laikykitės tepimo dažnumo ir naudojamo tepalo kiekio nurodymų. Kitu atveju judančios dalys gali būti sugadintos dėl nepakankamo tepimo.

Varančioji ašis:

Ipilkite tepalo („Makita grease N No.2“ ar analogiško) kas 30 val. darbo.

▶ Pav.30

PASTABA: Originalaus „Makita“ tepalo galite jsigyti iš savo vietinio „Makita“ pardavimo atstovo.

Laikymas

Kai sandėliuojate priedą, atskirtą nuo galios įrenginio, uždėkite dangtelį ant vamzdžio galo.

▶ Pav.31

Tikrinimo ir techninės priežiūros intervalai

Veikimo valandos Prieš naudojimą			Kasdien (10 valandų)	30 val.
Visas prietaisas Apžiūrėkite, ar nėra apgadintų dalių		√	-	-
Varančioji ašis Tepkite tepalu -				√
Galios įrenginys Žr. galios įrenginio naudojimo instrukciją

GEDIMŲ ŠALINIMAS

Prieš kreipdamiesi dėl remonto darbų, pirmiausia patikrinkite gedimus patys. Jeigu susidursite su problema, kuri nėra paaiškinta vadove, nemėginkite išrinkti mašinos. Verčiau kreipkitės į įgaliotuosius „Makita“ techninės priežiūros centrus, kuriuose remontui visuomet naudojamos „Makita“ pakaitinės dalys.

Nejprasta būklė Tikėtina priežastis (triktis) Ištaisomoji priemonė
Variklio nepavyksta paleisti. - Žr. galios įrenginio naudojimo instrukciją.
Variklis greitai sustoja.	-
Variklio greitis nedidėja.	-
Ventiliatoriai nesisuka.⇒ Nedelsdami sustabdykite variklj.	Galios įrenginio ir priedo vamzdžiai prijungti netinkamai.
	Nejprastai veikia pavaros sistema
Nejprastai vibruoja galios įrenginys.⇒ Nedelsdami sustabdykite variklj.	Nejprastai veikia pavaros sistema
Ventiliatoriai sukasi toliau net ir atleidus gaiduką.⇒ Nedelsdami sustabdykite variklj.	Netinkamai veikia galios įrenginys.

PASIRENKAMI PRIEDAI

⚠️PERSPĖJIMAS: Su šiame vadove nurodyta „Makita“ mašina rekomenduojama naudoti šiuos įtaisus arba priedus. Naudojant bet kokius kitus įtaisus arba priedus, gali kilti pavojus sužaloti žmo-nes. Įtaisus arba priedus naudokite tik pagal nurodytą paskirtį.

Jeigu norite daugiau sužinoti apie tuos priedus, kreipkitės į artimiausią „Makita“ techninės priežiūros centra.

• Ilginamasis antgalis
• Plokščiasis antgalis
• Tarpelių valymo antgalių rinkinys
• Originalus „Makita“ akumuliatorius ir jkroviklis

PASTABA: Kai kurie sąraše esantys priedai gali būti pateikti gaminio pakuotėje kaip standartiniai priedai. Jie įvairiose šalyse gali skirtis.

TEHNILISED ANDMED
