UB402MP - 吹风机配件 MAKITA - 免费用户手册

产品类型	吹风机附件
品牌	牧田
型号	UB402MP
总长度	760毫米
净重	1.2千克
风量	0 – 6.2立方米/分钟
风速（平均）	0 – 39.1米/秒
风速（最大）	0 – 47.4米/秒
兼容的动力装置	DUX60、DUX18、UX01G（无绳多功能电机）
供电	通过动力装置（牧田锂离子电池）
预期用途	吹扫灰尘和碎屑
端部喷嘴	包含，长度可调
可选附件	喷嘴延长管、扁平喷嘴、排水沟喷嘴套件
固定	通过动力装置上的锁定杆
背带	使用随附的背带（UX01G搭配BL4080F除外）
保养	用湿布清洁，每30小时润滑电机轴
安全	护目镜、听力保护、紧身衣物、安全距离15米
标准	CE、EN 60335-1、EN 50636-2-100
保修	请参阅动力装置手册

常见问题 - UB402MP MAKITA

我可以将UB402MP附件与哪些动力装置一起使用？

该附件经批准可与牧田DUX60、DUX18和UX01G无绳多功能电机配合使用。切勿与未经批准的装置一起使用。

如何将附件管安装到动力工具上？

取下盖帽，将控制杆朝向附件扳动，将销钉与箭头标记对齐，插入管直至释放按钮弹出，然后将控制杆朝向动力工具扳动。确保控制杆表面与管子平行。

如何安装端部喷嘴？

将吹风管凸出部分与端部喷嘴的凹槽对齐，固定并旋转直至锁定。拆卸时反向操作。

UB402MP有哪些可选附件？

您可以使用喷嘴延长管、扁平喷嘴或排水沟喷嘴套件（单独出售）。请参阅手册进行安装。

如何清洁和保养附件？

用干布或用肥皂水浸湿并拧干的布擦拭。不要使用腐蚀性产品。每工作30小时用牧田2号润滑脂润滑电机轴。

需要采取哪些安全预防措施？

佩戴护目镜和听力保护装置。让人员和动物远离15米以上。不要穿着宽松衣服。进行任何维护前关闭工具并取出电池。

我可以在有风天气使用排水沟喷嘴套件吗？

不可以，请不要在有风天气或靠近电线的地方使用排水沟喷嘴套件。用双手握住吹风机，并让人员远离15米以上。

如果电机不启动或风扇不转动怎么办？

首先查阅动力装置手册。如果风扇不转动，立即停止电机并检查工具与附件之间的连接。如果问题仍然存在，请联系牧田授权服务中心。

不使用时如何存放附件？

存放在干燥处，远离儿童。如果从动力工具上取下，请将盖帽盖在管端以保护。

吹风头部的最大风速是多少？

根据所使用的动力装置，最大风速可达47.4米/秒（平均39.1米/秒）。风量为0至6.2立方米/分钟。

用户手册 UB402MP MAKITA

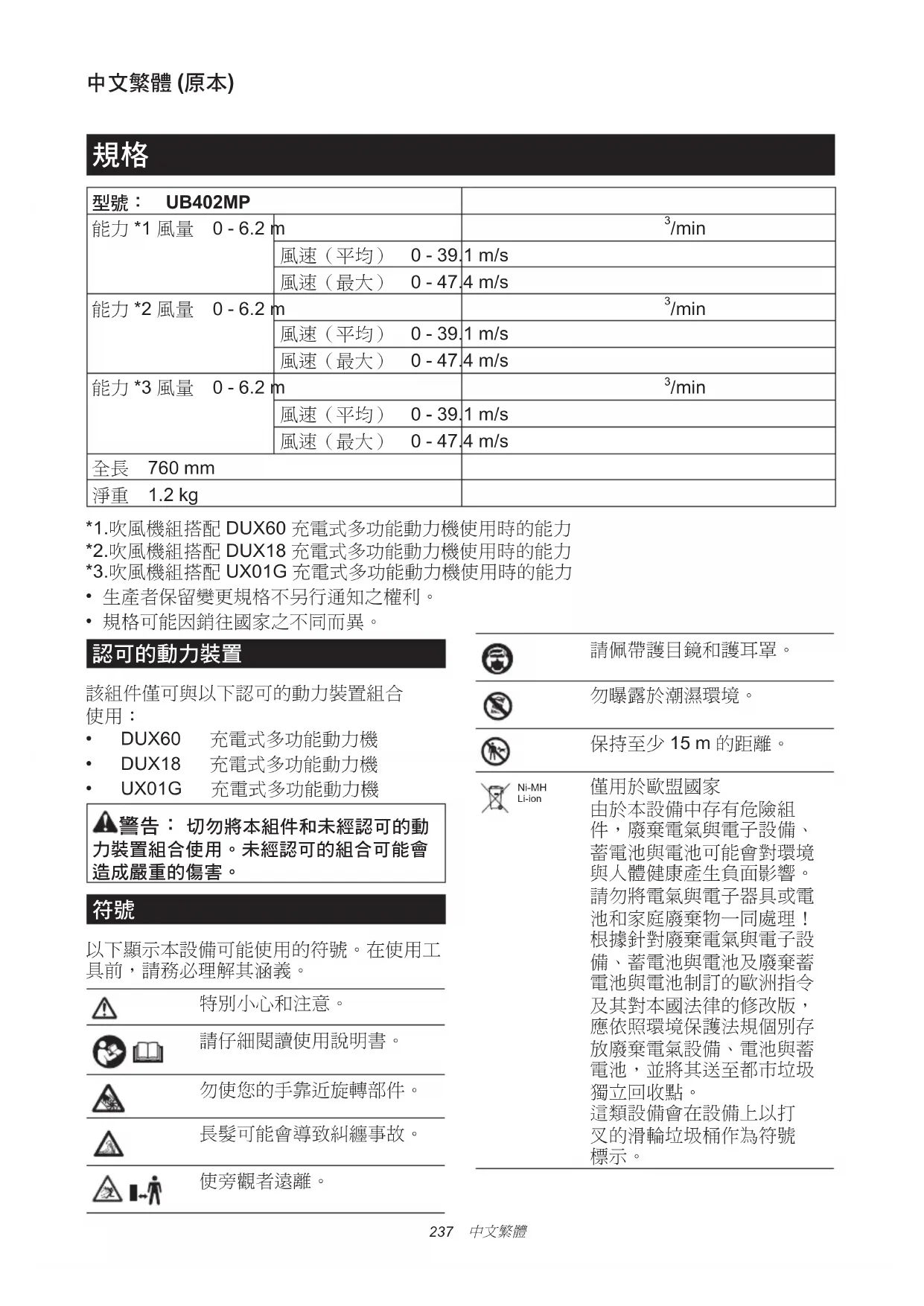

*1.吹風機組搭配 DUX60 充電式多功能動力機使用時的能力
*2.吹風機組搭配 DUX18 充電式多功能動力機使用時的能力
*3.吹風機組搭配 UX01G 充電式多功能動力機使用時的能力
- 生產者保留變更規格不另行通知之權利。
- 規格可能因銷往國家之不同而異。

認可的動力裝置

該組件僅可與以下認可的動力裝置組合使用：

• DUX60 充電式多功能動力機
  • DUX18 充電式多功能動力機
• UX01G 充電式多功能動力機

警告：切勿將本組件和未經認可的動力裝置組合使用。未經認可的組合可能會造成嚴重的傷害。

符號

以下顯示本設備可能使用的符號。在使用工具前，請務必理解其涵義。

特别小心和注意。

請仔細閱讀使用說明書。

勿使您的手靠近旋轉部件。

長髮可能會導致糾纏事故。

使旁觀者遠離。

	請佩帶護目鏡和護耳罩。
	勿曝露於潮濕環境。
	保持至少15m的距離。
Ni-MHLi-ion	僅用於歐盟國家由於本設備中存有危險組件,廢棄電氣與電子設備、蓄電池與電池可能會對環境與人體健康產生負面影響。請勿將電氣與電子器具或電池和家庭廢棄物一同處理!根據針對廢棄電氣與電子設備、蓄電池與電池及廢棄蓄電池與電池制訂的歐洲指令及其對本國法律的修改版,應依照環境保護法規個別存放廢棄電氣設備、電池與蓄電池,並將其送至都市垃圾獨立回收點。這類設備會在設備上以打叉的滑輪垃圾桶作為符號標示。

用途

該組件僅限用於吹除灰塵，且需搭配經認可的動力裝置使用。切勿將該組件挪作他用。不正當使用該組件可能造成嚴重的人身傷害。

EC符合性聲明

僅用於歐洲國家

我們作為製造商：Makita Europe N.V.，

公司地址：Jan-Baptist Vinkstraat 2 3070

Kortenberg BELGIUM。授予 Hiroshi

Tsujimura 編寫技術檔案之權利，並在權責範圍內發表以下產品聲明；

名稱：吹風機組。型式：UB402MP。

遵守 2006/42/EC 所有相關條款，以及以

下 EC/EU 指令的所有相關條款：2000/14/

EC 並依照以下 Harmonised 標準製

造：EN 60335-1:2012+A11:2014+A13:

2017+A1:2019+A14:2019+A2:2019, EN

50636-2-100:2014.

聲明地點和日期：Kortenberg,

Belgium · 31.10.2022

負責人：Makita Europe N.V. 董事 -

Hiroshi Tsujimura。

安全警告

吹風機安全須知

警告：使用前務必詳閱本組件隨附文件以及動力裝置使用說明書中的所有安全警告、說明、圖解及規格。若未遵循下列說明，則可能導致觸電、火災及／或對操作人員及／或旁人造成嚴重傷害。

妥善保存所有的警告和安全事項說明以備將來參考。

警告和注意事項中的術語「毛刷清掃器／地面掃除器」和「機器」是指該組件和動力裝置的組合。

訓練

1. 請仔細閱讀本說明手冊。熟悉本吹風機的控制與正確使用方式。

2. 切勿讓兒童及生理、感官或心智不健全者，或缺乏使用經驗與知識者，以及不熟悉操作說明的人員使用本吹風機。當地法規可能會限制操作人員的年齡。

3. 切勿在附近有人（特別是兒童）或寵物的情況下操作本吹風機。

4. 操作時請謹記，如果對他人及其財產造成意外或損失，操作人員或用戶必須為此負責。

準備

1. 操作本吹風機時，請務必穿著厚實的鞋子和長褲。
2. 請勿穿著可能會被機器吸入的寬鬆衣物或首飾。請勿將長髮靠近吸入口。
3. 使用電動工具時，請務必配戴護目鏡，以防眼睛受到傷害。護目鏡需符合美國ANSI Z87.1標準、歐洲EN 166標準或澳洲／紐西蘭AS/NZS 1336標準。若於澳洲／紐西蘭地區，法定需配戴面罩以保護臉部。

雇主有責任監督工具操作者和其他鄰近工作區域的人員穿戴合適的安全保護裝備。

1. 為避免灰塵造成不適，建議佩帶口罩。
2. 操作機器時，請務必穿著止滑的防護鞋。不露趾的止滑安全靴及安全鞋能降低受傷風險。
3. 務必配戴耳朵保護裝備，例如耳罩。暴露於噪音下可能會導致聽力受損。

操作

1. 淨空有兒童、旁觀者與寵物的區域。至少應將所有兒童、旁觀者與寵物隔開達半徑 15 m 的距離，不過在 15 m 範圍外仍有因飛出物而受傷的風險。建議旁觀者配戴護眼設備。靠近旁人時，請停止機器運轉。

▶ 圖片1

1. 關閉吹風機並將電池組取下，確認所有移動部件皆已完全靜止

2. 無論何時留置吹風機時。

3. 清除堵塞物前。
4. 檢查、清潔或保養本吹風機前。

5. 本吹風機出現異常振動時。

6. 僅可在光線或照明良好的情況下操作本吹風機。

7. 請勿過度拉伸身體，需始終保持適當平衡，並站穩腳步。

8. 站立於斜坡上時，請確保立足點安全。

9. 請走動操作，切勿跑動操作。

10. 保持所有冷卻空氣入口無碎屑。

11. 切勿將碎屑往他人方向吹送。

12. 請在建議場所與穩固的表面上操作本吹風機。

13. 請勿在高處操作本吹風機。

14. 使用吹風機時，切勿將噴嘴指向附近的人。

15. 切勿塞住吸入口及／或吹風機出口。

16. 在佈滿粉塵的區域中操作時，請注意勿使灰塵及塵土阻塞吸入口或吹風機出口。

17. 請勿使用非 Makita（牧田）提供的噴嘴。

18. 請勿以本吹風機為球類、橡膠船或類似物進行充氣。

19. 請勿在打開的窗戶附近操作本吹風機。

20. 建議在合理的時間操作吹風機，若於清晨或深夜操作，可能會打擾到他人。

21. 建議在吹風前使用耙子及掃把將碎屑弄鬆。

22. 在吹風前，請稍微弄濕粉塵環境的表面，或於必要時使用水霧噴水。

23. 調整吹風機噴嘴的長度，讓氣流能接近地面。

24. 若吹風機撞擊到任何異物，或是發出任何異音或震動，請立即關閉開關將其停止。請取下電池組，並在重新啟動與操作吹風機前檢查其是否受損。若吹風機損壞，請洽詢 Makita（牧田）授權的維修服務中心進行維修。

25. 請勿將手指或其他物品塞入吸入口或吹風機出口。

26. 避免意外啟動。在插入電池組以及拿起或搬動吹風機之前，確保開關處於關閉位置。搬運吹風機時手指置於開關上，或在開關處於開啟位置時將吹風機通電可能會引發事故。

27. 切勿吹除危險物品，如釘子、玻璃碎片或刀片。

28. 請勿在可燃性物質附近操作吹風機。

29. 避免在低溫環境中長時間操作吹風機。

30. 組裝或調整本機器前，請關閉馬達並取下電池組。

31. 啟動馬達前，請先將個人防護裝備穿戴妥當。

32. 啟動馬達前，請檢查是否有機器受損、螺絲／螺帽鬆脫或裝配錯誤等異常狀況。檢查所有控制桿和開關，確保其可操作自如。清潔並乾燥手柄。
33. 切勿嘗試啟動受損或未完全裝配的機器。
34. 依據操作者的體型，適當調整肩帶和手柄。
35. 操作時，請使用肩帶。將機器牢固地置於右手側。

▶ 圖片2

1. 無論您習慣使用左手還是右手，請都用左手握住前把手，右手握住後把手。五指握住把手。
2. 切勿嘗試單手操作本機器，失控會導致嚴重或致命傷害。為降低受傷的風險，手部和腳務必遠離毛刷或掃除刀筒。
3. 若機器遭受重擊或掉落，請在繼續使用之前檢查其運作狀況。請檢查控制功能與安全裝置是否故障。如果有任何損壞或疑問，請將其交由授權的維修服務中心進行檢查和維修。
4. 請按照動力裝置的使用說明書合理使用動力裝置。
5. 啟動及控制機器的方式，請參閱動力裝置的使用說明書。
6. 操作期間，切勿站在不穩固、易滑表面或陡坡地面上。在冬季，要注意冰雪並確保立足穩固。
7. 天氣不佳，視線受限時，請勿使用本機器。否則可能會因視線不佳造成跌倒或操作錯誤。
8. 在有雷擊的危險情況下，請勿使用本機器。

運輸

1. 運輸期間請停止馬達。否則意外啟動可能會導致受傷。

振動

1. 暴露在過多振動下，會傷害到操作人員的血管或神經系統，並使手指、手或手腕出現以下症狀：「發麻」（麻木）、刺痛、疼痛、刀刺痛、膚色或皮膚產生變化。若出現任何上述症狀，請立即就醫。

為降低「白指症」的風險，請在操作期間做好雙手保暖，並妥善保養機器和配件。

雜誌與存放

1. 所有螺帽、螺栓和螺絲皆需保持銷紧，以確保吹風機處於安全的運作狀態。

2. 若零件磨損或受損，請以 Makita（牧田）提供的零件進行更換。

3. 將吹風機存放在乾燥、兒童無法觸及的地方。

4. 停止吹風機進行檢查、維修、存放或更換配件時，請關閉吹風機開服，並確保所有移動部件皆已完全靜止，然後再取下電池組。對吹風機進行任何作業前，請等待吹風機冷卻。請小心維護吹風機，並保持乾淨。

5. 存放前請務必待吹風機冷卻。

6. 請勿將本吹風機暴露在雨中。請將本吹風機存放於室內。

7. 抬起吹風機時，請務必屈膝，並小心勿傷及背部。

8. 務必清除設備上的灰塵及塵垢。切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致塑料零件變色、變形或出現裂縫。

9. 請勿嘗試進行本手冊或動力裝置使用說明書中未介紹的任何保養或維修，請將此類工作交由牧田授權的維修服務中心執行。

10. 請遵循本說明書指示進行組件的潤滑及更換。

11. 務必使用Makita（牧田）正廠備件和附件。使用第三方供應的零件或附件可能會導致設備破損、財產損失和/或嚴重傷害。

12. 定期將機器交由牧田授權的維修中心進行檢查和保養。

13. 儲放機器之前，請進行徹底的清潔和保養。卸下電池組。

14. 請勿將設備倚靠在牆壁等物體上。否則設備可能會突然跌落並造成傷吉。

用電池驅動的電動工具的使用和注意事項

1. 僅使用製造商指定的充電器進行充電。使用適用於某一類型電池組的充電器給其他電池組充電可能會引起火災。

2. 僅使用專門設計的電池組給電動工具供

3. 使用過度時，電池中可能溢出液體；請避免接觸。如果意外接觸到電池漏液，請用水沖洗。如果液體接觸到眼睛，請就醫。電池漏液可能會導致過敏發炎或灼傷。

4. 請勿使用損壞或經修改過的電池組或工具。損壞或經修改過的電池可能會出現無法預料的運作情形，而引發火災、爆炸或人員受傷風險。

5. 請勿將電池組或工具暴露於火源或高溫環境。暴露於火源或130°C以上的高溫可能會發生爆炸。

6. 請遵守所有充電說明，並勿於說明中指定之溫度範圍外進行電池組或工具充電。以錯誤的方式或於指定之溫度範圍外進行充電，可能會拍環電池，並增加火災風險。

電氣及電池安全

1. 請勿將電池丟入火中。電池可能會爆炸，如需可能的特殊棄置說明，請查閱當地法規。

2. 請勿開啟或破壞電池。流出的電解液為腐蝕性物質，會造成眼睛或皮膚受傷。若不慎吞下可能會中毒。

3. 請勿在雨中或潮濕處為電池充電。

4.請勿於室外進行電池充電。

1. 雙手潮滿時，請勿拿取充電器，包含充電器插頭及充電器端子。

維修

1. 將你的電動工具送交專業維修人員修理，必須使用相同的備件進行更換。這樣將確保所維修的電動工具的安全性。

2. 請勿維修損壞的電池組。僅可由製造商或授權的維修向維修電池組。

妥善保存這些手冊。

警告：請勿為圈方便或因對產品足夠熟悉（因重複的使用）而不嚴格遵循產品的安全規則。

使用不當或不遵循本說明書中的安全規則會導致嚴重的人身傷害。

装配

警告：組裝或調整設備前，請關閉馬達並取下電池組。否則風扇可能轉動並導致人員受傷。
警告：組裝或調整設備時，請始終將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

安裝連接管

小心：安裝完成後，務必檢查組件外管已確實固定。安裝不當可能造成組件自動力裝置脫落並導致人員受傷。

將連接管安裝於動力裝置。

1. 取下外管末端的蓋子。
   ▶ 圖片4: 1. 外管 2. 蓋子

注意：蓋子請勿丟棄，於收納本組件時會用到。

1. 將固定桿朝組件轉動。
   ▶ 圖片5: 1. 固定桿
2. 將插銷對齊動力裝置上的箭頭標誌。插入外管，直到釋放按鈕彈出。

確認位置線位於動力裝置上的箭頭標誌尖端，且動力裝置上的箭頭標誌及外管上的箭頭標誌彼此相對。

▶ 圖片6: 1. 釋放按鈕 2. 動力裝置上的箭頭標誌 3. 銷 4. 位置線 5. 外管上的箭頭標誌

1. 將固定桿朝動力裝置轉動。

▶ 圖片7: 1. 固定桿

確認固定桿表面與連接管平行。

注意：請勿在未插入組件外管的情況下鎖緊固定桿。否則固定桿可能會過度鎖緊傳動軸的入口並造成損壞。

若要取下組件外管，請將固定桿朝組件轉動，並於壓下釋放按鈕的同時拉出外管。

▶ 圖片8: 1. 釋放按鈕 2. 固定桿 3. 連接管

安裝末端噴嘴

將吹風機管件上的突出部分對齊末端噴嘴上的溝槽，將末端噴嘴安裝至吹風機管件，然後轉動末端噴嘴以將其鎖定至定位。

▶ 圖片9: 1. 三角形標誌 2. 末端噴嘴 3. 吹風管

若要拆卸末端噴嘴，請按安裝步驟的相反順序進行。

注：如圖所示移動噴嘴，即可改變噴嘴長度。

▶ 圖片10

安裝平噴嘴或延長噴嘴

選購配件

1. 拆下組件的末端噴嘴。
2. 將平噴嘴或延長噴嘴裝於組件上，接著將其旋轉鎖至定位。

▶ 圖片11: 1. 平噴嘴 2. 延長噴嘴 3. 組件

安裝簷溝噴嘴組

選購配件

1. 拆下組件中的末端噴嘴、延長噴嘴或平噴嘴。
2. 鬆開小型軟管固定器的螺絲，並將軟管固定器穿過組件。

▶ 圖片12: 1. 螺絲 2. 軟管固定器（小） 3. 組件

1. 將延長管連接至組件。
   將延長管的溝槽對齊組件的凸出部分，並沿著溝槽滑動延長管，使三角形標誌彼此相對。
   ▶ 圖片13: 1. 延長管 2. 組件
2. 如圖所示，將軟管固定器置於溝槽上，並鎖緊螺絲。
   ▶ 圖片14: 1. 螺絲 2. 軟管固定器
3. 根據工作高度，請將剩餘的延長管連接至已安裝的延長管上。

小心：在多功能動力機和吹風機組上使用簷溝噴嘴組時，不可使用超過三支延長管。以免導致不平衡，而造成人員受傷。

1. 如圖所示旋轉末端噴嘴出口。

▶ 圖片15

1. 將末端噴嘴連接至延長管。連接時，請將末端噴嘴上的三角形標誌對齊延長管，然後將末端噴嘴推入直到卡入定位為止。隨後，將末端噴嘴轉至適合作業的位置。

▶ 圖片16: 1. 末端噴嘴 2. 延長管 3. 三角形標誌

拆卸末端噴嘴時，請將末端噴嘴上的三角形標誌對齊延長管，然後將末端噴嘴從延長管拉出。

▶ 圖片17: 1. 末端噴嘴 2. 延長管 3. 三角形標誌

操作

警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。
警告：操作前，將把手位置及肩帶調整至最舒適的位置。

電動手提吹風機操作

小心：請勿在機器開啟時將其放置於地面上。沙塵可能會進入吸入口，而造成故障或人員受傷。

請用雙手緊握機器，並緩慢移動以進行吹風作業。在建築物、大石頭或車輛周圍吹風時，請勿使噴嘴直接吹向它們。在角落進行作業時，請先從角落開始作業，再移動至寬廣區域。

根據使用環境或條件，使用動力裝置的開關扳機調整風速。

▶ 圖片18

使用簷溝噴嘴組

小心：使用簷溝噴嘴組時，請以雙手而非單手握持吹風機。

▶ 圖片19

小心：請勿在電線附近使用簷溝噴嘴組。

▶ 圖片20

小心：請勿在多風的天氣下使用簷溝噴嘴組。

▶ 圖片21

小心：使用簷溝噴嘴組時，他人或動物與吹風機應相距 15 m 以上。

▶ 圖片22

握住吹風機把手，直立固定吹風機。將吹風機出口置於簷溝上，然後開啟吹風機。

▶ 圖片23

適用於 UX01G 使用者

注意：使用簷溝噴嘴組時，若您將UX01G當成動力裝置並安裝BL4080F至UX01G，請勿使用動力裝置包裝中隨附的肩帶，而請改用如下所示建議的肩帶。如需建議使用的肩帶，請洽詢Makita（牧田）授權維修服務中心。

安装肩带

小心：請務必使用安裝於動力裝置上的肩帶。操作前，請依使用者體型調整肩帶，以防止疲勞。
小心：操作前，務必確認肩帶已正確安裝於動力裝置上的吊扣。
小心：操作前，請確認肩帶上的帶扣已確實固定。
小心：請務必使用如下所示的肩帶。請勿使用其他肩帶。

1. 套上肩帶，並扣上帶扣。

▶ 圖片24: 1. 帶扣

注：取下肩帶時，請先解開帶扣，再取下肩帶。

1. 將肩帶調整至能夠舒適作業的位置。
   ▶ 圖片25
2. 將肩帶上的扣環扣住動力裝置上的吊扣。
   ▶ 圖片26: 1. 扣環 2. 吊扣

肩帶具有快拆設計。只需按壓帶扣側邊即可解開肩帶。

▶ 圖片27: 1. 帶扣

保養

警告：在檢查或保養設備前，請關閉馬達並取下電池組。否則風扇可能轉動並導致嚴重傷害。
警告：檢查或保養本設備時，請一律將其放倒。組裝或調整設備時直立放置設備可能造成嚴重人身傷害。
警告：遵循「安全警告」一節以及動力裝置使用說明書中的警告和注意事項。

注意：切勿使用汽油、苯、稀釋劑、酒精或類似物品清潔工具。否則可能會導致工具變色、變形或出現裂縫。

為了保證產品的安全與可靠性，任何維修或其他維修保養工作需由Makita（牧田）授權的或工廠維修服務中心來進行。務必使用Makita（牧田）的更換部件。

清潔本機器

清潔本機器時，請以乾布或泡過肥皂水並擰乾的布拭去灰塵。

▶ 圖片28
清除組件後方吸入口的灰塵及塵土。
▶ 圖片29: 1. 吸入口

檢查和保養間隔

操作時數 操作前 日常保養			(10小時)	30小時
整體裝置 目測檢查是否有部件受損		√	-	-
驅動軸 添加潤滑脂	--			√
動力裝置 請參閱動力裝置的使用說明書

整機檢查

檢查零件是否受損。如需更換，請聯繫Makita（牧田）授權的維修服務中心進行更換。

潤滑移動部件

注意：按照頻度說明塗抹一定量的油脂。否則不充分的潤滑可能會損壞運動部件。

驅動軸：

每操作 30 小時塗抹潤滑脂（Makita 潤滑脂 N No.2 或同級品）。

▶ 圖片30

注：Makita 原廠潤滑脂可向 Makita 當地經銷商購買。

存放

存放從動力裝置分離的組件時，請蓋上管件末端的封蓋。

▶ 圖片31

故障排除

請求維修之前，請先自行檢查。如果您發現本手冊中未作說明的問題，請勿試圖拆解機器。應詢問 Makita（牧田）授權的維修服務中心，請務必使用 Makita（牧田）的更換部件進行維修。

異常狀態 可能原因(故障) 糾正措施
馬達未啟動。-請參閱動力裝置的使用說明書。
馬達很快停止。-請參閱動力裝置的使用說明書。
馬達速度未變快。-請參閱動力裝置的使用說明書。
風扇未轉動。→立即停止馬達。	動力裝置和本組件的外管未正確連接。
	驅動系統異常 請聯絡授權服務中心進行維修。
動力裝置異常振動。→立即停止馬達。	驅動系統異常 請聯絡授權服務中心進行維修。
即使已釋放開關扳機,風扇仍繼續轉動。→立即停止馬達。	動力裝置未正常運作。請聯絡授權服務中心進行維修。

選購附件

小心：這些配件或組件為本說明書所列的 Makita（牧田）機器專用。如使用其他廠牌的配件或組件，可能會發生人員受傷的危險。僅可將選購配件或組件用於其規定目的。

如您需要瞭解更多關於這些選購附件的信息，請諮詢當地的Makita（牧田）維修服務中心。

• 延長噴嘴
• 平噴嘴
• 簪溝噴嘴組
• Makita（牧田）原装電池和充電器

注：本列表中的部分部件，可能為產品包裝內隨附的標準配件。內容可能因國家而異。

规格

型号: UB402MP
性能*1风量 0-6.2 m		^3 /min
性能*2风量 0-6.2 m		^3 /min
性能*3风量 0-6.2 m		^3 /min
总长度 760 mm
净重 1.2 kg

*1.吹风附件与DUX60充电式多功能动力机组合使用时的性能
*2.吹风附件与DUX18充电式多功能动力机组合使用时的性能
*3.吹风附件与UX01G充电式多功能动力机组合使用时的性能
- 生产者保留变更规格不另行通知之权利。
- 规格可能因销往国家之不同而异。

认可的动力机

该刀头总成仅可与以下动力机组合使用：

• DUX60充电式多功能动力机
• DUX18充电式多功能动力机
• UX01G充电式多功能动力机

警告：切勿在未经认可的动力机上使用该刀头总成。在未经认可的动力机上使用该刀头总成可能会造成严重伤害。

符号

以下显示本设备可能会使用的符号。在使用工具之前，请务必理解其含义。

特别小心和注意。

阅读使用说明书。

手应远离旋转的部件。

长发可能会导致卷入事故。

使旁观者远离。

请佩戴耳目保护装置。

勿暴露于潮湿环境。

保持最少15 m的距离。

Ni-MH Li-ion

仅限于欧盟国家

由于本设备中包含有害成分，因此废弃的电气和电子设备、蓄电池和普通电池可能会对环境和人体健康产生负面影响。

请勿将电气和电子工具或电池与家庭普通废弃物放在一起处置！

根据欧洲关于废弃电气电子设备、蓄电池和普通电池、废弃的蓄电池和普通电池的指令及其国家层面的修订法案，废弃的电气设备、普通电池和蓄电池应当单独存放并递送至城市垃圾收集点，根据环保法规进行处置。

此规定由标有叉形标志的带轮垃圾桶符号表示。

用途

该附件仅可用于吹除灰尘，且必须与认可的动力机组合使用。切勿将该附件用于其他用途。不正当使用可能会导致严重伤害。

EC符合性声明

仅用于欧洲国家

我们作为制造商：Makita Europe N.V., 营业地址：Jan-Baptist Vinkstraat 23070 Kortenberg BELGIUM. 授权 Hiroshi Tsujimura 制作技术文件并根据我们的独有责任声明该产品；

名称：吹风附件。类型名称：UB402MP。

符合2006/42/EC的有关规定，也符合以下EC/EU指令的相关规定：2000/14/

EC，并且根据以下协调标准制造：EN

60335-1:2012+A11:2014+A13:2017

+A1:2019+A14:2019+A2:2019, EN

50636-2-100:2014.

声明地点和日期：比利时科滕贝

赫，31.10.2022

负责人：Hiroshi Tsujimura，Makita

Europe N.V.董事

安全警告

吹风机安全注意事项

警告：使用前，请通读本机附带的所有安全警告、说明、插图和规格以及动力机的使用说明书。若不遵循以下所列的说明，可能会导致触电、起火和/或操作人员和/或旁观者受到严重伤害。

请保留所有的警告和说明事项，以备日后参考。

警告和注意事项中的术语“强力刷/强力清扫机”和“机器”指代本附件与动力机的组合。

培训

1. 请仔细阅读说明。熟悉控制和正确操作吹风机的方法。

2. 切勿让儿童和体力、感觉及心智不健全或缺乏经验知识的人员以及不熟悉操作说明的人员使用吹风机。当地法规会限制操作人员的年龄。

3. 请勿在附近有人（特别是儿童）或宠物的情况下操作吹风机。

4. 操作时要时刻谨记，如果给他人及其财产造成损失，操作者或用户要为此负责。

准备

1. 操作吹风机时，请务必穿戴厚实的鞋子和长裤。
2. 请勿穿着宽松的衣服或佩戴首饰，它们可能会被吸入进气口。使头发远离进气口。
3. 使用电动工具时请始终佩带护目镜以免伤害眼睛。护目镜须符合美国ANSI Z87.1、欧洲EN 166或者澳大利亚/新西兰的AS/NZS 1336的规定。在澳大利亚/新西兰，法律要求佩带面罩保护脸部。

雇主有责任监督工具操作者和其他近工作区域人员佩带合适的安全防护设备。

1. 为防止灰尘引起的过敏，建议佩戴面罩。
2. 操作机器期间，务必始终穿戴防滑防护鞋。防滑、闭趾安全靴和鞋可减少受伤风险。
3. 佩戴耳罩等护耳装置。噪音会损伤听力。

操作

1. 请确保区域内无儿童、旁观者和宠物。至少需使所有儿童、旁观者和宠物等在 15 ~m 半径之外； 15 ~m 区域外仍有被抛掷物体造成人身伤害的危险。应鼓励旁观者佩戴护目镜。有人接近您时，请停止机器。

▶ 图片1

1. 关闭吹风机电源并取出电池组，确保所有运动部件已完全停止

2. 离开吹风机时。

3. 清除堵塞物前。
4. 检查、清洁或处理吹风机前。

5. 如果吹风机开始异常振动。

6. 仅可在光线充足或良好照明的情况下操作本吹风机。

7. 操作时手不要伸得太长，务必始终保持身体平衡，立足稳定。
8. 在斜坡上时确保立足稳固。
9. 操作时请行走，切勿跑动。
10. 确保冷却进气口无碎片。
11. 不得朝向附近的人吹扫碎片。
12. 请在建议的位置和稳固的表面上操作吹风机。
13. 请勿在高处操作吹风机。
14. 使用吹风机时，切勿将喷嘴对准工作区中的任何人。

15. 切勿堵塞进气口和 / 或吹气口。

16. 在灰尘较大的区域内操作时，请注意避免吹风机吸气口或出气口被灰尘或污垢阻塞。

17. 请勿使用非Makita（牧田）提供的喷嘴。

18. 请勿将吹风机用于膨胀气球、橡皮艇或类似物品。

19. 请勿在打开的窗户等附近操作吹风机。

20. 建议在适宜的时间段（不要在早上或深夜）操作吹风机，以避免扰民。
21. 建议在吹风前使用耙子和扫帚等分散碎片。
22. 吹风前，请在多尘环境下略微湿润地面或在必要时使用喷雾器。
23. 调整吹风机喷嘴长度，使得气流可接近地面。
24. 如果吹风机撞击到异物或开始产生任何异常的噪音或振动，立即关闭吹风机电源以停止运行。重新启动和操作吹风机前，请取出电池组并检查吹风机有无损坏。如吹风机损坏，请联系Makita（牧田）授权的维修服务中心进行维修。
25. 请勿将手指和其它物品插入进气口或吹气口。
26. 防止意外启动。在插入电池组、拿起或搬运吹风机之前，请确保开关处于关闭位置。搬运吹风机时手指放在开关上或者在开关打开的情况下给吹风机通电可能导致意外事故。
27. 切勿吹扫危险材料，例如钉子、玻璃碎片或刀片。
28. 请勿在可燃物附近操作吹风机。
29. 避免在低温环境下长时间操作吹风机。

30. 组装或调节机器前，请关闭电机电源并取出电池组。

31. 启动电机前，请佩戴个人防护设置。

32. 启动电机前，请检查机器是否存在损坏，螺丝 / 螺母松动或者组装不当。请检查并确保所有的控制杆和按钮可以正常工作。清洁并擦干把手。
33. 如果机器有损坏或未安装完毕，切勿尝试启动电机。
34. 请根据操作者的身材合理调节肩带和手柄。
35. 操作期间，请使用肩带。使机器牢固位于身体右侧。

▶ 图片2

1. 无论您习惯使用左手还是右手，请都用左手握住前把手，右手握住后把手。五指握住把手。
2. 切勿尝试单手操作本机器。失控会导致严重或致命伤害。为降低人身伤害风险，请使手和脚都远离刷或清扫鼓。
3. 如果机器遭到严重撞击或摔落，请在继续工作前检查机器状态。检查控制和安全设备是否存在故障。如果有任何损坏或疑问，请联系我们的授权维修服务中心进行检查和维修。
4. 按照动力机的使用说明书正确使用动力机。
5. 有关如何启动和控制机器，请参见动力机的使用说明书。
6. 操作期间，切勿站在打滑不稳的表面或陡坡上。寒冷季节，请警惕冰雪并时刻确保立足稳固。
7. 请勿在能见度有限的恶劣天气下使用机器。否则可能会因视线较差导致跌倒或不正确的操作。
8. 请勿在雷电天气使用机器。

运输

1. 运输期间请停止电机。否则意外启动会导致人身伤害。

振动

1. 暴露于过大的振动会导致操作者血管或神经系统损害，导致手指、手掌或手腕出现以下症状：“无知觉”（麻木）、刺痛、疼痛、刺痛感、皮肤或皮肤颜色发生变化。如果出现以上任何一种症状，请就医。

为减少罹患“白指病”的风险，在操作期间请保持手部温暖并保养好机器和附件。

保养和存放

1. 保证所有螺母、螺栓和螺丝都已拧紧，确保吹风机处于安全的工作状态。
2. 若部件磨损或损坏，请使用Makita（牧田）提供的部件进行更换。
3. 将吹风机存于儿童接触不到的干燥位置。
4. 将吹风机停机以便检查、维修、存放或更换附件时，请关闭吹风机电源，确保所有运动部件已完全停止，并取出电池组。对吹风机进行任何操作之前，请先冷却吹风机。精心保养吹风机并保持清洁。
5. 在存放前始终冷却吹风机。
6. 请勿使吹风机暴露在雨水中。将吹风机存放在室内。
7. 抬起吹风机时请务必屈膝，并注意避免伤及背部。
8. 请务必清理设备上的灰尘和泥土。切勿使用汽油、苯、稀释剂、酒精或类似物品清洁工具进行清洁。否则可能会导致塑料部件变色，变形或产生裂纹。
9. 请勿尝试进行本手册或动力机使用说明书中未提及的保养或修理。请授权维修中心进行此类工作。
10. 根据说明进行润滑和更换附件。
11. 请仅使用原装正品配件和附件。使用第三方提供的配件或附件可能会导致设备故障，财产损失和 / 或严重的人身伤害。
12. 请定期要求授权维修中心检查并维护机器。
13. 存放机器前，进行全面清洁和保养。取出电池组。
14. 请勿将本设备倚靠在墙上或其他物体上。否则可能会摔落导致人身伤害。

电池式工具使用和注意事项

1. 仅使用生产者规定的充电器充电。将适用于某种电池包的充电器用到其他电池包时可能会发生着火危险。
2. 仅使用配有专用电池包的电动工具。使用其他电池包可能会产生伤害和着火危险。

3. 当电池包不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防电池包一端与另一端连接。电池组端部短路可能会引起燃烧或着火。

4. 在滥用条件下，液体可能会从电池组中溅出；应避免接触。如果意外碰到液体，用水冲洗。如果液体碰到了眼睛，还应寻求医疗帮助。从电池中溅出的液体可能会发生腐蚀或燃烧。

5. 不要使用损坏或改装过的电池包或工具。损坏或改装过的电池组可能呈现无法预测的结果，导致着火、爆炸或伤害。
6. 不要将电池包暴露于火或高温中。电池包暴露于火或高于130℃的高温中可能导致爆炸。
7. 遵循所有充电说明。不要在说明书中指定的温度范围之外给电池包或电动工具充电。不正确或在指定的温度范围外充电可能会损坏电池和增加着火的风险。

电气和电池安全

1. 请勿将电池弃于火中。否则会引起电池爆炸。请查阅当地法规了解适当的特殊处理说明。
2. 请勿打开或拆解电池。溢出的电解质具有腐蚀性，可能会对眼睛或皮肤造成损伤。吞服则有致毒危险。
3. 请勿在雨中或潮湿的地方充电。
4. 勿在室外对电池充电。
5. 请勿用湿手操作充电器，包括充电器插头和充电器端子。

维修

1. 让专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
2. 决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。

请保留此说明书。

警告：请勿为图方便或因对产品足够熟悉（由于重复使用而获得的经验）而不严格遵循相关产品安全规则。

使用不当或不遵循使用说明书中的安全规则会导致严重的人身伤害。

部件说明

▶ 图片3: 1. 盖子 2. 管材 3. 末端喷嘴

装配

警告：组装或调节设备前，请关闭电机电源并取出电池组。否则风扇可能会运动并导致人身伤害。

警告：组装或调节设备时，请始终将其放下。组装或调节设备时直立放置设备可能导致严重的人身伤害。

警告：遵循“安全警告”章节以及动力机使用说明书中的警告和注意事项。

安装配管

小心：安装后，始终确认配管已牢固固定。安装不当可能会导致刀头总成从动力机上跌落，造成人身伤害。

将该安装配管安装至动力机。

1. 从配管的末端取下盖子。

▶ 图片4: 1. 配管 2. 盖了

注意：请勿丢弃盖子，它会在存放附件时用到。

1. 朝着刀头总成转动杆。

▶ 图片5: 1. 杆

1. 将销钉与电源装置上的箭头标记对齐。插入配管直至释放按钮弹起。

确保位置线位于电源装置上的箭头标记尖部，以及电源装置上的箭头标记和配管上的箭头标记相对朝向。

▶ 图片6: 1. 释放按钮 2. 电源装置上的箭头标记 3. 钳钉 4. 位置线 5. 配管上的箭头标记

1. 刺着动力机转动杆。

▶ 图片7: 1. 杆

确保灯表面与配管平行。

注意：未插入配管时请勿紧固杆。否则杆可能过于紧固驱动轴开口部分，导致其受损。

要拆下配管时，按下释放按钮的同时，朝着刀头总成转动杆并且拉出配管。

安装末端喷嘴

将吹风管上的凸起部分与端部喷嘴上的凹槽对齐。然后将端部喷嘴固定在吹风管上，再旋转端部喷嘴将其锁定在对应位置。

▶ 图片9: 1. 三角形标记 2. 端部喷嘴

3.吹风管

拆下末端喷嘴时，按与安装步骤相反的顺序执行操作。

注：如图所示，移动喷嘴即可改变喷嘴的长度。

▶ 图片10

安装扁喷嘴或延长喷嘴

选购附件

1. 从附件拆下末端咬嘴。

2. 将扁喷嘴或延长喷嘴安装至附件，然后将其旋转以锁定到位。

▶ 图片11：1. 扁喷嘴 2. 延长喷嘴 3. 附件

安装排水沟喷嘴套件

选购附件

1. 从附件上拆下末端喷嘴，延长喷嘴或扁喷嘴。

2. 拧松小尺寸软管夹上的螺丝，将软管夹穿过附件。

▶ 图片12: 1. 螺丝 2. 教管夹（小尺寸） 3. 附件

1. 将延长管连接至附件。

将延长管上的凹槽与附件上的凸起部分对齐，然后沿其凹槽滑动延长管，使两个三角形标记彼此相对。

▶ 图片13: 1. 延长管 2. 附件

1. 如图所示将软管夹放置于凹槽上，然后拧紧螺丝。

1. 根据工作高度，将剩余的延长管连接至已连接的延长管上。

小心：将排水沟喷嘴套件与多功能动力机及吹风附件组合使用时，请勿使用三

1. 将末端喷嘴连接至延长管上。连接时，请将末端喷嘴与延长管上的三角形标记对齐，然后推动末端喷嘴直至其锁定。随后，将末端喷嘴旋转至适当位置以方便作业。

▶ 图片16: 1. 末端喷嘴 2. 延长管 3. 三角形标记

拆除末端喷嘴时，请将末端喷嘴与延长管上的三角形标记对齐，再将末端喷嘴从延长管中拔出。

▶ 图片17: 1. 末端喷嘴 2. 延长管 3. 三角形标记

操作

警告：遵循“安全警告”章节以及动力机使用说明书中的警告和注意事项。
警告：操作前，调节吊扣位置和肩带至可舒适操作的位置。

吹风机操作

小心：电源打开时，请勿将机器放在地上。否则沙尘可能会进入进气口，这可能会导致机器故障或造成人身伤害。

双手紧握机器，缓慢移动以进行吹扫操作。当在建筑物、大的石块或车辆周围进行吹扫作业时，请使喷嘴避开上述物体。当在角落位置进行作业时，请先吹扫角落，然后移至宽阔区域。

根据使用环境和条件，通过动力机的开关扳机调节风速。

▶ 图片18

使用排水沟喷嘴套件

小心：当使用排水沟喷嘴套件时，请用双手而非单手握住吹风机。
▶ 图片19
小心：请勿在电线附近使用排水沟喷嘴套件。
▶ 图片20
小心：请勿在大风天气下使用排水沟喷嘴套件。
▶ 图片21

小心：当使用排水沟喷嘴套件时，请确保其他人员或动物与吹风机保持15 m以上的距离。

▶ 图片22

通过抓握吹风机把手将吹风机直立向上抓紧。将吹风机的吹气口放置于排水沟上，然后打开吹风机。

▶ 图片23

致UX01G用户

注意：使用排水沟喷嘴套件时，如果将UX01G用作动力机，并且将BL4080F安装至UX01G，请使用如下所示的推荐肩带，不要使用动力机包装中所包含的肩带。有关推荐的肩带，请咨询Makita（牧田）授权的维修服务中心。

安装肩带

小心：务必使用安装至动力机上的肩带。操作前，根据用户身材调节肩带，以防止疲劳。
小心：操作前，确保肩带已正确安装至动力机上的吊扣。
小心：操作前，确保肩带上的带扣已扣紧。
小心：务必使用如下所示的肩带。请勿使用其他肩带。

1. 佩戴肩带并扣紧带扣。

▶ 图片24: 1. 带扣

注：移除肩带时，请先解开带扣再移除肩带。

1. 将肩带调整到舒适的工作位置。
   ▶ 图片25
2. 将肩带上的挂钩扣到动力机的吊扣上。
   ▶ 图片26: 1. 挂钩 2. 吊扣

用户可快速解开肩带。只需挤压带扣两侧即可松开肩带。

▶ 图片27: 1. 带扣

保养

警告：检查或维护本设备前，请关闭电机电源并取出电池组。否则风扇可能会运动并导致严重的人身伤害。
警告：检查或维护设备时，请始终将其放下。组装或调节设备时直立放置设备可能导致严重的人身伤害。
警告：遵循“安全警告”章节以及动力机使用说明书中的警告和注意事项。

注意：切勿使用汽油、苯、稀释剂、酒精或类似物品清洁工具。否则可能会导致工具变色、变形或出现裂缝。

为了保证产品的安全与可靠性，维修、任何其他的维修保养或调节需由Makita（牧田）授权的或工厂维修服务中心完成。务必使用Makita（牧田）的替换部件。

清洁机器

用干布或浸有肥皂水并且拧干的布擦拭机器上的灰尘。

▶ 图片28

清除附件后部吸气口处的灰尘或污垢。
▶ 图片29: 1. 吸气口

检查和保养间隔

运转时间 操作前 每天			(10小时)	30小时
整体装置 目测检查是否有部件受损		√	-	-
驱动轴 添加润滑脂	--			√
动力机 请参阅动力机的使用说明书

整机检查

检查有无部件损坏。如需更换，请联系 Makita（牧田）授权的维修服务中心进行更换。

润滑移动部件

注意：按照频度说明涂抹一定量的油脂。否则不充分的润滑可能会损坏运动部件。

驱动轴：

每隔30个工作小时，涂抹一次润滑脂（牧田润滑脂N No.2或同等的润滑脂）。

▶ 图片30

注：可从本地Makita（牧田）经销商处购买原装Makita（牧田）润滑脂。

存放

分开存放附件和动力机时，请将盖子放置于配管末端。

▶ 图片31

故障排除

请求维修前，请先自行检查。如果您发现本手册中有未作说明的问题，请勿尝试拆卸机器。请联络Makita（牧田）授权维修服务中心，使用Makita（牧田）的替换部件进行修复。

异常状态 可能原因(故障) 纠正措施
电机不启动。 - 请参阅动力机的使用说明书。
电机很快停止。 - 请参阅动力机的使用说明书。
电机速度不提高。 - 请参阅动力机的使用说明书。
风扇不旋转。→立即停止电机。	动力机的配管与附件连接不正确。
	驱动系统异常 联系授权维修服务中心进行维修。
动力机振动异常。→立即停止电机。	驱动系统异常 联系授权维修服务中心进行维修。
即使松开开关扳机,风扇仍继续旋转。→立即停止电机。	动力机未正常工作。 联系授权维修服务中心进行维修。

选购附件

小心：这些附件或装置专用于本说明书所列的Makita（牧田）机器。若使用其他附件或装置，则可能存在人身伤害风险。仅可将附件或装置用于规定目的。

如您需要了解更多关于这些选购附件的信息，请咨询当地的Makita（牧田）维修服务中心。

• 延长喷嘴
• 扁喷嘴
• 排水沟喷嘴套件
• Makita（牧田）原装电池和充电器

注：本列表中的一些部件可能作为标准配件包含于产品包装内。它们可能因销往国家之不同而异。

사양
