UB402MP - Üfleme aksesuarı MAKITA - Ücretsiz kullanım kılavuzu

Ürün Tipi	Üfleyici Aksesuarı
Marka	Makita
Model	UB402MP
Toplam Uzunluk	760 mm
Net Ağırlık	1,2 kg
Hava Hacmi	0 – 6,2 m³/dk
Hava Hızı (ortalama)	0 – 39,1 m/s
Hava Hızı (maks.)	0 – 47,4 m/s
Uyumlu Motor Üniteleri	DUX60, DUX18, UX01G (akülü çok fonksiyonlu motorlar)
Güç Kaynağı	Motor ünitesi üzerinden (Makita Li-ion pil)
Kullanım Amacı	Toz ve kalıntıları üfleme
Uç Memesi	Dahildir, uzunluk ayarlanabilir
İsteğe Bağlı Aksesuarlar	Uzatma borusu, düz boru, oluk borusu kiti
Sabitleme	Motor ünitesine sıkma kolu ile
Taşıma Askısı	Birlikte verilen askıyı kullanın (BL4080F ile UX01G hariç)
Bakım	Nemli bezle temizleme, her 30 saatte bir motor milini yağlama
Güvenlik	Koruyucu gözlük, işitme koruması, dar giysi, 15 m güvenlik mesafesi
Standartlar	CE, EN 60335-1, EN 50636-2-100
Garanti	Motor ünitesi kılavuzuna bakın

Sık sorulan sorular - UB402MP MAKITA

UB402MP aksesuarını hangi motor üniteleriyle kullanabilirim?

Aksesuar, Makita'nın akülü çok fonksiyonlu motorları DUX60, DUX18 ve UX01G için onaylanmıştır. Onaylanmamış bir üniteyle asla kullanmayın.

Aksesuar hortumunu motorlu alete nasıl takarım?

Kapağı çıkarın, kolu aksesuara doğru çevirin, pimi ok işaretiyle hizalayın, hortumu serbest bırakma düğmesi çıkana kadar itin, ardından kolu motorlu alete doğru çevirin. Kol yüzeyinin hortuma paralel olduğundan emin olun.

Uç memesi nasıl takılır?

Üfleyici borusunun çıkıntılı kısmını uç memesinin oluğuyla hizalayın, takın ve kilitlenene kadar çevirin. Çıkarmak için ters işlemi yapın.

UB402MP için hangi isteğe bağlı aksesuarlar mevcuttur?

Bir uzatma borusu, düz boru veya oluk borusu kiti (ayrı satılır) kullanabilirsiniz. Kurulum için kılavuza bakın.

Aksesuarı nasıl temizler ve bakımını yaparım?

Kuru veya iyice sıkılmış sabunlu suya batırılmış bir bezle temizleyin. Sert kimyasallar kullanmayın. Her 30 saatlik çalışmada motor milini Makita No.2 gresle yağlayın.

Hangi güvenlik önlemlerini almalıyım?

Koruyucu gözlük ve işitme koruması takın. Kişileri ve hayvanları 15 m'den fazla uzakta tutun. Bol giysiler giymeyin. Bakımdan önce aleti kapatın ve pili çıkarın.

Oluk borusu kitini rüzgarlı havada kullanabilir miyim?

Hayır, oluk borusu kitini rüzgarlı havada veya elektrik kablolarının yakınında kullanmayın. Üfleyiciyi iki elinizle tutun ve kişileri 15 m'den fazla uzaklaştırın.

Motor çalışmazsa veya fanlar dönmezse ne yapmalıyım?

Önce motor ünitesi kılavuzuna bakın. Fanlar dönmezse, motoru derhal durdurun ve alet ile aksesuar arasındaki bağlantıyı kontrol edin. Sorun devam ederse, yetkili bir Makita servis merkezine başvurun.

Aksesuarı kullanmadığımda nasıl saklamalıyım?

Kuru bir yerde, çocukların erişemeyeceği bir yerde saklayın. Motorlu aletten ayırırsanız, korumak için hortumun ucuna kapağı takın.

Üfleyici başlığının maksimum hava hızı nedir?

Kullanılan motor ünitesine bağlı olarak maksimum hava hızı 47,4 m/s'ye (ortalama 39,1 m/s) ulaşabilir. Hava hacmi 0 ila 6,2 m³/dk'dır.

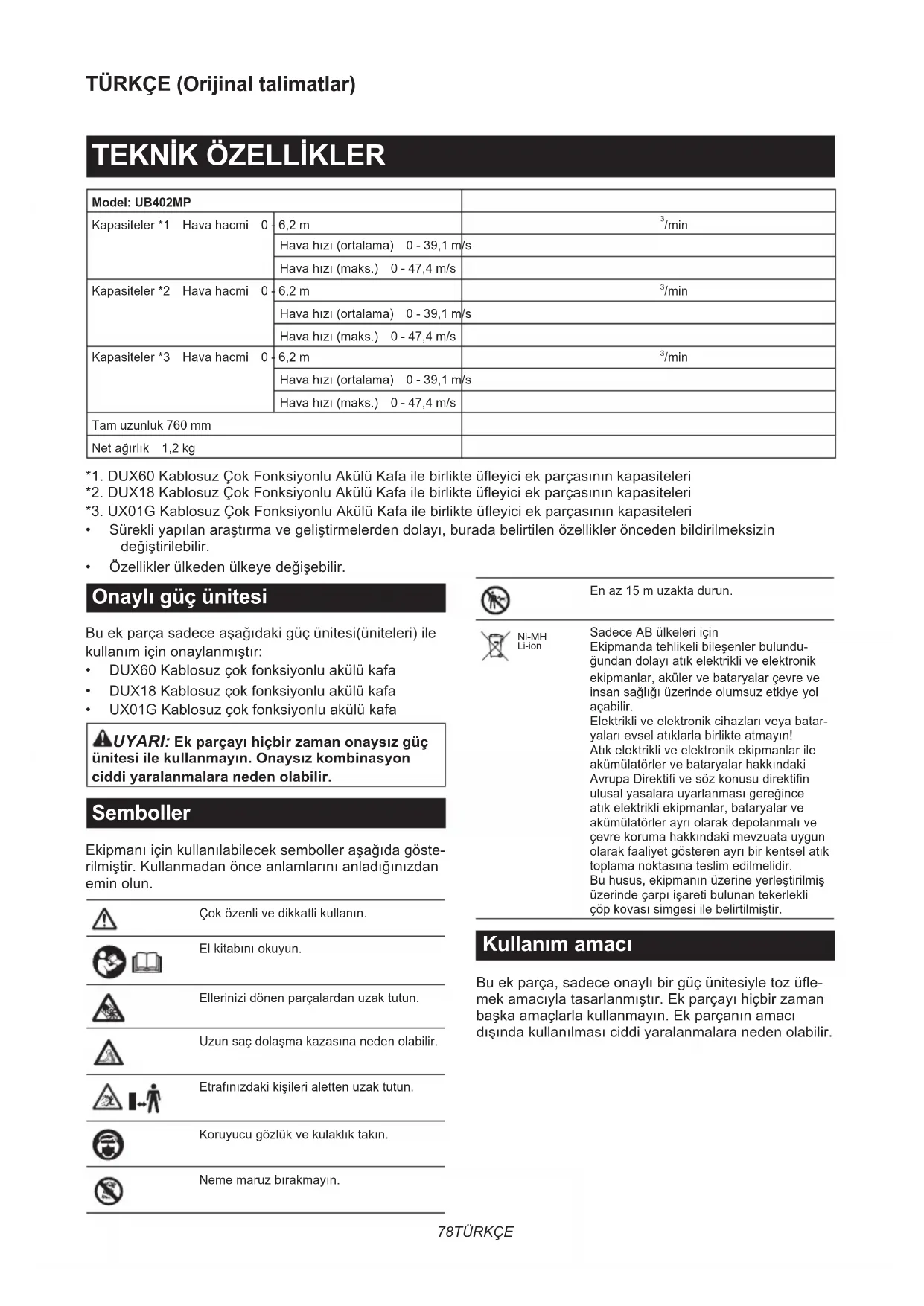

KULLANIM KILAVUZU UB402MP MAKITA

*1. DUX60 Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri

*2. DUX18 Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri

*3. UX01G Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri

- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.

- Özellikler ülkeden ülkeye değişebilir.

Onaylı güç ünitesi

Bu ek parça sadece aşağıdaki güç ünitesi(üniteleri) ile kullanım için onaylanmıştır:

• DUX60 Kablosuz çok fonksiyonlu akülü kafa
• DUX18 Kablosuz çok fonksiyonlu akülü kafa
• UX01G Kablosuz çok fonksiyonlu akülü kafa

⚠UYARI: Ek parçayı hiçbir zaman onaysız güç ünitesi ile kullanmayın. Onaysız kombinasyon ciddi yaralanmalara neden olabilir.

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun.

Çok özenli ve dikkatli kullanın.

El kitabını okuyun.

Ellerinizi dönen parçalardan uzak tutun.

Uzun saç dolaşma kazasına neden olabilir.

Etrafınızdaki kişileri aletten uzak tutun.

Koruyucu gözlük ve kulaklık takın.

Neme maruz bırakmayın.

En az 15 m uzakta durun.

Ni-MH Li-ion

Sadece AB ülkeleri için

Ekipmanda tehlikeli bileşenler bulundu- ğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.

Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.

Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

Kullanım amacı

Bu ek parça, sadece onaylı bir güç ünitesiyle toz üflemek amacıyla tasarlanmıştır. Ek parçayı hiçbir zaman başka amaçlarla kullanmayın. Ek parçanın amacı dışında kullanılması ciddi yaralanmalara neden olabilir.

EC Uygunluk Beyani

Sadece Avrupa ülkeleri için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA olarak Hiroshi Tsujimura'ya teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin:

Adı: Üfleyici Ek Parçası. Tip Adı: UB402MP. 2006/42/EC'nin ilgili tüm hükümlerini karşıladığı ve ayrıca aşağıdaki EC/EU Direktiflerinin: 2000/14/EC ilgili hükümlerini karşıladığı ve aşağıdaki Uyumlu Hale Getirilmiş Standartlara uygun olarak imal edildiğini beyan ederiz: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014. Beyan yeri ve tarihi: Kortenberg, Belçika. 31.10.2022 Sorumlu kişi: Hiroshi Tsujimura, Direktör - Makita Europe N.V.

GÜVENLİK UYARILARI

Üfleyici Güvenlik Talimatları

AUYARI: Kullanmadan önce bu makine ile verilen tüm güvenlik uyarıları, talimatlar, resimler ve teknik özellikler ile güç ünitesinin kullanım kılavuzunu okuyun. Aşağıda listelenen tüm talimatların takip edilmemesi elektrik çarpmasına, yangına ve/veya kullanıcı ve/veya çevredekilerin ciddi şekilde yaralanmasına neden olabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılarda ve önlemlerdeki “tahrikli fırça / tahrikli süpürge” ve “makine” terimi, ek parça ve güç ünitesi kombinasyonunu ifade eder.

Eğitim

1. Talimatları dikkatlice okuyun. Üfleyicinin kontrollerine ve doğru kullanımına aşinalık kazanın.
2. Fiziksel, duyusal ya da zihinsel yetenekleri kısıtlı olan veya deneyim ve bilgileri olmayan ya da bu talimatlara aşına olmayan kişilerin ve çocukların üfleyiciyi kullanmasına asla izin vermeyin. Yerel düzenlemeler kullanıcı yaşına sınırlandırma getirebilir.
3. Üfleyiciyi asla çevresinde insanlar, özellikle de çocuklar veya evcil hayvanlar varken kullanmayın.
4. Diğer insanlara ya da mallarına gelecek zararlardan ve kazalardan kullanıcıının sorumlu olduğunu unutmayın.

Hazırlık

1. Üfleyiciyi kullanırken daima sağlam ayakkabılar ve uzun pantolonlar giyin.

2. Hava girişine çekilebilecek takılar takmayın ve bol elbiseler giymeyin. Uzun saçlarını zı hava girişlerinden uzak tutun.

3. Elektrikli aletleri kullanırken gözlerinizi korumak için daima koruyucu gözlük kullanın. Gözlüklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda'da, yüzünüzü korumanız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.

Alet operatörlerinin ve çalışma alanının yakınında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlanması, işverenin yükümlülüğündedir.

1. Tozdan rahatsız olmamak için toz maskesi takılması tavsiye edilir.
2. Makineyi kullanırken daima kaymaz ve koruyucu ayakkabı giyin. Kaymaz, kapalı topuklu güvenlik botları ve ayakkabıları yaralanma riskini azaltır.
3. Kulak tıkacı gibi kulak koruyucu takın. Gürültüye maruz kalmak işitme kaybına neden olabilir.

Çalıştırma

1. Bölgede çocuklar, izleyenler ve evcil hayvanlar olmamasını sağlayın. Tüm çocukların, izleyenleri ve evcil hayvanları en az 15 m'lik yarıçapın dışında tutun; 15 m'lik bölgenin dışında fırlayan cisimlerden hala yaralanma riski vardır. İzleyenler göz koruyucu takmaya teşvik edilmelidir. Yanınıza biri yaklaşıyorsa makineyi durdurun.
   ▶ Şek.1
2. Şu durumlarda üfleyiciyi kapatın, batarya kartuşunu çıkarın ve hareket eden tüm parçaların tamamen durduğundan emin olun:

- üfleyiciyi kullanmayı bıraktığınızda.

- tıkanıklıkları temizlemeden önce.

- üfleyiciyi kontrol etmeden, temizlemeden veya üzerinde çalışmadan önce.

- üfleyici anormal bir şekilde titremeye başlarsa.

1. Üfleyiciyi sadece gün ışığında ya da iyi aydınlatma sağlayan yapay ışıkta kullanın.
2. Fazla ileriye uzanmaya çalışmayın ve her zaman doğru bir dengeyi koruyun ve yere sağlam basın.
3. Eğimli yerlerde adımlarınıza daima dikkat edin.
4. Yürüyerek kullanın, asla koşmayın.

5. Tüm soğutma hava girişlerini döküntülerden temiz tutun.

6. Döküntüleri hiçbir zaman etraftakilere doğru üflemeyin.

7. Üfleyiciyi sağlam bir yüzeyde önerilen konumda çalıştırın.
8. Üfleyiciyi yüksek yerlerde çalıştırmayın.
9. Üfleyiciyi kullanırken nozulu yakınınızdaki kişilere doğrultmayın.
10. Emme girişini ve/veya üfleyici çıkışını asla tıkamayın.

- Tozlu alanda çalışırken emme girişinin veya üfleyici çıkışının toz veya pislikle tıkanmamasına dikkat edin.

- Makita tarafından sağlanan nozullar dışında başka nozul kullanmayın.

- Üfleyiciyi top, şişme bot veya benzeri şeyleri şişirmek için kullanmayın.

1. Üfleyiciyi açık pencere vb. yanında çalıştırmayın.
2. Üfleyicinin sadece makul saatlerde çalıştırılması tavsiye edilir - sabahın erken saatleri ya da gece geç vakitler gibi insanların rahatsız olabileceği saatlerde çalıştırmayın.
3. Üfleme işlemine başlamadan önce tırmık ve süpürge kullanarak döküntülerin gevşetilmesi tavsiye edilir.
4. Üflemeden önce tozlu durumdaki yüzeyleri hafifçe ıslatın veya gerekirse su sisi püskürtü- cüsü kullanın.
5. Hava akımının zemine yakın çalışabilmesi için üfleme makinesi ağzının uzunluğunu ayarlayın.
6. Üfleyici herhangi yabancı bir cisme rastlarsa veya alışmamış gürültüler çıkarmaya veya titremeye başlarsa, üfleyiciyi durdurmak için hemen kapatın. Yeniden başlatmadan ve çalıştırmadan önce, batarya kartuşunu çıkarın ve üfleyiciyi hasara karşı kontrol edin. Üfleyici hasar görmüşse Makita Yetkili Servis Merkezlerine tamir ettirin.
7. Emme girişine veya üfleyici çıkışına parmak ya da başka bir nesne sokmayın.
8. İstem dışı çalışmayı önleyin. Batarya kartuşunu takmadan, üfleyiciyi elinize almadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Üfleyiciyi parmağınız anahtarın üzerindeyken taşımak ya da anahtar açık konumundayken üfleyiciye güç vermek kazalara davetiye çıkarır.
9. Çivi, cam parçaları veya bıçaklar gibi tehlikeli maddeleri asla üflemeyin.
10. Üfleyiciyi alev alabilecek malzemelerin yakınında kullanmayın.
11. Üfleyiciyi düşük sıcaklıklı ortamda uzun süre çalıştırmaktan kaçının.
12. Makineyi monte etmeden veya ayarlamadan önce, motoru kapatın ve batarya kartuşunu çıkarın.
13. Motoru çalıştırmadan önce kişisel koruyucu ekipman giyin.

14. Motoru çalıştırmadan önce makineyi hasarlara, gevşek vidalara/somunlara veya hatalı montaja karşı kontrol edin. Rahat çalışmak için tüm kontrol kollarını ve anahtarları kontrol edin. Tutamakları temizleyin ve kurulayın.

15. Makine hasarlı veya tamamen monte edilmemiş ise motoru çalıştırmaya asla kalkışmayın.

16. Omuz askısı ve kulpu, kullanıcıının vücut ölçü- süne uyacak şekilde ayarlayın.
17. İşlem sırasında, omuz askısını kullanın. Makineyi sağ tarafındanda sıkı bir şekilde tutun.

▶ Şek.2

1. İster sağlak, ister solak olun; ön sapı sol elinizle, arka sapı sağ elinizle tutun. Parmaklarını baş parmaklarınızla birlikte sapların etrafına kenetleyin.
2. Makineyi asla tek elle kullanmaya çalışmayın. Kontrolün kaybedilmesi ciddi ya da ölümcül yaralanmalarla sonuçlanabilir. Yaralanma riskini azaltmak için, ellerinizi ve ayaklarını fırçalardan veya süpürme silindirlerinden uzak tutun.
3. Makine ağır bir darbe alır ya da düşerse, çalışmaya devam etmeden önce durumunu kontrol edin. Kumandalarda ve güvenlik aygıtlarında arıza olup olmadığını kontrol edin. Herhangi bir hasar ya da şüpheli bir durum varsa, inceleme ve tamir için yetkili servis merkezimize başvurun.
4. Güç ünitesinin doğru kullanımı için güç ünitesinin kullanım kılavuzuna uyun.
5. Makineyi çalıştırma ve kontrol etme hakkında bilgi için güç ünitesinin kullanım kılavuzuna bakın.
6. Kullanım sırasında, asla sabit olmayan ya da kaygan bir yüzeyde veya dik meyilli bir yerde durmayın. Soğuk mevsimlerde, buz ve kara karşı dikkatli olun ve her zaman yere sağlam bastığınızdan emin olun.
7. Makineyi, görüşün sınırlı olduğu kötü havalarda kullanmayın. Aksi takdirde düşük görüş nedeniyle düşmeye veya hatalı çalışmaya neden olabilir.
8. Yıldırım riski varken makineyi kullanmayın.

Nakliye

1. Nakliye sırasında motoru durdurun. Aksi takdirde yanlışlıkla çalıştırmak yaralanmaya sebep olabilir.

Titreşim

1. Aşırı titreşime maruz kalmak kullanıcıının kan damarlarına veya sinir sistemine zarar verir ve parmaklarda, ellerde veya bileklerde aşağıdaki belirtilere neden olur: Uyuşma, karıncalanma, ağrı, biçak saplanıyor hissi, cilt renginde değişme. Bu belirtilerden herhangi biri oluşursa doktora görünün. "Beyaz parmak hastalığı" riskini azaltmak için kullanım sırasında ellerinizi sıcak tutun ve makine ve aksesuarlara iyi bakın.

Bakım ve saklama

1. Üfleyiciyi güvenli bir şekilde çalışır durumda tutmak için tüm somunların, civataların ve vidaların sağlam şekilde sıkıldığından emin olun.
2. Parçalar aşınır veya hasar görürse bun-ları Makita tarafından sağlanan parçalarla değiştirin.

3. Üfleyiciyi çocukların erişiminden uzak kuru bir yerde saklayın.

4. Üfleyiciyi kontrol, bakım, saklama veya akse-suar değiştirme maksadıyla durdurduğunuzda üfleyiciyi kapatın ve hareketli tüm parçaların tamamen durduğundan emin olun ve batarya kartuşunu çıkarın. Üfleyici üzerinde herhangi bir işlem yapmadan önce üfleyiciyi soğutun. Üfleyiciye özenle bakın ve temiz tutun.

5. Saklamadan önce her zaman üfleyicinin soğumasını bekleyin.
6. Üfleyiciyi yağmura maruz bırakmayın. Üfleyiciyi kapalı yerlerde saklayın.
7. Üfleyiciyi kaldırırken mutlaka dizlerinizi kırın ve sırtınızı incitmemeye dikkat edin.
8. Cihazı daima toz ve kire karşı temiz tutun. Bu iş için asla benzin, tiner, alkol ve benzeri maddeleri kullanmayın. Plastik parçalarda renk değişimi, deformasyon veya çatlaklar oluşabilir.
9. Bu kitapçıkta ya da güç ünitesinin kullanım kılavuzunda açıklananlar dışında bir bakım veya onarım işlemi yapmayı denemeyin. Bu tür işlemler için yetkili servis merkezimize başvurun.
10. Yağlama ve aksesuar değişimi için talimatları izleyin.
11. Daima ve sadece orijinal yedek parçalar ve aksesuarlar kullanın. Üçüncü taraflarca sağlanan parça veya aksesuarların kullanımı aletin arızalanması, eşyaların hasar görmesi ve/veya ciddi yaralanmaya neden olabilir.
12. Yetkili servis merkezimizden düzenli aralıklarla makinenin kontrol edilmesini ve bakımının yapılmasını isteyin.
13. Makineyi saklamadan önce, tam bir temizlik ve bakım yapın. Batarya kartuşunu çıkarın.
14. Cihazı herhangi bir yere, örneğin duvara, daya-mayın. Aksi takdirde aniden düşebilir ve yaralan-maya neden olabilir.

Bataryalı aletin kullanımı ve bakımı

1. Sadece üretici tarafından belirtilen şarj aleti ile şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.
2. Elektrikli aletleri sadece özel olarak belirtilen batarya kutuları ile kullanın. Başka batarya kutularının kullanımı yaralanma ve yangın riski oluşturabilir.
3. Batarya kutusu kullanılmadığında; iki terminal arasında bağlantı kurulmasına sebep olabilecek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objelerden uzak tutun. Batarya terminallerine kısa devre yaptırmak yanıklara ya da yangına yol açabilir.
4. Kötü koşullarda bataryadan sıvı sizabilir; bu sıvıya temas etmeyin. Eğer istemeden bir temas oluşursa suyla yıkayın. Sıvı göze temas ederse, suyla yıkadıktan sonra tıbbi yardım alın. Bataryadan çıkan sıvı tahrişe ya da yanıklara neden olabilir.

5. Batarya kutusu ya da alet hasar görmüşse ya da üzerinde değişiklik yapılmışsa batarya kutusunu kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış batarya kutuları yan- gün, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.

6. Batarya kutusunu veya aleti ateşe ya da aşırı sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C'nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.

7. Tüm şarj talimatlarına uyun ve batarya kutusunu ya da aleti yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek bataryaya zarar verebilir ve yangın riskini artırabilir.

Elektrik ve batarya güvenliği

1. Bataryayı/bataryaları ateşe atmayın. Batarya hüresi patlayabilir. Bertaraf etmeye ilişkin olası özel talimatlar için yerel yönetmelikleri kontrol edin.
2. Batarya/bataryaları açmayın ya da batarya(lar) üzerinde değişiklik yapmayın. Ortaya çıkan elektrolit aşındırıcıdır ve gözlere ya da cilde zarar verebilir. Yutulduğu takdirde zehirli olabilir.
3. Bataryayı yağmurda veya ıslak yerlerde şarj etmeyin.
4. Bataryayı açık alanda şarj etmeyin.
5. Şarj aleti fişi ve şarj aleti terminalleri dahil şarj aletine ıslak ellerle dokunmayın.

Servis

1. Elektrikli aletinize nitelikli bir onarım elemanı tarafından orijinal parçaları kullanılarak servis verilmesini sağlayın. Bu, elektrikli aletin güvenli kalmasını temin eder.
2. Hasarlı batarya kutularını asla tamir etmeye çalışmayın. Batarya kutularının tamiri sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

BU TALİMATLARI SAKLAYIN.

⚠️UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN.

YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

▶ Şek.3: 1. Başlık 2. Boru 3. Uç nozul

MONTAJ

⚠️UYARI: Ekipmanı monte etmeden veya ayarlamadan önce, motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde fanlar hareket edebilir ve yaralanmaya neden olabilir.
⚠️UYARI: Ekipmanı monte ederken veya ayar-larken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
⚠️UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarı-lara ve önlemlere uyun.

Ek borunun takılması

⚠️DİK KAT: Monte ettikten sonra ek borunun sabitlenmiş olduğunu mutlaka kontrol edin. Hatalı montaj ek parçanın güç ünitesinden düşmesine neden olabilir ve yaralanmaya yol açabilir.

Ek boruyu ana üniteye takın.

1. Başlığı borunun ucundan çıkarın.

▶ Şek.4: 1. Boru 2. Başlık

ÖNEMLİ NOT: Ek parçayı depolamak için başlık gerekeceğinden başlığı atmayın.

1. Mandalı ek parçaya doğru çevirin.

▶ Şek.5: 1. Mandal

1. Pimi güç ünitesinin üzerindeki ok işaretiyle hizalayın. Serbest bırakma düğmesi yukarı çıkana dek boruyu sokun.

Konum çizgisinin, güç ünitesinin üzerindeki ok işaretinin ucunda olduğundan ve güç ünitesinin üzerindeki ok işareti ile borunun üzerindeki ok işaretinin birbirlerine baktığından emin olun.

▶ Şek.6: 1. Serbest bırakma düğmesi 2. Güç ünite- sinin üzerindeki ok işareti 3. Pim 4. Konum çizgisi 5. Borunun üzerindeki ok işareti

1. Mandalı güç ünitesine doğru çevirin.

▶ Şek.7: 1. Mandal

Mandalın yüzeyinin boruya paralel olduğundan emin olun.

ÖNEMLİ NOT: Mandalı, ek boru takılmadan sıkmayın. Aksi takdirde mandal, tahrik milinin girişini çok fazla sıkıp ona zarar verebilir.

Boruyu çıkarmak için, mandalı ek parçaya doğru çevirin ve serbest bırakma düğmesine basarak boruyu çekip çıkarın.

▶ Şek.8: 1. Serbest bırakma düğmesi 2. Mandal 3. Boru

Uç nozulun takılması

Üfleyici borusu üzerindeki çıkıntıyı uç nozul üzerindeki girinti ile hizalayın, ardından uç nozulu üfleyici borusuna takın ve daha sonra uç nozulu çevirerek yerine kilitleyin.

▶ Şek.9: 1. Üçgen işareti 2. Uç nozul 3. Üfleme makinesi borusu

Uç nozulu çıkarmak için, takma işlemini tersinden uygulayın.

NOT: Ağız uzunluğu, şekilde gösterildiği gibi ağız hareket ettirilerek değiştirilebilir.

▶ Şek.10

Yassı nozul veya uzatma nozulunun takılması

İsteğe bağlı aksesuarlar

1. Uç nozulu ek parçadan çıkarın.

2. Yassı nozul veya uzatma nozulunu ek parçaya takın ve ardından çevirerek yerine kilitleyin.

▶ Şek.11: 1. Yassı nozul 2. Uzatma nozulu 3. Ek parça

Oluk nozul setinin takılması

İsteğe bağlı aksesuarlar

1. Uç nozul, uzatma nozulu veya yassı nozulu ek parçadan çıkarın.
2. Küçük hortum kelepçesinin üzerindeki vidayı gevşetin ve hortum kelepçesini ek parçaya geçirin.

▶ Şek.12: 1. Vida 2. Hortum kelepçesi (küçük) 3. Ek parça

1. Uzatma borusunu ek parçaya bağlayın.

Uzatma borusu üzerindeki girintiyi, ek parça üzerindeki çıkıntı ile hizalayın ve ardından üçgen işaretleri birbirine bakacak şekilde uzatma borusunu girintisi boyunca kaydırın.

▶ Şek.13: 1. Uzatma borusu 2. Ek parça

1. Hortum kelepçesini şekilde gösterildiği gibi yive yerleştirin ve vidayı sıkın.
   ▶ Şek.14: 1. Vida 2. Hortum kelepçesi
2. Çalışma yüksekliğine bağlı olarak kalan uzatma borularını, önceden takılmış olan uzatma borusuna bağlayın.

⚠️ DİKKAT: Oluk nozul setini çok fonksiyonlu akülü kafa ve üfleyici ek parçası ile birlikte kullanırken üç veya daha fazla uzatma borusu kullanmayın. Dengesizliğe neden olabilir ve yaralanmaya yol açabilir.

1. Uç nozulun çıkışını, şekilde gösterildiği gibi çevirin.

▶ Şek.15

1. Uç nozulu uzatma borusuna bağlayın. Bağlarken, uç nozul ve uzatma borusu üzerindeki üçgen işaretlerini hizalayın ve ardından uç nozulu tık sesi ile yerine oturana dek ittirin. Ondan sonra uç nozulu, işiniz için uygun bir konuma çevirin.

▶ Şek.16: 1. Uç nozul 2. Uzatma borusu 3. Üçgen işareti

Uç nozulu çıkarırken uç nozul ve uzatma borusu üzerindeki üçgen işaretlerini hizalayın ve ardından uç nozulu çekerek uzatma borusundan çıkarın.

▶ Şek.17: 1. Uç nozul 2. Uzatma borusu 3. Üçgen işareti

KULLANIM

⚠️UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.
⚠️UYARI: Kullanmadan önce askının konumunu ve omuz askısını rahat hissettiğiniz konuma ayarlayın.

Üfleme makinesinin kullanılması

⚠️ DİKKAT: Makineyi çalışırken yere koymayın.

Emme girişinden kum veya toz girerek arıza veya yaralanmaya neden olabilir.

Makineyi her iki elle sıkıca tutun ve etrafa yavaşça hareket ettirerek üfleme işlemini gerçekleştirin. Bina, büyük kaya veya araçların etrafında üfleme yaparken nozulun yönünü bunlardan uzaklaştırın. Bir köşede işlem yaparken köşeden başlayan ve ardından geniş alana geçin. Hava hızını güç ünitesinin anahtar tetiği ile ortam veya kullanım koşullarınıza göre ayarlayın.

▶ Şek.18

Oluk nozul setinin kullanılması

ADİKKAT: Oluk nozul setini kullanırken üfleyiciyi tek elle değil, her iki elinizle tutun.

▶ Şek.19

ADİKKAT: Oluk nozul setini elektrik tellerinin yakınında kullanmayın.

▶ Şek.20

⚠️DİK KAT: Oluk nozul setini rüzgarlı günlerde kullanmayın.

▶ Şek.21

⚠️DİK KAT: Oluk nozul setini kullanırken diğer insanları veya hayvanları üfleyiciden en az 15 m uzakta tutun.

▶ Şek.22

Üfleyicinin kolunu kavrayarak üfleyiciyi dik tutun. Üfleyicinin çıkışını oluşa yerleştirin ve ardından üfleyiciyi açın.

▶ Şek.23

UX01G kullanıcıları için

ÖNEMLİ NOT: Oluk nozul setini kullanırken güç ünitesi olarak UX01G'yi kullanır ve UX01G'ye BL4080F'yi takarsanız güç ünitesi paketinde verilen omuz askısını kullanmayın, aşağıda gösterilen önerilen omuz askısını kullanın. Önerilen omuz askısı için Makita Yetkili Servis Merkezlerine sorun.

Omuz askısının takılması

⚠️DİKKAT: Omuz askısı daima güç ünitesine takılı olarak kullanın. Kullanmadan önce, yorgunluğu önlemek için omuz askısını kullanıcıının boyutuna göre ayarlayın.

⚠️DİKKAT: Kullanmadan önce omuz askısının güç ünitesinin üzerindeki askıya düzgün bir şekilde takıldığından emin olun.

ADİKKAT: Kullanmadan önce omuz askısının tokasının sıkıca bağlandığından emin olun.

⚠️DİKKAT: Daima aşağıda gösterilen omuz askısını kullanın. Başka omuz askılarını kullanmayın.

1. Omuz askısını giyin ve tokayı bağlayın.

▶ Şek.24: 1. Toka

NOT: Omuz askısını çıkarırken tokayı açın ve omuz askını çıkarın.

1. Omuz askısını rahat bir çalışma konumuna ayarlayın.

▶ Şek.25

1. Omuz askısı üzerindeki kancayı güç ünitesinin askısına takın.

▶ Şek.26: 1. Kanca 2. Askı

Omuz askısı hızlı açılma özelliğine sahiptir. Omuz askısını çıkarmak için tokanın yan kısımlarına bastırmanız yeterlidir.

▶ Şek.27: 1. Toka

BAKIM

⚠️UYARI: Ekipmanı kontrol etmeden veya bakı- mini yapmadan önce motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde fanlar hareket ede- bilir ve ciddi yaralanmaya neden olabilir.

⚠ UYARI: Ekipmanı kontrol ederken veya bakı- mini yaparken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.

⚠️UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarı-lara ve önlemlere uyun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Makinenin temizlenmesi

Makineyi kuru bir bezle veya sabunlu suya batırılıp sıkılmış bir bezle silerek tozunu alın.

▶ Şek.28

Ek parçanın arka tarafındani emme girişinden toz veya kirleri temizleyin.

▶ Şek.29: 1. Emme girişi

Genel kontrol

Hasarlı parçaları kontrol edin. Gerekirse yetkili servis merkezinde bu parçaları değiştirin.

Hareketli parçaların yağlanması

ÖNEMLİ NOT: Sıklık ve sağlanan gres miktarına ilişkin talimatları takip edin. Aksi takdirde yetersiz yağlama hareketli parçalara zarar verebilir.

Tahrik mili:

Her 30 saat çalışma sonunda gres (Makita gres N No.2 veya eşdeğeri) basın.

▶ Şek.30

NOT: Makita bayinizden orijinal Makita gres satın alabilirsiniz.

Saklama

Güç ünitesinden ayrılmış ek parçayı depolarken borunun ucuna başlığı takın.

▶ Şek.31

Kontrol ve bakım aralıkları

Çalışma saati Çalıştırmadan		Önce	Her gün (10 saat)	30 saat
Tüm ünite Hasarlı parça olup o	madığını gözle kontrol edin	√	-	-
Tahrik mili Gres basın --				√
Güç ünitesi Güç ünitesi kullanma kılavuzuna bakın

SORUN GİDERME

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız makineyi parçalarına ayırmaya çalışmayın. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza)	Çözümü
Motor çalışmıyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor hemen duruyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor devri yükselmiyor. - Güç ünitesi kullanma kılavuzuna bakın.
Fanlar dönmüyor.⇒ Motoru hemen durdurun.	Güç ünitesinin boruları ve ek parça düzgün bağlanmamış.	Boruları düzgün bağlayın.
	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Güç ünitesi anormal derecede titreşiyor.⇒ Motoru hemen durdurun.	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Anahtar tetik bırakılsa bile fanlar dönmeye devam ediyor.⇒ Motoru hemen durdurun.	Güç ünitesi düzgün çalışmıyor.	Tamir için yetkili servis merkezine başvurun.

İSTEĞE BAĞLI AKSESUARLAR

⚠️DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita makineniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Uzatma nozulu
• Yassi nozul
• Oluk nozul seti
  • Orijinal Makita batarya ve şarj aleti

NOT: Listedeki bazı kalemler ürünün ambalajında standart aksesuar olarak yer alabilir. Bunlar ülkeden ülkeye değişebilir.

SPECIFICATIONER
