Vrsta izdelka	Dodatna oprema za pihalnik
Znamka	Makita
Model	UB402MP
Skupna dolžina	760 mm
Neto teža	1,2 kg
Prostornina zraka	0 – 6,2 m³/min
Hitrost zraka (povprečna)	0 – 39,1 m/s
Hitrost zraka (maks.)	0 – 47,4 m/s
Združljive motorne enote	DUX60, DUX18, UX01G (brezžični večnamenski motorji)
Napajanje	Preko motorne enote (baterija Li-ion Makita)
Predvidena uporaba	Pihanje prahu in ostankov
Končna šoba	Vključena, z možnostjo nastavitve dolžine
Dodatna oprema (neobvezna)	Podaljšek šobe, ploščata šoba, komplet šobe za žleb
Pritrditev	S pomočjo vpenjalne ročice na motorni enoti
Prenosni trak	Uporabite priloženi trak (razen UX01G z BL4080F)
Vzdrževanje	Čiščenje z vlažno krpo, mazanje pogonske gredi vsakih 30 ur
Varnost	Zaščitna očala, zaščita sluha, oprijeta oblačila, varnostna razdalja 15 m
Standardi	CE, EN 60335-1, EN 50636-2-100
Garancija	Oglejte si priročnik motorne enote

Pogosto zastavljena vprašanja - UB402MP MAKITA

S katerimi motornimi enotami lahko uporabljam dodatek UB402MP?

Dodatek je odobren za brezžične večnamenske motorje DUX60, DUX18 in UX01G znamke Makita. Nikoli ga ne uporabljajte z neodobreno enoto.

Kako pritrditi cev dodatka na motorno orodje?

Odstranite pokrovček, pomaknite ročico proti dodatku, poravnajte zatič s puščično oznako, vstavite cev, dokler sprostilni gumb ne pride ven, nato pomaknite ročico proti motornemu orodju. Prepričajte se, da je površina ročice vzporedna s cevjo.

Kako namestiti končno šobo?

Poravnajte štrleči del cevi pihalnika z utorom končne šobe, jo pritrdite in zavrtite, da se zaklene. Za odstranitev izvedite obratni postopek.

Katera dodatna oprema je na voljo za UB402MP?

Lahko uporabite podaljšek šobe, ploščato šobo ali komplet šobe za žleb (prodano posebej). Za namestitev glejte priročnik.

Kako očistiti in vzdrževati dodatek?

Čistite s suho krpo ali krpo, namočeno v milnici in dobro ožeto. Ne uporabljajte agresivnih sredstev. Podmažite pogonsko gred z mastjo Makita št. 2 vsakih 30 ur delovanja.

Kakšne varnostne ukrepe je treba upoštevati?

Nosite zaščitna očala in zaščito sluha. Osebe in živali držite vsaj 15 m stran. Ne nosite ohlapnih oblačil. Pred vsakim vzdrževanjem izklopite orodje in odstranite baterijo.

Ali lahko uporabljam komplet šobe za žleb v vetrovnem vremenu?

Ne, ne uporabljajte kompleta šobe za žleb v vetrovnem vremenu ali v bližini električnih žic. Držite pihalnik z obema rokama in ljudi oddaljite vsaj 15 m.

Kaj storiti, če motor ne zažene ali če se ventilatorji ne vrtijo?

Najprej preglejte priročnik motorne enote. Če se ventilatorji ne vrtijo, takoj ustavite motor in preverite povezavo med orodjem in dodatkom. Če težava ne izgine, se obrnite na pooblaščeni servisni center Makita.

Kako shraniti dodatek, ko ni v uporabi?

Shranite ga na suhem mestu, izven dosega otrok. Če ga ločite od motornega orodja, namestite pokrovček na konec cevi za zaščito.

Kakšna je največja hitrost zraka pihalne glave?

Največja hitrost zraka lahko doseže 47,4 m/s (povprečno 39,1 m/s), odvisno od uporabljene motorne enote. Prostornina zraka je od 0 do 6,2 m³/min.

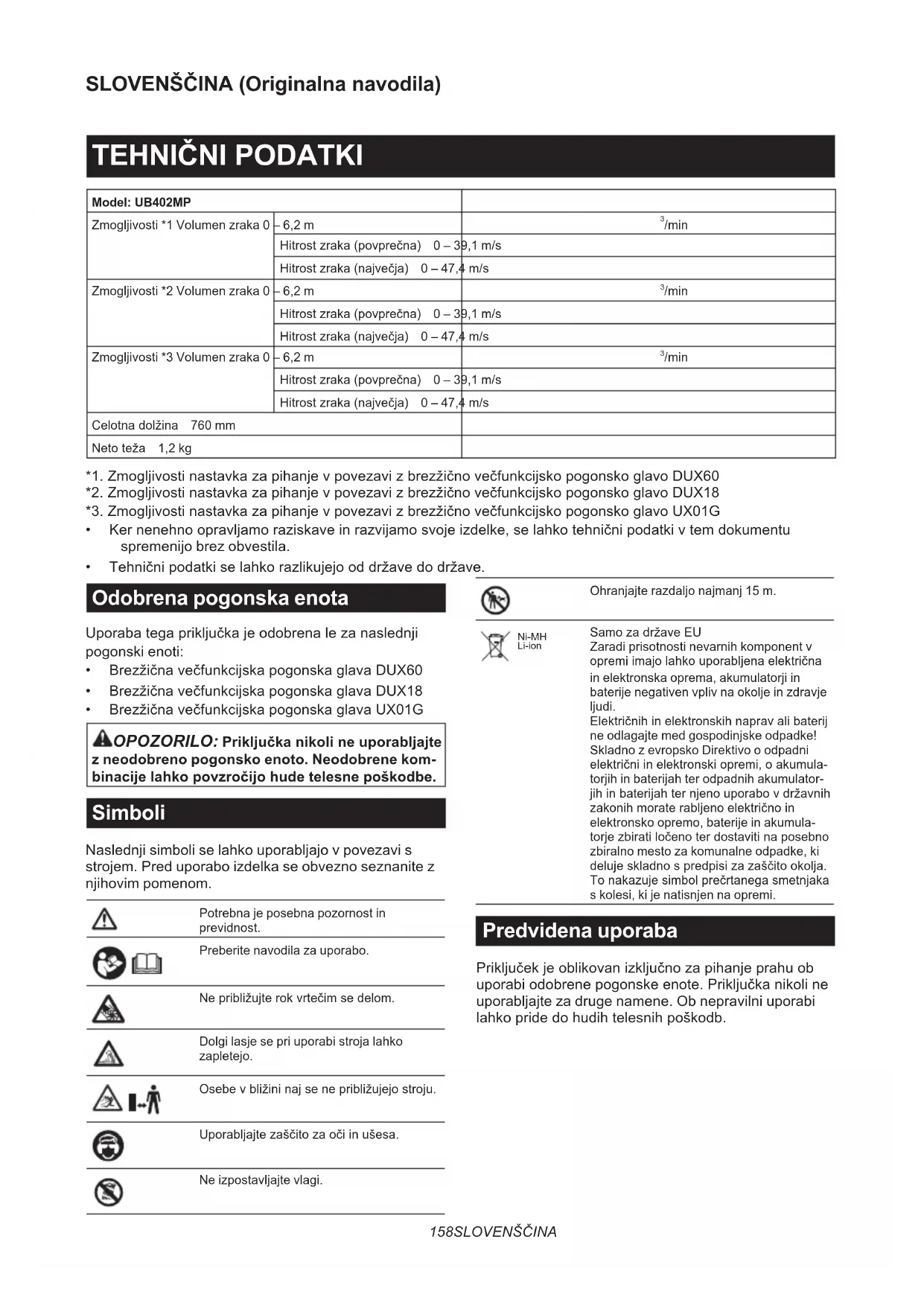

NAVODILA ZA UPORABO UB402MP MAKITA

Model: UB402MP
Zmogljivosti *1 Volumen zraka 0	-6,2 m	^3 /min
	Hitrost zraka (povprečna) 0 – 39,1 m/s
	Hitrost zraka (največja) 0 – 47,4 m/s
Zmogljivosti *2 Volumen zraka 0	-6,2 m	^3 /min
	Hitrost zraka (povprečna) 0 – 39,1 m/s
	Hitrost zraka (največja) 0 – 47,4 m/s
Zmogljivosti *3 Volumen zraka 0	-6,2 m	^3 /min
	Hitrost zraka (povprečna) 0 – 39,1 m/s
	Hitrost zraka (največja) 0 – 47,4 m/s
Celotna dolžina 760 mm
Neto teža 1,2 kg

*1. Zmogljivosti nastavka za pihanje v povezavi z brezžično večfunkcijsko pogonsko glavo DUX60
*2. Zmogljivosti nastavka za pihanje v povezavi z brezžično večfunkcijsko pogonsko glavo DUX18
*3. Zmogljivosti nastavka za pihanje v povezavi z brezžično večfunkcijsko pogonsko glavo UX01G
- Ker nenehno opravljamo raziskave in razvijamo svoje izdelke, se lahko tehnični podatki v tem dokumentu spremenijo brez obvestila.
- Tehnični podatki se lahko razlikujejo od države do države.

Odobrena pogonska enota

Uporaba tega priključka je odobrena le za naslednji pogonski enoti:

• Brezžična večfunkcijska pogonska glava DUX60
• Brezžična večfunkcijska pogonska glava DUX18
• Brezžična večfunkcijska pogonska glava UX01G

⚠️OPOZORILO: Priključka nikoli ne uporabljajte z neodobreno pogonsko enoto. Neodobrene kombinacije lahko povzročijo hude telesne poškodbe.

Simboli

Naslednji simboli se lahko uporabljajo v povezavi s strojem. Pred uporabo izdelka se obvezno seznanite z njihovim pomenom.

Potrebna je posebna pozornost in previdnost.

Preberite navodila za uporabo.

Ne približujte rok vrtečim se delom.

Dolgi lasje se pri uporabi stroja lahko zapletejo.

Osebe v bližini naj se ne približujejo stroju.

Uporabljajte zaščito za oči in ušesa.

Zaradi prisotnosti nevarnih komponent v opremi imajo lahko uporabljena električna in elektronska oprema, akumulatorji in baterije negativen vpliv na okolje in zdravje ljudi.

Električnih in elektronskih naprav ali baterij ne odlagajte med gospodinjske odpadke! Skladno z evropsko Direktivo o odpadni električni in elektronski opremi, o akumulatorjih in baterijah ter odpadnih akumulatorjih in baterijah ter njeno uporabo v državnih zakonih morate rabljeno električno in elektronsko opremo, baterije in akumulatorje zbirati ločeno ter dostaviti na posebno zbiralno mesto za komunalne odpadke, ki deluje skladno s predpisi za zaščito okolja. To nakazuje simbol prečrtanega smetnjaka s kolesi, ki je natisnjen na opremi.

Predvidena uporaba

Priključek je oblikovan izključno za pihanje prahu ob uporabi odobrene pogonske enote. Priključka nikoli ne uporabljajte za druge namene. Ob nepravilni uporabi lahko pride do hudih telesnih poškodb.

Izjava o skladnosti ES

Mi kot proizvajalec: Makita Europe N.V., sedež podjetja: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. pooblaščamo Hiroshi Tsujimura za pri-pravo tehnične dokumentacije in z izključno odgovornostjo izjavljamo, da izdelki:

Z oznako: Nastavek za pihanje. Oznaka tipa: UB402MP.

izpolnjujejo vse ustrezne določbe Direktive 2006/42/ES in tudi vse ustrezne določbe naslednjih direktiv ES/EU: 2000/14/ES in so izdelani v skladu z naslednjimi harmoniziranimi standardi: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Kraj in datum izjave: Kortenberg, Belgija. 31.10.2022 Odgovorna oseba: Hiroshi Tsujimura, Direktor – Makita Europe N.V.

VARNOSTNA OPOZORILA

Varnostna navodila za puhalnik

⚠️OPOZORILO: Pred uporabo preberite vsa varnostna opozorila, navodila, slike in tehnične podatke, ki so priloženi tej napravi, ter navodila za uporabo pogonske enote. Zaradi neupoštevanja vseh spodnjih navodil lahko pride do električnega udara, požara in/ali hude telesne poškodbe upravljavca in/ali oseb v okolici.

Shranite vsa opozorila in navodila za poznejšo uporabo.

Izraza „priključek za krtačenje/priključek za pometanje“ in „naprava“ v opozorilih in previdnostnih ukrepih se nanašata na kombinacijo priključka in pogonske enote.

Usposabljanje

1. Pozorno preberite navodila. Seznanite se s funkcijami za upravljanje in pravilno uporabo puhalnika.
2. Nikoli ne dovolite uporabe orodja otrokom, osebam z zmanjšanimi fizičnimi, čutilnimi ali psihičnimi sposobnostmi ter s pomanjkanjem izkušenj in znanja ter osebam, ki niso seznanjene s temi navodili za uporabo puhalnika. Lokalni predpisi morda omejujejo starost uporabnika stroja.
3. Nikoli ne uporabljajte puhalnika v bližini ljudi, še posebej otrok, ali hišnih ljubljenčkov.
4. Upoštevajte, da je upravljavec ali uporabnik odgovoren za nesreče ali nevarnosti, ki se zgodijo drugim ljudem ali njihovi lastnini.

Priprava

1. Pri delu s puhalnikom vedno nosite kakovostno obutev in dolge hlače.
2. Ne nosite ohlapnih oblačil ali nakita, ki bi jih lahko potegnilo v dovod zraka. Z dolgimi lasmi se ne zadržujte v bližini dovodov zraka.
3. Pri uporabi električnih orodij vedno nosite zaščitna očala, da preprečite poškodbe oči. Očala morajo ustrezati standardu ANSI Z87.1 v ZDA, EN 166 v Evropi ali AS/NZS 1336 v Avstraliji/Novi Zelandiji. V Avstraliji/Novi Zelandiji je zakonsko zahtevano tudi nošenje obrazne zaščite.

Delodajalec mora zagotoviti, da upravljavci orodja in druge osebe v neposrednem delovnem območju uporabljajo ustrezno zaščitno opremo.

1. Da preprečite draženje zaradi prahu, priporočamo, da nosite obrazno masko.

2. Med delom s strojem vedno nosite zaščitno obutev z nedrsečim podplatom. Zaprti zaščitni škornji in čevlji, ki ne drsijo, zmanjšajo nevarnost poškodb.

3. Uporabljajte zaščito za sluh, kot so naušniki. Izpostavljenost hrupu lahko povzroči izgubo sluha.

Uporaba

1. Na območju ne sme biti otrok, oseb v bližini in domačih ljubljenčkov. Vsi otroci, osebe v bližini in domači ljubljenčki naj bodo oddaljeni vsaj 15 m; tudi zunaj tega območja še vedno obstaja nevarnost poškodbe zaradi letečih predmetov. Osebe v bližini naj uporabljajo zaščito za oči. Če se vam kdo približa, izklopite stroj.

▶ SI.1

1. Izklopite puhalnik, odstranite akumulatorsko baterijo in se prepričajte, da so vsi premični deli popolnoma pri miru
2. kadar pustite puhalnik nenadzorovan,
   • preden odstranite ovire,
3. pred pregledom, čiščenjem ali izvajanjem del na puhalniku,

4. če začne puhalnik neobičajno vibrirati.

5. Puhalnik upravljajte samo podnevi ali ob dobri umetni svetlobi.

6. Ne segajte predaleč z orodjem in stalno ohranjajte ravnotežje.

7. Pri hoji po pobočjih bodite vedno previdni.

8. Hodite, ne tecite.

9. Poskrbite, da se na dovodih hladilnega zraka ne bo zadrževala umazanija.

10. Ne pihajte umazanije v smeri oseb, ki se zadržujejo v bližini.

11. Puhalnik uporabljajte v priporočenem položaju na trdni podlagi.
12. Puhalnika ne uporabljajte na visokih mestih.
13. Med uporabo puhalnika šobe ne usmerjajte v bližnje osebe.
14. Nikoli ne smete zamašiti sesalnega vhoda in/ali izhoda puhalnika.
15. Pazite, da ne zamašite sesalnega vhoda in/ali izhoda puhalnika, kadar ga uporabljate v prašnem prostoru.
16. Ne uporabljajte šob, ki jih ni priložilo podjetje Makita.
17. Puhalnika ne uporabljajte za napihovanje žog, gumijastih čolnov ali podobnih predmetov.
18. Ne uporabljajte puhalnika v bližini odprtih oken itn.
19. Priporočena je uporaba puhalnika ob razumnih urah – ne zgodaj zjutraj ali pozno ponoči, ko bi lahko motili ljudi.
20. Pred odpihovanjem priporočamo, da umazanijo razrahljate z grabljami in metlo.
21. Priporočljivo je, da pred puhanjem v prašnih okoljih rahlo navlažite površine ali po potrebi uporabite vodni razpršilec meglice.
22. Prilagodite dolžino šobe puhalnika, da lahko tok deluje čisto pri tleh.
23. Puhalnik nemudoma izklopite, će med uporabo naletite na tujke in će se pojavi nenavaden zvok ali tresenje. Odstranite akumulatorsko baterijo in pred ponovnim vklopom in uporabo preverite, ali je puhalnik poškodovan. Če je puhalnik poškodovan, se za popravilo obrnite na pooblaščene servisne centre Makita.
24. V sesalni vhod ali izhod puhalnika ne vtikajte prstov ali drugih predmetov.
25. Preprečite nenameren zagon. Pazite, da je stikalo v izklopljenem položaju, preden vstavite akumulatorsko baterijo, dvignete puhalnik ali ga prenašate. Prenašanje puhalnika s prsti na stikalu ali napajanje puhalnika z vklopljenim stikalom lahko povzroči nesrečo.
26. Ne odpihujte nevarnih predmetov, kot so žeblji, delčki stekla ali rezila.
27. Puhalnika ne uporabljajte v bližini vnetljivih snovi.
28. Izogibajte se dolgotrajni uporabi puhalnika v prostoru z nizko temperaturo.
29. Preden sestavite ali prilagodite stroj, motor izklopite in odstranite akumulatorsko baterijo.
30. Pred zagonom motorja si nadenite osebno zaščitno opremo.
31. Pred zagonom motorja se prepričajte, da naprava ni poškodovana, da so vijaki/matice ustrezno priviti in da je oprema pravilno sesta-vljena. Preverite, ali se krmilne ročice in stikala premikajo enostavno. Očistite in posušite ročaje.

32. Nikoli ne poskušajte vklapljati motorja, če je naprava poškodovana ali ni povsem sestavljena.

33. Prilagodite ramenski jermen in ročaj, da bosta ustrezala telesni višini upravljavca.

34. Med delom uporabljajte ramenski jermen. Napravo trdno držite na vaši desni strani.

▶ SI.2

1. Sprednji ročaj držite z levo roko, zadnje držalo pa z desno roko, ne glede na to, ali ste levičar ali desničar. Držite ročaja z vsemi prsti.

2. Naprave nikoli ne upravljajte z eno roko. Izguba nadzora nad opremo lahko povzroči hude ali smrtne telesne poškodbe. Da zmanjšate možnost poškodb, rok in nog ne približujte krtačam ali pometalnim bobnom.

3. Če naprava utrpi močan udarec ali pade, pred nadaljnjo uporabo preverite njeno stanje. Preverite, ali upravljalni elementi in varnostne naprave pravilno delujejo. Če opazite poškodbe ali sumite nanje, odnesite orodje na pregled in popravilo k pooblaščenemu serviserju.

4. Za pravilno uporabo pogonske enote upošte-vajte navodila za njeno uporabo.

5. Za zagon in upravljanje naprave preberite navodila za uporabo pogonske enote.

6. Med delom nikoli ne stojte na nestabilni ali drseči podlagi oziroma strmini. V hladnem obdobju bodite pozorni na led in sneg ter vedno zagotovite dobro stabilnost.

7. Stroja ne uporabljajte v slabem vremenu, ko je vidljivost omejena. Če tega ne upoštevate, lahko stroj pade ali pride do nepravilnega delovanja zaradi slabe vidljivosti.

8. Naprave ne uporabljajte, kadar obstaja nevarnost udara strele.

Prenašanje

1. Med prenašanjem izklopite motor. V nasprotnem primeru lahko nenameren zagon povzroči telesno poškodbo.

Vibracije

1. Izpostavljenost prekomernemu tresenju poškoduje krvne žile ali živčni sistem upravljavca in v prstih, rokah ali zapestjih povzroči naslednje simptome: „Zaspanost“ (otrplost), skelenje, bolečina, občutek zbadanja, sprememba barve kože ali kožne spremembe. Če pride do katerega od teh simptomov, se posvetujte z zdravnikom. Za zmanjšanje tveganja za „sindrom belih prstov“ ohranite vaše roke med uporabo tople ter dobro vzdržujte napravo in pripomočke.

Vzdrževanje in shranjevanje

1. Vse matice, čepi in vijaki naj bodo trdno priviti, da zagotovite varno delovanje puhalnika.
2. Obrabljene ali poškodovane dele zamenjajte z nadomestnimi deli, ki jih dobavi Makita.
3. Hranite ga na suhem mestu in izven dosega otrok.

4. Kadar želite puhalnik zaustaviti za potrebe pregleda, servisiranja, shranjevanja ali menjave dodatne opreme, izklopite puhalnik in počakajte, da se vsi premični deli povsem zaustavijo, ter odstranite akumulatorsko baterijo. Počakajte, da se puhalnik ohladi, preden začnete na njem izvajati kakršna koli dela. Puhalnik redno vzdržujte in čistite.

5. Počakajte, da se puhalnik ohladi, preden ga shranite.

6. Puhalnika ne izpostavljajte dežju. Puhalnik shranjujte v zaprtem prostoru.
7. Pokrčite kolena, kadar dvigujete puhalnik, da si ne poškodujete hrbta.
8. Z opreme vedno očistite prah in umazanijo. Za ta namen nikoli ne uporabljajte bencina, razredčila, alkohola ipd., saj lahko pride do razbarvanosti, deformacij ali razpok na plastičnih komponentah.
9. Ne izvajajte vzdrževalnih del ali popravil, ki niso opisana v tem priročniku ali navodilih za uporabo pogonske enote. Za takšna dela se obrnite na pooblaščenega serviserja.
10. Sledite navodilom za mazanje in zamenjavo dodatkov.
11. Vedno uporabljajte le originalne nadomestne dele in pripomočke. Uporaba delov ali pripomočkov drugih dobaviteljev lahko povzroči okvaro orodja, premoženjsko škodo in/ali hude telesne poškodbe.
12. Pooblaščenega serviserja prosite za redno pregledovanje in vzdrževanje naprave.
13. Pred shranjevanjem stroj povsem očistite in izvedite vzdrževalna dela. Odstranite akumulatorsko baterijo.
14. Ne prislanjajte opreme ob druge predmete, npr. ob steno, sicer lahko nenadoma pade in povzroči telesne poškodbe.

Uporaba akumulatorskega orodja in ravnanje z njim

1. Orodje polnite samo s polnilnikom, ki ga je določil proizvajalec. Polnilnik, ki je primeren za eno vrsto akumulatorskih baterij, lahko pomeni nevarnost požara, će ga uporabljate z drugimi akumulatorskimi baterijami.
2. Električno orodje uporabljajte le s posebej označenimi akumulatorskimi baterijami. Uporaba drugih akumulatorskih baterij lahko pomeni nevarnost telesnih poškodb in požara.
3. Ko akumulatorske baterije ne uporabljate, je ne hranite ob kovinskih predmetih, kot so sponke za papir, kovanci, ključi, žeblji, vijaki ali drugi manjši kovinski predmeti, ki lahko povzročijo stik med priključkoma. Kratek stik akumulatorskih priključkov lahko povzroči opekline ali požar.
4. V neprimernih pogojih lahko iz akumulatorja uhaja tekočina; izogibajte se stiku. Če pride do nenamernega stika, sperite z vodo. Če pride tekočina v stik z očmi, takoj poiščite zdravniško pomoč. Tekočina iz akumulatorja lahko povzroči draženje ali opekline.
5. Ne uporabljajte akumulatorskega sklopa ali orodja, ki je poškodovano ali spremenjeno. Delovanje poškodovanih ali spremenjenih akumulatorjev je nepredvidljivo in lahko povzroči požar, eksplozijo ali telesne poškodbe.

6. Akumulatorskega sklopa in orodja ne izpostavljajte ognju ali previsoki temperaturi. Izpostavljenost ognju ali temperaturam nad 130 °C lahko povzroči eksplozijo.

7. Upoštevajte vsa navodila glede polnjenja in akumulatorskih baterij ali orodja ne polnite zunaj določenega temperaturnega obsega. Nepravilno polnjenje ali polnjenje pri temperatu- rah, ki so zunaj določenega obsega, lahko poško- duje akumulator in poveča nevarnost požara.

Električna zaščita in zaščita akumulatorja

1. Akumulatorja/-ev ni dovoljeno metati v ogenj. Celica lahko eksplodira. Preverite lokalne predpise glede morebitnih posebnih navodil za odstranjevanje.
2. Ne odpirajte ali spreminjajte akumulatorja/-ev. Sproščeni elektrolit je koroziven in lahko povzroči poškodbe oči ali kože. Pri zaužitju je lahko strupen.
3. Akumulatorja ne polnite v dežju ali na mokrih mestih.
4. Akumulatorja ne polnite na prostem.
5. Ne dotikajte se polnilnika, vtiča polnilnika in priključkov polnilnika z mokrimi rokami.

Servis

1. Električno orodje lahko servisira samo usposobljen serviser, ki uporablja ustrezne nadomestne dele. Tako bo zagotovljena varnost električnega orodja.
2. Nikoli ne servisirajte poškodovanih akumulatorskih sklopov. Servis akumulatorskih sklopov lahko izvaja samo proizvajalec ali pooblaščeni serviser.

SHRANITE TA NAVODILA.

OPOZORILO: NE dovolite, da bi zaradi udobnejšega dela ali znanja o uporabi izdelka (pridobljenega z večkratno uporabo) opustili strogo upoštevanje varnostnih zahtev v okviru pravilne uporabe orodja.

ZLORABA ali neupoštevanje varnostnih zahtev v teh navodilih za uporabo lahko povzroči resne telesne poškodbe.

OPIS DELOV

▶ SI.3: 1. Kapica 2. Cev 3. Končna šoba

MONTAŽA

OPOZORILO: Preden sestavite ali nastavljate opremo, motor izklopite in odstranite akumulatorsko baterijo. V nasprotnem primeru se lahko ventilatorji zaženejo in povzročijo telesno poškodbo.
OPOZORILO: Med sestavljanjem ali prilagajanjem opremo vedno položite na tla. Sestavljanje ali prilagajanje opreme v pokončnem položaju lahko povzroči hude telesne poškodbe.
OPOZORILO: Upoštevajte opozorila in previdnostne ukrepe v poglavju „VARNOSTNA OPOZORILA“ in navodila za uporabo pogonske enote.

⚠POZOR: Po namestitvi priključne cevi vedno preverite, ali je cev čvrsto pritrjena. Nepravilna namestitev lahko povzroči, da cev pade iz pogonske enote in poškoduje ljudi.

Namestite priključno cev na pogonsko enoto.

1. Odstranite pokrovček s konca cevi.

▶ SI.4: 1. Cev 2. Pokrovček

OBVESTILO: Pokrovčka ne zavrzite, ker ga potrebujete za shranjevanje priključka.

1. Ročico obrnite proti priključku.

▶ SI.5: 1. Ročica

1. Zatič poravnajte s puščično oznako na pogonski enoti. Cev potiskajte naprej, dokler sprostilni gumb ne izskoči.

Prepričajte se, da je položajna črta poravnana s konico puščične oznake na pogonski enoti in da sta puščični oznaki na pogonski enoti in cevi obrnjeni ena proti drugi.

▶ SI.6: 1. Sprostilni gumb 2. Puščična oznaka na pogonski enoti 3. Zatič 4. Črta položaja 5. Puščična oznaka na cevi

1. Ročico obrnite proti pogonski enoti.

▶ SI.7: 1. Ročica

Zagotovite, da bo površina ročice poravnana vzporedno s cevjo.

OBVESTILO: Ne privijajte ročice, će priključna cev ni vstavljena. To lahko stisne vhodno odprtino pogonske gredi in jo poškoduje.

Če želite odstraniti cev, obrnite ročico proti priključku ter pridržite sprostilni gumb in izvlecite cev.

▶ SI.8: 1. Sprostilni gumb 2. Ročica 3. Cev

Nameščanje končne šobe

Poravnajte izbočeni del na cevi puhalnika z utorom na končni šobi, nato obračajte končno šobo na cevi puhalnika, tako da se zaskoči.

▶ SI.9: 1. Trikotna oznaka 2. Končna šoba 3. Cev puhalnika

Za odstranjevanje končne šobe izvedite postopek namestitve v obratnem vrstnem redu.

OPOMBA: Dolžino šobe lahko spremenite tako, da šobo premikate, kot je prikazano na sliki.

▶ SI.10

Namestitev ploščate in podaljševalne šobe

Dodatna oprema

1. Odstranite končno šobo s priključka.

2. Pritrdite ploščato ali podaljševalno šobo na priključek in jo obrnite, da se zaskoči.

▶ SI.11: 1. Ploščata šoba 2. Podaljševalna šoba 3. Priključek

Nameščanje kompleta nastavkov za čiščenje žlebov

Dodatna oprema

1. S priključka odstranite končno šobo, podaljševalno šobo ali ploščato šobo.
2. Razrahljajte vijak na majhni sponki za cev in nato povlecite sponko za cev skozi priključek.

▶ SI.12: 1. Vijak 2. Sponka za cev (majhna) 3. Priključek

1. Podaljševalno cev pritrdite na priključek.
   Poravnajte utor na podaljševalni cevi z izboklino na priključku in nato podaljševalno cev potisnite vzdolž utora tako, da sta trikotni oznaki poravnani.
   ▶ SI.13: 1. Podaljševalna cev 2. Priključek
2. Sponko za cev namestite v utor, kot je prikazano na sliki, in privijte vijak.
   ▶ Sl.14: 1. Vijak 2. Sponka za cev
3. Glede na višino dela namestite ostale podaljše-valne cevi na že nameščeno podaljševalno cev.

⚠POZOR: Ko uporabljate komplet nastavkov za čiščenje žlebov skupaj z večfunkcijsko pogonsko glavo in nastavkom za pihanje, ne uporabljajte treh ali več podaljševalnih cevi. To lahko povzroči neravnovesje in lahko pride do poškodbe.

1. Izhod končne šobe obrnite, kot je prikazano na sliki.
   ▶ SI.15
2. Končno šobo pritrdite na podaljševalno cev. Ko nameščate končno šobo na podaljševalno cev, poravnajte trikotni oznaki in nato končno šobo potisnite, da zaskoči. Potem končno šobo zavrtite v primeren položaj za delo.

▶ SI.16: 1. Končna šoba 2. Podaljševalna cev 3. Trikotna oznaka

Ko odstranjujete končno šobo s podaljševalne cevi, poravnajte trikotni oznaki in nato odstranite končno šobo s podaljševalne cevi.

▶ SI.17: 1. Končna šoba 2. Podaljševalna cev 3. Trikotna oznaka

UPRAVLJANJE

⚠️ OPOZORILO: Upoštevajte opozorila in previdnostne ukrepe v poglavju „VARNOSTNA OPOZORILA“ in navodila za uporabo pogonske enote.
OPOZORILO: Pred upravljanjem naprave nastavite položaj obešala in dolžino ramenskega jermena na udobno dolžino.

Uporaba puhalnika

⚠POZOR: Stroja ne polagajte na tla, kadar je vklopljen. Skozi sesalni dovod lahko vstopita pesek ali prah, kar lahko povzroči okvaro ali telesne poškodbe.

Stroj trdno držite z obema rokama in začnite odpihovati, tako da ga počasi premikate sem in tja. Pri odpihovanju okrog zgradb, velikih kamnov ali vozil usmerite šobo stran od navedenih predmetov. Pri odpihovanju okrog vogalov začnite pri vogalu in se nato premaknite na širše območje.

Prilagodite hitrost zraka s sprožilcem pogonske enote v skladu z okoljem ali pogoji uporabe.

▶ SI.18

Uporaba kompleta nastavkov za čiščenje žlebov

APOZOR: Ko uporabljate komplet nastavkov za čiščenje žlebov, ne držite puhalnika z eno roko, ampak z obema rokama.

▶ SI.19

APOZOR: Kompleta nastavkov za čiščenje žlebov ne uporabljajte v bližini električnih žic.

▶ SI.20

APOZOR: Kompleta nastavkov za čiščenje žlebov ne uporabljajte, ko piha veter.

▶ SI.21

⚠POZOR: Ko uporabljate komplet nastavkov za čiščenje žlebov, naj bodo drugi ljudje in živali od puhalnika oddaljeni več kot 15 m.

▶ SI.22

Puhalnik držite pokonci tako, da ga držite za ročaj. Izhod puhalnika namestite v žleb in puhalnik vklopite.

▶ SI.23

Za uporabnike UX01G

OBVESTILO: Če pri uporabi kompleta nastavkov za čiščenje žlebov uporabljate UX01G kot pogonsko enoto in namestite BL4080F na UX01G, ne uporabljajte naramnega pasu, ki je priložen kompletu pogonske enote, ampak priporočeni naramni pas, prikazan spodaj. Za informacije o priporočenem naramnem pasu se obrnite na pooblaščene servisne centre Makita.

Namestitev naramnega pasu

⚠POZOR: Vedno uporabljajte naramni pas, ki je pritrjen na pogonsko enoto. Pred delom nastavite naramni pas na želeno dolžino, da preprečite utrujenost.

APOZOR: Pred začetkom uporabe se prepričajte, da je naramni pas ustrezno pritrjen na obešalo pogonske enote.

APOZOR: Pred delom se prepričajte, da je zaponka na naramnem pasu dobro zapeta.

APOZOR: Vedno uporabljajte naramni pas, ki je prikazan spodaj. Ne uporabljajte drugih naramnih pasov.

1. Nadenite si naramni pas in zapnite zaponko.

▶ SI.24: 1. Zaponka

OPOMBA: Ko odstranjujete naramni pas, odpnite zaponko in odstranite naramni pas.

1. Nastavite naramni pas v udoben položaj za delo. ▶ SI.25

2. Vtaknite kavelj na naramnem pasu v obešalo pogonske enote.

▶ SI.26: 1. Kavelj 2. Obešalo

Naramni pas vključuje mehanizem za hitro sprostitev. Če želite sprostiti naramni pas, preprosto stisnite stranici zaponke.

▶ SI.27: 1. Zaponka

VZDRŽEVANJE

⚠️ OPOZORILO: Pred pregledovanjem ali vzdrževanjem opreme izklopite motor in odstranite akumulatorsko baterijo. V nasprotnem primeru se lahko ventilatorji zaženejo in povzročijo hudo poškodbo.

⚠️ OPOZORILO: Opremo pri preverjanju ali vzdrževanju vedno postavite na tla. Sestavljanje ali prilagajanje opreme v pokončnem položaju lahko povzroči hude telesne poškodbe.

A OPOZORILO: Upoštevajte opozorila in previdnostne ukrepe v poglavju „VARNOSTNA OPOZORILA“ in navodila za uporabo pogonske enote.

OBVESTILO: Nikoli ne uporabljajte bencina, razredčila, alkohola ali podobnega sredstva. V tem primeru se lahko orodje razbarva ali deformira oziroma lahko nastanejo razpoke.

VARNO in ZANESLJIVO delovanje tega izdelka bo zagotovljeno le, če boste popravila, vzdrževanje in nastavitve prepustili pooblaščenemu servisu za orodja Makita ali tovarniškemu osebju, ki vgrajuje izključno originalne nadomestne dele.

Čiščenje stroja

Stroj očistite tako, da obrišete prah s suho krpo ali krpo, ki ste jo namočili v milnico in nato dobro oželi.

▶ SI.28

Odstranite prah ali umazanijo s sesalnega vhoda na zadnjem delu priključka.

▶ SI.29: 1. Sesalni vhod

Splošno preverjanje stanja

Preverite morebitne poškodovane dele. Če jih je treba zamenjati, se obrnite na pooblaščenega serviserja.

Mazanje premičnih delov

OBVESTILO: Upoštevajte navodila glede pogostosti mazanja in količine priložene masti. Nezadostno mazanje lahko poškoduje gibljive dele.

Pogonska os:

Mast nanesite (mast Makita N No.2 ali enakovredno) vsakih 30 ur delovanja.

▶ SI.30

OPOMBA: Originalno mast Makita lahko kupite pri lokalnem prodajalcu izdelkov Makita.

Shranjevanje

Če priključek in pogonsko enoto shranjujete ločeno, namestite kapico na konec cevi.

▶ SI.31

Intervali pregleda in vzdrževanja

Ure delovanja Pred uporabo Dnevno (10 ur) 30 ur
Celotna enota Preverite morebitro	poškodovanje delov	√	-	-
Pogonska os Nanesite mast - -				√
Pogonska enota Preberite navodila za uporabo pogonske enote

ODPRAVLJANJE TEŽAV

Preden zahtevate popravilo, sami preglejte stroj. Če naletite na težavo, ki ni pojasnjena v navodilih, ne poskušajte razstavljati stroja. Namesto tega se obrnite na pooblaščeni servis Makita. Pri popravilih vedno uporabljajte nadomestne dele Makita.

Neobičajno stanje Možni vzroki (okvare) Ukrep
Motorja ni mogoče zagnati.	-	Preberite navodila za uporabo pogonske enote.
Motor se kmalu ustavi. - Preberite navodila za uporabo pogonske enote.
Hitrost motorja se ne poveča.	-	Preberite navodila za uporabo pogonske enote.
Ventilatorji se ne vrtijo.⇒Takoj zaustavite motor.	Cevi pogonske enote in priključek niso dobro priključeni.	Cevi priključite na pravilen način.
	Nepravilnosti pogonskega sistema	Za popravilo se obrnite na pooblaščeni servisni center.
Pogonska enota se neobičajno trese.⇒Takoj zaustavite motor.	Nepravilnosti pogonskega sistema	Za popravilo se obrnite na pooblaščeni servisni center.
Ventilatorji se vrtijo, čeprav ste sprostili sprožilec.⇒Takoj zaustavite motor.	Pogonska enota ne deluje pravilno.	Za popravilo se obrnite na pooblaščeni servisni center.

DODATNA OPREMA

APOZOR: Ta dodatna oprema ali priključki so predvideni za uporabo s strojem Makita, opisanim v teh navodilih za uporabo. Pri uporabi druge dodatne opreme ali nastavkov lahko pride do telesnih poškodb. Dodatno opremo ali nastavke uporabljajte le v skladu z njihovim namenom.

Za več informacij o dodatni opremi se obrnite na naj- bližji pooblaščeni servis za orodja Makita.

• Podaljševalna šoba
• Ploščata šoba
• Komplet nastavkov za čiščenje žlebov

• Originalna akumulator in polnilnik Makita

OPOMBA: Nekateri predmeti na seznamu so lahko izdelku priloženi kot standardna dodatna oprema. Lahko se razlikujejo od države do države.

SPECIFIKIMET
