Tip proizvoda	Dodatak za duvač
Marka	Makita
Model	UB402MP
Ukupna dužina	760 mm
Neto težina	1,2 kg
Zapremina vazduha	0 – 6,2 m³/min
Brzina vazduha (prosečna)	0 – 39,1 m/s
Brzina vazduha (maks.)	0 – 47,4 m/s
Kompatibilne motorne jedinice	DUX60, DUX18, UX01G (bežični višenamenski motori)
Napajanje	Preko motorne jedinice (Makita Li-ion baterija)
Namenska upotreba	Duvač prašine i otpadaka
Krajnja mlaznica	Uključena, sa mogućnošću podešavanja dužine
Opcioni dodaci	Produžetak mlaznice, ravna mlaznica, set mlaznica za oluke
Pričvršćivanje	Preko stezne poluge na motornoj jedinici
Transportna traka	Koristite priloženu traku (osim UX01G sa BL4080F)
Održavanje	Čišćenje vlažnom krpom, podmazivanje motorne osovine svakih 30 sati
Bezbednost	Zaštitne naočare, zaštita sluha, pripijena odeća, sigurnosna udaljenost 15 m
Standardi	CE, EN 60335-1, EN 50636-2-100
Garancija	Pogledajte priručnik motorne jedinice

Često postavljana pitanja - UB402MP MAKITA

Sa kojim motornim jedinicama mogu da koristim dodatak UB402MP?

Dodatak je odobren za Makita bežične višenamenske motore DUX60, DUX18 i UX01G. Nikada ga ne koristite sa neodobrenom jedinicom.

Kako pričvrstiti crevo dodatka na motorni alat?

Uklonite kapicu, pomerite polugu prema dodatku, poravnajte klin sa oznakom strelice, umetnite crevo dok dugme za otpuštanje ne iskoči, a zatim pomerite polugu prema motornom alatu. Uverite se da je površina poluge paralelna sa crevom.

Kako instalirati krajnju mlaznicu?

Poravnajte istureni deo cevi duvača sa utorom krajnje mlaznice, pričvrstite je i okrenite da se zaključa. Da biste je uklonili, izvršite obrnutu proceduru.

Koji opcioni dodaci su dostupni za UB402MP?

Možete koristiti produžetak mlaznice, ravnu mlaznicu ili set mlaznica za oluke (prodaje se zasebno). Pogledajte priručnik za instalaciju.

Kako očistiti i održavati dodatak?

Očistite suvom krpom ili krpom natopljenom sapunicom dobro oceđenom. Nemojte koristiti agresivne proizvode. Podmažite motornu osovinu Makita N°2 mašću svakih 30 sati rada.

Koje mere bezbednosti treba preduzeti?

Nosite zaštitne naočare i zaštitu sluha. Držite ljude i životinje na udaljenosti većoj od 15 m. Ne nosite široku odeću. Isključite alat i izvadite bateriju pre bilo kakvog održavanja.

Mogu li da koristim set mlaznica za oluke po vetrovitom vremenu?

Ne, nemojte koristiti set mlaznica za oluke po vetrovitom vremenu niti u blizini električnih kablova. Držite duvač sa obe ruke i udaljite ljude više od 15 m.

Šta učiniti ako motor ne startuje ili se ventilatori ne okreću?

Prvo pogledajte priručnik motorne jedinice. Ako se ventilatori ne okreću, odmah zaustavite motor i proverite vezu između alata i dodatka. Ako problem potraje, kontaktirajte ovlašćeni Makita servisni centar.

Kako skladištiti dodatak kada se ne koristi?

Skladištite ga na suvom mestu, van domašaja dece. Ako ga odvojite od motornog alata, stavite kapicu na kraj creva da biste ga zaštitili.

Koja je maksimalna brzina vazduha glave duvača?

Maksimalna brzina vazduha može dostići 47,4 m/s (u proseku 39,1 m/s) u zavisnosti od korišćene motorne jedinice. Zapremina vazduha je od 0 do 6,2 m³/min.

KORISNIČKI PRIRUČNIK UB402MP MAKITA

Ne izpostavljajte vlagi.

Ohranjajte razdaljo najmanj 15 m.

Ni-MH Li-ion

Samo za države EU

Samo za evropske države

Nosite zaštitu za oči i uši.

Nemojte izlagati vlazi.

Udaljenost mora biti najmanje 15 m.

Ni-MH Li-ion

Samo za države EU

Zbog prisutnosti opasnih komponenti u opremi, otpadna električna i elektronička oprema, akumulatori i baterije i mogu imati negativan učinak na okoliš i ljudsko zdravlje.

Nemojte odlagati električne i elektroničke uređaje ili baterije s ostalim kućanskim otpadom!

U skladu s Europskom direktivom o otpadnoj električnoj i elektroničkoj opremi, o akumulatorima i baterijama te o otpadnim akumulatorima i baterijama, i njenoj prilagodbi nacionalnim zakonima, otpadna električna oprema, baterije i akumulatori trebali bi se pohranjivati zasebno i isporučivati u odvojena sabirna mjesta za komunalni otpad, koja postupaju u skladu s uredbama o zaštiti okoliša.

To je naznačeno simbolom prekrižene kante za otpad na kotačima koja je postavljena na opremi.

Namjena

Ovaj priključak namijenjen je samo za ispuhivanje prašine u kombinaciji s odobrenom jedinicom napa- janja. Zabranjena je uporaba priključka u bilo koje druge svrhe. U slučaju njegove zlouporabe moguće su ozbiljne ozljede.

Izjava o sukladnosti EZ

Samo za države članice Europske unije

Mi, kao proizvođači: Makita Europe N.V., poslovna adresa: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Ovlašćujemo Hiroshi Tsujimura za sastavljanje tehničke dokumentacije i s punom odgovornošću izjavljujemo da proizvodi s opisom:

Oznaka: Priključak ventilatora. Tipska oznaka: UB402MP.

ispunjava sve mjerodavne odredbe Direktive 2006/42/EZ i mjerodavne odredbe sljedećih direktiva EC/EU: 2000/14/EZ te da su proizvedeni u skladu sa sljedećim usklađenim normama: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Mjesto i datum izjave: Kortenberg, Belgija. 31.10.2022

Odgovorna osoba: Hiroshi Tsujimura, direktor – Makita Europe N.V.

SIGURNOSNA UPOZORENJA

Sigurnosne upute za ventilator

A UPOZORENJE: Prije upotrebe pročitajte sva sigurnosna upozorenja, upute, ilustracije i specifikacije priložene uz stroj, kao i priručnik s uputama za jedinicu napajanja. Nepridržavanje svih uputa navedenih u nastavku može dovesti do strujnog udara, požara i/ili ozbiljnih ozljeda rukovatelja i/ili prolaznika.

Sačuvajte sva upozorenja i upute radi kasnije uporabe.

Pojmovi „rotirajuća četka / rotirajući čistač” i „stroj” u upozorenjima i mjerama opreza odnose se na kombinaciju priključka i jedinice napajanja.

Obuka

1. Pažljivo pročitajte upute. Upoznajte se s kontrolama i pravilnom upotrebom ventilatora.
2. Nikada nemojte dopustiti upotrebu ventilatora djeci, osobama sa smanjenim fizičkim, osjetilnim ili mentalnim sposobnostima ili s nedovoljnim iskustvom i znanjem ili osobama koje nisu upoznate s uputama za upotrebu ventilatora. Dob rukovatelja može biti ograničena lokalnim propisima.
3. Nikada ne rukujte ventilatorom dok su u blizini ljudi, osobito djeca ili kućni ljubimci.
4. Imajte na umu da je rukovatelj ili korisnik odgovoran za nesreće ili opasnosti koje se mogu dogoditi drugim ljudima ili njihovoj imovini.

Priprema

NAPOMENA: Nemojte bacati poklopac jer je poklopac je potreban za pohranjivanje priključka.

Pojas za rame opremljen je mehanizmom za brzo otpuštanje. Samo stisnite strane kopče da biste otpustili remen za rame.

▶ SI.27: 1. Kopča

ODRŽAVANJE

⚠ UPOZORENJE: Prije pregleda ili održavanja opreme isključite motor i izvadite baterijski uložak. U protivnom se lopatice ventilatora mogu poma-knuti i dovesti do teške ozljede.

Ako vam je potrebna pomoć za više detalja u pogledu ovih dodatnih pribora, obratite se najbližem Makita servisnom centru.

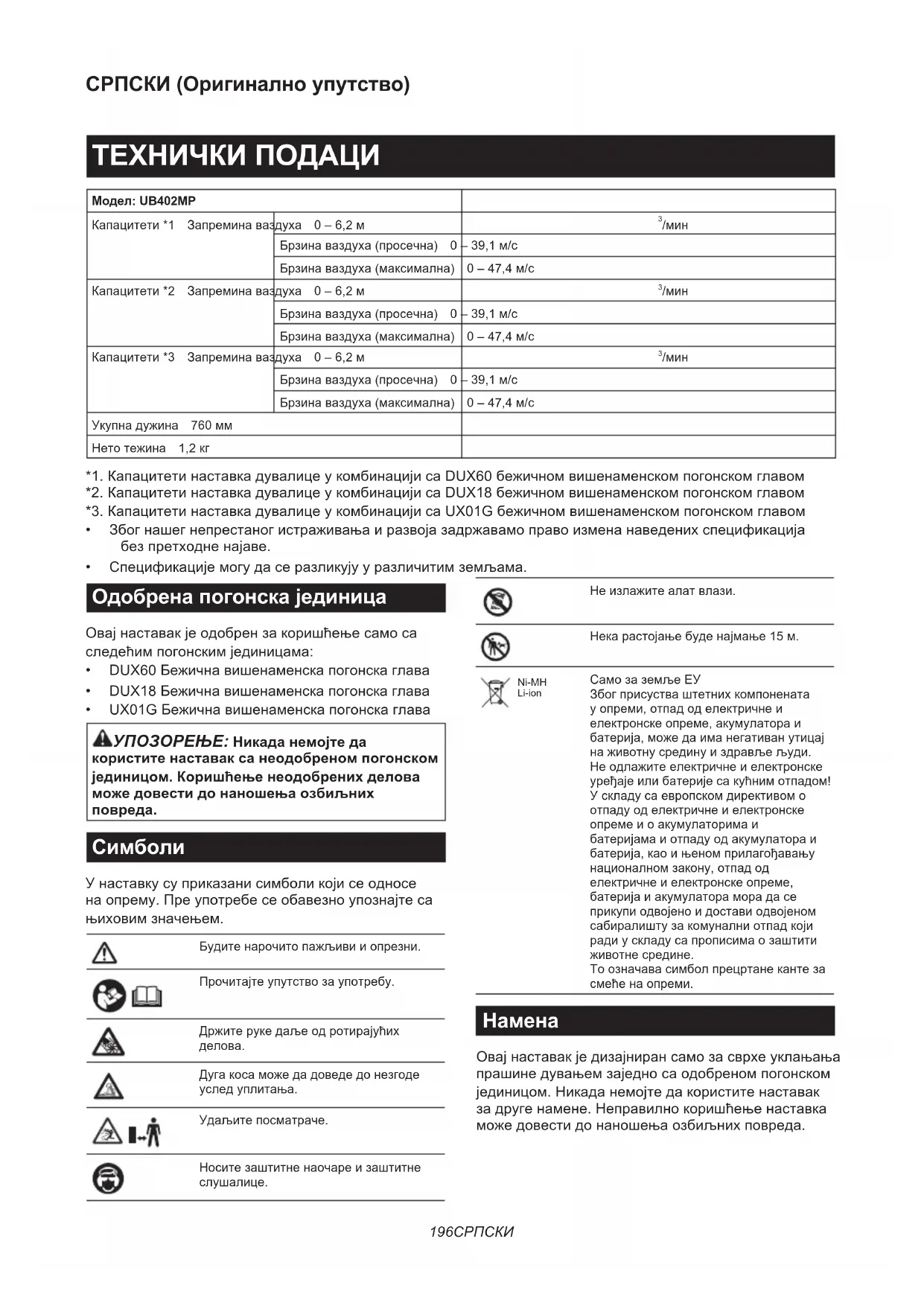

Модел: UB402MP
Капацитети *1 Запремина ваздуха 0 – 6,2 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 39,1 м/с
		Брзина ваздуха (максимална) 0 – 47,4 м/с
Капацитети *2 Запремина ваздуха 0 – 6,2 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 39,1 м/с
		Брзина ваздуха (максимална) 0 – 47,4 м/с
Капацитети *3 Запремина ваздуха 0 – 6,2 м		^3 /мин
		Брзина ваздуха (просечна) 0 – 39,1 м/с
		Брзина ваздуха (максимална) 0 – 47,4 м/с
Укупна дужина 760 мм
Нето тежина 1,2 кг

*1. Капацитети наставка дувалице у комбинацији са DUX60 бежичном вишенаменском погонском главом
*2. Капацитети наставка дувалице у комбинацији са DUX18 бежичном вишенаменском погонском главом
*3. Капацитети наставка дувалице у комбинацији са UX01G бежичном вишенаменском погонском главом
- Због нашег непрестаног истраживања и развоја задржавамо право измена наведених спецификација без претходне најаве.
- Спецификације могу да се разликују у различитим земљама.

Одобрена погонска јединица

Овај наставак је одобрен за коришћење само са следећим погонским јединицама:

• DUX60 Бежична вишенаменска погонска глава
• DUX18 Бежична вишенаменска погонска глава
• UX01G Бежична вишенаменска погонска глава

⚠УПОЗОРЕЊЕ: Никада немојте да користите наставак са неодобреном погонском јединицом. Коришћење неодобрених делова може довести до наношења озбиљних повреда.

Симболи

У наставку су приказани символи који се односе на опрему. Пре употребе се обавезно упознајте са њиховим значењем.

Будите нарочито пажљиви и опрезни.

Прочитајте упутство за употребу.

Држите руке даље од ротирајућих делова.

Дуга коса може да доведе до незгоде услед уплитања.

Удаљите посматраче.

Носите заштитне наочаре и заштитне слушалице.

Не излажите алат влази.

Нека растојање буде најмање 15 м.

Ni-MH Li-ion

Само за земље ЕУ

Због присуства штетних компонената у опреми, отпад од електричне и електронске опреме, акумулатора и батерија, може да има негативан утицај на животну средину и здравље људи.

Не одлажите електричне и електронске уређаје или батерије са кућним отпадом! У складу са европейском директивом о отпаду од електричне и електронске опреме и о акумулаторима и

батеријама и отпаду од акумулатора и батерија, као и њеном прилагођавању националном закону, отпад од електричне и електронске опреме,

батерија и акумулатора мора да се прикупи одвојено и достави одвојеном сабиралишту за комунални отпад који ради у складу са прописима о заштити животне средине.

То означава символ прецертане канте за смеће на опреми.

Намена

Овај наставак је дизајниран само за сврхе уклањања прашине дувањем заједно са одобреном погонском јединицом. Никада немојте да користите наставак за друге намене. Неправилно коришћење наставка може довести до наношења озбиљних повреда.

ЕЗ декларација о усаглашености

Само за европске земље

У име произвођача: Makita Europe N.V., пословна адреса: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Hiroshi Tsujimura је овлашћен за скупљање техничких датотека и изјављује под пуном одговорношћу да производи Ознака: Наставак дувалице. Ознака типа: UB402MP.

Испуњавају све релевантне одредбе 2006/42/E3 и такође испуњавају све релевантне одредбе следећих E3/EU директива: 2000/14/E3 и произведени су у складу са следећим усклађеним стандардима: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014. Место и датум декларације: Kortenberg, Белгија. 31.10.2022

Одговорна особа: Hiroshi Tsujimura, директор – Makita Europe N.V.

БЕЗБЕДНОСНА УПОЗОРЕЊА

Безбедносна упутства за дувалицу

⚠УПОЗОРЕЊЕ: Пре употребе прочитајте сва безбедносна упозорења, упутства, илустрације и спецификације достављене уз ову машину, као и приручник са упутствима за погонску јединицу. Непоштовање свих упутстава наведених у наставку може да изазове струјни удар, пожар и/или озбиљну повреду руковаоца и/ или посматрача.

Сачувајте сва упозорења и упутства за будуће потребе.

Термини „погонска четка/погонски чистач“ и „машина“ у упозорењима и мерама опреза односе се на комбинацију наставка и погонске јединице.

Обука

1. Пажљиво прочитајте упутства. Упознајте се са управљачким елементима и правилном употребом дувалице.

2. Никада немојте да дозволите да дувалицу користе деца, особе са смањеним физичким, сензорним или менталним способностима, особе са недостатком искусства и знања, као ни особе које нису упознате са овим упутствима. Локални прописи можда ограничавају старост особе која сме да користи овај уређај.

3. Никада не укључујте дувалицу док су у близини људи, посебно деца, или кућни љубимци.

4. Имајте на уму да су корисник или руковалац одговорни за несрећне случајеве или опасности које претрпе други људи или њихова имовина.

Припрема

1. Увек носите одговарајућу обућу и дугачке панталоне док управљате дувалицом.
2. Немојте носити широку одећу или накит који могу да се усисају у улаз за ваздух. Држите дугу косу даље од улаза за ваздух.
3. Увек носите безбедносне наочаре како бисте заштитили очи од повреда приликом коришћења електричног алата. Наочаре морају да буду у складу са стандардом ANSI Z87.1 у CAD, са стандардом EN 166 у Европи или AS/NZS 1336 у Аустралији / на Новом Зеланду. У Аустралији / на Новом Зеланду је законски обавезно носити и штитник за лице, како бисте заштитили лице.

Послодавац је одговоран да руковаоце алатом и друге особе у радном окружењу обавеже на употребу одговарајуће опреме за заштиту.

1. Да би се спречила иритација од прашине, препоручује се употреба заштитне маске.
2. Док управљате машином, увек носите неклизајућу и заштитну обућу. Неклизајуће заштитне чизме и ципеле са затвореним прстима ће смањити ризик од повреда.
3. Носите заштиту за слух, као што су слушалице. Излагање буци може да доведе до губитка слуха.

Рад

1. Постарајте се да у радном подручју нема деце, пролазника и кућних љубимаца. Деца, пролазници и кућни љубимци треба да се налазе ван круга полупречника од најмање 15 м; ван ове зоне од 15 м и даље постоји ризик од повреде од бачених предмета. Пролазници би требало да носе заштитне наочаре. Ако вам неко приђе, зауставите машину.

▶ Слика1

1. Искључите дувалицу и уклоните уложак батерије и уверите се да су се сви покретни делови потпуно зауставили

2. кад год остављате дувалицу,

3. пре уклањања зачепљења,
4. пре провере, чишћења или рада на дувалици,

1. Дувалицу користите само под дневним светлом или под добрим вештачким осветљењем.

2. Немојте да се нагињете и одржавајте исправну равнотежу и сигуран ослонац под ногама у сваком тренутку.

3. Увек пазите где газите на нагнутом терену.

4. Ходајте и немојте да трчите.

5. У улазима за ваздух који служе за хлађење не сме да буде прљавштине.

6. Никада не дувајте прљавштину у правцу других особа.

7. Рукујте дувалицом држећи је у препорученом положају и на чврстој површини.

8. Не користите дувалицу на високим местима.

9. Никада не усмеравајте млазницу у било кога у близини приликом коришћења дувалице.

10. Никада не блокирајте улаз за усисавање и/или излаз за ваздух.

- Обратите пажњу да не блокирате улаз за усисавање или излаз за ваздух прашином или прљавштином када користите дувалицу у прашњавој средини.

- Користите само млазнице које је произвела компанија Makita.

- Немојте користити дувалицу за надувавање лопти, гумених чамаца или сличних предмета.

1. Немојте да рукујете дувалицом поред отвореног прозора итд.

2. Препоручује се коришћење дувалице само у разумно време, што није рано ујутру или касно увече када можете да сметате другима.

3. Препоручује се коришћење грабуља и метли за чишћење прљавштине пре дувања.

4. Пре дувања у прашњавим условия мало навлажите површине или по потреби употребите прскалицу за водену маглу.

5. Подесите висину млазнице дувалице тако да струјање буде уз тло.

6. Ако дувалица избаци неки страни предмет или почне да производи неуобичајену буку или вибрацију, одмах је искључите како би се зауставила. Уклоните уложак батерије и проверите да ли има оштећења пре поновног покретања и коришћења дувалице. Ако је дувалица оштећена, контакрајте овлашћени сервисни центар компаније Makita како бисте извршили поправку.

7. Не гурајте прсте или друге објекте у улаз за усисавање или излаз за ваздух.

8. Спречите случајно покретање. Уверите се да је прекидач у искљученом положају пре него што уметнете уложак батерије, подигнете дувалицу или почнете да је носите. Ношење дувалице са прстом на прекидачу или напајање дувалице док је прекидач укључен повећава ризик од незгода.

9. Никада немојте користити дувалицу за опасне материјале, као што су ексери, делићи стакла или оштрице.

10. Не користите дувалицу близу запаљивих материјала.

11. Избегавајте коришћење дувалице на дужи период у окружењима са ниском температуром.

12. Искључите мотор и уклоните уложак батерије пре склапања или подешавања машине.

13. Носите опрему за личну заштиту пре покретања мотора.

14. Пре покретања мотора, проверите да ли на машини има оштећења, лабавих завртњева/ навртки и да ли је машина прописно склопљена. Уверите се да све контролне ручице и прекидачи несметано раде. Очистите и осушите ручке.

15. Никад не покушавајте да покренете мотор ако је машина оштећена или није у потпуности склопљена.

16. Подесите појас за рамена и рукохват тако да одговарају стасу руковаоца.

17. Током рада користите појас за рамена. Чврсто држите машину са своје десне стране.

▶ Слика2

1. Левом руком држите предњу ручку а задњи рукохват држите десном руком, без обзира на то да ли сте леворуки или десноруки. Обмотајте прсте и палчеве око ручки.

2. Никада не покушавајте да користите машину једном руком. Губитак контроле може довести до озбиљне или фаталне повреде. Држите руке и стопала што даље од четки или бубњева чистача како бисте спречили ризик од повреда.

3. Ако машина прими јак ударац или ако падне, проверите стање пре него што наставите са радом. Проверите да ли контроле и безбедносни механизми исправно раде. Ако постоји оштећење или имате сумње, обратите се нашем овлашћеном сервисном центру који ће обавити преглед и поправку.

4. Пратите приручник са упутствима за погонску јединицу да бисте је правилно користили.

5. Погледајте приручник са упутствима за погонску јединицу да бисте видели како да покренете и контролишете машину.

6. Током рада никака немојте да стојите на нестабилној или клизавој површини или великом нагибу. Током зиме се чувајте леда и снега и увек обезбедите сигуран ослонац.

7. Немојте да користите машину у лошим временским условима, када је видљивост ограничена. Ако то не урадите, може доћи до пада или неправилног рада због лоше видљивости.

8. Немојте користити машину ако постоји ризик од удара грома.

Преношење

1. Током преношења зауставите мотор. У супротном, непланирано покретање може изазвати повреде.

Вибрације

1. Излагање превеликим вибрацијама може оштетити крвне судове или нервни систем руковаоца и може изазвати следеће симптоме на прстима, рукама или зглобовима: Трњење, голицање, бол, осећај убода, промена боје коже или саме коже. Ако имате било који од ових симптома, обратите се лекару. Да бисте смањили ризик од Рејноовог синдрома, одржавајте топлоту руку током рада и добро одржавајте машину и додатни прибор.

Одржавање и складиштење

1. Одржавајте све матице, завртње и вијке притегнутим да би дувалица била безбедна у радним условима.

2. Ако су делови истрошени или оштећени, замените их деловима компаније Makita.

3. Чувајте дувалицу на сувом месту ван домашаја деце.

4. Када зауставите дувалицу да бисте је проверили, сервисирали, одложили или променили додатак, искључите је и уверите се да су се сви покретни делови у потпуности зауставили и уклоните уложак батерије. Охладите дувалицу пре обављања било каквих радова на њој. Пажљиво одржавајте дувалицу и одржавајте је чистом.

5. Увек сачекајте да се дувалица охлади пре складиштења.

6. Не излажите дувалицу киши. Чувајте дувалицу у затвореном простору.

7. Када подижете дувалицу, савијте колена и обратите пажњу да не повредите леђа.

8. Увек уклањајте прашину и прљавштину са опреме. У ту сврху немојте да користите нафту, бензин, разређивач, алкохол и слично. То може да доведе до промене боје, деформације или настанка пукотина на пластичним компонентама.

9. Не покушавајте никакво одржавање или поправке које нису описане у овој књижици или у приручнику са упутствима за погонску јединицу. Такве радове затражите од нашег овлашћеног сервисног центра.

10. Пратите упутства за подмазивање и замену додатног прибора.

11. Увек користите само оригиналне резервне делове и додатни прибор. Коришћење делова или додатног прибора које је испоручило треће лице може да доведе до квара опреме, оштећења имовине и/или озбиљне повреде.

12. Уверите се да наш овлашћени сервисни центар редовно обавља преглед и одржавање машине.

13. Пре складиштења машине, обавите целокупан поступак чишћења и одржавања. Уклоните уложак батерије.

14. Немојте да наслањате опрему на површине као што је зид. Могла би изненада да падне и доведе до повреде.

Коришћење и одржавање алата са батеријом

1. Пуните батерију искључиво помоћу пуњача који је навео произвођач. Ако се пуњач који је намењен за одређену врсту батерије користи са другом батеријом, може да дође до опасности од пожара.

2. Електричне алате користите само са батеријама које су предвиђене за њих. Коришћење других врста батерија може да изазове ризик од повреде и пожара.

3. Када се батерија не користи, држите је даље од других металних предмета, попут спајалица, новчића, кључева, ексера, завртања и других малих металних предмета који могу да преспоје два прикључка. Крatak спој између прикључака батерије може да доведе до опекотина или пожара.

4. У случају злоупотребе батерије из ње може исцурити течност. У том случају, пазите да не дођете у додир с њом. Ако случајно дођете у додир с батеријом, исперите место додира водом. Ако течност доспе у очи, потражите и помоћ лекара. Течност која исцури из батерије може да изазове иритацију или опекотине.

5. Немојте да користите батерију или алат који су оштећени или модификовани. Оштећене или модификоване батерије могу испољити непредвидиво понашање које може довести до пожара, експлозије или ризика од задобијања повреда.

6. Немојте да излажете батерију или алат ватри или високој температури. Излагање ватри или температури изнад 130 °C може довести до експлозије.

7. Придржавајте се свих упутстава за пуњење и немојте да пуните батерију или алат изнад опсега температуре који је наведен у упутствима. Неисправно пуњење или пуњење на температурама изнад наведеног опсега може оштетити батерију и повећати ризик од пожара.

Заштита електричних инсталација и акумулатора

1. Батерије немојте бацати у ватру. Могле би да експлодирају. Проверите да ли локални закони предвиђају посебна упутства за одлагање.

2. Немојте да отварате или разбијате батерије. Ослобођени електролит је корозиван и може да повреди очи или кожу. Може да буде токсичан уколико се прогута.

3. Немојте да пуните батерију на киши или на влажним местима.

4. Немојте да пуните батерију на отвореном.

5. Не дирајте пуњач, укључујући утикач пуњача и прикључке пуњача мокрим рукама.

Сервисирање

1. Електрични алат треба да сервисира квалификована особа која ће користити само идентичне резервне делове. То ће омогућити безбедно коришћење електричног алата.

2. Никада немојте сервисирати оштећене батерије. Сервисирање батерија треба обављати само произвођач или овлашћени добављач услуга.

САЧУВАЈТЕ ОВО УПУТСТВО.

⚠УПОЗОРЕЊЕ: НЕМОЈТЕ себи да дозволите да занемарите строга безбедносна правила која се односе на овај производ услед чињенице да сте производ добро упознали и стекли рутину у руковању њиме (услед честог коришћења).

НЕНАМЕНСКА УПОТРЕБА или непоштовање безбедносних правила наведених у овом упутству могу довести до тешких телесних повреда.

ОПИС ДЕЛОВА

▶ Слика3: 1. Поклопац 2. Осовина 3. Крајња млазница

СКЛАПАЊЕ

⚠УПОЗОРЕЊЕ: Искључите мотор и уклоните уложак батерије пре склапања или подешавања опреме. У супротном, вентилатори могу да се помере и изазову повреде.

⚠УПОЗОРЕЊЕ: Приликом склапања или подешавања опреме, увек спустите опрему. Склапање или подешавање опреме у усправном положају може довести до озбиљних повреда.

⚠УПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

Постављање цеви наставка

⚠️ПАЖЊА: Увек проверите да ли је цев наставка чврсто постављена након монтирања. Ако је неправилно монтирате, наставак би могао да се откачи са погонске јединице и изазове повреде.

Поставите наставак на погонску јединицу.

1. Уклоните поклопац на крају осовине.

▶ Слика4: 1. Осовина 2. Поклопац

ОБАВЕШТЕЊЕ: Не одлажите поклопац јер је неопходан за складиштење наставка.

1. Поравнајте иглу са ознаком стрелице на погонској јединици. Уметните цев док не искочи дугме за отпуштање.

Уверите се да се линија положаја налази на врху ознаке стрелице на погонској јединици, а да су ознака стрелице на погонској јединици и ознака на цеви усмерене једна према другој.

▶ Сликаб: 1. Дугме за отпуштање 2. Ознака стрелице на погонској јединици 3. Игла 4. Линија положаја 5. Ознака стрелице на цеви

1. Окрените полугу ка погонској јединици.

▶ Слика7: 1. Полуга

Проверите да ли је површина полуге паралелна у односу на цев.

ОБАВЕШТЕЊЕ: Немојте стезати полугу без уметнуте осовине наставка. Полуга може превише да затегне улаз погонске осовине и оштети је.

Да бисте уклонили осовину, окрените полугу у правцу наставка и извуците осовину док притискате дугме за отпуштање.

▶ Слика8: 1. Дугме за отпуштање 2. Полуга 3. Цев

Постављање крајње млазнице

Поравнајте испупчење на цеви за дување са резом на крајњој млазници, затим поставите крајњу млазницу на цев за дување и окрените је да бисте је причврстили.

▶ Слика9: 1. Троугласти знак 2. Крајња млазница 3. Цев за дување

Да бисте уклонили крајњу млазницу, примените овај поступак обрнутим редоследом.

НАПОМЕНА: Дужина млазнице може се мењати померањем млазнице како је приказано на слици.

▶ Слика10

Постављање равне или продужне млазнице

Опциони додатни прибор

1. Скините крајњу млазницу са наставка.

2. Поставите равну или продужну млазницу на наставак, а затим је окрените да бисте је причврстили.

▶ Слика11: 1. Равна млазница 2. Продужна млазница 3. Наставак

Постављање комплета млазнице за олук

Опциони додатни прибор

1. Скините крајњу млазницу, продужну млазницу или равну млазницу са наставка.

2. Отпустите завртањ на малој обујмици за црево и провуците обујмицу за црево кроз наставак.

▶ Слика12: 1. Завртањ 2. Обујмица за црево (мала) 3. Наставак

1. Повежите продужну цев на наставак.

Поравнајте жлеб на продужној цеви са испупчењем на наставку, а затим повуците продужну цев дуж жлеба тако да су троугласти знакови усмерени један ка другом.

▶ Слика13: 1. Продужна цев 2. Наставак

1. Поставите обујмицу за црево на жлеб као што је приказано на слици и затегните завртањ.

▶ Слика14: 1. Завртањ 2. Обујмица за црево

1. Повежите преостале продужне цеви на већ постављену продужну цев у складу са радном висином.

АПАЖЊА: Када користите комплет млазнице за олук са вишенаменском погонском главом и наставком дувалице, немојте користити три продужне цеви или више њих. Можете изгубити равнотежу што доводи до повреде.

1. Окрените излаз крајње млазнице као што је приказано на слици.

▶ Слика15

1. Повежите крајњу млазницу на продужну цев. Приликом повезивања, поравнајте троугласти знак на крајњој млазници и продужној цеви, а затим гурните крајњу млазницу док не налегне. Након тога, окрените крајњу млазницу у одговарајући положај за рад.

▶ Слика16: 1. Крајња млазница 2. Продужна цев 3. Троугласти знак

Када уклањате крајњу млазницу, поравнајте троугласте знакове на крајњој млазници и продужној цеви, а затим извуците крајњу млазницу из продужне цеви.

▶ Слика17: 1. Крајња млазница 2. Продужна цев 3. Троугласти знак

РАД

АУПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

⚠УПОЗОРЕЊЕ: Прилагодите положај носача и кαιша за рамена у положај који вам одговара пре рада.

Рад дувалице

⚠️ ПАЖЊА: Не постављајте машину на тло док је укључена. Песак или прашина могу да уђу кроз улаз за усисавање и изазову квар или повреде.

Држите машину чврсто са обе руке и извршите операцију дувања тако што ћете је полако окретати около. Када дувате око зграда, великог камења или возила, усмерите млазницу даље од њих. Када радите у углу, крените од угла и крећите се ка широј области. Прилагодите брзину ваздуха помоћу окидача прекидача погонске јединице у складу са окружењем или условия употребе.

▶ Слика18

Употреба комплета млазнице за олук

⚠ ПАЖЊА: Када користите комплет млазнице за олук, не држите дувалицу једном руком, већ обема рукама.

▶ Слика19

⚠️ ПАЖЊА: Немојте да користите комплет млазнице за олук у близини електричних водова.

▶ Слика20

ПАЖЊА: Немојте да користите комплет млазнице за олук у ветровитим условия.

▶ Слика21

АПАЖЬА: Када користите комплет млазнице за олук, водите рачуна о томе да други људи или животиње буду удаљени од дувалице више од 15 м.

▶ Слика22

Држите дувалицу усправно тако што ћете ухватити ручку дувалице. Поставите излаз дувалице на улук, а затим укључите дувалицу.

▶ Слика23

За кориснике UX01G

ОБАВЕШТЕЊЕ: Када користите комплет млазнице за олук UX01G као погонску јединицу и поставите BL4080F на UX01G, немојте користити појас за рамена приложен у паковању погонске јединице, већ користите препоручени појас за рамена приказан испод. За препоручени појас за рамена обратите се овлашћеним сервисним центрима компаније Makita.

Постављање појаса за рамена

ПАЖЊА: Увек користите појас за рамена прикачен на погонску јединицу. Да бисте спречили умор, пре рада подесите појас за рамена према величини корисника.

⚠️ ПАЖЊА: Пре рада се уверите да је појас за рамена исправно прикачен на вешалицу на погонској јединици.

⚠️ ПАЖЊА: Пре почетка рада, уверите се да је копча на појасу за рамена добро причвршћена.

⚠️ ПАЖЊА: Увек користите појас за рамена приказан испод. Немојте користити друге појасеве за рамена.

НАПОМЕНА: Приликом уклањања појаса за рамена, откључајте копчу и уклоните појас за рамена.

1. Подесите појас за рамена у одговарајући положај за рад.

▶ Слика25

1. Закачите куку на појасу за рамена на вешалицу погонске јединице.

▶ Слика26: 1. Кука 2. Закачка

Појас за рамена је опремљен механизмом за брзо ослобађање. Само стегните бочне стране копче да бисте ослободили појас за рамена.

▶ Слика27: 1. Копча

ОДРЖАВАНЬЕ

⚠УПОЗОРЕЊЕ: Искључите мотор и уклоните уложак батерије пре провере или одржавања опреме. У супротном, вентилатори могу да се помере и изазову тешке повреде.

⚠УПОЗОРЕЊЕ: Приликом провере или одржавања опреме, увек спустите опрему. Склапање или подешавање опреме у успавном положају може довести до озбиљних повреда.

⚠УПОЗОРЕЊЕ: Пратите упозорења и мере предострожности у одељку „БЕЗБЕДНОСНА УПОЗОРЕЊА“ и приручник са упутствима за погонску јединицу.

ОБАВЕШТЕЊЕ: Никад немојте да користите нафту, бензин, разређивач, алкохол и слична средства. Може доћи до губитка боје, деформације или оштећења.

БЕЗБЕДАН и ПОУЗДАН рад алата гарантујемо само ако поправке, свако друго одржавање или подешавање, препустите овлашћеном сервису компаније Makita или фабричком сервису, уз употребу оригиналних резервних делова компаније Makita.

Чишћење машине

Машину чистите тако што ћете пребрисати прашину сувом тканином или тканином коју сте натопили сапуницом и исцедили.

▶ Слика28

Уклоните прашину или прљавштину из улаза за усисавање на задњој страни наставка.

▶ Слика29: 1. Улаз за усисавање

Укупна провера

Проверите да ли има оштећених делова. У нашем овлашћеном сервисном центру можете да их замените ако је потребно.

Подмазивање покретних делова

ОБАВЕШТЕЊЕ: Пратите испоручена упутства о учесталости и количини масти. Недовольно подмазивање може да оштети покретне делове.

Погонски мост:

Нанесите мазиво (Makita мазиво N No.2 или слично) на сваких 30 сати рада.

▶ Слика30

НАПОМЕНА: Оригинално Makita мазиво можете да купите код локалног Makita продавца.

Чување

Приликом складиштења наставка одвојено од погонске јединице, поставите поклопац на излаз цеви.

▶ Слика31

Интервал провере и одржавања

Радни сат Пре рада Дневно (10 сати) 30 сати
Цела јединица Визуелно проверите да ли има оштећених делова	√	–	–
Погонски мост Наносите мазиво – –			√
Погонска јединица Погледајте приручник са упутствима за погонску јединицу

РЕШАВАЊЕ ПРОБЛЕМА

Пре него што затражите поправку, најпре сами извршите преглед. Ако наиђете на проблем који није објашњен у упутству, не покушавајте да расклопите машину. Уместо тога затражите поправке од овлашћених сервисних центара Makita и увек користите оригиналне Makita резервне делове приликом поправки.

Неисправно стање Вероватан узрок (квар) Отклањање квара
Мотор се не покреће. – Погледајте	приручник са упутствима за погонску	јединицу.
Мотор се брзо зауставља. – Погледајте приручник са упутствима за погонску	јединицу.
Брзина мотора се не повећава. – Погледајте приручник са упутствима за погонску	јединицу.
Вентилатори се не окрећу.⇒ Одмах зауставите мотор.	Осовине погонске јединице и наставка нису исправно повезане.	Повежите осовине на исправан начин.
	Абнормалан погонски систем Обратите се овлашћеном сервисном центру ради поправке.
Погонска јединица абнормално вибрира.⇒ Одмах зауставите мотор.	Абнормалан погонски систем Обратите се овлашћеном сервисном центру ради поправке.
Вентилатори настављају да се окрећу чак и када се отпусти окидач прекидача.⇒ Одмах зауставите мотор.	Погонска јединица не ради правилно.	Обратите се овлашћеном сервисном центру ради поправке.

ОПЦИОНИ ПРИБОР

⚠️ ПАЖЊА: Ова опрема и прибор су предвиђени за употребу са Makita машином описаном у овом упутству за употребу.

Употреба друге опреме и прибора може да доведе до повреда. Додатну опрему или прибор користите искључиво за предвиђену намену.

Да бисте добили виште детаља у вези са овим прибором, обратите се локалном сервисном центру компаније Makita.

• Продужна млазница
• Равна млазница
• Комплет млазнице за олук
• Makita оригинална батерија и пуњач

НАПОМЕНА: Поједине ставке на листи могу бити укључене у садржај паковања производа као стандардна опрема. Оне се могу разликовати од земље до земље.

SPECIFICATII
