UB402MP - Puhuri tarvik MAKITA - Tasuta kasutusjuhend

Toote tüüp	Puhuri tarvik
Bränd	Makita
Mudel	UB402MP
Kogupikkus	760 mm
Netokaal	1,2 kg
Õhuhulk	0 – 6,2 m³/min
Õhukiirus (keskmine)	0 – 39,1 m/s
Õhukiirus (maks.)	0 – 47,4 m/s
Ühilduvad mootoriseadmed	DUX60, DUX18, UX01G (juhtmeta multifunktsionaalsed mootorid)
Toiteallikas	Mootoriseadme kaudu (Makita Li-ioni aku)
Sihtotstarve	Tolmu ja prahi puhumine
Otsik	Kaasas, pikkuse reguleerimise võimalusega
Valikulised tarvikud	Otsiku pikendus, lame otsik, vihmaveerenni otsikukomplekt
Kinnitus	Mootoriseadme kinnituskangi abil
Kandurihm	Kasutage kaasasolevat rihma (välja arvatud UX01G koos BL4080F-ga)
Hooldus	Puhastamine niiske lapiga, mootori telje määrimine iga 30 tunni järel
Ohutus	Kaitseprillid, kuulmiskaitse, tihedalt liibuv riietus, ohutuskaugus 15 m
Standardid	CE, EN 60335-1, EN 50636-2-100
Garantii	Tutvuge mootoriseadme käsiraamatuga

Korduma kippuvad küsimused - UB402MP MAKITA

Milliste mootoriseadmetega saan tarvikut UB402MP kasutada?

Tarvik on heaks kiidetud Makita juhtmeta multifunktsionaalsete mootorite DUX60, DUX18 ja UX01G jaoks. Ärge kunagi kasutage seda mitteheakskiidetud seadmega.

Kuidas kinnitada tarviku toru mootoritööriista külge?

Eemaldage kork, liigutage hooba tarviku poole, joondage tihvt noolega märgitud kohaga, sisestage toru, kuni vabastusnupp välja tuleb, seejärel liigutage hooba mootoritööriista poole. Veenduge, et hoova pind on toruga paralleelne.

Kuidas paigaldada otsik?

Joondage puhuri toru väljaulatuv osa otsiku soonega, kinnitage see ja keerake lukustumiseks. Eemaldamiseks tehke vastupidine protseduur.

Millised valikulised tarvikud on UB402MP jaoks saadaval?

Võite kasutada otsiku pikendust, lameotsikut või vihmaveerenni otsikukomplekti (müüakse eraldi). Paigaldamiseks vaadake käsiraamatut.

Kuidas puhastada ja hooldada tarvikut?

Puhastage kuiva või hästi välja väänatud seebiveega niisutatud lapiga. Ärge kasutage agressiivseid tooteid. Määrige mootori telge Makita määrdeainega nr 2 iga 30 töötunni järel.

Milliseid ohutusmeetmeid tuleb järgida?

Kandke kaitseprille ja kuulmiskaitset. Hoidke inimesi ja loomi vähemalt 15 m kaugusel. Ärge kandke avaraid riideid. Enne hooldust lülitage tööriist välja ja eemaldage aku.

Kas ma saan vihmaveerenni otsikukomplekti kasutada tuulise ilmaga?

Ei, ärge kasutage vihmaveerenni otsikukomplekti tuulise ilmaga ega elektriliinide läheduses. Hoidke puhurit kahe käega ja hoidke inimesed vähemalt 15 m kaugusel.

Mida teha, kui mootor ei käivitu või ventilaatorid ei pöörle?

Kõigepealt tutvuge mootoriseadme käsiraamatuga. Kui ventilaatorid ei pöörle, peatage mootor kohe ja kontrollige tööriista ja tarviku ühendust. Kui probleem püsib, võtke ühendust Makita volitatud teeninduskeskusega.

Kuidas tarvikut hoiustada, kui seda ei kasutata?

Hoidke seda kuivas kohas, lastele kättesaamatus kohas. Kui eraldate selle mootoritööriistast, asetage kork toru otsa kaitsmiseks.

Mis on puhuripea maksimaalne õhukiirus?

Maksimaalne õhukiirus võib ulatuda 47,4 m/s (keskmiselt 39,1 m/s) sõltuvalt kasutatavast mootoriseadmest. Õhuhulk on 0 kuni 6,2 m³/min.

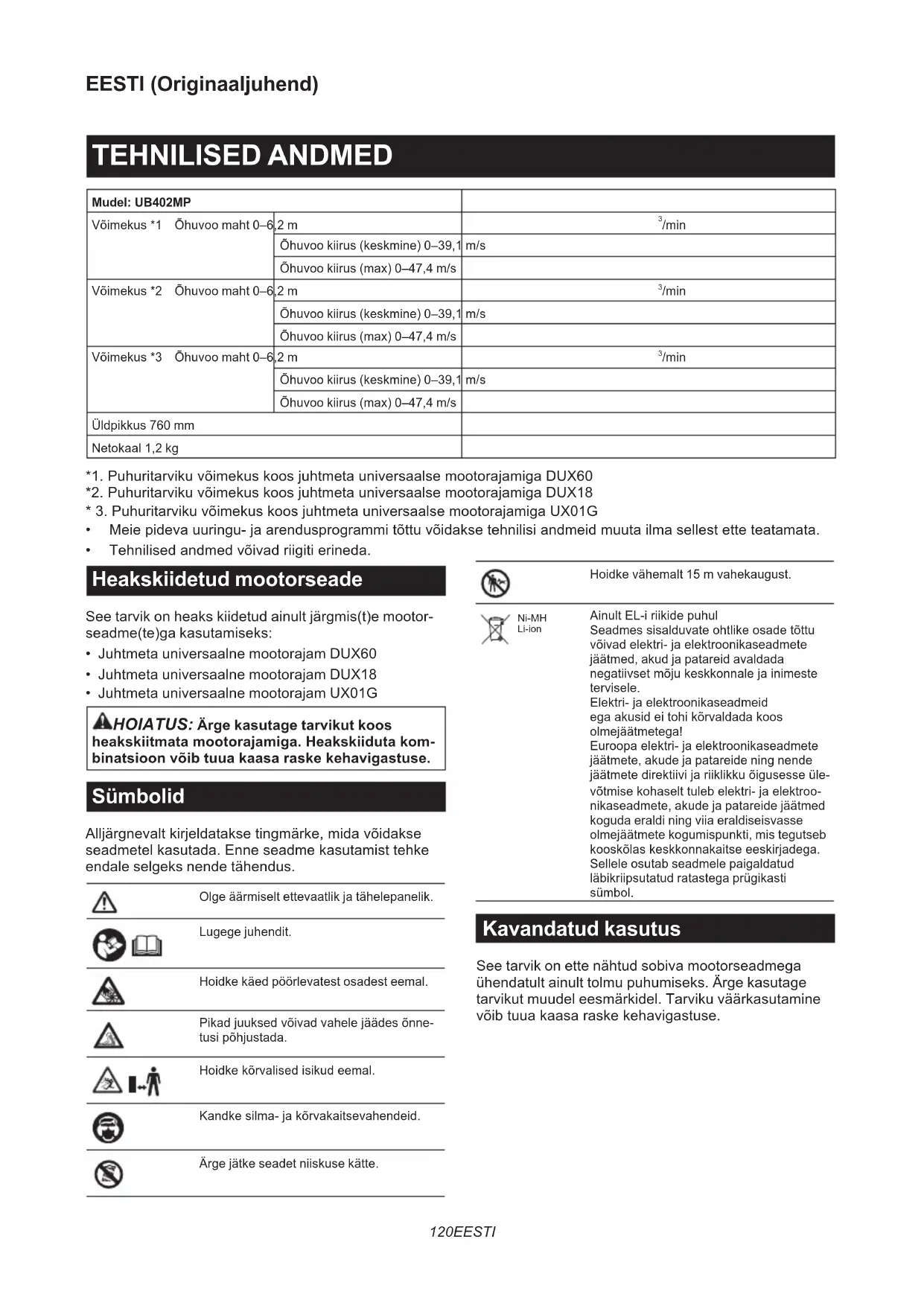

KASUTUSJUHEND UB402MP MAKITA

Mudel: UB402MP
Võimekus *1 Ōhuvoo maht 0–6	2 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–39,1	m/s
	Õhuvoo kiirus (max) 0–47,4 m/s
Võimekus *2 Ōhuvoo maht 0–6	2 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–39,1	m/s
	Õhuvoo kiirus (max) 0–47,4 m/s
Võimekus *3 Ōhuvoo maht 0–6	2 m	^3 /min
	Õhuvoo kiirus (keskmine) 0–39,1	m/s
	Õhuvoo kiirus (max) 0–47,4 m/s
Üldpikkus 760 mm
Netokaal 1,2 kg

*1. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX60
*2. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX18
* 3. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga UX01G
• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.
- Tehnilised andmed võivad riigiti erineda.

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• Juhtmeta universaalne mootorajam DUX60
• Juhtmeta universaalne mootorajam DUX18
• Juhtmeta universaalne mootorajam UX01G

AHOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kombinatsioon vöib tuua kaasa raske kehavigastuse.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida võidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus.

Olge äärmiselt ettevaatlik ja tähelepanelik.

Lugege juhendit.

Hoidke käed pöörlevatest osadest eemal.

Pikad juuksed võivad vahele jäädes önne- tusi põhjustada.

Hoidke körvalised isikud eemal.

Kandke silma- ja kõrvakaitsevahendeid.

Ärge jätke seadet niiskuse kätte.

Hoidke vähemalt 15 m vahekaugust.

Ni-MH Li-ion

Ainult EL-i riikide puhul

Seadmes sisalduvate ohtlike osade töttu võivad elektri- ja elektroonikaseadmete jäätmed, akud ja patareid avaldada negatiivset mõju keskkonnale ja inimeste tervisele.

Elektri- ja elektroonikaseadmeid ega akusid ei tohi kõrvaldada koos olmejäätmetega!

Euroopa elektri- ja elektroonikaseadmete jäätmete, akude ja patareide ning nende jäätmete direktiivi ja riiklikku öigusesse ülevõtmise kohaselt tuleb elektri- ja elektroonikaseadmete, akude ja patareide jäätmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega.

Sellele osutab seadmele paigaldatud läbikriipsutatud ratastega prügikasti sümbol.

Kavandatud kasutus

See tarvik on ette nähtud sobiva mootorseadmega ühendatult ainult tolmu puhumiseks. Ärge kasutage tarvikut muudel eesmärkidel. Tarviku väärkasutamine võib tuua kaasa raske kehavigastuse.

EÜ vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Meie kui tootjad: Makita Europe N.V., ettevõtte aadress: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIUM. Volitame Hiroshi Tsujimura koostama tehnilist dokumenti ja deklareerime oma ainuvastutusel, et toode/tooted;

Nimetus: Puhuritarvik. Tüübi/tüüpide tähistus: UB402MP.

vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ja samuti järgmiste EÜ/EL-i direktiivide köiki-dele asjakohastele sätetele: 2000/14/EÜ ning on val-mistatud kooskõlas järgmiste ühtlustatud standarditega: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 31.10.2022

Vastutav isik: Hiroshi Tsujimura, direktor – Makita Europe N.V.

OHUTUSHOIATUSED

Puhuri ohutusjuhised

AHOIATUS: Lugege enne kasutamist läbi köik selle seadmega kaasas olevad ohutusjuhised, juhendid, joonised ja spetsifikatsioonid ning ka mootorseadme kasutusjuhend. Järgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja kasutajale ja/vöi körvalseisjatele raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes ja ettevaatusabinõudes nimetatud terminid „Power Brush / Power Sweep” ning „masin” tähistavad tarviku ja mootorseadme kombinatsiooni.

Õpe

1. Lugege tähelepanelikult juhiseid. Öppige põhjalikult tundma puhuri juhtimisseadiseid ja öiget kasutamist.
2. Ärge kunagi laske puhurit kasutada lastel, piiratud füüsiliste, sensoorsete või vaimsete võimetega inimestel või puudulike kogemuste või teadmistega isikutel või isikutel, kes ei ole tutvunud nende juhistega. Kohalikud määrused võivad seada piiranguid kasutaja vanusele.
3. Ärge kunagi kasutage puhurit siis, kui läheduses viibivad inimesed (eriti lapsed) või lemmikloomad.
4. Pidage meeles, et omanik või kasutaja vastu- tab teistele isikutele põhjustatud vigastuste või nende varale tekitatud kahjustuste eest.

Ettevalmistus

1. Kandke puhurit kasutades alati tugevaid jalatseid ja pikki pükse.
2. Ärge kandke kehast eemale hoidvaid rõivaid ega ehteid, sest need võidakse õhuvõtuavasse imeda. Vältige pikkade juuste sattumist õhuvõtuavade lähedusse.
3. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

1. Tolmuärrituse vältimiseks on soovitatav kanda näomaski.
2. Kandke masinaga töötamise ajal alati mittelibisevaid ja kaitsvaid jalatseid. Libisemisvastased, suletud varbaosaga turvasaapad ja -kingad vähendavad vigastuste ohtu.
3. Kasutage kõrvakaitsmeid, näiteks kõrvaklappe. Kokkupuude müraga võib kahjustada kuulmist.

Kasutamine

1. Veenduge, et piirkonnas ei oleks lapsi, körvalisi isikuid ega loomi. Lapsed, körvalised isikud ja loomad peavad olema väljaspool vähemalt 15 m raadiust, kuid ka väljaspool 15 m tsooni on oht saada vigastusi eemalepaiskuvate esemete töttu. Körvalisi isikuid tuleks julgustada kandma silmade kaitset. Kui keegi teile läheneb, seisake masin.

▶ Joon.1

1. Lülitage puhur välja ja eemaldage akukassett. Veenduge, et köik liikuvad osad oleksid täielikult peatunud.

2. puhuri juurest lahkumise korral.

3. enne ummistuste körvaldamist.
4. enne kontrollimist, puhastamist või puhuri parandamist.

5. kui puhur hakkab ebanormaalselt vibreerima.

6. Töötage puhuriga ainult päevavalguses või hea tehisvalgustuse käes.

7. Ärge kūünitage liiga kaugele, hoidke alati tasakaalu ja kindlat jalgealust.

8. Jälgige kallakutel alati, et teil oleks kindel jalgealune.
9. Köndige, ärge kunagi jookske.
10. Hoidke kõik jahutusõhu avad prahist puhtad.
11. Ärge kunagi puhuge prahti kõrvalseisjate poole.
12. Hoidke puhurit töötamise ajal soovitatud asendis ja kindlal tasapinnal.
13. Ärge kasutage puhurit kõrgetes kohtades.
14. Puhuri kasutamisel ärge kunagi suunake otsakut läheduses viibijatele.

15. Ärge kunagi tökestage imiava ja/või puhuri väljalaskeava.

16. Olge tolmustes piirkondades töötamisel ettevaatlik, et tolmu või mustus ei tökes-taks imi- või väljalaskeava.

17. Kasutage ainult Makita pakutavaid otsakuid.

18. Ärge kasutage puhurit pallide, kummipaatide või muude sarnaste esemete täispumpamiseks.

19. Ärge töötage puhuriga avatud akna jms lähedal.

20. Soovitatav on töötada puhuriga ainult möistlikul ajal – mitte varajastel hommikutundidel ega hilja öhtul, kui võite inimesi häirida.
21. Soovitatav on, et kaabiksite prahi enne puhumist sobivate kaabitsate ja harjadega lahti.
22. Tolmustes tingimustes töötades niisutage pindasid kergelt enne puhumist või kasutage vajaduse korral veepihustit.
23. Reguleerige puhuri otsakut selliselt, et juga oleks võimalikult maapinna lähedal.
24. Kui puhur põrkab mõne võõrkeha vastu või hakkab tekitama ebatavalist müra või vibratsiooni, seisake puhur viivitamatult, lülitades selle välja. Eemaldage akukassett ning kontrollige enne taaskäivitamist ja kasutamist, ega puhur pole kahjustunud. Kui puhur on kahjustunud, pöörduge parandamiseks Makita volitatud teeninduskeskusse.
25. Ärge pange sörmi ega muid esemeid imia- vasse ega puhuri väljapuhkeavasse.
26. Vältige tahtmatut käivitamist. Veenduge, et lüliti oleks enne akukasseti ühendamist, puhuri töstmist või kandmist väljalülitatud asendis. Kui hoiate puhurit kandes sõrme lülitil või ühendate puhuri vooluvõrku ajal, kui lüliti on sisselülitatud asendis, võite põhjustada önnetuse.
27. Ärge kunagi puhuge ohtlike materjalide, nagu naelte, klaasikildude või terade suunas.
28. Ärge kasutage puhurit tuleohtlike materjalide lähedal.
29. Vältige puhuri pikaaegset kasutamist madala temperatuuriga keskkonnas.
30. Enne masina kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage akukassett.

31. Enne mootori käivitamist kandke isikukaitsevahendeid.

32. Enne mootori käivitamist kontrollige, et seadmel ei esineks vigastusi, lahtisi polte/mutreid või valesti monteeritud osi. Kontrollige, kas kõik juhthoovad ja lülitid liiguvad vabalt. Puhastage ja kuivatage käepidemed.

33. Ärge kunagi proovige mootorit käivitada, kui seade on kahjustunud või ei ole täielikult kokku pandud.
34. Reguleerige kandevööd ja pidet kasutaja kehamõõte arvesse vöttes.
35. Kasutage töötamise ajal ölarakmeid. Hoidke seadet kindlalt oma paremal küljel.

Joon.2

1. Hoidke esikäepidet vasaku käega ja tagumist käepidet parema käega, olenemata sellest, kas olete parema- või vasakukäeline. Pange oma sõrmed ja põidlad kindlalt käepidemete ümber.
2. Ärge kunagi kasutage seadet vaid ühe käega. Kontrolli kaotamine võib põhjustada raske või surmaga lõppeda võiva vigastuse. Lõikevigastuste ohu vähendamiseks hoidke käed ja jalad harjadest või pühkimistrumlitest eemal.
3. Kui seade saab tugeva löögi vöi kukub maha, siis kontrollige enne töö jätkamist selle seisukorda. Kontrollige, kas juht- ja kaitseseadised on töökorras. Kahjustuste vöi kahtluste korral paluge meie volitatud teeninduskeskusel sea-det kontrollida ja parandada.
4. Mootorseadme nõuetekohaseks kasutamiseks järgige mootorseadme kasutusjuhendit.
5. Masina käivitamiseks ja kasutamiseks vaadake mootorseadme kasutusjuhendit.
6. Ärge kunagi seiske töö ajal ebastabiilsel või libedal pinnal ega järsul nõlvakul. Talvisel ajal arvestage jää ja lumega ning veenduge alati, et jalgadel oleks kindel toetuspind.
7. Ärge kasutage masinat halva ilmaga, kus nähtavus on piiratud. Muidu võib halb nähtavus põhjustada kukkumise või valesti kasutamise.
8. Ärge kasutage masinat äikeseohu korral.

Transportimine

1. Seisake mootor transportimise ajaks. Muidu võib ootamatu käivitumine põhjustada vigastusi.

Vibratsioon

1. Kokkupuude ülemäärase vibratsiooniga kahjustab operaatori veresooni või närvisüsteemi ja põhjustab sõrmedes, kätes või randmetes järgmisi sämptomeid: ärasuremine (tuimus/tundetus), kihelemine, valu, torkava valu aisting, naha värvuse või naha muutused. Kui teil esineb mõni nimetatud sämptomitest, siis pöörduge arsti poole. Valge sõrme sündroomi ohu vähendamiseks hoidke käed töötamise ajal soojas ning hooldage korralikult masinat ja tarvikuid.

Hooldus ja hoiundamine

1. Puhuri ohutu talitluse tagamiseks hoidke köik mutrid, poldid ja kruvid tugevasti kinni.
2. Kui osad on kulunud või kahjustunud, asendage need Makita pakutavate osadega.

3. Hoidke puhurit kuivas ja lastele kättesaamatus kohas.

4. Kui seiskate puhuri kontrolliks, hoolduseks, hoiule panekuks või lisatarviku vahetamiseks, lülitage puhur välja ja veenduge, et kõik liikuvad osad oleksid täielikult peatunud, ning eemaldage akukassett. Enne puhuril tööde tegemist laske sellel maha jahtuda. Hooldage puhurit hoolikalt ja hoidke seda puhtana.

5. Enne hoiule panekut laske sellel alati enne maha jahtuda.
6. Ärge jätke puhurit vihma kätte. Hoidke puhurit siseruumis.
7. Puhuri tõstmisel köverdage kindlasti põlvi ja olge ettevaatlik, et mitte selga vigastada.
8. Puhastage seade alati tolmust ja mustusest. Ärge kunagi kasutage puhastamiseks bensiini, vedeldit, alkoholi ega muid sarnaseid aineid. See võib põhjustada plastosade värvuse muutumist, deformeerumist või pragunemist.
9. Ärge üritage seadet hooldada ega remontida viisil, mida selles kasutusjuhendis või mootorseadme juhendis pole kirjeldatud. Pöörduge selliste tööde tegemiseks meie volitatud hoolduskeskusse.
10. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.
11. Kasutage alati ainult originaalvaruosi ja tarvikuid. Kolmandate poolte valmistatud osade ja tarvikute kasutamine võib tuua kaasa seadme purunemise, varalise kahju ja/või raske kehavigastuse.
12. Laske meie volitatud hoolduskeskusel seadet regulaarselt kontrollida ja hooldada.
13. Enne masina hoiulepanekut tehke sellele täielik puhastus ja hooldus. Eemaldage akukassett.
14. Ärge laske seadmel puutuda vastu kõrvalisi objekte, näiteks vastu seina. Seade võib oota-matult ümber kukkuda ja vigastusi põhjustada.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.
2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.
3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.
4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.

5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.

6. Kaitske akupaketti ja tööriista tule ja kõrge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.

7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku. Valesti või väljaspool märgitud temperaturivahemikku laadimine võib kahjustada akupaketti ja suurendada süttimisohtu.

Elektriohutus ja aku ohutu talitlus

1. Ärge visake kasutatud akut (akusid) tulle. Element võib plahvatada. Kasutatud akude käitlemise võimalikud erinõuded leiate kohalikest eeskirjadest.
2. Akut (akusid) ei tohi avada ega kahjustada. Väljavalgunud elektrolüüt on söövitava toimega ning vöib kahjustada silmi ja nahka. See vöib osutuda allaneelamisel mürgiseks.
3. Ärge laadige akut vihma käes ega märjas keskkonnas.
4. Ärge laadige akut välistingimustes.
5. Ärge käsitsege laadurit, sh laaduri pistikut ja laadimisterminale märgade kätega.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektri- tööriista ohutus.
2. Ärge hooldage kahjustatud akupakette. Akupakette võivad hooldada ainult tootja või ametlikud teenusepakkujad.

HOIDKE JUHEND ALLES.

A HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise töttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

OSADE KIRJELDUS

▶ Joon.3: 1. Kate 2. Toru 3. Otsak

KOKKUPANEK

⚠️ HOIATUS: Enne varustuse kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage akukassett. Muidu võivad ventilaatorid liikuma hakata ning vigastusi põhjustada.
⚠ HOIATUS: Seadet kokku pannes või reguleerides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid.

Liitetoru monteerimine

⚠ETTEVAATUST: Kontrollige alati, kas pai-galdusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Eemaldage toru otsast kork.

▶ Joon.4: 1. Toru 2. Kork

TÄHELEPANU: Ärge visake korki ära, sest see on vajalik tarviku hoidmiseks.

1. Pöörake hooba tarviku suunas.

▶ Joon.5: 1. Hoob

1. Joondage tihvt mootorseadmel asuva noolemärgiga. Sisestage toru, kuni vabastusnupp hüppab üles.

Veenduge, et asendijoon asuks mootorseadmel asuva noolemärgi otsas ning et mootorseadmel asuv noolemärk ja torul asuv noolemärk oleksid teineteise vastas.

Joon.6: 1. Vabastusnupp 2. Mootorseadmel asuv noolemärk 3. Tihvt 4. Asendijoon 5. Torul asuv noolemärk

1. Pöörake hooba mootorseadme suunas.

▶ Joon.7: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

TÄHELEPANU: Ärge pingutage hooba, ilma et tarviku varras oleks sisestatud. Selle eiramisel võib hoob veovõlli sissepääsu liialt pingutada ja seda kahjustada.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.8: 1. Vabastusnupp 2. Hoob 3. Toru

Tagumise otsaku paigaldamine

Joondage puhuritorul olev sälk adapteri torul oleva soonega, seejärel ühendage adapteri toru puhuritoru külge ning keerake adapteri toru nii, et see lukustub oma kohale.

▶ Joon.9: 1. Kolmnurkne märgis 2. Adapteri toru 3. Puhuritoru

Tagumise otsaku eemaldamiseks tehke paigaldamise protseduur vastupidises järjekorras.

MÄRKUS: Otsaku pikkust saab muuta – liigutage selleks otsakut, nagu on näidatud joonisel.

▶ Joon.10

Lameda otsaku või pikendusotsaku paigaldamine

Lisatarvik

1. Eemaldage tarvikult otsak.

2. Kinnitage lame või pikendusotsak tarviku külge ja keerake lukustamiseks.

▶ Joon.11: 1. Lame otsak 2. Pikendusotsak 3. Tarvik

Renniotsakute komplekti paigaldamine

Lisatarvik

1. Eemaldage tarviku küljest otsak, pikendusotsak või lame otsak.
2. Keerake väikese voolikuklambri kruvi lahti ja asetage voolikuklamber läbi tarviku.

▶ Joon.12: 1. Kruvi 2. Voolikuklamber (väike) 3. Tarvik

1. Ühendage pikendustoru tarvikuga.

Joondage pikendustorul olev soon tarvikul oleva eenduva osaga ja seejärel libistage pikendustoru mööda soont nii, et kolmnurksed märgistused oleksid üksteise poole.

▶ Joon.13: 1. Pikendustoru 2. Tarvik
4. Asetage voolikuklamber joonisel näidatud viisil soonele ja keerake kruvi kinni.
▶ Joon.14: 1. Kruvi 2. Voolikuklamber
5. Ühendage ülejäänud pikendustorud olenevalt töökörgusest varem kinnitatud pikendustoru külge.

ETTEVAATUST: Renniotsakute komplekti kasutamisel koos universaalse mootorajami ja puhuritarvikuga ärge kasutage kolme või rohke-mat pikendustoru. See võib põhjustada tasakaalutust ja põhjustada vigastusi.

1. Keerake otsaku väljalasekava joonisel näidatud viisil.
   ▶ Joon.15
2. Ühendage otsak pikendustoruga. Ühendamise ajal joondage otsaku ja pikendustoru kolmnurksed märgised ning suruge otsakut, kuni kuulete klöpsatust. Seejärel pöörake otsak teie töö jaoks sobivasse asendisse.
   ▶ Joon.16: 1. Otsak 2. Pikendustoru 3. Kolmnurkne märgis

Otsaku eemaldamisel joondage otsaku ja pikendustoru kolmnurksed märgised ning tömmake otsak pikendustorust välja.

Joon.17: 1. Otsak 2. Pikendustoru 3. Kolmnurkne märgis

TÖÖRIISTA KASUTAMINE

⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid.
⚠ HOIATUS: Enne kasutamist reguleerige öla- rihm mugavasse asendisse ja seade parajaks.

Puhurifunktsiooni kasutamine

⚠ETTEVAATUST: Ärge asetage sisselülitatud puhurit maapinnale. Imiavasse võib sattuda liiva ja tolmu, mis võivad põhjustada riket või kehavigastusi.

Hoidke masinat kindlalt mölema käega ja liigutage seda tööta-mise ajal aeglaselt ringi. Kui puhute hoone, suure kivi või söiduki ümbrust, siis suunake otsak neist eemale. Kui puhute nurgas, siis alustage nurga seest ja seejärel liikuge suuremale pinnale. Reguleerige õhukiirust mootorseadme lüliti päästikuga vastavalt keskkonna või kasutuskoha tingimustele.

▶ Joon.18

Renniotsakute komplekti kasutamine

AETTEVAATUST: Renniotsakute komplekti kasutamisel hoidke puhurit kahe, mitte ühe käega.

▶ Joon.19

⚠ETTEVAATUST: Ärge kasutage renniotsakute komplekti elektrijuhtmete läheduses.

▶ Joon.20

⚠ETTEVAATUST: Ärge kasutage renniotsakute komplekti tuulise ilmaga.

▶ Joon.21

⚠ETTEVAATUST: Renniotsakute komplekti kasutamisel hoidke inimesed ja loomad puhurist vähemalt 15 m kaugusel.

▶ Joon.22

Hoidke puhurit püstises asendis, hoides kinni puhuri käepidemest. Asetage puhuri väljalaskeava rennile ja lülitage puhur sisse. ▶ Joon.23

UX01G kasutajatele

TÄHELEPANU: Kui kasutate koos renniotsakute komplektiga mootorseadmena mootorajamit UX01G ja paigaldate UX01G külge BL4080F, ärge kasutage mootorseadme pakendis olevat kandevööd, vaid allpool soovitatud kandevööd. Soovitatud kandevöö kohta küsige Makita volitatud teeninduskeskustest.

Kandevöö kinnitamine

⚠ETTEVAATUST: Kasutage alati mootor-seadme külge kinnitatud kandevööd. Enne töö alustamist reguleerige kandevööd väsimuse vältimiseks vastavalt kasutaja suurusele.

⚠ETTEVAATUST: Enne kasutamist veenduge, et kandevöö oleks mootorseadme riputi külge öigesti kinnitatud.

⚠ETTEVAATUST: Enne tööle hakkamist veen- duge, et kandevöö pannal oleks tugevasti kinni.

⚠ETTEVAATUST: Kasutage alati allpool näidatud kandevööd. Ärge kasutage muid kandevöösid.

1. Pange rakmed endale selga ja kinnitage pannal. ▶ Joon.24: 1. Pannal

MÄRKUS: Kandevöö eemaldamiseks tehke pannal lahti ja eemaldage kandevöö.

1. Reguleerige rakmed mugavasse tööasendisse. ▶ Joon.25

2. Kinnitage kandevöö haak mootorseadme riputi külge.

Kandevööl on kiirvabastusmehhanism. Kandevöö vabastamiseks vajutage lihtsalt pandla külgedele.

A HOIATUS: Enne seadme kontrollimist või hooldamist lülitage mootor välja ja eemaldage akukassett. Muidu võivad ventilaatorid liikuma hakata ning raskeid vigastusi põhjustada.

⚠ HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.

HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Masina puhastamine

Masina puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm.

Joon.28

Eemaldage tolm või mustus lisatarviku taga asuvast imiavast. ▶ Joon.29: 1. Imiava

Üldine kontrollimine

Kontrollige seoses kahjustustega. Laske need vajaduse korral meie volitatud teeninduskeskusel vahetada.

TÄHELEPANU: Järgige määrde koguse ja mää- rimissageduse juhiseid. Selle eiramisel võib ebapii- sav määrimine liikuvaid osi kahjustada.

Veovõll:

Lisage määrdeainet (Makita määrdeaine N No.2 või samaväärne) iga 30 töötunni järel.

Joon.30

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Hoiustamine

Mootorseadmelt eraldatud tarviku hoiundamisel asetage toru otsale kork.

Joon.31

Kontrollimis- ja hooldusvälbad

Töötund Enne kasutamist lga päev (10			tundi)	30 tundi
Kogu seade Kontrollige visuaalselt kahjustatud osade olemasolu		√	-	-
Veovöll Lisage määret - -				√
Mootorseade Vt mootorseadme kasutusjuhendit

VEAOTSING

Enne parandustöökotta pöördumist kontrollige esmalt ise seadet. Ärge proovige masinat lahti võtta, kui leiate probleemi, mida kasutusjuhendis ei kirjeldata. Selle asemel pöörduge Makita volitatud teeninduskeskusesse, kus kasutatakse parandamisel alati Makita tagavaraosi.

Tõrge Võimalik põhjus (rike) Lahendus
Mootor ei käivitu. - Vt mootorseadme kasutusjuhendit.
Mootor seiskub mõne aja pärast.	-	Vt mootorseadme kasutusjuhendit.
Mootori kiirus ei tõuse.	-	Vt mootorseadme kasutusjuhendit.
Ventilaatorid ei pöörle.⇒ Seisake mootor kohe.	Mootorseade ja tarvikud pole korralikult ühendatud.	Ühendage vardad õigesti.
	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Mootorseade vibreerib ebanor-maalselt.⇒ Seisake mootor kohe.	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Ventilaatorid jätkavad pöörlemist isegi siis, kui lüliti päästik vabas-tatakse.⇒ Seisake mootor kohe.	Mootorseade ei tööta korralikult.	Võtke remontimiseks ühendust volitatud teeninduskeskusega.

VALIKULISED TARVIKUD

ETTEVAATUST: Neid tarvikuid ja lisaseadmeid on soovitatav kasutada koos Makita masinaga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadmete kasutamisega võib kaasneda vigastusoht. Kasutage tarvikuid ja lisaseadmeid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Pikendusotsak
• Lame otsak
  • Renniotsakute komplekt
  • Makita algupärane aku ja laadija

MÄRKUS: Möned nimekirjas loetletud tarvikud võivad olla lisatud põhivarustusena toote pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
