KASUTUSJUHEND UB403MP MAKITA

Mudel: UB403MP
Võimekus *1	Öhuvoo maht 0–14,9 m	^3 /min
	Öhuvoo kiirus (keskmine) 0–49,3 m/s
	Öhuvoo kiirus (max) 0–59,3 m/s
Võimekus *2	Öhuvoo maht 0–12,9 m	^3 /min
	Öhuvoo kiirus (keskmine) 0–42,6 m/s
	Öhuvoo kiirus (max) 0–50,8 m/s
Võimekus *3	Öhuvoo maht 0–16,8 m	^3 /min
	Öhuvoo kiirus (keskmine) 0–55,4 m/s
	Öhuvoo kiirus (max) 0–66,5 m/s
Üldpikkus 740–840 mm
Netokaal 1,5 kg

*1. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX60 (akuga BL1860B × 2)

*2. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga DUX18 (akuga BL1860B)

*3. Puhuritarviku võimekus koos juhtmeta universaalse mootorajamiga UX01G (akuga BL4040)

• Meie pideva uuringu- ja arendusprogrammi töttu võidakse tehnilisi andmeid muuta ilma sellest ette teatamata.

• Tehnilised andmed võivad riigiti erineda.

Heakskiidetud mootorseade

See tarvik on heaks kiidetud ainult järgmis(t)e mootorseadme(te)ga kasutamiseks:

• Juhtmeta universaalne mootorajam DUX60
• Juhtmeta universaalne mootorajam DUX18
• Juhtmeta universaalne mootorajam UX01G

AHOIATUS: Ärge kasutage tarvikut koos heakskiitmata mootorajamiga. Heakskiiduta kombinatsioon vöib tuua kaasa raske kehavigastuse.

Sümbolid

Alljärgnevalt kirjeldatakse tingmärke, mida vöidakse seadmetel kasutada. Enne seadme kasutamist tehke endale selgeks nende tähendus.

Olge äärmiselt ettevaatlik ja tähelepanelik.

Lugege juhendit.

Hoidke käed pöörlevatest osadest eemal.

Pikad juuksed võivad vahele jäädes önne- tusi põhjustada.

Hoidke körvalised isikud eemal.

Kandke kaitseprille ja kuulmiskaitset.

Ärge jätke seadet niiskuse kätte.

Ni-MH Li-ion

Ainult EL-i riikide puhul

Seadmes sisalduvate ohtlike osade töttu võivad elektri- ja elektroonikaseadmete jäätmed, akud ja patareid avaldada negatiivset mõju keskkonnale ja inimeste tervisele.

Elektri- ja elektroonikaseadmeid ega akusid ei tohi kõrvaldada koos olmejäätmetega!

Euroopa elektri- ja elektroonikaseadmete jäätmete, akude ja patareide ning nende jäätmete direktiivi ja riiklikku öigusesse ülevõtmise kohaselt tuleb elektri- ja elektroonikaseadmete, akude ja patareide jäätmed koguda eraldi ning viia eraldiseisvasse olmejäätmete kogumispunkti, mis tegutseb kooskõlas keskkonnakaitse eeskirjadega. Sellele osutab seadmele paigaldatud läbikiipsutatud ratastega prügikasti sümbol.

Kavandatud kasutus

See tarvik on ette nähtud sobiva mootorseadmega ühendatult ainult tolmu puhumiseks. Ärge kasutage tarvikut muudel eesmärkidel. Tarviku väärkasutamine vöib tuua kaasa raske kehavigastuse.

Vastavusdeklaratsioon

Ainult Euroopa riikide puhul

Meie kui tootjad: Makita Europe N.V., ettevõtte aadress: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIUM. Volitame Kazuhisa Makino koostama tehnilist dokumenti ja deklareerime oma ainuvastutusel, et toode/tooted;

Nimetus: puhuritarvik. Tüübitähis(ed): UB403MP. Vastab köikidele direktiivi 2006/42/EÜ asjakohastele sätetele ning järgmiste EÜ/EL-i direktiivide köikidele asjakohastele sätetele: 2000/14/EC ning on valmistatud kooskölas järgmiste harmoneeritud standarditega: EN 62841-1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024.

Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 26.9.2024

Vastutav isik: Kazuhisa Makino, direktor – Makita Europe N.V.

Vastavusdeklaratsioon (ÜK jaoks)

Ainult ÜK jaoks

Meie kui tootjad: Makita Europe N.V., juriidiline aadress: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIA. Tehnilise toimiku volitatud koostaja on Kazuhisa Makino ning kinnitame oma ainuvastutusel, et toode/tooted:

Nimetus: puhuritarvik. Tüübitähis(ed): UB403MP. täidab kõiki S.I. 2008/1597 (koos muudatustega) sätteid ning täidab ka kõiki järgmiste ÜK määruste sätteid: S.I. 2001/1701 (koos muudatustega) ning on valmistatud kooskõlas järgmiste standarditega: EN 62841-1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024. Deklaratsiooni koht ja kuupäev: Kortenberg, Belgia. 26.9.2024

Vastutav isik: Kazuhisa Makino, Director - Makita Europe N.V.

Üldised elektritööriistade ohutushoiatused

⚠️HOIATUS Lugege läbi köik selle elektritööriis-taga kaasas olevad ohutushoiatused, juhised, illustratsioonid ja tehnilised andmed. Alljärgnevate juhiste eiramine vöib pöhjustada elektrilöögi, süttimise ja/vöi raske kehavigastuse.

Hoidke edaspidisteks viide- teks alles köik hoiatused ja juhtnöörid.

Hoiatustes kasutatud termini „elektritööriist“ all peetakse silmas elektriga töötavaid (juhtmega) elektritööriistu või akuga töötavaid (juhtmeta) elektritööriistu.

Tööpiirkonna ohutus

1. Tööpiirkond peab olema puhas ja hästi valgustatud. Asju täiskuhjatud või pimedad alad soodustavad önnetuste teket.
2. Ärge kasutage elektritööriistu plahvatusohtlikus keskkonnas, nagu tuleohtlike vedelike, gaaside või tolmu läheduses. Elektritööriistad tekitavad sädemeid, mis võivad süüdata tolmu või aurud.
3. Hoidke lapsed ja kõrvalised isikud elektritöö- riistaga töötamise ajal eemal. Tähelepanu haju- misega võib kaasneda kontrolli kaotus.

Elektriohutus

1. Elektritööriistade pistik peab sobima pistikupesaga. Ärge kunagi muutke pistikut mis tahes moel. Ärge kasutage adapterpistikuid maandatud elektritööriistadega. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögiriski.
2. Vältige keha kokkupuudet maandatud pinda-dega, nagu torud, radiaatorid, pliidid ja külmikud. Eksisteerib suurenenud elektrilöögirisk, kui teie keha on maandatud.
3. Elektritööriistad ei tohi sattuda vihma kätte või märga kohta. Elektritööriista sisse läinud vesi suurendab elektrilöögiriski.
4. Ärge kahjustage toitejuhet. Ärge kunagi kasutage elektrijuhet elektritööriista kandmiseks, tömbamiseks või pistikupesast väljatömbamiseks. Hoidke juhe eemal kuumast, ölist, teravatest nurkadest või liikuvatest osadest. Kahjustatud või sassis juhtmed suurendavad elektrilöögiriski.
5. Kui töötate elektritööriistaga välistingimustes, kasutage sellist pikendusjuhet, mis sobib väljas kasutamiseks. Välistingimustesse sobiva pikendusjuhtme kasutamine vähendab elektrilöögiriski.
6. Kui niiskes asukohas elektritööriistaga tööta- mine on vältimatu, kasutage lekkevoolukaits- mega (RCD) kaitstud vooluahelat. RCD kasuta- mine vähendab elektrilöögiohtu.
7. Mootortööriistad võivad tekitada elektromagnetvälju (EMV), mis ei ole kasutajale kahjulikud. Küll aga peaksid südamestimulaatorite ja teiste sarnaste meditsiiniseadmetega kasutajad võtma enne mootortööriista kasutamist nõu saamiseks ühendust oma seadme tootja ja/või arstiga.

Isiklik ohutus

1. Püsige ergas, jälgige pidevalt, mida teete, ning kasutage elektritööriistaga töötamisel tervet möistust. Ärge kasutage elektritööriista, kui olete väsinud või narkootikumide, alkoholi või ravimite möju all. Elektritööriistadega töötades võib tähelepanematus endaga kaasa tuua tõsised tervisekahjustusi.

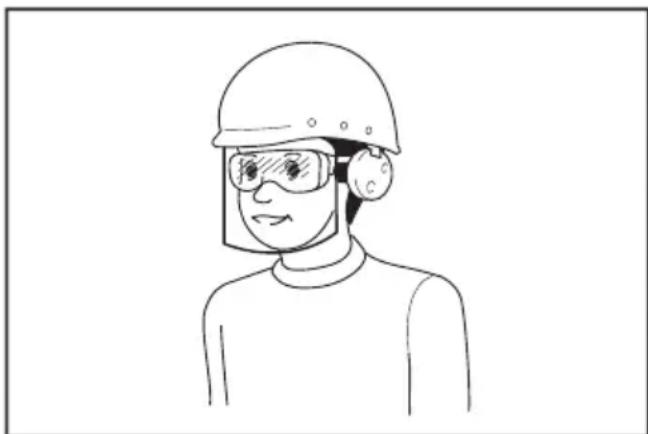

2. Kasutage isikukaitsevahendeid. Kandke alati silmakaitsmeid. Kaitsevahendid, näiteks oludesse sobiv tolmumask, libisemiskindlad turvajalatsid, köva peakate vöi körvaklapid, vähendavad tervisekahjustusi.

3. Vältige juhukäivitust. Enne tööriista vooluvõrgu ja/või akuga ühendamist, ülesvõtmist või kandmist veenduge, et lüliti oleks väljalülitatud asendis. Elektritööriistade kandmine näppu lülitil hoides või sisse lülitatud tööriista pingesta- mine suurendab önnetuse tekkimise ohtu.
4. Eemaldage reguleerimis- ja mutrivõtmed enne elektritööriista käivitamist. Mutrivõti või mingi muu võti, mis on jäetud elektritööriista pöörleva osa külge, võib põhjustada terviskahjustusi.
5. Ärge künitage liiga kaugele ette. Hoidke kogu aeg jalad kindlalt maas ning hoidke tasakaalu. See tagab parema kontrolli elektritööriista üle ootamatutes olukordades.
6. Riietuge kohaselt. Ärge kandke lahtisi riideid ega ehteid. Hoidke juuksed ja riided liikuvatest osadest eemal. Lahtised riided, ehted ja pikad juuksed võivad liikuvate osade külge jääda.
7. Kui seadmed on varustatud tolmueraldus- ja kogumisvahenditega, veenduge, et need oleks ühendatud ja neid kasutataks öigesti. Tolmu kogumise kasutamine vöib vähendada tolmuga seotud riske.
8. Ärge laske tööriistade sagedase kasutamise tulemusel tekkival enesekindlusel muuta end hooletuks ega tööriista ohutuspõhimõtteid eiravaks. Hooletus võib vaid murdosa sekundi vältel põhjustada raske vigastuse.
9. Kandke elektritööriistu kasutades oma silmade vigastuste eest kaitsmiseks alati kaitseprille. Prillid peavad vastama USA-s standardile ANSI Z87.1, Euroopas standardile EN 166 või Austraalias/Uus-Meremaal standardile AS/NZS 1336. Austraalias/Uus-Meremaal on näo kaitsmiseks seadusega nõutud ka näokaitsme kasutamine.

Tööandja kohustus on nõuda, et tööriista operaatorid ja teised tööpiirkonnas viibivad isikud kannaksid sobivat ohutusvarustust.

Elektritööriista kasutamine ja hooldus

1. Ärge kasutage elektritööriista suhtes jõudu. Kasutage tööks sobilikku elektritööriista. Elektritööriist töötab paremini ja ohutumalt võimsusel, mis on tööks ette nähtud.

2. Ärge kasutage elektritööriista, kui seda ei saa lülitist sisse ja välja lülitada. Iga elektritööriist on ohtlik, kui seda ei saa lülitist sisse või välja lülitada, ning see tuleb parandada.

3. Enne muudatuste tegemist, tarvikute vaheta-mist või elektritööriistade ladustamist lahutage pistik vooluvõrgust ja/või eemaldage aku. Ennetavad ohutusmeetmed vähendavad elektri-tööriista juhukäivituse riski.
4. Hoidke elektritööriistad, mida ei kasutata, laste käeulatusest eemale ning ärge lubage körvalseisjatel, kes pole elektritööriista ja juhendiga tutvunud, elektritööriistaga töötada. Kogenematute kasutajate käes on elektritööriistad ohtlikud.
5. Hooldage elektritööriista ja lisatarvikuid. Kontrollige, kas liikuvad osad on tsentreeritud ja liiguvad vabalt, kas esineb katkisi osi või muud, mis võiks elektritööriista tööd mõju-tada. Kui esineb vigastusi, laske elektritööriist enne kasutamist parandada. Paljud önnetused juhtuvad halvasti hooldatud elektritööriistade töttu.
6. Hoidke lõikeriistad teravad ja puhtad. Korralikult hooldatud lõikeriistad, millel on teravad lõikeservad, ei kiilu nii lihtsalt kinni ning neid on lihtsam käsitleda.
7. Kasutage elektritööriista, lisatarvikuid, töö- riista löiketerasid jne juhendite kohaselt, vöttes arvesse töötingimusi ja tehtavat tööd. Elektritööriistade kasutamine selleks mitte ette nähtud eesmärkidel vöib kaasa tuua ohtlikke olukordi.
8. Hoidke käepidemed ja haardepinnad kuivad, puhtad ning öli- ja määrdevabad. Libisevad käepidemed ja haardepinnad ei lase tööriista ootamatutes olukordades ohutult käsitseda ja juhtida.
9. Tööriista kasutamise ajal ärge kandke riidest töökindaid, kuna need võivad kinni jääda. Liikuvate osade külge kinni jäänud riidest töökin- dad võivad põhjustada kehavigastusi.

Akuga tööriista kasutamine ja hooldus

1. Laadige alati laadijaga, mille tootja on heaks kiitnud. Laadija, mis sobib kasutamiseks ühte tüüpi akuga, vöib kaasa tuua tulekahjuohu, kui seda kasutada koos mönda teist tüüpi akuga.
2. Kasutage elektritööriistu üksnes spetsiaalselt neile toodetud akudega. Mis tahes muude akude kasutamine võib tekitada tervisekahjustusi või tulekahjuohtu.
3. Kui akut ei kasutata, ärge hoidke seda koos muude metallesemetega, nagu kirjaklambrid, mündid, võtmed, naelad, kruvid jm väiksed metallesemed, mis võivad tekitada ühenduse klemmide vahel. Akuklemmide lühis võib põhjustada põletusi ja tulekahjuohtu.

4. Väärkasutamise tagajärjel võib akust valguda välja vedelikku; ärge seda puudutage. Kui olete selle vedelikuga siiski kogemata kokku puutunud, uhtke kohta veega. Kui vedelik on sattunud silma, minge arsti juurde. Akust väljavalgunud vedelik võib põhjustada ärritust ja põletusi.

5. Ärge kasutage akupaketti ega tööriista, mis on kahjustatud või muudetud. Kahjustatud või muudetud akud võivad käituda etteaimamatult, põhjustades süttimis-, plahvatus- või vigastusohu.

6. Kaitske akupaketti ja tööriista tule ja kõrge temperatuuri eest. Tule või kõrgema kui 130 °C temperatuuriga kokkupuutumine võib tuua kaasa plahvatuse.
7. Pidage kinni köigist laadimisjuhistest ja ärge laadige akupaketti ega tööriista väljaspool juhendis märgitud temperatuurivahemikku. Valesti või väljaspool märgitud temperaturivahemikku laadimine võib kahjustada akupaketti ja suurendada süttimisohtu.

Hooldus

1. Laske elektritööriista hooldada eksperdil, kes kasutab vaid originaalvaruosi. Siis püsib elektritööriista ohutus.
2. Ärge hooldage kahjustatud akupakette. Akupakette võivad hooldada ainult tootja või ametlikud teenusepakkujad.
3. Järgige ölitamist ja tarvikute vahetamist puudutavaid juhtnööre.

Hoiatustes ja ettevaatusabinõudes nimetatud terminid „Power Brush / Power Sweep” ning „masin” tähistavad tarviku ja mootorseadme kombinatsiooni.

1. Ärge kasutage masinat halva ilmaga, eriti äike-seohu korral. See vähendab välgulöögi saamise ohtu.
2. Kandke silmade ja körvade kaitsevahendeid. Sobiv kaitsevahend vähendab kehavigastuste ohtu.
3. Kandke masinaga töötamise ajal alati mittelibisevaid ja kaitsvaid jalatseid. Ärge töötage masinaga, kui olete paljajalu või kannate lahtisi sandaale. See vähendab jalgade vigastamise ohtu.
4. Ärge kandke avaraid rõivaid ega aksessuaare, nagu sallid, paelad, ketid, lipsud jne, mis võidakse õhuvõtuavadesse tömmata. Siduge pikad juuksed kinni või katke need, et juuksed ei satuks õhuvõtuavadesse. Kui mõni nimetatud esemetest tömmatakse õhuvõtuavadesse, võib see suurendada kehavigastuste ohtu.
5. Hoidke kõrvalised isikud masinaga töötamise ajal eemal. Lendu paiskuv praht võib suurendada kehavigastuste ohtu.
6. Ärge mitte kunagi suunake puhuriotsakut inimeste, loomade ega akende poole. Olge prahi puhumisel tahkete objektide, näiteks puude, autode ja seinte läheduses eriti ettevaatlik, sest praht võib neilt tagasi põrgata. Lendu paiskuvad objektid võivad kahjustada vara ning suurendada kehavigastuste ohtu.

7. Ärge puhuge masinaga põlevaid või suitsevaid esemeid, nt sigarette, tikke või kuuma tuhka. Need süttimisallikad võivad suurendada tuleohtu.

8. Ärge puudutage veel liikuvat ventilaatorit. Enne kui eemaldate osi, mis võimaldavad juurdepääsu ventilaatorile, lülitage masin välja ja oodake, kuni ventilaator jääb seisma. See vähendab liikuvate osade töttu vigastada saamise ohtu.

9. Kinnijäänud materjali eemaldamisel või masina hooldamisel lülitage toitelüliti välja. Masina ootamatu käivitumine kinnijäänud materjali eemaldamisel või hooldamisel võib põhjustada raskeid kehavigastusi.
10. Võörkehad võivad ummistada õhukanalid ja takistada õhuvoolu. Kui puhumisvõimsus halveneb, eemaldage õhu teekonnal olevad takistused.
11. Kandke kasutamise ajal alati kindaid. Vältige masina kasutamist paljaste kätega. See vähendab käte ja sörmede vigastamise ohtu.
12. Kasutage seda masinat maapinnal, mitte redelitel ega ebastabiilsel alusel.
13. Kui masin lööb vastu köva eset vöi tekib tugev vibratsioon, kontrollige, ega masinal pole kahjustusi.
14. Kandke alati hoolt selle eest, et ventilatsiooniavad oleksid alati prahist puhtad.
15. Puhastage masin enne hoiulepanekut.

Lisaohutusnõuded

1. Töötage masinaga ainult päevavalguses või hea tehisvalgustuse olemasolul. Ärge kasutage masinat piiratud nähtavuse korral. Halb nähtavus võib põhjustada kukkumist või valesti kasutamist.
2. Ärge kasutage puhurit körgetes kohtades.
3. Hoidke puhurit töötamise ajal soovitatud asendis ja kindlal tasapinnal.

HOIDKE JUHEND ALLES.

HOIATUS: ÄRGE UNUSTAGE järgida toote ohutusnõudeid mugavuse või toote (korduskasutamisega saavutatud) hea tundmise tõttu.

VALE KASUTUS või kasutusjuhendi ohutuseeskirjade eiramine võib põhjustada tervisekahjustusi.

OSADE KIRJELDUS

▶ Joon.1: 1. Kate 2. Toru 3. Otsak

KOKKUPANEK

AHOIATUS: Enne varustuse kokkupanemist või reguleerimist lülitage mootor välja ja eemaldage akukassett. Muidu võivad ventilaatorid liikuma hakata ning vigastusi põhjustada.
A HOIATUS: Seadet kokku pannes või reguleerides asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.
A HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid.

Liitetoru monteerimine

⚠ETTEVAATUST: Kontrollige alati, kas pai-galdusvarras on korralikult paigaldatud. Ebaõige paigaldamine võib põhjustada tarviku mootorseadme küljest ärakukkumist ja põhjustada kehavigastusi.

Kinnitage liitetoru mootorseadmele.

1. Eemaldage toru otsast kork.
   ▶ Joon.2: 1. Toru 2. Kork

TÄHELEPANU: Ärge visake korki ära, sest see on vajalik tarviku hoidmiseks.

1. Pöörake jõuallika hooba tarviku suunas.
   ▶ Joon.3: 1. Hoob
2. Joondage torul olev vedruneet mootorseadmel oleva noolemärgiga. Sisestage toru, kuni vabastusnupp hüppab üles.

Asendijoon peab olema mootorseadme noolemärgi otsa juures ning torul ja mootorseadmel olevad noolemärgid peavad olema vastakuti.

Joon.4: 1. Vabastusnupp 2. Mootorseadmel asuv noolemärk 3. Vedruneet 4. Asendijoon 5. Torul asuv noolemärk

1. Pöörake hoob tagasi jõuallika suunas.

▶ Joon.5: 1. Hoob

Veenduge, et hoova pind oleks toruga paralleelne.

TÄHELEPANU: Ärge pingutage hooba, ilma et tarviku varras oleks sisestatud. Selle eiramisel võib hoob veovõlli sissepääsu liialt pingutada ja seda kahjustada.

Toru eemaldamiseks pöörake hooba tarviku suunas ja tömmake toru välja, vajutades vabastusnuppu samal ajal alla.

▶ Joon.6: 1. Hoob 2. Vabastusnupp 3. Toru

Otsakumoodul

Puhuritarviku standardvarustuses on eemaldatav otsak. Reguleerige või vahetage otsak vastavalt enda soovile.

Otsaku eemaldamine

Hoidke tarvikukerest kinni ning keerake ja libistage otsak mööda juhtsoont ettepoole ära.

▶ Joon.7: 1. Otsak 2. Juhtsoon 3. Puhuri väljalaskeava

Otsaku kinnitamine

Joondage otsaku juhtsoon puhuri väljalaskeava paigalduseendiga. Libistage ja keerake otsak mööda juhtsoont tagasi, kuni see klöpsatusega kohale fikseerub.

Joon.8: 1. Adapteri toru 2. Puhuri väljalask-eava 3. Juhtsoon 4. Paigalduseend 5. Kolmnurgasümbolid

MÄRKUS: Lukustage otsak tugevalt, nii et üks kolmest kolmnurgasümbolist puhuri väljalaskeaval ja otsakul olev kolmnurgasümbol oleksid vastakuti.

Otsakupikkuse reguleerimine

Seadke otsak söltuvalt kasutusest ühele pikkusele kolmest. Hoidke tarvikukerest kinni ning keerake ja lükake otsakut mööda juhtsoont edasi-tagasi, kuni see klöpsatu-sega soovitud asendis lukustub.

▶ Joon.9: 1. Otsak 2. Juhtsoon 3. Kolmnurgasümbolid

Lameda otsaku / pikendusotsaku paigaldamine ja eemaldamine

Lisatarvik

1. Hoidke tarvikukerest kinni ning keerake ja libistage otsak mööda juhtsoont ettepoole ära.
   ▶ Joon.10: 1. Otsak 2. Juhtsoon 3. Puhuri väljalaskeava
2. Joondage adapteri torul olev juhtsoon puhuri väljalaskeava paigalduseendiga. Libistage ja keerake adapteri toru mööda juhtsoont tagasi, kuni see klöpsatusega kohale fikseerub.
   Joon.11: 1. Adapteri toru 2. Puhuri väljalask-eava 3. Juhtsoon 4. Paigalduseend 5. Kolmnurgasümbolid

MÄRKUS: Lukustage adapteri toru tugevalt, nii et puhuri väljalaskeaval oleva kolme kolmnurgasümboli ja adapteri torul oleva kolmnurgasümboli esiosad oleksid vastakuti.

1. Joondage otsakukinnitusel olev juhtsoon adapteri toru paigalduseendiga. Libistage ja keerake otsakukinnitust mööda juhtsoont edasi-tagasi, kuni see klöpsatu-sega soovitud asendis fikseerub.

Joon.12: 1. Lame otsak 2. Pikendusotsak 3. Adapteri toru 4. Juhtsoon 5. Paigalduseend 6. Kolmnurgasümbolid

MÄRKUS: Lukustage otsakukinnitus kindlalt, nii et üks adapteri torul olevast kahest kolmnurgasümbolist ja otsakukinnitusel olev kolmnurgasümbol oleksid vastakuti.

1. Otsakukinnituse eemaldamiseks tehke paigaldamise protseduur vastupidises järjekorras.

Renniotsakute komplekti paigaldamine

Lisatarvik

1. Hoidke tarvikukerest kinni ning keerake ja libistage otsak mööda juhtsoont ettepoole ära.

▶ Joon.13: 1. Otsak 2. Juhtsoon 3. Puhuri väljalaskeava

1. Joondage adapteri torul olev juhtsoon puhuri väljalaskeava paigalduseendiga. Libistage ja keerake adapteri toru mööda juhtsoont tagasi, kuni see klõpsatusega kohale fikseerub.

Joon.14: 1. Adapteri toru 2. Puhuri väljalask-eava 3. Juhtsoon 4. Paigalduseend 5. Kolmnurgasümbolid

MÄRKUS: Lukustage adapteri toru tugevalt, nii et puhuri väljalaskeaval oleva kolme kolmnurgasümboli ja adapteri torul oleva kolmnurgasümboli esiosad oleksid vastakuti.

1. Vabastage suur voolikuklamber, keerates selle lahti, ning asetage see läbi adapteri toru.

2. Asetage voolikuklamber (suur) adapteri torul olevale juhtsoonele. Koostu kinnitamiseks keerake voolikuklamber (suur) kinni.

3. Vabastage väike voolikuklamber, keerates selle lahti, ning asetage see läbi adapteri toru.

▶ Joon.15: 1. Voolikuklamber (suur) 2. Voolikuklamber (väike) 3. Kruvi 4. Adapteri toru

1. Joondage pikendustorul olev juhtsoon adapteri torul oleva paigalduseendiga. Libistage ja keerake pikendustoru mööda juhtsoont tagasi, kuni see klöpsatusega kohale fikseerub.

Joon.16: 1. Pikendustoru 2. Adapteri toru 3. Juhtsoon 4. Paigalduseend 5. Kolmnurgasümbolid

MÄRKUS: Lukustage pikendustoru kindlalt, nii et adapteri torul oleva kolmnurgasümboli tagumine osa ja pikendustorul oleva kolmnurgasümboli tagumine osa oleksid vastakuti.

1. Asetage voolikuklamber (väike) pikendustorul olevale juhtsoonele. Koostu kinnitamiseks keerake voolikuklamber (väike) kinni.

▶ Joon.17: 1. Pikendustoru 2. Voolikuklamber (väike)

1. Vajaduse korral saate puhuri tööulatust suurendada, kasutades lisapikendustorusid.

⚠ETTEVAATUST: Renniotsakute komplekti paigaldamisel puhuritarvikusse ärge kasutage kolme või rohkemat pikendustoru. See võib põh-justada tasakaalutust ja tuua kaasa vigastusi.

1. Otsakul kitsa puhumisnurga seadistamiseks kee-rake otsakupead.

▶ Joon.18: 1. Otsak 2. Otsaku pea

1. Joondage otsaku juhtsoon puhuri pikendustoru paigalduseendiga. Libistage otsak mööda juhtsoont täiesti tagasi, kuni otsak klöpsatusega lukustub.

Vajaduste muutumisel keerake otsakut ja otsakupead. Puhumisnurka saab pärast paigaldamist vastavalt vajadustele oma soovi järgi muuta.

Joon.19: 1. Otsak 2. Pikendustoru 3. Juhtsoon 4. Paigalduseend 5. Otsaku pea

Komplekti demonteerimiseks keerake otsak köigepealt nii, et otsakul ja pikendustorul olevad kolmnurgasümbolid oleksid kohakuti. Seejärel tömmake otsak pikendustorult ära.

▶ Joon.20: 1. Otsak 2. Pikendustoru 3. Kolmnurgasümbolid

TÖÖRIISTA KASUTAMINE

⚠ HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinöusid.

⚠ HOIATUS: Enne kasutamist reguleerige öla- rihm mugavasse asendisse ja seade parajaks.

Puhurifunktsiooni kasutamine

⚠ETTEVAATUST: Ärge asetage sisselülitatud masinat maapinnale. Ōhuvõtuavast võib sisse sattuda liiva ja tolmu, mis võivad põhjustada riket või kehavigastusi.

Hoidke masinat kindlalt mölema käega ja liigutage seda töötamise ajal aeglaselt ringi. Kui puhute hoone, suure kivi või söiduki ümbrust, siis suunake otsak neist eemale. Kui puhute nurgas, siis alustage nurga seest ja seejärel liikuge suuremale pinnale. Reguleerige öhukiirust mootorseadme lüliti päästikuga vastavalt keskkonna või kasutuskoha tingimustele.

▶ Joon.21

Renniotsakute komplekti kasutamine

⚠ETTEVAATUST: Renniotsakute komplekti kasutamisel hoidke puhurit kahe, mitte ühe käega.

Joon.22

⚠ETTEVAATUST: Ärge kasutage renniotsakute komplekti elektrijuhtmete läheduses.

Joon.23

⚠ETTEVAATUST: Ärge kasutage renniotsakute komplekti tuulise ilmaga.

▶ Joon.24

⚠ETTEVAATUST: Renniotsakute komplekti kasutamisel hoidke inimesed ja loomad puhurist vähemalt 15 m kaugusel.

▶ Joon.25

Hoidke puhurit püstises asendis, hoides kinni puhuri käepidemest. Asetage puhuri väljalaskeava rennile ja lülitage puhur sisse.

▶ Joon.26

HOOLDUS

⚠HOIATUS: Enne seadme kontrollimist või hooldamist lülitage mootor välja ja eemaldage akukassett. Muidu võivad ventilaatorid liikuma hakata ning raskeid vigastusi põhjustada.

A HOIATUS: Seadet kontrollides või hooldades asetage seade alati maha. Seadme püstises asendis kokkupanemine või reguleerimine võib põhjustada raske kehavigastuse.

⚠HOIATUS: Järgige peatükis OHUTUSHOIATUSED ja mootorseadme kasutus- juhendis toodud hoiatusi ja ettevaatusabinõusid.

TÄHELEPANU: Ärge kunagi kasutage bensiini, vedeldit, alkoholi ega midagi muud sarnast. Selle tulemuseks võib olla luitumine, deformatsioon või pragunemine.

Toote OHUTUSE ja TÖÖKINDLUSE tagamiseks tuleb vajalikud remonttööd ning muud hooldus- ja reguleeri-mistööd lasta teha Makita volitatud teeninduskeskustes või tehase teeninduskeskustes. Alati tuleb kasutada Makita varuosi.

Masina puhastamine

Masina puhastamiseks pühkige sellelt kuiva või seebivette kastetud ja välja väänatud lapiga tolm.

Joon.27

Eemaldage tolm või mustus kinnituse taga olevalt õhuvõtuavalt.

▶ Joon.28: 1. Ôhuvõtuava

Üldine kontrollimine

Kontrollige seoses kahjustustega. Laske need vajaduse korral meie volitatud teeninduskeskusel vahetada.

TÄHELEPANU: Järgige määrde koguse ja mää- rimissageduse juhiseid. Selle eiramisel võib ebapii- sav määrimine liikuvaid osi kahjustada.

Veovöll:

Lisage määrdeainet (Makita määrdeaine N No,2 või samaväärne) iga 30 töötunni järel.

Joon.29

MÄRKUS: Makita originaalmääret saate osta kohaliku Makita müügiesindaja käest.

Hoiustamine

Mootorseadmelt eraldatud tarviku hoiundamisel asetage toru otsale kork.

▶ Joon.30

Kontrollimis- ja hooldusvälbad

Töötund Enne kasutamist lga päev			(10 tundi)	30 tundi
Kogu seade Kontrollige visuaalselt kahjustatud osade olemasolu		√	-	-
Veovöll Lisage määret --				√
Mootorseade Vt mootorseadme	kasutusjuhendit

VEAOTSING

Enne parandustöökotta pöördumist kontrollige esmalt ise seadet. Ärge proovige masinat lahti võtta, kui leiate probleemi, mida kasutusjuhendis ei kirjeldata. Selle asemel pöörduge Makita volitatud teeninduskeskusesse, kus kasutatakse parandamisel alati Makita tagavaraosi.

Törge Võimalik põhjus (rike) Lahendus
Mootor ei käivitu. - Vt mootorseadme k	asutusjuhendit.
Mootor seiskub mõne aja pärast.	-	Vt mootorseadme kasutusjuhendit.
Mootori kiirus ei tõuse.	-	Vt mootorseadme kasutusjuhendit.
Ventilaatorid ei pöörle.⇒ Seisake mootor kohe.	Mootorseade ja tarvikud pole korralikult ühendatud.	Ühendage vardad õigesti.
	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Mootorseade vibreerib ebanormaalselt.⇒ Seisake mootor kohe.	Veosüsteemis on kõrvalekalded. Võtke	remontimiseks ühendust volitatud teeninduskeskusega.
Ventilaatorid jätkavad pöörlemist isegi siis, kui lüliti päästik vabas-tatakse.⇒ Seisake mootor kohe.	Mootorseade ei tööta korralikult. Võtke remontimiseks ühendust volitatud teeninduskeskusega.

VALIKULISED TARVIKUD

ETTEVAATUST: Neid tarvikuid ja lisaseadmeid on soovitatav kasutada koos Makita masinaga, mille kasutamist selles kasutusjuhendis kirjeldatakse. Muude tarvikute ja lisaseadmete kasutamisega võib kaasneda vigastusoht. Kasutage tarvikuid ja lisaseadmeid ainult otstarbekohaselt.

Saate vajaduse korral kohalikust Makita teeninduskeskusest lisateavet nende tarvikute kohta.

• Adapteri toru
• Pikendusotsak
• Lame otsak
  • Renniotsakute komplekt
• Makita algupärane aku ja laadija

MÄRKUS: Mõned nimekirjas loetletud tarvikud võivad olla lisatud põhivarustusena toote pakendisse. Need võivad riigiti erineda.

DANE TECHNICZNE
