KULLANIM KILAVUZU UB403MP MAKITA

*1. DUX60 Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri (BL1860B x 2 batarya ile)
*2. DUX18 Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri (BL1860B batarya ile)
*3. UX01G Kablosuz Çok Fonksiyonlu Akülü Kafa ile birlikte üfleyici ek parçasının kapasiteleri (BL4040 batarya ile)
- Sürekli yapılan araştırma ve geliştirmelerden dolayı, burada belirtilen özellikler önceden bildirilmeksizin değiştirilebilir.
- Özellikler ülkeden ülkeye değişebilir.

Onaylı güç ünitesi

Bu ek parça sadece aşağıdaki güç ünitesi(üniteleri) ile kullanım için onaylanmıştır:

• DUX60 Kablosuz çok fonksiyonlu akülü kafa
• DUX18 Kablosuz çok fonksiyonlu akülü kafa
• UX01G Kablosuz çok fonksiyonlu akülü kafa

⚠️UYARI: Ek parçayı hiçbir zaman onaysız güç ünitesi ile kullanmayın. Onaysız kombinasyon ciddi yaralanmalara neden olabilir.

Semboller

Ekipmanı için kullanılabilecek semboller aşağıda gösterilmiştir. Kullanmadan önce anlamlarını anladığınızdan emin olun.

Çok özenli ve dikkatli kullanın.

El kitabını okuyun.

Ellerinizi dönen parçalardan uzak tutun.

Uzun saç dolaşma kazasına neden olabilir.

Etrafınızdaki kişileri aletten uzak tutun.

Koruyucu gözlük ve kulaklık takın.

Neme maruz bırakmayın.

Ni-MH Li-ion

Sadece AB ülkeleri için

Ekipmanda tehlikeli bileşenler bulunduğundan dolayı atık elektrikli ve elektronik ekipmanlar, aküler ve bataryalar çevre ve insan sağlığı üzerinde olumsuz etkiye yol açabilir.

Elektrikli ve elektronik cihazları veya bataryaları evsel atıklarla birlikte atmayın! Atık elektrikli ve elektronik ekipmanlar ile akümülatörler ve bataryalar hakkındaki Avrupa Direktifi ve söz konusu direktifin ulusal yasalara uyarlanması gereğince atık elektrikli ekipmanlar, bataryalar ve akümülatörler ayrı olarak depolanmalı ve çevre koruma hakkındaki mevzuata uygun olarak faaliyet gösteren ayrı bir kentsel atık toplama noktasına teslim edilmelidir.

Bu husus, ekipmanın üzerine yerleştirilmiş üzerinde çarpı işareti bulunan tekerlekli çöp kovası simgesi ile belirtilmiştir.

Kullanım amacı

Bu ek parça, sadece onaylı bir güç ünitesiyle toz üflemek amacıyla tasarlanmıştır. Ek parçayı hiçbir zaman başka amaçlarla kullanmayın. Ek parçanın amacı dışında kullanılması ciddi yaralanmalara neden olabilir.

Uygunluk Beyanları

Sadece Avrupa ülkeleri için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA olarak Kazuhisa Makino'yu teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin:

Adı: Üfleyici Ek Parçası. Tip Adı: UB403MP. 2006/42/EC'nin ve ayrıca şu EC/EU Direktiflerinin ilgili tüm hükümlerini karşıladığıını: 2000/14/EC ve aşağıdaki Uyumlu Hale Getirilmiş Standartlara uygun olarak imal edildiğini, beyan ederiz: EN 62841-1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024.

Beyan yeri ve tarihi: Kortenberg, Belçika. 26.9.2024 Sorumlu kişi: Kazuhisa Makino, Direktör - Makita Europe N.V.

Uygunluk Beyanı (BK için)

Sadece BK için

Üretici firma: Makita Europe N.V., İş adresi: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELÇİKA olarak Kazuhisa Makino'ya teknik dosyayı derleme yetkisi verir ve yegane bizim sorumluluğumuzda aşağıda adı verilen ürünün/ürünlerin:

Adı: Üfleyici Ek Parçası. Tip Adı: UB403MP. S.I. 2008/1597'nin (değişik) ve ayrıca şu BK Düzenlemelerinin ilgili tüm hükümlerini karşıladığını: S.I. 2001/1701 (değişik) ve verilen Belirlenmiş Standartlara uygun olarak imal edildiğini beyan ederiz: EN 62841- 1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024. Beyan yeri ve tarihi: Kortenberg, Belçika. 26.9.2024 Sorumlu kişi: Kazuhisa Makino, Direktör - Makita Europe N.V.

Genel elektrikli alet güvenliği uyarıları

⚠UYARI Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, resimli açıklamaları ve teknik özellikleri okuyun. Aşağıda listelenen talimatların herhangi birine uyulmaması elektrik çarpması, yangın ve/veya ciddi yaralanma ile sonuçlanabilir.

Tüm uyarıları ve talimatları ile-ride başvurmak için saklayın.

Uyarılardaki “elektrikli alet” terimi ile ya prizden çalışan (kordonlu) elektrikli aletiniz ya da kendi aküsü ile çalışan (kordonsuz) elektrikli aletiniz kastedilmektedir.

Çalışma alanı güvenliği

1. Çalışma alanını temiz tutun ve iyi aydınlatın. Karmakarışık ve karanlık alanlar kazalara davetiye çıkarır.
2. Elektrikli aletleri çabuk tutuşan sıvıların, gazların ya da tozların bulunduğu yerler gibi patlayıcı ortamlarda çalıştırmayın. Elektrikli aletler tozları ya da dumanları tutuşturabilecek kıvılcımlar çıkarır.
3. Bir elektrikli aleti kullanırken çocukları ve seyredenleri uzak tutun. Dikkatinizin başka tarafa çekilmesi kontrolü kaybetmenize neden olabilir.

Elektrik Güvenliği

1. Elektrikli aletlerin fişleri prize uygun olmalıdır. Fişlerde herhangi bir şekilde değişiklik yapmayın. Topraklı elektrikli aletlerle fiş adaptörleri kullanmayın. Üstünde değişiklik yapılmamış fişler ve bunlara uygun prizler elektrik şoku riskini düşürür.
2. Topraklama yapılan borular, radyatörler, kuzineler ve buzdolapları gibi yüzeylere vücut temasından kaçının. Vücudunuz toprak hattıyla temas ederse elektrik şoku riski artar.
3. Elektrikli aletleri yağmura ve ıslak koşullara maruz bırakmayın. Bir elektrikli aletin içine su girmesi elektrik şoku riskini arttırır.
4. Kordonu kötü kullanmayın. Elektrikli aleti taşımak, çekmek ya da fişten çekmek için asla kordonunu kullanmayın. Kordonu ısıdan, yağdan, keskin kenarlardan ya da hareketli parçalardan uzak tutun. Hasar görmüş ya da dolaşık kordonlar elektrik şoku riskini arttırır.
5. Elektrikli aletleri açık havada kullanırken, açık havada kullanılmaya uygun bir uzatma kablosu kullanın. Açık havada kullanılmaya uygun bir uzatma kablosu kullanımı elektrik şoku riskini düşürür.
6. Eğer elektrikli bir aleti ıslak bir yerde kullan-manız kaçınılmazsa, artık akım cihazı (RCD) ile korunan bir güç kaynağı kullanın. Kaçak akım rölesi kullanımı elektrik şoku riskini azaltır.
7. Elektrikli el aletleri kullanıcıya zarar vermeyen elektromanyetik alanlar üretebilir. Bununla birlikte kalp pili veya benzeri tıbbi cihazlar kullanan kullanıcılar bu elektrikli el aletini kullanmadan önce tavsiye almak üzere cihaz üreticilerine ve/veya doktorlarına başvurmalıdır.

Kişisel güvenlik

1. Bir elektrikli aleti kullanırken tetikte olun, ne yaptığınıza dikkat edin ve sağduyunuzu kullanın. Yorgunken, uyuşturucu maddelerin, alkolün ya da ilaçların etkisi altındayken bir elektrikli aleti kullanmayın. Elektrikli aletleri kullanırken bir anlık dikkatsizlik ciddi bir yaralanmayla sonuçlanabilir.

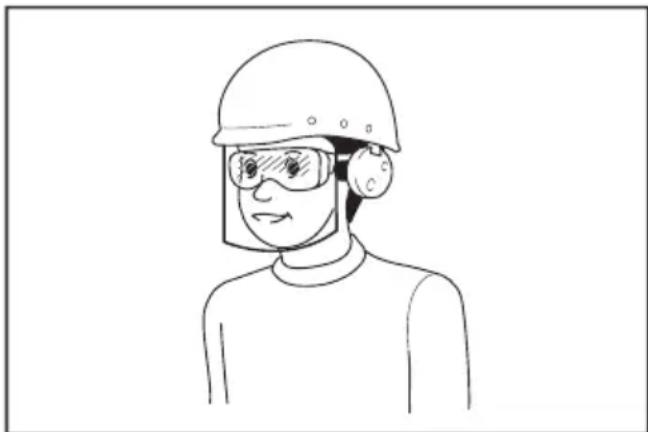

2. Kişisel koruyucu ekipman kullanın. Daima göz koruması kullanın. Uygun koşullarda toz maskeleri, altı kaymayan emniyetli ayakkabılar, sert başlıklar ya da kulak korumaları gibi koruyucu donanım kullanılması, yaralanmaları önler.

3. Aletin istem dışı çalışmasını önleyin. Güç kaynağını ve/veya pili devreye bağlamadan, aleti elinize almadan veya taşımadan önce anahtarın kapalı konumda olduğundan emin olun. Elektrikli aletleri parmağınız anahtarın üzerindeyken taşıma ya da anahtar açık konumundayken onlara güç verme kazalara davetiye çıkarır.

4. Elektrikli aleti çalıştırmadan önce üstünde ayar anahtarı varsa çıkarın. Elektrikli aletin hareketli bir parçasına takılı kalan bir anahtar yaralanma sonucunu doğurabilir.
5. Fazla ileriye uzanmaya çalışmayın. Her zaman yere sağlam basın ve dengenizi koruyun. Bu beklenmedik durumlarda elektrikli aleti daha iyi kontrol etmenizi sağlar.
6. İşe uygun giyinin. Bol elbiseler ya da sallanan takılar kullanmayın. Saçlarını ve giysilerinizi hareketli parçalardan uzak tutun. Bol elbiseler, takılar ya da uzun saçlar hareketli parçalara kapılabilir.
7. Toz çekme ve toplama kolaylaştırıcılarının bağlanması için aygıtlar sağlanmışsa bunların bağlanıp gerektiği şekilde kullanılmasını sağlayın. Toz toplama donanımı kullanılması toza bağlı tehlikeleri önleyebilir.
8. Aletlerin sık kullanımından kaynaklanan aşinalık duygusunun rahat davranmanıza ve aletin güvenlik ilkelerini göz ardı etmenize neden olmasına izin vermeyin. Bir an için dikkatsiz bir harekette bulunmak ciddi yaralanmalara neden olabilir.
9. Elektrikli aletleri kullanırken gözlerinizi korumak için daima koruyucu gözlük kullanın. Gözlüklerin ABD'de ANSI Z87.1 ile, Avrupa'da EN 166 ile ya da Avustralya/Yeni Zelanda'da AS/NZS 1336 ile uyumlu olması gereklidir. Avustralya/Yeni Zelanda'da, yüzünüzü korumanız için yüz koruyucu maske kullanılması da yasal olarak gereklidir.

Alet operatörlerinin ve çalışma alanının yakınında çalışan diğer kişilerin uygun koruyucu güvenlik ekipmanlarını kullanmasının sağlanması, işverenin yükümlülüğündedir.

Elektrikli aletlerin kullanımı ve bakımı

1. Elektrikli aleti zorlamayın. Uygulamanız için doğru olan elektrikli aleti kullanın. Doğru elektrikli alet işin amaçlanan hızda daha iyi ve daha güvenli yapılmasını sağlar.

2. Anahtar açılıp kapanmıyorsa elektrikli aleti kullanmayın. Anahtarla kontrol edilemeyen bir elektrikli alet tehlikelidir ve onarılmalıdır.

3. Herhangi bir ayarlama yapmadan, aksesuar değiştirmeden ya da elektrikli aletleri saklamadan önce fişlerini prizden çekin ve/veya, eğer çıkartılabiliyorsa, batarya kutusunu çıkarın. Bu önleyici güvenlik önlemleri elektrikli aletin kazayla çalışma riskini azaltır.

4. Kullanılmayan elektrikli aletleri çocukların ulaşamayacağı yerlerde saklayın ve elektrikli aleti tanımayan ya da bu talimatları bilmeyen kişilerin elektrikli aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kişilerin ellerinde tehlikeli olur.
5. Elektrikli aletleri ve aksesuarları bakımlı tutun. Hareketli parçaların ayar bozukluklarını ve takılmalarını, parçalardaki kırıkları ve elektrikli aletlerin işleyişlerini etkileyebilecek başka durumları kontrol edin. Elektrikli aleti, hasarlıysa, kullanmadan önce tamir ettirin. Birçok kazaya bakımı iyi yapılmamış elektrikli aletler neden olur.
6. Biçakları Temiz ve Keskin Tutun. Kesici kenar- ları keskin ve bakımı iyi yapılmış biçaklar daha az takılma yapar ve daha kolay kontrol edilir.
7. Elektrikli aleti, aksesuarlarını ve uçlarını, vb. yapılacak işi ve çalışma koşullarını göz önünde tutarak bu talimatlara uygun olarak kullanın. Elektrikli aletin kullanım amacı dışında kullanıl- ması tehlikeli bir durum ortaya çıkarabilir.
8. Tutamakları ve kavrama noktalarını kuru, temiz ve yağ ve gres bulaşmamış halde bulundurun. Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde kullanılmasını ve kontrol edilmesini zorlaştırır.
9. Aleti kullanırken dolanabilecek bez iş eldiveni takmayın. Bez iş eldivenlerinin hareketli parçalara dolanması yaralanmaya neden olabilir.

Bataryalı aletin kullanımı ve bakımı

1. Sadece üretici tarafından belirtilen şarj aleti ile şarj edin. Bir batarya kutusu için uygun olan şarj cihazı başka bir batarya kutusu ile kullanıldığında yangın riski oluşturabilir.
2. Elektrikli aletleri sadece özel olarak belirtilen batarya kutuları ile kullanın. Başka batarya kutularının kullanımı yaralanma ve yangın riski oluşturabilir.
3. Batarya kutusu kullanılmadığında; iki terminal arasında bağlantı kurulmasına sebep olabilecek ataç, bozuk para, anahtar, çivi, vida gibi metal nesnelerden ya da küçük metal objelerden uzak tutun. Batarya terminallerine kısa devre yaptırmak yanıklara ya da yangına yol açabilir.
4. Kötü koşullarda bataryadan sıvı sizabilir; bu sıvıya temas etmeyin. Eğer istemeden bir temas oluşursa suyla yıkayın. Sıvı göze temas ederse, suyla yıkadıktan sonra tıbbi yardım alın. Bataryadan çıkan sıvı tahrişe ya da yanıklara neden olabilir.

5. Batarya kutusu ya da alet hasar görmüşse ya da üzerinde değişiklik yapılmışsa batarya kutusunu kullanmayın. Hasar görmüş ya da üzerinde değişiklik yapılmış batarya kutuları yan- gün, patlama ya da yaralanma riski ile sonuçlanan beklenmedik davranışlar sergileyebilir.

6. Batarya kutusunu veya aleti ateşe ya da aşırı sıcaklıklara maruz bırakmayın. Ateşe ya da 130 °C'nin üzerindeki sıcaklıklara maruz bırakmak patlamaya neden olabilir.

7. Tüm şarj talimatlarına uyun ve batarya kutusunu ya da aleti yönergelerde belirtilen sıcaklık aralığının dışındaki sıcaklıklarda şarj etmeyin. Uygun olmayan bir şekilde ya da belirtilen sıcaklık aralığının dışında şarj etmek bataryaya zarar verebilir ve yangın riskini artırabilir.

Servis

1. Elektrikli aletinize nitelikli bir onarım elemanı tarafından orijinal parçaları kullanılarak servis verilmesini sağlayın. Bu, elektrikli aletin güvenli kalmasını temin eder.
2. Hasarlı batarya kutularını asla tamir etmeye çalışmayın. Batarya kutularının tamiri sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.
3. Yağlama ve aksesuar değiştirme talimatlarına uyun.

Akülü bahçe üfleyicisi güvenlik uyarıları

Uyarılarda ve önlemlerdeki “tahrikli fırça / tahrikli süpürge” ve “makine” terimi, ek parça ve güç ünitesi kombinasyonunu ifade eder.

1. Makineyi kötü hava şartlarında, özellikle yıldırım riski varken kullanmayın. Bu şekilde yıldırım çarpma riskini azaltabilirsiniz.
2. Göz koruyucu ve kulak koruyucu takın. Uygun koruyucu ekipman yaralanma riskini azaltır.
3. Makineyi kullanırken daima kaymaz ve koru-yucu ayakkabı giyin. Makineyi çıplak ayakla ya da açık sandaletlerle kullanmayın. Bu, ayakların yaralanma riskini azaltır.
4. Hava girişlerine çekilebilecek bol elbiseler giymeyin veya eşarp, iplik, zincir, bağ gibi aksesuarlar takmayın. Hava girişlerine çekil-memelerini sağlamak için uzun saçları arkadan bağlayın veya örtün. Bu öğelerden herhangi biri hava girişlerine çekilirse yaralanma riskini artırabilir.
5. Makineyi kullanırken etrafta bekleyenleri uzak tutun. Fırlatılan döküntüler, yaralanma riskini artırabilir.
6. Üfleyici nozulunu asla insanlara veya evcil hayvanlara ya da pencerelere doğru doğrult-mayın. Döküntülerin sekmesine neden olabilecek ağaçlar, otomobiller ve duvarlar gibi katı nesnelerin yanındaki döküntüleri üflerken daha dikkatli olun. Fırlatılan nesneler mala zarar verebilir ve yaralanma riskini artırabilir.
7. Makineyi sigara, kibrit veya sıcak kül gibi yanmakta veya duman çıkarmakta olan şeyleri üflemek için kullanmayın. Bu tutuşturma kaynakları yangın riskini artırabilir.

8. Hala dönmekte olan fana dokunmayın. Fana erişim sağlayabilecek herhangi bir parçayı çıkarmadan önce makineyi kapatın ve fan durana kadar bekleyin. Bu hareketli parçalar nedeniyle yaralanma riskini azaltır.

9. Sıkışan maddeleri çıkarırken veya makineye bakım yaparken güç düğmesinin kapalı olduğundan emin olun. Sıkışan maddeleri çıkarırken veya bakım yaparken makinenin beklenmedik şekilde çalışmaya başlaması ciddi yaralanmalara neden olabilir.

10. Yabancı maddeler hava kanallarını kapatabilir ve hava akışlarına yükleme yapabilir. Üfleme performansı etkileniyorsa hava yolundaki tüm engelleri kaldırın.
11. Çalışma sırasında mutlaka eldiven giyin. Makineyi çıplak ellerle kullanmaktan kaçının. Bu, el ve parmakların yaralanma riskini azaltır.
12. Makineyi zemin seviyesinde kullanın; merdivenlerde veya dengesiz desteklerin üzerinde kullanmayın.
13. Makine sert bir cisme çarptığında veya aşırı titreşim varsa makineyi hasara karşı kontrol edin.
14. Havalandırma deliklerinin döküntülerden temiz tutulduğundan daima emin olun.
15. Saklamadan önce makineyi temizleyin.

İlave Güvenlik Talimatları

1. Makineyi sadece gün ışığında ya da iyi aydınlatma sağlayan yapay ışıkta kullanın. Makineyi görüşün sınırlı olduğu durumlarda kullanmayın. Aksi takdirde düşük görüş nedeniyle düşmeye veya hatalı çalışmaya neden olabilir.
2. Üfleyiciyi yüksek yerlerde çalıştırmayın.
3. Üfleyiciyi sağlam bir yüzeyde önerilen konumda çalıştırın.

BU TALİMATLARI SAKLAYIN.

⚠️UYARI: Ürünü kullanırken (defalarca kullanınca kazanılan) rahatlık ve tanıdıklık duygusunun ilgili ürünün güvenlik kurallarına sıkı sıkıya bağlı kalmanın yerine geçmesine İZİN VERMEYİN.

YANLIŞ KULLANIM veya bu kullanma kılavuzunda belirtilen emniyet kurallarına uymama ciddi yara-lanmaya neden olabilir.

PARÇALARIN TANIMI

▶ Şek.1: 1. Başlık 2. Boru 3. Uç nozul

MONTAJ

AUYARI: Ekipmanı monte etmeden veya ayarlamadan önce, motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde fanlar hareket edebilir ve yaralanmaya neden olabilir.
AUYARI: Ekipmanı monte ederken veya ayar-larken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.
⚠UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

Ek borunun takılması

⚠️DİK KAT: Monte ettikten sonra ek borunun sabitlenmiş olduğunu mutlaka kontrol edin. Hatalı montaj ek parçanın güç ünitesinden düşmesine neden olabilir ve yaralanmaya yol açabilir.

Ek boruyu ana üniteye takın.

1. Başlığı borunun ucundan çıkarın.

▶ Şek.2: 1. Boru 2. Başlık

ÖNEMLİ NOT: Ek parçayı depolamak için başlık gerekeceğinden başlığı atmayın.

1. Güç ünitesinin mandalını ek parçaya doğru çevirin.

▶ Şek.3: 1. Mandal

1. Borunun üzerindeki yaylı perçini güç ünitesinin üzerindeki ok işaretiyle hizalayın. Serbest bırakma düğmesi yukarı çıkana dek boruyu sokun.

Konum çizgisinin, güç ünitesinin üzerindeki ok işaretinin ucunda olduğundan ve boru ile güç ünitesi üzerindeki ok işaretlerinin birbirlerine baktığından emin olun.

▶ Şek.4: 1. Serbest bırakma düğmesi 2. Güç ünite- sinin üzerindeki ok işareti 3. Yaylı perçin 4. Konum çizgisi 5. Borunun üzerindeki ok işareti

1. Mandalı güç ünitesine doğru geri çevirin.

▶ Şek.5: 1. Mandal

Mandalın yüzeyinin boruya paralel olduğundan emin olun.

ÖNEMLİ NOT: Mandalı, ek boru takılmadan sıkmayın. Aksi takdirde mandal, tahrik milinin girişini çok fazla sıkıp ona zarar verebilir.

Boruyu çıkarmak için, mandalı ek parçaya doğru çevirin ve serbest bırakma düğmesine basarak boruyu çekip çıkarın.

▶ Şek.6: 1. Mandal 2. Serbest bırakma düğmesi 3. Boru

Uç nozul takımı

Üfleyici ek parçası standart olarak bir ayrılabilir uç nozul ile donatılmıştır. Nozulu tercihlerinize göre ayarlayın veya değiştirin.

Uç nozulun çıkarılması

Ek parça gövdesini tutarak uç nozulu kılavuz girinti boyunca çevirip öne doğru kaydırın.

▶ Şek.7: 1. Uç nozul 2. Kılavuz girinti 3. Üfleyici çıkışı

Uç nozulun takılması

Uç nozul üzerindeki kılavuz girintiyi üfleyici çıkışı üzerindeki takma çıkıntısı ile hizalayın. Uç nozulu kılavuz girinti boyunca geri kaydırıp çevirerek bir tık sesiyle yerine sabitleyin.

▶ Şek.8: 1. Uç nozul 2. Üfleyici çıkışı 3. Kılavuz girinti 4. Takma çıkıntısı 5. Üçgen simgeleri

NOT: Üfleyici çıkışı üzerindeki üç üçgen işaretinden biri ile uç nozul üzerindeki birbirine bakacak şekilde uç nozulu sıkıca kilitlediğinizden emin olun.

Nozul uzunluğunun ayarlanması

Uç nozulu uygulamalarınıza göre üç uzunluktan birine ayarlayın.

Ek parça gövdesini tutarak uç nozulu bir tık sesiyle istenen konuma kilitlemek için kılavuz girinti boyunca çevirip ileri geri kaydırın.

▶ Şek.9: 1. Uç nozul 2. Kılavuz girinti 3. Üçgen simgeleri

Yassı nozul/uzatma nozulunun takılması veya çıkarılması

İsteğe bağlı aksesuarlar

1. Ek parça gövdesini tutarak uç nozulu kılavuz girinti boyunca çevirip öne doğru kaydırın.
   ▶ Şek.10: 1. Uç nozul 2. Kılavuz girinti 3. Üfleyici çıkışı
2. Adaptör borusu üzerindeki kılavuz girintiyi üfleyici çıkışı üzerindeki takma çıkıntısı ile hizalayın. Adaptör borusunu kılavuz girinti boyunca geri kaydırıp çevirerek bir tık sesiyle yerine sabitleyin.
   ▶ Şek.11: 1. Adaptör borusu 2. Üfleyici çıkışı
3. Kılavuz girinti 4. Takma çıkıntısı 5. Üçgen simgeleri

NOT: Üfleyici çıkışı üzerindeki üç üçgen işaretinden öndeki ile adaptör borusu üzerindeki birbirine bakacak şekilde adaptör borusunu sıkıca kilitleliğinizden emin olun.

1. Nozul ek parçası üzerindeki kılavuz girintiyi adaptör borusu üzerindeki takma çıkıntısı ile hizalayın. Nozul ek parçasını bir tık sesiyle istenen konuma kilitlemek için kılavuz girinti boyunca çevirip ileri geri kaydırın.

▶ Şek.12: 1. Yassı nozul 2. Uzatma nozulu 3. Adaptör borusu 4. Kılavuz girinti 5. Takma çıkıntısı 6. Üçgen simgeleri

NOT: Adaptör borusu üzerindeki iki üçgen simgesinden biri ile nozul ek parçası üzerindeki birbirine bakacak şekilde nozul ek parçasını sıkıca kilitleliğinizden emin olun.

1. Nozul ek parçasını çıkarmak için, takma işlemini tersinden uygulayın.

Oluk nozul setinin takılması

İsteğe bağlı aksesuarlar

1. Ek parça gövdesini tutarak uç nozulu kılavuz girinti boyunca çevirip öne doğru kaydırın.

▶ Şek.13: 1. Üç nozul 2. Kılavuz girinti 3. Üfleyici çıkışı

1. Adaptör borusu üzerindeki kılavuz girintiyi üfleyici çıkışı üzerindeki takma çıkıntısı ile hizalayın. Adaptör borusunu kılavuz girinti boyunca geri kaydırıp çevirerek bir tık sesiyle yerine sabitleyin.

▶ Şek.14: 1. Adaptör borusu 2. Üfleyici çıkışı 3. Kılavuz girinti 4. Takma çıkıntısı 5. Üçgen simgeleri

NOT: Üfleyici çıkışı üzerindeki üç üçgen işaretinden öndeki ile adaptör borusu üzerindeki birbirine bakacak şekilde adaptör borusunu sıkıca kilitleğinizden emin olun.

1. Bir büyük hortum kelepçesini açarak gevşetin ve adaptör borusundan geçirin.

2. Hortum kelepçesini (büyük) adaptör borusundaki kılavuz girintinin üzerine yerleştirin. Takımı sabitlemek için hortum kelepçesini (büyük) sıkın.

3. Bir küçük hortum kelepçesini açarak gevşetin ve adaptör borusundan geçirin.

▶ Şek.15: 1. Hortum kelepçesi (büyük) 2. Hortum kelepçesi (küçük) 3. Vida 4. Adaptör borusu

1. Uzatma borusu üzerindeki kılavuz girintiyi adaptör borusu üzerindeki takma çıkıntısı ile hizalayın. Uzatma borusunu kılavuz girinti boyunca geri kaydırıp çevirerek bir tık sesiyle yerine sabitleyin.

▶ Şek.16: 1. Uzatma borusu 2. Adaptör borusu 3. Kılavuz girinti 4. Takma çıkıntısı 5. Üçgen simgeleri

NOT: Adaptör borusu üzerindeki iki üçgen simgesinden arkadaki ile uzatma borusu üzerindeki birbirine bakacak şekilde uzatma borusunu sıkıca kilitlediğinizden emin olun.

1. Hortum kelepçesini (küçük) uzatma borusundaki kılavuz girintinin üzerine yerleştirin. Takımı sabitlemek için hortum kelepçesini (küçük) sıkın.

▶ Şek.17: 1. Uzatma borusu 2. Hortum kelepçesi (küçük)

1. İhtiyaç duyulduğunda üfleyicinin uzunluğunu ekstra uzatma boruları kullanarak artırın.

⚠️DİK KAT: Üfleyici ek parçasına oluk nozul setini takarken üç veya daha fazla uzatma borusu kullanmayın. Dengesizliğe neden olabilir ve yaralan-maya yol açabilir.

1. Nozul kafasını çevirerek daha dar bir üfleme açısı elde etmek için uç nozulu hazırlayın.

▶ Şek.18: 1. Uç nozul 2. Nozul kafası

1. Uç nozul üzerindeki kılavuz girintiyi uzatma borusu üzerindeki takma çıkıntısı ile hizalayın. Uç nozulu, bir tık sesi ile kilitlenene kadar kılavuz girinti boyunca sonuna kadar geri kaydırın.

İhtiyaçlarının değişikçe uç nozulu ve nozul kafasını döndürün. Çeşitli açı ihtiyaçlarını karşılamak için taktıktan sonra üfleme açısı istenildiğinde ayarlanabilir.

▶ Şek.19: 1. Uç nozul 2. Uzatma borusu 3. Kılavuz girinti 4. Takma çıkıntısı 5. Nozul kafası

Bir seti sökmek için uç nozul ile uzatma borusu üzerindeki üçgen simgelerini hizalamak için önce uç nozulu çevirin. Ardından uç nozulu çekerek uzatma borusundan ayırın.

▶ Şek.20: 1. Uç nozul 2. Uzatma borusu 3. Üçgen simgeleri

KULLANIM

⚠ UYARI: “GÜVENLİK UYARILARI” bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

⚠ UYARI: Kullanmadan önce askının konumunu ve omuz askısını rahat hissettiğiniz konuma ayarlayın.

Üfleme makinesinin kullanılması

⚠️ DİKKAT: Makineyi açıklken yere koymayın. Hava girişinden kum veya toz girerek arıza veya yaralanmaya neden olabilir.

Makineyi her iki elle sıkıca tutun ve etrafa yavaşça hareket ettirerek üfleme işlemini gerçekleştirin. Bina, büyük kaya veya araçların etrafında üfleme yaparken nozulun yönünü bunlardan uzaklaştırın. Bir köşede işlem yaparken köşeden başlayan ve ardından geniş alana geçin. Hava hızını güç ünitesinin anahtar tetiği ile ortam veya kullanım koşullarınıza göre ayarlayın.

▶ Şek.21

Oluk nozul setinin kullanılması

⚠️ DİKKAT: Oluk nozul setini kullanırken üfleyiciyi tek elle değil, her iki elinizle tutun.

▶ Şek.22

⚠️ DİKKAT: Oluk nozul setini elektrik tellerinin yakınında kullanmayın.

▶ Şek.23

⚠️ DİKKAT: Oluk nozul setini rüzgarlı günlerde kullanmayın.

▶ Şek.24

⚠️DİKKAT: Oluk nozul setini kullanırken diğer insanları veya hayvanları üfleyiciden en az 15 m uzakta tutun.

▶ Şek.25

Üfleyicinin kolunu kavrayarak üfleyiciyi dik tutun. Üfleyicinin çıkışını oluğa yerleştirin ve ardından üfleyiciyi açın. ▶ Şek.26

BAKIM

AUYARI: Ekipmanı kontrol etmeden veya bakı- mini yapmadan önce motoru kapatın ve batarya kartuşunu çıkarın. Aksi takdirde fanlar hareket ede- bilir ve ciddi yaralanmaya neden olabilir.

AUYARI: Ekipmanı kontrol ederken veya bakı- mini yaparken daima yere koyun. Ekipmanın dik konumda monte edilmesi veya ayarlanması ciddi yaralanmaya neden olabilir.

⚠UYARI: "GÜVENLİK UYARILARI" bölümündeki ve güç ünitesinin kullanma kılavuzundaki uyarılara ve önlemlere uyun.

ÖNEMLİ NOT: Benzin, tiner, alkol ve benzeri maddeleri kesinlikle kullanmayın. Renk değişimi, deformasyon veya çatlaklar oluşabilir.

Aleti EMNİYETLİ ve ÇALIŞMAYA HAZIR durumda tutmak için onarımlar, başka her türlü bakım ve ayarlamalar daima Makita yedek parçaları kullanılarak Makita yetkili servis merkezleri veya Fabrikanın Servis Merkezleri tarafından yapılmalıdır.

Makinenin temizlenmesi

Makineyi kuru bir bezle veya sabunlu suya batırılıp sıkılmış bir bezle silerek tozunu alın.

▶ Şek.27

Ek parçanın arka tarafından hava girişinden toz veya kirleri temizleyin.

▶ Şek.28: 1. Hava girişi

Genel kontrol

Hasarlı parçaları kontrol edin. Gerekirse yetkili servis merkezinde bu parçaları değiştirin.

Hareketli parçaların yağlanması

ÖNEMLİ NOT: Sıklık ve sağlanan gres miktarına ilişkin talimatları takip edin. Aksi takdirde yetersiz yağlama hareketli parçalara zarar verebilir.

Tahrik mili:

Her 30 saat çalışma sonunda gres (Makita gres N No,2 veya eşdeğeri) basın.

▶ Şek.29

NOT: Makita bayinizden orijinal Makita gres satın alabilirsiniz.

Saklama

Güç ünitesinden ayrılmış ek parçayı depolarken borunun ucuna başlığı takın.

▶ Şek.30

Kontrol ve bakım aralıkları

Çalışma saati Çalıştırmadan		Önce	Her gün (10 saat)	30 saat
Tüm ünite Hasarlı parça olup olmadığını gözle kontrol edin		√	-	-
Tahrik mili Gres basın --				√
Güç ünitesi Güç ünitesi kullanma kılavuzuna bakın

SORUN GİDERME

Onarım için servise gitmeden önce kontrolleri yapın. Kılavuzda açıklanmayan bir problemle karşılaşırsanız makineyi parçalarına ayırmaya çalışmayın. Bunun yerine, Makita Yetkili Servis Merkezlerine başvurun ve daima orijinal Makita yedek parçaları kullanın.

Anormal durum Olası nedeni (arıza)	Çözümü
Motor çalışmıyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor hemen duruyor. - Güç ünitesi kullanma kılavuzuna bakın.
Motor devri yükselmiyor. - Güç ünitesi kullanma kılavuzuna bakın.
Fanlar dönmüyor.⇒ Motoru hemen durdurun.	Güç ünitesinin boruları ve ek parça düzgün bağlanmamış.	Boruları düzgün bağlayın.
	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Güç ünitesi anormal derecede titreşiyor.⇒ Motoru hemen durdurun.	Anormal tahrik sistemi Tamir için yetkili	servis merkezine başvurun.
Anahtar tetik bırakılsa bile fanlar dönmeye devam ediyor.⇒ Motoru hemen durdurun.	Güç ünitesi düzgün çalışmıyor. Tamir için yetkili servis merkezine başvurun.

İSTEĞE BAĞLI AKSESUARLAR

⚠️DİKKAT: Bu aksesuarlar ve ek parçalar bu el kitabında belirtilen Makita makineniz ile kullanılmak için tavsiye edilmektedir. Herhangi başka bir aksesuar ya da ek parça kullanılması insanlar için bir yaralanma riski getirebilir. Aksesuarları ya da ek parçaları yalnızca belirtilmiş olan kullanım amaçlarına uygun olarak kullanın.

Bu aksesuarlarla ilgili daha fazla bilgiye ihtiyaç duyar-sanız bulunduğunuz yerdeki yetkili Makita servisine başvurun.

• Adaptör borusu
• Uzatma nozulu
• Yassi nozul
• Oluk nozul seti
  • Orijinal Makita batarya ve şarj aleti

NOT: Listedki bazı kalemler ürünün ambalajında standart aksesuar olarak yer alabilir. Bunlar ülkeden ülkeye değişebilir.

SPECIFICATIONER
