BRUKSANVISNING UB403MP MAKITA

Bær beskyttelsesbriller og høreværn.

Sted og dato for erklæring: Kortenberg, Belgien.

26.9.2024

Ansvarlig person: Kazuhisa Makino, Direktør - Makita Europe N.V.

Gem alle advarsler og instruktio- ner til fremtidig reference.

▶ Fig.1: 1. Hætte 2. Rør 3. Endemundstykke

SAMLING

▶ Fig.2: 1. Rør 2. Hætte

Fjern støv eller snavs fra luftåbningen bag på tilbehøret.

▶ Fig.28: 1. Luftåbning

Tilfør fedtstof (Makita-fedt N No,2 eller tilsvarende) for hver 30 timers drift.

▶ Fig.29

Rengöring av maskinen

*1. Kapasiteter for blåsertilbehør sammen med DUX60 batteridrevet flerfunksjonelt drivhode (med batteri BL1860B × 2)

*2. Kapasiteter for blåsertilbehør sammen med DUX18 batteridrevet flerfunksjonelt drivhode (med batteri BL1860B)

*3. Kapasiteter for blåsertilbehør sammen med UX01G batteridrevet flerfunksjonelt drivhode (med batteri BL4040)

- På grunn av vårt kontinuerlige forsknings- og utviklingsprogram kan spesifikasjonene som oppgis i dette dokumentet endres uten varsel.

- Spesifikasjonene kan variere fra land til land.

Godkjent drivenhet

Dette tilbehøret er godkjent for bruk kun med følgende drivenhet(er):

• DUX60 batteridrevet flerfunksjonelt drivhode
• DUX18 batteridrevet flerfunksjonelt drivhode
• UX01G batteridrevet flerfunksjonelt drivhode

ADVARSEL: Bruk aldri tilbehøret uten godkjent drivenhet. En kombinasjon som ikke er godkjent, kan føre til alvorlig skade.

Symboler

Nedenfor ser du symbolene som kan brukes for dette utstyret. Forviss deg om at du forstår hva de betyr, før du begynner å bruke maskinen.

Vær spesielt forsiktig og oppmerksom.

Pass på at ingen personer befinner seg i nærheten.

[Non-Text]

Ni-MH Li-ion

Bruk syn- og hørselsvern.

Må ikke utsettes for fuktighet.

Kun for EU-land

På grunn av forekomst av farlige komponenter i utstyret, kan avfall fra elektrisk og elektronisk utstyr, akkumulatorer og batterier ha en negativ innvirkning på miljøet og menneskers helse.

Ikke kast elektriske og elektroniske apparater eller batterier sammen med husholdningsavfall!

I samsvar med det europeiske direktivet om avfall fra elektrisk og elektronisk utstyr og om akkumulatorer og batterier samt akkumulatorer og batterier som ska kastes, samt deres tilpasning til nasjonal lovgivning, skal brukt elektrisk utstyr samt brukte batterier og akkumulatorer samles inn separat og leveres til et eget innsamlingssted for kommunalt avfall, som driver virksomhet i samsvar med miljøvernforskriftene.

Dette er angis av symbolet med den overkryssede avfallsbeholderen som er plassert på utstyret.

Riktig bruk

Dette tilbehøret er kun laget for å blåse støv når det brukes sammen med et godkjent drivverk. Dette tilbehøret må aldri brukes til andre formål. Feil bruk av tilbehøret kan føre til alvorlig personskade.

Samsvarserklæringer

Gjelder kun for land i Europa

Vi, produsentene: Makita Europe N.V., Kontoradresse:

Jan-Baptist Vinkstraat 2 3070 Kortenberg, BELGIA.

Gir Kazuhisa Makino fullmakt til å utarbeide den tekniske filen, og erklærer under vårt eneansvar at produktet/produktene;

Oppfyller alle de relevante bestemmelsene i 2006/42/EF og oppfyller også alle de relevante bestemmelsene i følgende EF-/EU-direktiver: 2000/14/EC og er produsert i samsvar med følgende harmoniserte standarder: EN 62841-1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024.

Sted og dato for erklæringen: Kortenberg, Belgia. 26.9.2024

Ansvarlig person: Kazuhisa Makino, direktør – Makita Europe N.V.

Samsvarserklæring (for Storbritannia)

Kun for Storbritannia

Vi som produsentene: Makita Europe N.V., forretningsadresse: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIA. Autoriserer Kazuhisa Makino til kompilering av den tekniske filen og erklærer under vårt eneansvar at produktet/produktene;

Overholder alle relevante bestemmelser i S.I. 2008/1597 (med tilføyelser) og overholder også alle relevante bestemmelser i følgende britiske forskrifter: S.I. 2001/1701 (med tilføyelser), og er produsert i samsvar med følgende angitte standarder: EN 62841-1:2015+A11:2022, EN IEC 62841-4-6:2024+A11:2024.

Sted og dato for erklæringen: Kortenberg, Belgia. 26.9.2024

Ansvarlig person: Kazuhisa Makino, direktør – Makita Europe N.V.

Importør: Makita (UK) Limited, Michigan Drive, Tongwell, Milton Keynes, Buckinghamshire, MK15 8JD, Storbritannia

SIKKERHETSADVARSEL

Generelle advarsler angående sikkerhet for elektroverktøy

ADVARSEL Les alle sikkerhetsadvarsler, instruksjoner, illustrasjoner og spesifikasjoner som følger med dette elektroverktøyet. Hvis ikke alle instruksjonene nedenfor følges, kan det føre til elektrisk støt, brann og/eller alvorlig personskade.

Oppbevar alle advarsler og instruksjoner for senere bruk.

Uttrykket «elektrisk verktøy» i advarslene refererer både til elektriske verktøy (med ledning) tilkoblet strømnettet, og batteridrevne verktøy (uten ledning).

Sikkerhet på arbeidsplassen

1. Hold arbeidsplassen ren og godt opplyst. Rotete og mørke områder fører lett til uhell.
2. Ikke bruk elektriske verktøy i eksplosive atmosfærer, f.eks. i nærheten av brennbare væsker, gasser eller støv. Elektriske verktøy avgir gnister som kan antenne støv eller gasser.
3. Hold barn og tilskuere unna når du bruker et elektrisk verktøy. Distraksjoner kan få deg til å miste kontrollen over verktøyet.

Elektrisk sikkerhet

1. Støpslene til elektriske verktøy må passe til det aktuelle strømuttaket. Støpselet må aldri endres eller modifiseres på noen måte. Ikke bruk adapterstøpsler til jordete elektriske verktøy. Ikke-modifiserte støpsler og passende kontakter reduserer risikoen for elektriske støt.
2. Unngå kroppskontakt med jordete overflater, som rør, radiatorer, komfyrer og kjøleskap. Hvis kroppen din er jordet, er det større fare for at du får elektrisk støt.
3. Ikke utsett elektriske verktøy for regn eller fuktighet. Hvis det kommer vann inn i et elektrisk verktøy, vil det øke faren for elektrisk støt.
4. Ikke utsett strømkabelen for feilaktige belastninger. Kabelen må aldri brukes til å bære, trekke eller koble fra det elektriske verktøyet. Hold strømkabelen unna varme, olje, skarpe kanter og bevegelige deler. ∅delagte eller sammenfiltrede kabler øker faren for elektriske støt.
5. Når du bruker et elektrisk verktøy utendørs, må du bruke en skjøteledning som egner seg til utendørs bruk. Med en skjøteledning som er beregnet på utendørs bruk kan du redusere faren for elektriske støt.
6. Hvis bruk av elektrisk verktøy i fuktige omgivelser ikke er til å unngå, må du bruke en strømforsyning som er beskyttet med en reststrømdrevet enhet (RCD). Bruk av RCD reduserer faren for elektriske støt.
7. Elektroverktøy kan skape elektromagnetiske felt (EMF) som ikke er skadelige for brukeren. Brukere av pacemaker og annet tilsvarende medisinsk utstyr bør imidlertid kontakte produsenten av utstyret og/eller legen før de bruker dette elektroverktøyet.

Personlig sikkerhet

1. Vær årvåken, følg med på det du gjør og bruk sunn fornuft når du bruker elektriske verktøy. Du må aldri bruke elektriske verktøy når du er trett eller under påvirkning av narkotika, alkohol eller medikamenter. Et øyeblikks uopp-merksomhet kan være nok til å forårsake alvorlige helseskader.

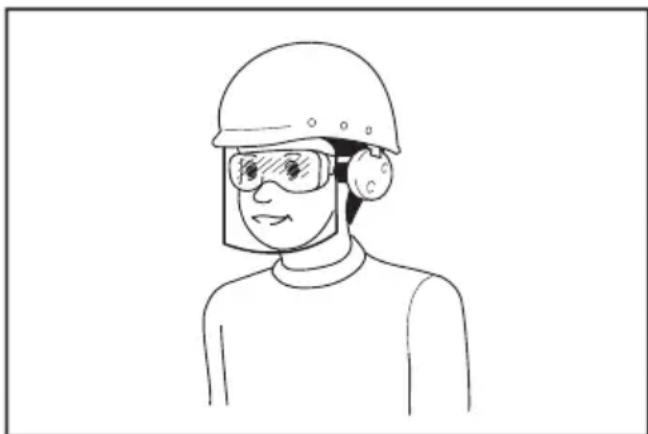

2. Bruk personlig verneutstyr. Bruk alltid beskyttelsesbriller. Verneutstyr som for eksempel støvmaske, sklisikre vernesko, hjelm og hørselsvern reduserer faren for personskader när det brukes riktig.

3. Unngå utilsiktet start. Pass på at bryteren er i «AV»-stilling før du kobler maskinen til et strømuttak eller batteripakken, og før du tar det opp eller begynner å bære maskinen. Hvis du bærer elektroverktøy med fingeren på bryteren eller kobler strøm til et verktøy med bryteren i på-stilling, kan dette lett føre til ulykker.
4. Fjern eventuelle justeringsnøkler og skrunøkler før du slår på det elektriske verktøyet. En skrunøkkel eller sekskantnøkkel som legges igjen på en roterende del av verktøyet kan forårsake helseskader.
5. Ikke len deg over verktøyet. Pass alltid på at du holder balansen og har godt fotfeste. På denne måten får du bedre kontroll over det elektriske verktøyet i uventede situasjoner.
6. Bruk riktig arbeidstøy. Ikke bruk løse klær eller smykker. Hold hår og klær unna bevegelige deler. Løse klær, smykker og langt hår kan sette seg fast i bevegelige deler.
7. Hvis støvavsug og utstyr for støvoppsamling er tilgjengelig, må disse være tilkoblet og brukes riktig. En støvoppsamler kan redusere støvrelaterte farer.
8. Ikke la fortrolighet som følge av hyppig bruk av verktøyet gjøre deg skjødesløs og få deg til å overse sikkerhetsprinsipper for verktøyet. En uforsiktig handling kan medføre alvorlige person-skader i løpet av en brøkdel av et sekund.
9. Bruk alltid vernebriller for å beskytte øynene mot skade när du bruker elektroverktøy. Brillene må oppfylle kravene i ANSI Z87.1 i USA, EN 166 i Europa eller AS/NZS 1336 i Australia/New Zealand. I Australia/New Zealand er det dessuten lovpålagt å bruke et ansiktsvern for å beskytte ansiktet.

Det er arbeidsgivers ansvar å påse at verktøy-operatørene og alle andre personer i arbeidsområdets umiddelbare nærhet bruker riktig verneutstyr.

Bruk og vedlikehold av elektrisk verktøy

1. Ikke bruk makt på det elektriske verktøyet. Bruk riktig elektrisk verktøy for formålet. Riktig elektrisk verktøy vil gjøre jobben bedre og sikrere i den hastigheten det er konstruert for.

2. Ikke bruk det elektriske verktøyet hvis det ikke kan slås på og av med startbryteren. Et hvilket som helst elektrisk verktøy som ikke kan kontrolleres med startbryteren er farlig og må repareres.

3. Trekk støpselet ut av stikkontakten og/eller ta batteriet ut av elektroverktøyet, hvis det kan tas ut, før du foretar eventuelle justeringer, skifter tilbehør eller setter elektroverktøy til oppbevaring. Slike forebyggende sikkerhetstiltak reduserer faren for at elektroverktøyet skal starte utilsiktet.
4. Elektriske verktøy som ikke er i bruk skal oppbevares utilgjengelig for barn. Ikke la personer som ikke kjenner det elektriske verktøyet eller disse instruksjonene bruke det. Elektrisk verktøy er farlig i hendene på uopplæerte brukere.
5. Vedlikehold elektroverktøy og tilbehør. Kontroller om deler av verktøyet er dårlig til- passet hverandre, om bevegelige deler sitter fast, om noen deler er brukket, eller om andre omstendigheter vil kunne påvirke bruken av det elektriske verktøyet. Hvis det elektriske verktøyet er skadet, må det repareres før bruk. Mange ulykker skyldes dårlig vedlikeholdt elektrisk verktøy.
6. Hold skjæreverktøy skarpe og rene. Korrekt vedlikeholdt skjæreverktøy med skarpe skjære- kanter har mindre risiko for å sette seg fast og er enklere å kontrollere.
7. Bruk det elektriske verktøyet, tilbehør og verk- tøybits osv. i henhold til disse instruksjonene, mens du tar hensyn til arbeidsforholdene og arbeidet som skal utføres. Det kan oppstå farlige situasjoner hvis det elektriske verktøyet brukes til andre formål enn det er laget for.
8. Hold håndtakene og gripeflatene tørre, rene og frie for olje og smørefett. Glatte håndtak og gripeflater gjør verktøyet vanskelig å håndtere og kontrollere dersom det skulle oppstå noe uventet.
9. Ikke bruk stoffhansker som kan vikle seg inn i verktøyet. Hvis stoffhansker vikler seg inn i de bevegelige delene, kan det føre til personskader.

Bruk og vedlikehold av batteridrevne maskiner

1. Batteriet må kun lades opp igjen med en lader spesifisert av produsenten. En lader som passer til én batteritype, kan være brannfarlig när den brukes med en annen batteritype.
2. Bruk elektroverktøy kun med spesifikt angitte batterier. Hvis det brukes et hvilket som helst annet batteri, kan dette utgjøre en fare for helse-skader og brann.
3. Når batteriet ikke er i bruk, må du holde verktøyet unna metallgjenstander som f.eks. binders, mynter, nøkler, spiker, skruer og andre små metallgjenstander som kan skape forbindelse mellom de to polene. Hvis batteripolene kortsluttes, kan du få brannsår, eller det kan begynne å brenne.

4. Hvis batteriet utsettes for hardhendt bruk, kan det lekke væske fra batteriet. Unngå kontakt med væsken. Hvis du kommer i kontakt med batterivæsken, må du skylle med vann. Hvis du får batterivæske i øynene, må du i tillegg oppsøke lege. Væske som kommer ut av batteriet, kan forårsake irritasjon eller forbrenninger.

5. Ikke bruk et batteri eller verktøy som er skadet eller endret på. Batterier som er skadet eller endret på kan oppføre seg upålitelig og medføre brann, eksplosjon eller fare for personskader.

6. Et batteri eller verktøy må ikke utsettes for brann eller for høy temperatur. Brann eller en temperatur over 130 °C kan forårsake eksplosjon.
7. Følg alle ladeinstruksjoner, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er angitt i instruksjonene. Feil lading eller ved temperaturer utenfor det angitte området, kan skadet batteriet og øke faren for brann.

Service

1. La en kvalifisert reparatør utføre service på det elektriske verktøyet ditt, og se til at vedkommende kun bruker originale reservedeler. Dette vil opprettholde sikkerheten til det elektriske verktøyet.
2. Aldri foreta service på skadde batterier. Service på batterier skal kun utføres av produsenten eller godkjente serviceleverandører.
3. Følg instruksjonene for smøring og skifting av tilbehør.

Sikkerhetsadvarsler for batteridrevet hageblåser

Uttrykket "børste- / feietilbehør" og "maskin" under advarsler og forholdsregler henviser til kombinasjonen av tilbehøret og drivverket.

1. Ikke bruk maskinen under dårlige værforhold, spesielt ved fare for lynnedslag. Dette reduserer faren for å bli truffet av lyn.
2. Bruk alltid vernebriller og hørselsvern. Tilstrekkelig verneutstyr reduserer risikoen for personskader.
3. Bruk alltid sklisikkert vernefottøy når du betjener maskinen. Ikke bruk maskinen barbeint eller med åpne sandaler. Dette reduserer faren for å skade føttene.
4. Ikke gå med løstsittende klær eller tilbehør som skjerf, løse tråder, kjeder, lenker, slips, osv. som kan trekkes inn i lufteinntakene. Sett opp eller dekk til langt hår for å sikre at det ikke blir trukket inn i lufteinntakene. Hvis noen av disse tingene trekkes inn i lufteinntakene, øker det risikoen for personskade.
5. Hold tilskuere unna når du bruker maskinen.Rester som slynges ut, utgjør risiko for personskade.
6. Du må aldri rette munnstykket på blåseren i retning av personer eller kjæledyr eller i retning av vinduer. Vær ekstra forsiktig når du blåser rester i nærheten av faste gjenstander, som trær, biler og vegger som kan føre til at restene spretter tilbake. Rester som slynges ut, kan skade eiendom og øke risikoen for personskade.

7. Ikke bruk maskinen til å blåse noe som brenner eller ryker, slik som sigaretter, fyrstikker eller varm aske. Disse antennelseskildene kan øke faren for brann.

8. Ikke rør viften mens den fortsatt er i bevegelse. Slå av maskinen og vent til viften stopper før du fjerner noen del som kan gi tilgang til viften. Dette vil redusere faren for personskade fra deler i bevegelse.

9. Nå du skal fjerne materiale som sitter fast eller utføre vedlikehold på maskinen, må du forvisse deg om at strømbryteren er slått av. Uventet oppstart av maskinen mens du fjerner materiale som sitter fast eller utfører vedlikehold, kan forårsake alvorlige personskader.
10. Fremmedlegemer som kommer inn, kan blokkere luftkanalene og begrense luftstrømmen. Fjern eventuelle hindringer i luftbanen dersom blåseytelsen er påvirket.
11. Bruk alltid hansker under arbeidet. Unngå å betjene maskinen med bare hender. Dette reduserer faren for å skade hender og fingre.
12. Bruk maskinen på bakkenivå, ikke när du står på en stige eller annen ustabil støtte.
13. Hvis maskinen treffer en hard gjenstand eller dersom det forekommer kraftig vibrasjon, må du undersøke om maskinen er skadet.
14. Pass alltid på at ventilasjonsåpningene holdes fri for rusk og rask.
15. Rengjør maskinen før oppbevaring.

1. Bruk maskinen bare i dagslys eller ved god kunstig belysning. Ikke bruk maskinen der sikten er begrenset. Det kan føre til feil bruk eller at du faller på grunn av dårlig sikt.
2. Ikke bruk blåseren på høye steder.
3. Bruk blåseren i en anbefalt stilling og på fast underlag.

TA VARE PÅ DISSE INSTRUKSENE.

⚠ ADVARSEL: IKKE LA hensynet til hva som er "behagelig" eller det faktum at du kjenner produktet godt (etter mange gangers bruk) gjøre deg mindre oppmerksom på sikkerhetsreglene for bruken av det aktuelle produktet.

Ved MISBRUK eller hvis ikke sikkerhetsreglene i denne bruksanvisningen følges, kan det oppstå alvorlig personskade.

DELEBESKRIVELSE

▶ Fig.1: 1. Deksel 2. Rør 3. Endemunnstykke

MONTERING

AADVARSEL: Før du monterer eller justerer utstyret, må du slå av motoren og ta ut batteriet. Ellers kan viftene bevege seg og forårsake personskade.
ADVARSEL: Legg alltid utstyret ned når du skal montere eller justere det. Hvis du monterer eller justerer utstyret når det står oppreist, kan det føre til alvorlig skade.
ADVARSEL: Følg advarslene og forholdsreglene i kapittelet "SIKKERHETSADVARSLER" og i brukerveiledningen for drivverket.

Montere festerøret

⚠FORSIKTIG: Kontroller alltid at tilbehørsrøret er sikret etter monteringen. Feil montering kan føre til at tilbehøret falle av fra drivverket og kan føre til personskade.

Monter festerøret på et drivverket.

1. Fjern hetten fra rørenden.
   ▶ Fig.2: 1. Rør 2. Deksel

OBS: Ikke kast hettene, siden disse er nødven-dige ved oppbevaring av tilbehøret.

1. Drei spaken på drivverket mot tilbehøret.
   ▶ Fig.3: 1. Spak
2. Rett inn fjærnaglen på røret i forhold til pilmerket på drivverket. Sett inn røret inntil utløserknappen spretter ut.

Pass på at posisjonslinjen er på spissen av pilmerket på drivverket, og at pilmerkene på både røret og drivverket vender mot hverandre.

▶ Fig.4: 1. Utløserknapp 2. Pilmerke på drivverket 3. Fjærnagl 4. Posisjonslinje 5. Pilmerke på røret
4. Drei spaken mot drivverket.
▶ Fig.5: 1. Spak

Sørg for at overflaten på hendelen er parallell med røret.

OBS: Ikke stram hendelen uten at tilbehørsrøret er satt inn. Ellers kan hendelen stramme til inngangen for drivakselen for hardt og ødelegge den.

Når du skal fjerne røret, dreier du hendelen mot tilbehøret og trekker ut røret samtidig som du trykker inn utløserknappen.

▶ Fig.6: 1. Hendel 2. Utløserknapp 3. Rør

Endemunnstykkeenhet

Blåsertilbehøret er som standard utstyrt med et avtakbart endemunnstykke. Juster eller skift ut munnstykket etter egen preferanse.

Ta av endemunnstykket

Hold tilbehørdelen, og drei og skyv endemunnstykket bort langs føringssporet mot fronten.

▶ Fig.7: 1. Endemunnstykke 2. Føringsspor 3. Blåserutløp

Sette på endemunnstykket

Rett inn føringssporet på endemunnstykket med holdefremspringet på blåserutløpet. Skyv og drei endemunnstykket bakover langs føringssporet for å feste det med et klikk.

▶ Fig.8: 1. Endemunnstykke 2. Blåserutløp 3. Føringsspor 4. Holdefremspring 5. Trekantsymboler

MERK: Pass på å låse endemunnstykket godt slik at et av de tre trekantsymbolene på blåserutløpet og det på endemunnstykket vender mot hverandre.

Justere munnstykkelengden

Sett endemunnstykket i en av tre lengder i henhold til bruksområdet.

Hold i tilbehørdelen, og drei og skyv endemunnstykket bakover og forover langs føringssporet for å läse det i ønsket posisjon med et klikk.

▶ Fig.9: 1. Endemunnstykke 2. Føringsspor 3. Trekantsymboler

Sett på og ta av flatt munnstykke / forlengelsesmunnstykke

Valgfritt tilbehør

1. Hold tilbehørdelen, og drei og skyv endemunn-stykket bort langs føringssporet mot fronten.
   ▶ Fig.10: 1. Endemunnstykke 2. Føringsspor 3. Blåserutløp
2. Rett inn føringssporet på adapterrøret i forhold til holdefremspringet på blåserutløpet. Skyv og drei adapterrøret bakover langs føringssporet for å feste det med et klikk.
   ▶ Fig.11: 1. Adapterrør 2. Blåserutløp 3. Føringsspor 4. Holdefremspring 5. Trekantsymboler

MERK: Pass på å låse adapterrøret godt slik at fronten på de tre trekantsymbolene på blåserutløpet og det på adapterrøret vender mot hverandre.

1. Rett inn føringssporet på munnstykketilbehøret i forhold til holdefremspringet på adapterrøret. Skyv og drei munnstykketilbehøret tilbake og fremover langs føringssporet for å låse det i ønsket posisjon med et klikk.

▶ Fig.12: 1. Flatt munnstykke 2. Forlengelsesmunnstykke 3. Adapterrør 4. Føringsspor 5. Holdefremspring 6. Trekantsymboler

MERK: Pass på å låse munnstykketilbehøret godt slik at et av de to trekantsymbolene på adapterrøret og det å munnstykketilbehøret vender mot hverandre.

1. Ta av munnstykketilbehøret ved å utføre monteringsprosedyren i motsatt rekkefølge.

Montere takrennedysesett

Valgfritt tilbehør

1. Hold tilbehørdelen, og drei og skyv endemunn-stykket bort langs føringssporet mot fronten.

▶ Fig.13: 1. Endemunnstykke 2. Føringsspor 3. Blåserutløp

1. Rett inn føringssporet på adapterrøret i forhold til holdefremspringet på blåserutløpet. Skyv og drei adapterrøret bakover langs føringssporet for å feste det med et klikk.

▶ Fig.14: 1. Adapterrør 2. Blåserutløp 3. Føringsspor 4. Holdefremspring 5. Trekantsymboler

MERK: Pass på å låse adapterrøret godt slik at fronten på de tre trekantsymbolene på blåserutløpet og det på adapterrøret vender mot hverandre.

1. Løsne en stor slangeklemme ved å skru løs og føre den gjennom adapterrøret.

2. Plasser slangeklemmen (stor) over føringssporet på adapterrøret. Stram slangeklemmen (stor) for å feste enheten.

3. Løsne en liten slangeklemme ved å skru løs og føre den gjennom adapterrøret.

▶ Fig.15: 1. Slangeklemme (stor) 2. Slangeklemme (liten) 3. Skrue 4. Adapterrør

1. Rett inn føringssporet på forlengelsesrøret i forhold til holdefremspringet på adapterrøret. Skyv og drei forlengelsesrøret bakover langs føringssporet for å feste det med et klikk.

▶ Fig.16: 1. Forlengelsesrør 2. Adapterrør 3. Føringsspor 4. Holdefremspring 5. Trekantsymboler

MERK: Pass på å låse forlengelsesrøret godt slik at bakenden av de to trekantsymbolene på adapterrøret og det på forlengelsesrøret vender mot hverandre.

1. Plasser slangeklemmen (liten) over føringssporet på forlengelsesrøret. Stram slangeklemmen (liten) for å feste enheten.

▶ Fig.17: 1. Forlengelsesrør 2. Slangeklemme (liten)

1. Utvid rekkevidden til blåseren ved å bruke ekstra forlengelsesrør ved behov.

⚠FORSIKTIG: Ikke bruk to eller flere forlengelsesrør når takrennedysesettet monteres i blåsertilbehøret. Det kan føre til ubalanse og forårsake personskade.

1. Klargjør endemunnstykket for å lage en spiss blåsevinkel ved å dreie munnstykkehodet.

▶ Fig.18: 1. Endemunnstykke 2. Munnstykkehode

1. Rett inn føringssporet på endemunnstykket i forhold til holdefremspringet på forlengelsesrøret. Skyv endemunnstykket hele veien tilbake langs føringssporet inntil det låses med et klikk.

Roter endemunnstykket og munnstykkehodet hvis behovet endrer seg. Blåsevinkelen kan justeres etter ønske etter installasjonen for å møte dine ulike vinklingsbehov.

▶ Fig.19: 1. Endemunnstykke 2. Forlengelsesrør 3. Føringsspor 4. Holdefremspring 5. Munnstykkehode

Demonter et sett ved å dreie endemunnstykket først for å rette inn trekantsymbolene på endemunnstykket med de på forlengelsesrøret. Trekk deretter endemunnstykket bort fra forlengelsesrøret.

▶ Fig.20: 1. Endemunnstykke 2. Forlengelsesrør 3. Trekantsymboler

BRUK

ADVARSEL: Følg advarslene og forholdsreglene i kapittelet "SIKKERHETSADVARSLER" og i brukerveiledningen for drivverket.

ADVARSEL: Juster opphengets posisjon og skulderstroppene til en behagelig plassering for deg før bruk.

Bruke blåsemaskinen

⚠ FORSIKTIG: Ikke sett maskinen på bakken mens den er skrudd på. Sand eller støv kan komme inn gjennom luftinnløpet og forårsake en funksjonsfeil eller personskade.

Hold maskinen godt med begge hender, og beveg den sakte. Når blåseren brukes rundt en bygning, en stor stein eller et kjøretøy, må munnstykket vendes bort fra disse. Ved bruk i et hjørne, starter du fra hjørnet og beveger deretter blåseren til et større område. Juster lufthastigheten med startbryteren på drivverket i samsvar med omgivelsene eller bruksforholdene.

▶ Fig.21

Bruke takrennedysesett

▲FORSIKTIG: Når du bruker takrennedyseset tet, må du holde blåseren med begge hender, aldri med én hånd.

▶ Fig.22

⚠ FORSIKTIG: Ikke bruk takrennedysesettet nær strømledninger.

▶ Fig.23

⚠ FORSIKTIG: Ikke bruk takrennedysesettet när det blåser.

▶ Fig.24

⚠ FORSIKTIG: Når du bruker takrennedyseset tet, må du passe på at andre personer eller dyr er minst 15 m unna blåseren.

▶ Fig.25

Hold blåseren oppreist ved å gripe tak i håndtaket på blåseren. Plasser blåserens utløp på takrennen, og slå deretter på blåseren.

▶ Fig.26

VEDLIKEHOLD

ADVARSEL: Før du inspiserer eller vedlikeholder utstyret må du slå av motoren og ta ut batteriet. Ellers kan viftene bevege seg og forårsake alvorlig personskade.

ADVARSEL: Legg alltid utstyret ned når du skal undersøke eller vedlikeholde det. Hvis du monterer eller justerer utstyret når det står oppreist, kan det føre til alvorlig skade.

ADVARSEL: Følg advarslene og forholdsreglene i kapittelet "SIKKERHETSADVARSLER" og i brukerveiledningen for drivverket.

OBS: Aldri bruk gasolin, bensin, tynner alkohol eller lignende. Det kan føre til misfarging, deformering eller sprekkdannelse.

For å opprettholde produktets SIKKERHET og PÅLITELIGHET, må reparasjoner, vedlikehold og justeringer utføres av autoriserte Makita servicesentre eller fabrikkservicesentre, og det må alltid brukes reservedeler fra Makita.

Rengjøre maskinen

Rengjør maskinen ved å tørke bort støv med en tørr klut eller en klut som er dyppet i såpevann og vridd opp.

▶ Fig.27

Fjern støv eller skitt fra luftinnløpet bak på tilbehøret.

▶ Fig.28: 1. Luftinnløp

Generell inspeksjon

Kontroller med tanke på skadde deler. Be vårt autoriserte servicesenter om å bytte dem hvis det trengs.

Smøring av bevegelige deler

OBS: Følg anvisningene for hvor ofte og hvor mye smurning som skal påføres. Ellers kan utilstrekkelig smurning føre til skade på bevegelige deler.

Drivaksel:

Påfør smørefett (Makitas smørefett N No,2 eller tilsvarende) hver 30. driftstime.

▶ Fig.29

MERK: Originalt Makita-smørefett kan kjøpes hos den lokale Makita-forhandleren.

Lagring

Når du ikke oppbevarer tilbehøret sammen med drivverket, må du sette dekselet på enden av røret.

▶ Fig.30

Intervall for undersøkelse og vedlikehold

Driftstime Før bruk Daglig (10 timer) 30 timer
Hele enheten Undersøk visuelt med tanke på øde-lagte deler		√	-	-
Drivaksel Påfør smørefett - -				√
Drivverk Se brukerveiledningen for drivverket

FEILS∅KING

Inspiser utstyret selv før du bestiller reparasjon. Ikke prøv å demontere maskinen hvis du finner et problem som ikke er forklart i brukerveiledningen. I stedet skal du ta kontakt med et autorisert Makita-servicesenter, som alltid bruker reservedeler fra Makita til reparasjoner.

Unormal tilstand Sannsynlig årsak (feil) Løsning
Motoren starter ikke. - Se brukerveiledningen for drivverket.
Motoren stanser raskt. - Se brukerveiledningen for drivverket.
Motorhastigheten øker ikke. - Se brukerveiledningen for drivverket.
Vifter roterer ikke.⇒ Stans motoren umiddelbart.	Rørene på drivverket og tilbehøret er ikke riktig tilkoblet.	Koble til rørene riktig.
	Unormalt drivsystem Kontakt et autorisert serviceverksted for reparasjon.
Drivverket vibrerer unormalt.⇒ Stans motoren umiddelbart.	Unormalt drivsystem Kontakt et autorisert serviceverksted for reparasjon.
Viftene fortsetter å rotere selv om startbryteren slippes.⇒ Stans motoren umiddelbart.	Drivverket virker ikke slik det skal. Kontakt et autorisert serviceverksted for reparasjon.

VALGFRITT TILBEH∅R

⚠FORSIKTIG: Det anbefales at du bruker dette tilbehøret eller verktøyet sammen med Makita-maskinen som er spesifisert i denne håndboken.

Bruk av annet tilbehør eller verktøy kan forårsake personskader. Tilbehør og verktøy må kun brukes til det formålet det er beregnet på.

Ta kontakt med ditt lokale Makita-servicesenter hvis du trenger mer informasjon om dette tilbehøret.

• Adapterrør
  • Forlengelsesmunnstykke
• Flatt munnstykke
  • Takrennedysesett
• Makita originalbatteri og lader

MERK: Enkelte artikler på listen kan være inkludert som standardtilbehør i produktpakken. Artiklene kan variere fra land til land.

TEKNISET TIEDOT
