Produkta veids	Pūtēja piederums
Zīmols	Makita
Modelis	UB402MP
Kopējais garums	760 mm
Neto svars	1,2 kg
Gaisa tilpums	0 – 6,2 m³/min
Gaisa ātrums (vidējais)	0 – 39,1 m/s
Gaisa ātrums (maks.)	0 – 47,4 m/s
Saderīgas motorizētās iekārtas	DUX60, DUX18, UX01G (bezvadu daudzfunkciju motori)
Barošana	Caur motorizēto iekārtu (Makita Li-ion akumulators)
Paredzētais lietojums	Putekļu un gružu pūšana
Gala sprausla	Iekļauta, ar iespēju regulēt garumu
Papildpiederumi	Sprauslas pagarinājums, plakanā sprausla, notekas sprauslas komplekts
Piestiprināšana	Ar saspiešanas sviru uz motorizētās iekārtas
Pārnēsāšanas siksna	Izmantojiet pievienoto siksnu (izņemot UX01G ar BL4080F)
Apkope	Tīrīšana ar mitru drānu, motora ass eļļošana ik pēc 30 stundām
Drošība	Aizsargbrilles, dzirdes aizsardzība, pieguļošs apģērbs, drošības distance 15 m
Standarti	CE, EN 60335-1, EN 50636-2-100
Garantija	Skatiet motorizētās iekārtas rokasgrāmatu

Bieži uzdotie jautājumi - UB402MP MAKITA

Ar kādām motorizētām iekārtām es varu izmantot UB402MP piederumu?

Piederums ir apstiprināts Makita bezvadu daudzfunkciju motoriem DUX60, DUX18 un UX01G. Nekad neizmantojiet to ar neapstiprinātu iekārtu.

Kā piestiprināt piederuma cauruli pie motorizētā instrumenta?

Noņemiet vāciņu, pagrieziet sviru piederuma virzienā, izlīdziniet tapu ar bultiņas atzīmi, ievietojiet cauruli, līdz atbrīvošanas poga iznāk, pēc tam pagrieziet sviru motorizētā instrumenta virzienā. Pārliecinieties, ka sviras virsma ir paralēla caurulei.

Kā uzstādīt gala sprauslu?

Izlīdziniet pūtēja caurules izvirzīto daļu ar gala sprauslas rievu, piestipriniet to un pagrieziet, lai tā nofiksētos. Lai noņemtu, veiciet pretējo procedūru.

Kādi papildpiederumi ir pieejami UB402MP?

Jūs varat izmantot sprauslas pagarinājumu, plakanu sprauslu vai notekas sprauslas komplektu (pārdod atsevišķi). Uzstādīšanai skatiet rokasgrāmatu.

Kā tīrīt un apkopt piederumu?

Tīriet ar sausu drānu vai drānu, kas samitrināta ar ziepjūdeni un labi izgriezta. Neizmantojiet agresīvus produktus. Ieeļļojiet motora asi ar Makita N°2 smērvielu ik pēc 30 darba stundām.

Kādi drošības pasākumi jāievēro?

Valkājiet aizsargbrilles un dzirdes aizsardzību. Turiet cilvēkus un dzīvniekus vairāk nekā 15 m attālumā. Nevalkājiet brīvu apģērbu. Izslēdziet instrumentu un izņemiet akumulatoru pirms jebkādas apkopes.

Vai es varu izmantot notekas sprauslas komplektu vējainā laikā?

Nē, neizmantojiet notekas sprauslas komplektu vējainā laikā vai elektrības vadu tuvumā. Turiet pūtēju ar abām rokām un turiet cilvēkus vairāk nekā 15 m attālumā.

Ko darīt, ja motors neiedarbojas vai ventilatori negriežas?

Vispirms skatiet motorizētās iekārtas rokasgrāmatu. Ja ventilatori negriežas, nekavējoties apturiet motoru un pārbaudiet savienojumu starp instrumentu un piederumu. Ja problēma turpinās, sazinieties ar Makita pilnvarotu servisa centru.

Kā uzglabāt piederumu, kad tas netiek lietots?

Uzglabājiet to sausā vietā, bērniem nepieejamā vietā. Ja atdalāt to no motorizētā instrumenta, uzlieciet vāciņu uz caurules gala, lai to aizsargātu.

Kāds ir pūtēja galvas maksimālais gaisa ātrums?

Maksimālais gaisa ātrums var sasniegt 47,4 m/s (vidēji 39,1 m/s) atkarībā no izmantotās motorizētās iekārtas. Gaisa tilpums ir no 0 līdz 6,2 m³/min.

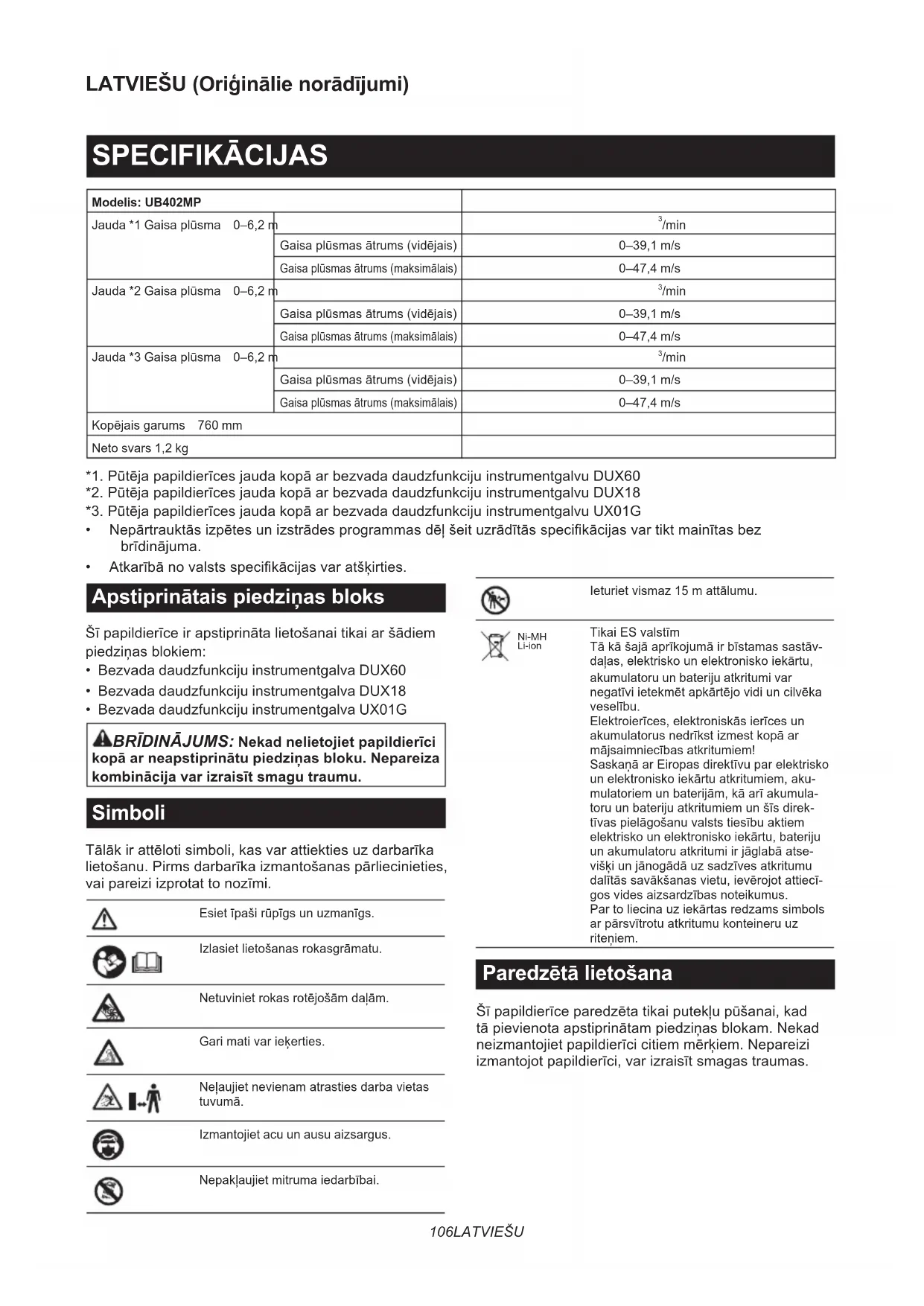

LIETOŠANAS INSTRUKCIJA UB402MP MAKITA

Modelis: UB402MP
Jauda *1 Gaisa plūsma 0–6,2 m		^3 /min
	Gaisa plūsmas ātrums (vidējais)	0–39,1 m/s
	Gaisa plūsmas ātrums (maksimālais)	0–47,4 m/s
Jauda *2 Gaisa plūsma 0–6,2 m		^3 /min
	Gaisa plūsmas ātrums (vidējais)	0–39,1 m/s
	Gaisa plūsmas ātrums (maksimālais)	0–47,4 m/s
Jauda *3 Gaisa plūsma 0–6,2 m		^3 /min
	Gaisa plūsmas ātrums (vidējais)	0–39,1 m/s
	Gaisa plūsmas ātrums (maksimālais)	0–47,4 m/s
Kopējais garums 760 mm
Neto svars 1,2 kg

*1. Pūtēja papildierīces jauda kopā ar bezvada daudzfunkciju instrumentgalvu DUX60
*2. Pūtēja papildierīces jauda kopā ar bezvada daudzfunkciju instrumentgalvu DUX18
*3. Pūtēja papildierīces jauda kopā ar bezvada daudzfunkciju instrumentgalvu UX01G
- Nepārtrauktās izpētes un izstrādes programmas dēl šeit uzrādītās specifikācijas var tikt mainītas bez brīdinājuma.
- Atkarībā no valsts specifikācijas var atšķirties.

Apstiprinātais piedziņas bloks

Šī papildierīce ir apstiprināta lietošanai tikai ar šādiem piedziņas blokiem:

• Bezvada daudzfunkciju instrumentgalva DUX60
• Bezvada daudzfunkciju instrumentgalva DUX18
• Bezvada daudzfunkciju instrumentgalva UX01G

⚠️BRĪDINĀJUMS: Nekad nelietojiet papildierīci kopā ar neapstiprinātu piedziņas bloku. Nepareiza kombinācija var izraisīt smagu traumu.

Simboli

Tālāk ir attēloti simboli, kas var attiekties uz darbarīka lietošanu. Pirms darbarīka izmantošanas pārliecinieties, vai pareizi izprotat to nozīmi.

Esiet īpaši rūpīgs un uzmanīgs.

Izlasiet lietošanas rokasgrāmatu.

Netuviniet rokas rotējošām daļām.

Neļaujiet nevienam atrasties darba vietas tuvumā.

Izmantojiet acu un ausu aizsargus.

Nepaklaujiet mitruma iedarbībai.

leturiet vismaz 15 m attālumu.

Ni-MH Li-ion

Tikai ES valstim

Tā kā šajā aprīkojumā ir bīstamas sastāvdaļas, elektrisko un elektronisko iekārtu, akumulatoru un bateriju atkritumi var negatīvi ietekmēt apkārtējo vidi un cilvēka veselību.

Elektroierīces, elektroniskās ierīces un akumulatorus nedrīkst izmest kopā ar mājsaimniecības atkritumiem! Saskaņā ar Eiropas direktīvu par elektrisko un elektronisko iekārtu atkritumiem, akumulatoriem un baterijām, kā arī akumulatoru un bateriju atkritumiem un šīs direktīvas pielāgošanu valsts tiesību aktiem elektrisko un elektronisko iekārtu, bateriju un akumulatoru atkritumi ir jāglabā atsevišķi un jānogādā uz sadzīves atkritumu dalītās savākšanas vietu, ievērojot attiecīgos vides aizsardzības noteikumus.

Par to liecina uz iekārtas redzams simbols ar pārsvītrotu atkritumu konteineru uz riteniem.

Paredzētā lietošana

Šī papildierīce paredzēta tikai putekļu pūšanai, kad tā pievienota apstiprinātam piedziņas blokam. Nekad neizmantojiet papildierīci citiem mērķiem. Nepareizi izmantojot papildierīci, var izraisīt smagas traumas.

EK atbilstības deklarācija

Tikai Eiropas valstim

Mēs – ražotāji: „Makita Europe N.V.”, darījumdarbības adrese: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIJA. Pilnvarojam Hiroshi Tsujimura (Hiroši

Cudžimuru) sagatavot tehnisko dokumentāciju un ar pilnu atbildību paziņojam, ka izstrādājums(-i);

Nosaukums: pūtēja papildierīce. Tipa(-u) nosaukums: UB402MP.

atbilst attiecīgajiem Direktīvas 2006/42/EK noteikumiem, kā arī attiecīgajiem šādu EK/ES direktīvu noteikumiem: Direktīva 2000/14/EK, un ir izgatavoti saskaṇā ar šādiem saskaṇotajiem standartiem: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Paziņojuma vieta un datums: Kortenberga, Belğija. 31.10.2022

Atbildīgā persona: Hiroshi Tsujimura (Hiroši Cudžimura), Makita Europe N.V. vadītājs.

DROŠĪBAS BRĪDINĀJUMI

Pūtēja drošības norādījumi

ABRĪDINĀJUMS: Pirms lietošanas izlasiet visus darbarīka brīdinājuma, norāžu, ilustrāciju un tehnisko datu dokumentus, kā arī piedziņas bloka lietošanas rokasgrāmatu. Neievērojot tālāk minētos norādījumus, var rasties elektriskās strāvas trieciens, aizdegšanās un/vai nopietnu traumu risks operatoram un/vai tuvumā esošām personām.

Glabājiet visus brīdinājumus un norādījumus, lai varētu tajos ieskatīties turpmāk.

Brīdinājumos un piesardzības norādījumos lietotie termini „mehanizētā suka/mehanizētais slaucītājs” un „darbarīks” nozīmē papildierīces un piedziņas bloka kombināciju.

Apmācība

1. Uzmanīgi izlasiet norādījumus. Izprotiet darbarīka vadības funkcijas un uzziniet, kā pareizi lietot pūtēju.
2. Šo pūtēju nedrīkst izmantot bērni, personas ar samazinātām fiziskām, uztveres vai garīgām spējām, personas, kam trūkst pieredzes un zināšanu, vai personas, kas nav izlasījušas šos norādījumus. Vietējie likumi var noteikt lietotāja vecuma ierobežojumu.
3. Neizmantojiet pūtēju, ja tuvumā ir cilvēki, jo īpaši bērni, vai mājdzīvnieki.
4. Nemiet vērā, ka par negadījumiem vai apdraudējumu, kas radīts citiem cilvēkiem vai to īpašumam, ir atbildīgs operators vai lietotājs.

Sagatavošanās

1. Lietojot pūtēju, vienmēr uzvelciet piemērotus apavus un garās bikses.
2. Nenēsājiet brīvi krītošu apgērbu vai rotaslietas, kuras var iesūkt gaisa ieplūdes atverē. Raugieties, lai gari mati nenonāktu gaisa ieplūdes atveru tuvumā.
3. Kad izmantojat mehāniskos darbarīkus, vienmēr valkājiet aizsargbrilles, lai pasargātu acis. Aizsargbrillēm jäatbilst šādiem standar- tiem: ANSI Z87.1 ASV, EN 166 Eiropā un AS/ NZS 1336 Austrālijā/Jaunzēlandē. Austrālijā/ Jaunzēlandē ar likumu noteikts, ka darba laikā jāizmanto arī sejsargs.

Darba devējam ir jānodrošina tas, lai darbarīka operatori un citas tiešajā darba vietā esošās personas izmantotu vajadzīgo aizsargaprīkojumu.

1. Lai novērstu putekļu radītu kairinājumu, ieteicams izmantot sejas masku.
2. Strādājot ar ierīci, vienmēr valkājiet neslīdošus aizsargapavus. Pret slīdēšanu nodrošināti aizsargzābaki un aizsargkurpes ar slēgtu purngalu samazinās traumu risku.
3. Lietojiet ausu aizsardzības līdzekļus, pie- mēram, austiņas. Troksnis var izraisīt dzirdes zudumu.

Ekspluatācija

1. Atbrīvojiet darba zonu no bērniem, skatītājiem un mājdzīvniekiem. Neļaujiet bērniem, skatītājiem un mājdzīvniekiem näkt tuvāk kā 15 m rādiusā. Tomēr arī ārpus 15 m zonas pastāv ievainojumu risks izmestu priekšmetu dēļ. Skatītāji jāmudina valkāt acu aizsarglīdzekļus. Ja jums tuvojas citi cilvēki, apturiet darbarīku.

Att.1

1. Tālāk norādītajās situācijās izslēdziet pūtēju, izņemiet akumulatora kasetni un pārliecinieties, vai visas kustīgās daļas ir pilnībā apstājušās.

2. Kad atstājat pūtēju neuzraudzītu.

3. Pirms nosprostojumu tīrīšanas.
4. Pirms pārbaudes, tīrīšanas vai jebkādiem citiem ar pūtēju saistītiem darbiem.

5. Ja pūtējs sāk neparasti vibrēt.

6. Strādājiet ar pūtēju tikai dienas gaismā vai labā mākslīgajā apgaismojumā.

7. Nenoliecieties pārāk tālu un vienmēr saglabā-jiet līdzsvaru un stabilu pamatu zem kājām.

8. Strādājot nogāzē, raugieties, lai jums būtu stabils kāju atbalsts.

9. Pārvietojieties staigājot, nekad neskrieniet.
10. Raugieties, lai dzesēšanas gaisa ieplūdes atveres nebūtu blokētas.
11. Aizliegts pūst gružus blakusstāvētāju virzienā.
12. Izmantojiet pūtēju ieteiktajā pozīcijā un uz drošas virsmas.
13. Neizmantojiet pūtēju augstās vietās.
14. Strādājot ar pūtēju, nekad nevērsiet uzgali pret tuvumā esošiem cilvēkiem.

15. Nenoblokëjiet iesūkšanas atveri un/vai pūšanas atveri.

16. Strādājot putekļainā vidē, raugieties, lai putekļi vai netīrumi nenoblokētu iesūkšanas vai pūšanas atveri.

17. Izmantojiet tikai Makita apstiprinātos uzgaļus.

18. Neizmantojiet pūtēju, lai piepūstu bumbas, gumijas laivas vai līdzīgus priekšmetus.

19. Nestrādājiet ar pūtēju atvērtu logu un līdzīgu vietu tuvumā.

20. Strādājiet ar pūtēju tikai saprātīgā dienas laikā – nedarbiniet to agri no rīta vai vēlu naktī, jo tas var traucēt citiem cilvēkiem.
21. Pirms pūšanas ieteicams ar grābekliem un slotām uzirdināt netīrumus.
22. Pirms pūšanas putekļainā vidē nedaudz samitriniet virsmas vai arī, ja nepieciešams, izman-tojiet ūdens miglas smidzinātāju.
23. Noregulējiet pūtēja uzgaļa garumu, lai gaisa plūsmu novirzītu tuvu zemei.
24. Ja pūtējs saņem triecīenu no kāda objekta vai ir dzirdama neparasta skaņa vai jūtama neparasta vibrācija, nekavējoties izslēdziet pūtēju. Pirms atsākat pūtēja lietošanu, izņemiet akumulatora kasetni un pārbaudiet, vai pūtējs nav bojāts. Ja pūtējs ir bojāts, nogādājiet to Makita pilnvarotā servisa centrā, lai veiktu remontu.
25. Neievietojiet pirkstus vai priekšmetus iesūkšanas vai pūšanas atverē.
26. Nepiełaujiet nejaušu iedarbināšanu. Pirms ievietojat akumulatora kasetni pūtējā un paceļat vai pārnēsājat pūtēju, pārbaudiet, vai slēdzis ir izslēgšanas pozīcijā. Pūtēja nešana ar pirkstu uz slēdža vai jaudas nodrošināšana, kad pūtēja slēdzis ir ieslēgšanas pozīcijā, palielina negadījumu rašanās risku.
27. Aizliegts pūst bīstamus priekšmetus, piemēram, naglas, stikla lauskas vai asmeņus.
28. Neizmantojiet pūtēju ugunsnedrošu materiālu tuvumā.
29. Centieties ilgstoši neizmantot pūtēju zemā temperatūrā.
30. Pirms darbarika montāžas vai regulēšanas izslēdziet dzinēju un izņemiet akumulatora kasetni.

31. Pirms dzinēja iedarbināšanas uzvelciet individuālās aizsardzības līdzekļus.

32. Pirms dzinēja iedarbināšanas pārbaudiet, vai darbarīks nav bojāts, vai nav vaļīgu skrūvju/uzgriežņu un vai tas ir pareizi samontēts. Pārbaudiet, vai visas vadības sviras un slēdži darbojas viegli. Notīriet un nožāvējiet rokturus.

33. Nemēginiet ieslēgt motoru, ja darbarīks ir bojāts vai nav pilnībā samontēts.
34. Noregulējiet plecu siksnas un rokturi atbilstīgi operatora kermana izmēram.
35. Lietošanas laikā izmantojiet plecu siksnas. Cieši turiet darbarīku labajā pusē.

Att.2

1. Satveriet priekšējo rokturi ar kreiso roku un aizmugures rokturi ar labo roku neatkarīgi no tā, vai esat labrocis vai kreilis. Aplieciet ap rokturiem gan pirkstus, gan īkški.
2. Nemēginiet izmantot darbarīku ar vienu roku. Kontroles zaudēšana var izraisīt smagas vai nāvējošas traumas. Lai mazinātu traumu risku, turiet rokas un kājas pēc iespējas tālāk no sukām vai slaucīšanas cilindriem.
3. Ja darbarīks ir saņēmis smagu triecienu vai ir kritis, pārbaudiet tā stāvokli, pirms turpināt darbu. Pārbaudiet, vai vadības un drošības ierīces darbojas bez klūdām. Ja ir bojājumi vai rodas šaubas, vērsieties mūsu pilnvarotajā apkopes centrā, lai veiktu pārbaudi un remontu.
4. levērojiet piedziņas bloka lietošanas rokas-grāmatas norādes par pareizu piedziņas bloka izmantošanu.
5. Norādes darbarīka iedarbināšanai un vadišanai skatiet piedziņas bloka lietošanas rokasgrāmatā.
6. Izmantošanas laikā nekad nestāviet uz nestabilas vai slidenas virsmas vai uz stāvas nogāzes. Aukstajā gadalaikā uzmanieties no ledus un sniega un vienmēr nodrošiniet stabilu pamatu zem kājām.
7. Neizmantojiet ierīci sliktos laikapstākļos, kad ir ierobežota redzamība. Pretējā gadījumā iespē-jams nokrišanas risks vai nepareiza ekspluatācija sliktas redzamības dēļ.
8. Nelietojiet ierīci apstāklos, kad iespējama zibenōšana.

Transportēšana

1. Pārvietojiet ierīci ar izslēgtu motoru. Pretējā gadījumā, nejauši iedarbinot ierīci, var radīt ievainojumus.

Vibrācija

1. Pārmērīga vibrācija kaitīgi ietekmē lietotāja asinsvadus un nervu sistēmu un pirkstos, rokās un locītavās izraisa šādus simptomus: "iemigšanu" (nejutīgumu), tirpšanu, sāpes, durstīgas sajūtas, ādas krāsas vai ādas izmaiņas. Ja novērojami kādi no minētajiem simptomiem, apmeklējiet ārstu! Lai samazinātu "balto pirkstu slimības" rašanās risku, ekspluatācijas laikā uzturiet rokas siltas un veiciet rūpīgu ierīces un piederumu apkopi.

Apkope un glabāšana

1. Lai garantētu drošu pūtēja ekspluatāciju, vienmēr pārbaudiet, vai cieši pieskrūvēti visi uzgriežni, bultskrūves un skrūves.
2. Ja detaļas ir nolietojušās vai bojātas, nomai- niet tās ar Makita apstiprinātām detaļām.
3. Glabājiet pūtēju sausā, bērniem nepieejamā vietā.

4. Kad pārtraucat pūtēja darbību, lai to pārbau-dītu, veiktu tā apkopi, novietotu glabāšanā vai nomainītu kādu tā piederumu, izslēdziet pūtēju, pārliecinieties, ka visas kustīgās daļas ir pilnībā apstājušās, un izņemiet akumula-tora kasetni. Pirms veicat jebkādus darbus ar pūtēju, ľaujiet tam atdzist. Apkopi veiciet rūpīgi un raugieties, lai pūtējs būtu tīrs.

5. Pirms novietošanas glabāšanā vienmēr ľaujiet pūtējam atdzist.

6. Sargiet pūtēju no lietus. Glabājiet pūtēju iekštelpās.

7. Kad celat pūtēju, ieliecieties ceļos un uzmanieties, lai nesatraumētu muguru.

8. Vienmēr notīriet no darbarīka puteklus un netīrumus. Šim mērķim nekad neizmantojiet degvielu, benzīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Pretējā gadījumā plastmasas detaļas var mainīt krāsu, deformēties vai saplaisāt.

9. Neveiciet nekādus apkopes vai remonta darbus, kas nav norādīti šajā pamācībā vai pie-dziņas bloka lietošanas rokasgrāmatā. Šādus darbus uzticiet mūsu pilnvarotā apkopes centra speciālistiem.

10. levērojiet ellošanas un piederumu maiņas norādījumus.

11. Vienmēr izmantojiet tikai oriğinālās rezerves daļas un piederumus. Izmantojot trešo pušu detaļas un piederumus, var tikt bojāts aprīko-jums, rasties materiālie zaudējumi un/vai smagas traumas.

12. Regulāri veiciet darbarīka pārbaudi un apkopi mūsu pilnvarotā apkopes centrā.

13. Pirms darbarika novietošanas glabāšanā veiciet pilnu tā tīrīšanu un apkopi. Izņemiet akumulatora kasetni.

14. Neatbalstiet aprīkojumu, piemēram, pret sienu. Tas var pēkšni krist un izraisīt ievainojumus.

Bezvada darbarika lietošana un apkope

1. Uzlādei izmantojiet tikai ražotāja norādītos lādētājus. Vienam akumulatoru tipam paredzēta uzlādētāja izmantošana cita tipa akumulatoru uzlādei var radīt aizdegšanās bīstamību.

2. Izmantojiet mehanizētos darbarīkus tikai ar paredzētajiem akumulatoriem. Jebkura cita tipa akumulatoru izmantošana var radīt traumu un aizdegšanās bīstamību.

3. Kamēr akumulators netiek izmantots, neturiet to blakus metāla priekšmetiem, piemēram, saspraudēm, monētām, atslēgām, naglām, skrūvēm un citiem nelieliem metāla priekšmetiem, kas var savienot izvadus. Akumulatora spailu īssavienojums var izraisīt apdegumus vai aizdegšanos.

4. Nepareizas lietošanas gadījumā no akumulatora var iztecēt šķidrums, nepieskarieties tam. Ja nejauši pieskārāties šķidrumam, noskalojiet skarto vietu arūdeni. Ja šķidrums nokļūst acīs, papildus iepriekš minētajam, vērsieties pie ārsta. No akumulatora iztecējušais šķidrums var izraisīt kairinājumu vai apdegumus.

5. Ja akumulatora bloks vai darbarīks ir bojāts vai pārveidots, nelietojiet to.Bojāti vai pārveidoti akumulatori var darboties nepareizi, izraisot aiz-degšanos, sprādzienu vai traumu.
6. Akumulatora bloku un darbarīku nepakļaujiet uguns un pārmērīgi augstas temperatūras ietekmei.Ja akumulatora bloks vai darbarīks tiek pakļauts uguns vai par 130 °C augstākas temperatūras iedarbībai, var notikt sprādziens.
7. Izpildiet visus uzlādes norādījumus un neuzlādējiet akumulatora bloku ārpus norādījumos noteiktā temperatūras diapazona.Nepareiza uzlāde vai temperatūra, kas ir ārpus noteiktā diapazona, var sabojāt akumulatoru un palielināt aizdegšanās draudus.

Elektrodrošība un akumulatora drošība

1. Neatbrīvojieties no akumulatora(-iem), to(-s) dedzinot. Var rasties eksplozija. Skatiet attiecīgos valsts noteikumus, lai uzzinātu īpašus norādīju-mus izmešanai atkritumos.
2. Akumulatoru(-s) nedrīkst atvērt vai sabojāt. Iztecējušais elektrolīts ir kodīgs un var nodarīt kai- tējumu acīm vai ādai. Norijot tas var būt toksisks.
3. Nelādējiet akumulatoru lietū vai mitrās vietās.
4. Nelādējiet akumulatoru ārpus telpām.
5. Neaiztieciet lādētāju, kā arī lādētāja spraudni vai spailes ar slapjām rokām.

Apkope

1. Uzticiet sava elektriskā darbarīka apkopi kvalificētam remontstrādniekam, izmantojiet tikai identiskas rezerves daļas. Tas garantēs to, ka elektriskā darbarīka drošības pakāpe nesamazināsies.
2. Nekādā gadījumā nelietojiet bojātus akumulatora blokus. Akumulatora bloka apkopi drīkst veikt tikai to ražotājs vai pilnvaroti apkopes centri.

SAGLABĀJIET ŠOS NORĀDĪJUMUS.

⚠ BRĪDINĀJUMS: NEPIELĀUJIET to, ka labu iemaņu vai izstrādājuma labas pārzināšanas (darbarīku atkārtoti ekspluatējot) rezultātā vairs stingri neievērojat šī izstrādājuma drošības noteikumus.

NEPAREIZI LIETOJOT darbarīku vai neievērojot šajā instrukciju rokasgrāmatā minētos drošības noteikumus, var tikt gūtas smagas traumas.

DETALU APRAKSTS

Att.3: 1. Uzmava 2. Caurule 3. Gala uzgalis

MONTĀŽA

⚠️BRĪDINĀJUMS: Pirms aprīkojuma montāžas vai regulēšanas izslēdziet dzinēju un izņemiet akumulatora kasetni. Pretējā gadījumā ventilatori var sakustēties un radīt traumas.
⚠️BRĪDINĀJUMS: Veicot aprīkojuma salikšanu vai regulēšanu, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagu traumu.
⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesar-dzības norādījumus nodaļā “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

Papildu caurules piestiprināšana

⚠UZMANĪBU: Vienmēr pēc montāžas pārbau-diet, vai papildierīces caurule ir cieši nostiprināta. Ja papildierīce nav pareizi uzmontēta, tā var atvieno-ties no piedziņas bloka un izraisīt traumas.

Papildu cauruli piestipriniet pie piedziñas bloka.

1. Noņemiet vāciņu no caurules gala.

Att.4: 1. Caurule 2. Vāciņš

IEVÉRĪBAI: Neatbrīvojieties no vāciņa, jo tas būs vajadzīgs papildierīces glabāšanai.

1. Pagrieziet sviru pret papildierīci.
   Att.5: 1. Svira
2. Savietojiet tapu ar bultas atzīmi uz piedziņas bloka. Virziet cauruli, līdz atbrīvošanas poga izbīdās uz āru.

Novietojuma līnijai ir jāatrodas tieši pretī bultas atzīmei uz piedziņas bloka, un bultas atzīmēm uz piedziņas bloka un caurules ir jābūt vērstām vienai pret otru.

Att.6: 1. Atlaišanas poga 2. Bultas atzīme uz piedziņas bloka 3. Tapa 4. Novietojuma līnija 5. Bultas atzīme uz caurules

Pārliecinieties, ka sviras virsma ir novietota paralēli caurulei.

IEVĚRĪBAI: Nepievelciet sviru, ja nav ievietota papildierīces caurule. Citādi svira var pārāk cieši savilkt piedziņas vārpstas atveri un to sabojāt.

Lai noņemtu cauruli, pagrieziet sviru pret papildierīci un, spiežot atbrīvošanas pogu, izvelciet cauruli.

Att.8: 1. Atlaišanas poga 2. Svira 3. Caurule

Uzgaļa pievienošana

Pūtēja caurules izvirzījumu ievietojiet uzgaļa rievā, uzgali pievienojiet pūtēja caurulei un pēc tam pagrieziet uzgali, līdz tas fiksējas vietā.

Att.9: 1. Trijstūra atzīme 2. Uzgalis 3. Pūšanas caurule

Lai noņemtu uzgali, veiciet pievienošanas darbības pretējā secībā.

PIEZIME: Uzgaļa garumu var mainīt, pārvietojot uzgali, kā parādīts attēlā.

Att.10

Plakanā uzgaļa vai uzgaļa pagarinājuma uzstādīšana

Papildpiederumi

1. Nonemiet gala uzgali no papildierīces.
2. Pievienojiet plakano uzgali vai uzgała pagarinā-jumu papildierīcei un tad pagrieziet to, lai nofiksētu.

Att.11: 1. Šaurais uzgalis 2. Uzgała pagarinājums

1. Papildierīce

Noteku uzgaļa komplekta uzstādīšana

Papildpiederumi

1. Noņemiet no papildierīces gala uzgali, uzgaļa pagarinājumu vai šauro uzgali.
2. Atskrūvējiet skrūvi uz mazās šlūtenes skavas un izvadiet šlūtenes skavu cauri papildierīcei.

Att.12: 1. Skrūve 2. Šlūtenes skava (maza)

1. Papildierīce

2. Pievienojiet pagarinājuma cauruli papildierīcei.

Savietojiet rievu uz pagarinājuma caurules ar izvirzī-jumu uz papildierīces un pēc tam bīdiet pagarinājuma cauruli gar tās rievu, līdz trijstūra atzīmes ir novietotas savstarpēji iepretim.

Att.13: 1. Pagarinājuma caurule 2. Papildierīce

1. Uzlieciet šlūtenes skavu uz rievas, kā attēlots, un pievelciet skrūvi.
   Att.14: 1. Skrūve 2. Šlūtenes skava
2. Atkarībā no darba augstuma pievienojiet pārējās pagarinājuma caurules jau pievienotajai pagarinājuma caurulei.

⚠ UZMANĪBU: Izmantojot noteku uzgaļa komplektu apvienojumā ar daudzfunkciju instrumentgalvu un pūtēja papildierīci, neizmantojiet trīs vai vairāk pagarinājuma caurules. Tas var radīt disbalansu un izraisīt traumas.

1. Pagrieziet gala uzgała atveri, kā attēlots.
   Att.15
2. Pievienojiet gala uzgali pagarinājuma caurulei. Pievienošanas laikā savietojiet trijstūra atzīmi uz gala uzgaļa ar atzīmi uz pagarinājuma caurules, pēc tam spiediet gala uzgali, līdz tas nofiksējas ar klikšķi. Pēc tam pagrieziet gala uzgali veicamajam darbam piemē-rotā pozīcijā.
   Att.16: 1. Gala uzgalis 2. Pagarinājuma caurule 3. Trijstūra atzīme

Noņemot gala uzgali, savietojiet trijstūra atzīmi uz gala uzgaļa ar atzīmi uz pagarinājuma caurules, pēc tam novelciet gala uzgali no pagarinājuma caurules.

Att.17: 1. Gala uzgalis 2. Pagarinājuma caurule 3. Trijstūra atzīme

EKSPLUATĀCIJA

⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesardzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.
ABRĪDINĀJUMS: Pirms darba noregulējiet āka pozīciju un plecu siksnu ērtā pozīcijā.

Pūtēja lietošana

⚠UZMANĪBU: Ja darbarīks ir ieslēgts, nelieciet to uz zemes. Smiltis vai puteklī var iekļūt darbarīkā caur iesūkšanas atveri un izraisīt klūdainu darbību vai traumas.

Ar abām rokām cieši turot darbarīku, sāciet pūšanu un lēnām virziet pūtēju apļveida kustībā. Ja veicat pūšanu pie mājas, liela akmens vai transportlīdzekļa, vērsiet uzgali prom no šiem objektiem. Lietojot darbarīku stūrī, sāciet no paša stūra un pārvietojieties uz ārpusi.

Ar piedziņas bloka slēdža mēlīti noregulējiet gaisa plūsmas ātrumu atbilstoši videi vai lietojuma apstākliem.

Att.18

Noteku uzgaļa komplekta izmantošana

⚠UZMANĪBU: Izmantojot noteku uzgaļa komplektu, turiet pūtēju ar abām rokām, nevis vienu.

Att.19

A UZMANIBU: Neizmantojiet noteku uzgaļa komplektu elektrības vadu tuvumā.

Att.20

⚠UZMANĪBU: Neizmantojiet noteku uzgaļa komplektu vējainos apstākļos.

Att.21

⚠UZMANĪBU: Izmantojiet noteku uzgaļa komplektu, citiem cilvēkiem vai dzīvniekiem esot vairāk nekā 15 m attālumā no pūtēja.

Att.22

Turiet pūtēju vertikāli, satverot pūtēja rokturi. Novietojiet pūtēja atveri notekā un pēc tam ieslēdziet pūtēju.

Att.23

Modela UX01G lietotājiem

IEVĒRĪBAI: Izmantojot noteku uzgaļa komplektu, ja lietojat UX01G kā piedziņas bloku un uzstādāt BL4080F uz UX01G, nelietojiet plecu siksnu, kas iekļauta piedziņas bloka komplektācijā, bet gan ieteikto pleca siksnu, kas parādīta tālāk. Informāciju par ieteiktajām plecu siksnām jautājiet Makita pilnvarotajos apkopes centros.

Pleca siksnas piestiprināšana

⚠ UZMANĪBU: Vienmēr izmantojiet pie piedziņas bloka piestiprinātu plecu siksnu. Pirms darbarīka lietošanas plecu siksna jāpielāgo lietotāja augumam, lai mazinātu nogurumu.
⚠ UZMANĪBU: Pirms darba sākšanas pārbau-diet, vai plecu siksna ir pareizi piestiprināta pie piedzīnas bloka cilpas.
⚠ UZMANĪBU: Pirms darba pārliecinieties, ka plecu siksnas sprādzes ir cieši nostiprinātas.
⚠ UZMANĪBU: Vienmēr izmantojiet tālāk parādīto plecu siksnu. Neizmantojiet citas plecu siksnas.

1. Noregulējiet plecu siksnas, lai varētu ērti strādāt.
   Att.25
2. leākējiet plecu siksnas āki piedziņas bloka cilpā.
   Att.26: 1. Akis 2. Cilpa

Plecu siksnu var ātri noņemt. Vienkārši saspiediet sprādzes sānus, lai atbrīvotu plecu siksnu.

Att.27: 1. Sprädze

APKOPE

⚠ BRĪDINĀJUMS: Pirms aprīkojuma pārbaudes vai apkopes izslēdziet dzinēju un izņemiet akumulatora kasetni. Pretējā gadījumā ventilatori var sakustēties un radīt smagas traumas.
⚠ BRĪDINĀJUMS: Veicot aprīkojuma pārbaudi vai apkopi, vienmēr nolieciet to guļus. Aprīkojuma salikšana vai regulēšana stateniskā stāvoklī var radīt smagus ievainojumus.
⚠ BRĪDINĀJUMS: levērojiet brīdinājumus un piesar-dzības norādījumus nodaļa “DROŠĪBAS BRĪDINĀJUMI” un piedziņas bloka lietošanas rokasgrāmatā.

IEVĚRĪBAI: Nekad neizmantojiet gazolīnu, benzīnu, atšķaidītāju, spirtu vai līdzīgus šķidrumus. Tas var radīt izbalēšanu, deformāciju vai plaisas.

Lai saglabātu izstrādājuma DROŠU un UZTICAMU darbību, remontdarbus, apkopi un regulēšanu uzticiet veikt tikai Makita pilnvarotam vai rūpnīcas apkopes centram, un vienmēr izmantojiet tikai Makita rezerves daļas.

Darbarika tīrīšana

Tīriet darbarīku, noslaukot puteklus ar sausu drānu vai drānu, kas samērcēta ziepjūdenī un tad izgriezta.

Att.28

Notīriet puteklus un netīrumus no iesūkšanas atveres papildierīces aizmugurē.

Att.29: 1. lesūkšanas atvere

Vispārēja pārbaude

Pārbaudiet, vai nav bojātu detaļu. Ja vajadzīga maiņa, sazinieties ar mūsu autorizēto apkopes centru.

Kustigo dalu ellošana

IEVĚRĪBAI: Izpildiet aprīkojuma eljošanas biežuma un daudzuma norādījumus. Nepietiekama eljošana var sabojāt kustīgās detalas.

Piedziñas vārpsta:

Ik pēc 30 darba stundām uzklājiet smērvielu (izmanto-jiet Makita smērvielu N No.2 vai līdzvērtīgu).

Att.30

PIEZIME: Originālo „Makita” smērvielu var nopirkt pie vietējā „Makita” izplatītāja.

Glabāšana

Glabājot papildierīci atsevišķi no piedziņas bloka, cau-rules galā uzlieciet vāciņu.

Att.31

Pārbaužu un tehnisko apkopju intervāls

Darba stundas Pirms lietošanas Katru dienu			(10 stundas)	30 stundas
Ierīce kopumā Vizuāli pārbaudiet, vai nav bojātu detaļu		√	-	-
Piedziņas vārpsta leziediet - -				√
Piedziņas bloks Skatiet piedziņas bloka lietošanas rokasgrāmatu

PROBLÉMU NOVĚRŠANA

Pirms vienošanās par remontu vispirms veiciet savu pārbaudi. Ja konstatējat problēmu, kas rokasgrāmatā nav aprakstīta, nemēginiet izjaukt darbarīku. Tā vietā vērsieties Makita pilnvarotā servisa centrā un remontam vienmēr izmantojiet tikai Makita rezerves daļas.

Neatbilstošas darbības stāvoklis lespējamais iemesls (klūme) Risinājums
Motors nesāk darboties. - Skatiet piedziņas bloka lietošanas rokasgrāmatu.
Motors ātri apstājas. - Skatiet piedzinas bloka lietošanas rokasgrāmatu.
Motora apgriezienu skaits nepalielinās.	- Skatiet piedziņas bloka lietošanas rokasgrāmatu.
Ventilatori nerotē.⇒ Nekavējoties apturiet motoru.	Papildierīces un piedziņas bloka cauru-les nav pareizi savienotas.
	Piedziņas sistēmas novirze Vērsieties pilnvarotā apkopes centrā, lai veiktu remontu.
Piedziņas bloks netipiski vibrē.⇒ Nekavējoties apturiet motoru.	Piedziņas sistēmas novirze Vērsieties pilnvarotā apkopes centrā, lai veiktu remontu.
Ventilatori turpina griezties, kaut arī slēdža mēlīte ir atlaista.⇒ Nekavējoties apturiet motoru.	Piedziņas bloks nedarbojas pareizi.

PAPILDU PIEDERUMI

A UZMANIBU: Kopā ar šajā rokasgrāmatā aprakstīto Makita darbarīku ieteicams izmantot norādītos piederumus vai palīgierīces. Izmantojot citus piederumus vai palīgierīces, var izraisīt traumas. Piederumu vai palīgierīci izmantojiet tikai paredzēta-jam nolūkam.

Ja jums vajadzīga palīdzība vai precīzāka informācija par šiem piederumiem, vērsieties savā tuvākajā Makita apkopes centrā.

• Uzgała pagarinājums
• Šaurais uzgalis

• Noteku uzgała komplekts
• Makita originālais akumulators un lādētājs

PIEZIME: Daži sarakstā norādītie izstrādājumi var būt iekļauti izstrādājuma komplektācijā kā standarta piederumi. Tie dažādās valstīs var būt atšķirīgi.

SPECIFIKACIJOS

Modelis: UB402MP
Pajėgumas *1 Oro srautas 0–6	2 m	^3 /min.
	Oro greitis (vidutinis) 0–39,1 m/s
	Oro greitis (maks.) 0–47,4 m/s
Galia *2 Oro srautas 0–6,2 m		^3 /min.
	Oro greitis (vidutinis) 0–39,1 m/s
	Oro greitis (maks.) 0–47,4 m/s
Galia *3 Oro srautas 0–6,2 m		^3 /min.
	Oro greitis (vidutinis) 0–39,1 m/s
	Oro greitis (maks.) 0–47,4 m/s
Bendrasis ilgis 760 mm
Grynasis svoris 1,2 kg
