Tuotetyyppi	Puhallinlisälaite
Merkki	Makita
Malli	UB402MP
Kokonaispituus	760 mm
Nettopaino	1,2 kg
Ilmamäärä	0 – 6,2 m³/min
Ilmannopeus (keskiarvo)	0 – 39,1 m/s
Ilmannopeus (maks.)	0 – 47,4 m/s
Yhteensopivat moottoroidut yksiköt	DUX60, DUX18, UX01G (langattomat monitoimimoottorit)
Virtalähde	Moottoroidun yksikön kautta (Makita Li-ion-akku)
Käyttötarkoitus	Pölyn ja roskien puhallus
Päätesuutin	Mukana, säädettävä pituus
Lisävarusteet	Suutinjatke, litteä suutin, kourusuutinsarja
Kiinnitys	Kiristysvivulla moottoroituun yksikköön
Kantohihna	Käytä mukana tulevaa hihnaa (paitsi UX01G ja BL4080F)
Huolto	Puhdistus kostealla liinalla, moottorin akselin voitelu 30 tunnin välein
Turvallisuus	Suojalasit, kuulosuojaimet, istuva vaatetus, turvaetäisyys 15 m
Standardit	CE, EN 60335-1, EN 50636-2-100
Takuu	Katso moottoroidun yksikön käyttöohje

Usein kysytyt kysymykset - UB402MP MAKITA

Minkä moottoroidun yksikön kanssa voin käyttää UB402MP-lisälaitetta?

Lisälaite on hyväksytty Makitan langattomille monitoimimoottoreille DUX60, DUX18 ja UX01G. Älä koskaan käytä sitä hyväksymättömän yksikön kanssa.

Miten lisälaitteen letku kiinnitetään moottoroituun työkaluun?

Poista suojakupu, käännä vipu lisälaitetta kohti, kohdista tappi nuolimerkkiin, työnnä letku sisään, kunnes vapautuspainike tulee esiin, ja käännä vipu moottoroitua työkalua kohti. Varmista, että vivun pinta on yhdensuuntainen letkun kanssa.

Miten päätesuutin asennetaan?

Kohdista puhallinputken ulkoneva osa päätesuuttimen uraan, kiinnitä ja käännä se lukittuakseen. Irrota suorittamalla päinvastainen toimenpide.

Mitä lisävarusteita on saatavilla UB402MP:lle?

Voit käyttää suutinjatketta, litteää suutinta tai kourusuutinsarjaa (myydään erikseen). Katso asennusohjeet käyttöohjeesta.

Miten lisälaite puhdistetaan ja huolletaan?

Puhdista kuivalla tai saippuavedellä kostutetulla liinalla, joka on hyvin puristettu. Älä käytä voimakkaita aineita. Voitele moottorin akseli Makita-rasvalla N°2 30 käyttötunnin välein.

Mitä turvatoimia on noudatettava?

Käytä suojalaseja ja kuulosuojaimia. Pidä ihmiset ja eläimet yli 15 metrin päässä. Älä käytä väljiä vaatteita. Sammuta työkalu ja poista akku ennen huoltoa.

Voinko käyttää kourusuutinsarjaa tuulisella säällä?

Ei, älä käytä kourusuutinsarjaa tuulisella säällä tai sähköjohtojen lähellä. Pidä puhallinta molemmin käsin ja pidä ihmiset yli 15 metrin etäisyydellä.

Mitä tehdä, jos moottori ei käynnisty tai puhaltimet eivät pyöri?

Tarkista ensin moottoroidun yksikön käyttöohje. Jos puhaltimet eivät pyöri, pysäytä moottori välittömästi ja tarkista työkalun ja lisälaitteen välinen liitos. Jos ongelma jatkuu, ota yhteyttä valtuutettuun Makita-huoltokeskukseen.

Miten lisälaite säilytetään, kun sitä ei käytetä?

Säilytä kuivassa paikassa lasten ulottumattomissa. Jos irrotat sen moottoroidusta työkalusta, aseta suojakupu letkun päähän suojaamaan sitä.

Mikä on puhallinpään maksimi ilmannopeus?

Maksimi ilmannopeus voi olla 47,4 m/s (keskiarvo 39,1 m/s) käytetyn moottoroidun yksikön mukaan. Ilmamäärä on 0–6,2 m³/min.

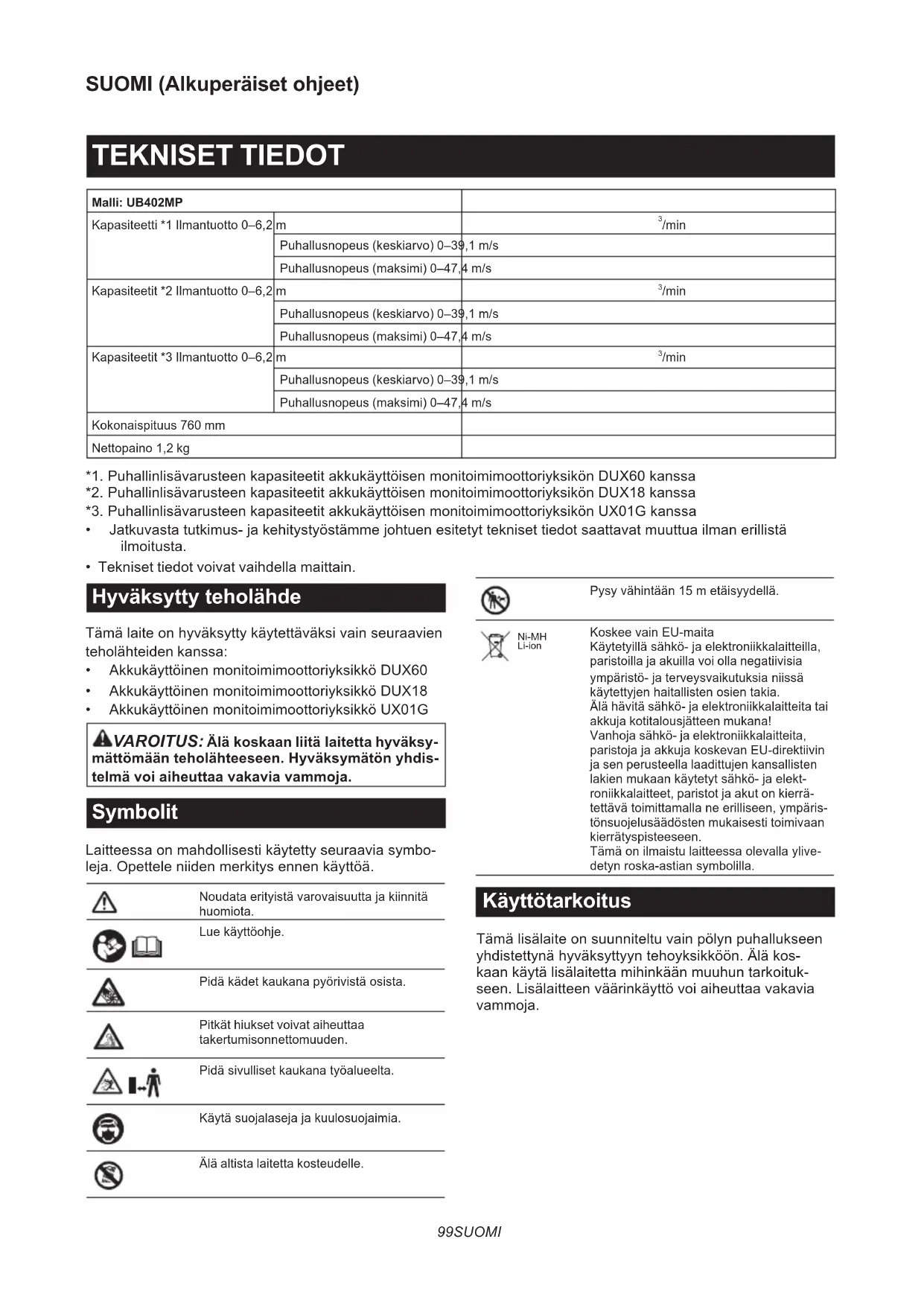

KÄYTTÖOHJE UB402MP MAKITA

Malli: UB402MP
Kapasiteetti *1 Ilmantuotto 0–6,2	m	^3 /min
	Puhallusnopeus (keskiarvo) 0–39,1 m/s
	Puhallusnopeus (maksimi) 0–47,4 m/s
Kapasiteetit *2 Ilmantuotto 0–6,2	m	^3 /min
	Puhallusnopeus (keskiarvo) 0–39,1 m/s
	Puhallusnopeus (maksimi) 0–47,4 m/s
Kapasiteetit *3 Ilmantuotto 0–6,2	m	^3 /min
	Puhallusnopeus (keskiarvo) 0–39,1 m/s
	Puhallusnopeus (maksimi) 0–47,4 m/s
Kokonaispituus 760 mm
Nettopaino 1,2 kg

*1. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimooottoriyksikön DUX60 kanssa
*2. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimooottoriyksikön DUX18 kanssa
*3. Puhallinlisävarusteen kapasiteetit akkukäyttöisen monitoimimooottoriyksikön UX01G kanssa
- Jatkuvasta tutkimus- ja kehitystyöstämme johtuen esitetyt tekniset tiedot saattavat muuttua ilman erillistä ilmoitusta.
- Tekniset tiedot voivat vaihdella maittain.

Hyväksytty teholähde

Tämä laite on hyväksytty käytettäväksi vain seuraavien teholähteiden kanssa:

• Akkukäyttöinen monitoimimooottoriyksikkö DUX60
• Akkukäyttöinen monitoimimooottoriyksikkö DUX18
• Akkukäyttöinen monitoimimooottoriyksikkö UX01G

⚠VAROITUS: Älä koskaan liitä laitetta hyväksymättömään teholähteeseen. Hyväksymätön yhdistelmä voi aiheuttaa vakavia vammoja.

Symbolit

Laitteessa on mahdollisesti käytetty seuraavia symboleja. Opettele niiden merkitys ennen käyttöä.

Noudata erityistä varovaisuutta ja kiinnitä huomiota.

Lue käyttöohje.

Pidä kädet kaukana pyörivistä osista.

Pitkät hiukset voivat aiheuttaa takertumisonnettomuuden.

Pidä sivulliset kaukana työalueelta.

Käytä suojalaseja ja kuulosuojaimia.

Pysy vähintään 15 m etäisyydellä.

Ni-MH Li-ion

Koskee vain EU-maita

Käytetyillä sähkö- ja elektroniikkalaitteilla, paristoilla ja akuilla voi olla negatiivisia ympäristö- ja terveysvaikutuksia niissä käytettyjen haitallisten osien takia. Älä hävitä sähkö- ja elektroniikkalaitteita tai akkuja kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita, paristoja ja akkuja koskevan EU-direktiivin ja sen perusteella laadittujen kansallisten lakien mukaan käytetyt sähkö- ja elektroniikkalaitteet, paristot ja akut on kierrätettävä toimittamalla ne erilliseen, ympäristönsuojelusäädösten mukaisesti toimivaan kierrätyspisteeseen. Tämä on ilmaistu laitteessa olevalla ylive-detyn roska-astian symbolilla.

Käyttötarkoitus

Tämä lisälaite on suunniteltu vain pölyn puhallukseen yhdistettynä hyväksyttyyn tehoyksikköön. Älä koskaan käytä lisälaitetta mihinkään muuhun tarkoitukseen. Lisälaitteen väärinkäyttö voi aiheuttaa vakavia vammoja.

EY-vaatimustenmukaisuusvakuutus

Koskee vain Euroopan maita

Valmistaja: Makita Europe N.V., osoite: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. valtuuttaa Hiroshi Tsujimuran laatimaan teknisen tiedoston ja vakuuttaa yksinomaisella vastuullaan, että seuraavat tuotteet:

Nimike: Puhallinisävaruste. Tyyppinimike: UB402MP.

Täyttävät kaikki 2006/42/EY sekä seuraavien EY/EU direktiivien olennaiset määräykset: 2000/14/EY ja on valmistettu seuraavien harmonisoitujen standardien mukaan: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Vakuutuksen paikka ja päivämäärä: Kortenberg, Belgia. 31.10.2022

Vastuuhenkilö: Hiroshi Tsujimura, Director – Makita

Europe N.V.

TURVAVAROITUKSET

Puhaltimen turvallisuusohjeet

⚠️VAROITUS: Lue kaikki tämän koneen mukana toimitetut turvallisuusohjeet, ohjeet, kuvitukset ja tekniset tiedot sekä tehoyksikön käyttöohjeet ennen sen käyttämistä. Seuraavassa lueteltujen ohjeiden noudattamatta jättäminen saattaa johtaa sähköiskuun, tulipaloon ja/tai käyttäjän tai sivullisten vakavaan loukkaantumiseen.

Säilytä varoitukset ja ohjeet tulevaa käyttöä varten.

Termit "sähköharja/sähkölakaisin" ja "laite" viittaavat varoituk-sissa ja turvaohjeissa lisälaitteen ja tehoyksikön yhdistelmään.

Koulutus

1. Lue ohjeet huolellisesti. Perehdy puhaltimen säätimiin ja asianmukaiseen käyttöön.
2. Älä koskaan anna lasten, henkilöiden, joiden fyysiset, sensoriset tai henkiset kyvyt ovat rajoittuneet tai joilla ei ole kokemusta tai tietoa puhaltimen käytöstä, tai henkilöiden, jotka eivät ole perehtyneet näihin käyttöohjeisiin, käyttää puhallinta. Paikallisissa määräyksissä saatetaan asettaa käytölle vähimmäisikäraja.
3. Älä koskaan käytä puhallinta, jos lähistöllä on muita sivullisia henkilöitä, erityisesti lapsia tai lemmikkieläimiä.
4. Muista, että käyttäjä vastaa tapaturmista tai vahingoista, jotka hän aiheuttaa muille ihmisille tai heidän omaisuudelleen.

Valmistelu

1. Käytä aina lujia jalkineita ja pitkiä housuja puhaltimen käytön aikana.

2. Älä käytä löysiä vaatteita tai koruja, jotka voivat imeytyä ilmanottoaukkoon. Pidä pitkät hiukset etäällä ilmanottoaukoista.

3. Käytä aina suojalaseja silmiesi suojaami- seksi tapaturmia vastaan sähkökäyttöisten laitteiden käytön aikana. Suojalasien täytyy noudattaa ANSI Z87.1 Yhdysvalloissa, EN 166 Euroopassa tai AS/NZS 1336 Australiassa / Uudessa Seelannissa olevia vaatimuksia. Australiassa / Uudessa Seelannissa on lain- mukaisesti pakollista käyttää kasvosuojaimia myös kasvojen suojaamiseksi.

Työnantajien velvollisuuksiin kuuluu varmistaa, että laitteen käyttäjät ja työpaikan välittömässä läheisyydessä olevat muut sivulliset henkilöt käyttävät asianmukaisia henkilönsuojaimia.

1. Pölyärsytyksen välttämiseksi on suositeltavaa käyttää kasvosuojusta.

2. Käytä laitetta käyttäessäsi aina luistamattomia turvajalkineita. Luistamattomat turvakärjellä varustetut turvasaappaat ja -kengät vähentävät tapaturmavaaraa.

3. Käytä aina kuulosuojaimia. Melulle altistuminen saattaa aiheuttaa kuulokyvyn heikentymistä.

Käyttö

1. Poista lapset, sivulliset ja lemmikit alueelta. Pidä kaikki lapset, sivulliset ja lemmikit vähintään 15 m:n säteen ulkopuolella; 15 m:n ulkopuolella on edelleen sinkoutuvien kappaleiden vaara. Sivullisia tulee kehottaa käyttämään suojalaseja. Jos sinua lähestytään, pysäytä laite.

▶ Kuva1

1. Sammuta puhallin ja irrota akkupaketti. Varmista, että kaikki liikkuvat osat ovat täysin pysähtyneet
2. aina poistuessasi puhaltimen luota
3. ennen tukosten selvittämistä
4. ennen puhaltimen tarkastamista, puhdistamista tai kunnossapitoa

5. jos puhallin alkaa täristä epänormaalisti.

6. Käytä puhallinta vain päivänvalossa tai kirkkaassa keinovalossa.

7. Säilytä aina tasapainosi, äläkä kurkottele liian pitkälle.

8. Varmista aina tukeva jalansija rinteessä työskennellessäsi.

9. Kävele, älä koskaan juokse.

10. Älä päästä roskia jäähdytysilma-aukkoihin.
11. Älä koskaan puhalla roskia ihmisiä päin.

12. Käytä puhallinta suositellussa käyttöasennossa kiinteän ja tasaisen pinnan päällä.

13. Älä käytä puhallinta korkeissa paikoissa.

14. Älä koskaan suuntaa suutinta ketään lähellä olevaa kohti, kun käytät puhallinta.

15. Älä tuki imuaukkoa ja/tai puhaltimen ulostuloa.

16. Varo, etteivät pöly tai lika tuki imuaukkoa tai puhaltimen ulostuloa pölyisillä alueilla työskenneltäessä.

17. Älä käytä muita kuin Makitan toimittamia suuttimia.

18. Älä käytä puhallinta pallojen, kumiveneen tai vastaavan täyttämiseen.

19. Älä käytä puhallinta avoimen ikkunan tai vastaavan läheisyydessä.

20. Puhallinta suositellaan käytettäväksi vain silloin, kun sen käytöstä ei aiheudu kohtuutonta häiriötä – ei aikaisin aamulla tai myöhään illalla.
21. Irtoroskat on suositeltavaa irrottaa haravalla tai harjalla ennen puhaltimen käyttöä.
22. Kostuta hieman pintoja tai käytä tarvittaessa vesisumutinta ennen puhaltamista pölyisissä käyttöolosuhteissa.
23. Säädä puhaltimen suuttimen pituus niin, että ilmavirta voi toimia lähellä maanpintaa.
24. Sammuta puhallin välittömästi, jos se osuu vieraaseen esineeseen tai siinä alkaa esiintyä epätavallista melua tai tärinää. Irrota akkupaketti ja tarkasta puhallin vaurioiden varalta ennen sen uudelleen käynnistämistä ja käyttämistä. Jos puhallin on vaurioitunut, korjauta se valtuutetussa Makita-huoltoliikkeessä.
25. Älä työnnä sormia tai mitään esineitä imuauk- koon tai puhaltimen ulostuloon.
26. Estä tahaton käynnistyminen. Varmista, että kytkin on asetettu off-asentoon, ennen akku-paketin asentamista tai puhaltimen nosta-mista tai kantamista. Puhaltimen kantaminen sormi kytkimellä tai sen liittäminen virran-syöttöön kytkimen ollessa päällä kasvattaa tapaturmariskejä.
27. Älä koskaan puhalla vaarallisia esineitä, kuten nauloja, lasinsirpaleita tai teriä.
28. Älä käytä puhallinta tulenarkojen materiaalien lähellä.
29. Vältä puhaltimen pitkäaikaista käyttämistä alhaisissa lämpötiloissa.
30. Sammuta moottori ja irrota akkupaketti ennen laitteen kokoamista ja säätämistä.
31. Pue suojavarusteet päälle ennen moottorin käynnistämistä.
32. Tarkista ennen moottorin käynnistämistä, ettei laitteessa ole vaurioita tai irrallisia ruuveja/muttereita ja että laite on koottu oikein. Tarkista, että kaikki säätimet ja kytkimet toimivat kevyesti. Puhdista ja kuivaa kahvat.
33. Älä koskaan yritä käynnistää moottoria, jos kone on vaurioitunut tai puutteellisesti koottu.
34. Säädä olkahihna ja kahva käyttäjän koon mukaan.

35. Käytä olkahihnaa, kun käytät laitetta. Kannattele laitetta tukevasti oikealla puolellasi. ▶ Kuva2

36. Pidä etukahvasta vasemmalla kädellä ja takakahvasta oikealla kädellä, ei ole väliä oletko oikeakätinen tai vasenkätinen. Kiedo sormet ja peukalot kahvojen ympärille.

37. Älä koskaan yritä käyttää laitteita yhdellä kädellä. Hallinnan menetys voi aiheuttaa vakavia tai hengenvaarallisia vammoja. Voit vähentää vammojen riskiä pitämällä kädet ja jalat kaukana harjoista tai lakaisuteloista.
38. Jos laitteeseen kohdistuu voimakas isku tai se putoaa, tarkista laitteen kunto ennen työn jatkamista. Tarkista, ettei hallintalaitteissa tai turvallisuusvarusteissa ole vikoja. Jos on syytä epäillä työkalun vaurioituneen, pyydä valtuutettua huoltoliikettä tarkastamaan ja korjaamaan laite.
39. Noudata tehoyksikön käyttöohjeita sen asianmukaisesta käytöstä.
40. Tarkista laitteen käynnistys- ja hallintaohjeet tehoyksikön käyttöohjeista.
41. Älä koskaan seiso epävakaalla, voimakkaasti viettävällä tai liukkaalla alustalla, kun käytät työkalua. Jos työskentelet kylmissä oloissa, varo lunta ja jäätä ja varmista aina tukeva jalansija.
42. Älä käytä laitetta huonoissa sääoloissa, kun näkyvyys on heikko. Muuten seurauksena voi olla heikentyneestä näkyvyydestä johtuva kaatuminen tai virhekäyttö.

43. Älä käytä konetta, kun on salamaniskun vaara. Kuljetus

44. Pysäytä moottori kuljetuksen aikana. Muutoin vahingossa tapahtuva käynnistyminen voi aiheuttaa tapaturman.

Tärinä

1. Voimakas tärinä voi aiheuttaa heikosta verenkierrosta kärsiville henkilöille verisuoni- tai hermostovammoja. Tärinä voi aiheuttaa seuraavia oireita sormissa, käsissä tai ranteissa: tunnottomuutta, pistelevää kipua, pistoksia, ihonvärin tai ihon muutoksia. Jos tällaisia oireita ilmenee, hakeudu lääkärin hoitoon. Voit pienentää valkosormisuussyndrooman riskiä pitämällä kätesi lämpiminä käytön aikana ja huolehtimalla siitä, että laite ja sen lisävarusteet ovat kunnossa.

Kunnossapito ja säilytys

1. Varmista puhaltimen käyttöturvallisuus tarkastamalla, että kaikki mutterit, pultit ja ruuvit ovat kireällä.
2. Jos jokin osa on kulunut tai vaurioitunut, vaihda se Makitan varaosaan.
3. Säilytä puhallinta kuivassa paikassa lasten ulottumattomissa.
4. Kun pysäytät puhaltimen tarkastusta, huoltoa, varastointia tai lisävarusteen vaihtamista varten, kytke puhaltimen virta pois päältä, varmista, että kaikki liikkuvat osat pysähtyvät täysin, ja irrota sitten akkupaketti. Anna puhaltimen jäähtyä ennen sen käsittelemistä. Pidä puhaltimesta hyvää huolta ja pidä se puhtaana.
5. Anna puhaltimen jäähtyä aina ennen sen asettamista säilytykseen.

6. Älä altista puhallinta sateelle. Varastoi puhallin sisätiloihin.

7. Kun nostat puhallinta, nosta jaloillasi ja varo vahingoittamasta selkääsi.

8. Puhdista laite aina pölystä ja liasta. Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin muoviosat voivat halkeilla tai värit ja muoto voivat muuttua.
9. Älä yritä tehdä mitään huolto- ja korjaustöitä, joita ei ole kuvattu tässä kirjasessa tai teho-yksikön käyttöohjeessa. Pyydä valtuutettua huoltoliikettä tekemään tällaiset työt.
10. Noudata voitelu- ja lisävarusteiden vaihto-ohjeita.
11. Käytä aina pelkästään aitoja varaosia ja lisävarusteita. Muiden valmistajien varaosien tai lisävarusteiden käyttäminen voi aiheuttaa laitteiden hajoamisen, aineellisia vahinkoja tai vakavia vammoja.
12. Pyydä valtuutettua huoltoliikettä tarkistamaan ja huoltamaan laite säännöllisin välein.
13. Ennen kuin asetat laitteen säilytykseen, puhdista ja huolla se perusteellisesti. Irrota akkupaketti.
14. Älä tue laitetta esimerkiksi seinää vasten. Muutoin se voi kaatua ja aiheuttaa vammoja.

Akkukäyttöisen työkalun käyttö ja hoito

1. Lataa akkua vain valmistajan määrittämällä laturilla. Tietylle akkupaketille sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään muun- tyyppisen akkupaketin yhteydessä.
2. Käytä sähkötyökaluja vain määritysten mukaisten akkujen kanssa. Muuntyyppisten akkujen käyttäminen voi aiheuttaa loukkaantumis- tai tulipalovaaran.
3. Kun akku ei ole käytössä, säilytä se erillään metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista ja muista pienistä metalliesineistä, jotka voivat yhdistää akun navat. Akun napojen oikosulkeminen voi aiheuttaa palovamman tai tulipalon.
4. Akusta voi vuotaa nestettä, jos sitä käsitellään väärin. Vältä kosketusta. Jos nestettä pääsee iholle vahingossa, huuhtele iho vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Ulos purkautunut akkuneste voi ärsyttää ihoa tai aiheuttaa palovammoja.
5. Älä käytä viallista tai muunneltua akkua tai työkalua. Vialliset tai muunnellut akut voivat toimia odottamattomasti aiheuttamalla tulipalo-, räjähdys- tai tapaturmavaaran.
6. Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistus tulelle tai yli 130 °C lämpötiloille voi aiheuttaa räjähdyksen.
7. Noudata kaikkia latausohjeita, äläkä lataa akkua tai työkalua ohjeissa määritettyjen lämpötilarajojen ulkopuolella. Väärin tai ohjeissa määritettyjen lämpötilarajojen ulkopuolella suoritettu lataus voi aiheuttaa akkuvaurion ja kasvattaa tapaturmavaaraa.

Sähköturvallisuus ja akku

1. Älä hävitä akkuja polttamalla. Akkukenno voi räjähtää. Tarkista, onko paikallisissa määräyksissä erityisiä laitetta koskevia hävitysohjeita.

2. Älä avaa tai riko akkuja. Akusta mahdollisesti vuotava elektrolyytti on syövyttävää ja saattaa vaurioittaa ihoa tai silmiä. Se saattaa olla myrkyllistä nieltynä.

3. Älä lataa akkua sateessa tai kosteissa olosuhteissa.

4. Älä lataa akkua ulkona.
5. Älä käsittele laturia tai sen liitinosaa ja latausliittimiä märin käsin.

Huolto

1. Anna pätevän korjaajan huoltaa sähkötyökalusi käyttäen vain identtisiä varaosia. Näin varmistetaan, että sähkötyökalun turvallisuus säilyy.
2. Älä koskaan huolla viallisia akkuja. Akkujen huolto on suoritettava ainoastaan valmistajan tai valtuutetun huoltoliikkeen toimesta.

SÄILYTÄ NÄMÄ OHJEET.

⚠️VAROITUS: ÄLÄ anna työkalun helppokäyttöisyyden (toistuvan käytön aikaansaama) johtaa sinua väärään turvallisuuden tunteeseen niin, että laiminlyöt työkalun turvaohjeiden noudattamisen. VÄÄRINKÄYTTÖ tai tässä käyttöohjeessa ilmoitettujen turvamääräysten laiminlyönti voi aiheuttaa vakavia henkilövahinkoja.

OSIEN KUVAUS

▶ Kuva3: 1. Kansi 2. Putki 3. Päätysuutin

KOKOONPANO

⚠️VAROITUS: Sammuta moottori ja irrota akku-paketti ennen laitteen kokoamista ja säätämistä. Muuten tuulettimet saattavat liikkua ja aiheuttaa vammoja.
⚠️VAROITUS: Kun kokoat ja säädät laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.
⚠️VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.

Työkalun putken asentaminen

⚠HUOMIO: Tarkista aina asennuksen jälkeen, että lisälaiteputki on kiinni. Virheellinen asennus voi johtaa laitteen irtoamiseen tehoyksiköstä ja aiheuttaa henkilövahinkoja.

Työkalun putken kiinnittäminen voimanlähteeseen.

1. Irrota putken päässä oleva kansi.

▶ Kuva4: 1. Putki 2. Kansi

HUOMAUTUS: Älä hävitä kantta, koska niitä tarvitaan lisälaitteen varastoimiseen.

1. Käännä vipua laitetta kohti.
   ▶ Kuva5: 1. Vipu

2. Kohdista tappi nuolimerkkiin tehoyksikössä. Työnnä putkea, kunnes vapautuspainike ponnahtaa ylös.

Varmista, että asentoviiva on tehoyksikön nuolimerkin kärjen kohdalla ja että tehoyksikön nuolimerkki ja putken nuolimerkki ovat vastakkain.

▶ Kuva6: 1. Vapautuspainike 2. Tehoyksikön nuolimerkki 3. Tappi 4. Sijaintilinja 5. Putken nuolimerkki

1. Käännä vipua moottoriyksikköä kohti.

▶ Kuva7: 1. Vipu

Varmista, että vivun pinta on putken suuntainen.

HUOMAUTUS: Älä kiristä vipua, jos lisälaiteputki ei ole paikallaan. Vipu voi tällöin kiristää käyttöakselin suuaukkoa liikaa ja vahingoittaa sitä.

Poista putki kääntämällä vipua lisälaitetta kohti ja vedä putkea ulos painamalla samalla vapautuspainiketta.

▶ Kuva8: 1. Vapautuspainike 2. Vipu 3. Putki

Päätysuuttimen asennus

Kohdista puhallusputken uloke sovitinputken uraan ja liitä sitten sovitinputken pää puhallusputkeen ja käännä sovitinputkea sen lukitsemiseksi.

▶ Kuva9: 1. Kolmiomerkki 2. Sovitinputki 3. Puhallusputki

Irrota päätysuutin päinvastaisessa järjestyksessä kuin se asennettiin.

HUOMAA: Suuttimen pituutta voidaan muuttaa siirtämällä suutinta kuvan osoittamalla tavalla.

▶ Kuva10

Lattasuuttimen tai jatkosuuttimen asentaminen

Lisävaruste

1. Irrota päätysuutin lisälaitteesta.

2. Kiinnitä lattasuutin tai jatkosuutin lisälaitteeseen ja lukitse se paikalleen kiertämällä.

▶ Kuva11: 1. Lattasuutin 2. Jatkosuutin 3. Lisälaite

Räystässuutinsarjan asennus

Lisävaruste

1. Irrota päätysuutin, jatkosuutin tai lattasuutin lisälaitteesta.

2. Avaa pienen letkusiteen ruuvia ja vie letkuside lisälaitteen läpi.

▶ Kuva12: 1. Ruuvi 2. Letkuside (pieni) 3. Lisälaite

1. Kytke jatkoputki lisälaitteeseen.

Kohdista jatkoputken ura lisälaitteen ulokkeen kanssa ja liu'uta sitten jatkoputkea uraa pitkin niin, että kolmi- merkinnät tulevat vastakkain.

▶ Kuva13: 1. Jatkoputki 2. Lisälaite

1. Aseta letkuside uraan kuvan mukaisesti ja kiristä ruuvi.

▶ Kuva14: 1. Ruuvi 2. Letkuside

1. Mikäli työskentelykorkeus sitä edellyttää, kytke loput jatkoputket viimeksi kytkettyyn jatkoputkeen.

⚠HUOMIO: Kun käytät räystässuutinsarjaa monitoimimooottoriyksikön ja puhallinlisävarusteen kanssa, älä käytä kolmea tai useampaa jatkoputkea. Se voi aiheuttaa epätasapainoa ja johtaa henkilövahinkoon.

1. Käännä päätysuuttimen puhallinpää kuvan mukaisesti.

▶ Kuva15

1. Kytke päätysuutin jatkoputkeen. Kohdista kyt-kettäessä päätysuuttimessa ja jatkoputkessa olevat kolmiomerkinnät vastakkain ja työnnä päätysuutin sitten paikalleen niin, että se naksahtaa kiinni. Kierrä sitten päätysuutin työlle sopivaan asentoon.

▶ Kuva16: 1. Päätysuutin 2. Jatkoputki 3. Kolmiomerkintä

Kun irrotat päätysuutinta, kohdista päätysuuttimessa ja jatkoputkessa olevat kolmiomerkinnät vastakkain ja vedä sitten päätysuutin irti jatkoputkesta.

▶ Kuva17: 1. Päätysuutin 2. Jatkoputki 3. Kolmiomerkintä

TYÖSKENTELY

⚠ VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöoppaan varoituksia ja varotoimenpiteitä.

⚠️ VAROITUS: Säädä ripustimen asento ja olkahihna mukaviksi itsellesi ennen käyttöä.

Puhaltimen käyttö

⚠HUOMIO: Älä aseta konetta maahan, kun se on kytketty päälle. Hiekkaa tai pölyä voi päästä sisään imuaukon kautta, mikä voi aiheuttaa toimintahäiriön tai henkilövamman.

Pitele konetta tukevasti kahdessa kädessä ja suorita puhallus liikuttamalla sitä hitaasti ympäriinsä. Jos puhallat rakennuksen, suuren kiven tai ajoneuvon ympärillä, suuntaa suutin siivuun. Kun teet toimintoa nurkassa, aloita nurkasta ja jatka siten laajemmalle alueelle. Säädä puhallusnopeutta tehoyksikön liipaisinkytkimellä ympäristön tai käyttöolosuhteiden mukaan.

▶ Kuva18

Räystässuutinsarjan käyttö

HUOMIO: Kun käytät räystässuutinsarjaa, älä yritä pitää puhaltimesta kiinni vain yhdellä kädellä vaan käytä molempia käsiä.

▶ Kuva19

⚠HUOMIO: Älä käytä räystässuutinsarjaa sähkölinjojen lähellä.

▶ Kuva20

⚠HUOMIO: Älä käytä räystässuutinsarjaa tuulisella säällä.

▶ Kuva21

⚠HUOMIO: Kun käytät räystässuutinsarjaa, varmista, ettei muita ihmisiä tai eläimiä ole alle 15 m:n päässä puhaltimesta.

▶ Kuva22

Pidä puhallin suorassa puhaltimen kahvasta kiinni pitämällä. Sijoita puhaltimen puhallinpää räystääseen ja käynnistä sitten puhallin.

▶ Kuva23

UX01G-käyttäjät

HUOMAUTUS: Jos räystässuutinsarjaa käytet- täessä tehoyksikkönä on UX01G ja BL4080F asen- netaan UX01G-yksikköön,älä käytä tehoyksikön mukana toimitettua olkahihnaa vaan alla näkyvää suositeltavaa olkahihnaa. Tiedustele suositeltavaa olkahihnaa valtuutetuista Makita-huoltoliikkeistä.

Olkahihnan kiinnittäminen

⚠HUOMIO: Käytä aina tehoyksikköön kiinnitettyä olkahihnaa. Säädä ennen käyttöä olkahihna itsellesi sopivaan pituuteen, jotta et väsy työkalua käyttäessäsi.

⚠HUOMIO: Varmista ennen käyttöä, että olkahihna on kiinnitetty kunnolla tehoyksikön ripustimeen.

⚠HUOMIO: Varmista ennen käyttöä, että olkaimien solki on kiinnitetty pitävästi.

⚠HUOMIO: Käytä aina alla esitettyä olkahihnaa. Älä käytä muita olkahihnoja.

1. Aseta olkahihna päällesi ja kiinnitä solki.

▶ Kuva24: 1. Solki

HUOMAA: Kun irrotat olkaimet, avaa solki ja poista olkaimet.

1. Säädä olkahihna miellyttävään työskentelyasentoon.

▶ Kuva25

1. Kiinnitä olkahihnan koukku tehoyksikön ripustimeen.

▶ Kuva26: 1. Koukku 2. Ripustin

Olkaimissa on pikairrotustoiminto. Voit irrottaa olkaimet painamalla soljen reunoja.

▶ Kuva27: 1. Solki

KUNNOSSAPITO

⚠️VAROITUS: Sammuta moottori ja irrota akkupaketti ennen laitteiden tarkastamista ja huoltamista. Muuten tuulettimet saattavat liikkua ja aiheuttaa vakavia vammoja.

⚠️VAROITUS: Kun tarkastat tai huollat laitetta, laita se aina maahan. Laitteiden kokoaminen tai säätäminen pystyasennossa voi aiheuttaa vakavia vammoja.

⚠️VAROITUS: Noudata luvun "TURVAVAROITUKSET" ja teholähteen käyttöop- paan varoituksia ja varotoimenpiteitä.

HUOMAUTUS: Älä koskaan käytä bensiiniä, ohenteita, alkoholia tai tms. aineita. Muutoin pinta voi halkeilla tai sen värit ja muoto voivat muuttua. Muutoin laitteeseen voi tulla värjäytymiä, muodon vääristymiä tai halkeamia.

Tuotteen TURVALLISUUDEN ja LUOTETTAVUUDEN takaamiseksi korjaukset, muut huoltotyöt ja säädöt on teetettävä Makitan valtuutetussa huoltopisteessä Makitan varaosia käyttäen.

Koneen puhdistus

Puhdista kone pyyhkimällä pölyt kuivalla liinalla tai kostuta liina saippuaveteen ja rutista kuivaksi.

▶ Kuva28

Poista pöly tai lika lisälaitteen takana olevan imuaukon ympäristöstä.

▶ Kuva29: 1. Imuaukko

Yleinen tarkastus

Tarkista vaurioituneet osat. Pyydä tarvittaessa valtuutettua huoltoliikettä vaihtamaan ne.

Liikkuvien osien voitelu

HUOMAUTUS: Noudata mukana toimitettujen ohjeiden määrittelemiä aikavälejä ja voiteluaine-määriä. Muuten riittämätön voitelu voi vaurioittaa liikkuvia osia.

Käyttöakseli:

Lisää voitelurasvaa (Makita-rasva N No.2 tai vastaava) 30 käyttötunnin välein.

▶ Kuva30

HUOMAA: Voit hankkia aitoa Makita-rasvaa omalta Makita-jälleenmyyjältäsi.

Säilytys

Kun säilytät lisälaitetta erillään tehoyksiköstä, laita putken päähän suojus.

▶ Kuva31

Tarkastus- ja huoltovälit

Käyttötunnit Ennen käyttöä Päivittäin (10			tuntia)	30 tuntia
Koko yksikkö Tarkasta silmäma	äräisesti ovatko osat vaurioituneet	√	-	-
Käyttöakseli Rasva --				√
Teholähde Lisätietoja teholähteen käyttöoppaasta

VIANMÄÄRITYS

Tarkista kone ensin itse, ennen kuin viet sen korjattavaksi. Jos havaitset ongelman, johon ei löydy ratkaisua ohjeista, älä yritä purkaa konetta. Vie se sen sijaan valtuutettuun Makita-huoltoon. Käytä korjaamiseen aina alkuperäisiä Makita-varaosia.

Epänormaali tila Todennäköinen syy	(toimintahäiriö) Korjaus
Moottori ei käynnisty. - Lisätietoja teholähteen käyttöoppaasta.
Moottori sammuu pian.	-	Lisätietoja teholähteen käyttöoppaasta.
Moottorin nopeus ei kasva.	-	Lisätietoja teholähteen käyttöoppaasta.
Tuulettimet eivät käänny.⇒ Sammuta moottori välittömästi.	Tehoyksikön ja lisälaitteen putket eivät kytkeydy kiinni oikein.	Kytke putket oikealla tavalla ohjeiden mukaisesti.
	Epätavallinen käyttöjärjestelmä	Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tehoyksikkö tärisee epänormaalisti.⇒ Sammuta moottori välittömästi.	Epätavallinen käyttöjärjestelmä	Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.
Tuulettimien pyöriminen jatkuu, vaikka liipaisinkytkin vapautetaan.⇒ Sammuta moottori välittömästi.	Teholähde ei toimi kunnolla.	Pyydä valtuutettua huoltoliikettä suorittamaan korjaus.

LISÄVARUSTEET

⚠HUOMIO: Seuraavia lisävarusteita tai -laitteita suositellaan käytettäväksi tässä ohjeessa kuvatun Makita-koneen kanssa. Muiden lisävarusteiden tai -laitteiden käyttö voi aiheuttaa henkilövahinkoja. Käytä lisävarusteita ja -laitteita vain niiden käyttötarkoituksen mukaisesti.

Jos tarvitset apua tai yksityiskohtaisempia tietoja seu-raavista lisävarusteista, ota yhteys paikalliseen Makitan huoltoon.

• Jatkosuutin
  • Lattasuutin
  • Räystässuutinsarja
  • Aito Makitan akku ja laturi

HUOMAA: Jotkin luettelossa mainitut varusteet voivat sisältyä laitetoimitukseen vakiovarusteina. Ne voivat vaihdella maittain.

SPECIFIKĀCIJAS

Liikuvate osade määrimine
