GEBRUIKSAANWIJZING UB402MP MAKITA

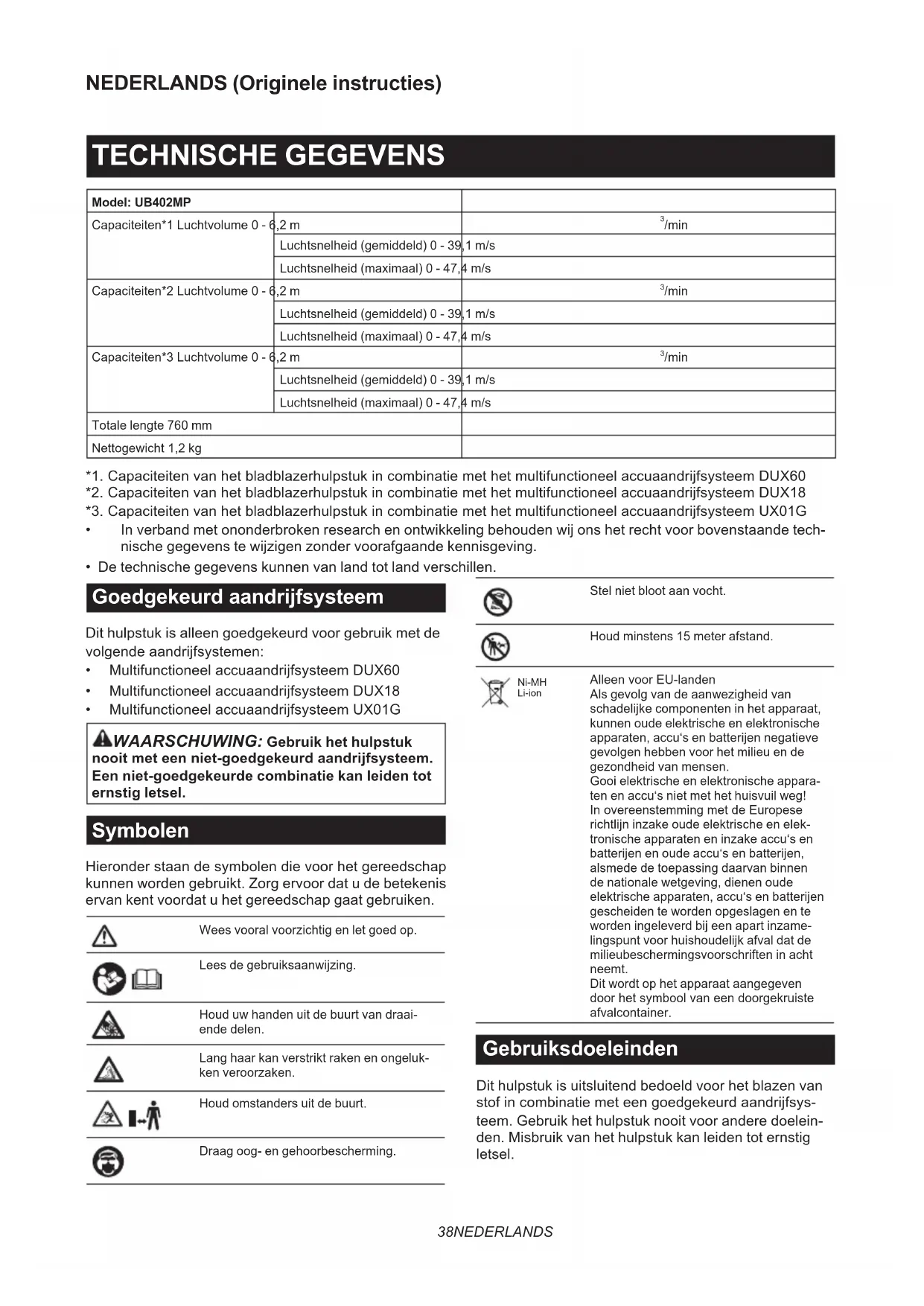

Bladblazerhulpstuk ORIGINELE GEBRUIKSAANWIJZING 38

/min Luchtsnelheid (gemiddeld) 0 - 39,1 m/s Luchtsnelheid (maximaal) 0 - 47,4 m/s Capaciteiten*2 Luchtvolume 0 - 6,2 m

/min Luchtsnelheid (gemiddeld) 0 - 39,1 m/s Luchtsnelheid (maximaal) 0 - 47,4 m/s Capaciteiten*3 Luchtvolume 0 - 6,2 m

/min Luchtsnelheid (gemiddeld) 0 - 39,1 m/s Luchtsnelheid (maximaal) 0 - 47,4 m/s Totale lengte 760 mm Nettogewicht 1,2 kg *1.CapaciteitenvanhetbladblazerhulpstukincombinatiemethetmultifunctioneelaccuaandrijfsysteemDUX60 *2.CapaciteitenvanhetbladblazerhulpstukincombinatiemethetmultifunctioneelaccuaandrijfsysteemDUX18 *3.CapaciteitenvanhetbladblazerhulpstukincombinatiemethetmultifunctioneelaccuaandrijfsysteemUX01G

• In verband met ononderbroken research en ontwikkeling behouden wij ons het recht voor bovenstaande tech- nische gegevens te wijzigen zonder voorafgaande kennisgeving.

• De technische gegevens kunnen van land tot land verschillen. Goedgekeurd aandrijfsysteem Dit hulpstuk is alleen goedgekeurd voor gebruik met de volgendeaandrijfsystemen:

• MultifunctioneelaccuaandrijfsysteemDUX60

• MultifunctioneelaccuaandrijfsysteemDUX18

• MultifunctioneelaccuaandrijfsysteemUX01G WAARSCHUWING: Gebruik het hulpstuk nooit met een niet-goedgekeurd aandrijfsysteem. Een niet-goedgekeurde combinatie kan leiden tot ernstig letsel. Symbolen Hieronderstaandesymbolendievoorhetgereedschap kunnen worden gebruikt. Zorg ervoor dat u de betekenis ervan kent voordat u het gereedschap gaat gebruiken. Wees vooral voorzichtig en let goed op. Lees de gebruiksaanwijzing. Houd uw handen uit de buurt van draai- ende delen. Lang haar kan verstrikt raken en ongeluk- ken veroorzaken. Houd omstanders uit de buurt. Draag oog- en gehoorbescherming. Stel niet bloot aan vocht. Houd minstens 15 meter afstand. Ni-MH Li-ion AlleenvoorEU-landen Als gevolg van de aanwezigheid van schadelijke componenten in het apparaat, kunnen oude elektrische en elektronische apparaten, accu‘s en batterijen negatieve gevolgen hebben voor het milieu en de gezondheid van mensen. Gooi elektrische en elektronische appara- ten en accu‘s niet met het huisvuil weg! InovereenstemmingmetdeEuropese richtlijn inzake oude elektrische en elek- tronische apparaten en inzake accu‘s en batterijen en oude accu‘s en batterijen, alsmede de toepassing daarvan binnen de nationale wetgeving, dienen oude elektrische apparaten, accu‘s en batterijen gescheiden te worden opgeslagen en te worden ingeleverd bij een apart inzame- lingspunt voor huishoudelijk afval dat de milieubeschermingsvoorschriften in acht neemt. Dit wordt op het apparaat aangegeven doorhetsymboolvaneendoorgekruiste afvalcontainer. Gebruiksdoeleinden Dit hulpstuk is uitsluitend bedoeld voor het blazen van stofincombinatiemeteengoedgekeurdaandrijfsys- teem. Gebruik het hulpstuk nooit voor andere doelein- den. Misbruik van het hulpstuk kan leiden tot ernstig letsel.39 NEDERLANDS EG-verklaring van conformiteit Alleen voor Europese landen Wij als de fabrikanten: Makita Europe N.V., Bedrijfsadres: Jan-Baptist Vinkstraat 2, 3070 Kortenberg, BELGIË. Stellen Hiroshi Tsujimura aan om het technische bestand samen te stellen en verklaren onder eigen verantwoordelijkheid dat het/de product(en); Aanduiding: Bladblazerhulpstuk. Aanduiding van type(n):UB402MP. Voldoet aan de relevante voorwaarden van 2006/42/ EG en tevens voldoet aan de relevante voorwaarden vandevolgendeEG/EU-richtlijnen:2000/14/EC en zijn gefabriceerd in overeenstemming met de volgende geharmoniseerde normen: EN 60335-1:2012+A11: 2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014. Plaats en datum van verklaring: Kortenberg, België.

Verantwoordelijke persoon: Hiroshi Tsujimura, direc- teur - Makita Europe N.V. VEILIGHEIDSWAAR- SCHUWINGEN Veiligheidswaarschuwingen voor een bladblazer WAARSCHUWING: Lees voor gebruik alle veiligheidswaarschuwingen, instructies, afbeeldingen en technische gegevens die bij dit apparaat werden geleverd, en tevens de gebruiks- aanwijzing van het aandrijfsysteem. Als niet alle onderstaande instructies worden opgevolgd, kan dat leiden tot een elektrische schok, brand en/of ernstig letsel van de gebruiker en/of omstanders. Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen. De termen “aangedreven borstel/aangedreven veger” en “appa- raat” in de waarschuwingen en voorzorgsmaatregelen verwijzen naardecombinatievanhethulpstukenhetaandrijfsysteem. Instructie

Lees de gebruiksaanwijzingen zorgvuldig. Zorg dat u vertrouwd bent met de bedieningsorganen en het juiste gebruik van de bladblazer.

2. Laat in geen geval kinderen, personen met een

verminderd lichamelijk, zintuiglijk of geestelijk vermogen, of gebrek aan kennis en ervaring, en personen die deze gebruiksaanwijzing niet gelezen hebben, de bladblazer gebruiken. De leeftijd van de gebruiker kan landelijk geregle- menteerd zijn.

3. Gebruik de bladblazer nooit in de buurt van

andere personen, met name kinderen, of huisdieren.

4. Denk eraan dat de gebruiker verantwoordelijk

is voor ongevallen en gevaren die personen of hun eigendommen kunnen overkomen. Voorbereidingen

1. Draag tijdens het gebruik van de bladblazer

altijd stevige schoenen en een lange broek.

2. Draag geen losse kleding of sieraden die in

de luchtinlaat gezogen kunnen worden. Houd lang haar uit de buurt van de luchtinlaten.

3. Draag tijdens het gebruik van elektrisch

gereedschap altijd een veiligheidsbril om uw ogen te beschermen tegen letsel. De bril moet voldoen aan ANSI Z87.1 in de Verenigde Staten, aan EN 166 in Europa, en aan AS/ NZS 1336 in Australië en Nieuw-Zeeland. In Australië en Nieuw-Zeeland is het wettelijk verplicht om tevens een spatscherm te dragen om uw gezicht te beschermen. Het is de verantwoordelijkheid van de werk- gever om ervoor te zorgen dat geschikte beschermingsmiddelen gebruikt worden door de gebruikers van het gereedschap en anderen in de onmiddellijke omgeving van de werkplek.

4. Om irritatie door stof te voorkomen, adviseren

wij u een gezichtsmasker te dragen.

5. Draag tijdens gebruik van het gereedschap

altijd slipvast veiligheidsschoeisel. Slipvaste, dichte veiligheidsschoenen of -laarzen verlagen de kans op letsel.

6. Draag gehoorbescherming, zoals oorkappen.

Blootstelling aan harde geluiden kan leiden tot gehoorbeschadiging. Gebruik

1. Zorg ervoor dat zich geen kinderen, omstan-

ders en huisdieren in het gebied bevinden. Houd kinderen, omstanders en huisdieren buiten een gebied met een straal van minimaal 15 meter. Buiten deze 15m-zone bestaat nog steeds het gevaar van letsel als gevolg van weggeworpen voorwerpen. Omstanders moet worden aangeraden oogbescherming te dra- gen. Als iemand u nadert, zet u het apparaat uit. ►Fig.140 NEDERLANDS

2. Schakel de bladblazer uit, verwijder de accu

en verzeker u ervan dat alle bewegende delen volledig tot stilstand zijn gekomen.

• iedere keer als u de bladblazer onbeheerd achterlaat;

• voordat u een verstopping opheft;

voordat u de bladblazer controleert, reinigt of er werkzaamheden aan gaat verrichten;

als de bladblazer abnormaal begint te trillen.

3. Gebruik de bladblazer alleen bij daglicht of

4. Reik niet te ver en zorg altijd voor een stevige

stand en goede lichaamsbalans.

5. Zorg altijd dat u stevig staat op hellingen.

6. Loop gewoon en ren niet.

Zorg ervoor dat alle koelluchtinlaten vrij zijn van afval.

Blaas nooit afval in de richting van omstanders.

9. Gebruik de bladblazer in een aanbevolen stand

en op een stevige ondergrond.

10. Gebruik de bladblazer niet op hoge plaatsen.

11. Richt het mondstuk nooit op iemand in de

buurt tijdens het gebruik van de bladblazer.

12. Blokkeer de aanzuigopening en/of uitblaas-

• Wees voorzichtig dat de aanzuigopening of uitblaasopening niet verstopt raken met stof of vuil tijdens gebruik op een sto󰀩ge plaats.

• Gebruik geen andere mondstukken dan die worden aanbevolen door Makita.

Gebruik de bladblazer niet om ballen, rub- berbootjes en dergelijke mee op te blazen.

13. Gebruik de bladblazer niet vlakbij een open-

14. Wij adviseren u de bladblazer alleen op rede-

lijke tijdstippen te gebruiken - niet vroeg in de ochtend of laat in de avond wanneer overlast voor anderen kan ontstaan.

15. Wij adviseren u vóór gebruik het afval los te

maken met een hark of bezem.

16. Onder sto󰀩ge omstandigheden kunt u de

omgeving voor het blazen licht besproeien, zo nodig met een waternevelsproeier.

17. Verstel de lengte van het blaasmondstuk zodat

de luchtstroom dichtbij de grond kan werken.

18. Als de bladblazer tegen een vreemd voorwerp

stoot of een vreemd geluid maakt of begint te trillen, schakelt u de bladblazer onmiddellijk uit. Verwijder de accu en inspecteer de blad- blazer op beschadigingen voordat u de blad- blazer weer start en gebruikt. Als de bladblazer beschadigd is, vraagt u uw erkende Makita- servicecentrum hem te repareren.

19. Steek geen vingers of andere voorwerpen in

de aanzuigopening of uitblaasopening.

20. Voorkom onbedoeld starten. Verzeker u ervan

dat de schakelaar in de uit-stand staat alvo- rens de accu aan te brengen of de bladblazer op te pakken of te dragen. Door de bladblazer te dragen met uw vinger op de schakelaar, of door de bladblazer op een voeding aan te sluiten terwijl de schakelaar aan staat, neemt de kans op ongevallen sterk toe.

21. Blaas nooit gevaarlijke materialen weg, zoals

spijkers, stukjes glas of mesjes.

22. Gebruik de bladblazer niet in de buurt van

ontvlambare materialen.

23. Vermijd langdurig gebruik van de bladblazer in

een zeer koude omgeving.

24. Alvorens het apparaat te monteren of af te stel-

len, zet u de motor uit en verwijdert u de accu.

25. Draag de persoonlijke-beschermingsmiddelen

voordat u de motor start.

26. Voordat u de motor start, inspecteert u het

apparaat op beschadigingen, losse schroeven/ moeren en verkeerde montage. Controleer of alle bedieningshendels en -schakelaars gemakkelijk kunnen worden bediend. Maak de handgrepen schoon en droog.

27. Probeer nooit de motor te starten als het appa-

raat beschadigd of niet volledig gemonteerd is.

28. Stel het schouderdraagstel en de handgreep af

op de lichaamsgrootte van de gebruiker.

29. Gebruik tijdens het werk het schouderdraag-

stel. Houd het apparaat stevig tegen uw rechterzij. ►Fig.2

30. Houd de voorhandgreep met uw linkerhand

vast, en houd de achterhandgreep met uw rechterhand vast, ongeacht of u links- of rechtshandig bent. Vouw uw vingers en dui- men om de handgrepen.

31. Probeer nooit het apparaat met één hand te

bedienen. Als u de controle over het apparaat verliest, kan dat leiden tot ernstig of fataal letsel. Om de kans op letsel te verkleinen, houdt u uw handen en voeten uit de buurt van de borstels of veegtrommels.

32. Nadat tegen het apparaat is gestoten of het

is gevallen, controleert u de staat van het apparaat voordat u de werkzaamheden hervat. Controleer de bedieningselementen en veilig- heidsvoorzieningen op een juiste werking. Als enige beschadiging zichtbaar is of u twijfelt, vraagt u ons erkende servicecentrum om inspectie en reparatie.

33. Raadpleeg de gebruiksaanwijzing van het

aandrijfsysteem voor het juiste gebruik van het aandrijfsysteem.

34. Raadpleeg de gebruiksaanwijzing van het aan-

drijfsysteem voor informatie over het starten en bedienen van het apparaat.

35. Tijdens gebruik mag u nooit op een instabiele

of gladde ondergrond of op een steile helling staan. Let in de winter op ijs en sneeuw, en zorg er altijd voor dat u stevig staat.

36. Gebruik het gereedschap niet bij slecht weer

waarin het zicht beperkt is. Als u zich hier niet aan houdt, kan dat een val of verkeerde bediening veroorzaken als gevolg van het slechte zicht.

37. Gebruik het gereedschap niet wanneer de kans

op bliksem bestaat. Vervoeren

1. Zet de motor uit tijdens het vervoeren. Anders

kan door onbedoeld starten kan letsel ontstaan.41 NEDERLANDS Trillingen

1. Blootstelling aan buitensporige trillingen

beschadigt de bloedvaten of het zenuwstelsel van de gebruiker en veroorzaakt de volgende symptomen in de vingers, handen of polsen: ‘slapen’ (gevoelloosheid), tintelen, pijn, ste- kend gevoel, veranderen van huidskleur of van de huid. Als een van deze symptomen zich voordoet, raadpleegt u uw dokter. Om de kans op deze ‘witte-vingerziekte’ te verkleinen, houdt u uw handen warm tijdens gebruik en onderhoudt u het apparaat en de accessoires goed. Onderhoud en opbergen

Zorg ervoor dat alle moeren, bouten en schroeven stevig vastgedraaid zijn om er zeker van te zijn dat de bladblazer altijd veilig kan worden gebruikt.

2. Als de onderdelen versleten of beschadigd

zijn, vervangt u deze door onderdelen geleverd door Makita.

3. Berg de bladblazer op een droge plaats op

buiten bereik van kinderen.

4. Wanneer u de bladblazer stopt voor inspectie,

onderhoud, opslag of het verwisselen van accessoires, schakelt u de bladblazer uit en verzekert u zich er eerst van dat alle bewe- gende delen volledig tot stilstand zijn geko- men en verwijdert u daarna de accu. Laat de bladblazer afkoelen voordat u enige werkzaam- heden aan de bladblazer uitvoert. Onderhoud de bladblazer zorgvuldig en houd hem schoon.

5. Laat de bladblazer altijd eerst afkoelen voordat

6. Stel de bladblazer niet bloot aan regen. Bewaar

de bladblazer binnenshuis.

7. Wanneer u de bladblazer optilt, moet u uw

knieën buigen en bent u voorzichtig uw rug niet te bezeren.

8. Verwijder altijd stof en vuil vanaf het gereed-

schap. Gebruik voor dit doel nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan lei- den tot verkleuren, vervormen of barsten van de kunststofdelen.

Probeer geen onderhoud of reparatie uit te voeren die niet in deze gebruiksaanwijzing of de gebruiksaanwijzing van het aandrijfsysteem wordt beschreven. Vraag ons erkend servicecen

trum om dergelijke werkzaamheden uit te voeren.

10. Volg de instructies voor het smeren en het

vervangen van accessoires.

Gebruik altijd uitsluitend originele vervangings- onderdelen en accessoires. Als u onderdelen of accessoire van derden gebruikt, kan het gereed- schap defect raken, eigendommen worden bescha- digd en/of ernstig letsel worden veroorzaakt.

12. Verzoek regelmatig ons erkend service-

centrum om het apparaat te inspecteren en onderhouden.

13. Alvorens het apparaat op te bergen, voert u

alle schoonmaak- en onderhoudswerkzaamhe- den uit. Verwijder de accu.

14. Laat het gereedschap nooit ergens tegenaan

leunen, zoals tegen een muur. Als u dit doet, kan het plotseling vallen en letsel veroorzaken. Gebruik en verzorging van gereedschap dat op een accu werkt

Laad alleen op met de acculader aanbevolen door de fabrikant.Eenacculaderdiegeschiktis vooreenbepaaldtypeaccu,kanbrandgevaarople- verenindiengebruiktmeteenandertypeaccu.

2. Gebruik elektrisch gereedschap uitsluitend

met de daarvoor bestemde accu. Gebruik van andere accu’s kan gevaar voor letsel of brandge- vaar opleveren.

3. Als de accu niet wordt gebruikt, houdt u deze

uit de buurt van metalen voorwerpen, zoals paperclips, muntgeld, sleutels, spijkers, schroeven en andere kleine metalen voorwer- pen die een kortsluiting kunnen veroorzaken tussen de accupolen. Kortsluiting tussen de accupolen kan leiden tot brandwonden of brand.

4. Onder zware gebruiksomstandigheden kan

vloeistof uit de accu komen. Voorkom aanra- king! Als u er per ongeluk mee in aanraking komt, spoelt u het er met water af. Als de vloei- stof in uw ogen komt, raadpleegt u tevens een arts. Vloeistof uit de accu kan irritatie en brand- wonden veroorzaken.

Gebruik geen accu of gereedschap dat bescha- digd of gewijzigd is. Beschadigde of gewijzigde accu’s kunnen onvoorspelbaar gedrag vertonen dat kan leiden tot brand, explosie of gevaar van letsel.

6. Stel een accu of gereedschap niet bloot

aan vuur of buitensporige temperaturen. Blootstelling aan vuur of temperaturen hoger dan 130 °C kunnen een explosie veroorzaken.

7. Volg alle oplaadinstructies en laad de accu

of het gereedschap niet op buiten het tem- peratuurbereik opgegeven in de instructies. Verkeerd opladen of bij een temperatuur buiten het opgegeven bereik kan de accu beschadigen en de kans op brand vergroten. Elektrische veiligheid en accu

1. Werp de accu(’s) niet in een vuur. De accu kan

exploderen. Raadpleeg de lokale regelgeving voor mogelijke speciale verwerkingsvereisten.

2. Open of vervorm de accu(’s) niet.Hetelektrolyt

is agressief en kan letsel toebrengen aan de ogen en huid. Het kan giftig zijn bij inslikken.

3. Laad de accu niet op in de regen of op een

4. Laad de accu niet buitenshuis op.

5. Raak de lader, inclusief de stekker en de con-

tacten van de lader, niet met natte handen aan. Reparatie

1. Laat uw elektrisch gereedschap repareren

door een vakbekwame reparateur die gebruik maakt van uitsluitend identieke vervangings- onderdelen. Zo bent u ervan verzekerd dat de veiligheid van het elektrisch gereedschap behou- den blijft.

2. Repareer nooit een beschadigde accu. Het

repareren van een accu mag uitsluitend wor- den uitgevoerd door de fabrikant of een erkend servicecentrum. BEWAAR DEZE VOORSCHRIFTEN.42 NEDERLANDS WAARSCHUWING: Laat u NIET misleiden door een vals gevoel van comfort en bekendheid met het gereedschap (na veelvuldig gebruik) en neem alle veiligheidsvoorschriften van het betref- fende gereedschap altijd strikt in acht. VERKEERD GEBRUIK of het niet naleven van de veiligheidsvoorschriften in deze gebruiksaanwij- zing kan leiden tot ernstige verwondingen.

ONDERDELEN ►Fig.3: 1. Dop 2. Pijp 3.Eindmondstuk MONTAGE WAARSCHUWING: Alvorens het apparaat te monteren of af te stellen, zet u de motor uit en verwijdert u de accu. Als u dat niet doet, kun- nen de ventilatoren draaien en persoonlijk letsel veroorzaken. WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het afstelt of onder- delen aanbrengt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt. WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofd- stuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De hulpstukpijp bevestigen LET OP: Controleer na het aanbrengen altijd of de hulpstukpijp stevig is bevestigd. Door onjuist aanbrengenkanhethulpstukvanhetaandrijfsysteem af vallen en persoonlijk letsel veroorzaken. Bevestigdepijpvanhethulpstukaanhetaandrijfsysteem.

1. Verwijder de dop vanaf het uiteinde van de pijp.

►Fig.4: 1. Pijp 2. Dop KENNISGEVING: Gooi de dop niet weg omdat deze weer nodig is voor het opbergen van het hulpstuk.

2. Kantel de hendel naar het hulpstuk.

Lijndepenuitmetdepijlmarkeringophetaandrijfsys- teem. Steek de pijp erin tot de ontgrendelknop omhoog springt. Verzeker u ervan dat de positielijn tegen de punt van de pijlmarkering ophetaandrijfsysteemkomt,endatdepijlmarkeringophetaan- drijfsysteemendepijlmarkeringopdepijptegenoverelkaarliggen. ►Fig.6: 1. Ontgrendelknop 2. Pijlmarkering op hetaandrijfsysteem3. Pen 4. Positielijn

5. Pijlmarkering op de pijp

4. Kanteldehendelnaarhetaandrijfsysteem.

►Fig.7: 1. Hendel Zorg ervoor dat het bovenvlak van de hendel parallel ligt aan de pijp. KENNISGEVING: Zet de hendel niet vast zonder dat de hulpstukpijp erin is gestoken. Als u dit doet, kan de hendel de ingang voor de aandrijfschacht te ver dichtknijpen en beschadigen. Om de pijp te verwijderen, kantelt u de hendel naar het hulpstuk en trekt u de pijp eruit terwijl u de ontgrendel- knop ingedrukt houdt. ►Fig.8: 1. Ontgrendelknop 2. Hendel 3. Pijp Het eindmondstuk aanbrengen Lijn het uitsteeksel op de blaaspijp uit met de groef in het eindmondstuk, steek daarna het eindmondstuk op de blaaspijp en verdraai tenslotte het eindmondstuk om hem op zijn plaats te vergrendelen. ►Fig.9: 1. Driehoek-markering 2.Eindmondstuk

Om het eindmondstuk te verwijderen, volgt u de proce- dure voor het aanbrengen in de omgekeerde volgorde. OPMERKING: De lengte van het mondstuk kan worden veranderd door het mondstuk te verschuiven zoals aangegeven in de afbeelding. ►Fig.10 Het platte mondstuk of de verlengpijp aanbrengen Optioneel accessoire

1. Verwijder het eindmondstuk vanaf het hulpstuk.

2. Bevestig het platte mondstuk of de verlengpijp op

het hulpstuk en verdraai hem daarna om hem op zijn plaats te vergrendelen. ►Fig.11: 1. Platte mondstuk 2. Verlengpijp

1. Verwijder het eindmondstuk, de verlengpijp of het

platte mondstuk vanaf het hulpstuk.

2. Draai de schroef van de kleine slangklem los en

plaats de slangklem om het hulpstuk. ►Fig.12: 1. Schroef 2. Slangklem (klein) 3. Hulpstuk

3. Breng de verlengpijp aan op het hulpstuk.

Lijn de groef op de verlengpijp uit met het uitsteeksel op het hulpstuk en schuif daarna de verlengpijp langs zijn groef zodat de driehoekmarkeringen tegenover elkaar staan. ►Fig.13: 1. Verlengpijp 2. Hulpstuk

4. Plaats de slangklem in de groef, zoals afgebeeld,

en draai de schroef aan. ►Fig.14: 1. Schroef 2. Slangklem43 NEDERLANDS

5. Afhankelijk van de werkhoogte, brengt u de rest

van de verlengpijpen aan op de verlengpijp die al is aangebracht. LET OP: Bij gebruik van de dakgootset in combinatie met een multifunctioneel aandrijfsys- teem en bladblazerhulpstuk mag u niet drie of meer verlengpijpen gebruiken. Dit kan tot onbalans leiden, waardoor letsel kan ontstaan.

6. Draai het uiteinde van het eindmondstuk zoals

aangegeven in de afbeelding. ►Fig.15

7. Sluit het eindmondstuk aan op de verlengpijp.

Bij het aanbrengen lijnt u de driehoekmarkering op het eindmondstuk uit met dat op de verlengpijp, en duwt u vervolgens het eindmondstuk erop tot het wordt ver- grendeld. Verdraai daarna het eindmondstuk naar de gewenste stand voor uw werkzaamheden. ►Fig.16: 1.Eindmondstuk2. Verlengpijp

3. Driehoekmarkering

Bij het verwijderen van het eindmondstuk, lijnt u de driehoekmarkeringen op het eindmondstuk en de ver- lengpijp met elkaar uit, en trekt u vervolgens het eind- mondstuk van de verlengpijp af. ►Fig.17: 1.Eindmondstuk2. Verlengpijp

3. Driehoekmarkering

BEDIENING WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofd- stuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. WAARSCHUWING: Stel voor gebruik de positie van het bevestigingsoog en het schouder- draagstel af op comfortabel gebruik. De bladblazer bedienen LET OP: Plaats het gereedschap niet op de grond terwijl het is ingeschakeld. Zand of stof kan in de aanzuigopening binnendringen en een storing of persoonlijk letsel veroorzaken. Houd het gereedschap stevig met beide handen vast en blaas door het langzaam heen en weer te bewegen. Wanneer u in de buurt van een gebouw, grote steen of voertuig blaast, richt u het mondstuk de andere kant op. Wanneer u een hoek wilt schoon blazen, begint u bin- nenin de hoek en blaast u naar buiten toe. Stel de luchtsnelheid in met behulp van de trekkerscha- kelaarvanhetaandrijfsysteem,overeenkomstigde omgeving of omstandigheden van uw gebruik. ►Fig.18 De dakgootset gebruiken LET OP: Houd bij het gebruik van de dakgoot- set, de bladblazer niet met één hand vast, maar met beide handen. ►Fig.19 LET OP: Gebruik de dakgootset niet in de buurt van elektriciteitsleidingen. ►Fig.20 LET OP: Gebruik de dakgootset niet op een winderige dag. ►Fig.21 LET OP: Houd bij het gebruik van de dakgoot- set, ander personen of dieren meer dan 15 meter uit de buurt van de bladblazer. ►Fig.22 Houd de bladblazer rechtop door de bladblazer aan de handgreep vast te houden. Plaats de uitblaasopening tegen de dakgoot en schakel daarna de bladblazer in. ►Fig.23 Voor gebruikers van de UX01G KENNISGEVING: Als u de dakgootset gebruikt met de het aandrijfsysteem UX01G en BL4080F aanbrengt op de UX01G, mag u het schouder- draagstel dat is inbegrepen in de doos van het aandrijfsysteem niet gebruiken, maar gebruikt u het schouderdraagstel dat hieronder wordt aan- gegeven. Vraag een erkend Makita-servicecentrum naar de aanbevolen schouderdraagstel. Het schouderdraagstel bevestigen LET OP: Gebruik altijd het schouderdraagstel bevestigd aan het aandrijfsysteem. Stel voor gebruik het schouderdraagstel af op de lichaams- grootte van de gebruiker om vermoeidheid te voorkomen. LET OP: Verzeker u er voor gebruik van dat het schouderdraagstel goed is bevestigd aan het bevestigingsoog van het aandrijfsysteem. LET OP: Verzeker u er vóór het gebruik van dat de gesp van het schouderdraagstel stevig is vergrendeld. LET OP: Gebruik altijd het schouderdraagstel dat hieronder wordt aangegeven. Gebruik geen ander schouderdraagstel.

1. Trek het schouderdraagstel aan en maak de gesp

vast. ►Fig.24: 1. Gesp OPMERKING: Als u het schouderdraagstel af wilt doen, ontgrendelt u de gesp en verwijdert u het schouderdraagstel.44 NEDERLANDS

2. Stel het schouderdraagstel af op een comforta-

bele werkhouding. ►Fig.25

3. Maak de haak van het schouderdraagstel vast aan

hetbevestigingsoogvanhetaandrijfsysteem. ►Fig.26: 1. Haak 2. Bevestigingsoog Het schouderdraagstel is voorzien van een snelontgren- delingsmethode. Knijp eenvoudigweg de zijkant van de gesp in om het schouderdraagstel los te maken. ►Fig.27: 1. Gesp ONDERHOUD WAARSCHUWING: Alvorens het gereed- schap te inspecteren of te onderhouden, zet u de motor uit en verwijdert u de accu. Als u dat niet doet, kunnen de ventilatoren draaien en ernstig letsel veroorzaken. WAARSCHUWING: Leg het gereedschap altijd op de grond wanneer u het inspecteert of onderhoudt. Als u onderdelen aanbrengt of het gereedschap afstelt terwijl het rechtop staat, kan ernstig letsel worden veroorzaakt. WAARSCHUWING: Volg de waarschu- wingen en voorzorgsmaatregelen in het hoofd- stuk “VEILIGHEIDSWAARSCHUWINGEN” op en raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. KENNISGEVING: Gebruik nooit benzine, was- benzine, thinner, alcohol en dergelijke. Hierdoor kunnen verkleuring, vervormingen en barsten worden veroorzaakt. OmdeVEILIGHEIDenBETROUWBAARHEIDvan het gereedschap te handhaven, dienen alle reparaties, onderhoud of afstellingen te worden uitgevoerd bij een erkend Makita-servicecentrum of de Makita-fabriek, en altijd met gebruik van Makita-vervangingsonderdelen. Het gereedschap reinigen Reinig het gereedschap door het stof eraf te vegen met een droge doek of een doek gedoopt in zeepwater en uitgewrongen. ►Fig.28 Verwijder stof en vuil vanuit de aanzuigopening aan de achterkant van het hulpstuk. ►Fig.29: 1. Aanzuigopening Algehele inspectie Controleer op beschadigde onderdelen. Vraag ons erkende servicecentrum om deze zo nodig te vervangen. Bewegende delen smeren KENNISGEVING: Houd u aan de frequentie en de opgegeven hoeveelheid vet. Als u dat niet doet, kunnen door onvoldoende smering de bewegende delen worden beschadigd. Aandrijfas: Vul smeervet (Makita-smeervet N No.2 of gelijkwaardig) bij elke 30 bedrijfsuren. ►Fig.30 OPMERKING: Origineel Makita-smeervet kan wor- den aangeschaft bij uw plaatselijke Makita-dealer. Opslag Alshethulpstuklosvanhetaandrijfsysteemwordt opgeborgen, brengt u de dop aan op het uiteinde van de pijp. ►Fig.31 Interval voor inspectie en onderhoud Bedrijfsuren Vóór gebruik Dagelijks (10 uur) 30 uur Hele apparaat Visueel inspecteren op beschadigde onderdelen

Aandrijfas Smeervet aanbrengen - - Aandrijfsysteem Raadpleegdegebruiksaanwijzingvanhetaandrijfsysteem.45 NEDERLANDS PROBLEMEN OPLOSSEN Alvorens u verzoekt om reparatie, kunt u zelf als volgt het probleem opsporen en oplossen. Als u een probleem ondervindt dat niet in deze gebruiksaanwijzing wordt beschreven, mag u niet proberen het apparaat uit elkaar te halen. Laat reparaties over aan een erkend Makita-servicecentrum, uitsluitend met gebruik van originele Makita-vervangingsonderdelen. Probleemomschrijving Waarschijnlijke oorzaak (storing) Oplossing De motor start niet. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De motor stopt spoedig. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. Het motortoerental neemt niet toe. - Raadpleeg de gebruiksaanwijzing van het aandrijfsysteem. De ventilatoren draaien niet. Zet de motor onmiddellijk uit. Depijpenvanhetaandrijfsysteemen het hulpstuk zijn niet goed met elkaar verbonden. Verbind de pijpen op de juiste manier met elkaar. Probleemmethetaandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie. Hetaandrijfsysteemtriltabnormaal. Zet de motor onmiddellijk uit. Probleemmethetaandrijfsysteem Neem contact op met een erkend servicecentrum voor reparatie. De ventilatoren blijven draaien, zelfs als de trekkerschakelaar is losgelaten. Zet de motor onmiddellijk uit. Hetaandrijfsysteemwerktnietgoed. Neem contact op met een erkend servicecentrum voor reparatie. OPTIONELE ACCESSOIRES LET OP: Deze accessoires of hulpstukken worden aanbevolen voor gebruik met het Makita- apparaat dat in deze gebruiksaanwijzing wordt beschreven. Het gebruik van andere accessoires of hulpstukken kan gevaar voor persoonlijke verwonding opleveren. Gebruik accessoires of hulpstukken uit- sluitend voor de aangegeven doeleinden. Wenst u meer bijzonderheden over deze acces- soires, neem dan contact op met het plaatselijke Makita-servicecentrum.

• Originele Makita accu’s en acculaders OPMERKING: Sommige items op de lijst kunnen zijn inbegrepen in de doos van het product als stan- daard toebehoren. Deze kunnen van land tot land verschillen.46 ESPAÑOL ESPAÑOL (Instrucciones originales) ESPECIFICACIONES Modelo: UB402MP Capacidades *1 Volumen de aire 0 - 6,2 m
