UB402MP - 송풍기 액세서리 MAKITA - 무료 사용 설명서

제품 유형	송풍기 액세서리
브랜드	Makita
모델	UB402MP
전체 길이	760 mm
순 중량	1.2 kg
풍량	0 – 6.2 m³/min
풍속(평균)	0 – 39.1 m/s
풍속(최대)	0 – 47.4 m/s
호환 가능한 모터 유닛	DUX60, DUX18, UX01G(무선 다기능 모터)
전원	모터 유닛을 통해(마키타 Li-ion 배터리)
사용 목적	먼지 및 파편 송풍
엔드 노즐	포함, 길이 조절 가능
옵션 액세서리	노즐 연장, 평면 노즐, 거터 노즐 키트
고정 방식	모터 유닛의 클램프 레버로 고정
운반용 어깨끈	제공된 어깨끈 사용(BL4080F 장착 UX01G 제외)
유지보수	젖은 천으로 청소, 30시간마다 모터 축 윤활
안전	보안경, 청력 보호구, 밀착된 복장, 안전 거리 15m
규격	CE, EN 60335-1, EN 50636-2-100
보증	모터 유닛 설명서 참조

자주 묻는 질문 - UB402MP MAKITA

UB402MP 액세서리는 어떤 모터 유닛과 함께 사용할 수 있나요?

이 액세서리는 마키타의 무선 다기능 모터 DUX60, DUX18, UX01G에 승인되었습니다. 승인되지 않은 유닛과 함께 절대 사용하지 마십시오.

액세서리 호스를 모터 도구에 어떻게 고정하나요?

캡을 제거하고, 레버를 액세서리 쪽으로 돌린 후, 핀을 화살표 표시에 맞추고, 호스를 분리 버튼이 나올 때까지 삽입한 다음 레버를 모터 도구 쪽으로 돌리십시오. 레버 표면이 호스와 평행한지 확인하십시오.

엔드 노즐을 어떻게 설치하나요?

송풍기 튜브의 돌출 부분을 엔드 노즐의 홈에 맞춘 후 고정하고 잠길 때까지 돌리십시오. 분리하려면 역순으로 진행하십시오.

UB402MP에 사용할 수 있는 옵션 액세서리는 무엇인가요?

노즐 연장, 평면 노즐, 거터 노즐 키트(별매)를 사용할 수 있습니다. 설치 방법은 설명서를 참조하십시오.

액세서리를 어떻게 청소하고 유지관리하나요?

마른 천이나 비눗물에 적셔 잘 짠 천으로 닦으십시오. 강한 세제는 사용하지 마십시오. 30시간 작동마다 모터 축에 마키타 N°2 그리스를 윤활하십시오.

어떤 안전 예방 조치를 취해야 하나요?

보안경과 청력 보호구를 착용하십시오. 사람과 동물을 15m 이상 떨어지게 하십시오. 헐렁한 옷을 입지 마십시오. 유지보수 전에 도구를 끄고 배터리를 제거하십시오.

바람이 부는 날씨에 거터 노즐 키트를 사용할 수 있나요?

아니요, 바람이 부는 날씨나 전선 근처에서는 거터 노즐 키트를 사용하지 마십시오. 송풍기를 두 손으로 잡고 사람을 15m 이상 떨어지게 하십시오.

모터가 시동되지 않거나 팬이 회전하지 않으면 어떻게 해야 하나요?

먼저 모터 유닛 설명서를 확인하십시오. 팬이 회전하지 않으면 즉시 모터를 정지하고 도구와 액세서리의 연결을 점검하십시오. 문제가 지속되면 마키타 공인 서비스 센터에 문의하십시오.

사용하지 않을 때 액세서리를 어떻게 보관하나요?

건조한 곳에 보관하고 어린이의 손이 닿지 않게 하십시오. 모터 도구에서 분리한 경우 호스 끝에 캡을 씌워 보호하십시오.

송풍기 헤드의 최대 풍속은 얼마인가요?

사용하는 모터 유닛에 따라 최대 풍속이 47.4 m/s(평균 39.1 m/s)에 도달할 수 있습니다. 풍량은 0 – 6.2 m³/min입니다.

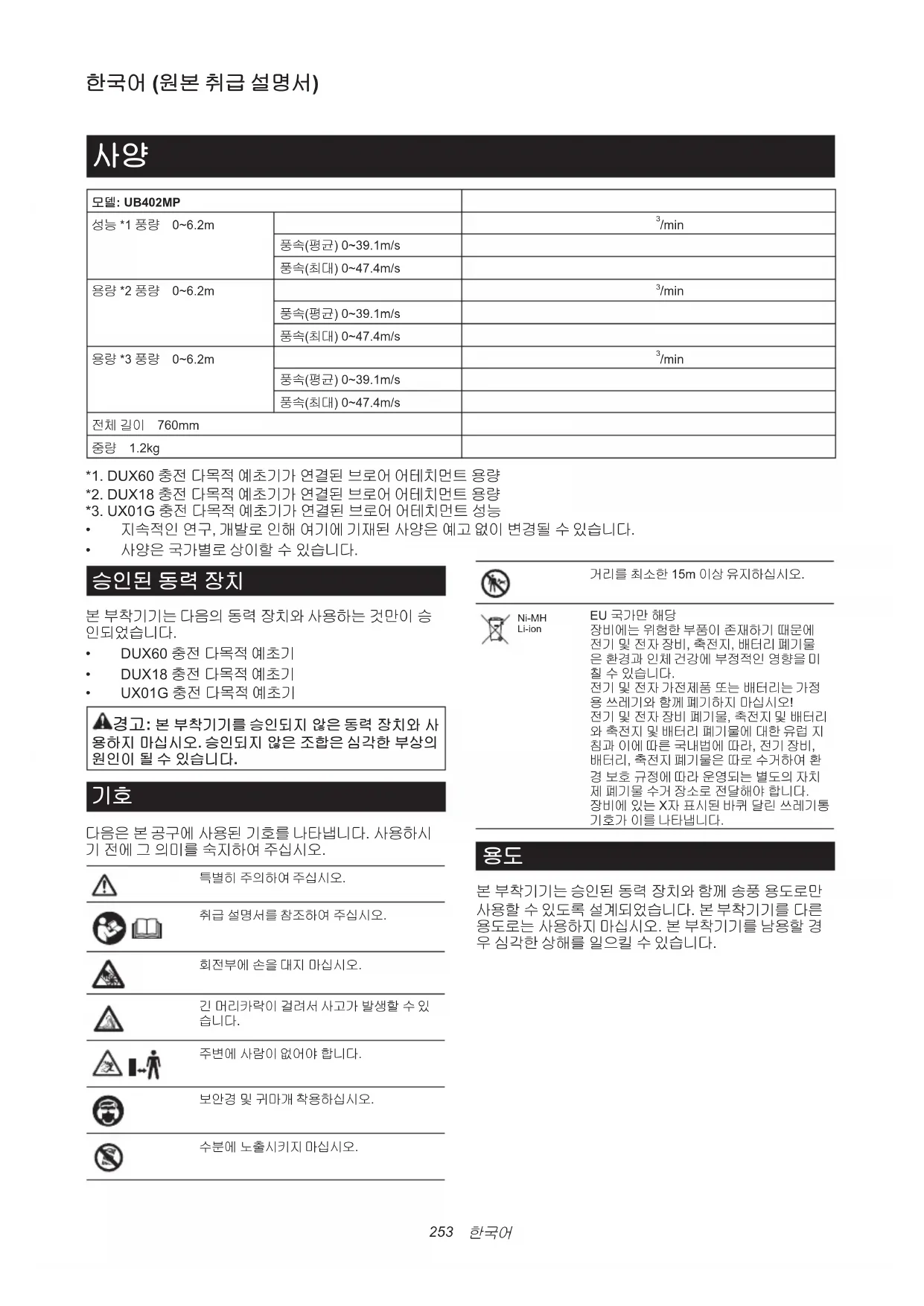

사용 설명서 UB402MP MAKITA

모델: UB402MP
성능 *1 풍량 0~6.2m		^3 /min
	풍속(평균) 0~39.1m/s
	풍속(최대) 0~47.4m/s
용량 *2 풍량 0~6.2m		^3 /min
	풍속(평균) 0~39.1m/s
	풍속(최대) 0~47.4m/s
용량 *3 풍량 0~6.2m		^3 /min
	풍속(평균) 0~39.1m/s
	풍속(최대) 0~47.4m/s
전체 길이 760mm
중량 1.2kg

*1. DUX60 충전 다목적 예초기가 연결된 브로어 어테치먼트 용량
*2.DUX18 총전 다목적 예초기가 연결된 브로어 어데치먼트 용량
*3. UX01G 충전 다목적 예초기가 연결된 브로어 어데치먼트 성능
-지속적인 연구,개발로 인해 여기에 기재된 사양은 예고 없이 변경될 수 있습니다.
•사양은 국가별로 상이할 수 있습니다.

승인된 동력 장치

본 부착기기는 다음의 동력 장치와 사용하는 것만이 승인되었습니다.

• DUX60 충전 다목적 예초기
• DUX18 충전 다목적 예초기
- UX01G 충전 다목적 예초기

▲경고: 본 부착기기를 승인되지 않은 동력 장치와 사용하지 마십시오. 승인되지 않은 조합은 심각한 부상의 원인이 될 수 있습니다.

기호

다음은 본 공구에 사용된 기호를 나타냅니다. 사용하시기 전에 그 의미를 속지하여 주십시오.

특별히 주의하여 주십시오.

취급 설명서를 참조하여 주십시오.

회전부에 손을 대지 마십시오.

긴 머리카락이 걸려서 사고가 발생할 수 있습니다.

주변에 사람이 없어야 합니다.

보안경 및 귀마개 착용하십시오.

수분에 노출시키지 마십시오.

거리를 최소한 15m 이상 유지하십시오.

Ni-MH Li-ion

EU 국가만 해당

장비에는 위험한 부품이 존재하기 때문에 전기 및 전자 장비, 촉전지, 배터리 폐기물은 환경과 인체 건강에 부정적인 영향을 미칠 수 있습니다.

전기 및 전자가전제품 또는 배터리는 가정 용 쓰레기와 함께 폐기하지 마십시오! 전기 및 전자 장비 폐기물, 축전지 및 배터리 와 축전지 및 배터리 폐기물에 대한 유럽 지 침과 이에 따른 국내법에 따라, 전기 장비, 배터리, 축전지 폐기물은 따로 수거하여 환 경 보호 규정에 따라 운영되는 별도의 자치 제 폐기물 수거 장소로 전달해야 합니다. 장비에 있는 X자 표시된 바퀴 달린 쓰레기통 기호가 이를 나타냅니다.

용도

본 부착기기는 승인된 동력 장치와 함께 송풍 용도로만 사용할 수 있도록 설계되었습니다. 본 부착기기를 다른 용도로는 사용하지 마십시오. 본 부착기기를 남용할 경우 심각한 상해를 일으킬 수 있습니다.

EC 적합성 선언

유럽 국가만 해당

제조업체: Makita Europe N.V., 사업장 주소: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIUM. Hiroshi Tsujimura에 기술 파일을 편집할 수 있는 권한을 부여했으며, 당사의 단독 책임에 따라 본 제품이 관련 지침을 준수함을 선언합니다. 명칭: 브로어 어테치먼트. 유형 명칭: UB402MP. 2006/42/EC의 모든 관련 조항뿐 아니라 다음 EC/EU 지침: 2000/14/EC의 모든 관련 조항을 충족하며 다음 Harmonised 표준에 따라 제조되었습니다. EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014. 선언 장소 및 날짜: Kortenberg, Belgium. 31.10.2022 책임자: Hiroshi Tsujimura, 디렉터 - Makita Europe N.V.

안전 경고

송풍기 안전 규칙

⚠경고: 사용하기 전에 본 기기와 함께 제공된 안전 관련 경고, 지침, 일러스트, 사양 및 동력 장치의 취급 설명서를 모두 읽어보십시오. 다음 지침을 준수하지 않을 경우 작업자 및/또는 주변 사람에게 감전, 화재 및/또는 심각한 상해를 입힐 수 있습니다.

본 경고와 취급 설명서를 잘 보관하여 주십시오.

경고와 주의사항에 있는 ‘파워 브러시 / 파워 스Union’ 과 ‘기기’ 라는 용어는 동력 장치와 어태치먼트의 조합을 의미합니다.

훈련

1. 본 지침을 자세히 읽어 주십시오. 송풍기의 올바른 사용법과 컨트롤을 익혀 주십시오.
2. 어린이 및 신체적, 감각적 또는 정신적 기능이 낮거나, 이 송풍기를 사용하기 위한 경험 및 취급 설명에 대한 지식이 부족한 사람에게는 절대 사용하지 못하도록 하십시오. 지역 규정에 따라 작업자의 나이가 제한될 수 있습니다.
3. 특히 근처에 사람, 어린이 또는 동물이 있을 경우 송풍기 사용을 중지해 주십시오.
4. 다른 사람 또는 그들의 재산에 대한 심각한 사고나 피해의 책임은 작업자 또는 사용자에게 있음을 기억하십시오.

준비

1. 송풍기를 사용하는 동안에는 항상 튼튼한 신발과 긴 바지를 착용하여 주십시오.
2. 혈령한 옷이나 장신구는 흡입구에 빨려 들어갈 수 있으니 착용하지 마십시오. 긴 머리가 흡입구에 빨려 들어갈 수 있으니 주의하여 주십시오.
3. 전기 공구 사용 시에 발생할 수 있는 부상을 방지하기 위해 항상 보호용 고글을 착용하십시오. 고글은 미국의 ANSI Z87.1, 유럽의 EN 166 또는 호주/뉴질랜드의 AS/NZS 1336을 준수한 것이어야 합니다. 호주/뉴질랜드에서는 얼굴 보호를 위해서 보호면(페이스 쉬드) 착용 또한 법적으로 규정되어 있습니다.

직원은 공구 사용자 및 작업장에 있는 다른 사람들이 적절한 안전 보호 장비를 사용하도록 해야할 책임이 있습니다.

1. 먼지로 인한 염증을 방지하려면 얼굴 마스크를 쓰는 것이 좋습니다.
2. 기기를 작동할 때는 항상 미끄럼 방지 보호 신발을 착용하십시오. 앞이 막힌 미끄럼 방지 안전화는 부상 위험을 줄여줍니다.
3. 귀마개와 같은 청각 보호 장비를 착용하십시오. 소음에 노출되면 청력을 잃을 수 있습니다.

조작

1. 작업 영역에 어린이, 구경끈, 동물이 없도록 하십시오. 어린이, 구경끈, 동물은 모두 반경 15m 밖에 있도록 하십시오. 15m 영역 밖에 있더라도 여전히 튀는 물체로 인한 부상을 입을 위험이 있습니다. 구경끈은 보안경을 착용하도록 권장해야 합니다. 사람이 다가오면 기기를 멈추십시오.

▶그림1

1. 송풍기의 스위치를 끄고 배터리 카트리지를 제거한 후, 모든 움직이는 부분이 완전히 멈쳤는지 확인합니다.

2. 송풍기 주변을 떠날 때는 항상 확인.

3. 차단물을 제거하기 전.
4. 송풍기의 점검, 청소 또는 사용하기 전.

5. 송풍기가 비정상적으로 진동할 경우.

6. 햇빛이 비치거나 인공조명이 충분한 경우에만 송풍기를 사용하여 주십시오.

7. 무리한 자세로 작업하지 마시고 향상 균형을 유지 하고 안정되게 발을 디답니다.

8. 경사진 곳에서는 항상 안전한 자세를 유지하십시오.

9. 뜨지 말고 걸으십시오.

7.항상 냉각 환기구를 깨끗하게 청소하여 주십시오.

1. 주변 사람을 향해 먼지를 날리지 마십시오.

2. 송풍기는 항상 권장하는 위치 및 안정된 표면에서 사용하십시오.

3. 높은 곳에서 송풍기를 조작하지 마십시오.

4. 송풍기를 사용할 때 노즐을 사람에게 향하지 마십시오.

5. 송풍기의 흡입구와 방출구를 절대로 막지 마십시오.

• 먼지가 많은 곳에서 작업할 때는 흡입구 또는 송풍기 배출구가 먼지 또는 오염물로 막히지 않도록 주의하십시오.
•마끼다에서 제공하는 노즐만 사용하십시오.
• 공이나 고무 보트와 같은 것에 바람을 넣을 때 송풍기를 사용하지 마십시오.

1. 창문이 열린 곳 등에서는 송풍기를 사용하지 마십시오.
2. 송풍기는 권장하는 시간에만 사용하여 주십시오. 이른 아침 또는 너무 늦은 저녁 등 다른 사람에게 피해를 주는 시간에는 사용하지 마십시오.
3. 송풍기를 사용하기 전에 갈퀴와 비를 사용해 파편을 미리 치우는 것이 좋습니다.
4. 먼지가 많은 곳에서는 송풍 작업을 하기 전에 표면을 약간 축축하게 만들거나, 필요한 경우 물 분무기를 사용하십시오.
5. 기류가 지면 가까이에서 흐르도록 브로어 노즐의 길이를 조절하십시오.
6. 송풍기가 다른 물체에 부딪힌 경우 또는 평소에는 없었던 소음이나 진동이 생긴 경우는 즉시 송풍기 스위치를 끄고 사용을 멈추십시오. 배터리 카트리지를 제거하고 송풍기의 손상 여부를 점검한 후에 다시 가동하십시오. 송풍기에 손상이 있으면 Makita 공인 서비스 센터에 수리를 의뢰해 주십시오.
7. 흡입구 또는 방출구에 손가락이나 물체를 넣지 마십시오.
8. 실수로 작동하지 않도록 하십시오. 배터리 카트리지를 설치하거나, 송풍기를 들어 올리거나 운반하기 전에 스위치가 꺼져 있는지 확인하십시오. 송풍기의 스위치에 손가락을 넣은 상태로 이동하거나 스위치가 켜진 상태에서 플러그를 연결하면 사고가 날 수 있습니다.
9. 못, 유리 파편 또는 날과 같은 위험한 물체를 바람으로 날리지 마십시오.
   22.인화성 물질 가까이에서 송풍기를 사용하지 마십시오.
10. 온도가 낮은 곳에서 장시간 송풍기를 사용하지 마십시오.
11. 기기를 조립하거나 조정하기 전에 모터의 스위치를 끄고 배터리 카트리지를 제거해 주십시오.
12. 모터를 기동하기 전에 개인용 보호구를 착용하십시오.
13. 모터를 기동하기 전에 기기에 손상된 부분이나 느슨하게 플린 나사/너트가 있거나 장비가 잘못 조립되어 있지 않은지 확인하십시오. 모든 조종 레버와스위치의 조작에 문제가 없는지 확인하십시오. 핸들을 닦고 말리십시오.
14. 기계가 손상되었거나 완전히 조립되지 않은 경우 모터를 기동하지 마십시오.
15. 어깨끈과 핸드 그립을 작업자의 신체 크기에 맞게 조절하십시오.
16. 작동 중에 어깨 벨트를 사용하십시오. 기기를 반드시 작업자의 몸 오른쪽에 오도록 하십시오.

▶그림2

30.오른손잡이나 원손잡이와 관계없이 원손으로 전면 핸들을 그리고 오른손으로 후면 그립을 잡습니다. 엄지와 나머지 손가락으로 핸들을 감싸니다.
31. 절대로 한 손으로 기기를 조작하려 하지 마십시오. 통제력을 읽으면 심각하고 치명적인 상해를 입을 수도 있습니다. 부상의 위험을 줄이려면 손과 발을 브러시나 스윗 드럼에 가까이 대지 마십시오.
32. 기기에 과도한 충격을 가했거나 떨어뜨렸을 때는 계속 사용하기 전에 상태를 점검하여 주십시오. 제어부 및 안전 장치가 오작동하지 않는지 확인하십시오. 의심 가는 점이나 손상이 있으면 Makita 공인 서비스 센터에 점검과 수리를 의뢰하십시오.
33. 동력 장치의 적절한 사용을 위해 동력 장치의 취급 설명서를 따라 주십시오.

1. 기기의 기동 및 제어 방법은 동력 장치의 취급설명서에 따르십시오.
   35.사용 중에는 불안정하거나 미끄러운 표면,경사가 심한 곳에 서서 작업하지 마십시오.추운 계절에는 얼음과 눈에 주의하고 밀이 항상 안정적으로 고정 되도록 하십시오.
2. 시야가 제한되는 악천후에서는 기계를 사용하지 마십시오. 그러한 상황에서 공구를 사용하게 되면 시야가 좋지 못해 넘어지거나 작동을 잘못할 수도 있습니다.
3. 번개의 위험이 있을 때는 기계를 사용하지 마십시오.

운반

1. 운반 중에는 모터를 멈추십시오. 그렇지 않으면 의도하지 않은 가동으로 인해 상해를 입을 수 있습니다.

진동

1. 과도한 진동에 노출될 경우 작업자의 혈관 또는 신경계가 손상되어 손가락, 손 또는 손목에 다음과 같은 증상이 나타날 수 있습니다. 감각마비, 따끔거림, 통증, 쑨심, 피부색 또는 피부의 변화와 같은 증상을 유발할 수 있습니다. 이러한 증상이 나타날 경우 진료를 받아 주십시오. ‘백납병’을 방지하기 위해 작업하는 동안 손을 따뜻하게 하고 기기와 액세서리를 잘 유지 및 보관하여 주십시오.

유지보수 및 보관

1. 송풍기로 안전하게 작업할 수 있도록 너트, 볼트, 나사를 항상 짧 조여 주십시오.
2. 해당 부품이 닿았거나 손상되었으면 마끼다에서 제공된 부품으로 교환하십시오.
3. 어린이의 손에 달지 않는 건조한 장소에 송풍기를 보관합니다.
4. 점검, 수리, 보관 또는 부속품 교체를 위해 송풍기를 멈출 때는, 송풍기의 스위치를 끄고 모든 움직이는 부분이 완전히 멈쳤는지 확인한 후 배터리 카트리지를 제거합니다. 송풍기를 다루는 작업을 하기 전에 송풍기를 식혀 주십시오. 송풍기를 주의하여 다루고 항상 깨끗하게 유지하십시오.
   5.보관하기 전에는 항상 송풍기를 식합니다.
5. 송풍기를 비에 노출시키지 마십시오. 송풍기를 실내에서 보관하십시오.
6. 송풍기를 들어 올릴 때는 무릎을 굽혀서 허리를 다치지 않도록 주의하십시오.
7. 항상 먼지를 제거하고 오물을 닭아내십시오. 그런 목적으로 휘발유, 벤진, 시너, 알코올 등은 사용하지 마십시오. 플라스틱 부품의 변색, 변형 또는 균열의 원인이 될 수 있습니다.
8. 이 설명서나 동력 장치의 취급 설명서에 명시되지 않은 유지 보수 작업을 수행해서는 안 됩니다. 그런 작업은 마끼다 공인 서비스 센터에 의뢰하여 주십시오.
9. 윤활 작업 및 부속품 교체 시에는 설명서의 지시를 따라 주십시오.
10. 황상 순정 부품과 부속품만 사용하십시오. 타사에서 만든 부품이나 부속품을 사용할 경우 기기에 고장이 나거나 재산상의 손실 또는 심각한 부상을 입을 수 있습니다.
11. 정기적으로 공인 서비스 센터에 기기의 점검 및 유지 보수를 의뢰하십시오.

12. 기기를 보관하기 전에 전체적인 청소와 유지 보수를 실행하십시오. 배터리 카트리지를 제거하십시오.

13. 장비를 예를 들어 벽과 같은 것에 기대어 놓지 마십시오.그렇지 않으면 쓰러져서 상해를 입을 수 있습니다.

배터리 공구의 사용 및 관리

1. 제조자가 지정한 총전기로만 총전하여 주십시오. 한 가지 형태의 배터리 팩에 적합한 총전기는 다른 배터리 팩과 함께 사용하면 위험을 야기할 수 있습니다.
2. 지정된 배터리 팩으로만 전동공구를 사용하여 주십시오, 다른 배터리 팩을 사용하면 대인 상해 및 화재의 위험이 야기될 수 있습니다.
3. 배터리 팩을 사용하지 않을 때는 양 전극이 통하도록 하는 종이 클립, 동전, 열쇠, 옷, 나사 및 기타 소형 금속 물질을 주변에 두지 마십시오. 배터리 전극을 단락시켜 화상이나 화재가 일어날 수 있습니다.
4. 험한 환경에서 사용할 경우 배터리에서 배터리 액이 누출될 수 있으므로 몸에 닿지 않도록 주의하십시오. 실수로 접촉한 경우에는 물로 씻어 주십시오. 액체가 눈에 들어간 경우에는 의사를 찾아가십시오. 배터리에서 흘러나온 액체는 염증이나 화상을 일으킬 수 있습니다.
5. 손상되거나 개조된 배터리 팩 혹은 공구를 사용하지 마십시오. 손상되거나 개조된 배터리는 예기치 못한 현상으로 화재, 폭발 또는 부상으로 이어질 수 있습니다.
6. 배터리 팩이나 공구를 볼 또는 너무 높은 온도에 노출시키지 마십시오. 불이나 130°C 이상의 높은 온도에 노출시키면 폭발의 원인이 될 수 있습니다.
7. 충전에 관한 모든 지시를 따르고, 설명서에 지정된 온도 범위 밖에서 배터리 팩 혹은 공구를 충전하지 마십시오. 지정된 온도 범위 밖 또는 부적절한 충전은 배터리에 손상을 주고 화제의 위험을 높일 수 있습니다.

전기 및 배터리 안전

1. 배터리를 볼에 넣지 마십시오. 배터리가 폭발할 수 있습니다. 해당하는 특별 폐기 지침이 있는지 현지 규정을 확인하십시오.
2. 배터리를 열거나 훼손하지 마십시오. 유출된 전해질이 부식을 일으키고 눈 또는 피부를 손상시킬 수 있습니다. 삼킬 경우 독성이 있을 수 있습니다.
3. 배터리를 빛속 또는 젖은 장소에서는 충전하지 마십시오.
4. 실외에서 배터리를 충전하지 마십시오.
5. 총전기 플러그 및 총전기 단자를 포함하여 총전기를 젖은 손으로 다루지 마십시오.

서비스

1. 자격을 갖춘 전문가가 마끼다 순정부품을 사용하여 본 제품을 수리하도록 하여 주십시오. 그러면 전동 공구를 안전하게 사용하는 데 도움이 됩니다. 만일 전원 코드의 대치가 필요하면 이는 안전사고를 피하기 위해 제조자나 대리점에 의해 행해집니다.
2. 손상된 배터리 팩을 점검하지 마십시오. 배터리 팩은 제조업체 또는 공인 서비스 센터에서만 점검해야 합니다.

본 취급 설명서를 잘 보관하여 주십시오.

경고: 여러 번 사용해 익숙해졌다 해도 긴장을 늦추지 말고 항상 안전수칙을 지켜주시기 바랍니다.

본 취급 설명서의 안전 수칙을 따르지 않거나 잘못 사용하면 심각한 대인 상해가 일어날 수 있습니다.

각부 명칭

▶그림3: 1.캡 2.파이프 3.끝 노즐

조립

경고: 장비를 조립하거나 조정하기 전에 모터의 스위치를 끄고 배터리 카트리지를 제거해 주십시오.그렇지 않으면 팬이 움직여 다칠 수 있습니다.
경고: 장비를 조립하거나 조정할 때는 향상 장비를 바닥에 내려놀습니다. 똑바로 세워서 조립이나 조정을 하면 심각한 부상의 원인이 될 수 있습니다.
경고: ‘안전 경고’ 장과 동력 장치 취급 설명서의 경고 및 주의사항을 따라 주십시오.

연결 파이프 장착

⚠ 주의: 설치 후에는 반드시 부착 파이프가 고정되어 있는지 확인하십시오. 잘못 설치하면 부착기기가 동력 장치에서 떨어져 부상을 입을 수 있습니다.

동력 장치에 연결 파이프를 장착합니다.

1. 파이프 끝에서 캡을 제거하십시오.

▶그림4: 1.파이프 2.캡

유의사항: 부착기기를 보관하기 위해서는 캡이 필요 하므로 캡을 버리지 마십시오.

1. 부착기기 방향으로 레버를 돌립니다.

▶그림5: 1. 레버

1. 핀과 동력 장치의 화살표 표시를 맞춤니다. 해제 버튼이 튀어나올 때까지 파이프를 삽입합니다.

위치선이 동력 장치의 화살표 표시의 끝에 오도록 하고, 동력 장치의 화살표 표시와 파이프의 화살표 표시가 서로 마주보고 있는지 확인하십시오.

▶그림6: 1. 해제 버튼 2. 동력 장치의 화살표 표시 3. 핀 4. 위치 선 5. 파이프의 화살표 표시

1. 동력 장치 방향으로 레버를 돌립니다.

▶그림7: 1. 레버

레버의 표면이 파이프와 평행한지 확인합니다.

유의사항: 부착 파이프가 삽입되지 않은 상태에서 레버를 조이지 마십시오.그렇지 않으면 레버가 드라이브 사프트의 입구를 너무 많이 조여서 손상될 수 있습니다.

파이프를 제거하려면 부착기기 방향으로 레버를 돌리고해제 버튼을 누르면서 파이프를 당겨서 뱔냅니다.

▶그림8: 1. 해제 버튼 2. 레버 3. 파이프

끝 노즐 설치

송풍기 파이프의 돌출부를 끝 노즐의 홈에 맞추고 끝 노즐을 송풍기 파이프에 부착한 다음 끝 노즐을 돌려 제자리에 고정합니다.

▶그림9: 1.삼각형 표시 2.끝 노즐 3.브로어 파이프

끝 노즐을 제거하려면 설치 절차를 반대로 수행합니다.

참고:그림처럼 노즐의 길이는 노즐을 움직여 변경할 수 있습니다.

▶그림10

부채 Explos 노즐 또는 연장 노즐 설치

별매품

1. 어테치먼트에서 끝 노즐을 제거합니다.
2. 부채꼴 노즐 또는 연장 노즐을 어테치먼트에 부착하고 돌려서 제자리에 고정합니다.

▶그림11: 1.부채꼴 노즐 2.연장 노즐 3.어테치먼트

거터 노즐 세트 설치

별매품

1. 어테치먼트에서 끝 노즐, 연장 노즐 또는 부채꼴 노즐을 제거합니다.
2. 소형 호스 클램프의 나사를 푔 다음 호스 클램프를 어테치먼트에 통과시킵니다.

▶그림12: 1.나사 2.호스 클램프(소) 3.어테치먼트

1. 연장 파이프를 어테치먼트에 연결합니다.

연장 파이프의 홈을 어테치먼트의 돌출부에 맞추고 삼 각형 표시가 서로 마주 보도록 홈을 따라 연장 파이프를 입니다.

▶그림13: 1.연장 파이프 2.어테치먼트

4.그림과 같이 호스 클램프를 홈에 놓고 나사를 조입니다.
▶그림14: 1. 나사 2. 호스 클램프
5. 작업 높이에 따라 나머지 연장 파이프를 이미 연결된 연장 파이프에 연결합니다.

⚠주의: 다목적 파워헤드 및 브로어 어테치먼트와 함께 거터 노즐 세트를 사용하는 경우 3개 이상의 연장 파이프를 사용하지 마십시오. 균형을 읽으면서 다칠 수 있습니다.

6.그림과 같이 끝 노즐의 방출구를 돌립니다.
▶그림15
7. 끝 노즐을 연장 파이프에 연결합니다. 연결할 때는 끝 노즐과 연장 파이프의 삼각형 표시를 맞춘 다음 떨깍 소리가 날 때까지 끝 노즐을 밑니다. 그런 다음 끝 노즐을 작업에 적합한 위치로 돌립니다.
▶그림16: 1.끝 노즐 2.연장 파이프 3.삼각형 표시

끝 노즐을 제거할 때는 끝 노즐과 연장 연장 파이프의 삼각형 표시를 맞춘 다음 연장 파이프에서 끝 노즐을 당겨 빼냅니다.

▶그림17: 1.끝 노즐 2.연장 파이프 3.삼각형 표시

작동

▲경고: ‘안전 경고’ 장과 동력 장치 취급 설명서의 경고 및 주의사항을 따라 주십시오.
경고: 조작하기 전에 행거와 어깨 끈의 위치를 편안하게 조정하십시오.

브로어 작동

⚠주의: 스위치가 켜진 상태로 기계를 지면에 놓지 마십시오. 흡입구로 모래나 먼지가 들어가면 고장이나 대인 상해가 발생할 수 있습니다.

양손으로 기계를 단단히 잡고 주변을 천천히 이동하면서 송풍 작업을 합니다. 빌딩, 큰 돌 또는 자동차 주변에서 사용할 때는 노즐을 멀리 떨어지게 하십시오. 코너에서 작업 할 때는 코너에서 먼저 시작해 넓은 지역으로 이동합니다. 사용 환경 또는 사용 조건에 따라 동력 장치의 스위치 트리거로 풍속을 조정하십시오.

▶그림18

거터 노즐 세트 사용

⚠ 주의: 거더 노즐 세트를 사용할 때는 송풍기를 한 손으로 잡지 말고 양손으로 잡으십시오.

▶그림19

주의: 전기 배선 근처에서 거터 노즐을 사용하지 마십시오.

▶그림20

▲주의:바람이 부는 날에는 거터 노즐을 사용하지 마십시오.

▶그림21

⚠ 주의: 거터 노즐 세트를 사용할 때는 다른 사람이나 동물이 송풍기에서 15m 이상 멀리 떨어져 있도록 하십시오.

▶그림22

송풍기의 핸들을 잡고 송풍기를 똑바로 세워 잡으십시오. 송풍기의 방출구를 거터에 놓고 송풍기를 캡니다.
▶그림23

UX01G 사용자

유의사항: 거터 노즐 세트 사용 시 UX01G를 동력 장치로 사용하고 BL4080F부터 UX01G까지 설치하는 경우는 동력 장치 패키지에 포함된 어깨 벨트를 사용하지 말고 아래에 표시된 권장 어깨 벨트를 사용하십시오. 권장하는 어깨 벨트에 대해서는 Makita 공인 서비스센터에 문의하십시오.

어깨 벨트 부착

⚠ 주의: 항상 동력 장치에 부착된 어깨 벨트를 사용하십시오. 작동하기 전에 피로를 방지하기 위해 사용자의 체구에 따라 어깨 벨트를 조정하십시오.
⚠ 주의: 작동 전에 어깨 벨트가 동력 장치의 걸이에 제대로 부착되었는지 확인하십시오.
⚠ 주의: 작업하기 전에 어깨 벨트의 버클이 단단하게 조여져 있는지 확인하십시오.
주의: 항상 아래에 표시된 어깨 벨트를 사용하십시오. 다른 어깨 벨트를 사용하지 마십시오.

1. 어깨 벨트를 착용하고 버클을 조이십시오.

▶그림24:1.버클

참고: 어깨 벨트를 제거할 때는 버클을 풀고 어깨 벨트를 제거하십시오.

1. 어깨 벨트를 편안한 작업 위치로 조정하십시오.
   ▶그림25
2. 어깨 벨트의 혹은 동력 장치의 걸이에 끼우십시오.
   ▶그림26: 1.혹 2.걸이

어깨 밸트는 신속하게 분리할 수 있도록 제작되었습니다. 버클의 옆면을 누르기만 하면 어깨 밸트 분리할 수 있습니다.

▶그림27: 1.버클

유지 보수

경고: 장비를 점검하거나 유지 보수하기 전에 모터의 스위치를 끄고 배터리 카트리지를 제거하십시오. 그렇지 않으면 팬이 움직여 크게 다칠 수 있습니다.
경고: 장비를 점검하거나 유지 보수할 때는 항상 장비를 바닥에 내려놓습니다. 똑바로 세워서 조립이나 조정을 하면 심각한 부상의 원인이 될 수 있습니다.
⚠경고: ‘안전 경고’ 장과 동력 장치 취급 설명서의 경고 및 주의사항을 따라 주십시오.

유의사항: 휘발유, 벤진, 시너, 알코올 등은 사용하지 마십시오. 변색 또는 변형되거나 금이 갈 수 있습니다.

제품의 안정과 신뢰성을 유지하기 위해, 수리 및 기타 유지 보수 또는 조정 시에는 항상 마끼다 순정 부품을 사용하는 마끼다 공인 서비스 센터나 공장 서비스 센터를 이용하여 주십시오.

기계 청소

마른 천이나 비氤물을 적신 후 물기를 짧 천으로 먼지를 닚아 기계를 청소하십시오.

▶그림28

부착기기 뒤쪽의 흡입구에서 모래나 먼지를 제거하십시오.

▶그림29: 1. 흡입구

종합 점검

손상된 부품이 없는지 점검하여 주십시오. 필요하다면 마끼다 공인 서비스 센터에 교체를 요청해 주십시오.

가동 부분 윤활

유의사항: 제공된 그리스의 양 및 주입 빈도에 대한 지침을 따르십시오. 윤활이 부족하면 움직이는 부위가 손상될 수 있습니다.

구동축:

작동한 지 30시간이 될 때마다 그리스(마끼다 그리스 N No.2 또는 동등품)를 도포해 주십시오.

▶그림30

참고: 순정 마끼다 윤활유는 각 지역 마끼다 대리점에서 구매할 수 있습니다.

보관

동력 장치에서 분리한 부착기기를 보관할 때는 파이프의 끝에 캡을 씨웁니다.

▶그림31

점검 및 유지 보수 간격

작동 시간		작동 전	매일(10시간)	30시간
장치 전체	손상된 부분이 있는지 눈으로 점검	√	-	-
구동측그리스 공급--				√
동력 장치	동력 장치의 취급 설명서 참조

문제 해결

수리를 요청하기 전에 먼저 자체 검사를 실시해 주십시오. 설명서에 설명되지 않은 문제가 발견된 경우 기계를 분해하지 마십시오. 그럴 때에는 항상 마까다 수리용 교체 부품을 사용하는 마까다 공인 서비스 센터에 연락해 주십시오.

이상 상태	개연성 있는 원인(고장)	해결책
모터에 시동이 걸리지 않습니다.	-	동력 장치의 취급 설명서를 참조하십시오.
모터가 바로 멈 oversh니다.	-	동력 장치의 취급 설명서를 참조하십시오.
모터 속도가 올라가지 않습니다.	-	동력 장치의 취급 설명서를 참조하십시오.
팬이 회전하지 않습니다.⇒ 모터를 즉시 멈추십시오.	동력 장치의 파이프와 어태치먼트가 제대로 연결되지 않았습니다.	파이프를 올바르게 연결하십시오.
	드라이브 시스템 이상	공인 서비스 센터에 수리를 의뢰하여 주십시오.
동력 장치에 비정상적인 진동이 발생합니다.⇒ 모터를 즉시 멈추십시오.	드라이브 시스템 이상	공인 서비스 센터에 수리를 의뢰하여 주십시오.
스위치 트리거가 해제된 경우에도 팬이 계속 회전합니다.⇒ 모터를 즉시 멈추십시오.	동력 장치가 제대로 작동하지 않습니다.	공인 서비스 센터에 수리를 의뢰하여 주십시오.

별매품

⚠ 주의: 이러한 부속품 또는 부품은 이 설명서에서 지정한 마끼다 기계와 함께 사용하실 것을 권장합니다. 다른 부속품 또는 부품을 사용하게 되면 대인 상해를 야기할 위험이 있습니다. 부속품 또는 부품은 지정된 용도에만 사용하여 주십시오.

본 부속품에 관한 보다 상세한 도움이 필요하신 경우에는 각 지역 마끼다 서비스 센터에 문의하여 주십시오.

-연장 노즐
-부채/gl 노즐
- 거터 노즐 세트
마끼다 정품 배터리와 충전기

참고: 목록의 몇 가지 품목은 표준 부속품으로 제품의 패키지에 포함되어 있습니다. 포함된 품목은 국가별로 다를 수 있습니다.

Makita Europe N.V.

Jan-Baptist Vinkstraat 2, 3070 Kortenberg, Belgium

Makita Corporation

3-11-8, Sumiyoshi-cho, Anjo, Aichi 446-8502 Japan
