Typ produktu	Příslušenství pro foukač
Značka	Makita
Model	UB402MP
Celková délka	760 mm
Čistá hmotnost	1,2 kg
Objem vzduchu	0 – 6,2 m³/min
Rychlost vzduchu (průměrná)	0 – 39,1 m/s
Rychlost vzduchu (max.)	0 – 47,4 m/s
Kompatibilní motorové jednotky	DUX60, DUX18, UX01G (bezdrátové multifunkční motory)
Napájení	Přes motorovou jednotku (baterie Makita Li-ion)
Určené použití	Foukání prachu a nečistot
Koncová tryska	Součástí, s možností nastavení délky
Volitelné příslušenství	Nástavec trysky, plochá tryska, sada trysek pro okapy
Upevnění	Pomocí upínací páky na motorové jednotce
Transportní popruh	Použijte dodaný popruh (kromě UX01G s BL4080F)
Údržba	Čištění vlhkým hadříkem, mazání motorové hřídele každých 30 h
Bezpečnost	Ochranné brýle, ochrana sluchu, přiléhavý oděv, bezpečnostní vzdálenost 15 m
Normy	CE, EN 60335-1, EN 50636-2-100
Záruka	Viz manuál motorové jednotky

Často kladené otázky - UB402MP MAKITA

S jakými motorovými jednotkami mohu použít příslušenství UB402MP?

Příslušenství je schváleno pro bezdrátové multifunkční motory DUX60, DUX18 a UX01G od Makita. Nikdy jej nepoužívejte s neschválenou jednotkou.

Jak připevnit hadici příslušenství na motorový nástroj?

Sejměte krytku, otočte páku směrem k příslušenství, zarovnejte kolík se šipkou, zasuňte hadici, dokud nevyjede uvolňovací tlačítko, poté otočte páku směrem k motorovému nástroji. Ujistěte se, že povrch páky je rovnoběžný s hadicí.

Jak nainstalovat koncovou trysku?

Zarovnejte vyčnívající část trubky foukače s drážkou koncové trysky, nasaďte ji a otočte, aby se zajistila. Pro vyjmutí postupujte opačně.

Jaká volitelná příslušenství jsou k dispozici pro UB402MP?

Můžete použít nástavec trysky, plochou trysku nebo sadu trysek pro okapy (prodává se samostatně). Pro instalaci nahlédněte do manuálu.

Jak čistit a udržovat příslušenství?

Čistěte suchým hadříkem nebo hadříkem namočeným v mýdlové vodě a dobře vyždímaným. Nepoužívejte agresivní prostředky. Mazat motorovou hřídel tukem Makita N°2 každých 30 hodin provozu.

Jaká bezpečnostní opatření je třeba dodržovat?

Noste ochranné brýle a ochranu sluchu. Udržujte osoby a zvířata ve vzdálenosti více než 15 m. Nenoste volné oblečení. Před údržbou nástroj vypněte a vyjměte baterii.

Mohu použít sadu trysek pro okapy za větrného počasí?

Ne, nepoužívejte sadu trysek pro okapy za větrného počasí ani v blízkosti elektrických vodičů. Držte foukač oběma rukama a udržujte osoby ve vzdálenosti více než 15 m.

Co dělat, když motor nenastartuje nebo se ventilátory netočí?

Nejprve nahlédněte do manuálu motorové jednotky. Pokud se ventilátory netočí, okamžitě zastavte motor a zkontrolujte spojení mezi nástrojem a příslušenstvím. Pokud problém přetrvává, kontaktujte autorizované servisní středisko Makita.

Jak skladovat příslušenství, když se nepoužívá?

Skladujte na suchém místě, mimo dosah dětí. Pokud jej oddělíte od motorového nástroje, nasaďte na konec hadice krytku, abyste ji ochránili.

Jaká je maximální rychlost vzduchu foukací hlavy?

Maximální rychlost vzduchu může dosáhnout 47,4 m/s (v průměru 39,1 m/s) v závislosti na použité motorové jednotce. Objem vzduchu je 0 až 6,2 m³/min.

NÁVOD K OBSLUZE UB402MP MAKITA

Model: UB402MP
Výkony *1 Objem vzduchu 0 – 6,2 m		^3 /min
Výkony *2 Objem vzduchu 0 – 6,2 m		^3 /min
Výkony *3 Objem vzduchu 0 – 6,2 m		^3 /min
Celková dĺžka 760 mm
Čistá hmotnosť 1,2 kg

Schválená motorová jednotka

Prečítajte si návod na obsluhu.

Bezpečnost' pri práci s elektrickým náradím a akumulátorom

Montáž tyče nadstavca

1. Odstráňte kryt z konca tyče.

▶ Obr.4: 1. Tyč 2. Kryt

UPOZORNENIE: Kryt nevyhadzujte, pretože je potrebný pri uskladnení nadstavca.

Ak chcete tyč odpojit, otočte páčku smerom k príslušenstvu a po stlačení uvolňovacieho tlačidla t'ahajte tyč smerom von.

▶ Obr.8: 1. Uvolňovacie tlačidlo 2. Páčka 3. Tyč

Zarovnajte výstupok na trubici důchadla s drážkou na koncovej dýze, pripojte koncovú dýzu k trubici důchadla a jej otočením ju zaistite na mieste.

▶ Obr.9: 1. Trojuholníková značka 2. Koncová dýza 3. Trubica dúchadla

POZNÁMKA: DÍžku dýzy je možné zmenit' presunutím dýzy tak, ako je to zobrazené na obrázku.

▶ Obr.10

1. Odstráňte koncovú hubicu z nadstavca.
2. Pripojte plochú hubicu alebo predlžovaciu hubicu k nadstavcu a jej otočením ju zaistite na svojom mieste.

▶ Obr.11: 1. Plochá hubica 2. Predlžovacia hubica

1. Nadstavec

Pre používatel'ov modelu UX01G

Zariadenie očistite utretím prachu čistou handričkou alebo handričkou navlhčenou mydlovou vodou a následne vyžmýkanou.

▶ Obr.28

Z nasávacieho otvoru na zadnej strane nadstavca odstráňte prach a nečistoty.

▶ Obr.29: 1. Nasávací otvor

Celková kontrola

Mazanie pohyblivých častí

Interval kontrol a údržby

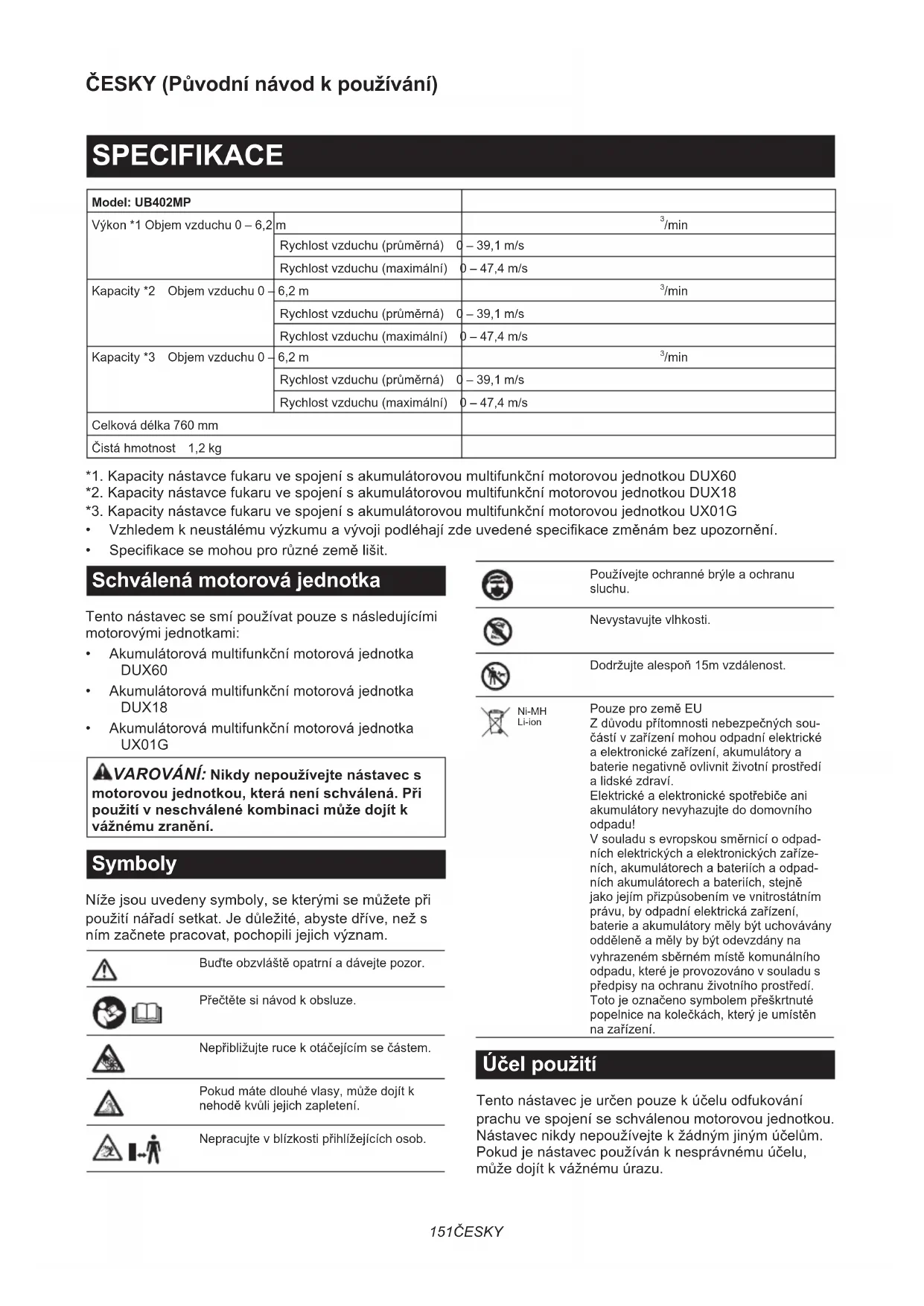

Model: UB402MP
Výkon *1 Objem vzduchu 0 – 6,2	m	^3 /min
	Rychlost vzduchu (průměrná) 0 – 39,1 m/s
	Rychlost vzduchu (maximální) 0 – 47,4 m/s
Kapacity *2 Objem vzduchu 0 –	6,2 m	^3 /min
	Rychlost vzduchu (průměrná) 0 – 39,1 m/s
	Rychlost vzduchu (maximální) 0 – 47,4 m/s
Kapacity *3 Objem vzduchu 0 –	6,2 m	^3 /min
	Rychlost vzduchu (průměrná) 0 – 39,1 m/s
	Rychlost vzduchu (maximální) 0 – 47,4 m/s
Celková délka 760 mm
Čistá hmotnost 1,2 kg

*1. Kapacity nástavce fukaru ve spojení s akumulátorovou multifunkční motorovou jednotkou DUX60

*2. Kapacity nástavce fukaru ve spojení s akumulátorovou multifunkční motorovou jednotkou DUX18

*3. Kapacity nástavce fukaru ve spojení s akumulátorovou multifunkční motorovou jednotkou UX01G

• Vzhledem k neustálému výzkumu a vývoji podléhají zde uvedené specifikace změnám bez upozornění.

- Specifikace se mohou pro různé země lišit.

Schválená motorová jednotka

Tento nástavec se smí používat pouze s následujícími motorovými jednotkami:

• Akumulátorová multifunkční motorová jednotka DUX60
• Akumulátorová multifunkční motorová jednotka DUX18
• Akumulátorová multifunkční motorová jednotka UX01G

⚠️VAROVÁNÍ: Nikdy nepoužívejte nástavec s motorovou jednotkou, která není schválená. Při použití v neschválené kombinaci může dojít k vážnému zranění.

Symboly

Níže jsou uvedeny symboly, se kterými se můžete při použití nářadí setkat. Je důležité, abyste dříve, než s ním začnete pracovat, pochopili jejich význam.

Bud'te obzvláště opatrní a dávejte pozor.

Přečtěte si návod k obsluze.

Nepřibližujte ruce k otáčejícím se částem.

Pokud máte dlouhé vlasy, může dojít k nehodě kvůli jejich zapletení.

Nepracujte v blízkosti přihlížejících osob.

Používejte ochranné brýle a ochranu sluchu.

Nevystavujte vlhkosti.

Dodržujte alespoň 15m vzdálenost.

Ni-MH Li-ion

Pouze pro země EU Z důvodu přítomnosti nebezpečných součástí v zařízení mohou odpadní elektrické a elektronické zařízení, akumulátory a baterie negativně ovlivnit životní prostředí a lidské zdraví. Elektrické a elektronické spotřebiče ani akumulátory nevyhazujte do domovního odpadu! V souladu s evropskou směrnící o odpadních elektrických a elektronických zařízeních, akumulátorech a bateriích a odpadních akumulátorech a bateriích, stejně jako jejím přizpůsobením ve vnitrostátním právu, by odpadní elektrická zařízení, baterie a akumulátory měly být uchovávány odděleně a měly by být odevzdány na vyhrazeném sběrném místě komunálního odpadu, které je provozováno v souladu s předpisy na ochranu životního prostředí. Toto je označeno symbolem přeškrtnuté popelnice na kolečkách, který je umístěn na zařízení.

Účel použití

Tento nástavec je určen pouze k účelu odfukování prachu ve spojení se schválenou motorovou jednotkou. Nástavec nikdy nepoužívejte k žádným jiným účelům. Pokud je nástavec používán k nesprávnému účelu, může dojít k vážnému úrazu.

Prohlášení ES o shodě

Pouze pro evropské země

My, jako výrobci: Makita Europe N.V., obchodní adresa: Jan-Baptist Vinkstraat 2 3070 Kortenberg BELGIE, pověřujeme pana Hirošiho Cudžimuru sestavováním technického souboru a prohlašujeme na vlastní odpovědnost, že produkty;
Popis: Nástavec fukaru. Typový popis: UB402MP. splňují všechna příslušná ustanovení směrnice 2006/42/ES a také splňují všechna příslušná ustanovení následujících směrnic ES/EU: 2000/14/ES a že jsou vyrobeny v souladu s následujícími harmonizovanými normami: EN 60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019, EN 50636-2-100:2014.

Místo a datum prohlášení: Kortenberg, Belgie.

31.10.2022

Odpovědná osoba: Hiroši Cudžimura, ředitel – Makita Europe N.V.

BEZPEČNOSTNÍ VÝSTRAHY

Bezpečnostní varování k fukaru

⚠️VAROVÁNÍ: Před použitím si přečtěte všechny bezpečnostní výstrahy a pokyny, prostudujte si ilustrace a specifikace uváděné k tomuto stroji a také návod k obsluze motorové jednotky. Nedodržení všech dále uvedených pokynů může vést k elektrickému šoku, požáru a/nebo těžkému úrazu uživatele a/nebo okolostojících osob.

Všechny výstrahy a pokyny si uschovejte pro budoucí potřebu.

Pod pojmem „elektrický kartáč /elektrický zametač“ nebo „stroj“ je ve výstrahách a opatřeních míněn nástavec připojený k motorové jednotce.

Školení

1. Pečlivě si přečtěte pokyny. Obeznamte se s ovládacími prvky a správným používáním fukaru.
2. Nikdy nedovolte, aby fukar používaly děti, osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, ani osoby neobeznámené s těmito pokyny. Věk obsluhy může být omezen místními předpisy.
3. S fukarem nikdy nepracujte v blízkosti osob, zvlášťe pak dětí, ani domácích zvířat.
4. Pamatujte, že za nehody nebo ohrožení jiných osob a jejich majetku odpovídá obsluha či uživatel.

Příprava

1. Při práci s fukarem vždy noste pevnou obuv a dlouhé kalhoty.
2. Nenoste volné oděvy nebo šperky, které by mohly být nasáty do přívodu vzduchu. Dejte pozor, aby se vaše dlouhé vlasy nedostaly do přívodu vzduchu.
3. Při používání elektrického nářadí vždy noste ochranné brýle určené k ochraně zraku. Ochranné brýle musí splňovat požadavky normy ANSI Z87.1 v USA, EN 166 v Evropě nebo AS/NZS 1336 v Austrálii a na Novém Zélandu. V Austrálii a na Novém Zélandu je dle zákona též nutné nosit obličejový štít chránící obličej.

Za vynucení používání vhodných ochranných pracovních prostředků obsluhou nářadí či jinými osobami v bezprostřední blízkosti pracoviště odpovídá zaměstnavatel.

1. Doporučujeme použití obličejové masky, abyste se vyhnuli podráždění způsobenému prachem.
2. Při obsluze stroje vždy noste neklouzavou ochrannou obuv. Bezpečnostní obuv s uza-vřenou špičkou a neklouzavou podrážkou sníží nebezpečí zranění.
3. Vždy používejte ochranu sluchu – například sluchátka. Nadměrný hluk může způsobit ztrátu sluchu.

Obsluha

1. Nedovolte, aby se v prostoru zdržovaly děti, přihlížející a domácí mazlíčci. Udržujte všechny děti, přihlížející a domácí mazlíčky v okruhu minimálně 15 m; mimo zónu 15 m stále hrozí nebezpečí zranění vystřelovanými předměty. Přihlížející by měli být vyzvání k použití ochrany zraku. Pokud se k vám bliží osoba, vypněte stroj.

▶ Obr.1

1. Vypněte fukar, vyjměte akumulátor a ujistěte se, že se všechny pohyblivé díly zcela zastavily,

2. kdykoli se od fukaru vzdálíte,

3. před uvolňováním zablokování,
4. před kontrolou, čištěním či prováděním prací na fukaru,

5. kdykoli začne fukar neobvykle vibrovat.

6. S fukarem pracujte pouze za denního světla nebo při dostatečném umělém osvětlení.

7. Vždy udržujte správné postavení a rovnováhu a nepřeceňujte vlastní schopnosti.

8. Při práci ve svahu vždy dávejte pozor, kam šlapete.
9. Kráčejte – nikdy neběhejte.
10. Zajistěte, aby všechny přívody chladicího vzduchu byly prosté nečistot.
11. Nečistoty nikdy nefoukejte směrem k přihlížejícím osobám.
12. Pracujte s fukarem v doporučené poloze a na pevném povrchu.
13. Nepracujte s fukarem ve výškách.
14. Při používání fukaru nikdy nemiřte hubicí na nikoho v blízkosti.

15. Nikdy neblokujte vstup sání a/nebo výstup fukaru.

16. Při provozu v prašném prostředí dávejte pozor, abyste neblokovali vstup sání nebo výstup fukaru prachem či nečistotami.

17. Nepoužívejte jiné hubice, než hubice dodané společností Makita.

18. Nepoužívejte fukar pro nafukování balónů, nafukovacích lodiček nebo podobných výrobků.

19. S fukarem nepracujte v blízkosti otevřených oken apod.

20. Doporučujeme pracovat s fukarem pouze v rozumné době – ne brzy z rána nebo pozdě večer, kdy by nářadí mohlo rušit ostatní.
21. Doporučujeme před ofukováním použít hrábě nebo košt'ata pro uvolnění nečistot.
22. Pokud je sucho nebo pokud pracujete v prašném prostředí, před ofukováním plochu lekce navlhčete nebo použijte vodní rozprašovač.
23. Délku hubice ofukovače upravte tak, aby mohl proud působit v blízkosti země.
24. Pokud fukar zasáhne případné cizí předměty nebo začne vydávat neobvyklý hluk či vibrace, okamžitě jej vypněte. Než fukar znovu spustíte, vyjměte z něj akumulátor a zkontrolujte, zda nebyl fukar poškozen. Jestliže došlo k poškození fukaru, požádejte místní servisní středisko společnosti Makita o opravu.
25. Do vstupu sání nebo výstupu fukaru nestrkejte prsty ani jiné předměty.
26. Zamezte neúmyslnému uvedení do chodu. Před vložením akumulátoru, zvedáním či přenášením fukaru se ujistěte, že je přepínač ve vypnuté poloze. Přenášení fukaru s prstem na přepínači nebo připojování ke zdroji energie se zapnutým přepínačem může způsobit úraz.
27. Nikdy nefoukejte nebezpečné materiály, jako jsou hřebíky, úlomky skla nebo čepele.
28. Nepracujte s fukarem v blízkosti hořlavých materiálů.
29. S fukarem pokud možno nepracujte delší dobu v prostředí s nízkou teplotou.
30. Před montáží a seřízením stroje vypněte motor a vyjměte akumulátor.

31. Před spuštěním motoru si nasad'te osobní ochranné pomůcky.

32. Před spuštěním motoru zkontrolujte, zda stroj není poškozen, zda nemá povolené šrouby či matice a zda není nesprávně smontován. Zkontrolujte volný pohyb všech ovládacích páček a spínačů. Vyčistěte a osušte držadla.

33. Nikdy se nepokoušejte spustit motor, pokud je zařízení poškozené nebo neúplně smontované.
34. Ramenní postroj a rukojet' upravte tak, aby vyhovovaly postavě obsluhy.
35. Při práci používejte zádový postroj. Stroj držte pevně po pravém boku.

▶ Obr.2

1. Držte přední držadlo levou rukou a zadní ruko-jeť pravou rukou nehledě na to, zda jste pravák nebo levák. Uchopte držadla prsty a palci.
2. Nikdy se nepokoušejte obsluhovat stroj pouze jednou rukou. Ztráta kontroly může vést k vážnému nebo smrtelnému úrazu. Aby nedošlo k úrazu, držte ruce a nohy v dostatečné vzdálenosti od kartáče nebo zametacího bubnu.
3. Jestliže stroj utrpí prudký náraz nebo pokud upadne, zkontrolujte před obnovením práce jeho stav. Zkontrolujte ovládací a bezpečnostní prvky, zda nejsou poškozené. V případě poškození či pochybností požádejte o prohlídku a opravu naše autorizované servisní středisko.
4. Pokyny ke správnému použití motorové jednotky naleznete v návodu k obsluze motorové jednotky.
5. Pokyny ke spuštění a ovládání stroje najdete v jeho návodu k použití.
6. Při práci nikdy nestůjte na nestabilních či kluzkých plochách ani na strmých svazích. Za chladného počasí dejte pozor na led či sníh a vždy si zajistěte bezpečný postoj.
7. Nepoužívejte stroj za špatného počasí, když je zhoršená viditelnost. V opačném případě může dojít k pádu nebo nesprávnému provozu z důvodu nízké viditelnosti.
8. Nepoužívejte stroj, pokud hrozí nebezpečí blesku.

Přeprava

1. Při přepravě vypněte motor. Jinak může neúmyslné spuštění vést k úrazu.

Vibrace

1. Vystavení nadměrným vibracím poškozuje cévy nebo nervový systém obsluhy a způsobuje následující příznaky v prstech, rukou nebo zápěstích: „Ochablost“ (necitlivost), mravenčení, bolest, bodavá bolest, změna barvy či stavu pokožky. Pokud nastane některý z těchto příznaků, vyhledejte lékaře. Pro snížení rizika „nemoci bílých prstů“ udržujte ruce v teple a správné provádějte obsluhu a údržbu stroje a příslušenství.

Údržba a skladování

1. Všechny matice, šrouby a vruty udržujte dotažené – zajistíte tak bezpečnou provozuschopnost fukaru.
2. Pokud jsou díly opotřebené nebo poškozené, vyměňte je za díly dodané společností Makita.

3. Uložte fukar na suché místo mimo dosah dětí.

4. Když fukar zastavíte, abyste jej zkontrolovali, opravili, uskladnili nebo vyměnili příslušenství, vypněte fukar, ujistěte se, že se všechny pohyblivé díly zcela zastavily, a vyjměte akumulátor. Nechte fukar zchladnout, než na něm budete provádět jakékoli práce. O fukar se pečlivě starejte a udržujte jej čistý.

5. Před skladováním nechte fukar vždy vychladnout.
6. Fukar nevystavujte dešti. Fukar skladujte ve vnitřních prostorech.
7. Když fukar zvedáte, nezapomeňte ohnout kolena a dávejte pozor, abyste si neporanili záda.
8. Ze zařízení vždy odstraňujte prach a nečistoty. K čištění nikdy nepoužívejte benzín, benzen, ředidlo, alkohol ani podobné prostředky. Mohlo by dojít ke změnám barvy, deformacím či popraskání plastových dílů.
9. Neprovádějte údržbu ani opravy, které nejsou uvedené v této příručce nebo návodu k obsluze motorové jednotky. Takové práce svěřte našemu autorizovanému servisnímu středisku.
10. Dodržujte pokyny pro mazání a výměnu příslušenství.
11. Vždy používejte pouze originální náhradní díly a příslušenství. Používání dílů či příslušenství dodaných jiným výrobcem může způsobit selhání zařízení, škody na majetku a/nebo vážné úrazy.
12. Kontrolu a údržbu stroje nechávejte pravidelně provádět v našem autorizovaném servisním středisku.
13. Před uložením stroj důkladně vyčistěte a provedte potřebnou údržbu. Vyjměte akumulátor.
14. Zařízení nikdy o nic neopírejte (např. o stěnu). Jinak by mohlo náhle spadnout a způsobit úraz.

Práce s akumulátorovým nářadím a péče o něj

1. Nabíjení provádějte pouze pomocí nabíječky určené výrobcem. Nabíječka vhodná pro jeden typ akumulátoru může při použití s jiným akumulátorem vést ke vzniku nebezpečí požáru.
2. Elektrické nářadí používejte pouze s určenými akumulátory. Použití jiných akumulátorů může vyvolat nebezpečí zranění a požáru.
3. Pokud akumulátor nepoužíváte, udržujte jej mimo dosah jiných kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné malé kovové předměty, které mohou propojit svorky akumulátoru. Zkratování svorek akumulátoru může způsobit popáleniny nebo požár.
4. Při hrubém zacházení může z akumulátoru uniknout elektrolyt. Vyvarujte se styku s ním. Pokud dojde k náhodnému kontaktu, omyjte zasažené místo vodou. Pokud elektrolyt zasáhne oči, vyhledejte lékařskou pomoc. Elektrolyt uniklý z akumulátoru může způsobit podráždění nebo popálení pokožky.

5. Nepoužívejte poškozený nebo upravený akumulátor nebo nářadí. U poškozených nebo upravených akumulátorů může dojít k neočekávanému chování, které může mít za následek požár, výbuch nebo riziko poranění.

6. Akumulátor nebo nářadí nevystavujte ohni nebo vysokým teplotám. Při vystavení žáru ohně nebo teplotám nad 130 °C může dojít k výbuchu.

7. Postupujte dle nabíjecích pokynů a akumulátor nebo nářadí nenabíjejte mimo teplotní rozsah specifikovaný v pokynech. Nesprávné nabíjení při teplotách mimo stanovený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Elektrická bezpečnost a bezpečnost akumulátorů

1. Akumulátor (akumulátory) nelikvidujte vhazováním do ohně. Články mohou vybuchnout. Při likvidaci postupujte podle místních předpisů, jež mohou zahrnovat zvláštní pokyny.
2. Akumulátory neotevírejte a nepoškozujte. Vypuštěný elektrolyt je žíravý a může způsobit poranění očí nebo pokožky. Při spolknutí může být jedovatý.
3. Nenabíjejte baterii v dešti nebo na mokrých místech.
4. Nenabíjejte akumulátor venku.
5. S nabíječkou, včetně zástrčky nabíječky a svorek, nemanipulujte mokrýma rukama.

Servis

1. Vaše elektrické nářadí si nechávejte opravovat kvalifikovaným pracovníkem s použitím výhradně identických náhradních dílů. Tím zajistíte zachování bezpečnosti elektrického nářadí.
2. Akumulátory nikdy sami nespravujte. Opravy akumulátorů smí provádět pouze výrobce nebo autorizovaná servisní střediska.

⚠️ VAROVÁNÍ: NEDOVOLTE, aby pohodlnost nebo pocit znalosti výrobku (získaný na základě předchozího použití) vedl k zanedbání dodržování bezpečnostních pravidel platných pro tento výrobek.

NESPRÁVNÉ POUŽÍVÁNÍ či nedodržení bezpečnostních pravidel uvedených v tomto návodu k obsluze může způsobit vážné zranění.

POPIS DÍLŮ

▶ Obr.3: 1. Kryt 2. Trubka 3. Koncová hubice

SESTAVENÍ

⚠️ VAROVÁNÍ: Před montáží a seřízením zařízení vypněte motor a vyjměte akumulátor. Jinak se mohou ventilátory spustit a způsobit zranění.
⚠️VAROVÁNÍ: Při montáži nebo seřizování mějte zařízení vždy položené na zemi. Provádí-li se montáž nebo seřizování zařízení ve svislé poloze, může dojít k vážnému zranění.
⚠️ VAROVÁNÍ: Řid'te se výstrahami a dodržujte opatření uvedená v kapitole „BEZPEČNOSTNÍ VAROVÁNÍ“ a v návodu k obsluze motorové jednotky.

Montáž nástavcové tyče

⚠UPOZORNĚNÍ: Po instalaci se vždy ujistěte, že je trubice nástavce bezpečně zajištěná. Nesprávná instalace může způsobit pád nástavce z hnací jednotky a následnému zranění.

Namontujte nástavcovou tyč na motorovou jednotku.

1. Odstraňte kryt z konce trubky.

▶ Obr.4: 1. Trubka 2. Kryt

POZOR: Krytku nevyhazujte, protože je potřeba pro následné uskladnění nástavce.

1. Otočte páčku směrem k nástavci.

▶ Obr.5: 1. Páčka

1. Kolík vyrovnejte se značkou šipky na hnací jednotce. Zasouvejte trubku, dokud uvolňovací tlačítko nevyskočí.

Dbejte, aby byla polohová čára na vrcholku značky šipky na hnací jednotce a aby značka na hnací jednotce a značka šipky na trubce směřovaly proti sobě.

▶ Obr.6: 1. Uvolňovací tlačítko 2. Značka šipky na hnací jednotce 3. Kolík 4. Polohová čára 5. Značka šipky na trubce

1. Otočte páčku směrem k motorové jednotce.

▶ Obr.7: 1. Páčka

Zajistěte, aby byla plocha páčky rovnoběžně s tyčí.

POZOR: Páčku neutahujte, pokud není zasunutá nástavcová tyč. Páčka by jinak mohla vstup hnacího hřídele příliš stáhnout a poškodit ho.

Chcete-li tyč vyjmout, otočte páčku směrem k nástavci a vytáhněte tyč při současném stisknutí uvolňovacího tlačítka.

▶ Obr.8: 1. Uvolňovací tlačítko 2. Páčka 3. Tyč

Instalace koncové hubice

Srovnejte výstupek na trubici fukaru s drážkou na koncové hubici, poté nasad'te koncovou trubici do trubice fukaru a otočením ji zajistěte na místě.

▶ Obr.9: 1. Trojúhelníková značka 2. Koncová hubice 3. Trubice ofukovače

Při demontáži koncové hubice použijte opačný postup oproti nasazování.

POZNÁMKA: Délku hubice lze změnit přesunutím hubice, jak je znázorněno na obrázku.

▶ Obr.10

Instalace ploché hubice nebo prodlužovací hubice

Volitelné příslušenství

1. Sejměte koncovou hubici z nástavce.

2. Připevněte plochou hubici nebo prodlužovací hubici na nástavec a otočte jí, abyste ji zajistili na místě.

▶ Obr.11: 1. Plochá hubice 2. Prodlužovací hubice 3. Nástavec

Instalace sady hubice na okapy

Volitelné příslušenství

1. Sejměte koncovou hubici, prodlužovací hubici nebo plochou hubici z nástavce.
2. Povolte šroub na malé hadicové svorce a protáhněte hadicovou svorku nástavcem.

▶ Obr.12: 1. Šroub 2. Hadicová svorka (malá) 3. Nástavec

1. Připojte prodlužovací trubku k nástavci.

Srovnejte drážku na prodlužovací trubce s výstupkem na nástavci a poté zasuňte prodlužovací trubku podél drážky tak, aby trojúhelníkové značky byly naproti sobě.

▶ Obr.13: 1. Prodlužovací trubka 2. Nástavec

1. Umístěte hadicovou svorku na drážky dle obrázku a utáhněte šroub. ▶ Obr.14: 1. Šroub 2. Hadicová svorka

2. Podle pracovní výšky připojte zbytek prodlužovacích trubek vždy na předchozí prodlužovací trubku.

⚠ UPOZORNĚNÍ: Používáte-li sadu hubice na okapy ve spojení s multifunkční motorovou jednotkou a nástavcem fukaru, nepoužívejte tři nebo více prodlužovacích trubek. Může dojít ke ztrátě rovnováhy a zranění.

1. Otočte výstup koncové hubice dle obrázku.

▶ Obr.15

1. Připojte koncovou hubici k prodlužovací trubce. Při připojování zarovnejte trojúhelníkové značky na koncové hubici a prodlužovací trubce, poté zatlačte koncovou hubici, dokud nezaklapne. Poté otočte koncovou hubici do polohy vhodné k vámi prováděné práci.

▶ Obr.16: 1. Koncová hubice 2. Prodlužovací trubka 3. Trojúhelníková značka

Když odpojujete koncovou hubici, zarovnejte nejprve trojúhelníkové značky na koncové hubici a prodlužovací trubce a poté vytáhněte koncovou hubici z prodlužovací trubky.

▶ Obr.17: 1. Koncová hubice 2. Prodlužovací trubka 3. Trojúhelníková značka

PRÁCE S NÁŘADÍM

⚠️VAROVÁNÍ: Řid’te se výstrahami a dodržujte opatření uvedená v kapitole „BEZPEČNOSTNÍ VAROVÁNÍ“ a v návodu k obsluze motorové jednotky.

⚠️VAROVÁNÍ: Seřid'te polohu závěsu a délku ramenního postroje tak, abyste před provozem mohli zaujmout pohodlnou polohu.

Práce s ofukovačem

⚠ UPOZORNĚNÍ: Zařízení nepokládejte na zem, pokud je zapnuté. Do vstupu sání se může dostat písek nebo prach a způsobit poruchu nebo zranění.

Držte zařízení pevně oběma rukama a provádějte ofukování pomalými pohyby zařízení. Při ofukování v okolí budov, velkých kamenů nebo vozidel namiřte hubici pryč od těchto předmětů. Při ofukování rohů začněte v rohu a přesouvejte se do otevřeného prostoru. Upravte rychlost vzduchu pomocí spouště motorové jednotky podle prostředí nebo podmínek svého použití. ▶ Obr.18

Používání sady hubice na okapy

⚠UPOZORNĚNÍ: Když používáte sadu hubice na okapy, nedržte fukar jen jednou rukou, ale oběma rukama.

▶ Obr.19

⚠UPOZORNĚNÍ: Nepoužívejte sadu hubice na okapy poblíž elektrického vedení.

▶ Obr.20

⚠UPOZORNĚNÍ: Nepoužívejte sadu hubice na okapy během větru.

▶ Obr.21

⚠UPOZORNĚNÍ: Při používání sady hubice na okapy musí být ostatní lidé a také zvířata nejméně 15 metrů od fukaru.

▶ Obr.22

Chytněte fukar za rukojeť a držte ho ve vzpřímené poloze. Umístěte výstup fukaru na okap a fukar poté zapněte.

▶ Obr.23

Pro uživatele UX01G

POZOR: Při používání sady hubice na okapy, pokud jako motorovou jednotku používáte UX01G a instalujete BL4080F na UX01G, nepoužívejte zádový postroj, který je součástí balení motorové jednotky, ale použijte doporučený zádový postroj uvedený níže. Doporučený zádový postroj lze zjistit v servisních střediscích společnosti Makita.

Připevnění ramenního popruhu

⚠UPOZORNĚNÍ: Vždy používejte zádový postroj připevněný k motorové jednotce. Před zahájením práce nastavte zádový postroj podle velikosti uživatele, abyste předešli únavě.

⚠UPOZORNĚNÍ: Před zahájením provozu se ujistěte, že je zádový postroj správně připevněn na závěs motorové jednotky.

⚠UPOZORNĚNÍ: Před provozem se ujistěte, že je spona na zádovém postroji zajištěna.

⚠UPOZORNĚNÍ: Vždy používejte zádový postroj zobrazený níže. Jiné zádové postroje nepoužívejte.

1. Oblečte si zádový postroj a zapněte sponu.

▶ Obr.24: 1. Spona

POZNÁMKA: Při sundavání zádového postroje rozpojte sponu a poté sundejte zádový postroj.

1. Upravte zádový postroj do pohodlné pracovní pozice.

▶ Obr.25

1. Připevněte háček na zádovém postroji k závěsu motorové jednotky.

Zádový postroj má funkci rychlého uvolnění. Jednoduše sponu na obou stranách stiskněte a zádový postroj odpojte.

▶ Obr.27: 1. Spona

ÚDRŽBA

⚠️VAROVÁNÍ: Před prohlídkou nebo údržbou zařízení vypněte motor a vyjměte akumulátor. Jinak se mohou ventilátory spustit a způsobit vážné zranění.

⚠️ VAROVÁNÍ: Při kontrole nebo údržbě zařízení jej vždy položte. Provádí-li se montáž nebo seřizování zařízení ve svislé poloze, může dojít k vážnému zranění.

⚠️ VAROVÁNÍ: Řid'te se výstrahami a dodržujte opatření uvedená v kapitole „BEZPEČNOSTNÍ VAROVÁNÍ“ a v návodu k obsluze motorové jednotky.

POZOR: Nikdy nepoužívejte benzín, benzen, ředidlo, alkohol či podobné prostředky. Mohlo by tak dojít ke změnám barvy, deformacím či vzniku prasklin.

K zachování BEZPEČNOSTI a SPOLEHLIVOSTI výrobku musí být opravy a veškerá další údržba či seřizování prováděny autorizovanými nebo továrními servisními středisky společnosti Makita s využitím náhradních dílů Makita.

Čištění zařízení

Vyčistěte zařízení setřením prachu suchým hadrem nebo hadrem ponořeným do mýdlové vody a vyždímaným.

▶ Obr.28

Ze vstupu sání na zadní straně nástavce odstraňte prach a nečistoty.

▶ Obr.29: 1. Vstup sání

Celková kontrola

Zkontrolujte, zda nejsou poškozeny díly. Pokud jsou některé části poškozené, požádejte naše autorizované servisní středisko o výměnu.

Mazání pohyblivých částí

POZOR: Dodržujte pokyny týkající se frekvence mazání a množství nanášeného maziva. Při nedostatečném mazání hrozí poškození pohyblivých částí.

Hnací osa:

Nanášejte tuk (tuk Makita N No.2 nebo srovnatelný) každých 30 hodin provozu.

▶ Obr.30

POZNÁMKA: Originální mazivo Makita zakoupíte u místního prodejce Makita.

Skladování

Při ukládání nástavce odděleně od hnací jednotky nasad'te na konec trubky kryt.

▶ Obr.31

Intervaly kontroly a údržby

Provozní hodiny Před zahájením		provozu	Denně (10 hodin)	30 hodin
Celá jednotka Vizuální kontrola poškozených částí		√	-	-
Hnací osa Nanesení maziva	-			√
Hnací jednotka Viz návod k obsluze motorové jednotky

ŘEŠENÍ POTÍŽÍ

Před žádostí o opravu provedte nejprve prohlídku sami. Pokud narazíte na problém, který není popsán v návodu, nepokoušejte se stroj demontovat. Požádejte o pomoc některé z autorizovaných servisních středisek Makita, kde k opravám vždy používají náhradní díly Makita.

Problém Pravděpodobná příčina (porucha) Náprava
Motor nelze spustit. - Viz návod k obsluze motorové jednotky.
Motor se brzy zastaví. - Viz návod k obsluze motorové jednotky.
Nelze zvýšit otáčky motoru. - Viz návod k obsluze motorové jednotky.
Ventilátory se neotáčejí.⇒ Motor okamžitě vypněte.	Trubky hnací jednotky a nástavce nejsou správně spojeny.	Připojte potrubí správným způsobem.
	Nesprávná funkce systému pohonu O opravu požádejte v autorizovaném servisním středisku.
Hnací jednotka nezvykle vibruje.⇒ Motor okamžitě vypněte.	Nesprávná funkce systému pohonu O opravu požádejte v autorizovaném servisním středisku.
Ventilátory se nadále otáčejí, i když je povolena spoušt.⇒ Motor okamžitě vypněte.	Hnací jednotka nepracuje správně.	O opravu požádejte v autorizovaném servisním středisku.

⚠UPOZORNĚNÍ: Se strojem Makita popsaným v tomto návodu doporučujeme používat následující příslušenství a nástavce. Při použití jiného příslušenství či nástavců může hrozit nebezpečí zranění osob. Příslušenství lze používat pouze pro stanovené účely.

Potřebujete-li bližší informace ohledně tohoto příslušenství, obraťte se na místní servisní středisko společnosti Makita.

• Prodlužovací hubice
- Plochá hubice
• Sada hubice na okapy
• Originální akumulátor a nabíječka Makita

POZNÁMKA: Některé položky seznamu mohou být k produktu příbaleny jako standardní příslušenství. Příbalené příslušenství se může v různých zemích lišit.

TEHNIČNI PODATKI
