HASZNÁLATI ÚTMUTATÓ BLK 3.5 E Fein

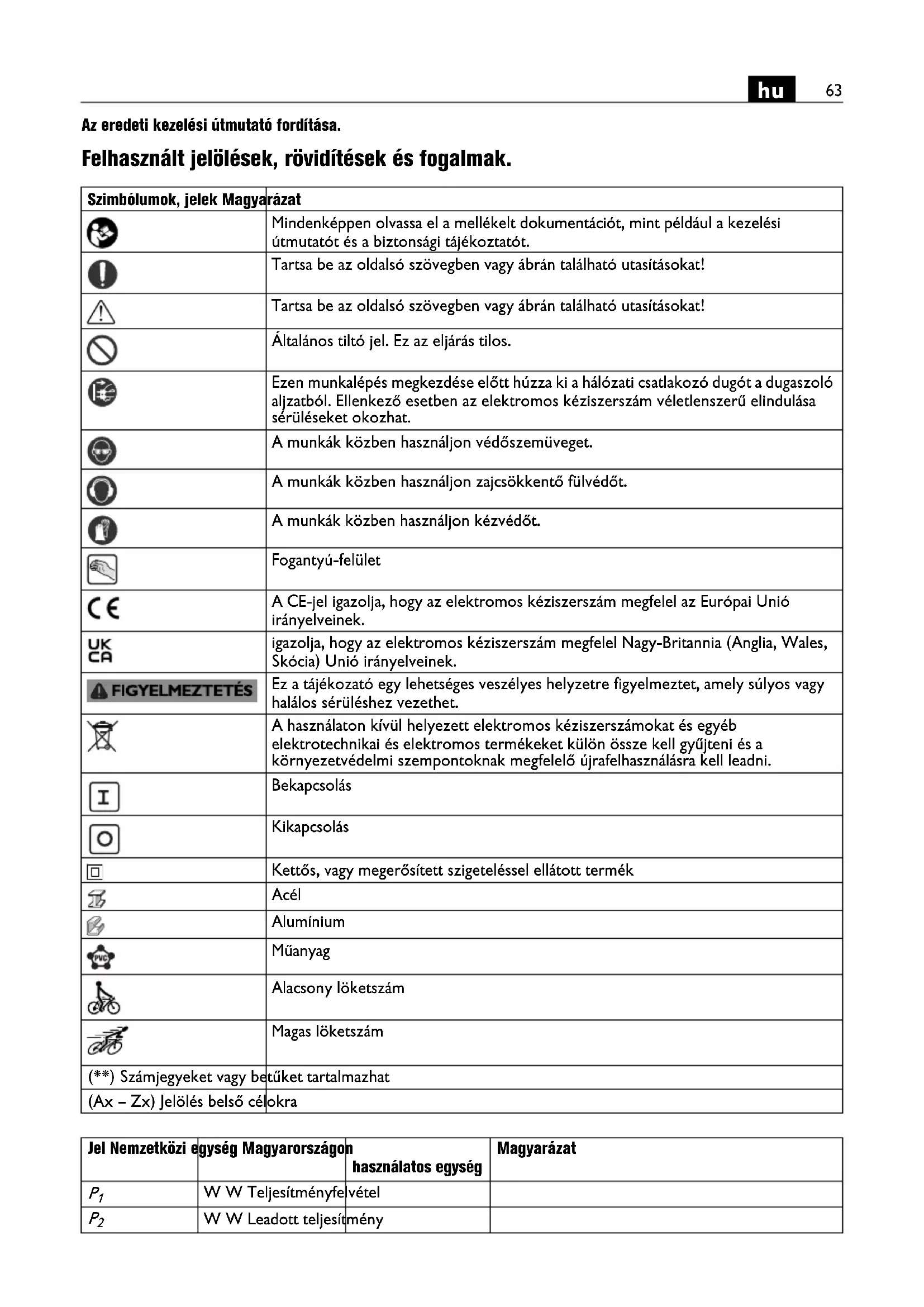

Az eredeti kezelési útmutató fordítása. Felhasznált jelölések, rövidítések és fogalmak. Szimbólumok, jelek Magyarázat Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutatót és a biztonsági tájékoztatót. Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! Általános tiltó jel. Ez az eljárás tilos. Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben az elektromos kéziszerszám véletlenszerű elindulása sérüléseket okozhat. A munkák közben használjon védőszemüveget. A munkák közben használjon zajcsökkentő fülvédőt. A munkák közben használjon kézvédőt. Fogantyú-felület A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. Ez a tájékozató egy lehetséges veszélyes helyzetre figyelmeztet, amely súlyos vagy halálos sérüléshez vezethet. A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai és elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. Bekapcsolás Kikapcsolás Kettős, vagy megerősített szigeteléssel ellátott termék Acél Alumínium Műanyag Alacsony löketszám Magas löketszám (**) Számjegyeket vagy betűket tartalmazhat (Ax – Zx) Jelölés belső célokra Jel Nemzetközi egység Magyarországon használatos egység Magyarázat

W W Teljesítményfelvétel

W W Leadott teljesítmény64

Az Ön biztonsága érdekében. Olvassa el az összes biztonsági figyelmeztetést és előírást. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Ne használja ezt az elektromos kéziszerszámot, mielőtt gondosan el nem olvasta és meg nem értette ezt a kezelési útmutatót és a mellékelt „Általános biztonsági tájékoztató” (dokumentáció száma: 3 41 30 465 06 0). A fent megnevezett dokumentációt a későbbi használathoz őrizze meg és az elektromos kéziszerszám továbbadása vagy eladása esetén adja tovább az új tulajdonosnak. Ugyanígy tartsa be az idevonatkozó helyi munkavédelmi rendelkezéseket. Az elektromos kéziszerszám rendeltetése: A FEIN cég által engedélyezett betétszerszámokkal és tartozékokkal, kézzel vezetett lemezollóként, az időjárás behatásaitól védett környezetben, lemezekben vízhozzávezetés nélkül készített kivágások és kis sugarú ívek vágására szolgál. Ez az elektromos kéziszerszám egy megfelelő teljesítményű váltakozó áramú generátorról is üzemeltethető, amely megfelel az ISO 8528 szabványban meghatározott G2 kiviteli osztály követelményeinek. Egy generátor mindenekelőtt akkor NEM felel meg ennek a szabványnak, ha az úgynevezett torzítási tényező túllépi a 10 %-ot. Ha kétségei vannak, tájékozódjon az Ön által használt generátor tulajdonságairól. Biztonsági információk. Használja a berendezéssel együtt szállított pótfogantyúkat. Ha elveszti az uralmát a berendezés felett, ez sérülésekhez vezethet.

, rpm, r/perc /perc Üresjárati löketszám

m/min m/perc Vágási sebesség U VVFeszültség f Hz Hz Frekvencia M... mm mm Méret, metrikus menet Ø mm mm Egy körkeresztmetszetű alkatrész átmérője mm mm max. anyagvastagság legfeljebb 400 N/mm

szilárdságú acélban mm mm max. anyagvastagság legfeljebb 600 N/mm

szilárdságú acélban mm mm max. anyagvastagság legfeljebb 800 N/mm

szilárdságú acélban mm mm Legnagyobb anyagvastagság alumíniumban 250 N/mm

mm mm Belső kivágásokhoz szükséges előfurat átmérője mm mm Minimális belső kanyarodási ív kg kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint

dB dB Hangnyomás szint

dB dB Hangteljesítmény szint

pCpeak dB dB Hangnyomásszint csúcsérték K... Szórás m/s

A rezgéskibocsátási összérték (a három irányban mért rezgés vektorösszege) az EN 62841 szabványnak megfelelően

Rezgés kibocsátási érték m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s

Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. Jel Nemzetközi egység Magyarországon használatos egység Magyarázat Fe 400 Fe 600 Fe 800 Al 25065

Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket. Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szűrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását. A betétszrszámok élesek. Ne vigye a kezét a betétszerszámok közelébe. A betétszerszámok megérintése sérülésekhez vezethet. Biztosítsa be a leeső forgácsok és az esetleg leeső elektromos kéziszerszám ellen a munkaterületet és az alatta található területet, ha a magasban dolgozik. A leeső tárgyak sérülésekhez vezetnek. A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. Az elektromos kéziszerszámra táblákat és jeleket csavarokkal vagy szegecsekkel felerősíteni tilos. Egy megrongálódott szigetelés már nem nyújt védelmet az áramütés ellen. Ne használjon olyan tartozékokat, amelyeket nem az elektromos kéziszerszámot gyártó cég fejlesztett ki, vagy amelynek használatát az nem engedélyezte. Biztonságos üzemelést csak úgy lehet elérni, ha a tartozék pontosan hozzáillik az Ön elektromos kéziszerszámához. Rendszeresen tisztítsa ki egy fémmentes tárggyal az elektromos kéziszerszám szellőzőnyílásait. A motorventilátor beszívja a port a motorházba. Ez túlságosan sok fémpor felgyülemlése esetén villamos zárlatot okozhat. Üzembevétel előtt ellenőrizze, nincs-e megrongálódva a hálózati csatlakozó vezeték és a csatlakozó dugó. Ajánlás: Az elektromos kéziszerszámot mindig csak egy 30 mA vagy annál alacsonyabb méretezési áramú hibaáram védőkapcsolón (RCD) keresztül üzemeltesse. Rezgésszintek és zajkibocsátási értékek Az ezen előírásokban megadott rezgésszintek és zajkibocsátási értékek az EN 62841 szabványban rögzített mérési módszerrel kerültek meghatározásra és az elektromos kéziszerszámok egymás közötti összehasonlítására használhatók. Az értékek a rezgési és zajterhelés ideiglenes becslésére is alkalmazhatók. A megadott rezgésszintek és zajkibocsátási értékek az elektromos kéziszerszám fő alkalmazási területeire vonatkoznak. Ha azonban az elektromos kéziszerszámot más célokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgési összértékek és a zajkibocsátási értékek eltérhetnek az itt megadott értékektől. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényegesen megnövelheti. A rezgési és zajterhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgési és zajterhelést lényeges mértékben csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések és a zajkibocsátás hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése. Kezelési tájékoztató. Az elektromos kéziszerszámot csak bekapcsolva vigye fel a megmunkálásra kerülő munkadarabra. Munka közben az elektromos kéziszerszámot lehetőleg a megmunkálásra kerülő munkadarabra merőlegesen tartsa. Vezesse az elektromos kéziszerszámot egyenletesen és könnyedén tolva a vágási irányban. A túl erős előtolás a tartozékok élettartamát lényeges mértékben csökkenti. Az elektromos kéziszerszámot tartós üzemben csak a legmagasabb löketszám fokozatban (6) üzemeltesse (lásd a következő oldalon: 6). A löketszámfokozatokat (1 ... 5) lényegében csak rövid időtartamú vágásokhoz használja, ahol például pontosan egy vágási vonal mentén kell a vágást végrehajtani. Ez különösen a megengedett legnagyobb lehetséges anyagvastagságokta vonatkozik. A fémlemezeket ne a hegesztési pontokban vágja. Ne vágjon olyan többrétegű fémlemezeket, amelyek túllépik a maximális anyagvastagságot. A bélyeg és a matrica élettartamának megnövelésére ajánlatos a tervezett vágási vonal mentén kenőanyagot felvinni az anyagra: – acéllemezek vágása esetén: vágópasztát vagy hűtő- kenőfolyadékot, – alumíniumlemezek vágása esetén: petróleumot. Egy belső kivágás létrehozásához egy előfuratra van szükség, a furat átmérőjét lásd „Műszaki adatok”. Az elektromos kéziszerszámot csak azután kapcsolja ki, miután kihúzta azt a vágási vonalból. A bélyegek és matricák elhasználódását abból lehet a legjobban észrevenni, hogy az előtoláshoz szükséges erő lényegesen magasabb, és a haladási sebesség alacsonyabb lesz. A bélyeget – de nem a matricát – után lehet köszörülni, ha a leköszörült bélyeg hossza nem lesz kisebb a matrica minimális méreténél. Matrica A bélyeg legkisebb hosszúsága BLK3.5E (**): 3 13 09 093 00 3 51,5 mm 3 13 09 094 00 1 51,5 mm BLK5.0E (**): 3 13 09 109 00 2 58,8 mm 3 13 09 107 00 0 56,5 mm 3 13 09 108 00 8 nem utáncsiszolható66

BLK3.5E (**): A sablon segítségével történő vágásoknál a sablont a bélyegvezető alsó hengeres része tapogatja le. A sablon és a tényleges vágóél közötti távolság 2,5 mm. A sablon vastagsága legalább 2 mm legyen, a sablon és a megmunkálásra kerülő munkadarab vastagságának összege nem haladhatja meg a 5,5 mm-t. Alkatrészek A véletlen indulás elleni védelem meggátolja, hogy az elektromos kéziszerszám magától ismét elinduljon, ha üzem közben tápfeszültség kiesés lépett fel. Ebben az esetben kapcsolja ki az elektromos kéziszerszámot, ellenőrizze a tápfeszültséget, majd kapcsolja ismét be az elektromos kéziszerszámot. Az elektronikus löketszám előválasztés lehetővé teszi a löketszám mindenkori alkalmazásnak és az ehhez alkalmazásra kerülő betétszerszámnak megfelelő beállítását. Az elektromos kéziszerszám egy túlterhelés és leblokkolás elleni védelemmel van ellátva. A szerszám túlterhelése vagy leblokkolása esetén a tápfeszültség megszakításra kerül. Ebben az esetben kapcsolja ki az elektromos kéziszerszámot, távolítsa el a munkadarabból és ellenőrizze a szerszámot. Ezután kapcsolja be ismét az elektromos kéziszerszámot. Üzembentartás és vevőszolgálat. Különösen hátrányos körülmények fennállása esetén fémek megmunkálásakor az elektromos kéziszerszám belsejében elektromosan vezetőképes por rakódhat le. Ez hátrányos hatással lehet az elektromos kéziszerszám védőszigetelésére. Fújja ki gyakran az elektromos kéziszerszám belső terét a szellőzőnyíláson keresztül száraz és olajmentes préslevegővel és a iktasson be a hálózati vezeték elé egy hibaáram védőkapcsolót (FI). Kissé zsírozza be a matricatartó és a bélyeg közötti csúszó felületeket. Az olyan termékeket, amelyek azbeszttel kerültek érintkezésbe, nem szabad javításra leadni. Az azbeszttel szennyezett termékeket az adott országban érvényes, az azbesztet tartalmazó hulladékokra vonatkozó előírásoknak megfelelően kell ártalmatlanítani. Ha az elektromos kéziszerszám csatlakozó vezetéke megsérült, azt a gyártóval vagy annak képviselőjével ki kell cseréltetni. A következő alkatrészeket szükség esetén Ön is kicserélheti: Szerszám Jótállás és szavatosság. A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk. Az elektromos kéziszerszám szállítási terjedelmében lehet, hogy az ezen kezelési útmutatóban leírásra vagy ábrázolásra került tartozékoknak csak egy része található meg. Megfelelőségi nyilatkozat A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU- vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti. Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti. A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak. A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH Hans-Fein-Straße 81 73529 Schwäbisch Gmünd-Bargau, Germany Környezetvédelem, hulladékkezelés. A csomagolásokat, a selejtes elektromos kéziszerszámokat és tartozékokat a környezetvédelmi szempontoknak megfelelően kell újra felhasználni.67
