| Produkto tipas | Nešiojama sliekė |
| Prekės ženklas | Fein |
| Modelis | BLK 3.5 E |
| Vardinė įtampa | 230 V |
| Dažnis | 50 - 60 Hz |
| Sunaudojama galia | 550 W |
| Tuščiosios eigos smūgių skaičius | 1200 - 2700 min⁻¹ (reguliuojamas) |
| Maks. plieno storis (400 N/mm²) | 3,5 mm |
| Maks. plieno storis (600 N/mm²) | 2,5 mm |
| Maks. plieno storis (800 N/mm²) | 1,5 mm |
| Maks. aliuminio storis (250 N/mm²) | 4,0 mm |
| Svoris pagal EPTA | 1,9 kg |
| Dviguba izoliacija | Taip |
| Apsauga nuo netyčinio paleidimo | Taip |
| Elektroninis smūgių skaičiaus parinkimas | Taip |
| Min. vidinis lenktų pjūvių spindulys | 10 mm |
| Pjovimo įrankio tipas | Punšas ir matrica |
| Rekomenduojamas tepimas | Pjovimo pasta (plienui), žibalo aliejus (aliuminiui) |
| Priežiūra | Prapūsti suslėgtu oru, sutepti kontaktinius paviršius |
| Keičiamos susidėvinčios dalys | Punšas ir matrica |
| Leidžiami priedai | Specifiniai FEIN antgaliai ir movos |
Dažnai užduodami klausimai - BLK 3.5 E Fein
Naudotojų klausimai apie BLK 3.5 E Fein
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo žirklės PDF formatu nemokamai! Raskite savo instrukciją BLK 3.5 E - Fein ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. BLK 3.5 E prekės ženklo Fein.

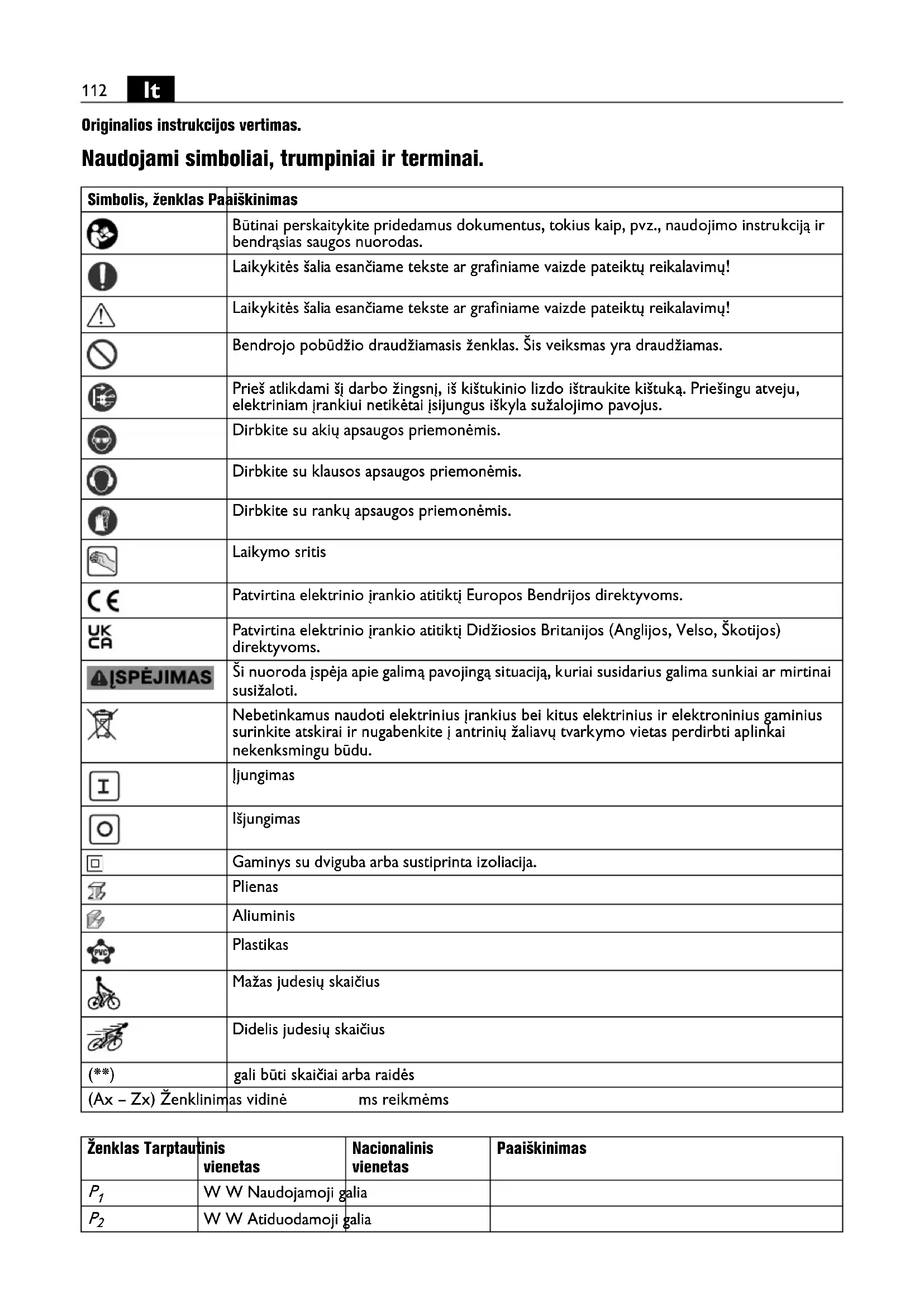

NAUDOJIMO INSTRUKCIJA BLK 3.5 E Fein
Originalios instrukcijos vertimas.
Naudojami simboliai, trumpiniai ir terminai.
| Simbolis, ženklas Paaiškinimas | |
 | Būtinai perskaitykite pridedamus dokumentus, tokius kaip, pvz., naudojimo instrukciją ir bendrąsias saugos nuorodas. |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! |
 | Laikykitės šalia esančiame tekste ar grafiniame vaizde pateiktų reikalavimų! |
 | Bendrojo pobūdžio draudžiamasis ženklas. Šis veiksmas yra draudžiamas. |
 | Prieš atlikdami šį darbo žingsnį, iš kištukinio lizdo ištraukite kištuką. Priešingu atveju, elektriniam įrankiui netikėtai įsijungus iškyla sužalojimo pavojus. |
 | Dirbkite su akių apsaugos priemonėmis. |
 | Dirbkite su klausos apsaugos priemonėmis. |
 | Dirbkite su rankų apsaugos priemonėmis. |
 | Laikymo sritis |
 | Patvirtina elektrinio įrankio atitiktį Europos Bendrijos direktyvoms. |
 | Patvirtina elektrinio įrankio atitiktį Didžiosios Britanijos (Anglijos, Velso, Škotijos) direktyvoms. |
 SPĖJIMAS | Ši nuoroda įspėja apie galimą pavojingą situaciją, kuriai susidarius galima sunkiai ar mirtinai susižaloti. |
 | Nebetinkamus naudoti elektrinius įrankius bei kitus elektrinius ir elektroninius gaminius surinkite atskirai ir nugabenkite į antrinių žaliavų tvarkymo vietas perdirbti aplinkai nekenksmingu būdu. |
 | Įjungimas |
 | Išjungimas |
 | Gaminys su dviguba arba sustiprinta izoliacija. |
 | Plienas |
 | Aliuminis |
 | Plastikas |
 | Mažas judesių skaičius |
 | Didelis judesių skaičius |
 | gali būti skaičiai arba raidės |
 - Zx) Ženklinimas vidinė ms reikmėms | |
| Ženklas Tarptautinis vienetas | Nacionalinis vienetas | Paaiškinimas |
| P_1 | W W Naudojamoji galia | |
| P_2 | W W Atiduodamoji galia |
| Ženklas | Tarptautinis vienetas | Nacionalinis vienetas | Paaiškinimas |
| n_0 | /min, min ^-1 , rpm, r/min | /min Tuščiosios eigos | judesių skaičius |
| n_S | m/min m/min Pjovimo | greitis | |
| UV | V | N | u s t |
| fHz Hz Dažnis | |||
| M... | mm mm Dydis, metrinis sriegis | ||
| ∅ mm mm Apskritos dalies skersmuo | |||
| Fe 400 | mm mm Maks. plieninio ruošinio storis iki | 400 N/mm2 | |
| Fe 600 | mm mm Maks. plieninio ruošinio storis iki | 600 N/mm2 | |
| Fe 800 | mm mm Maks. plieninio ruošinio storis iki | 800 N/mm2 | |
| Al 250 | mm mm Maks. aliuminio ruošinio storis iki | 250 N/mm2 | |
| mm | mm | Kiaurymės, skirtos vidiniam kontūrui kirpti, skersmuo | |
| mm mm Mažiausias vidinis posūkio spindulys | |||
| kg | kg | Masė pagal „EPTA-Procedure 01“ | |
| L_pA | dB | dB | Garso slėgio lygis |
| L_wA | dB | dB | Garso galios lygis |
| L_pCpeak | dB | dB | Aukščiausias garso slėgio lygis |
| K... | Paklaida | ||
| a | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė pagal EN 62841(trijų krypčių atstojamasis vektorius) |
| a_val. | m/s ^2 | m/s ^2 | Vibracijos emisijos vertė |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Tarptautinės matavimo vienetų sistemosSIbaziniai ir išvestiniai vienetai. | |
Jūsų saugumui.
⚠️ ISPĖJIMAS
Perskaitykite visas saugos nuorodas ir reikalavimus.
Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima susižaloti ar sužaloti kitus asmenis.
Išsaugokite šią instrukciją, kad ir ateityje galėtumėte ja pasinaudoti.
Nepradėkite naudoti šio elektrinio įrankio, kol atidžiai neperskaitėte ir gerai nesupratote šios naudojimo instrukcijos bei pridėtų „Bendruju saugos nuorodu“ (leidinio numeris 3 41 30 465 06 0). Išsaugokite išvardytus dokumentus, kad ir ateityje galėtumėte jais pasinaudoti, ir atiduokite juos kartu su elektriniu įrankiu, jei perduodate ar parduodate jį kitam savininkui.
Taip pat laikykitės specialiųjų nacionalinių darbo saugos reikalavimų.
Elektrinio įrankio paskirtis:
Rankomis valdomos skardos žirklės skirtos skardai kirpti; jos tinka išpjovoms ir mažo spindulio kreivėms kirpti su FEIN aprobuotais darbo įrankiais ir papildoma įranga be vandens tiekimo nuo atmosferos poveikio apsaugotoje aplinkoje.
Ši elektrinį įrankį taip pat galima naudoti su pakankamos galios kintamosios srovės generatoriais, atitinkančiais ISO 8528 standartą, gaminio kokybės G2. Įrankis šio standarto neatitinka, jei vadinamasis netiesinių iškraipymų koeficientas viršijamas 10 %. Jei abejojate, išsiaiškinkite apie naudojamą generatorių.
Specialiosios saugos nuorodos.
Naudokite kartu su prietaisu tiekiamas papildomas rankenas. Praradus kontrolę iškyla pavojus susižeisti.
Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio
dalelių. Akys turi būti apsaugotos nuo skriejančių svetimkūnių, atsirandančių atliekant įvairius darbus. Respiratorius arba apsauginė kaukė turi išfiltruoti darbo metu kylančias dulkes. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Darbo įrankiai yra aštrūs. Niekada nelaikykite rankų arti darbo įrankių. Palietę darbo įrankius, galite susižeisti.
Jei dirbate aukštyje, apsaugokite darbo vietą ir sritį po ja nuo krintančių drožlių ir paties elektrinio įrankio. Krintantys daiktai gali sužaloti.
Įtvirtinkite ruošinį. Saugiau dirbti, kai ruošinys įtvirtintas veržimo įrangoje nei laikomas rankoje.
Draudžiama prie elektrinio įrankio prisukti ar prikniedyti lenteles ar ženklus. Pažeista izoliacija neapsaugo nuo elektros smūgio.
Nenaudokite jokios papildomos įrangos, kurios specialiai nesukūrė arba neaprobavo elektrinio įrankio gamintojas. Tai, kad papildomą įrangą galima pritvirtinti prie įrankio, nereiškia, kad bus saugu naudoti.
Nemetaliniais įrankiais reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventilatorius į korpusą traukia dulkes. Jei metalo dulkių prisirenka per daug, iškyla elektros smūgio pavojus.
Prieš pradėdami eksploatuoti, patikrinkite, ar nepažeistas maitinimo laidas ir tinklo kištukas.
Patarimas: elektrini įrankį visada naudokite su nuotėkio srovės apsauginiu jungikliu (RCD), kurio išmatuota nuotėkio srovė 30 mA arba mažesnė.
Vibracijos ir triukšmo emisijos vertės
Šioje instrukcijoje pateiktos vibracijos ir triukšmo emisijos vertės buvo išmatuotos pagal EN 62841 standartizuotą matavimo metodą ir lyginant tarpusavyje elektrinius įrankius jas galima naudoti. Jos skirtos vibracijos ir triukšmo emisijos poveikiui preliminariai įvertinti.
Nurodytos vibracijos ir triukšmo emisijos vertės atitinka pagrindinius elektrinio įrankio naudojimo atvejus.
Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, bendros vibracijos vertės ir triukšmo emisijos vertės gali kisti. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laiką galimai žymiai padidės.
Norint tiksliai įvertinti vibracijos ir triukšmo emisijos poveikį, reikia atsižvelgti ir į laika, per kurį prietaisas buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos ir triukšmo emisijos poveikis per visą darbo laika galimai žymiai sumažės.
Operatoriui nuo vibracijos ir triukšmo emisijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.
Valdymo nuorodos.
Elektrinį įrankį pirmiausia įjunkite ir tada artinkite prie ruošinio.
Kirpdami elektrinj įrankį laikykite kaip galima vertikaliau ruošinio paviršiaus atžvilgiu.
Elektrini įrankį tolygia ir nedidele pastūma stumkite pjovimo kryptimi. Per didelė pastūma labai sutrumpina darbo įrankių naudojimo laiką.
Nuolatinio veikimo režime elektrini įrankį naudokite tik su aukščiausia judesių skaičiaus pakopa (6) (žr. psl. 6).
Judesių skaičiaus pakopos (1 ... 5) naudotinos tik trumpalaikiams pjūviams, kai, pavyzdžiui, reikia tiksliai pjauti išilgai pjovimo linijos. Tai visų pirma taikoma dirbant su didžiausio galimo storio medžiagomis.
Nekirpkite skardos suvirinimo vietose. Nekirpkite daugiasluoksnių skardų, viršijančių maksimalų ruošinio storį.
Siekiant pailginti štampo ir matricos naudojimo laiką, numatytą pjūvio liniją rekomenduojama patepti tepimo priemone:
Norint iškirpti vidinį kontūrą, pirmiausia reikia išgręžti kiaurymę, kurios skersmuo nurodytas „Techninių duomenų“ lentelėje.
Elektrinj įrankį išjunkite tik ištraukę jį iš kirpimo takelio.
Susidėvėjusio štampo ir matricos požymis yra žymiai padidėjęs pastūmos jėgos poreikis, esant mažesniam darbo našumui.
štampa – bet ne matricą – galima pagaląsti, jei pagaląsto štampo ilgis nėra mažesnis už minimalų ilgi, reikalingą štampui į matricą įleisti.
| Matrica Štampo minimalus ilgis | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,5 mm | |
| 3 13 09 108 00 8 galąst negalima | |
BLK3.5E (**): pjaunant pagal šabloną, štampo kreipiamosios apatinė cilindrinė dalis apčiuopia šabloną. Atstumas tarp šablono ir faktinės pjūvio briaunos yra 2,5 mm.
Šablonas turėtų būti ne mažiau kaip 2 mm storio, bendras šablono ir ruošinio storis turi būti ne daugiau kaip 5,5 mm.
Iranga
Apsauga nuo pakartotinio jsijungimo neleidžia elektriniam įrankiui automatiškai jsijungti iš naujo, jei darbo metu nutrūko elektros energijos tiekimas. Tokiu atveju išjunkite elektrinį įrankį, patikrinkite maitinimo šaltinį ir vėl įjunkite elektrinį įrankį.
Elektroninis išankstinis judesių skaičiaus nustatymas leidžia pritaikyti sūkių skaičių atsižvelgiant į konkrečią užduotį ir naudojamą darbo įrankį.
Elektrinis įrankis yra su apsauga nuo perkrovos ir nuo blokavimo. Perkrovos ar darbo įrankio blokavimo atveju nutraukiamas elektros energijos tiekimas. Tokiu atveju elektrinį įrankį išjunkite, atitraukite nuo ruošinio ir patikrinkite darbo įrankį. Po to elektrinį įrankį vėl ijunkite.
Techninė priežiūra ir remonto dirbtuvės.
Esant ekstremalioms eksploatavimo sąlygoms, apdorojant metalus elektrinio įrankio viduje gali susikaupti laidžių dulkių. Gali būti pažeidžiama elektrinio įrankio apsauginė izoliacija. Elektrinio įrankio vidų per ventiliacines angas dažnai prapūskite sausu suslėgtu oru, kuriame nėra alyvos, ir prijunkite nuotėkio srovės apsauginį išjungikljį (FI).
Šiek tiek patepkite slydimo paviršių tarp matricos laikiklio ir štampo.
Gaminius kurie lietėsi su asbestu, draudžiama perduoti remontui. Asbestu užterštus gaminius šalinkite pagal jūsų šalyje asbesto turinčių atliekų tvarkymą reglamentuojančius tesės aktus.
Jei pažeidžiamas elektrinio įrankio jungiamasis laidas, ji turi pakeisti gamintojas arba gamintojo atstovas.
Šias dalis, jei reikia, galite pakeisti patys: darbo jrankius
Įstatyminė garantija ir savanoriška gamintojo garantija.
Gaminiui įstatyminė garantija suteikiama pagal šalyje, kurioje buvo pateiktas rinkai, galiojančius įstatyminius aktus. Be to, FEIN suteikia garantiją pagal FEIN gamintojo garantinį raštą.
Jūsų elektrinio įrankio tiekiamame komplekte gali būti tik dalis šioje naudojimo instrukcijoje aprašytos ar pavaizduotos papildomos įrangos.
Atitikties deklaracija.
CE deklaracija galioja tik Europos Sajungos ir ELPA (Europos laisvosios prekybos asociacijos) šalyse ir tik ES arba ELPA rinkai skirtiems gaminiams. Pateikus gaminj i ES rinką, UKCA ženklas netenka galios.
UKCA deklaracija galioja tik Jungtinės Karalystės (Anglijos, Velso ir Škotijos) rinkai ir tik Jungtinės Karalystės rinkai skirtiems produktams. Pateikus gaminį i JK rinką, CE ženklas netenka galios.
Firma FEIN savo atsakomybės ribose patvirtina, kad šis produktas atitinka šios instrukcijos paskutiniame puslapyje nurodytus specialiuosius reikalavimus.
Techninė byla laikoma:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Aplinkosauga, šalinimas.
Pakuotės, nebetinkami naudoti elektriniai įrankiai ir papildoma įranga turi būti perdirbami aplinkai nekenksmingu būdu.
