| Вид продукт | Преносима ножица |
| Марка | Fein |
| Модел | BLK 3.5 E |
| Номинално напрежение | 230 V |
| Честота | 50 - 60 Hz |
| Консумирана мощност | 550 W |
| Брой на ходовете на празен ход | 1200 - 2700 min⁻¹ (регулируем) |
| Макс. дебелина на стомана (400 N/mm²) | 3,5 mm |
| Макс. дебелина на стомана (600 N/mm²) | 2,5 mm |
| Макс. дебелина на стомана (800 N/mm²) | 1,5 mm |
| Макс. дебелина на алуминий (250 N/mm²) | 4,0 mm |
| Тегло според EPTA | 1,9 kg |
| Двойна изолация | Да |
| Защита срещу неволно стартиране | Да |
| Електронна предварителна селекция на хода | Да |
| Мин. вътрешен радиус за извити изрези | 10 mm |
| Тип режещ инструмент | Щанц и матрица |
| Препоръчително смазване | Паста за рязане (стомана), керосин (алуминий) |
| Поддръжка | Издухване със сгъстен въздух, смазване на контактните повърхности |
| Сменяеми износващи се части | Щанц и матрица |
| Разрешени аксесоари | Специфични накрайници и втулки FEIN |
Често задавани въпроси - BLK 3.5 E Fein
Въпроси на потребители за BLK 3.5 E Fein
0 въпрос за това устройство. Отговорете на тези, които знаете, или задайте свой въпрос.
Задайте нов въпрос за това устройство
Изтеглете инструкциите за вашия ножици в PDF формат безплатно! Намерете ръководството си BLK 3.5 E - Fein и вземете отново електронното си устройство в ръце. На тази страница са публикувани всички документи, необходими за използването на вашето устройство. BLK 3.5 E на марката Fein.

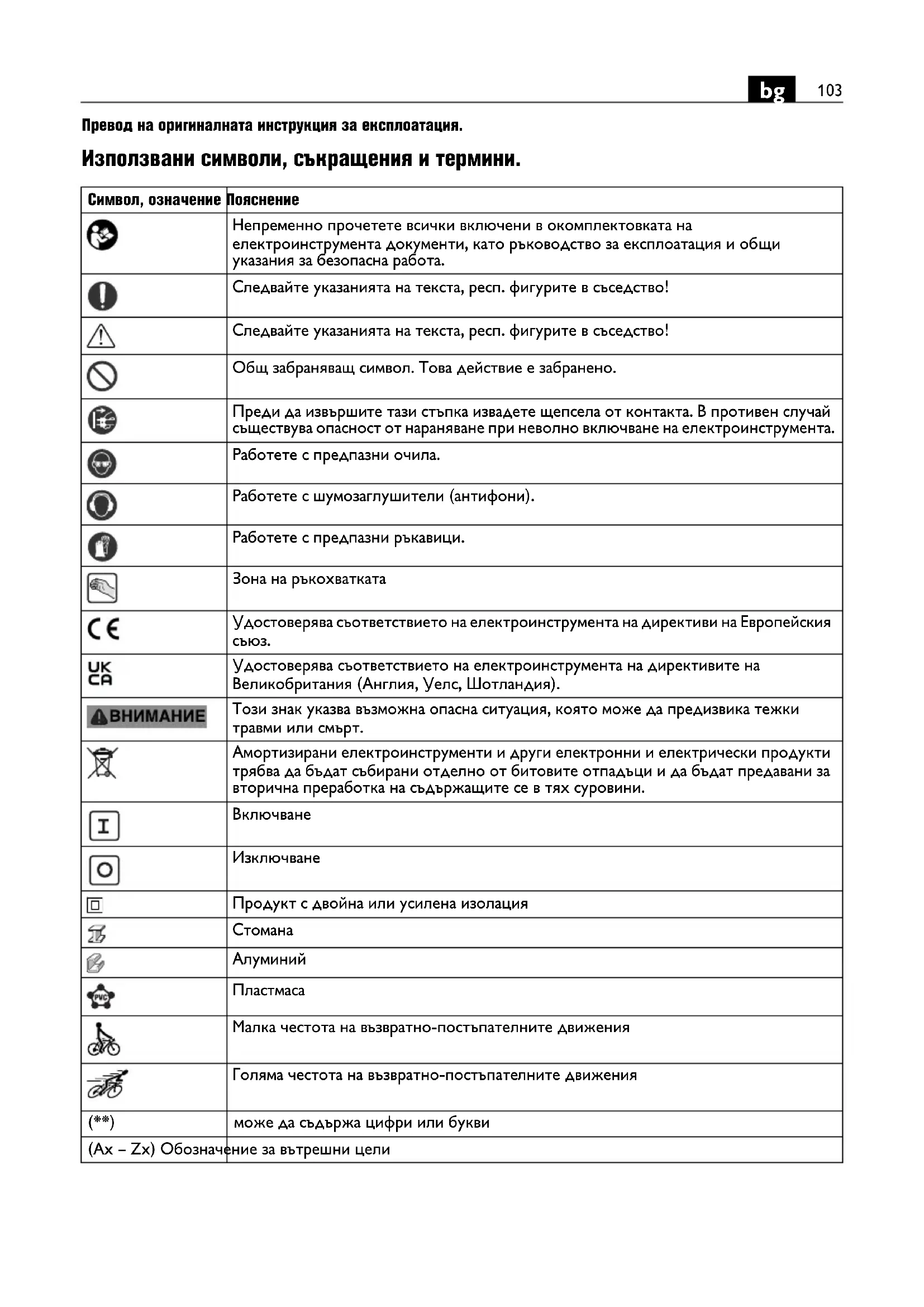

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ BLK 3.5 E Fein
Превод на оригиналната инструкция за експлоатация.
Използвани символи, съкращения и термини.
| Символ, означение | Пояснение |
| [DW6G] | Непременно прочетете всички включени в окомплектовката на електроинструмента документи, като ръководство за експлоатация и общи указания за безопасна работа. |
 | Следвайте указанията на текста, респ. фигурите в съседство! |
 | Следвайте указанията на текста, респ. фигурите в съседство! |
 | Общ забраняващ символ. Това действие е забранено. |
 | Преди да извършите тази стъпка извадете щепсела от контакта. В противен случай съществува опасност от нараняване при неволно включване на електроинструмента. |
 | Работете с предпазни очила. |
 | Работете с шумозаглушители (антифони). |
 | Работете с предпазни ръкавици. |
 | Зона на ръкохватката |
 | Удостоверява съответствието на електроинструмента на директиви на Европейския съюз. |
 | Удостоверява съответствието на електроинструмента на директивите на Великобритания (Англия, Уелс, Шотландия). |
 НИМАНИЕ | Този знак указва въможна опасна ситуация, която може да предизвика тежки травми или смърт. |
 | Амортизирани електроинструменти и други електронни и електрически продукти трябва да бъдат събирани отделно от битовите отпадъци и да бъдат предавани за вторична преработка на съдържащите се в тях суровини. |
 | Включване |
 | Изключване |
 | Продукт с двойна или усилена изолация |
 | Стомана |
 | Алуминий |
 | Пластмаса |
 | Малка честота на възвратно-постъпателните движения |
| [BTCX] | Голяма честота на възвратно-постъпателните движения |
 | може да съдържа цифри или букви |
 - Zx) Обозначение за вътрешни цели | |
| Символ Международноозначение | Националноозначение | Пояснение | |
| P_1 | W | W | Консумирана мощност |
| P_2 | W | W | П о л |
| n_0 | /min, min ^-1 , rpm,r/min | /min | Честота на възвратно постъпателнитедвижения на празен ход |
| n_S | m/min m/min Скорост на рязане | ||
| UV | V | Номинално напрежение | |
| fHz Hz Честота | |||
| M... | mm mm Размер, метрична резба | ||
| ∅ | mm | mm | Диаметър на кръгъл детайл |
| Fe 400 | mm mm Макс. дебелина на обработвания | детайл,стомана до 400 N/mm ^2 | |
| Fe 600 | mm mm Макс. дебелина на обработвания | детайл,стомана до 600 N/mm ^2 | |
| Fe 800 | mm mm Макс. дебелина на обработвания | детайл,стомана до 800 N/mm ^2 | |
| Al 250 | mm mm Макс. дебелина на обработвания | материал,алуминий до 250 N/mm ^2 | |
| mm | mm | Диаметър на предварително пробиванияотвор при изрязване по вътрешен контур | |
| mm | mm | Радиус на вътрешна дъга, най-малко | |
| kg | kg | Маса съгласно EPTA-Procedure 01 | |
| L_pA | dB | dB | Равнище на звуковото налягане |
| L_wA | dB | dB | Равнище на мощността на звука |
| L_pCpeak | dB | dB | Пиково равнище на звуковото налягане |
| K... | Неопределеност | ||
| a | m/s ^2 | m/s ^2 | Генерирани вибрации съгласно EN 62841(векторна сума по трите направления) |
| a_h | m/s ^2 | m/s ^2 | Генерирани вибрации |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Основни и производни единици отМеждународната система за мерни единици SI. | |
Прочетете всички указания за безопасна работа и за работа с
електроинструмента. Пропуски при спазването на указанията за безопасна работа и за работа с електроинструмента могат да предизвикат токов удар, пожар и/или тежки травми.
Съхранявайте всични указания за безопасна работа и за работа с електроинструмента за ползване в бъдеще.
Не използвайте този електроинструмент, преди внимателно да прочетете и напълно да разберете това ръководство за експлоатация, както и приложените «Общи указания за безопасна работа» (Номер на публикация
3 41 30 465 06 0). Съхранявайте посочените материали за ползване по-късно и при продажба на електроинструмента или когато го давате за ползване от други лица ги предавайте заедно с него.
Съблюдавайте също валидните национални разпоредби по охрана на труда.
Предназначение на електроинструмента:
Ръчна електрическа ножица за ламарина за разрязване и изрязване по дъги с малък радиус без използване на охлаждаща течност с утвърдените от фирма FEIN работни инструменти и допълнителни приспособления и в закрити помещения.
Този електроинструмент е проектиран също и да бъде захранван от генератори на променлив ток с достатъчна мощност, които съответстват на стандарта ISO 8528, клас на изпълнение G2. Един от съществените признаци за непокриване на изискванията на този стандарт е превишаване на т.нар. клир-фактор 10 %. В случай на съмнение потърсете подробна информация за използвания от Вас генератор.
Специални указания за безопасна работа.
Използвайте включените в окомплектовката спомагателни ръкохватки. Загубата на контрол по време на работа може да предизвика травми.
Работете с лични предпазни средства. В зависимост от приложението работе с цяла маска за лице, защита за очите или предпазни очила. Ако е необходимо, работе с дихателна маска, шумозаглушители (антифони), работни обувки или специализирана престилка, която Ви предпазва от малки откртени при работата частички. Очите Ви трябва да са защитени от летящите в зоната на работа частички. Противопраховата или дихателната маска филтрират възникващия при работа прах. Ако продължително време сте изложени на силен шум, това може да доведе до загуба на слух.
Работните инструменти имат остри ръбове. Не поставяйте ръцете си в близост до работните инструменти. Контактът с работните инструменти може да доведе до наранявания.
Когато работите на високо, осигурявайте работната зона и повърхностите под нея срещу падащите стружки и срещу евентуално падане на електроинструмента. Падащи предмети могат да предизвикат наранявания.
Осигурявайте добре обработвания детайл. Детайл, захванат с подходящо приспособление, се държи по-сигурно и безопасно, отколкото, ако го държите с ръка.
Забранява се захващането към корпуса на електроинструмента на табелки или знаци с винтове или нитове. Повредена изолация не осигурява защита от токов удар.
Не използвайте допълнителни приспособления, които не са изрично проектирани или допуснати за употреба от производителя на електроинструмента. Фактът, че дадено приспособление може да бъде монтирано към електроинструмента, не означава, че ползването му е безопасно.
Редовно почиствайте вентилационните отвори на електроинструмента с неметални инструменти.
Турбинката на електродвигателя засмуква прах в корпуса. При прекомерна запрашеност с метален прах това може да увреди електроизолацията на електроинструмента.
Преди работа проверявайте дали захранващият кабел и щепсельт са изрядни.
Препоръка: винаги включвайте електроинструмента през предпазен дефектнотоков прекъсвач (RCD) с праг на задействане 30 mA или по-мальк.
Стойности на генерираните вибрации и шум
Посочените в това ръководство данни за генерираните вибрации и шум са измерени съгласно стандартизиран в EN 62841 метод и могат да служат за сравнение с други електроинструменти. Те са подходящи също за предварителна оценка на натоварването от вибрации и шум.
Посочените стойности за генерираните вибрации и шум са представителни за типичните приложения на електроинструмента.
Ако обаче електроинструментът бъде използван за други приложения, с различни работни инструменти или след недостатъчно добро поддържане, генерираните вибрации и шум могат да се различават. Това може да увеличи значително натоварването от вибрации и шум за целия период на работа с електроинструмента.
За точното оценяване на натоварването от вибрации и шум трябва да бъдат отчитани също периодите, в които електроинструментът е изключен, както и периодите, в които е включен, но работи на празен ход. Това може да намали значително натоварването от вибрации и шум за целия период на работа с електроинструмента.
⚠️ Предприемайте допълнителни мерки за предпазване на оператора от въздействието на вибрациите и шума, например: правилно поддържане на електроинструмента и работните инструменти, предварително загряване на ръцете, подходяща организация на работните процеси.
Указания за ползване.
Допирайте работния инструмент до детайла само след като предварително сте включили електроинструмента.
По време на рязане дръжте електроинструмента по възможност перпендикулярно на повърхността на детайла.
Водете електроинструмента с равномерно подаване и леко притискане по посока на рязане. Твърде високата скорост на подаване намалява значително дълготрайността на работните инструменти.
При продължителна работа електроинструментът трябва да е на максимальната степен на възвратно-постъпателните движения (6) (вижте страница 6).
Степените на възвратно-постьпателните движения (1 ... 5) са предназначени само за краткотрайни дейности, при които напр. трябва да се извърши прецизен срез по продължението на линия. Това се отнася особено силно до рязане на детайли с максимальна дебелина.
Не режете ламарини на заваръчни площадки. Не режете многослойни ламарини, чиято обща дебелина надхвърля максимально допустимата дебелина на разрязване.
За увеличаване на дълготрайността на щемпела и матрицата се препоръчва нанасянето по продължение на линията на среза на смазващо средство:
- за разрязване на стоманена ламарина: паста за рязане или машинно масло за рязане,
- за разрязване на алуминиева ламарина: течна газ.
За изрязване по вътрешна дъга е необходимо предварителното пробиване на отвор, за диаметъра вижте раздела «Технически данни».
Изключвайте електроинструмента след като предварително сте го извадили от среза.
Осезаемото увеличаване на необходимата сила на притискане при намалена скорост на рязане е призна за износени щемпел и матрица.
Щемпельт – но не и матрицата – може да бъде презаточван, ако дължината му след презаточване не е по-малка от минимално допустимата за използваната матрица.
| Матрица Минимална дължина на щемпела | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 | mm |
| 3 13 09 094 00 1 51,5 | mm |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 | mm |
| 3 13 09 107 00 0 56,5 | mm |
| 3 13 09 108 00 8 не може да се презаточва | |
BLK3.5E (**): При изрязване по шаблон допирът до шаблона се осъществява от долния цилиндричен елемент на водача на щемпела. Разстоянието между шаблона и линията на среза е 2,5 mm.
Шаблонът трябва да е с дебелина най-малко 2 mm, като общата дебелина на шаблона и разрязваната ламарина не трябва да надхвърля 5,5 mm.
Функции
Защитата срещу повторно включване
предотвратява самоволното включване на електроинструмента, ако по време на работа захранващото напрежение е било прекъснато. В такъв случай изключете електроинструмента, проверете захранването и включете електроинструмента отново.
Електронното управление на честотата на възвратно-постъпателните движения позволява
настройването на скоростта на въртене към конкретните работни условия и използвания работен инструмент.
Електроинструментът разполага с предназна защита срещу претоварване и блокиране. При претоварване или блокиране се прекъсва подаването на ток. В такъв случай изключете електроинструмента, отделете го от обработвания детайл и проверете работния инструмент. След това отново включете електроинструмента.
Поддържане и сервис.
При екстремни работни условия при обработване на метални материали по вътрешните повърхности на електроинструмента може да се отложи токопровеждащ прах. Защитната изолация на електроинструмента може да бъде нарушена.
Продухвайте често вътрешните обеми на електроинструмента през вентилационните отвори със сух и обезмаслен въздух под налягане и включвайте електроинструмента през дефектнотокова защита (FI).
Леко смажете контактните повърхнини между държача на матрицата и щемпела.
Продукти, които са влизали в съприкосновение с азбест, не трябва да се предават за ремонт.
Изхвърляйте продукти, влизали в съприкосновение с азбест, съгласно валидната в страната нормативна уредба за отпадъци, съдържащи азбест.
Ако бъде повреден захранващият кабел на електроинструмента, той трябва да бъде заменен от фирмата-производител или от оторизиран сервис.
При необходимост можете сами да замените следните елементи: Работни инструменти
Гаранция и гаранционно обслужване.
Гаранционното обслужване на електроинструмента е съгласно законовите разпоредби в страната-вносител. Освен това фирма FEIN осигурява гаранционно обслужване съгласно Гаранционната декларация на производителя на FEIN.
В окомплектовката на Вашия електроинструмент може да са включени само част от описаните в това ръководство и изобразени на фигурите допълнителни приспособления.
Декларация за съответствие.
Декларацията СЕ се отнася само за страните от Европейския съюз и EFTA (European Free Trade Association – Европейска асоциация за свободна търговия) и само за продукти, които са предназначени за ЕС или EFTA. При внос на продукта на пазара на ЕС символът UKCA губи валидността си.
Декларацията UKCA се отнася само до пазара във Великобритания (Англия, Уелс и Шотландия) и само за продукти, които са предназначени за британския пазар. При внос на продукта на британския пазар символът СЕ губи валидността си.
Фирма FEIN гарантира с пълна отговорност, че този продукт съответства на валидните нормативни документи, посочени на последната страница на това ръководство за експлоатация.
Опазване на околната среда, бракуване.
Опаковките, излезлите от употреба електроинструменти и допълнителни приспособления трябва да се предават за оползотворяване на съдържащите се в тях суровини.
