BLK 3.5 E - škarje Fein - Brezplačna navodila za uporabo

Vrsta izdelka	Prenosne škarje
Znamka	Fein
Model	BLK 3.5 E
Nazivna napetost	230 V
Frekvenca	50 - 60 Hz
Vhodna moč	550 W
Število hodov v prostem teku	1200 - 2700 min⁻¹ (nastavljivo)
Maks. debelina jekla (400 N/mm²)	3,5 mm
Maks. debelina jekla (600 N/mm²)	2,5 mm
Maks. debelina jekla (800 N/mm²)	1,5 mm
Maks. debelina aluminija (250 N/mm²)	4,0 mm
Teža po EPTA	1,9 kg
Dvojna izolacija	Da
Zaščita pred nenamernim ponovnim zagonom	Da
Elektronska predizbira hodov	Da
Min. notranji polmer za krivuljne reze	10 mm
Vrsta rezalnega orodja	Luknjalnik in matrica
Priporočeno mazanje	Rezalna pasta (jeklo), kerozin (aluminij)
Vzdrževanje	Izpihovanje s stisnjenim zrakom, mazanje kontaktnih površin
Zamenljivi obrabljivi deli	Luknjalnik in matrica
Dovoljeni pripomočki	Posebni FEIN nastavki in vtičnice

Pogosto zastavljena vprašanja - BLK 3.5 E Fein

Kako nastaviti število hodov na Fein BLK 3.5 E?

Uporabite elektronsko kolo za predizbiro na orodju. Položaji 1 do 5 so za kratke in natančne reze, položaj 6 je za neprekinjeno delovanje.

Kako zamenjati luknjalnik in matrico?

Izvlecite orodje iz omrežja. Odstranite pritrdilne vijake, zamenjajte obrabljena luknjalnik in matrico. Upoštevajte minimalne dolžine, navedene v navodilih. Luknjalnik lahko ponovno nabrusite, matrice ne.

Kakšno debelino pločevine lahko režete s BLK 3.5 E?

Do 3,5 mm jekla pri 400 N/mm², 2,5 mm pri 600 N/mm², 1,5 mm pri 800 N/mm² in 4,0 mm aluminija pri 250 N/mm².

Ali je treba pri rezanju mazati?

Da, za podaljšanje življenjske dobe luknjalnika in matrice. Uporabite rezalno pasto ali rezalno olje za jeklo, za aluminij pa kerozin.

Kaj storiti ob zagonu orodja?

Orodje je zaščeno pred preobremenitvijo in blokado. V primeru blokade se napajanje prekine. Ustavite orodje, ga odstranite iz obdelovanca, preverite in nato znova zaženite.

Kako očistiti orodje po uporabi?

Redno izpihujte suh stisnjen zrak brez olja skozi prezračevalne odprtine. Zunanje površine očistite z nemetalno krpo.

Kateri pripomočki so dovoljeni za BLK 3.5 E?

Uporabite le posebne nastavke, vtičnice in pripomočke, ki jih je zasnoval ali odobril FEIN. Uporaba neodobrenih pripomočkov je lahko nevarna.

Ali lahko uporabljam škarje na agregatu?

Da, pod pogojem, da agregat ustreza standardu ISO 8528, razred G2, s faktorjem harmonskega popačenja manjšim od 10 %.

Kako ponovno nabrusiti luknjalnik?

Luknjalnik je mogoče ponovno nabrusiti, če njegova dolžina ne postane manjša od najmanjše dolžine, določene za matrico. Matrice ni mogoče nabrusiti.

Kje najdem izjavo o skladnosti?

Izjava o skladnosti CE ali UKCA je na zadnji strani navodil za uporabo. Tehnična dokumentacija je pri C. & E. Fein GmbH, Hans-Fein-Straže 81, 73529 Schwäbisch Gmünd-Bargau, Nemčija.

NAVODILA ZA UPORABO BLK 3.5 E Fein

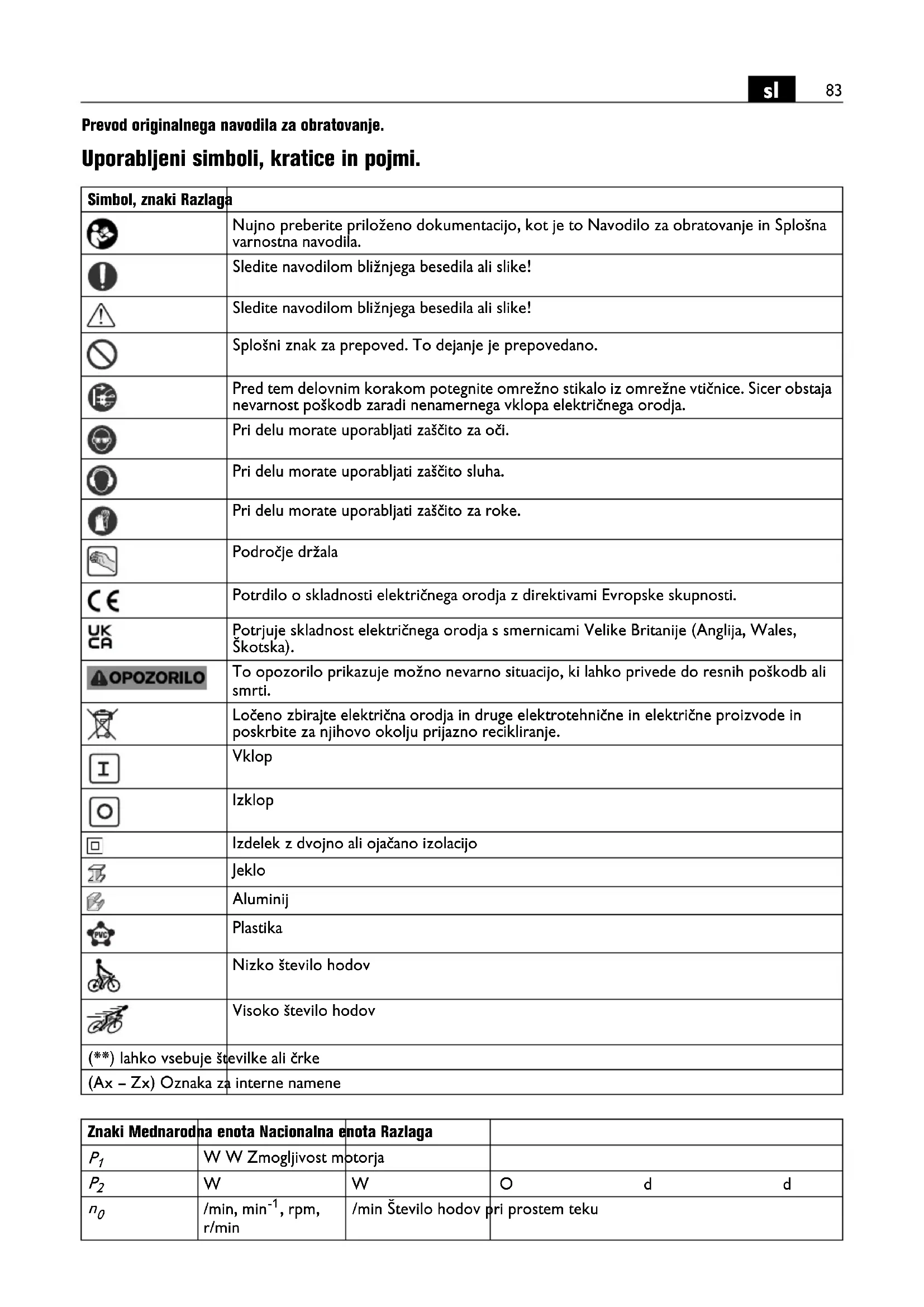

Simbol, znaki Razlaga
	Nujno preberite priloženo dokumentacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Sledite navodilom bližnjega besedila ali slike!
	Sledite navodilom bližnjega besedila ali slike!
	Splošni znak za prepoved. To dejanje je prepovedano.
	Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernega vklopa električnega orodja.
	Pri delu morate uporabljati zaščito za oči.
	Pri delu morate uporabljati zaščito sluha.
	Pri delu morate uporabljati zaščito za roke.
	Področje držala
	Potrdilo o skladnosti električnega orodja z direktivami Evropske skupnosti.
	Potrjuje skladnost električnega orodja s smernicami Velike Britanije (Anglija, Wales, Škotska).
	To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
	Ločeno zbirajte električna orodja in druge elektrotehnične in električne proizvode in poskrbite za njihovo okolju prijazno recikliranje.
	Vklop
	Izklop
	Izdelek z dvojno ali ojačano izolacijo
	Jeklo
	Aluminij
	Plastika
	Nizko število hodov
	Visoko število hodov
(**) lahko vsebuje številke ali črke
(Ax - Zx) Oznaka za interne namene

Znaki Mednarodna enota Nacionalna enota Razlaga
P_1	W W Zmogljivost motorja
P_2	W	W	O d d
n_0	/min, min ^-1 , rpm,r/min	/min Število hodov pri prostem teku
Znaki	Mednarodna enota	Nacionalna enota	Razlaga
n_S	m/min m/min Hitrost	rezanja
UV V Naznačena	napetost
fHz Hz Frekvenca
M...	mm mm Mera, metrični navoj
∅ mm mm Premer okrolega dela
Fe 400	mm mm Maks. debelina materiala v jeklu 400 N/mm		2
Fe 600	mm mm Maks. debelina materiala v jeklu 600 N/mm		2
Fe 800	mm mm Maks. debelina materiala v jeklu 800 N/mm		2
Al 250	mm mm Maks. debelina materiala v aluminiju 250 N/mm		2
	mm mm Premer navrtane izvrtine za notranje izreze
	mm mm Notranji radij krivulje, najmanj
	kg kg Teža v skladu z	EPTA-Procedure 01
L_pA	dB	dB	Nivo hrupa
L_wA	dB	dB	Moč hrupa
L_pCpeak	dB	dB	Najvišji nivo hrupa
K...			Negotovost
a	m/s^2	m/s^2	Emisijske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)
a_h	m/s^2	m/s^2	Emisijska vrednost vibracij
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s^2	Osnovne in izpeljane enote iz mednarodnega merskega sestava SI.

Za vašo varnost.

OPOZORILO

Preberite vsa varnostna opozorila in navodila. Neupoštevanje varnostnih

navodil in napotkov lahko povzroči električni udar, požar in/ali težke poškodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega električnega orodja ne uporabljajte tako dolgo, preden niste temeljito prebrali tega navodila za uporabo ter priloženih „Splošnih

varnostnih opozoril“ (številka spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno dokumentacijo shranite za kasnejšo uporabo in jo izročite naprej pri posredovanju ali odsvojitvi električnega orodja.

Prav tako upoštevajte zadevne nacionalne predpise varstva pri delu.

Namembnost električnega orodja:

ročno voden glodalnik za rezanje pločevine, za izreze in ozke krivulje z vstavnimi orodji, ki so odobreni s strani FEIN in priborom brez dovoda vode v vremensko zaščitenem okolju.

To električno orodje je namenjeno tudi za uporabo z generatorji na izmenični tok z dovolj veliko močjo, ki ustrezajo standardu ISO 8528, izvedbeni razred G2. Še posebej ni v skladu s standardom, će se faktor distorzije prekorači za 10 %. V primeru dvoma se informirajte o generatorju, ki ga uporabljate.

Posebna varnostna navodila.

Uporabljate dobavljene dodatne ročaje, ki so priložene napravi. Izguba kontrole lahko povzroči poškodbe.

Uporabljajte osebno zaščitno opremo. Odvisno od vrste uporabe si nataknite zaščitno masko čez cel obraz, zaščito za oči ali zaščitna očala. Če je potrebno, nosite zaščitno masko proti prahu, zaščitne glušnike, zaščitne rokavice ali specialni predpasnik, ki Vas bo zavaroval pred manjšimi delci materiala, ki nastajajo pri brušenju. Oči je treba zavarovati pred tujki, ki nastajajo pri različnih vrstah uporabe naprave in letijo naokrog. Zaščitna maska proti prahu ali dihalna maska morata filtrirati prah, ki nastaja pri uporabi. Predolgo izpostavljanje glasnemu hrupu ima lahko za posledico izgubo sluha.

Vstavljiva orodja je ostro. Nikoli se segajte z roko blizu vstavljivih orodij. Dotik vstavljivih orodij lahko vodi do telesnih poškodb.

Kadar delate v višini, zavarujte delovno območje in površino pod njimi pred padajočim iverjem in samem električnem orodju. Padajoči predmeti lahko vodijo do telesnih poškodb.

Zavarujte obdelovanec. Varneje je, da držite obdelovanec z vpenjalno napravo, kot pa z roko.

Prepovedano je privijačenje ali kovičenje ploščic in znakov na električno orodje. Poškodovana izolacija ne nudi zaščite proti električnemu udaru.

Ne uporabljajte pribora, ki ga proizvajalec električnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega električnemu orodju.

Z nekovinskimi orodji morate redno čistititi odprtine za zračenje električnega orodja. Ventilator motorja potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroči električno ogrožanje.

Pred zagonom preverite omrežni priključek in omrežni vtič na poškodbe.

Priporočamo: Električno orodje uporabljajte vedno preko zaščitnega stikala za okvarni tok (RCD) z dimenzioniranim okvarnim tokom 30 mA ali manj.

Vibracijske vrednosti in vrednosti emisije hrupa

V teh navodilih navedene vibracijske vrednosti in vrednosti emisije hrupa so bili izmerjeni v skladu z merilnimi postopki standarda EN 62841 in jih lahko uporabljate za primerjavo drugih električnih orodij. Primerni so tudi za začasno ocenitev vibracijskih obremenitev ter obremenitev s hrupom.

Navedene vibracijske vrednosti in vrednosti emisije hrupa so v glavnem za razne načine uporabe električna orodja.

Če pa se električno orodje uporablja za druge vrste uporabe, z odstopajočimi vstavljivimi orodji ali so ta orodja nezadostno vzdrževana, lahko pride do odstopanja skupnih vrednosti vibracij in vrednosti emisije hrupa. S tem se med celotnim delovnim obdobjem znatno poveča obremenitev zaradi vibracij ter obremenitev s hrupom.

Za točno presojo obremenitev zaradi vibracij in obremenitev s hrupom je priporočljivo, da pri tem upoštevate tudi obdobja, v katerem je naprava izklopljena ali teče, vendar ni dejansko uporabljena. S tem se znatno zmanjša obremenitev zaradi vibracij in obremenitev s hrupom med celotnim delovnim obdobjem.

Določite ustrezne dodatne varnostne ukrepe za zaščito uporabnika pred učinki nihanja in hrupa, na primer: vzdrževanje električnega orodja in vstavljivih orodij, ohranjanje rok v toplem stanju, organizacija delovnih postopkov.

Električno orodje morate voditi enakomerno in z lahnim pomikom v smeri rezanja. Premočan pomik občutno zmanjša življenjsko dobo vstavnega orodja.

V neprekinjenem obratovanju obratujte električno orodje samo v najvišji stopnji gibne frekvence (6) (glejte stran 6).

Stopnje gibne frekvence (1 ... 5) se uporabljajo samo za kratkotrajne reze, pri katerih je npr. potrebno natančno rezanje vzdolž črta reza. To velja še posebej za dela z materiali z maksimalno možno debelino obdelovanca. Ne rezite pločevin na zvarih. Ne rezite večplastnih pločevin, ki prekoračijo maksimalno debelino materiala.

Za povečanje življenjske dobe prebijala in matrice priporočamo, da vzdolž načrtovane linije razreza nanesete mazivo:

• za razrez jeklene pločevine: rezalna pasta ali rezalno olje,
• za razrez aluminija: petrolej.

Pri odstranjevanju notranjega izreza je potrebno navrtanje, podatki o premeru izvrtine se nahajajo v poglavju „Tehnični podatki“.

Električno orodje izklopite šele potem, ko ste ga potegnili iz rezalne linije.

Znak za obrabljeno prebijalo in matrico je občutno povečana potrebna potisna sila pri zmanjšanem delovnem napredku.

Prebijalo lahko naknadno nabrusite (matrice pa ne morete nabrusiti), v kolikor dolžina nabrušenega prebijala ni pod minimalno dolžino matrice.

Matrica Minimalna dolžina prebijala
BLK3.5E (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0E (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,5 mm
3 13 09 108 00 8 ni mogoče naknadno nabrusiti

BLK3.5E (**): Če glodate s šablono, se šablona otipa s spodnjim cilindričnim delom vodila prebijala. Razmak med šablono in dejanskim rezalnim robom znaša 2,5 mm.

Debelina šablone naj bo najmanj 2 mm, skupna debelina šablone in obdelovanca mora biti pod 5,5 mm.

Oprema

zaščita pred ponovnim zagonom preprečuje, da bi se električno orodje samo od sebe ponovno zagnalo, ko je bila prekinjena dobava energije med obratovanjem. V tem primeru izklopite električno orodje, preverite dovod energije in nato ponovno vklopite električno orodje.

Elektronska predizbira gibne frekvence omogoča prilagoditev vrtilne frekvence za ustrezni primer uporabe in uporabljeno vstavljivo orodje.

Električno orodje je opremljeno z zaščito pred preobremenitvijo in blokirno zaščito. Pri preobremenitvi ali blokadi vstavljivega orodja se prekine dovod električnega toka. V tem primeru izklopite električno orodje, odstranite ga od obdelovanca in preverite vstavljivo orodje. Nato ponovno vklopite električno orodje.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahko pri obdelavi kovin sesede prevodni prah v notranjosti električnega orodja. Zaščitna

izolacija električnega orodja se lahko poslabša. Pogosto prepihajte notranjost električnega orodja skozi zračne reže s suhim komprimiranim zrakom brez olja in predvklopite zaščitno stikalo na diferenčni tok (Fl-stikalo).

Rahlo namastite drsno površino med nosilcem matrice in prebijalom.

Izdelkov, ki so prišli v stik z azbestom, ne smete vročiti v popravilo. Izdelke, ki so prišli v stik z azbestom morate odstraniti v skladu z ustreznimi veljavnimi nacionalnimi predpisi za odstranjevanje odpadkov z vsebnostjo azbesta.

Če se poškoduje priključni vodnik električnega orodja, ga mora nadomestiti proizvajalec ali njegovo predstavništvo.

Naslednje dele lahko po potrebi samostojno zamenjajte: Vstavna orodja

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z izjavo proizvajalca FEIN.

V obsegu dobave električnega orodja se lahko nahaja tudi le del pribora, ki je opisan ali naslikan v tem navodilu za obratovanje.

Izjava o skladnosti.

Izjava CE velja samo za države Evropske unije in EFTO (Evropsko združenje za prosto trgovino) in samo za izdelke, ki so namenjeni za trg Evropske unije ali ETFE. Po dajanju izdelka v promet na trg Evropske unije, izgubi znak UKCA svojo veljavnost.

Izjava UKCA velja samo za britanski trg (Anglijo, Wales in Škotsko) in samo za izdelke, ki so namenjeni za britanski trg. Po dajanju izdelka v promet na britanski trg izgubi oznaka CE svojo veljavnost.

Podjetje FEIN izjavlja pod izključno odgovornostjo, da ta izdelek ustreza navedenim zadevnim določilom, ki so opisana na zadnji strani tega navodila za obratovanje.

Tehnična dokumentacija se nahaja pri:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Varstvo okolja, odstranitev odpadkov.

Embalaže, odpadna električnega orodja in pribor morate reciklirati v skladu z varstvom okolja.
