| Tipo di prodotto | Tranciatrice portatile |
| Marca | Fein |
| Modello | BLK 3.5 E |
| Tensione nominale | 230 V |
| Frequenza | 50 - 60 Hz |
| Potenza assorbita | 550 W |
| Numero di corse a vuoto | 1200 - 2700 min⁻¹ (regolabile) |
| Spessore max. acciaio (400 N/mm²) | 3,5 mm |
| Spessore max. acciaio (600 N/mm²) | 2,5 mm |
| Spessore max. acciaio (800 N/mm²) | 1,5 mm |
| Spessore max. alluminio (250 N/mm²) | 4,0 mm |
| Peso secondo EPTA | 1,9 kg |
| Doppio isolamento | Sì |
| Protezione contro riavvio accidentale | Sì |
| Preselezione elettronica delle corse | Sì |
| Raggio interno min. tagli curvilinei | 10 mm |
| Tipo di utensile da taglio | Punzone e matrice |
| Lubrificazione consigliata | Pasta da taglio (acciaio), petrolio lampante (alluminio) |
| Manutenzione | Soffiare aria compressa, ingrassare le superfici di contatto |
| Parti di usura sostituibili | Punzone e matrice |
| Accessori autorizzati | Punte e bussole FEIN specifiche |
Domande frequenti - BLK 3.5 E Fein
Domande degli utenti su BLK 3.5 E Fein
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Forbici in formato PDF gratuitamente! Trova il tuo manuale BLK 3.5 E - Fein e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. BLK 3.5 E del marchio Fein.
MANUALE UTENTE BLK 3.5 E Fein
Traduzione delle istruzioni originali.

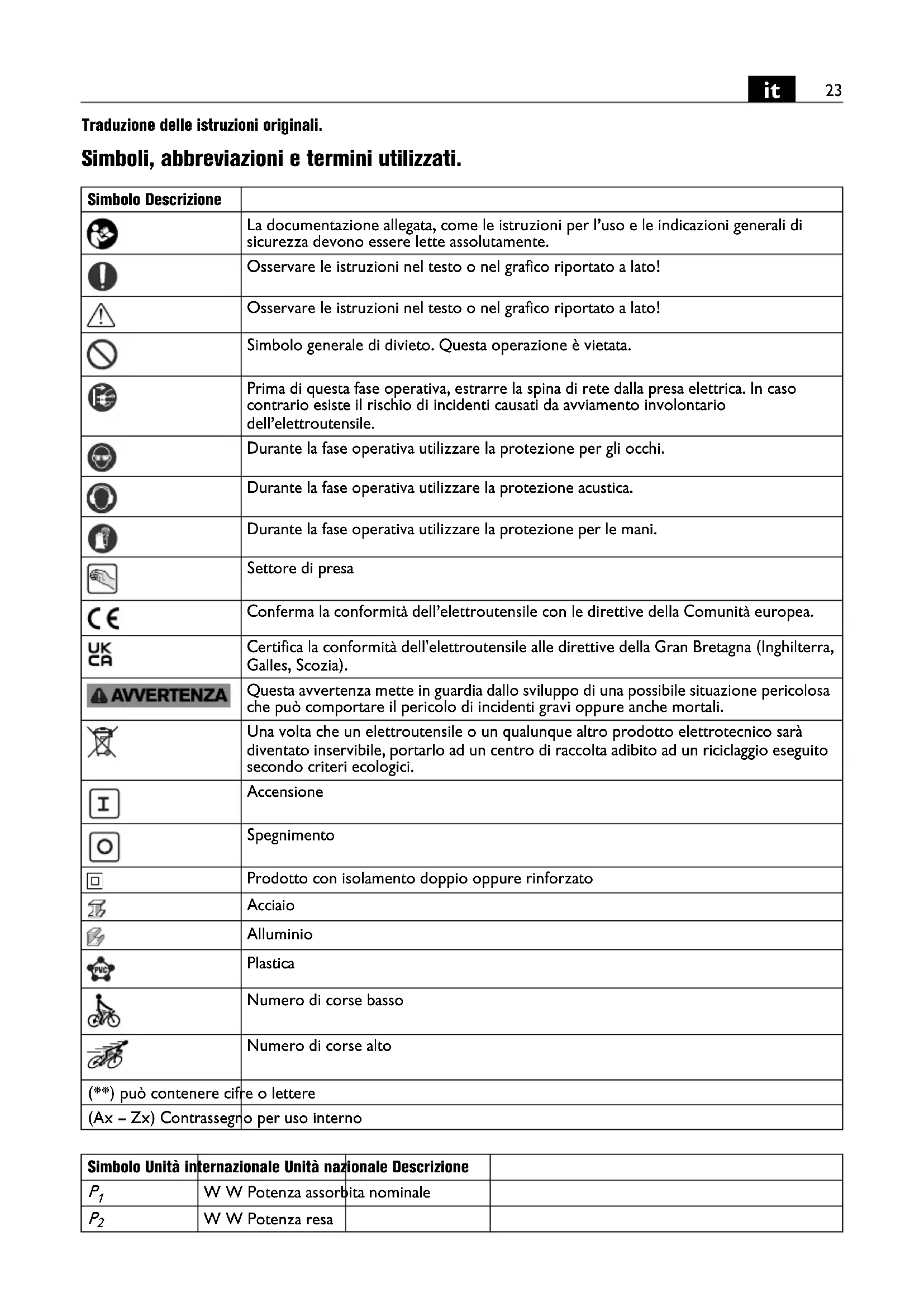

Simboli, abbreviazioni e termini utilizzati.
| Simbolo Descrizione | |
 | La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! |
 | Simbolo generale di divieto. Questa operazione è vietata. |
 | Prima di questa fase operativa, estrarre la spina di rete dalla presa elettrica. In caso contrario esiste il rischio di incidenti causati da avviamento involontario dell’elettroutensile. |
 | Durante la fase operativa utilizzare la protezione per gli occhi. |
 | Durante la fase operativa utilizzare la protezione acustica. |
 | Durante la fase operativa utilizzare la protezione per le mani. |
 | Settore di presa |
 | Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. |
 | Certifica la conformità dell’elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). |
 | Questa avvertenza mette in guardia dallo sviluppo di una possibile situazione pericolosa che può comportare il pericolo di incidenti gravi oppure anche mortali. |
 | Una volta che un elettroutensile o un qualunque altro prodotto elettrotecnico sarà diventato inservibile, portarlo ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici. |
 | Accensione |
 | Spegnimento |
| [WOZZ] | Prodotto con isolamento doppio oppure rinforzato |
 | Acciaio |
 | Alluminio |
 | Plastica |
 | Numero di corse basso |
 | Numero di corse alto |
| (**) può contenere cifre o lettere | |
| (Ax - Zx) Contrassegno per uso interno | |
| Simbolo Unità internazionale Unità nazionale Descrizione | |||
| P_1 | W W Potenza assorbita nominale | ||
| P_2 | W W Potenza resa | ||
| Simbolo | Unità internazionale | Unità nazionale | Descrizione |
| n_0 | /min, min ^-1 , rpm, r/min | g/min Numero di corse a vuoto | |
| n_S | m/min m/min Velocità di taglio | ||
| UV V Tensione di taratura | |||
| fHz Hz Frequenza | |||
| M... | mm mm Misura, filettatura metrica | ||
| ∅ mm mm Diametro di un componente rotondo | |||
| Fe 400 | mm mm Spessore max. del materiale in acciaio fino a 400 N/mm^2 | ||
| Fe 600 | mm mm Spessore max. del materiale in acciaio fino a 600 N/mm^2 | ||
| Fe 800 | mm mm Spessore max. del materiale in acciaio fino a 800 N/mm^2 | ||
| Al 250 | mm mm Spessore max. del materiale in alluminio fino a 250 N/mm^2 | ||
| mm mm Diametro del foro di partenza per tagli in centro lamiera | |||
| mm mm Raggio di curvatura interno, almeno di | |||
| kg kg Peso conforme alla EPTA-Procedure 01 | |||
| L_pA | dB | dB | Livello di pressione acustica |
| L_wA | dB | dB | Livello di potenza acustica |
| L_pCpeak | dB | dB | Livello di pressione acustica picco |
| K... | Non determinato | ||
| a | m/s ^2 | m/s ^2 | Valore di emissione delle vibrazioni secondo EN 62841 (somma vettori delle tre direzioni) |
| a_h | m/s ^2 | m/s ^2 | Valore di emissione oscillazioni |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unità di base ed unità derivanti dal sistema unità internazionale SI. | |
Per la Vostra sicurezza.
AVVERTENZA
Leggere tutte le avvertenze di pericolo e le istruzioni opera-
tive. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.
Non utilizzare il presente elettroutensile prima di aver letto e compreso accuratamente e completamente queste istruzioni per l'uso e le «Indicazioni generali di sicurezza» allegate (numero di documentazione 3 41 30 465 06 0). Conservare la documentazione indicata per un eventuale uso futuro ed allegarla in caso di inoltro oppure di vendita dell'elet-troutensile.
Attenersi anche alle norme nazionali in vigore concernenti la sicurezza sul lavoro.
Utilizzo previsto per l'elettroutensile:
roditrice per l'utilizzo manuale per taglio di lamiere, per ritagli e curve strette con inserti ed accessori consigliati dalla FEIN senza l'impiego di acqua in ambiente protetto dagli agenti atmosferici.
Questo elettroutensile è pensato anche per l'impiego su generatori a corrente alternata con potenza sufficiente, conformi alla norma ISO 8528, classe di esecuzione G2. Questa norma non viene soddisfatta in modo particolare se supera il cosiddetto fattore di distorsione 10 %. In caso di dubbio informarsi relativamente al generatore utilizzato.
Norme speciali di sicurezza.
Utilizzare le impugnature supplementari fornite insieme all'elettroutensile. La perdita di controllo dell'elettroutensile può comportare il pericolo di incidenti.
Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare
maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Gli accessori sono affilati. Non avvicinare mai la mano agli accessori. Toccare gli accessori può causare lesioni.
In caso di lavori in altezza assicurare il settore operativo e la superficie sottostante da trucioli che cadono e dall'elettroutensile stesso. Oggetti che cadono possono causare lesioni.
Assicurare il pezzo in lavorazione. Un pezzo in lavorazione tenuto fermo con un dispositivo di bloccaggio è più sicuro che se tenuto con la semplice mano.
È vietato applicare targhette e marchi sull'elettroutensile avvitandoli oppure fissandoli tramite rivetti. In caso di danno dell'isolamento viene a mancare ogni protezione contro scosse elettriche.
Non utilizzare nessun tipo di accessorio che non sia stato appositamente sviluppato oppure esplicitamente approvato dalla casa costruttrice dell'elettroutensile.
Un funzionamento sicuro non è assicurato dal semplice fatto che le misure di un accessorio combacino con il Vostro elettroutensile.
Pulire regolarmente le fessure di ventilazione dell'elet-troutensile con attrezzi non metallici. La ventola del motore attira polvere nella carcassa. Questo può causare, in caso di accumulo eccessivo di polvere metallica, pericoli elettrici.
Prima della messa in funzione controllare il cavo di collegamento alla rete e la spina di rete in caso di danneggiamenti.
Raccomandazione: Far funzionare sempre l'elettroutensile tramite un interruttore di sicurezza per correnti di guasto (RCD) con valutazione corrente di guasto di 30 mA oppure inferiore.
Valori di emissione oscillazioni e valori di emissione di rumori
I valori di emissione oscillazioni e i valori di emissione di rumori indicati nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 62841 e possono essere utilizzati per confrontare gli elettroutensili. Gli stessi sono idonei anche per una valutazione temporanea della sollecitazione da vibrazioni e dell'inquinamento acustico.
I valori di emissione oscillazioni e valori di emissione di rumori indicati rappresentano gli impieghi principali dell'elettroutensile.
Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori differenti oppure con manutenzione insufficiente, i valori di emissione oscillazioni e valori di emissione di rumori possono differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni e dell'inquinamento acustico bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre sensibilmente la sollecitazione da vibrazioni e l'inquinamento acustico per l'intero periodo di tempo operativo.
Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni e dei rumori come ad es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.
Istruzioni per l'uso.
Condurre l'elettroutensile solamente acceso verso il pezzo in lavorazione.
Durante il taglio tenere l'elettroutensile possibilmente in modo verticale rispetto alla superficie del pezzo in lavorazione.
Condurre l'elettroutensile in modo uniforme e con leggera spinta in direzione di taglio. Un avanzamento troppo veloce riduce sensibilmente la durata degli accessori.
Utilizzare l'elettroutensile in funzionamento continuo solamente al massimo livello di numero di corse (6) (vedi pagina 6).
I livelli di numero di corse (1 ... 5) sono da utilizzare solo per tagli brevi nei quali è necessario ad es. un taglio esatto lungo una linea di taglio. Questo vale in modo particolare per lavori con materiali con il massimo spessore possibile del materiale.
Non tagliare lamiere ai punti di saldatura. Non tagliare lamiere a più strati che superano lo spessore massimo del materiale.
Per aumentare la durata di punzone e matrice si consiglia di applicare un lubrificante lungo la linea di taglio prevista:
- per tagli in lamiera d'acciaio: pasta da taglio oppure olio da taglio,
- per tagli in alluminio: petrolio.
Per tagli in centro lamiera è necessario eseguire prima un foro di partenza, diametro del foro vedi «Dati tecnici».
Spegnere l'elettroutensile solamente dopo averlo estratto dalla traccia di taglio.
L'indicazione per punzoni e matrici usurati è la forza di avanzamento necessaria sensibilmente aumentata con limitato avanzamento del lavoro.
Il punzone – non la matrice – può essere riaffilato se la lunghezza minima del punzone riaffilato non supera la lunghezza minima per la matrice.
| Matrice Lunghezza minima del punzone | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,5 mm | |
| 3 13 09 108 00 8 non riaffilabile | |
BLK3.5E (**): In caso di taglio seguendo una sagoma, la sagoma viene seguita con la parte inferiore cilindrica della guida del punzone. La distanza tra la sagoma e l'effettivo bordo di taglio è di 2,5 mm.
La sagoma dovrebbe avere uno spessore minimo di 2 mm, lo spessore complessivo di sagoma e pezzo in lavorazione non deve essere superiore a 5,5 mm.
Dotazione
La protezione contro riavviamento involontario impedisce che l'elettroutensile si avvii di nuovo automaticamente se durante il funzionamento è stata interrotta l'alimentazione di corrente. In questo caso spegnere l'elettroutensile, controllare l'alimentazione di corrente e accendere quindi nuovamente l'elettroutensile.
La preselezione elettronica del numero di corse consente l'adattamento del numero di giri al rispettivo caso d'impiego e all'accessorio utilizzato allo scopo.
L'elettroutensile è dotato di una protezione contro sovraccarico e blocco. In caso di sovraccarico o blocco dell'accessorio viene bloccata l'alimentazione di corrente. In questo caso spegnere l'elettroutensile, rimuoverlo dal pezzo in lavorazione e controllare l'accessorio. Riaccendere quindi l'elettroutensile.
Manutenzione ed Assistenza Clienti.
In caso di condizioni di impiego estreme durante la lavorazione di metalli è possibile che polvere conduttrice si depositi
all'interno dell'elettroutensile. L'isolamento di protezione dell'elettroutensile può esserne pregiudicato. Soffiare spesso la parte interna dell'elettroutensile attraverso le fessure di ventilazione con aria compressa asciutta e senza olio ed inserire a monte un interruttore di sicurezza (FI).
Ingrassare leggermente le superfici di scorrimento tra supporto della matrice e punzone.
Prodotti che sono venuti a contatto con amianto non devono essere dati in riparazione. Smaltire i prodotti contaminati con amianto conformemente alle norme per lo smaltimento di rifiuti contenenti amianto in vigore nel paese di impiego.
Se il cavo di collegamento dell'elettroutensile è danneggiato, lo stesso deve essere sostituito dal produttore o da un Centro Assistenza autorizzato.
In caso di necessità è possibile sostituire da soli le seguenti parti: Utensili ad innesto
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel modello di fornitura del Vostro elettroutensile può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità.
La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità.
La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.
Documentazione tecnica presso:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Misure ecologiche, smaltimento.
Portare ad un centro di raccolta adibito ad un riciclaggio eseguito secondo criteri ecologici gli imballaggi, gli elet-troutensili e gli accessori scartati.
