| Тип продукту | Портативна вирубна ножиця |
| Бренд | Fein |
| Модель | BLK 3.5 E |
| Номінальна напруга | 230 В |
| Частота | 50 - 60 Гц |
| Споживана потужність | 550 Вт |
| Кількість холостих ходів | 1200 - 2700 хв⁻¹ (регульована) |
| Макс. товщина сталі (400 Н/мм²) | 3,5 мм |
| Макс. товщина сталі (600 Н/мм²) | 2,5 мм |
| Макс. товщина сталі (800 Н/мм²) | 1,5 мм |
| Макс. товщина алюмінію (250 Н/мм²) | 4,0 мм |
| Вага згідно з EPTA | 1,9 кг |
| Подвійна ізоляція | Так |
| Захист від випадкового перезапуску | Так |
| Електронне попереднє встановлення ходів | Так |
| Мін. внутрішній радіус криволінійних вирізів | 10 мм |
| Тип різального інструменту | Пуансон і матриця |
| Рекомендоване змащення | Паста для різання (сталь), гас (алюміній) |
| Технічне обслуговування | Продувати стисненим повітрям, змащувати контактні поверхні |
| Змінні зношувані деталі | Пуансон і матриця |
| Дозволені аксесуари | Спеціальні насадки та втулки FEIN |
Часті запитання - BLK 3.5 E Fein
Питання користувачів про BLK 3.5 E Fein
0 питання про цей пристрій. Дайте відповідь на ті, що знаєте, або поставте власне.
Поставити нове питання про цей пристрій
Завантажте інструкції для вашого ножиці у форматі PDF безкоштовно! Знайдіть свій посібник BLK 3.5 E - Fein і поверніть собі контроль над електронним пристроєм. На цій сторінці опубліковані всі документи, необхідні для використання вашого пристрою. BLK 3.5 E бренду Fein.
ПОСІБНИК КОРИСТУВАЧА BLK 3.5 E Fein

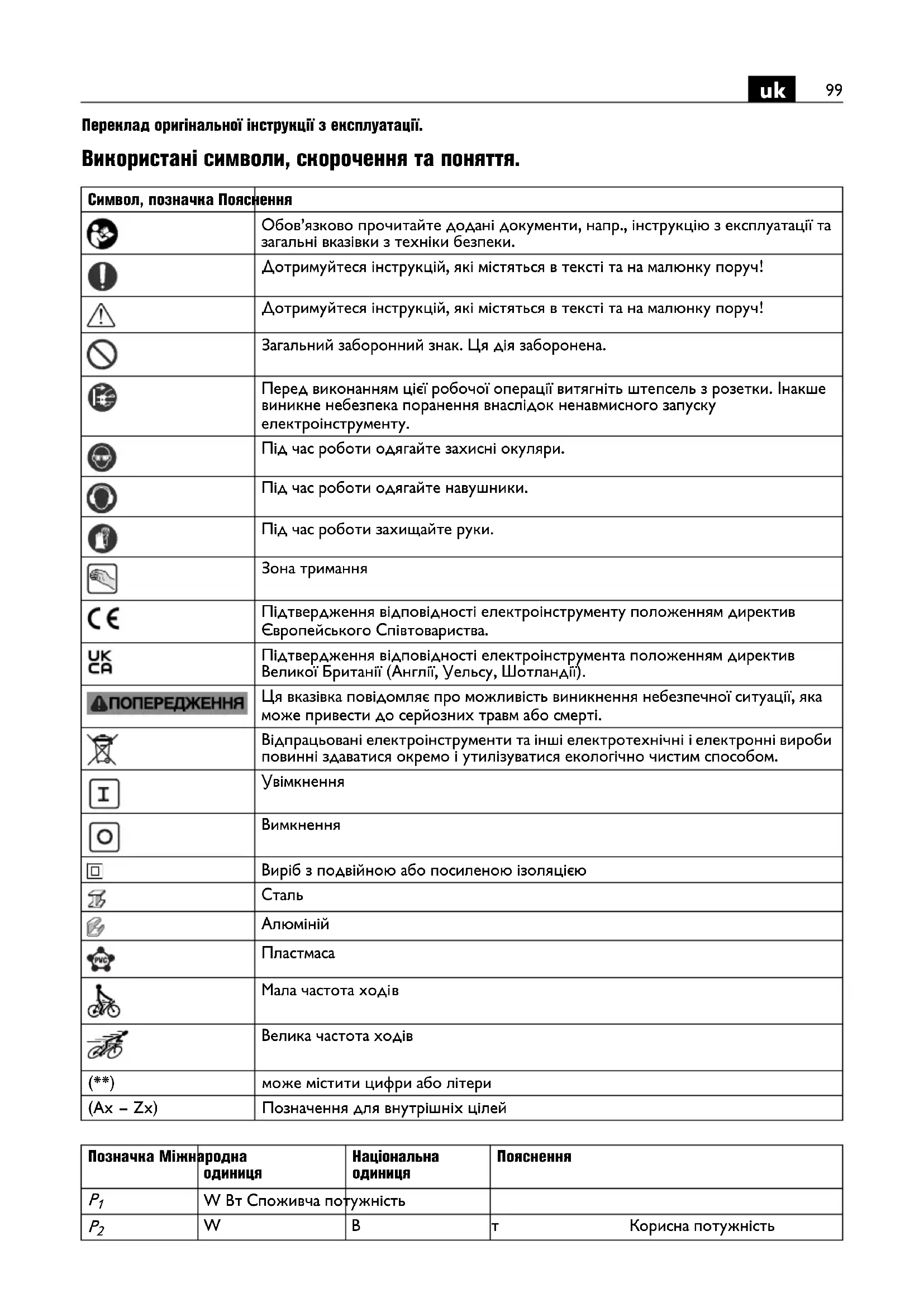

Переклад оригінальної інструкції з експлуатації.
Використані символи, скорочення та поняття.
| Символ, позначка Пояснення | |
 | Обов'язково прочитайте додані документи, напр., інструкцію з експлуатації та загальні вказівки з техніки безпеки. |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! |
 | Дотримуйтеся інструкцій, які містяться в тексті та на малюнку поруч! |
 | Загальний заборонний знак. Ця дія заборонена. |
 | Перед виконанням цієї робочої операції витягніть штепсель з розетки. Інакше виникне небезпека поранення внаслідок ненавмисного запуску електроінструменту. |
 | Під час роботи одягайте захисні окуляри. |
 | Під час роботи одягайте навушники. |
 | Під час роботи захищайте руки. |
 | Зона тримання |
 | Підтверждження відповідності електроінструменту положенням директив Європейського Співтовариства. |
 | Підтверждження відповідності електроінструмента положенням директив Великої Британії (Англії, Уельсу, Шотландії). |
 ОПЕРЕДЖЕННЯ | Ця вказівка повідомляє про можливість виникнення небезпечної ситуації, яка може привести до серйозних травм або смерті. |
 | Відпрацьовані електроінструменти та інші електротехнічні і електронні вироби повинні здаватися окремо і утилізуватися екологічно чистим способом. |
 | Увімкнення |
 | Вимкнення |
 | Виріб з подвійною або посиленою ізоляцією |
 | Сталь |
 | Алюміній |
 | Пластмаса |
 | Мала частота ходів |
 | Велика частота ходів |
 | може містити цифри або літери |
| (Ax – Zx) | Позначення для внутрішніх цілей |
| Позначка Міжнародна одиниця | Національна одиниця | Пояснення |
| P_1 | W Вт Споживча потужність | |
| P_2 | W | Т Корисна потужність |
| Позначка | Міжнародна одиниця | Національна одиниця | Пояснення |
| n_0 | /min, min ^-1 , rpm, r/min | /хвил. | Частота ходів на холостому ходу |
| n_S | m/min | м/хвил. | Швидкість різання |
| U | V | В | Розрахункова напруга |
| f | Hz | Гц | Частота |
| M... | mm | мм | Діаметр метричної різьби |
| ∅ | mm | мм | Діаметр круглої частини |
| Fe 400 | mm | мм | Макс. товщина матеріалу, сталь до 400 H/mm ^2 |
| Fe 600 | mm | мм | Макс. товщина матеріалу, сталь до 600 H/mm ^2 |
| Fe 800 | mm | мм | Макс. товщина матеріалу, сталь до 800 H/mm ^2 |
| Al 250 | mm | мм | Макс. товщина матеріалу, алюміній до 250 H/mm ^2 |
| mm | мм | Діаметр попереднього отвору для внутрішніх вирізів | |
| mm | мм | Мін. внутрішній радіус кривої | |
| kg | кг | Вага відповідно до EPTA-Procedure 01 | |
| L_pA | dB | дБ | Рівень звукового тиску |
| L_wA | dB | дБ | Рівень звукової потужності |
| L_pCpeak | dB | дБ | Піковий рівень звукового тиску |
| K... | Похибка | ||
| a | m/s ^2 | m/c ^2 | Вібрація у відповідності до EN 62841 (сума векторів трьох напрямків) |
| a_h | m/s ^2 | m/c ^2 | Вібрація |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, с, кг, А, мм, В, Вт, Гц, Н, °C, дБ, хвил., м/c ^2 | Основні та похідні одиниці Міжнародної системи одиниць SI. |
Для Вашої безпеки.
ПОПЕРЕДЖЕННЯ
Прочитайте всі правила з техніки безпеки і вказівки.
Невиконання правил з техніки безпеки і вказівок може призводити до удару електричним струмом, пожежі та/або важких травм.
Зберігайте всі правила з техніки безпеки і вказівки на майбутнє.
Не застосовуйте цей електроінструмент, не прочитавши уважно та не зрозумівши дану інструкцію з експлуатації та додані «Загальн вказівки з техніки безпеки» (номер документа 3 41 30 465 06 0). Зберігайте названі документи для подальшого використання та додавайте їх до електроінструменту при його передачі в користування або при продажу.
Зважайте також на чинні національні приписи з охорони праці.
Призначення електроінструменту:
Ручні висічні ножиці для металу для різання без подачі води листового металу, вирізання отворів та виконання вузьких криволінійних вирізів для роботи в закритих приміщеннях з допущеними фірмою FEIN робочими інструментами та приладдям.
Цей електроприлад придатний для експлуатації від генераторів змінного струму із достатньою потужністю, що відповідають нормі ISO 8528, клас виконання G2. Ця норма не виконується, зокрема, якщо так званий коефіцієнт гармонік перевищує 10 %. У разі сумнівів поцікавтеся інформацією про генератор, який Ви застосовуєте.
Специфічні вказівки з техніки безпеки.
Використовуйте додані до електроінструменту додаткові рукоятки. Втрата контролю над електроінструментом може призводити до тілесних ушкоджень.
Вдягайте особисте захисне спорядження. В залежності від виду робіт використовуйте захисну маску, захист для очей або захисні окуляри. За необхідністю вдягайте респіратор, навушники, захисні рукавиці або спеціальний фартух, щоб захистити себе від невеличних частинок, що утворю- ються під час шліфування, та частинок матеріалу.
Очі повинні бути захищені від відлетілих чужорідних тіл, що утворюються при різних видах робіт. Респіратор або маска повинні відфільтровувати пил, що утворюється під час роботи. При тривалій роботі при гучному шумі можна втратити слух.
Робочі інструменти гострі. Ніколи не наближуйте руку до змінного робочого інструмента, що рухається. Торкання до робочих інструментів може призвести до травм.
Убезпечте робочу зону або площу під нею, якщо роботи виконуються на висоті, від стружки, що падає чи падіння самого електроінструмента. Предмети, що падають, можуть призвести до травм.
Фінсуйте оброблювану деталь. Закріплена в затискному пристрої деталь утримується надійніше, ніж у Вашій руці.
Забороняється закріплювати на електроінструменті таблички та позначки за допомогою гвинтів або заклепок. Пошкоджена ізоляція не захищає від ураження електричним струмом.
Не використовуйте приладдя, яке не було сконструйоване виробником електроінструменту саме для даного електроінструменту або на застосування якого немає дозволу виробника. Сама лише можливість закріплення приладдя на Вашому електроінструменті не є гарантією його безпечної експлуатації.
Регулярно очищайте вентиляційні щілини електроінструменту неметалевими інструментами.
Вентилятор двигуна затягує пил в корпус. Сильне накопичення металевого пилу може призвести до електричної небезпеки.
Перед увімкненням інструменту перевірте шнур живлення та штепсель на предмет пошкоджень.
Рекомендація: Завжди підключайте електроприлад до пристрою захисного вимкнення із номінальним струмом спрацювання 30 мА або менше.
Значення рівня вібрації та шумової емісії
Зазначені в цих вказівках рівень вібрації і рівень емісії шуму вимірювалися за процедурою, визначеною в EN 62841; ними можна користуватися для порівняння приладів. Вони також придатні для попередньої оцінки рівня вібрації і рівня емісії шуму.
Зазначені рівень вібрації і рівень емісії шуму стосуються основних робіт, для яких застосовується електроінструмент.
Проте у разі застосування електроінструмента для інших робіт, роботи з іншим змінним робочим інструментом або у разі недостатнього технічного обслуговування рівень вібрації і рівень емісії шуму можуть бути іншими. Це може значно підвищити рівень вібрації і рівень шумового навантаження протягом робочого часу.
Для точної оцінки рівня вібрації і рівня емісії шуму потрібно також враховувати інтервали часу, протягом якого електроінструмент вимкнений або, хоча й увімкнений, але фактично не працює. Це може значно зменшити сумарний рівень вібрації і рівень шумового навантаження протягом робочого часу.
Визначте додаткові заходи безпеки для захисту оператора інструмента від впливу вібрації та шуму, як-от: технічне обслуговування електроінструменту і робочих інструментів, тримання рук у теплі, організація робочих процесів.
Вказівки з експлуатації.
Приставляйте електроприлад до оброблюваної деталі лише увімкнутим.
Під час різання тримайте електроінструмент якомога перпендикулярно до поверхні заготовки. Ведіть електроінструмент рівномірно з легким просуванням у напрямку різання. Занадто сильна подача значно скорочує строк служби електроінструменту.
У режимі тривалої роботи електроінструмент повинен працювати лише на максимальному ступені частоти ходів (6) (див. стор. 6).
Ступені частоти ходів (1 ... 5) повинні застосовуватися лише для короткочасного різання, напр., якщо потрібно здійснити точне різання уздовж лінії різання. Це правило особливо стосується робіт з максимально допустимою товщиною матеріалу.
Не розрізайте листовий метал у місцях зварювання. Не розрізайте декілька шарів листового металу, якщо їх товщина перебільшує максимально допустиму товщину матеріалу.
З метою збільшення експлуатаційного ресурсу пуансона та матриці рекомендується змащувати заплановану лінію різання мастилом:
- при різанні листової сталі: пасту для різання або олію для змашування і охолодження різального інструмента,
- при різанні алюмінію: гас.
Для висічки внутрішніх вирізів необхідно попередньо просвердлити отвір, діаметр отвору див. «Технічні дані».
Вимикайте електроінструмент лише після того, як Ви витягнете його з матеріалу.
Ознакомю зношення пуансона та матриці є значне підвищення необхідної сили подачі при повільному просуванні роботи.
Пуансон – але не матрицю – можна загострювати, якщо довжина загостреного пуансона не буде меншою за мінімально допустиму довжину матриці.
| Матриця Мінімальна довжина пуансона | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 мм | |
| 3 13 09 094 00 1 51,5 мм | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 мм | |
| 3 13 09 107 00 0 56,5 мм | |
| 3 13 09 108 00 8 не можна загострювати | |
BLK3.5E (**)：При висічці по шаблону нижня циліндрична частина напрямної пуансона йде по шаблону. Відстань між шаблоном та фактичною різальною кромкою складає 2,5 мм.
Товщина шаблону повинна складати мінімум 2 мм, загальна товщина шаблону і заготовки не повинна перевищувати 5,5 мм.
Обладнання
Захист від повторного пуску запобігає
неконтрольованому повторному пуску електроінструмента у разі перебоїв з електропостачанням під час роботи. У цьому випадку вимкніть електроінструмент, перевірте електропостачання, а потім знову увімкніть електроінструмент.
Електронне встановлення кількості ходів дозволяє адаптувати кількість обертів до відповідного випадку використання і застосованого робочого інструмента.
Електроінструмент для має захист від перевантаження і блокування. У випадку перевантаження або блокування змінного робочого інструмента подача живлення переривається. У такому випадку вимкніть електроінструмент, приберіть його від заготовки і перевірте робочий інструмент. Потім знову увімкніть електроінструмент.
Ремонт та сервісні послуги.
За екстремальних умов застосування для обробки металів усередині електроінструмента може осідати
електропровідний пил. Це може пошкодити захисну ізоляцію електроінструмента. Часто продувайте внутрішні частини електроінструмента крізь вентиляційні щілини сухим стисненим повітрям, яке не містить оливи, та під'єднуйте електроінструмент через пристрій захисного вимкнення.
Злегка змастіть мастилом поверхні ковзання між кріпленням матриці та пуансоном.
Вироби, які контактували з азбестом, не можна віддавати в ремонт. Утилізуйте забруднені азбестом вироби відповідно до чинних національних приписів стосовно утилізації відходів, що містять азбест.
У разі пошкодження мережного шнура електроінструмента шнур повинен замінити виробник або його представник.
За необхідністю Ви можете самостійно замінити наступні деталі: Робочі інструменти
Гарантія.
Гарантія на виріб надається відповідно до законодавчих правил країни збуту. Крім цього, фірма FEIN надає заводську гарантію відповідно до гарантійного талона виробника.
Можливо, що в обсяг поставки Вашого електроінструменту входить не все описане або зображене в даній інструкції з експлуатації приладдя.
Заява про відповідність.
Декларація СЕ діє лише для країн Європейського союзу та EFTA (Європейської асоціації вільної торгівлі) і лише для виробів, призначених для ринку ЄС або EFTA. Після запуску виробу в обіг на ринку ЄС знак UKCA втрачає чинність.
Декларація UKCA діє лише для ринку Великої Британії (Англії, Уельсу і Шотландії) і лише для виробів, призначених для ринку Великої Британії. Після запуску виробу на ринку Великої Британії знак СЕ втрачає чинність.
Фірма FEIN заявляє під свою особисту відповідальність, що цей виріб відповідає чинним приписам, викладеним на останній сторінці цієї інструкції з експлуатації.
Технічна документація:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Захист навколишнього середовища, утилізація.
Упаковку, відпрацьовані електроінструменти та приладдя потрібно утилізувати екологічно чистим способом.
