Produkttyp	Bärbar nibbler
Märke	Fein
Modell	BLK 3.5 E
Nominell spänning	230 V
Frekvens	50 - 60 Hz
Upptagen effekt	550 W
Tomgångsslagtal	1200 - 2700 min⁻¹ (justerbart)
Max. ståltjocklek (400 N/mm²)	3,5 mm
Max. ståltjocklek (600 N/mm²)	2,5 mm
Max. ståltjocklek (800 N/mm²)	1,5 mm
Max. aluminiumtjocklek (250 N/mm²)	4,0 mm
Vikt enligt EPTA	1,9 kg
Dubbelisolation	Ja
Skydd mot oavsiktlig återstart	Ja
Elektronisk slagförval	Ja
Min. innerradie för kurvskärning	10 mm
Typ av skärverktyg	Stans och matris
Rekommenderad smörjning	Skärpasta (stål), fotogen (aluminium)
Underhåll	Blås med tryckluft, smörj kontaktytor
Utbytbara slitdelar	Stans och matris
Godkända tillbehör	Specifika FEIN-insatser och hylsor

Vanliga frågor - BLK 3.5 E Fein

Hur justerar man slagtalet på Fein BLK 3.5 E?

Använd det elektroniska förvalshjulet på verktyget. Positionerna 1 till 5 är för korta och precisa snitt, position 6 är för kontinuerlig drift.

Hur byter man stans och matris?

Koppla bort verktyget. Ta bort fästskruvarna, byt ut slitna stans och matris. Följ minimilängderna som anges i manualen. Stansen kan slipas, matrisen inte.

Vilken plåttjocklek kan skäras med BLK 3.5 E?

Upp till 3,5 mm stål vid 400 N/mm², 2,5 mm vid 600 N/mm², 1,5 mm vid 800 N/mm² och 4,0 mm aluminium vid 250 N/mm².

Behöver man smörja vid skärning?

Ja, för att öka livslängden på stans och matris. Använd skärpasta eller skärolja för stål, och fotogen för aluminium.

Vad gör man om verktyget fastnar?

Verktyget är skyddat mot överbelastning och blockering. Vid blockering bryts strömmen. Stäng av verktyget, ta bort det från arbetsstycket, kontrollera det och starta sedan om.

Hur rengör man verktyget efter användning?

Blås regelbundet med torr, oljefri tryckluft genom ventilationsöppningarna. Rengör yttre ytor med en icke-metallisk trasa.

Vilka tillbehör är godkända för BLK 3.5 E?

Endast insatser, hylsor och tillbehör som är speciellt utformade eller godkända av FEIN får användas. Användning av icke godkända tillbehör kan vara farlig.

Kan jag använda nibblern med ett generatoraggregat?

Ja, förutsatt att generatoraggregatet uppfyller ISO 8528, klass G2, med en harmonisk distorsionsfaktor under 10%.

Hur slipar man stansen?

Stansen kan slipas om dess längd inte underskrider den specificerade minimilängden för matrisen. Matrisen slipas inte.

Var hittar man försäkran om överensstämmelse?

CE- eller UKCA-försäkran om överensstämmelse finns på sista sidan i bruksanvisningen. Teknisk dokumentation finns hos C. & E. Fein GmbH, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Tyskland.

BRUKSANVISNING BLK 3.5 E Fein

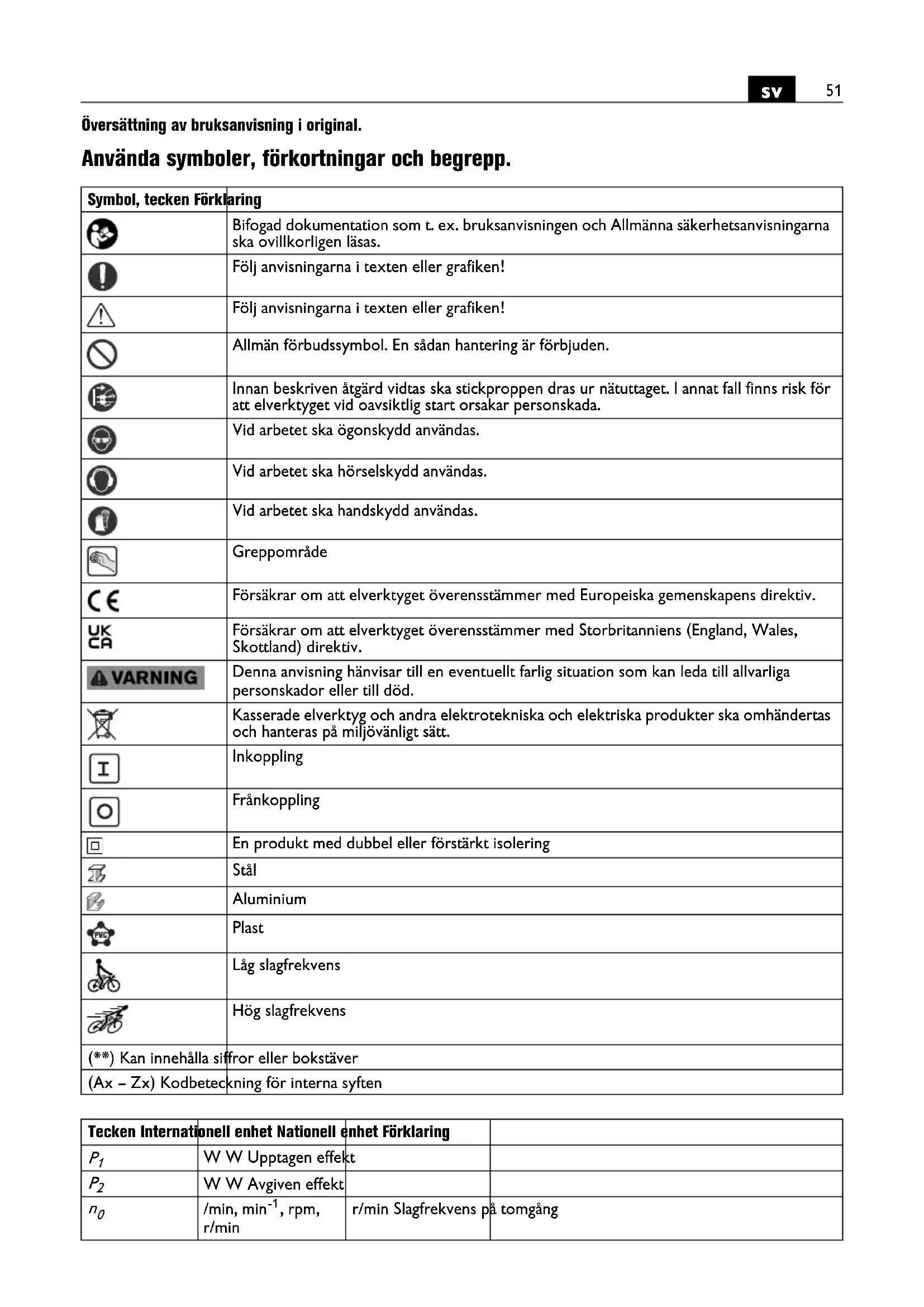

Översättning av bruksanvisning i original.

Använda symboler, förkortningar och begrepp.

Symbol, tecken Förklaring
	Bifogad dokumentation som t. ex. bruksanvisningen och Allmänna säkerhetsanvisningarna ska ovillkorligen läsas.
	Följ anvisningarna i texten eller grafiken!
	Följ anvisningarna i texten eller grafiken!
	Allmän förbudssymbol. En sådan hantering är förbjuden.
	Innan beskriven åtgård vidtas ska stickproppen dras ur nätuttaget. I annat fall finns risk för att elverktyget vid oavsiktlig start orsakar personskada.
	Vid arbetet ska ögonskydd användas.
	Vid arbetet ska hörselskydd användas.
	Vid arbetet ska handskydd användas.
	Greppområde
	Försäkrar om att elverktyget överensstämmer med Europeiska gemenskapens direktiv.
	Försäkrar om att elverktyget överensstämmer med Storbritanniens (England, Wales, Skottland) direktiv.
WARNING	Denna anvisning hänvisar till en eventuellt farlig situation som kan leda till allvarliga personskador eller till död.
	Kasserade elverktyg och andra elektrotekniska och elektriska produkter ska omhändertas och hanteras på miljövänligt sätt.
	Inkoppling
	Frånkoppling
	En produkt med dubbel eller förstärkt isolering
	Stål
	Aluminium
	Plast
	Låg slagfrekvens
	Hög slagfrekvens
(**) Kan innehålla siffror eller bokstäver
(Ax - Zx) Kodbetecning för interna syften

Tecken Internationell enhet Nationell enhet Förklaring
P_1	W W Upptagen effekt
P_2	W W Avgiven effekt
n_0	/min, min ^-1 , rpm,r/min	r/min Slagfrekvens på tomgång
Tecken	Internationell enhet	Nationell enhet	Förklaring
n_S	m/min m/min Skärhastighet
UV V Märkspänning
fHz Hz Frekvens
M...	mm mm Mått, metrisk gänga
∅ mm mm Diameter för en rund komponent
Fe 400	mm mm max. materialtjocklek i stål upp till		400 N/mm2
Fe 600	mm mm max. materialtjocklek i stål upp till		600 N/mm2
Fe 800	mm mm max. materialtjocklek i stål upp till		800 N/mm2
Al 250	mm mm Material i aluminium upp till 250 N/mm		N/mm2
	mm mm Diameter för förborrning vid urtag och urklipp
	mm mm Minsta invändiga kurvradien
	kg kg	Vikt enligt EPTA-Procedure 01
L_pA	dB	dB	Ljudtrycksnivå
L_wA	dB	dB	Ljudeffektnivå
L_pCpeak	dB	dB	Toppljudtrycksnivå
K...			Onoggrannhet
a	m/s2	m/s2	Vibrationsemissionsvärde enligt EN 62841 (vektorsumma i tre riktningar)
a_h	m/s2	m/s2	Vibrationsemissionsvärde
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Bas- och härledda enheter från det Internationella enhetssystemet SI.

För din säkerhet.

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som

uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Använd inte detta elverktyg innan du noggrant läst och fullständigt förstått denna instruktionsbok samt bifogade „Allmänna säkerhetsanvis-

ningar“ (publikationsnummer 3 41 30 465 06 0). Dessa underlag bör förvaras för senare användning och ska bifogas elverktyget vid överlåtelse eller försäljning.

Beakta även tillämpliga nationella arbetarskyddsbestämmelser.

Avsedd användning av elverktyget:

handhållen nibblare för klippning av plåtar, för urtag och urklipp samt för snäva kurvor med av FEIN godkända insatsverktyg och tillbehör utan vattentillförsel i väderskyddad omgivning.

Detta elverktyg är även avsett för användning med växelströmsgeneratorer som har tillräckligt hög effekt och som motsvarar standarden ISO 8528 i utförandeklass

G2. Bestämmelserna i denna standard uppfylls i synnerhet inte om klirrfaktorn överskrider 10 %. I osäkra fall ta reda på generatorns data.

Speciella säkerhetsanvisningar.

Använd elverktyget med medlevererade stödhandtag. Det finns risk för personskada om du förlorar kontrollen över elverktyget.

Använd personlig skyddsutrustning. Använd alltefter avsett arbete ansiktsskärm, ögonskydd eller skyddsglasögon. Om så behövs, använd dammfiltermask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot små utslungade slip- och materialpartiklar. Ögonen ska skyddas mot utslungade främmande partiklar som kan uppstå under arbetet.

Damm- och andningsskydd måste kunna filtrera bort det damm som eventuellt uppstår under arbetet. Risk finns för hörselskada under en längre tids kraftigt buller.

Insatsverktygen är vassa. Håll alltid handen på betryggande avständ från. insatsverktyget. Det finns risk för personskada om du berör insatsverktyg.

Skydda arbetsområdet och ytan under det mot fallande spån och själva elverktyget när du arbetar högt uppe. Fallande föremål kan leda till personskada.

Säkra arbetsstycket. Arbetsstycket ligger säkrare i en uppspänningsanordning än i handen.

Det är förbjudet att med skruvar eller nitar fästa brickor och märken på elverktyget. En skadad isolering skyddar inte längre mot elstöt.

Använd endast tillbehör som speciellt tagits fram eller godkänts av elverktygets tillverkare. Användningen behöver inte vara säker bara för att tillbehöret passar till elverktyget.

Rengör regelbundet elverktygets ventilationsöppningar med verktyg som inte består av metall. Motorns fläkt drar in damm till motorhuset. Vid kraftig koncentration kan metalldammet orsaka elektrisk fara.

Kontrollera före start att nätsladden och stickproppen inte skadats.

Rekommendation: Anslut alltid elverktyget via en jordfelsbrytare (RCD) med en jordläckageström på högst 30 mA.

Vibrations- och bulleremissionsvärden

De vibrations- och bulleremissionsvärden som anges i denna anvisning har utförts enligt en mätmetod standardiserad i EN 62841 och kan användas vid jämförelse av olika elverktyg. Den kan även tillämpas för preliminär bedömning av vibrations- och bullerbelastning.

De angivna vibrations- och bulleremissionsvärdena motsvarar den huvudsakliga användningen av elverktyget.

Om däremot elverktyget används för andra ändamål och med andra insatsverktyg eller inte underhållits ordentligt kan de totala vibrationsvärdena och bulleremissionsvärdena avvika. Detta kan öka vibrations- och bullerbelastningen väsentligt under den totala tidsperioden.

För en exakt bedömning av vibrations- och bullerbelastningen bör även de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta kan minska vibrations- och bullerbelastningen väsentligt under den totala tidsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationens och bullrets inverkan, t.ex.: underhåll av elverktyget och insatsverktygen, varmhållning av händerna, organisation av arbetsförloppen.

Användningsinstruktioner.

Elverktyget ska vara tillslaget när det förs mot arbetsstycket.

Håll elverktyget vid klippning lodrätt mot arbetstyckets yta.

För elverktyget jämnt och med lätt frammatning i klipp-riktningen. För kraftig frammatning reducerar betydligt insatsverktygens livslängd.

Använd elverktyget i kontinuerlig drift endast på högsta slagfrekvenssteget (6) (se sida 6).

Slagfrekvensstegen (1 ... 5) bör användas endast för kortvariga snitt, då t.ex. ett exakt snitt längs en snittlinje fordras. Detta gäller speciellt för arbeten med material som har maximal materialtjocklek.

Klipp inte plåten vid en svetsfog. Klipp inte multipelskiktiga plåtar om de överskrider tillåten materialtjocklek.

För längre brukstid av stansen och matrisen rekommenderar vi att längs skärlinjen applicera ett glidmedel:

- för klippjobb i stålplåt: skärpasta eller skärolja,

- för klippjobb i aluminium: petroleum.

För klippning av urtag krävs att hål med en diameter enligt "Tekniska data" förborras.

Dra ut elverktyget ur skärspåret innan verktyget slås från.

Ett tydligt tecken på nedsliten stans och matris är att matningskraften ökar samtidigt med att arbetsflödet blir sämre.

Stansen – men inte matrisen – kan efterslipas om den slipade stansens längd inte underskrider matrisens minsta längd.

Matris Stansens minsta längd
BLK3.5E (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0E (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,5 mm
3 13 09 108 00 8 kan inte efterskärpas

BLK3.5E ( ^** ): Vid nibbling med schablon avkänns schablonen med stansgejdens undre cylindriska del. Avständet mellan schablonen och den faktiska klippkanten är 2,5 mm.

Schablonen ska ha en tjocklek på minst 2 mm, schablonens och arbetsstyckets totala tjocklek får inte överskrida 5,5 mm.

Utrustning

Äterstartskyddet förhindrar att elverktyget självständigt startar på nytt, om strömmen bryts under användningen. Slå i detta fall från elverktyget, kontrollera strömmatningen och koppla sedan på elverktyget igen.

Det elektroniska varvtalsförvalet möjliggör en anpassning av varvtalet för respektive driftsfall och insatsverktyg som därvid används.

Elverktyget är försedd med ett överbelastnings- och blockeringsskydd. Om insatsverktyget överbelastas eller blockeras bryts elströmmen. Koppla i så fall från elverktyget, ta bort det ur arbetsstycket och kontrollera insatsverktyget. Slå därefter åter på elverktyget.

Underhåll och kundservice.

Under extrema betingelser kan ledande damm samlas i elverktygets inre när metall bearbetas. Elverktygets skyddsisolering kan i

detta fall menligt påverkas. Blås ofta rent elverktygets inre genom ventilationsöppningarna med torr och oljefri tryckluft och koppla in en jordfelsbrytare (Fl).

Smörj med fett lätt glidytorna mellan matrisstödet och stansen.

Produkter som varit i beröring med asbest får inte lämnas till reparation. Disponera med asbest kontamine-rade produkter enligt landets gällande instruktioner för hantering av asbesthaltigt avfall.

Om elverktygets nätsladd är skadad måste den bytas ut av tillverkaren eller dess representant.

Följande delar kan du vid behov själv byta ut:

Insatsverktyg

Garanti och tilläggsgaranti.

Garanti lämnas på produkten enligt de lagbestämmelser som gäller i aktuellt användningsland. Dessutom lämnar FEIN en tilläggsgaranti enligt FEIN-tillverkargaranti-förklaring.

Vid leverans av aktuellt elverktyg kan vissa delar saknas av de tillbehör som beskrivs eller visas i bruksanvisningen.

Försäkran om överensstämmelse.

CE-försäkran gäller endast för Europeiska unionens länder och EFTA (European Free Trade Association) och endast för produkter som är avsedda för EU- eller EFTA-marknaden. Efter marknadsintroduktionen av produkten på EU-marknaden förlorar UKCA tecknet sin giltighet.

UKCA-försäkran gäller endast för den brittiska marknaden (England, Wales och Skottland) och endast för produkter som är avsedda för den brittiska marknaden. Efter marknadsintroduktionen av produkten på brittiska marknaden förlorar CE - tecknet sin giltighet. FEIN försäkrar under exklusivt ansvar att denna produkt överensstämmer med de normativa dokument som anges på instruktionsbokens sista sida.

Tekniska publikationer finns hos:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Miljöskydd, avfallshantering.

Förpackning, skrotade elverktyg och tillbehör ska hanteras på miljövänligt sätt.
