| Producttype | Draagbare knabbelschaar |
| Merk | Fein |
| Model | BLK 3.5 E |
| Nominale spanning | 230 V |
| Frequentie | 50 - 60 Hz |
| Opgenomen vermogen | 550 W |
| Aantal leegloopslagen | 1200 - 2700 min⁻¹ (instelbaar) |
| Max. dikte staal (400 N/mm²) | 3,5 mm |
| Max. dikte staal (600 N/mm²) | 2,5 mm |
| Max. dikte staal (800 N/mm²) | 1,5 mm |
| Max. dikte aluminium (250 N/mm²) | 4,0 mm |
| Gewicht volgens EPTA | 1,9 kg |
| Dubbele isolatie | Ja |
| Bescherming tegen onbedoeld opnieuw starten | Ja |
| Elektronische slagvoorselectie | Ja |
| Minimale binnenstraal bij gebogen zaagsneden | 10 mm |
| Type snijgereedschap | Pons en matrijs |
| Aanbevolen smering | Snijpasta (staal), petroleum (aluminium) |
| Onderhoud | Perslucht blazen, contactoppervlakken invetten |
| Vervangbare slijtdelen | Pons en matrijs |
| Toegestane accessoires | Specifieke FEIN opzetstukken en hulzen |
Veelgestelde vragen - BLK 3.5 E Fein
Gebruikersvragen over BLK 3.5 E Fein
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schaar in PDF-formaat gratis! Vind uw handleiding BLK 3.5 E - Fein en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. BLK 3.5 E van het merk Fein.
GEBRUIKSAANWIJZING BLK 3.5 E Fein
Vertaling van de oorspronkelijke gebruiksaanwijzing.

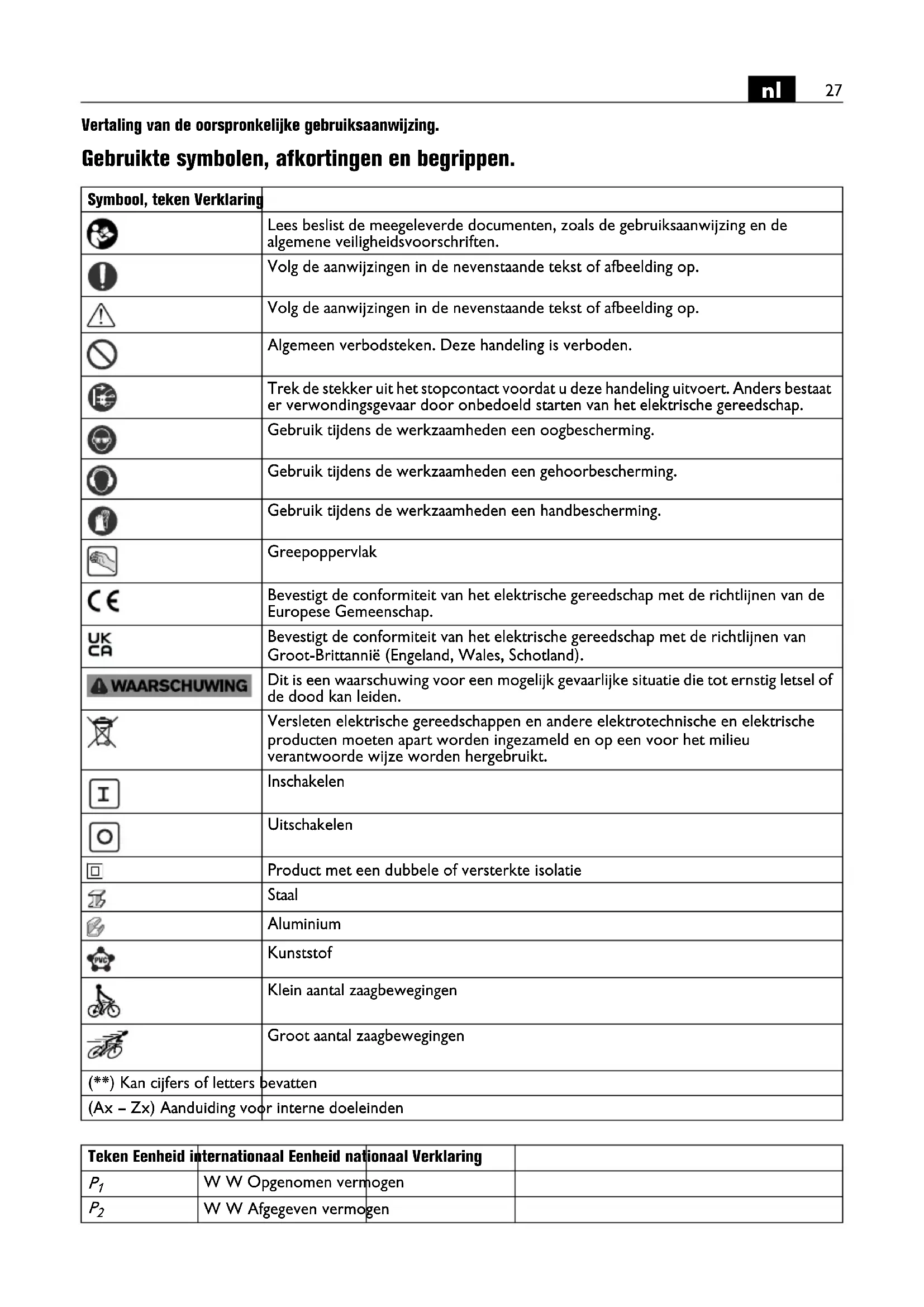

Gebruikte symbolen, afkortingen en begrippen.
| Symbool, teken Verklaring | |
 | Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene veiligheidsvoorschriften. |
 | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. |
| [6Z5S] | Volg de aanwijzingen in de nevenstaande tekst of afbeelding op. |
 | Algemeen verbodsteken. Deze handeling is verboden. |
 | Trek de stekker uit het stopcontact voordat u deze handeling uitvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap. |
 | Gebruik tijdens de werkzaamheden een oogbescherming. |
 | Gebruik tijdens de werkzaamheden een gehoorbescherming. |
 | Gebruik tijdens de werkzaamheden een handbescherming. |
 | Greepoppervlak |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap. |
 | Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van Groot-Brittannië (Engeland, Wales, Schotland). |
 | Dit is een waarschuwing voor een mogelijk gevaarlijke situatie die tot ernstig letsel of de dood kan leiden. |
 | Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten moeten apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt. |
 | Inschakelen |
 | Uitschakelen |
 | Product met een dubbele of versterkte isolatie |
 | Staal |
 | Aluminium |
 | Kunststof |
 | Klein aantal zaagbewegingen |
 | Groot aantal zaagbewegingen |
 | Kan cijfers of letters bevatten |
 - Zx) Aanduiding voor interne doeleinden | |
| Teken Eenheid internationaal Eenheid nationaal Verklaring | |||
| P_1 | W W Opgenomen vermogen | ||
| P_2 | W W Afgegeven vermogen | ||
| Teken | Eenheid internationaal | Eenheid nationaal | Verklaring |
| n_0 | /min, min ^-1 , rpm, r/min | min ^-1 | Onbelast aantal knipbewegingen |
| n_S | m/min m/min Knipsnelheid | ||
| UV V Meetspanning | |||
| fHz Hz Frequentie | |||
| M... | mm mm Maat, metrische schroefdraad | ||
| ∅ mm mm Diameter van een rond deel | |||
| Fe 400 | mm mm Max. materiaaldikte in staal tot 400 N/mm | 2 | |
| Fe 600 | mm mm Max. materiaaldikte in staal tot 600 N/mm | 2 | |
| Fe 800 | mm mm Max. materiaaldikte in staal tot 800 N/mm | 2 | |
| Al 250 | mm mm Max. materiaaldikte aluminium tot 250 N/mm | 2 | |
| mm mm Diameter van boorgat voor uitsparingen | |||
| mm mm Min. inwendige | bochtenradius | ||
| kg kg | Gewicht volgens EPTA | A-Procedure 01 | |
| L_pA | dB | dB | Geluidsdrukniveau |
| L_wA | dB | dB | Geluidsvermogenniveau |
| L_pCpeak | dB | dB | Piekgeluidsdrukniveau |
| K... | Onzekerheid | ||
| a | m/s ^2 | m/s ^2 | Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen) |
| a_h | m/s ^2 | m/s ^2 | Trillingsemissiewaarde |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI. | |
Voor uw veiligheid.
WAARSCHUWING
Lees alle veiligheidswaarschuwingen en alle voor-
schriften. Als de waarschuwingen en voorschriften niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.
Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.
Gebruik dit elektrische gereedschap niet voordat u deze gebruiksaanwijzing en de meegeleverde
nummer 3 41 30 465 06 0) grondig heeft gelezen en volledig heeft begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanneer u het elektrische gereedschap doorgeeft of verkoopt.
Neem ook de geldende nationale arbeidsveiligheidsregels in acht.
Bestemming van het elektrische gereedschap:
Handgevoerde knabbelschaar voor het snijden van metaalplaat, voor uitsparingen en nauwe bochten, met de door FEIN goedgekeurde inzetgereedschappen en toebehoren zonder toevoer van water in een tegen weersinvloeden beschermde omgeving.
Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528, uitvoeringsklasse G2. Aan deze norm wordt in het bijzonder niet voldaan als de zogenaamde vervormingsfactor 10 % overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen.
Bijzondere veiligheidsvoorschriften.
Gebruik de bij het gereedschap geleverde extra handgrepen. Het verlies van de controle kan tot verwondingen leiden.
Draag persoonlijke beschermende uitrusting. Gebruik afhankelijk van de toepassing een volledige gezichtsbescherming, oogbescherming of veiligheidsbril. Draag voor zover van toepassing een stofmasker, een gehoorbescherming, werkhandschoenen of een speciaal schort dat kleine slijp- en materiaaldeeltjes tegenhoudt. Uw ogen moeten worden beschermd tegen wegvliegende deeltjes die bij verschillende toepassingen ontstaan. Een stof- of adembeschermingsmasker moet het bij de toepassing ontstaande stof filteren. Als u lang wordt blootgesteld aan luid lawaai, kan uw gehoor worden beschadigd.
De inzetgereedschappen zijn scherp. Breng uw hand nooit in de buurt van de inzetgereedschappen. Aanraken van de inzetgereedschappen kan tot letsel leiden.
Bescherm bij werkzaamheden op hoogte het werkgebied en de ruimte eronder tegen vallende spaanders en het elektrische gereedschap zelf. Vallende voorwerpen kunnen tot letsel leiden.
Zet het werkstuk vast. Een in een spanvoorziening vastgezet werkstuk wordt steviger vastgehouden dan in uw hand.
Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschroefd of geniet. Een beschadigde isolatie biedt geen bescherming tegen een elektrische schok.
Gebruik geen toebehoren dat niet speciaal door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgegeven. Een veilig gebruik is niet alleen gegeven door het feit dat een toebehoren op uw elektrische gereedschap past.
Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een niet-metalen gereedschap. De motorventilator zuigt stof in het machine-huis. Dit kan bij overmatige ophoping van metaalstof elektrische gevaren veroorzaken.
Controleer voor de ingebruikneming de netaansluitkabel en de netstekker op beschadigingen.
Advies: Gebruik het elektrische gereedschap altijd via een aardlekschakelaar met een uitschakelstroom van 30 mA of minder.
Emissiewaarden voor trillingen en geluid
De in deze gebruiksaanwijzing vermelde trillings- en geluidsemissiewaarden zijn gemeten volgens een in EN 62841 genormaliseerde meetmethode en kunnen worden gebruikt om elektrische gereedschappen te vergelijken. Zij zijn ook geschikt voor een voorlopige beoordeling van de blootstelling aan trillingen en lawaai.
De aangegeven trillings- en geluidsemissiewaarden vertegenwoordigen de belangrijkste toepassingen van het elektrische gereedschap.
Indien het elektrische gereedschap echter wordt gebruikt voor andere toepassingen, met ander inzetgereedschap of bij onvoldoende onderhoud, kunnen de totale trillingswaarden en de geluidsemissiewaarden afwijken. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verhogen.
Voor een nauwkeurige schatting van de blootstelling aan trillingen en geluid moet ook rekening worden gehouden met de tijden dat het apparaat is uitgeschakeld of draait, maar niet daadwerkelijk wordt gebruikt. Dit kan de blootstelling aan trillingen en lawaai over de gehele werkperiode aanzienlijk verminderen.
Stel aanvullende veiligheidsmaatregelen in om de bediener te beschermen tegen de effecten van trillingen en lawaai, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm houden van de handen, organisatie van het arbeidsproces.
Bedieningsvoorschriften.
Beweeg het elektrische gereedschap alleen ingeschakeld naar het werkstuk.
Houd het elektrische gereedschap tijdens het knippen zo veel mogelijk haaks op het werkstukoppervlak.
Geleid het elektrische gereedschap gelijkmatig en licht duwend in de kniprichting. Te sterk duwen vermindert de levensduur van de inzetgereedschappen aanzienlijk.
Werk met het elektrische gereedschap bij continu gebruik alleen in de hoogste toerentalstand (6) (zie pagina 6).
Zaag met de toerentalstanden (1 ... 5) alleen gedurende korte tijd, bijvoorbeeld nauwkeurig langs een zaaglijn. Dit geldt in het bijzonder voor werkzaamheden met materialen met de maximaal toegestane dikte.
Knip geen metaalplaat op plaatsen waar de plaat gelast is. Knip geen metaalplaat in lagen die samen de maximale materiaaldikte overschrijden.
Ter verlenging van de levensduur van stempels en matrijzen wordt geadviseerd om langs de beoogde kniplijn een smeermiddel aan te brengen:
- voor het knippen van staalplaat: snijpasta of snijolie, - voor het knippen van aluminium: petroleum.
Voor het uitknippen van een uitsparing moet er worden voorgeboord. Zie voor de diameter van het boorgat de „Technische gegevens”.
Schakel het elektrische gereedschap pas uit nadat u het uit het knispoor heeft getrokken.
Het teken voor versleten stempels en matrijzen is een duidelijk toegenomen vereiste aandrukkracht en een geringe werksnelheid.
De stempel (niet de matrijs) kan worden geslepen als de lengte van de geslepen stempel minstens even groot is als de minimumlengte van de matrijs.
| Matrijs Minimumlengte van de stempel | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51,5 mm | |
| 3 13 09 094 00 1 51,5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58,8 mm | |
| 3 13 09 107 00 0 56,5 mm | |
| 3 13 09 108 00 8 kan niet worden geslepen | |
BLK3.5E (**): Bij het knippen volgens sjabloon wordt de sjabloon met het onderste cilindrische gedeelte van de stempelvoering afgetast. De afstand tussen sjabloon en feitelijke snijkant bedraagt 2,5 mm.
De sjabloon moet minstens 2 mm dik zijn. De totale dikte van sjabloon en werkstuk mag 5,5 mm niet overschrijden.
Uitvoering
De nulspanningsbeveiliging voorkomt dat het elektrische gereedschap zelfstandig weer gaat lopen wanneer tijdens het gebruik de stroomtoevoer is onderbroken. Schakel in dit geval het elektrische gereedschap uit, controleer de stroomtoevoer en schakel het elektrische gereedschap vervolgens weer in.
Met het elektronisch vooraf instelbare aantal zaagbewegingen kunt u het toerental aan de toepassing en de daarvoor gebruikte inzetgereedschappen aanpassen. Het elektrische gereedschap is voorzien van een overbelastings- en blokkeerbeveiliging. Bij overbelasting of blokkering van het inzetgereedschap wordt de stroomtoevoer onderbroken. Schakel in dit geval het elektrische gereedschap uit, verwijder het van het werkstuk en controleer het inzetgereedschap. Schakel vervolgens het elektrische gereedschap weer in.
Onderhoud en klantenservice.
Onder extreme gebruiksomstandigheden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terechtkomen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas regelmatig de binnenzijde van het elektrische gereedschap via de ventilatieopeningen met droge en olievrije perslucht schoon en sluit het gereedschap via een aardlekschakelaar aan.
Smeer de glijvlakken tussen matrijshouder en stempel licht in met vet.
Producten die met asbest in aanraking zijn gekomen, mogen niet voor reparatie worden afgegeven. Voer met asbest gecontamineerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
Als de aansluitkabel van het elektrische gereedschap beschadigd is, moet deze worden vervangen door de fabrikant of zijn vertegenwoordiger.
De volgende delen kunt u indien nodig zelf vervangen: Inzetgereedschappen
Wettelijke garantie en fabrieksgarantie.
De wettelijke garantie op het product geldt overeenkomstig de wettelijke regelingen in het land waar het product wordt verkocht. Bovendien biedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is mogelijk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreven en afgebeelde toebehoren wordt meegeleverd.
Conformiteitsverklaring.
De CE-verklaring geldt alleen voor landen van de Europese Unie en de EFTA (European Free Trade Association) en alleen voor producten die bestemd zijn voor de EU- of EFTA-markt. Zodra het product op de EU-markt is gebracht, verliest het UKCA-teken zijn geldigheid.
De UKCA-verklaring geldt alleen voor de Britse markt (Engeland, Wales en Schotland) en alleen voor producten die voor de Britse markt bestemd zijn. Zodra het product op de Britse markt is gebracht, verliest het CE- teken zijn geldigheid.
De firma FEIN verklaart als alleen verantwoordelijke dat dit product overeenstemt met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwijzing vermeld staan.
Technische documentatie bij:
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
Milieubescherming en afvoer van afval.
Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.
