BLK 3.5 E - Sakset Fein - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kannettava nibbleri
Merkki	Fein
Malli	BLK 3.5 E
Nimellisjännite	230 V
Taajuus	50 - 60 Hz
Ottoteho	550 W
Tyhjäkäynnin iskunopeus	1200 - 2700 min⁻¹ (säädettävä)
Teräs max. paksuus (400 N/mm²)	3,5 mm
Teräs max. paksuus (600 N/mm²)	2,5 mm
Teräs max. paksuus (800 N/mm²)	1,5 mm
Alumiini max. paksuus (250 N/mm²)	4,0 mm
Paino EPTA:n mukaan	1,9 kg
Kaksoiseristys	Kyllä
Suoja odottamattomalta uudelleenkäynnistykseltä	Kyllä
Iskujen elektroninen esivalinta	Kyllä
Kaarevien leikkausten sisäsäde min.	10 mm
Leikkuutyökalun tyyppi	Lävistin ja matriisi
Suositeltu voitelu	Leikkuupasta (teräs), petroli (alumiini)
Huolto	Puhalla paineilmaa, voitele kosketuspinnat
Vaihdettavat kulutusosat	Lävistin ja matriisi
Sallitut lisävarusteet	FEIN-spesifiset kärjet ja holkit

Usein kysytyt kysymykset - BLK 3.5 E Fein

Kuinka säädän iskujen lukumäärän Fein BLK 3.5 E:ssä?

Käytä työkalussa olevaa elektronista esivalintapyörää. Asennot 1–5 ovat lyhyitä ja tarkkoja leikkauksia varten, asento 6 on jatkuvaa käyttöä varten.

Kuinka vaihdan lävistimen ja matriisin?

Irrota työkalu verkkovirrasta. Poista kiinnitysruuvit, vaihda kuluneet lävistin ja matriisi. Noudata ohjeen vähimmäispituuksia. Lävistin voidaan teroittaa, matriisia ei.

Minkä paksuista levyä voidaan leikata BLK 3.5 E:llä?

Enintään 3,5 mm terästä 400 N/mm², 2,5 mm 600 N/mm², 1,5 mm 800 N/mm² ja 4,0 mm alumiinia 250 N/mm².

Täytyykö leikattaessa voidella?

Kyllä, lävistimen ja matriisin käyttöiän pidentämiseksi. Käytä leikkuupastaa tai leikkuuöljyä teräkselle ja petrolia alumiinille.

Mitä tehdä, jos työkalu juuttuu?

Työkalu on suojattu ylikuormitukselta ja juuttumiselta. Jos tapahtuu juuttuminen, virta katkeaa. Pysäytä työkalu, irrota se työkappaleesta, tarkasta se ja käynnistä uudelleen.

Kuinka puhdistan työkalun käytön jälkeen?

Puhalla säännöllisesti kuivaa ja öljytöntä paineilmaa tuuletusaukkojen läpi. Puhdista ulkopinnat ei-metallisella liinalla.

Mitkä lisävarusteet ovat sallittuja BLK 3.5 E:ssä?

Vain FEIN:n erityisesti suunnittelemia tai hyväksymiä kärkiä, holkkeja ja lisävarusteita saa käyttää. Hyväksymättömien lisävarusteiden käyttö voi olla vaarallista.

Voinko käyttää nibbleriä generaattorilla?

Kyllä, edellyttäen että generaattori täyttää standardin ISO 8528, luokka G2, ja harmoninen kokonaissärö on alle 10 %.

Kuinka teroitan lävistimen?

Lävistin voidaan teroittaa, jos sen pituus ei alita matriisille määritettyä vähimmäispituutta. Matriisia ei teroiteta.

Mistä löydän vaatimustenmukaisuusvakuutuksen?

CE- tai UKCA-vaatimustenmukaisuusvakuutus on käyttöohjeen viimeisellä sivulla. Tekniset asiakirjat ovat C. & E. Fein GmbH:n, Hans-Fein-Straße 81, 73529 Schwäbisch Gmünd-Bargau, Saksa, hallussa.

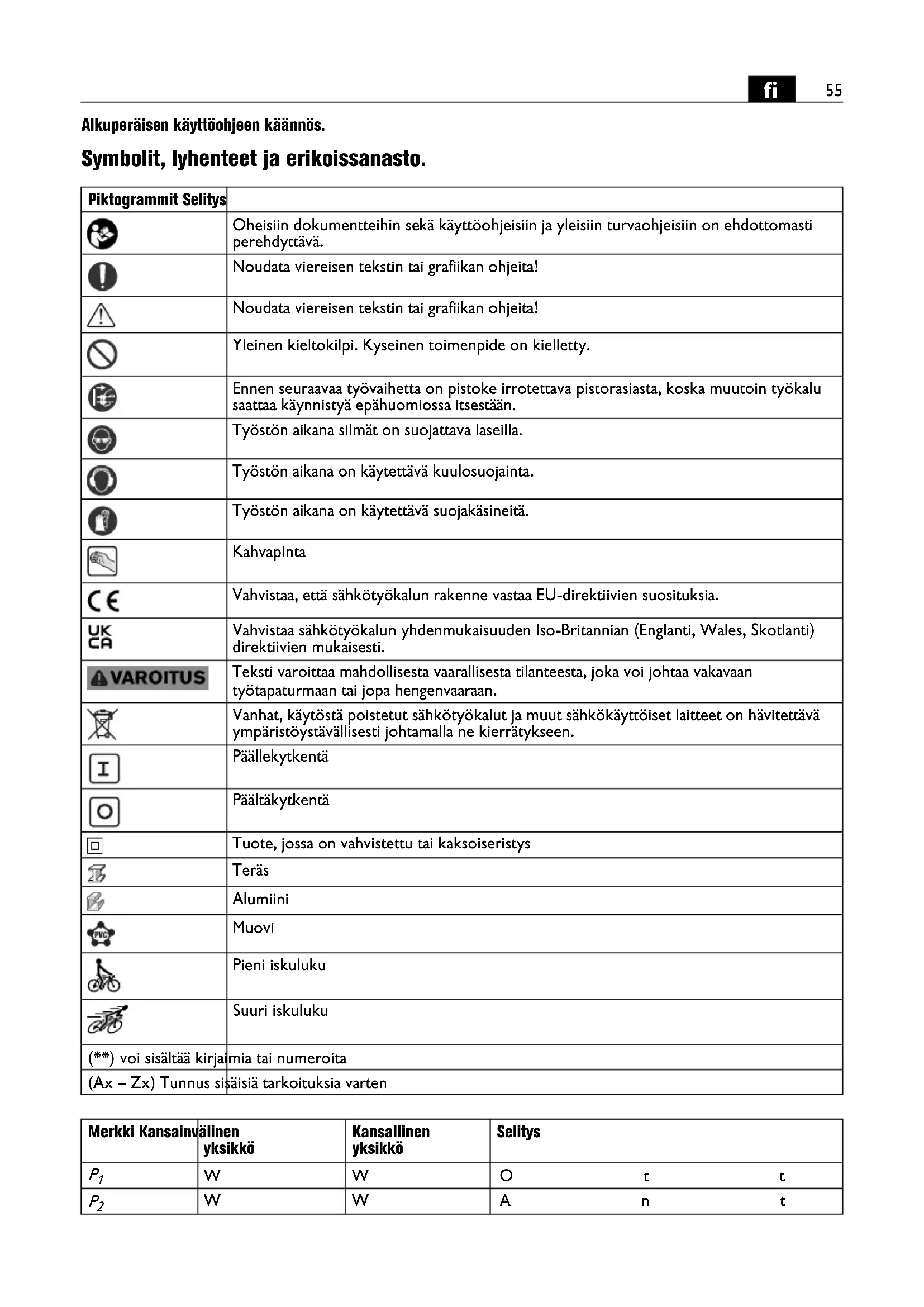

KÄYTTÖOHJE BLK 3.5 E Fein

Alkuperäisen käyttöohjeen käännös.

Symbolit, lyhenteet ja erikoissanasto.

Piktogrammit Selitys
	Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Noudata viereisen tekstin tai grafiikan ohjeita!
	Yleinen kieltokilpi. Kyseinen toimenpide on kielletty.
	Ennen seuraavaa työvaihetta on pistoke irrotettava pistorasiasta, koska muutoin työkalu saattaa käynnistyä epähuomiossa itsestään.
	Työstön aikana silmät on suojattava laseilla.
	Työstön aikana on käytettävä kuulosuojainta.
	Työstön aikana on käytettävä suojakäsineitä.
	Kahvapinta
	Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
	Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
	Teksti varoittaa mahdollisesta vaarallisesta tilanteesta, joka voi johtaa vakavaan työtapaturmaan tai jopa hengenvaaraan.
	Vanhat, käytöstä poistetut sähkötyökalut ja muut sähkökäyttöiset laitteet on hävitettävä ympäristöystävällisesti johtamalla ne kierrätykseen.
	Päällekytkentä
	Päältäkytkentä
	Tuote, jossa on vahvistettu tai kaksoiseristys
	Teräs
	Alumiini
	Muovi
	Pieni iskuluku
	Suuri iskuluku
(**) voi sisältää kirjaimia tai numeroita
(Ax - Zx) Tunnus sisäisiä tarkoituksia varten

Merkki Kansainvälinen yksikkö	Kansallinen yksikkö	Selitys
P_1	W	W	O	t t
P_2	W	W	A	n t

Merkki	Kansainvälinenyksikkö	Kansallinenyksikkö	Selitys
n_0	/min, min ^-1 , rpm,r/min	min ^-1	Tyhjäkäyntinopeus
n_S	m/min m/min Leikku	unopeus
UV V Nimellisjännite
fHz Hz Taajuus
M...	mm mm Mitta, metrinen kierre
∅ mm mm Pyöreän kappaleen läpimitta
Fe 400	mm mm Sall. työkappaleen paksuus, teräs		kork.400 N/mm ^2
Fe 600	mm mm Sall. työkappaleen paksuus: teräs		kork.600 N/mm ^2
Fe 800	mm mm Sall. työkappaleen paksuus: teräs		kork.800 N/mm ^2
Al 250	mm mm Sall. työkappaleen paksuus, alumiini kork.250 N/mm ^2
	mm mm Alkureiän halkaisija sisäpuolisiin leikkauksiin
	mm mm Kaarroksen sisäsäde vähintään
	kg kg Paino vastaa EPTA-Procedure 01-tietoja
L_pA	dB dB	Äänen painetaso
L_wA	dB dB	Äänitaso
L_pCpeak	dB dB	Äänen painetason	huippuarvo
K...			Epävarmuustekijä
a	m/s ^2	m/s ^2	Tärinäarvo vastaa standardia EN 62841(vektorisumma, kolmiulotteinen)
a_h	m/s ^2	m/s ^2	Värähtelytasoarvo
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvätperusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden laimin-

lyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Sähkötyökalun saa ottaa käyttöön vasta sitten, kun ensin on perehdytty käyttöohjeeseen sekä oheisiin yleisiin turvaohjeisiin (julkaisunumero

3 41 30 465 06 0) niin, että niissä annetut ohjeet tulevat ymmärretyiksi. Säilytä kyseiset dokumentit vastaisuuden varalta ja anna ne mukaan, mikäli laite luovutetaan toisen käyttöön tai myydään eteenpäin.

Niiden ohella on noudatettava voimassa olevia lakisää-teisiä työturvallisuusmääräyksiä.

Sähkötyökalun käyttökohteet:

käsivarainen nakertaja metallilevyjen sekä aukko- ja kuvioleikkaukseen säältä suojatuissa tiloissa. Koneessa saa käyttää ainoastaan FEIN:in hyväksymiä työkaluja ja lisätarvikkeita ilman vesijäähdytystä.

Tämä sähkötyökalu soveltuu myös käytettäväksi yhdessä teholtaan riittävän vaihtovirtageneraattorin kanssa, joka vastaa standardia ISO 8528, rakenneluokka G2. Ko. standardin vaatimuksia ei täytetä, mikäli nk. särökerroin on yli 10 %. Epäselvissä tapauksissa on hyvä ottaa selvää käytetyn generaattorin ominaisuuksista.

Erityiset varotoimenpiteet.

Käytä laitteen mukana toimitettuja lisäkahvoja. Jos laite luiskahtaa otteesta, seurauksena voi olla tapaturma.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaali-

hiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Vaihtotyökalut ovat teräviä. Älä koskaan tuo kättäsi lähelle vaihtotyökaluja. Vaihtotyökalujen kosketus voi johtaa loukkaantumiseen.

Varmista työalue ja pinta sen alapuolella putoavilta lastuilta ja itse sähkötyökalulta kun työskentelet korkealla. Putoavat esineet voivat johtaa loukkaantumisiin.

Varmista työkappaleen asento. Kun työkappale kiinnitetään sopivaan työpenkkiin, sitä on parempi käsitellä kuin käsin kiinni pidettäessä.

Sähkötyökaluun ei saa kiinnittää kilpiä tms. poraamalla tai niittaamalla. Jos koneen eristystä vioitetaan, seu- rauksena voi olla sähköiskun vaara.

Käytä ainoastaan lisävarusteita, jotka ovat joko sähkötyökalun valmistajan alkuperäisosia tai muutoin valmistajan hyväksymiä. Vaikka jokin vierasvalmisteinen lisävaruste sopisikin sähkökoneeseen, se ei välttämättä ole turvallinen käyttää.

Työkalun ilmanottoaukot on puhdistettava säännöllisesti sopivin apuvälinein (metallisia työkaluja ei saa käyttää). Puhallin imee pölyä moottorin rungon sisään.

Jos metallipitoista pölyä pääsee kerääntymään liikaa, sii-tä koituu sähköiskun vaara.

Tarkasta liitäntäjohdon ja pistokkeen kunto, ennen kuin otat koneen käyttöön.

Suositus: Käytä sähkökoneen kanssa aina vikavirtasuo-jakytkintä (PRCD-K), jonka nimellistoimintavirta on 30 mA tai sitä pienempi.

Värinä- ja melupäästöarvot

Näissä ohjeissa mainitut värähtely- ja melupäästöarvot on mitattu EN 62841 standardoidun mittausmenetelmän mukaisesti ja niitä voidaan käyttää sähkötyökalujen välisissä vertailussa. Ne sopivat myös värähtely- ja melupäästöarvojen alustavaan arviointiin.

Jos sähkötyökalua kuitenkin käytetään eri töissä, eri vaihtotyökalujen kanssa tai riittämättömällä huollolla, voivat värähtelyn yhteisarvot ja melupäästöarvot poi-keta ilmoitetuista. Tämä saattaa kasvattaa koko työaikajakson värähtely- ja melurasitusta huomattavasti. Värähtely- ja melurasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtely- ja melurasitusta.

Määrää lisävarotoimenpiteitä suojaamaan käyttäjää värinän ja melun vaikutuksilta, kuten esim: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työvaiheiden järjestely.

Työstöohjeita.

Kytke koneeseen virta ennen kuin viet sen työ-kappaletta vasten.

Pidä työkalua leikkauksen aikana aina pystysuorassa työkappaleen pintaan nähden, mikäli mahdollista.

Liikuta konetta tasaisesti ja samalla kevyesti painaen leikkaussuuntaan. Paine leikkaussuuntaan ei kuitenkaan saa olla liian voimakas, se kuluttaa työkalua huomattavasti.

Käytä sähkötyökalua jatkuvassa käytössä ainoastaan suurimmalla iskulukalueella (6) (katso sivu 6).

Iskulukualueet (1 ... 5) tulee käyttää vain lyhytaikaisia leikkauksia varten, joissa esim. tarvitaan täsmällinen leikkaus leikkausviivaa pitkin. Tämä koskee erityisesti töitä materiaaleissa, joilla on suurin mahdollinen aine-paksuus.

Peltilevyjä ei pidä leikata saumakohdista. Jos peltilevyt kerrostetaan päällekkäin, niiden kokonaispaksuus ei saa ylittää sallittua työkappaleen paksuutta.

Pistin ja tyyny kestävät käytössä pitempään, kun suunniteltu leikkauskohta käsitellään voiteluaineella:

- Teräspeltilevyä leikattaessa: käytä leikkaustahnaa tai -öljyä,

- Alumiinipeltiä leikattaessa: käytä valopetrolia.

Sisäpuolisen aukon leikkaus vaatii alkureiän, läpimitan voi katsoa kohdasta "Tekniset tiedot".

Nosta työkalu irti leikkauskohdasta, ennen kuin katkai-set koneesta virran.

Jos voimaa tarvitaan normaalia enemmän ja työstö on siitä huolimatta hitaampaa, se on merkki pistimen ja tyy- nyn kulumisesta.

Pistin (ei tyynyä) voidaan terottaa sillä ehdolla, että sen pituus hiomisen jälkeen ei ole alle tyynyn vähimmäispituuden.

Tyyny Pistimen vähimmäispituus
BLK3.5E (**):
3 13 09 093 00 3 51,5 mm
3 13 09 094 00 1 51,5 mm
BLK5.0E (**):
3 13 09 109 00 2 58,8 mm
3 13 09 107 00 0 56,5 mm
3 13 09 108 00 8 ei teroitettavissa

BLK3.5E ( ^** ): Mallinetta apuna käytettäessä pistinohjai-men alempi sylinterimäinen osa viedään kiinni mallinee-seen. Mallineen ja varsinaisen leikkausreunan välyksen mitta on 2,5 mm.

Mallineen tulisi olla vähintään 2 mm vahvuinen ja mallineen ja työkappaleen yhteisvahvuus ei saa olla yli 5,5 mm.

Laitteen osat

Jälleenkäynnistyssuoja estää sähkötyökalua käynnistymästä uudelleen itsestään jos sähkönsyöttö katkeaa käytön aikana. Sammuta sähkötyökalu tässä tapauksessa, tarkistaa sähkönsyöttö ja käynnistä sitten sähkötyökalu uudelleen.

Kierrosluvun elektroninen esivalinta mahdollistaa kierrosluvun sovittamisen kuhunkin käyttötapaukseen ja siihen käytettävälle vaihtotyökalulle.

Sähkötyökalu on varustettu ylikuormitus- ja lukkiutumissuojalla. Virransyöttö katkeaa ylikuormituksen tai vaihtotyökalun lukkiutumisen sattuessa. Kytke tässä tapauksessa sähkötyökalu pois päältä, poista se työkappaleesta ja tarkista vaihtotyökalun kunto. Käynnistä sen jälkeen sähkötyökalu uudelleen.

Kunnossapito, huolto.

Äärimmäisissä käyttöolosuhteissa saattaa metallia työstettäessä kerääntyä johtavaa pölyä koneen sisälle. Sähkötyökalun suojaeristys saattaa vahingoittua. Puhalla usein sähkötyöka-lun sisätilan puhtaaksi tuuletusaukkojen kautta käyttäen kuivaa öljyvapaata paineilmaa ja kytke vikavirtakytkimen (Fl) kautta.

Rasvaa tyynypitimen ja pistimen väliset liukupin-nat ohuelti.

Tuotteita, jotka ovat olleet kosketuksessa asbestiin, ei saa lähettää korjattaviksi. Huolehdi asbestilla saastuneista tuotteista maan voimassaolevien asbestipitoisen jätteen hävittämisestä koskevien määräysten mukaisesti.

Jos sähkötyökalun liitäntäjohto on vaurioitunut, tulee valmistajan tai hänen edustajansa vaihtaa se uuteen.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Lisätarvikkeet

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu sähkötyökalun toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut:

C. & E. Fein GmbH

Hans-Fein-Straße 81

73529 Schwäbisch Gmünd-Bargau, Germany

Ympäristönsuojelu, jätehuolto.

Pakkausmateriaalit, käytöstä poistetut sähkötyökalut sekä lisävarusteet on johdettava kierrätykseen.
