BLK 3.5 E - 가위 Fein - 무료 사용 설명서
기기 매뉴얼을 무료로 찾기 BLK 3.5 E Fein PDF 형식.
| 제품 유형 | 휴대용 너블러 |
| 브랜드 | Fein |
| 모델 | BLK 3.5 E |
| 정격 전압 | 230 V |
| 주파수 | 50 - 60 Hz |
| 소비 전력 | 550 W |
| 무부하 행정 수 | 1200 - 2700 min⁻¹ (조정 가능) |
| 최대 두께 강철 (400 N/mm²) | 3.5 mm |
| 최대 두께 강철 (600 N/mm²) | 2.5 mm |
| 최대 두께 강철 (800 N/mm²) | 1.5 mm |
| 최대 두께 알루미늄 (250 N/mm²) | 4.0 mm |
| 무게 (EPTA 기준) | 1.9 kg |
| 이중 절연 | 예 |
| 의도치 않은 재시동 방지 | 예 |
| 전자식 행정 사전 선택 | 예 |
| 곡선 절단 최소 내부 반경 | 10 mm |
| 절단 도구 유형 | 펀치와 다이 |
| 권장 윤활 | 절단 페이스트 (강철), 등유 (알루미늄) |
| 유지보수 | 압축 공기 불어내기, 접촉면 그리스 도포 |
| 교체 가능한 소모품 부품 | 펀치와 다이 |
| 허용 액세서리 | FEIN 전용 비트와 소켓 |
자주 묻는 질문 - BLK 3.5 E Fein
사용자 질문 BLK 3.5 E Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 가위 무료 PDF 형식! 매뉴얼 찾기 BLK 3.5 E - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BLK 3.5 E 브랜드 Fein.
사용 설명서 BLK 3.5 E Fein

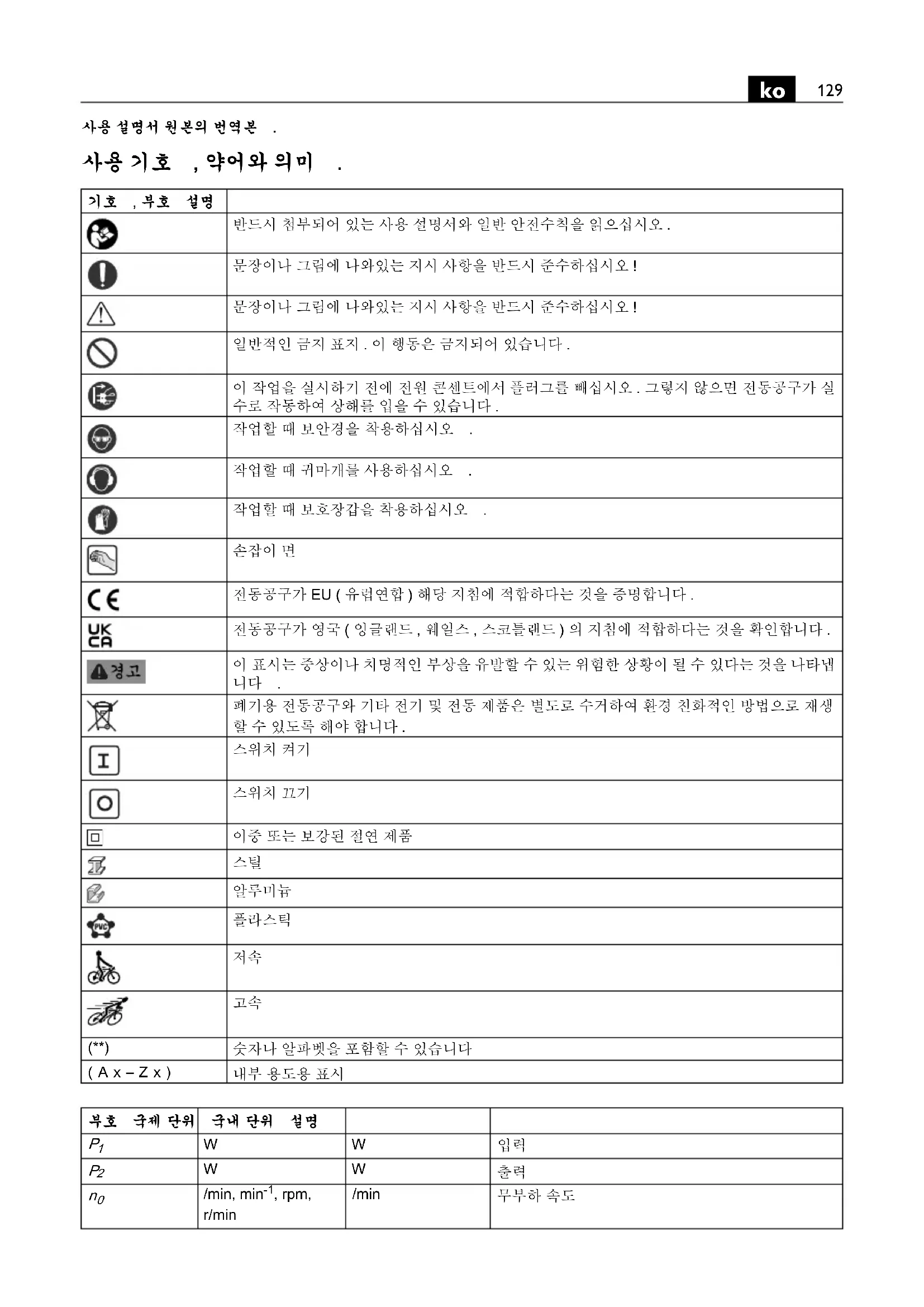

| 기호,부호 설명 | |
 | 반드시 점부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 일반적인 금지 표지. 이 행동은 금지되어 있습니다. |
 | 이 작업을 실시하기 전에 전원 콘센트에서 플러그를 폐십시오. 그렇지 않으면 전동공구가 실수로 작동하여 상해를 입을 수 있습니다. |
 | 작업할 때 보안정을 착용하십시오. |
 | 작업할 때 귀마개를 사용하십시오. |
 | 작업할 때 보호장갑을 착용하십시오. |
 | 손잡이 면 |
 | 전동공구가 EU(유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 전동공구가 영국(잉글랜드, 웨일스, 스코틀랜드)의 지침에 적합하다는 것을 확인합니다. |
 | 이 표시는 중상이나 치명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다. |
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 별도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. |
 | 스위치 켜기 |
 | 스위치 끄기 |
 | 이중 또는 보강된 절연 제품 |
 | 스틸 |
 | 알루미늄 |
 | 플라스틱 |
 | 지속 |
 | 고속 |
| (**) | 숫자나 알파벳을 포함할 수 있습니다 |
| (A x - Z x) | 내부 용도용 표시 |
| 부호 국제 단위 | 국내 단위 설명 | ||
| P_1 | W | W | 입력 |
| P_2 | W | W | 출력 |
| n_0 | /min, min^-1 , rpm,r/min | /min | 무부하 속도 |
| 부호 | 국제 단위 | 국내 단위 | 설명 |
| n_S | m/min m/min | 절단 속도 | |
| UV | V | 정격 진압 | |
| fHz Hz | 주파수 | ||
| M... | mm mm | 나사 크기 | |
| ∅ | m m | 원형 부품의 직경 m | |
| Fe 400 | mm mm | 400 N/mm2까지 스테인레스 강의 최대 두께 | |
| Fe 600 | mm mm | 600 N/mm2까지 스테인레스 강의 최대 두께 | |
| Fe 800 | mm mm | 800 N/mm2까지 스테인레스 강의 최대 두께 | |
| AI 250 | mm mm | 250 N/mm2까지 알루미늄 소재의 최대 두께 | |
| mm mm | 내부 질단 시 시험 구멍 직경 | ||
| mm mm | 최소 내부 커브 직경 | ||
| kg kg | EPTA-Procedure 01에 따른 중량 | ||
| L_pA | dB dB | 음압 레벨 | |
| L_wA | dB dB | 음향 레벨 | |
| L_pCpeak | dB dB | 최고 음압 레벨 | |
| K... | 분확정성 | ||
| a | m/s2 | m/s2 | EN 62841에 따른 진동 방출치 (3 방향의 벡터값 ) |
| a_h | m/s2 | m/s2 | 진동 방출치 |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 |
안전 수칙
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키
지 않으면 화제 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
추후참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 첨부된 “일반안전 수칙” (문서 번호 34130465060) 을 자세히 읽고
완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 전동공구를 인도하거나 매각할 경우 설명서도 함께 진달하십시오.
또한 국내의 해당 작업 안전 규정을 준수하십시오.
전동공구의 사용 분야 :
휴대용 니블러는 날씨와 관계 없는 환경에서 FEIN 사가 허용하는 편치와 인서트를 사용하여 금속판 오려내기 및 굴곡선형 절단 등 절단자업을 하는데 사용해야 합니다.
본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실태 않으면 사용하시는 발전기에 관해 확인해 보십시오.
특별 안전 수칙 .
기기와 함께 공급되는 보조 손잡이를 사용하십시오. 기기에 대한 통제를 잃게되면 상해를 입을 수 있습니다.
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안령을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 이과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
장착용 액세서리가 날카롬습니다. 절대로 장착용 액세서리 가까이에 손을 두지 마십시오. 장착용 액세서리를 만지면 부상을 입을 수 있습니다.
높은 곳에서 작업할 떼 침과 전동 공구 자체가 떨어지지 않도록 작업 부위와 그 아래 부위를 보호하십시오. 떨어 지는 물체로 인해 부상을 입을 수 있습니다.
작업물을 잘 고정하십시오. 고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.
전동공구에 있는 상표나 표지를 나사로 조이거나 리벳을 박으면 안됩니다.절연 상태가 손상되면 감진으로부터 안진하지 못합니다.
전동공구 체조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세시리가 귀하의 진동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닦아 주십시오. 모터의 블로어로 인해 하우징 안으로 먼지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.
기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았는지 확인해 보십시오.
추천: 전동공구를 항상 정격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.
진동 및 소음 방출치
이러한 지침에 나온 진동 및 소음 방출치는 EN 62841 에 명시된 표준 측정 질차에 따라 측정되었으며 전동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 및 소음 방출의 잠정적 평가에 적합합니다.
지정된 진동 및 소음 방출치는 전동공구의 주요 용 도를 나타냅니다.
그러나 진동공구를 다른 용도에 사용하거나 다른 장착 액세서리를 사용하거나 유지관리가 불충분한 경우, 전체 진동치와 소음 방출치가 다룰 수 있습니다. 이로 인해 전체 작업 시간 동안 진동 및 소음 오염이 크게 증가할 수 있습니다.
진동 및 소음 오염의 정확한 추정은 기기가 끼졌거나 작동 중이지만 실제로 사용하지 않은 시간도 고려해야 합니다. 이를 통해 전체 작업 시간 동안 진동 및 소음 오염을 크게 줄일 수 있습니다.
진동 및 소음의 영향으로부터 작업자를 보호하기 위해 다음의 추가 안전 조치를 취하십시오: 전동공구 및 장착 액세서리 유지, 손 따뜻하게 준비, 작업 프로세스 구성.
사용 방법
반드시 진동공구의 스위치가 켜진 상태에서만 작업물에 가까이 대십시오.
절단작업 시 진동공구를 작업물 표면에 최대한 수직으로하여 사용하십시오.
전동공구를 일정한 속도로 절단 방향으로 살짝 밀면서 작업하십시오. 심하게 밀어 작업하면 액세서리의 수bing이 훨씬 짧아집니다.
연속 작동 시, 가장 높은 스트로크 수 단계에서만 전동공구를 작동하십시오 (6) (6 므 참조).
스트로크 수 단계 (1 ... 5) 는 짧은 절단에만 사용해야 합니다, 예를 들어 절단선을 따라 정확한 절단이 필요한 경우. 이는 특히 재료 두께가 최대인 재료에 작업할 때 적용됩니다
금속판의 용접 부위에 절단하지 마십시오. 여러 검으로 하여 최대 소재 두께 이상으로 금속판을 절단하지 마십시오.
편치와 인시트의 수명을 연장하기 위해 계획한 절단선을 따라 윤활제를 바르는 것이 좋습니다:
- 철판 절단 시: 커팅 페이스트 혹은 전삭유,
- 알루미늄 절단 시:석유.
내부 오려내기 니블링작업을 하려면 먼저 구멍을 내야 합니다,구멍 직경은 “제품 사양”을 참조하십시오.
우선 절단변에서 전동공구를 뼈고난 후에 스위치를 끄십시오.
편치와 인서트가 마모된 경우 저속으로 작업할 때 훨씬 세계 눌러야 합니다.
재연마된 편치의 긴이가 인서트의 최소 길이 이상이면 편치 - 인서트는 안됨 - 를 재연마할 수 있습니다.
| 인서트 펀치의 최소 길이 | |
| BLK3.5E (**): | |
| 3 13 09 093 00 3 51.5 mm | |
| 3 13 09 094 00 1 51.5 mm | |
| BLK5.0E (**): | |
| 3 13 09 109 00 2 58.8 mm | |
| 3 13 09 107 00 0 56.5 mm | |
| 3 13 09 108 00 8 | 연마 불가능 |
BLK3.5E (**): 템플릿을 사용한 니블링작업의 경우 템플릿은 편치 가이드의 낮은 실린더형 부위에 의해 검색됩니다. 템플릿과 실제 절단 모서리 사이의 간격은 2.5 mm 입니다.
템플릿 두께는 최소한 2 mm 이어야 하며, 템플릿과 작업물의 전체 두께는 5.5 mm 를 초과해서는 안됩니다.
주요 기능
재작동 보호장치는 작동 중에 전원이 끼졌던 경우 전동공구가 다시 저절로 작동하는 것을 방지합니다. 이 경우 전동공구의 스위치를 끄고 전원 공급을 확인해 보고 나서, 전동공구의 스위치를 다시 커십시오.
전자 스트로크 수 설정 기능으로 가 적용 사례에 따라 그리고 이에 사용된 장착용 액세서리에 맞게 속도를 조정할 수 있습니다.
진동공구에는 과부하 및 차단 보호장치가 있습니다. 장착용 액세서리가 과부하되거나 걸리변 전원 공급이 중단됩니다.
이 경우 전농공구를 끄고 공작물에서 제거한 후 장착용 액세서리를 점검하십시오. 그리고 나서 전농공구의 스위치를 다시 커십시오.
보수정비 및 고객 서비스.
극한 사용 조건에서 금속에 가공할 경우 전도성 분진이 전동공구의 내부에 가라앉을 수 있습니다. 진동공구의 보호 절연에 지장을 줄 수 있습니다. 진조하고 오일 프리한 압축 공기로 환기구를 통해 진동공구의 내부를 자주 블로우하고 누전 차단기 (RCD) 를 연결하십시오.
인서트 홀더와 편치 사이의 미끄러운 부위에 약간 그리스를 바르십시오.
석면과 접하게 된 제품은 수리를 발겨서는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
전동공구의 진선이 손상되었을때, 제조사나 대리점에서 진선을 교체해야만 합니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다: 펀치,인시트
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 전동공구 공급 내역에는 이 사용 선명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언
CE 인증은 EU 국가들과 EFTA ( 유럽자유무역연합 )에서만, 그리고 EU 또는 EFTA 시장용 제품에만 적용됩니다. 제품이 EU 시장에 출시되면 UKCA 마크는 그 유효성을 상실합니다 .
UKCA 인증은 영국(잉글랜드, 웨일스, 스코틀랜드)에서만, 그리고 영국 시장용 제품에 만적용됩니다. 제품이 영국 시장에 출시되면 CE 마크는 그 유효성을 상실합니다.
FEIN사는 단독 책임 하에 본 제품이 이사용 설명서 후면 에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH
Hans-Fein-Straße 81
73529 Schwäbisch Gmünd-Bargau, Germany
환경 보호,처리
포장제, 폐기용 전동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
