| 제품 유형 | 휴대용 양날 전단기 |
| 브랜드 | Fein |
| 모델 | BSS 1.6 E |
| 전원 | 전원 코드 (플러그 포함) |
| 절연 유형 | 이중 절연 (강화 절연) |
| 주요 용도 | 판금 건식 절단 및 곡선 절단 |
| 사용 조건 | 악천후로부터 보호된 장소 |
| 안전 - 필독 | 사용 설명서 및 일반 안전 지침을 읽으십시오 |
| 필요한 개인 보호 장비 | 보안경, 청력 보호구, 핸드 가드 |
| 유지 보수 - 통풍구 | 비금속 도구로 통풍구를 정기적으로 청소하십시오 |
| 유지 보수 - 먼지 | 극심한 사용 시 내부에 건조하고 오일이 없는 압축 공기를 불어넣으십시오 |
| 소모 부품 | 칼날 및 죔쇠 (이 모델에서는 재연마 불가) |
| 예비 부품 | 목록은 www.fein.com에서 확인 가능 |
| 보증 | 해당 법규 준수, FEIN 제조사 보증 |
| 적합성 | 유럽 연합 지침 (CE 마킹) |
| 재활용 | 전동 공구 및 액세서리를 환경 친화적인 재활용 센터에서 분리하십시오 |
자주 묻는 질문 - BSS 1.6 E Fein
사용자 질문 BSS 1.6 E Fein
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 가위 무료 PDF 형식! 매뉴얼 찾기 BSS 1.6 E - Fein 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. BSS 1.6 E 브랜드 Fein.
사용 설명서 BSS 1.6 E Fein

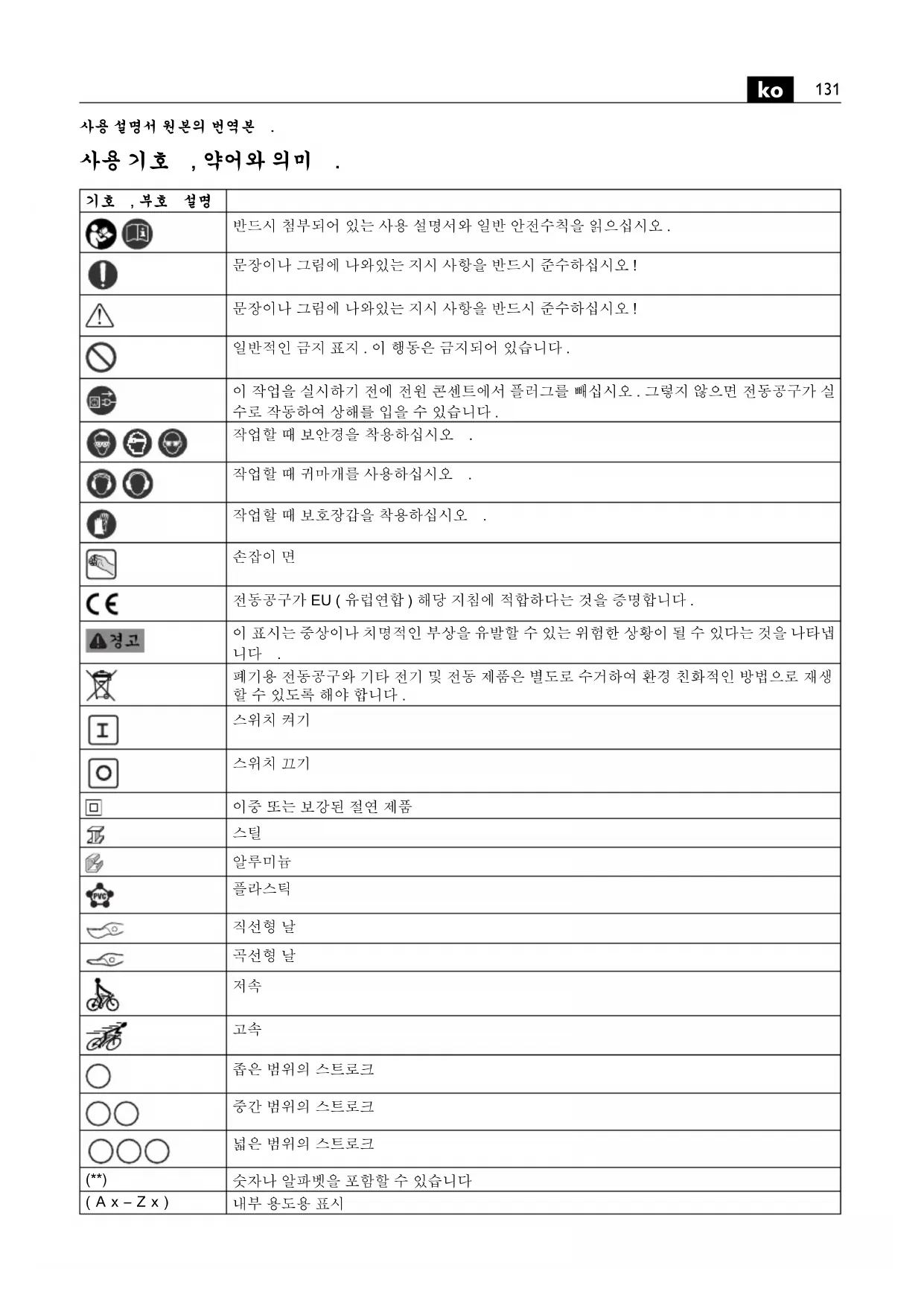

| 기호,부호 설명 | |
 | 반드시 첨부되어 있는 사용 설명서와 일반 안전수칙을 읽으십시오. |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 문장이나 그림에 나와있는 지시 사항을 반드시 준수하십시오! |
 | 일반적인 금지 표지. 이 행동은 금지되어 있습니다. |
 | 이 작업을 실시하기 전에 진원 콘센트에서 플러그를 뼈십시오. 그렇지 않으면 전동공구가 실 수로 작동하여 상해를 입을 수 있습니다. |
 | 작업할 때 보안경을 착용하십시오. |
 | 작업할 때 귀마개를 사용하십시오. |
 | 작업할 때 보호장갑을 착용하십시오. |
 | 손잡이 면 |
 | 전동공구가 EU (유럽연합) 해당 지침에 적합하다는 것을 증명합니다. |
 | 이 표시는 중상이나 지명적인 부상을 유발할 수 있는 위험한 상황이 될 수 있다는 것을 나타냅니다. |
 | 폐기용 전동공구와 기타 전기 및 전동 제품은 밸도로 수거하여 환경 친화적인 방법으로 재생할 수 있도록 해야 합니다. |
 | 스위치 켜기 |
 | 스위치 끄기 |
| [XK8] | 이중 또는 보강된 절연 제품 |
| [A396] | 스틸 |
 | 알루미늄 |
 | 플라스틱 |
| [T401] | 직선형 날 |
| [A438] | 곡선형 날 |
 | 저속 |
 | 고속 |
 | Sock은 범위의 스트로크 |
 | 중간 범위의 스트로크 |
 | 넓은 범위의 스트로크 |
| [7026] | 숫자나 알파벳을 포함할 수 있습니다 |
 | 내부 용도용 표시 |
| 부호 국제 단위 | 국내 단위 설명 | ||
| P_1 | W | W | 입력 |
| P_2 | W | W | 출력 |
| n_0 | /min, min ^-1 , rpm,r/min | /min | 무부하 속도 |
| n_S | m/min m/min | 절단 속도 | |
| UV | V | 징격 전압 | |
| /Hz Hz | 주파수 | ||
| M... | mm mm | 나사 크기 | |
| ∅ | m m | 원형 부편의 직징 m | |
| Fe 400 | mm mm | 400 N/mm ^2 까지 스테인레스 강의 최대 두께 | |
| Fe 600 | mm mm | 600 N/mm ^2 까지 스테인레스 강의 최대 두께 | |
| Fe 800 | mm mm | 800 N/mm ^2 까지 스테인레스 강의 최대 두께 | |
| AI 250 | mm mm | 250 N/mm ^2 까지 알루미늄 소재의 최대 두께 | |
| mm mm | 내부 절단 시 시험 구멍 직징 | ||
| mm mm | 최소 내부 커브 직징 | ||
| kg | kg | EPTA-Procedure 01에 따른 중량 | |
| L_pA | dB dB | 음압 레벨 | |
| L_wA | dB dB | 음향 레벨 | |
| L_pCpeak | dB dB | 최고 음압 레벨 | |
| K... | 불확정성 | ||
| a | m/s ^2 | m/s ^2 | EN 62841 에 따른 진동 방출치 (3 방향의 벡터값 ) |
| a_h | m/s ^2 | m/s ^2 | 진동 방출치 |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | 국제 단위 시스템 SI 의 기본 및 유도 단위 |
안전 수칙
모든 안전 수칙과 지시 사항을 상세히 읽고 준 수해야 합니다.안전 수칙과 지시 사항을 지키
지 않으면 화재 위험이 있으며 감진 혹은 중상을 입을 수 있습니다.
추후참고용으로 모든 안전 수칙과 지시 사항을 잘 보관하십시오.
이 전동공구의 사용 설명서와 첨부된 “일반안전 수칙” (문서 번호 34130465060) 을 자세히 읽고
완전히 이해한 후에 기기를 사용하십시오. 나중에 사용할 경우를 위해 위의 자료를 잘 보관하고 진동공구를 인도하거나 매각할 경우 설명시도 함께 진달하십시오.
또한 국내의 해당 작업 안진 규정을 준수하십시오.
전동공구의 사용 분야 :
BLS (**): 본 휴대용 진동쉐어는 날씨와 관계없는 환경에서, 습식으로 사용하지 않고, Fein 사가 허용하는 커터 날과 액세서리를 사용하여 금속판에 질단작업을 하는데 사용해야 합니다.
BSS (**): 본 휴대용 슬리팅 췼어는 날씨와 관계없는 환경에서, 습식으로 사용하지 않고, Fein 사가 허용하는 커터 날과 액세서리를 사용하여 금속판에 줌은 곡선으로 절단 작업을 하는데 사용해야 합니다.
본 전동공구는 ISO 8528 기준과 기기 등급 G2 에 해당하는 성능이 충분한 AC 발전기에 연결하여 사용할 수도 있습니다. 소위 왜곡율이 10% 를 초과할 경우에는 특히 이 기준에 상응하지 않습니다. 확실티 않으면 사용하시는 발전기에 관해 확인해 보십시오.
특별 안전 수칙.
기기와 함께 공급되는 보조 손잡이를 사용하십시오. 기기에 대한 통제를 읽게되면 상해를 입을 수 있습니다.
작업자는 보호장비를 착용해야 합니다. 작업에 따라 안면 마스크나 보안령을 사용하십시오. 필요한 경우 분진 마스크, 귀마개, 보호장갑을 사용하고 연마로 인한 미세한 소재 분자에 접하게 되는 것을 방지하는 특수 작업용 애프런을 착용하십시오. 다양한 작업을 할 때 공중에 떠다니는 이물질로부터 눈을 보호해야 합니다. 분진 마스크나 호흡 마스크로 기기 사용 시 발생하는 분진을 여과해야 합니다. 작업자가 장기간 강한 소음 환경에서 작업하면 청력을 상실할 수도 있습니다.
작업물을 잘 고정하십시오. 고정장치에 장착하여 작업하면 손으로 잡는 것보다 더 안전합니다.
전동공구에 명판이나 표지판을 부착하기 위해 리벳이나 나사를 사용하지 마십시오. 질연이 손상되면 감전 보호 효과가 무효화되므로 접착식 라벨을 사용하는 것이 좋습니다.
전동공구 제조사가 특별히 개발하거나 허용하지 않은 액세서리를 사용하지 마십시오. 액세서리가 귀하의 전동공구에 맞는다고 해서 안전한 작동을 보장하는 것이 아닙니다.
정기적으로 전동공구의 환기구를 비금속 공구를 사용하여 닿아 주십시오. 모터의 블로어로 인해 하우징 안으로 번지가 모입니다. 금속성 분진이 지나치게 쌓이면 감전될 위험이 있습니다.
전동공구를 작업자 자신이나 다른 사람 흑은 동물에 향하게 하지 마십시오. 날카롭거나 뜨거운 액세서리로 인해 상해를 입을 수 있습니다.
기기를 작동하기 전에 전원 코드와 플러그가 손상되지 않았는지 확인해 보십시오.
추천: 전동공구를 항상 정격 전류가 30 mA 혹은 그 이하인 누전 차단기 (RCD) 를 연결하여 사용하십시오.
손과 팔에 가해지는 진동
이 사용 설명서에 나와있는 진동 측정치는 EN 62841 의 규정에 따라 측정한 것이므로 전동공구를 서로 비교하는 데 사용할 수 있습니다. 또한 진동 부하를 측정하는데도 적당합니다.
기재된 진동 측정치는 전동공구의 주요 사용 분야의 경우 입니다. 전동공구를 적당하지 않은 액세서리를 장착하여 사용하거나 제대로 징비하지 않은 상태에서 비징상적으로 사용하면 진동 측정치가 달라질 수 있습니다. 이로 인해 전체 작업 시간의 진동 부하가 훨씬 높아질 수 있습니다.
진동 부하를 정확히 측정하려면 기기의 스위치가 꺼져있는 시간과 무부하 상태로 가동하는 시간까지 고려해야 합니다. 그렇게 하면 전체 작업 시간의 진동 부하가 훨씬 낮아집니다.
더불어 작업자의 안전을 위해 진동 효과가 생기기 전에 추가 안진 수칙을 세우십시오. 예를 들면 진동공구와 액세서리를 정비하고, 손을 따뜻하게 하며 작업 순서를 정하십시오.
사용 방법.
반드시 전동공구의 스위치가 켜진 상태에서만 작업물에 가까이 대십시오.
절단작업 시 진동공구를 가능하면 작업물 표면에 수직으로 세워 잡으십시오 (BLS 1.6 E (**) 및 BLS 2.5 E (**)).
진동공구를 일정한 속도로 절단 방향으로 살짝 밀면서 작업하십시오. 심하게 밀어 작업하면 액세서리의 수멍이 훨씬 짧아집니다.
금속판의 용접 부위에 절단하지 마십시오. 여러 겹으로 하여 최대 소재 두께 이상으로 금속판을 절단하지 마십시오.
BLS 1.6 E, BLS 2.5 E (**) : 날의 수명을 연장하기 위해 작업하려는 절단선을 따라 윤활제를 바르는 것이 좋습니다 :
- 철판 절단 시: 커팅 페이스트 혹은 절삭유,
- 알루미늄 절단 시: 석유.
BSS 1.6 E (**), BSS 1.6 CE (**), BSS 2.0 E (**): 절단선에 윤활제가 묻어 있지 않아야 합니다.
우선 절단면에서 진동공구를 빼고난 후에 스위치를 낄십시오.
작업 진도가 느려지고 작업 시 훨씬 더 세계 눌러야 하면 날이 마모된 것입니다.
BSS (**): 내면 오러내기 작업을 할 경우 미리 구멍을 내야 합니다, “제품 사양” 참조.
BSS 1.6 CE (**) : 오려내기 작업을 할 때 모터가 작동하는 상태에서 전동공구를 침에서 빼십시오. 긴 침은 잘라내십시오.
BSS 1.6 E (**), BSS 1.6 CE (**): 날과 커터 바는 제연마할 수 없습니다.
BSS 2.0 E (**): 날과 커터 바를 재연마할 수 있습니다.
BSS 2.0 E (**): 기기를 고정하여 작동하려면 전동공구를 알루미늄이나 플라스틱 커비를 씩운 조 (jaw) 가 있는 바이스에 고정하십시오. 바이스를 조일 때 커터 날이 짧 조 어져야 하지만 손상되지 않도록 해야 합니다.
BLS 1.6 CE (**), BLS 2.5 E (**): 커터 날은 재연마할 수 없으며 반드시 쌓으로 교환해 주어야 합니다.
보수 정비 및 고객 서비스.
극심한 작업 조건에서 금속에 작업할 경우 금속성 진도성 분진이 전동공구 내부에 쌓일 수 있습니다. 이로 인혜 전동공구의 안전 절연장치가 손상될 수 있습니다. 그러므로 자주 환기구를 통해 전동공구의 내부로 건조하고 오일 성분이 없는 압축 공기를 붙어 넣고 누전 차단기 (RCD) 를 직렬 접속하십시오.
석면과 접하게 된 제품은 수리를 말겨서는 안됩니다. 석면으로 오염된 제품은 석면 쓰레기 처리에 관한 각 국가의 해당 규정에 따라 처리해야 합니다.
진동공구의 진선이 손상되었을 때, 제조사나 대리점에서 진선을 교체해야만 합니다.
본 전동공구의 부품 목록은 인터넷 www.fein.com 에 나와 있습니다.
다음 부속품은 필요에 따라 직접 교환하실 수 있습니다: 커더 날, 커더 바 (BSS (**))
품질 보증 및 법적 책임.
제품에 대한 품질 보증은 유통하는 국가의 법적 규정에 따라 유효합니다. 더불어 FEIN 사는 FEIN 제조사 보증서에 부응하는 품질 보증을 합니다.
귀하의 전동공구 공급 내역에는 이 사용 설명서와 그림에 나와있는 액세서리 중 일부만 들어있을 수도 있습니다.
적합성에 관한 선언
FEIN 사는 단독 책임 하에 본 제품이 이 사용 설명서 후면 에 나와있는 관련된 규정과 일치함을 자체 선언합니다.
기술 자료 문의 :
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
환경 보호,처리.
포장재, 폐기용 진동공구 및 액세서리는 친환경적인 방법으로 재활용할 수 있도록 분류해야 합니다.
